Воздухоотводчик радиатора автоматический – незаметный труженик отопительной системы

• Техподдержка
• Статьи
• Воздухоотводчик – незаметный труженик отопительной системы

#трубопроводная арматура #обзоры

Любая инженерная система состоит из большого количества деталей, узлов, оборудования. Каждый элемент, будь то котел или же обычный воздухоотводчик, выполняет свою функцию, в итоге влияющую на общую надежность и долговечность системы. О таком простом на первый взгляд устройстве, как воздухоотводчик, и пойдет речь.

Воздух и прочие газы могут присутствовать в потоке теплоносителя по разным причинам. Попадают они в трубопроводы при первичном заполнении системы, в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы, при подпитке системы, при ее частичном осушении и т.д.

С повышением температуры воды, при замедлении скорости течения жидкости, а также при снижении давления растворимость воздуха в воде снижается, что приводит к его усиленному выделению. Выделившийся из потока воздух устремляется в верхние точки участка системы. Именно поэтому воздушные пробки образуются в коллекторах, отопительных приборах и П-образных участках.

Чем же опасно присутствие воздуха? Наличие воздуха в системе отопления ведет к коррозии металлических элементов отопительных приборов, арматуры и оборудования, вызывает появление шумов и воздушных пробок, препятствующих правильному функционированию систем. Коррозия – и опаснейший процесс, т.к. часть элементов от нее разрушается, а элементы, устойчивые к коррозии, перестают нормально функционировать. Вред несет не только сама коррозия, но и ее продукты, которые распространяются по всей системе.

Рис. 1. Коррозия стальных труб

Кого оставят равнодушным куски демонтированных трубопроводов (рис. 1) или приборов отопления? Как правило, это производитнеизгладимые впечатления на обывателей, в глазах которых застывает вопрос: «Акак вообще что-то работало?!».

Завоздушивание котлов и бойлеров может привести к разрыву их корпуса. Присутствие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на высокую температуру в подающих трубопроводах, завоздушенные радиаторы и конвекторы остаются холодными. С такой ситуацией сталкивался почти каждый из нас. Помимо воздуха в теплоносителе могут присутствовать и другие газы: например водород, который может выделяться в системах с алюминиевыми радиаторами при повышенной щелочности теплоносителя. Опасны воздушные пробки и для циркуляционных насосов. Для того чтобы избежать проблем с завоздушиванием и используются воздухоотводчики.

По принципу работы воздухоотводчики подразделяются на два типа: ручной (рис. 2) и автоматический (рис. 3). Ручной воздухоотводчик, чаще именуемый «кран Маевского», в основном применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. В среде сантехников бытует также и не всем известное общее название устройств для отвода воздуха – «вантуз» (от фр. ventouse, ветреный). Однако при постановке ударения на первый слог – «вантуз», мы получаем совершенно другое устройство.

Рис. 2. Кран Маевского (R.400)

Рис. 3. Автоматический воздухоотводчик VALTEC VT.502

Кроме перечисленных, существуют еще специальные радиаторные воздухоотводчики (рис. 4), также относящиеся к автоматическим.

Рис. 4. Радиаторный автоматический воздухоотводчик VALTEC VT.501

При монтаже отопительной системы воздухоотводчик устанавливается в верхней точке системы. Зачастую приходится его располагать под самымпотолком. В стандартных конструкциях выход золотника располагается сверху устройства (рис. 5), что порой затрудняет его монтаж и обслуживание в условиях стесненного пространства. Но это не относится к воздухоотводчику VT.502 (рис. 3). Компания VALTEC уделяет особое внимание адаптации

При заполнении системы выпуск воздуха должен осуществляться через шаровые или дренажные краны. Использование для таких целей автоматических воздухоотводчиков недопустимо, т.к. пропускная способность этих изделий не рассчитана на пропуск больших расходов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.оборудования к российским условиям эксплуатации, активно участвует в диалоге с профессиональными сантехниками. Поэтому золотник воздухоотводчика VT.502 расположен сбоку корпуса (рис. 3, 6), что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым перекрытием.

Автоматический воздухоотводчик VT.502 может использоваться в системах, транспортирующих жидкие среды, не агрессивные к материалам изделия. Для систем отопления чаще всего это вода, реже – растворы пропиленгликоля и этиленгликоля.Следует обратить внимание, что допустимо только вертикальное монтажное положение автоматических воздухоотводчиков (за исключением горизонтальнорасполагаемого радиаторного воздухоотводчика с рис. 4).

Традиционные автоматические воздухоотводчики имеют следующую конструкцию (рис. 5): латунный корпус 10, внутри которого свободноперемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.

Рис. 5. Конструкция рычажного воздухоотводчика

В отличие от стандартных автоматических воздухоотводчиков, VALTEC VT.502 имеет более совершенную конструкцию, благодаря которой уменьшено количество деталей и отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивают высокую надежность и продлевают срок службы устройства.

Воздухоотводчик VT. 502 (рис. 6) состоит из двух латунных (CW617N) никелированных полукорпусов 1 и 2, соединенных между собою на резьбе суплотнительным кольцом из EPDM 10.Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон).При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытомположении, чтобы пыль и грязь не могли проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительных герметизирующих материалов.

Рис. 6. Конструкция воздухоотводчика VT.502

Принцип работы устройства выпуска газовой среды у автоматического воздухоотводчика чем-то напоминает хорошо известный колесный ниппель (автомобильный, велосипедный). Нажали на золотник – пошел воздух, отпустили – клапан закрылся. Только в случае с ниппелем удаление излишнего газаосуществляется вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы закрепленной на поплавке. Воздушно-газовая среда сама себя выпускает на свободу.

Несмотря на простоту устройства, воздухоотводчики требуют периодического обслуживания. Пыль и грязь, попавшие в систему до заполнения, в процессеэксплуатации могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Порой даже правильное заполнение системычерез дренажные краны не гарантирует отсутствие механических частиц. Поэтому часто можно услышать из уст сантехника выражение: «воздухоотводчик сопливит», т. е. устройство подтекает, и, по сути, нужно его снимать для обслуживания или менять на новое, а это потребует слива теплоносителя из системы, что очень трудоемко.Но и для этой проблемы у компании VALTEC есть решение – отсекающий клапан VT.539 (рис. 7). Клапан обеспечивает возможность установки и демонтажа автоматического воздухоотводчика без осушения системы. Состоит клапан изникелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющейстали, а при накручивании воздухоотводчика пружина сжимается, открывая тем самым клапан.

Рис. 7. Клапан отсекающий VALTEC VT.539

Воздухоотводчик, как предохранительный клапан или расширительный бак, является важным элементом безопасности системы, поэтому отего правильного выбора, монтажа и последующей эксплуатации зависит общая надежность системы отопления.

Важно отметить, что компания VALTEC использует для производства только высококачественное сырье и передовое оборудование. Продукция постоянно дорабатывается и совершенствуются благодаря профессионалам, развитию технологий и обратной связи с конечными потребителями, сантехниками и, конечно, с монтажными проектными и строительными организациями.

Автор: Д.С. Овсов

Распечатать статью:
Воздухоотводчик – незаметный труженик отопительной системы

© Правообладатель ООО «Веста Регионы», 2010

Все авторские права защищены. При копировании статьи ссылка на правообладателя
и/или на сайт www.valtec.ru обязательна.

Автоматический воздушный клапан: необходимость, устройство, принцип работы

Для всех отопительных водяных систем характерно появление воздушных пробок. Эта проблема легко решается, если отопительные контуры открытые, в таких ситуациях воздух свободно выходит естественным образом. Но в закрытых отопительных системах необходимо устанавливать специальные устройства, которые помогут вывести воздух из магистрали. Решить эту проблему поможет автоматический воздушный клапан.

Содержание

1. Необходимость автоматического воздушного клапана
2. Основная задача и принцип работы
3. Устройство клапана
4. Типы автоматических воздушных клапанов
5. Прямые традиционные
6. Угловые
7. Специальные для радиаторов
8. Место расположения и установка
9. Причины появления воздуха и воздушных пробок

Необходимость автоматического воздушного клапана

Автоматический воздушный клапан стравливает воздух из радиаторов

Клапан сброса воздуха из системы водоснабжения необходимо устанавливать по следующим причинам:

• для стравливания воздушных капель, которые скопились в отопительной магистрали;
• с целью снижения неравномерного разогрева радиаторов, который провоцируется образованием воздушных пробок;
• для необходимости обеспечить защиту части трубопровода, который прокладывается на высоте, например, в районе потолков.

Чем выше будут подняты трубы отопления, тем больше риск образования воздушных пробок. Если не удается устранить явление, нарушается движение теплоносителя, что приводит к ухудшению качества отопления помещения.

Основная задача и принцип работы

Совершая движение по контуру магистрали, теплоноситель пойдет по пути меньшего сопротивления. Если в трубе есть воздушная пробка, это будет препятствием для прохождения воды. В результате батареи, в которых скопился воздух, прогреваются лишь частично или остаются холодными полностью. Завоздушивание не только снижает качество обогрева, но и нарушает работу всех элементов системы. Чтобы устранить негативные последствия, нужно устанавливать автоматический сбросник воздуха.

Если в отопительной системе нет автоматического стравливателя воздуха, можно столкнуться со следующими проблемами:

• из строя выйдет котел в результате постоянного перегрева;
• отопительный прибор подвергнется коррозии;
• котел будет работать на максимальной мощности, но при этом радиаторы останутся слегка теплыми;
• в сильные морозы повышается риск замораживания части контура или одного из радиаторов;
• из-за резких скачков давления в системе образуются повреждения, которые приведут к протечке.

Автоматический клапан для стравливания воздуха из отопительной системы поможет решить проблему без вмешательства человека. Если система будет работать исправно и в ней не будет завоздушивания, поплавок устройства будет плавать на поверхности и прижимать пробку на выпускном отверстии. Если в результате образования пробки снижается уровень воды в радиаторе, поплавок опускается вниз, это открывает клапан для стравливания

Устройство клапана

Спускник воздуха автоматический состоит из цилиндра, в который встроен пластмассовый поплавок. Прибор устанавливается вертикально, в нормальном рабочем режиме его внутренняя часть будет наклонена под воздействием теплового носителя. Спускник воздуха оборудован игольчатым штоком, к которому закрепляется поплавок на рычаге.

Как только в трубе образуется пробка, воздух будет стремиться к самой высокой точке отопительного контура. Если в этом месте будет вмонтирован клапан, работающий автоматически, тепловой носитель будет выталкиваться воздухом. В процессе вытеснения воды поплавок будет опускаться, открывая клапан. В результате из труб и радиатора воздух выйдет, а пространство заполнится водой.

Воздухоспускной клапан во время эксплуатации покрывается накипью. Это приводит к нарушению его работы, потере герметичности. Автоматический клапан для выпуска воздуха можно только заменить, ремонту он не подлежит.

Типы автоматических воздушных клапанов

Типы устройств

По исполнению приборы подразделяются на три вида.

Прямые традиционные

Наиболее распространены клапаны воздухоотводные с прямым подключением. Они применяются для стравливания воздуха в самых высоких точках трубопровода. Для этого их устанавливают наверху в вертикальные стояки.

Угловые

Вместо обычного крана для автоматического спуска воздушной пробки из отопительной системы можно установить угловые конструкции. Наиболее актуален такой вариант оборудования, если в магистрали всегда есть газы, особенно много их присутствует в радиаторной части.

Специальные для радиаторов

Приборы радиаторного типа разработаны специально для установки непосредственно на батареи. Для этого у них сделано резьбовое соединение. Такие клапаны монтируются на алюминиевые и биметаллические радиаторы, на те устройства, которые контактируют с водой. В таком случае установка радиаторного прибора необходима обязательно.

Место расположения и установка

Схема установки

При монтаже клапана спуска воздуха нужно обязательно учесть следующие факторы:

• Воздух в водопроводе и в отопительной системе скапливается в наивысших точках оборудования. Эта особенность присутствует у радиаторов, коллекторов для теплого пола и отопительных котлов.
• Если будет неправильно выбрано место установки, нарушится тепловой баланс. Из-за этого эффективность обогрева помещения существенно снизится. Если речь идет о системе теплых полов, при неправильной установке образуются целые непрогретые зоны.

Чтобы избежать последствий неверного монтажа, рекомендуется следовать советам специалистов. Установку воздухоотводчика нужно проводить в следующих местах:

• в районе, где расположен насосно-смесительный блок котла отопления;
• для теплого пола – на коллекторах оборудования;
• на дополнительном оборудовании отопительного котла, при этом необходимо выбрать наивысшую точку около расширительного бачка;
• на типовых радиаторах.

Утепленный клапан можно установить на гидравлической стрелке.

Причины появления воздуха и воздушных пробок

Завоздушивание отопительной системы может произойти по нескольким причинам:

• Трубы слишком быстро наполняются теплоносителем. Из-за повышенной скорости вода не успевает вытеснить воздух естественным путем из магистрали. Теплоноситель должен начинать поступать из нижней точки, чтобы воздух выходил вверх через открытое отверстие.
• Не были проведены подготовительные работы перед запуском системы отопления. В результате в тепловом носителе содержится повышенное количество растворимых газов. Во время нагрева воды они отделяются и накапливаются в трубах, образуя пробку.
• Проводились ремонтные работы по замене отдельных частей трубопровода, но при этом воду полностью не спустили.
• В трубах началась коррозия. При контакте металла с кислородом освобождается водород, который постепенно скапливается в отопительной системе.
• Нарушилась герметичность в тепловой магистрали.

Установка воздухоотводчика поможет избежать проблем из-за скопления воздушных масс в трубопроводе. Благодаря устройству можно улучшить качество обогрева и продлить срок службы радиаторов.

Все продукты — Фергюсон

правда

ложь

Чтобы увидеть местную доступность и точные местные цены, сначала нужно выбрать ближайший к вам магазин.

категория

Нет подходящего результата поиска

• Отопление и охлаждение

  (36398)

• Ванная сантехника

  (35057)

• Запчасти и расходные материалы для сантехники

  (27456)

• Трубная арматура

  (27242)

• Освещение и вентиляторы

  (18706)

• Инструменты

  (16912)

• Клапаны

  (12315)

• Охрана и безопасность

  (10131)

• Дворник

  (9343)

• Насосы

  (8965)

• Показать больше

торговая марка

Нет подходящих результатов поиска

• jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53g&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq53g&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq53g&sr=everywhere»>

  Оборудование для подписи

  (11394)

• КОЛЕР

  (6159)

• jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53g&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq53g&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq53g&sr=everywhere»>

  Блок счетчиков Ford

  (3382)

• Моэн

  (3086)

• jsp?/category/rheem/_/N-zbrmod&n=zbq53g&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq53g&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq53g&sr=everywhere»>

  Рим

  (3042)

• Джонс Стивенс

  (2967)

• jsp?/category/proflo/_/N-zbq6na&n=zbq53g&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq53g&sr=everywhere» data-category-url=»/category/proflo/_/N-zbq6na&n=zbq53g&sr=everywhere»>

  ПРОФЛО®

  (2876)

• Компания Мюллер

  (2702)

• jsp?/category/victaulic/_/N-zbq6nz&n=zbq53g&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/victaulic/_/N-zbq6nz&n=zbq53g&sr=everywhere» data-category-url=»/category/victaulic/_/N-zbq6nz&n=zbq53g&sr=everywhere»>

  Victaulic

  (2348)

• Милуоки®

  (2269)

• Показать больше

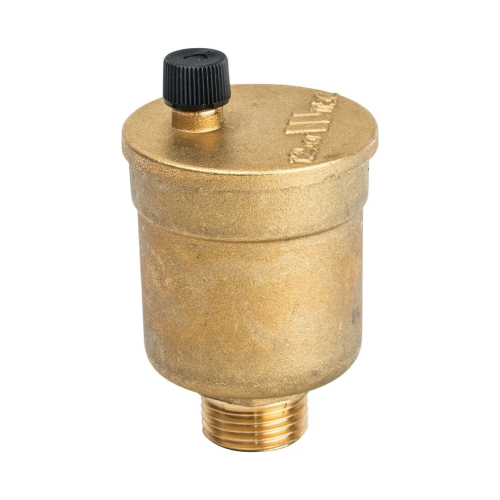

Вт Автоматический воздухоотводчик: 150 фунтов на кв. дюйм Макс. Рабочее давление (PSI), 1 дюйм, латунь — 46A964|FV-4M1- 1
