Клеммники wago как пользоваться: Клеммники Wago. Как правильно пользоваться – СамЭлектрик.ру

виды, характеристики + как пользоваться клеммниками Ваго для соединения проводов

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

• Особенности применения и преимущества WAGO
• Обзор популярных видов клеммников
  • Категория #1 — для осветительного оборудования
  • Категория #2 — для электромонтажных работ
  • Категория #3 — для установки на основание
• Рекомендации по монтажу Ваго
• Выводы и полезное видео по теме

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображений

Фото из

Расключение проводников в распределительной коробке

Подключение осветительных настенных приборов

Распаечная коробка с клеммами разного вида

Модули для монтажа на плоскость

По сути, можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 — для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

• Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 — для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

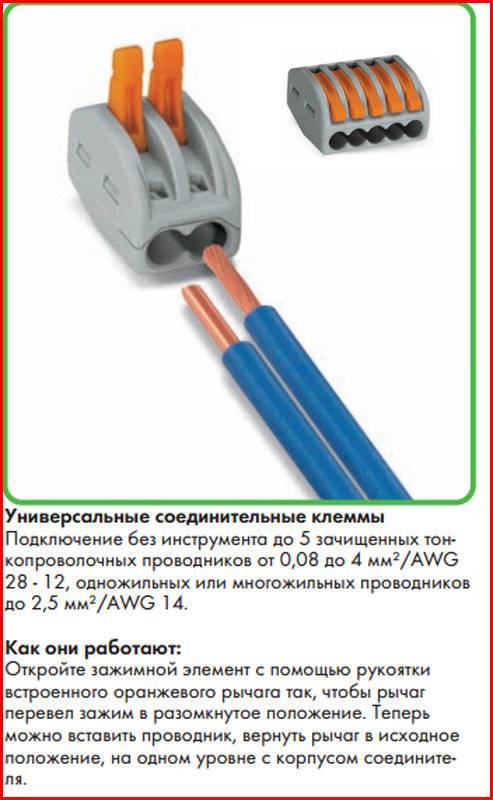

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 — для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

• Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

1. Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
2. Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
3. Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее — переходите по .

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

• снимаем изоляцию;
• поднимаем «язычок» вверх;
• вводим проводник в отверстие, продвигаем до упора;
• возвращаем рычажок на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Галерея изображений

Фото из

Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр.

Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии

Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные

Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению

Распределительные коробки – лучшее место для монтажа

Распаечная коробка в доступном месте

Провода для монтажа с запасом

Алюминиевые провода подключаются через Ваго

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Выводы и полезное видео по теме

Монтаж клеммников 2273:

Инструкция для 222 серии:

Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.

Многие электрики уже отказались от других и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.

А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.

Как выбрать и пользоваться клеммниками Wago для соединения проводов — Сергей Попов на TenChat.ru

Клеммы Wago стремительно вытесняют из электротехники прочие виды соединений проводов. Они пригодны для подключения потребителей малой и средней мощности. Это означает, что их можно использовать для большинства типов домашних электроприборов и некоторого производственного оборудования. Такие возможности стали предпосылкой к массовому применению ваговских зажимов и росту их популярности среди специалистов
.Назначение клеммных колодок от Wago

Основное назначение клеммников Ваго — это упрощение электромонтажа. Для обычного соединения проводов необходимо сделать скрутку, опрессовку или спайку. Это отнимает драгоценное время и силы. Применение же соединителей Ваго позволяет подключать провода за считанные секунды.

Отсюда вытекают и второстепенные задачи, выполнения которых позволяет добиться использование клеммников:

увеличение темпа разводки проводки;

экономия изоляционных материалов;

большая наглядность электропроводки для ремонтного персонала;

возможность оперативных переключений в схеме;

быстрая замена поврежденных электрических установок.

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.

Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго. Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Характеристики Wago

Клеммники Ваго применяются как в бытовой электропроводке, так и в промышленных аппаратах. Это объясняет широкий перечень их технических характеристик.

Проводящая часть соединителя изготовлена из меди. Этот материал хорошо проводит электричество без существенных потерь на тепло. Медь покрывается тонким слоем мягкого оловянно-свинцового припоя. Его задача — максимально улучшить электрический контакт с проводкой.
Изоляция клеммника выполнена из устойчивого к перегреву материала. Он кратковременно выдерживает температуру до 200 °C. Это свойство необходимо с точки зрения требований пожарной безопасности.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории. Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями.

Плюсы применения Ваго:

быстрый безвинтовой монтаж;

минимальный набор нужных инструментов и материалов;

клеммник легко купить даже в небольшом электротехническом магазине;

аккуратность и логичность проводки;

соответствие правилам безопасности.

Минусы клеммников:

необходимость в периодическом осмотре;

должны быть визуально доступны;

плохо справляются с нагрузками больше 1 кВт;

большое переходное сопротивление контактов;

риск перегрева и расплавления;

высокая стоимость.

Разновидности клеммников Ваго

Разные типы клеммников имеют отличающиеся характеристики и функционал. На практике чаще всего используются три модификации соединителей Ваго:

С плоской пружиной.

Cage Clamp.

Fit Clamp.

С плоской пружиной

Подходят для оперативных монтажных работ. Согласно инструкции, данный вид клеммника одноразовый. Технически же его возможно применить с десяток раз. После этого он ломается.

Зажим Wago с плоской пружиной часто используют для монтажа сетей освещения. Это очень удобно, ведь работа выполняется под потолком. Использовать на высоте прочие методы соединения затруднительно.

Конструкция зажима позволяет подключать им кабели от 0,5 до 4 кв. мм. Провода при этом должны быть одножильными. Возможно соединение и гибких кабелей, состоящих из множества тонких проволок. В таком случае на них должен одеваться и опрессовываться наконечник.
Выпускаются двух модификаций:

Для подключения только медных проводов;

Для меди с алюминием.

Cage Clamp

Позволяют многократно соединять провода клеммниками. Подходят для более серьезных нагрузок. С их помощью соединяются электрические двигатели, магнитные пускатели или маломощные нагревательные элементы. Ничего не мешает использовать их для подключения различных датчиков и слаботочных цепей.

Устройство этого типа зажима дает возможность применять его с проводкой до 35 кв. мм. Для разжатия пружины и монтажа провода необходима тонкая отвертка или любой подобный острый предмет. Допускается подключение многожильных проводов без наконечников.

Fit Clamp

Предназначены для экспресс-работ по электромонтажу. В своем устройстве имеют самозажимный врезной контакт. Это позволяет перед подключением провода не снимать с него изоляцию. За такое удобство, конечно, придется немного доплатить. Но если соединить требуется сотни проводов, то затраты вполне оправданы.

Стоит отметить, что для нормального прокола изоляции, она должна быть свежей и невысохшей. Возможны проблемы при подключении проводки в условиях отрицательных температур. В таких случаях многие типы изоляции становятся слишком твердыми.
Серии клеммников

Производимые компанией Ваго клеммники подразделяются на несколько серий. Каждая из них подразумевает работу в тех или иных условиях. При подборе серии следует руководствоваться следующими характеристиками проводки или оборудования:

номинальное напряжение в сети;

максимальный действующий ток;

температура, влажность и прочие условия окружающей среды;

качество и надежность монтажа.

Для сетей освещения

К этому виду соединителей относятся клеммники, которые пригодны для подключения осветительных приборов. Их особенность — низкий рабочий ток. Они пригодны для работы в бытовых сетях 220 В и соответствуют всем требованиям пожарной безопасности.

Данная категория подразумевает быстрое выполнение поставленных задач. Поэтому клеммники изготовлены по технологии Push-in Cage Clamp и не требуют применения наконечников даже на гибких проводах. Примеры зажимов, пригодных для монтажа осветительных приборов:

серия 294 — подходит для подключения самых тонких проводов;

272 — рассчитана на жилы стандартного сечения 2,5 кв. мм;

293 — оснащается выводом для заземления и монтажной защелкой.

Клеммы Wago для DIN-рейки | WAGO

Клеммы Wago для DIN-рейки | ВАГО | SOS электронный

• Поиск

Производители
Новые поступления и предложения
Статьи
Контакт
О нас
Карьера

Заказ на импорт

Запрос цены

Клеммный зажимDIN-рейкаPush-inКлеммная колодка

Эти клеммные колодки предназначены для крепления на стандартные DIN-рейки TS35 в распределительных коробках и других электрических устройствах. Выбирайте из широкого предложения от Wago.

Это архивная статья, опубликованная 23.02.2021. Некоторая информация может быть устаревшей и не соответствовать текущему состоянию. Пожалуйста, свяжитесь с нами в случае заинтересованности.

Pavol Buhla

SOS electronic Product Specialist

Другие статьи автора

Клеммы для DIN-рейки обеспечивают надежное соединение двух и более проводников при сохранении максимального порядка в распределительной коробке. Имеются клеммы для различных диаметров проводников и различных допустимых токовых нагрузок.

В зависимости от функции подключаемых проводников, само собой разумеется, разные цвета — фазный, нулевой или защитный проводник. Клеммы крепятся к DIN-рейке TS35 или TS15 простой защелкой. Разборка тоже очень быстрая.

Cage Clamp System и вставной Cage Clamp

Проводник крепится к клемме с помощью системы Cage Clamp или более новой системы Cage Clamp без использования винта. Оба метода обеспечивают очень надежный контакт, экономя время при установке. Разборка соединения происходит так же быстро.

Разница между двумя технологиями заключается в том, что проводник вставляется в клемму CageClamp; необходимо «открыть» клемму с помощью отвертки или подобного инструмента, в то время как, когда речь идет о Push-in CageClamp, вам нужно вставить одножильный или многожильный провод с наконечником в клемму. Инструмент требуется только для многожильного провода без гильзы.

Почему именно эти безвинтовые клеммные колодки WAGO? Потому что они быстрые, ударопрочные и, самое главное, необслуживаемый . Никаких регулярных проверок — больше не нужно затягивать винты.

В дополнение к клеммным колодкам для DIN-рейки мы также предлагаем широкий ассортимент аксессуаров — концевые и промежуточные пластины , перемычки, коробки и маркировочные этикетки .
Торцевые и промежуточные пластины используются для безопасного завершения ряда клемм на DIN-рейке. Соединительная перемычка обеспечивает токопроводящее соединение двух соседних клемм. При выборе обратите внимание на правильный размер в соответствии с размером клеммной колодки.
Пустые коробки позволяют устанавливать электронику на DIN-рейку. Благодаря маркировочным этикеткам у нас будет порядок и хороший обзор в распределительной коробке.

Серия TOP JOB S

Самые популярные терминалы Wago относятся к серии TOP JOB S с системой Push-in CageClamp, которые примерно на примерно на 30% меньше , чем клеммы предыдущего поколения TOP JOB с система CageClamp. Но у обоих сериалов есть свои поклонники.

Последним дополнением являются клеммные колодки серии TOP JOB S либо с рычагом (серии 2102, 2106 и 2116), либо с кнопкой из серий 2200–2216. Рычаг устраняет необходимость в инструменте при вставке и извлечении (с ним также можно обращаться только одной рукой), а кнопка повышает удобство и визуальный контроль при использовании инструмента.

Мы рекомендуем выбирать клеммные колодки серий 260, 261 и 264 , если у вас нет места большего размера. Они имеют широкий спектр вариантов монтажа — даже на небольшие рейки DIN TS15, на панель с помощью винтов или защелкивающихся ножек. Опять же хорошо смотрится, если использовать клеммы серии Wago с боковыми проводниками 279, 280, 281 и 282 серии в распределительной коробке.

В приведенном ниже списке показаны основные типы клеммных колодок Wago для DIN-рейки в нашем предложении, которые доступны прямо с нашего склада. Полный список клемм для DIN-рейки вы найдете в нашем интернет-магазине.

Если вам нужна дополнительная информация о продуктах WAGO или вам нужен совет, не стесняйтесь обращаться к нам по адресу [email protected].

Видео

Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не нужно ни о чем беспокоиться, мы организуем доставку к вам.

Дата публикации 23.02.2021.
При публикации статьи на своем сайте указывайте ее источник: https://www.soselectronic.com/ru/articles/wago/wago-din-rail-terminal-blocks-262

260-301

Клеммная колодка CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Фланец Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42055

Производитель: WAGO

в наличии 1499 шт. 5

Клеммная колодка CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Фланец Оранжевый

Клеммные колодки для монтажа на рейку

Арт. №: 42058

Производитель: WAGO

в наличии 47 шт.

260-304

Клеммная колодка CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Фланец Синий

Клеммные колодки для монтажа на рейку

Арт. №: 42057

Производитель: WAGO

в наличии 2100 шт

260-307 9009 5

Клеммная колодка CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Фланец Желто-зеленый

Клеммные колодки для монтажа на рейку

Орд. №: 42059

Производитель: WAGO

в наличии 718 шт.

Клеммная колодка CAGE CLAMP 4-проводн. 1,5 мм2 18A 1P Фланец Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42060

Производитель: WAGO

в наличии 698 шт.

Клеммная колодка CAGE CLAMP 4-проводн. 1,5 мм2 18A 1P Фланец Синий

Клеммные колодки для монтажа на рейку

Арт. №: 42061

Производитель: WAGO

в наличии 2380 шт. 5

Клеммная колодка CAGE CLAMP 4-проводн. 1,5 мм2 18A 1P Фланец Оранжевый

Клеммные колодки для монтажа на рейку

Арт. №: 42062

Производитель: WAGO

в наличии 1800 шт.

261-301

Клеммная колодка CAGE CLAMP 2-конд. 2,5 мм2 24A 1P Фланец Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42068

Производитель: WAGO

в наличии 1900 шт. 5

Клеммная колодка CAGE CLAMP 2-проводн. 2,5 мм2 24A 1P Фланец Синий

Клеммные колодки для монтажа на рейку

Арт. №: 42069

Производитель: WAGO

в наличии 0 шт.

Клеммная колодка CAGE CLAMP 2-проводн. 2,5 мм2 24A 1P Фланец Желто-зеленый

Клеммные колодки для монтажа на рейку

Арт. №: 42071

Производитель: WAGO

в наличии 0 шт. 0010

Клеммная колодка CAGE CLAMP 4-проводн. 2,5 мм2 24A 1P Фланец Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42072

Производитель: WAGO

в наличии 980 шт.

Клеммная колодка CAGE CLAMP 4-проводн. 2,5 мм2 24A 1P Фланец Оранжевый

Клеммные колодки для монтажа на рейку

Арт. №: 42074

Производитель: WAGO

в наличии 47 шт.

(дату поставки уточняем: 50 шт.)

262-301

Клеммная колодка CAGE CLAMP 2-конд. 4 мм2 24A 1P Фланец Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42078

Производитель: WAGO

в наличии 97 шт.

Клеммная колодка CAGE CLAMP 2-проводн. 4 мм2 24A 1P Фланец Синий

Клеммные колодки для монтажа на рейку

Заказ. №: 42079

Производитель: WAGO

в наличии 72 шт.

Клеммная колодка CAGE CLAMP 2-проводн. 4 мм2 24A 1P Фланец Оранжевый

Клеммные колодки для монтажа на рейку

Арт. №: 56367

Производитель: WAGO

в наличии 29 шт.

Клеммная колодка CAGE CLAMP 2-проводн. 4 мм2 24A 1P Фланец Желто-зеленый

Клеммные колодки для монтажа на рейку

Арт. №: 42080

Производитель: WAGO

в наличии 31 шт.

Торцевая пластина с фиксирующим фланцем для серии 264, 4 мм, светло-серая

Принадлежности для терминала Блоки

Арт. №: 47977

Производитель: WAGO

в наличии 20 шт.

279-101

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42133

Производитель: WAGO

в наличии 76 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Заказ. №: 42145

Производитель: WAGO

в наличии 200 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 2,5 мм2 24 A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42147

Производитель: WAGO

в наличии 190 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 2,5 мм2 24 A 1P Синий

Клеммные колодки для монтажа на рейку

Арт. №: 42148

Производитель: WAGO

в наличии 65 шт.

Клеммная колодка заземления для DIN-рейки CAGE CLAMP 2-проводн. 2,5 мм2 24 A 1P Зелено-желтый

Клеммные колодки для монтажа на рейку

Арт. №: 42149

Производитель: WAGO

в наличии 90 шт. 2,5 мм2 20 A 1P DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42211

Производитель: WAGO

в наличии 134 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 3-проводн. 2,5мм2 24A 1P DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42216

Производитель: WAGO

в наличии 150 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 2,5 мм2 24A 1P DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42224

Производитель: WAGO

в наличии 653 шт.

281-101

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 4 мм2 32A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42229

Производитель: WAGO

в наличии 109 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 4 мм2 32 A 1P Синий

Клеммные колодки для монтажа на рейку

Заказ. №: 42230

Производитель: WAGO

в наличии 171 шт.

Клеммная колодка заземления для DIN-рейки CAGE CLAMP 2-проводн. 4 мм2 32A 1P Зелено-желтый

Клеммные колодки для монтажа на рейку

Арт. №: 42231

Производитель: WAGO

в наличии 0 шт.

(дату поставки уточняем: 100 шт. )

281-611

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 4 мм2 10A 1P Держатель предохранителя 5×20 DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42258

Производитель: WAGO

в наличии 53 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 6 мм2 41A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42273

Производитель: WAGO

в наличии 94 шт.

Клеммная колодка заземления для DIN-рейки CAGE CLAMP 2-проводн. 6 мм2 41A 1P Зелено-желтый

Клеммные колодки для монтажа на рейку

Арт. №: 42275

Производитель: WAGO

в наличии 41 шт.0095

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 16 мм2 76A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 43015

Производитель: WAGO

в наличии 386 шт.

Клеммная колодка для DIN-рейки CAGE CLAMP 2-проводн. 10 мм2 57A 1P Серый

Клеммные колодки для монтажа на рейку

Арт. №: 42298

Производитель: WAGO

в наличии 83 шт. 2,5 мм2 23A 1P Ex e II DIN 35×15 + 35×7,5 L. Серый

Клеммные колодки для монтажа на рейку

Арт. №: 74238

Производитель: WAGO

264-737/999-950

Мини-клеммная колодка CAGE CLAMP 4-con д. 2,5мм2 24A 1P Ex e II DIN 35×15 + 35×7,5 Зелено-желтый

Клеммные колодки для монтажа на рейку

Арт. №: 203923

Производитель: WAGO

2006-1201

Клеммный блок для DIN-рейки Push-in CAGE CLAMP 2-con д. 6 мм2 41A 1P Ex e II DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 54351

Производитель: WAGO

в наличии 79 шт.

2006-1204

Клеммная колодка для DIN-рейки Вставной зажим CAGE CLAMP 2-проводн. 6 мм2 41A 1P Ex e II Ex i DIN 35×15 + 35×7,5 Синий

Клеммные колодки для монтажа на рейку

Арт. №: 54352

Производитель: WAGO

в наличии 56 шт. 5

Клеммная колодка для DIN-рейки Вставной ЗАЖИМ CAGE CLAMP 2-проводн. 1,5 мм2 18A 1P Ex e II DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 54307

Производитель: WAGO

в наличии 140 шт. 95

Клеммная колодка для DIN-рейки Вставной ЗАЖИМ CAGE CLAMP 3-проводн. 1,5 мм2 18A 1P Ex e II DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 54312

Производитель: WAGO

в наличии 61 шт.

2002-1201

Клеммная колодка для DIN-рейки Вставной зажим CAGE CLAMP 2-проводн. 2,5 мм2 24A 1P Ex e II DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 54320

Производитель: WAGO

в наличии 0 шт

(26.05.2023: 500 шт)

  90 010 2002-1204

Клеммная колодка на DIN-рейку в CAGE CLAMP 2-конд. 2,5 мм2 24A 1P Ex e II Ex i DIN 35×15 + 35×7,5 Синий

Клеммные колодки для монтажа на рейку

Арт. №: 54321

Производитель: WAGO

в наличии 127 шт. 95

Клеммная колодка заземления для DIN-рейки Вставной ЗАЖИМ CAGE CLAMP 2-проводн. 2,5 мм2 24A 1P Ex e II DIN 35×15 + 35×7,5 Зелено-желтый

Клеммные колодки для монтажа на рейку

Арт. №: 54324

Производитель: WAGO

в наличии 102 шт.

2002-1401

Клеммная колодка для DIN-рейки Вставной зажим CAGE CLAMP 4-проводн. 2,5 мм2 24A 1P Ex e II DIN 35×15 + 35×7,5 Серый

Клеммные колодки для монтажа на рейку

Арт. №: 54329

Производитель: WAGO

В наличии 0 шт.

(дату поставки уточняем: 800 шт.)

© SOS electronic s.r.o. 1991-2023 | Создано © bart.sk

Системы клеммных колодок WAGO для монтажа на рейку — WAGO — Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Полный каталог систем клеммных колодок WAGO, том 1 — издание 2019/2020 гг. Клеммные колодки для печатных плат и соединители WAGO, том 3, Технология автоматизации, том 4, Электронный интерфейс WAGO, том 5, Система разъемных соединений WAGO, WINSTA®, Том 6, Маркировка WAGO Full Line Full Line System Block020 9/2 rmina ted Te 1 – Edition 201 d cks an inal Blo2019/2020 ion Term PCB me 2 – Edit WAGOCatalog, Volu Full Line atio Autom Full Line Full Line face Inter 2019/2020 onic ion Electr me 4 – Edit WAGOCatalog, Volu Full Line n Syste ectio Conn 2019/2020 ion Plugg me 5 – Edit WAGOCatalog,. ..

Volume 1, WAGO Rail-Mount Terminal Block Systems Клеммные колодки WAGO для монтажа на рейке TOPJOB® S Front-Entry Wiring Push-in CAGE CLAMP ® 1 … 16 (25 “f-st”) мм² / 16 … 4 AWG для рейки DIN-35 Клеммные колодки WAGO для монтажа на рейке со вставным разъемом X-COM®S-SYSTEM Фронтальный ввод проводки Push-in CAGE CLAMP® 1 … 2,5 (4) мм² / 16 … 12 AWG для рейки DIN-35 Установка WAGO Клеммные колодки для монтажа на рейке DIN-35-рейка Сильноточные клеммные колодки для монтажа на рейке WAGO Проводка с боковым вводом POWER CAGE CLAMP 35 … 185 мм² / 2 AWG … 350 тыс. куб. милов, 1500…

Работа с технологиями подключения WAGO Следуйте применимым инструкциям по подключению для конкретного продукта. Вставной зажим CAGE CLAMP® предназначен для концевой заделки следующих медных проводников: одножильных тонкожильных, а также с лужеными одиночными жилами. Универсальное соединение с дополнительным преимуществом: вставное соединение. проводники с наконечниками, просто вставив их внутрь – инструменты не требуются. Заделка для всех типов проводников: • Открытый зажим. • Вставьте проводник. • Ослабить хомут – готово! тонкожильные, связанные на концах тонкожильные, с…

Работа с технологиями подключения WAGO Следуйте применимым инструкциям по подключению для конкретного продукта. ЗАЖИМ POWER CAGE CLAMP предназначен для подключения следующих медных проводников: одножильных тонкожильных, а также с лужеными одиночными жилами. Универсальное соединение для проводов сечением более 35 мм² (2 AWG). Заделка: • Откройте зажим, повернув Т-образный ключ против часовой стрелки. • Нажмите на встроенную защелку, чтобы открыть зажим для подключения без помощи рук. • Вставьте проводник. • Небольшой поворот против часовой стрелки закрывает зажим, фиксируя проводник. тонкожильный, с наконечником (газонепроницаемый) PUSH WIRE®…

Обзор продукции Клеммные колодки WAGO для монтажа на рейку TOPJOB® S; с зажимом Push-in CAGE CLAMP® Соединение Через клеммные колодки; с рычагом и зажимом Push-in CAGE CLAMP® Клеммы для заземляющих проводников; с рычагом и сквозными клеммными колодками Push-in CAGE CLAMP®; с рычажком и кнопкой Клеммы WAGO для монтажа на рейку TOPJOB® S; с зажимом Push-in CAGE CLAMP® Клеммные колодки для заземляющего проводника; с рычагом и кнопкой Сквозные клеммные колодки; с нажимной кнопкой Клеммы заземления; с кнопочными клеммными колодками WAGO для монтажа на рейку TOPJOB® S; со сквозным соединением Push-in CAGE CLAMP®. ..

Обзор продукции Клеммные колодки WAGO для монтажа на рейку TOPJOB® S; с соединением Push-in CAGE CLAMP® Двухуровневые базовые клеммы Двухуровневые клеммы с предохранителями Клеммные колодки WAGO для монтажа на рейку TOPJOB® S; с соединением Push-in CAGE CLAMP® Четырехуровневые клеммные колодки для монтажа на рейке в качестве клеммных колодок для монтажа на рейке для электропроводки электродвигателя Клеммы для размыкания и тестирования Трехуровневые клеммные колодки Клеммы для разъединения/тестирования; для цепей трансформаторов тока и напряжения Клеммы WAGO для монтажа на рейку TOPJOB® S; с разъемом Push-in CAGE CLAMP® Клеммные колодки с предохранителем для…

Обзор продукции Клеммные колодки WAGO для монтажа на рейку TOPJOB® S; с клеммными колодками Push-in CAGE CLAMP® для датчиков; со съемным уровнем сигнала Клеммные колодки исполнительных устройств; со вставными клеммами питания датчиков и исполнительных устройств уровня сигнала; с подключаемым уровнем сигнала Клеммы WAGO для монтажа на рейку TOPJOB® S; с соединительными клеммами Push-in CAGE CLAMP® Диодные клеммы Многоуровневые клеммные колодки для диодов и светодиодов Клеммные колодки для монтажа на рейку WAGO TOPJOB® S; с подключаемыми диодными модулями Push-in CAGE CLAMP® Клеммные колодки для монтажа на рейку WAGO TOPJOB® S; с соединением Push-in CAGE CLAMP®. ..

Обзор продукта Клеммные колодки WAGO для монтажа на рейке со вставным разъемом, X-COM®S-SYSTEM-MINI Несущие клеммные колодки Клеммные блоки для заземления Двухъярусные несущие клеммные колодки Клеммные колодки WAGO для монтажа на рейке со вставным разъемом, X- COM®S-SYSTEM-MINI 1-проводные розетки Предварительно собранные клеммы WAGO для монтажа на рейку со съемным разъемом, X-COM®S-SYSTEM-MINI Розетки для самостоятельной сборки 1-проводные розетки; со стопорными рычагами и пластинами для снятия натяжения 2-проводные розетки; со стопорными рычагами и пластинами для снятия натяжения WAGO Rail-Mount Terminal…

Обзор продукции Клеммные колодки WAGO для монтажа на рейку со вставным разъемом, X-COM®S-SYSTEM Предварительно собранные штекерные разъемы Штекерные разъемы Полюс 1 Штекерные разъемы для самостоятельной сборки Полюс 1 Клеммные блоки WAGO для монтажа на рейку со вставным разъемом, X-COM®S-SYSTEM Клеммные колодки WAGO для монтажа на рейку со съемным разъемом, X-COM®S-SYSTEM; для взрывоопасных зон Штекерные разъемы; со стопорными рычагами и пластинами для снятия натяжения Несущие клеммные колодки; для применений Ex nA Заземляющие клеммные колодки; для приложений Ex nA Клеммные колодки WAGO для монтажа на рейку со съемным разъемом, X-COM®S-SYSTEM; для пр. ..

Обзор продукта Монтажные клеммные колодки WAGO для установки на рейку TOPJOB® S; с соединением Push-in CAGE CLAMP® Многоуровневые установочные клеммные колодки; с скользящим звеном N-разъема; 4 (6) мм² (10 AWG) Клеммы с размыкателем N-проводника и клеммы с размыкателем для распределения питания Сильноточные клеммы WAGO для монтажа на рейку Сквозные клеммные колодки; 35 мм² (2 AWG) клеммы с заземляющим проводом; 35 мм² (2 AWG) Клеммы питания для распределительных коробок Отводы питания; для сильноточных клемм 35 мм² (2 AWG) WAGO Сильноточные клеммы для монтажа на рейку…

Все каталоги и технические брошюры WAGO

1. Перемычка в сборе; 2-сторонняя

   2 страницы

2. Перемычка в сборе; 3-сторонняя

   2 страницы

3. Пустой корпус; М8; серый

   5 страниц

4. Система разъемных соединений WAGO WINSTA®

   556 страниц

5. Источники питания WAGO

   236 страниц

6. Клеммы для печатных плат WAGO и разъемы WAGO

   948 страниц

7. Маркировка WAGO

   92 страницы

8. 2857-550 Формирователи сигналов JUMPFLEX®

   2 страницы

9. 2857-401 Преобразователь JUMPFLEX®; Универсальный разделительный усилитель

   2 страницы

10. 2857-533 Преобразователь JUMPFLEX®; Переключатель порогового значения RTD

    2 страницы

11. Распределительная коробка WAGO flexROOM®, серия 2854

    2 страницы

12. 2857-550 Преобразователь JUMPFLEX®; Датчик тока

    2 страницы

13. Блок настройки

    1 страниц

14. Технология THR

    8 страниц

15. Технология измерения тока и энергии

    2 страницы

16. Клеммные колодки для печатных плат 3. 4 US (GDS)

    8 страниц

17. MCS — система с несколькими соединениями

    8 страниц

18. KNX IP 1.1 США

    6 страниц

19. Съемные трансформаторы тока с разъемом CAGE CLAMP®

    2 страницы

20. 787-783 EPSITRON® — модуль резервирования

    1 страниц

21. 2857-534 Формирователи сигналов JUMPFLEX®

    2 страницы

22. Электрические соединения

    56 страниц

23. Обзор реле и оптронов

    36 страниц

24. Листовка по технике безопасности

    8 страниц

25. Брошюра Speedway 4.2 США

    28 страниц

26. Telecontrol Technology 2. 0 US

    36 страниц

27. Контроллеры WAGO US

    12 страниц

28. Автоматизация зданий

    40 страниц

29. PCB/MCS ​​12/13 ГБ

    636 страниц

30. Дополнение Соединение 01/14 США

    116 страниц

31. Дополнение АВТОМАТИЗАЦИЯ 01/14 США

    242 страницы

32. Освещение и оборудование 2.0 США

    524 страницы

33. АВТОМАТИЗАЦИЯ12/13 ГБ

    674 страницы

34. Электронный интерфейс 12/13 ГБ

    460 страниц

35. Краткое описание продукта PSF 4.1 E (S 773)

    219 страниц

36. Дополнение АВТОМАТИЗАЦИЯ 01/13 США

    131 Стр.
