Дымоход в деревянном доме вещь необходимая, за исключением тех случаев, когда отопление и варочная печь могут функционировать от электроэнергии, но такое случается крайне редко. Конечно, основная потребность здесь ориентирована на печи и котлы, работающие на твёрдом топливе, но для того же газового котла опять-таки нужен отвод в виде коаксиальной трубы.
Уделите этому элементу отопительной системы максимум внимания
Установка дымохода в деревянном доме своими руками – обычного и коаксиального
Мы сейчас постараемся установить различия между этими дымоходами, узнаем, как они устанавливаются, а кроме того, даём вам возможность посмотреть видео в этой статье.
Разные дымовые трубы
Важно!
Рассчитывая, как провести дымоход через деревянное перекрытие важно помнить, что при 200 ⁰C уже начинается обугливание древесины, а температура 300 ⁰C позволяет поддерживать стабильное горение дров в печной топке.
Это говорит о том, что на снижение температуры в местах примыкания трубы должны быть направлены основные усилия.
Технические условия монтажа
Можно использовать керамику
- Для того чтобы обеспечить правильное устройство дымохода в деревянном доме, вам не придётся «создавать велосипед» — есть практический опыт, который на данный момент отражается в виде регламента в различных государственных документах. Основное руководство по монтажу вы можете получить с СНиП 41-01-2003 (отопление, вентиляция и кондиционирование) – там содержится основная информация, которая при проверке будет учитываться представителями пожарной безопасности.
Печь в бане
- Но постоянная температура в дымовой трубе также может зависеть от удалённости того или иного её участка от топливника, на что влияет конструкция самого отопителя и конструкция системы дымоотвода. Согласно СНиП 41-01-2003 вам необходимо соблюдать определённые расстояния от печей и труб до быстровоспламеняющихся предметов – в данном случае, это древесина (стены, перегородки, стропила и так далее). Так, кирпичные и бетонные печи или трубы должны находиться на удалении 130 мм, а металл и керамика – на 250 мм от конструкций из пиломатериалов.
Так, кирпичные и бетонные печи или трубы должны находиться на удалении 130 мм, а металл и керамика – на 250 мм от конструкций из пиломатериалов.| Тип оборудования | Температура нагрева |
| Камин или русская печь (дрова) | 350-650⁰C |
| Печь в бане (дрова) | 400-700⁰C |
| Газогенераторные котлы (дрова) | 160-250⁰C |
| Твердотопливный котёл (пеллеты) | 120-250⁰C |
| Твердотопливный котёл (опилки) | 220-240⁰C |
| Газовый котёл | 120-200⁰C |
| Жидкотопливный котёл | 150-250⁰C |
| Твердотопливный котёл (уголь) | 500-700⁰C |
Таблица нагрева дымоходных труб с разными отопителями
Внимание!
Эти же нормы распространяются и на плавкие утеплители типа пенопластов, пенополистиролов и так далее.
При монтаже труб постарайтесь отстранить изоляцию на указанное расстояние.
Кирпичные трубы
Разрез на выходе в многоэтажном деревянном доме: 1 – канал для дыма; 2 – балка перекрытия; 3 – разделка в полтора кирпича; 4 – асбестовый лист в 2 слоя; 5 – разделка в один кирпич с изоляцией; 6 – обшивка
Строительный рынок постоянно предлагает всё новые и новые материалы, из которых делают трубы для дымоотводов, но, тем не менее, кирпич всегда остаётся основным материалом для обустройства самого канала, либо его изоляции.
Когда осуществляется проход дымохода через деревянное перекрытие своими руками, важно соблюдать некоторые нюансы кладки – её кладут на известковом или цементно-известковом растворе вплоть до крыши.
А вот для той части, которая возвышается над кровлей, уже нужно использовать цементно-песочный раствор – там температура прохода резко понижается. Шов на кирпичной кладке не должен быть шире 10 мм, иначе конструкция потеряет жёсткость и устойчивость, но укреплять или просто облицовывать дымоход штукатуркой, просто нет смысла – она всё равно растрескается от перепадов температуры и обвалится.
Такие конструкции рекомендуется возводить из полнотелого одинарного красного кирпича, вес которого в среднем составляет 3,45 кг, следовательно, вся кладка получится очень тяжёлой. Это указывает на то, что нужно прочное основание – оно должно быть не только под печью, но и под стенами дома, так как, начиная от лежака, вся масса дымового канала ложится на перекрытие, которое, в свою очередь, опирается на стены.
Кирпичная кладка в качестве изоляции
Как правило, при возведении кирпичной кладки, все стараются сделать максимально ровной её лицевую сторону, но неровная поверхность внутри трубы способствует очень быстрому оседанию и накоплению сажи на стенках, а это уже несёт за собой опасность возгорания.
Кроме того, торчащий изнутри кирпич или раствор, под воздействием кислотного конденсата разрушается, а упавшие внутрь куски, загромождают проход, уменьшая тем самым сечение канала, и тяга становится хуже.
Примечание. Если кирпичная кладка у вас сделана в качестве гильзы, сам дымоход состоит из асбоцементной или металлической трубы, то вы можете залить свободное пространство песочно-цементным раствором или мелкозернистым бетоном (это называется гильзовкой — так увеличивается не только цена конструкции, но и её качество).
Так вы не только усилите термоизоляцию, но и предотвратите преждевременное разрушение асбоцемента.
Перекрытие и стена
Обустройство термоизоляции в перекрытии
Как вы понимаете, расстояние от дымохода до деревянных конструкций по СНиП 41-01-2003 даётся на открытом пространстве, но проход сквозь перекрытие осуществляется по другим меркам, так как в таких случаях используются различные изолирующие материалы, понижающие теплоотдачу дымовой трубы.
Например, если при проходе металлической или асбестоцементной трубы сквозь деревянное перекрытие использовать два слоя асбестового листа, то здесь следует выдерживать расстояние одного кирпича, то есть, 250 мм, но если такого теплогасителя не существует, то это эта дистанция увеличится уже до 380 мм. (См. также статью Утепление деревянных перекрытий: особенности.)
На фото в качестве термоизоляции используется кирпичная кладка и оцинкованная жесть
Требования к расстоянию между дымоходом и стеной остаются точно такими, как и для перекрытий, то есть, если есть двухслойная асбестовая изоляция, то оно должно быть не менее 250 мм, а если таковая отсутствует, то оно увеличивается до 380 мм.
Но иногда такими требованиями можно немного поступиться, например, дистанцию можно сделать на несколько сантиметров меньше у котла в парной, так как он функционирует периодически, тем не менее, чтобы вагонка не подгорела, её обшивают оцинкованной дестью, как это показано на верхней фотографии.
Требования по высоте
При монтаже дымохода непосредственно через конёк, её высота до оголовка должна быть не менее 200 мм. В тех случаях, когда труба находится в стороне, на склоне, то она должна быть выше конька, как минимум, на 500 мм. Так вы обеспечите нормальную тягу.
Коаксиальный дымоход
Установка коаксиального дымохода в деревянном доме – вид снаружи
Когда производится монтаж коаксиального дымохода в деревянном доме, то здесь уже совершенно другие требования, не требующие соблюдать дистанцию от воспламеняющихся предметов, так как труба попросту не нагревается. Всё дело в устройстве этого приспособления — газы от продуктов сгорания отводятся на улицу, по внутренней трубе, а через гильзу (наружную трубу) в котёл поступает воздух с улицы, подавая необходимый для горения кислород.
(См. также статью Чердачное перекрытие по деревянным балкам: особенности.)
В тех случаях, когда у газового котла принудительная циркуляция, то «коаксиалка» (вывод) устанавливается только в горизонтальном положении. При естественной циркуляции трубы могут монтироваться вертикально или с наклоном.
Заключение
Установка печных труб своими руками требует большого внимания и соблюдения рекомендаций СНиП 41-01-2003, так их нарушение может привести к пожару. Кроме того, от дымовой трубы во многом зависит тяга, поэтому, не забывайте о нужной высоте над коньком крыши.
Инструкция по монтажу коаксиального дымохода: видео установки своими руками
Если источником тепла в вашем доме является газовый котел, то исправный дымоход является важнейшей частью отопительной системы. Дымоход выводит за пределы помещения продукты горения котла, обеспечивая нормальную циркуляцию свежего воздуха и препятствуя появлению в помещении угарного газа.
Сегодня пользуются большой популярностью коаксиальные дымоходы, состоящие из двух частей: трубы с большим диаметром, внутри которой располагается труба меньшего диаметра. Обе трубы соединены специальными металлическими перемычками. Таким образом, коаксиальный дымоход позволяет одновременно отводить наружу угарный газ, который образуется в результате сгорания топлива в котле, и обеспечивать свободный приток свежего воздуха в помещение.
Преимущества
- Он заметно увеличивает КПД газового котла, обеспечивая полное сгорание топлива;
- Хорошо изолирует котел от помещения;
- Может быть установлен в любых условиях;
- Защищает помещение от перегрева за счет поступающего извне чистого воздуха;
- Улучшает тягу за счет уменьшения температуры выводимого наружу дыма;
- Установка отличается простотой и дешевизной;
- Долговечен;
- Безопасен для человека;
- Минимизирует риск пожара;
- Можно смонтировать своими руками.
Как сделать?
Осуществить монтаж такого дымохода в помещении можно своими руками. Освоить технологию изготовления дымохода несложно: вам поможет подробная инструкция с фото и видео рабочего процесса. Для того чтобы избежать технологических ошибок, которые могут навредить безопасности конструкции, лучше всего перед началом монтажа проконсультироваться с опытным специалистом или попросить его поучаствовать в установке дымохода.
Сама конструкция дымохода включает в себя следующие элементы:
- Каркасные трубы;
- Сборник конденсата, тройник, прочистка;
- Колено, соединяющее вертикальную и горизонтальную часть трубы;
- Верхний наконечник;
- Деталь, соединяющая трубу с газовым котло.
Иногда дымоход не выводят наверх, оставляя трубу горизонтальной. В этом случае можно не использовать сборник конденсата, устройство для прочистки и тройник. Чаще всего трубы располагают горизонтально, если котел оснащен дополнительной вентиляцией.
Наконечник трубы выходит на наружную стену дома.
Для изготовления дымоходов наиболее оптимальным материалом является нержавеющая сталь, устойчивая к окислению. Нередко внешняя и внутренняя труба изготавливается из разных материалов (например, комбинируется нержавеющая и оцинкованная сталь).
Правила безопасного монтажа

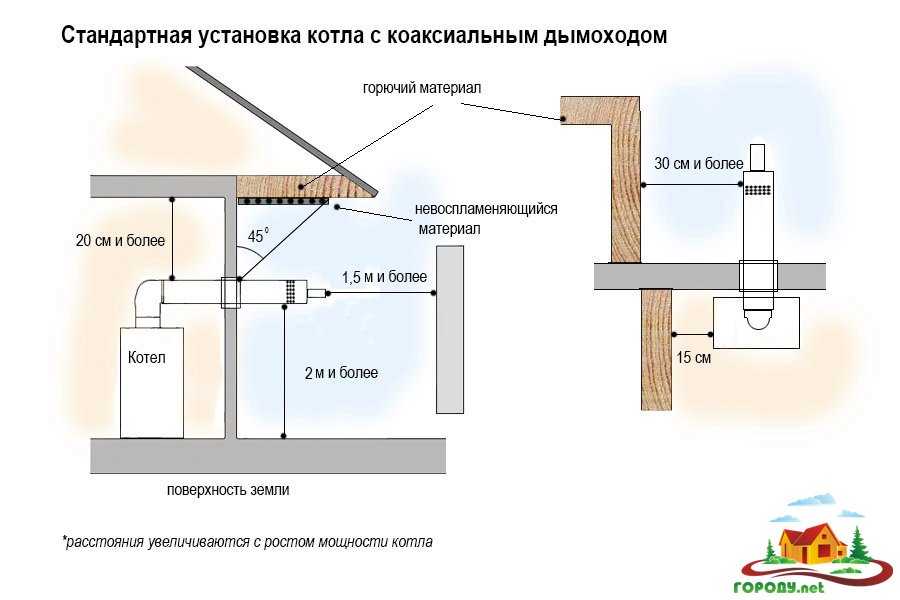

- Располагайте выходное отверстие дымохода на высоте 1,5 м относительно котла. Это необходимо, чтобы минимизировать риск случайного возгорания. Дымоход в диаметре должен практически полностью совпадать с диаметром трубы.
- Наклоняйте трубу, выведенную за пределы дома, на 3-4 градуса. Это поможет вывести конденсат.
- Не располагайте выходное отверстие трубы в непосредственной близости от окон.
- Устанавливайте оборудование для отведения дыма одновременно с котлом. Длина трубы не должна превышать 3 метров.
- Осуществляя монтаж, уберите из рабочей зоны легковоспламеняющиеся предметы и материалы.
- Соединяя конец трубы с выходным отверстием котла, проследите за тем, чтобы соединение было надежным и герметичным. Для этого используются прочные хомуты.
- Если в вашем регионе наблюдается высокий уровень атмосферных осадков, располагайте коаксиальный дымоход так, чтобы в трубу не попадала вода. Нельзя допускать засорения трубы для забора воздуха в камеру внутреннего сгорания газового котла.
- Работайте в защитных перчатках, дабы избежать травматизации.
- После завершения монтажных работ закройте выходные отверстия дымохода специальными декоративными накладками. Они не несут функциональной роли, поэтому их устанавливают исключительно из эстетических целей. Лучше всего заполнить отверстия вокруг дымохода монтажной пеной, чтобы избежать попадания в зазоры влаги и холодного воздуха.
Для этого используются прочные хомуты.Если соблюсти все правила безопасной установки, коаксиальный дымоход станет действительно удачным решением для отопления загородного дома или коттеджа. Не забывайте о том, что для профилактического обслуживания дымохода следует для начала дождаться полного остывания котла и трубы.
Дымоходы, трубы и вентиляция — Russo Products
Дымоходы, трубы и вентиляция
Категория: Дымоходы, трубы и вентиляция
Описание
Описание
ДЫМОХОД DURATECH, КЛАСС «А» РУКОВОДСТВО ПО УСТАНОВКЕ ДРОВЯНЫХ ПЕЧЕЙ
Прайс-лист
| 1 | DYL или DuraBlack | 11 | Тройник с заглушкой |
| 2 | Потолочная опорная коробка | 12 | Тройник |
| 3 | Настенный коух | 13 | Верхний отлив |
| 4 | Дымоход | 14 | Тройник основания/двойной тройник |
| 5 | Чердачный изоляционный экран | 15 | Анкерная пластина |
| 6 | Накладка | 16 | Противопожарный экран* |
| 7 | Штормовой воротник | 17 | Крепление крыши |
| 8 | Колпак дымохода | 18 | Отделочное кольцо |
| Колено | 19 | Адаптер DYL, скользящий соединитель DuraBlack, или адаптер с защелкой | |
| 10 | Налокотник | 20 | Переходник для печи |
*не показан
- См. наши типовые установочные чертежи, чтобы выбрать подходящие компоненты для вашей установки.
- Переходник дымохода DVL/DuraBlack необходимо использовать при подсоединении трубы DVL к потолочной опорной коробке или отделочному хомуту. При подсоединении трубы DuraBlack необходимо использовать скользящий соединитель DuraBlack или переходник с защелкой.
- Настенный наперсток должен быть установлен с трубой дымохода соответствующей длины для всех горизонтальных установок через стену. Для размещения более толстых стен можно разделить телескопические части и установить удлинитель, изготовленный на месте.
- Экран изоляции чердака должен использоваться во всех установках, которые проходят через чердак, независимо от того, изолирован чердак или нет.
- Противопожарный радиационный экран необходимо использовать, когда дымоход проходит через пол или потолок без опорной коробки.
наши типовые установочные чертежи, чтобы выбрать подходящие компоненты для вашей установки.PELLET VENT PRO SYSTEM РУКОВОДСТВО ПО УСТАНОВКЕ ДЫМОХОДА
Прайс-лист
| 1 900 24 | Вертикальный колпак | 9 | Колено 90º |
| 2 | Штормовой воротник | 10 | Круглый горизонтальный колпачок |
| 3 | Накладка | 11 | Настенный коух |
| 4 | Соборная потолочная опорная коробка | 12 | Потолочная опора Противопожарная прокладка 900 24 |
| 5 | Прямая труба | 13 | Тройник с очисткой Тройник |
| 6 | Колено 45º | 14 | Настенный ремень |
| 7 | Адаптер для прибора | 15 | Изоляция чердака |
| 8 | Гибкая длина 60º |
- См. типовые чертежи установки вентиляции, чтобы выбрать соответствующий компонент части для вашей установки.
- Внутренний диаметр трубы должен соответствовать размеру выходного отверстия прибора. Для установок, требующих 4-дюймового вентиляционного отверстия, а устройство имеет 3-дюймовое выходное отверстие, используйте переходник-увеличитель 3-4 дюйма.
- Ознакомьтесь с инструкциями по установке производителя прибора, чтобы узнать, какие типы конфигураций вентиляционных отверстий разрешены (например, горизонтальная, вертикальная, перекладка дымохода и т. д.). Кроме того, проверьте любые ограничения вентиляции, такие как максимальная горизонтальная длина, минимальный и максимальный вертикальный подъем, максимальное смещение и т. д.
- Будьте пожаробезопасны! Соблюдайте минимальные зазоры (воздушное пространство) между вентиляционной трубой и близлежащими горючими материалами, как указано в инструкциях по установке изготовителя прибора. Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.
типовые чертежи установки вентиляции, чтобы выбрать соответствующий компонент части для вашей установки.
Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.РУКОВОДСТВО ПО УСТАНОВКЕ ДЫМОХОДНОЙ КАНАЛЫ DURAFLEX
Прайс-лист
| 1 90 024 | Колпачок DuraFlex SS | 8 | Муфта для раствора DuraFlex |
| 2 | Колпачок DuraFlex AL | 9 | Муфта DuraFlex AL |
| 3 900 24 | Верхняя пластина DuraFlex | 10 | Соединитель DuraFlex из нержавеющей стали |
| 4 | DuraFlex (SW) , Pro, 304, 316) Длина | 11 | Адаптер устройства PelletVent Pro |
| 5 | DuraFlex AL Длина | 12 | |
| 6 | Тройник из нержавеющей стали DuraFlex | 13 | Жесткий газоотводной клапан типа B |
| 7 | DuraFlex Тройник AL | 14 | Жесткий PelletVent (L Vent) |
См.
наши типовые Чертежи установки вентиляции для выбора подходящих компонентов для вашей установки.
- Внутренний диаметр трубы должен соответствовать размеру выходного отверстия прибора.
- Ознакомьтесь с инструкциями производителя прибора по установке, чтобы узнать, какие типы вентиляционных конфигураций разрешены (например, горизонтальная, вертикальная, перекладка дымохода и т. д.). Кроме того, проверьте любые ограничения вентиляции, такие как максимальная горизонтальная длина, минимальный максимальный вертикальный подъем, максимальное смещение и т. д.
- Будьте пожаробезопасны! Используйте надлежащую поддержку и распорки. Соблюдайте местные строительные нормы и правила и проверьте систему вентиляции.
РУКОВОДСТВО ПО УСТАНОВКЕ ДЫМОХОДА DIRECT VENT PRO
Прайс-лист
| 1 90 024 | Вертикальная заглушка | 9 | Колено 90° |
| 2 | Штормовой воротник | 10 | Горизонтальная концевая заглушка (Выбор вариантов см.  в списке заглушек) |
| 3 | Накладка | 11 | Заглушка для трубки |
| 4 | Поддерживающая коробка для потолка | 12 | Комплект для заделки дымохода |
| 5 | Труба | 13 | 3 ″ Flex |
| 6 | Колено 45° | 14 | Соосно-ко-линейное соединение |
| 7 | 15 | Комплект для переоборудования каменной трубы | |
| 8 | 4″ Flex | 16 | Налокотник |
Обратитесь к нашим типовым чертежам установки вентиляции, чтобы выбрать подходящие компоненты для вашей установки.
Устройство, виды, установка и установка
Автономная система отопления, если она не работает на электричестве, не может обойтись без устройства, отводящего продукты сгорания.
Если раньше это мог быть только традиционный дымоход, то сейчас появились другие варианты, более эффективные и практичные.
Монтаж коаксиального дымохода дает множество преимуществ, кроме того, его можно производить в уже построенном здании. Чем же так хорош дымоход коаксиального типа? Мы разберемся.
Содержание статьи:
- Коаксиальный дымоход: что это?
- Разновидности коаксиальных дымоходов
- Наружные и внутренние системы
- Неутепленные и утепленные устройства
- Горизонтальный или вертикальный вывод
- Коллективные и индивидуальные конструкции
- Почему выбирают коаксиальные системы?
- Особенности выбора размера устройства
- Монтаж дымохода с учетом нормативов
- Некоторые особенности монтажа
- Технология монтажа коаксиального дымохода
- Монтаж внутренней системы
- Наружный монтаж
90 008
- Выводы и полезное видео по в тему
Коаксиальный дымоход: что это такое?
В технике понятие «коаксиальный» означает наличие двух любых объектов, расположенных так, что один находится внутри другого.
Таким образом, дымоход коаксиального типа представляет собой двухконтурную конструкцию из труб разного диаметра.
Внутри большего элемента находится меньшая часть. Расстояние между ними строго одинаково по всей длине конструкции, включая все изгибы и колени.
Для этого между трубами расположены специальные перемычки. В разрезе такая система выглядит как пара концентрических колец. Канал дымоудаления представляет собой внутреннюю трубу меньшего размера.
Через зазор между двумя частями кислород, необходимый для поддержания горения, поступает в обогреватель с улицы. Таким образом, газы внутри системы движутся в противоположных направлениях.
Фотогалерея
Фото
Существенным преимуществом дымоходов коаксиальной конструкции является значительное уменьшение объемов каналов при сохранении нормативных характеристик
Коаксиальные дымоходы не захватывают воздух для горения из обрабатываемого помещения, не влияют на формирование микроклимата в нем
Одним из основополагающих условий нормальной работы коаксиального дымохода является герметичность в месте соединения наружной части воздуховода и трубы
Горизонтальный участок трубы не должен проходить через жилое помещение, ее длина не должна превышать 3 м
При монтаже дымохода коаксиального типа необходимо строго соблюдать рекомендации, приведенные в инструкции производителя системы
В при изготовлении коаксиальных дымоходных устройств допускается использование только негорючих материалов.
Толщина внутренней трубы не менее 1 мм
Коаксиальные дымоходы не допускаются к установке в многоквартирных домах; использование разрешено только в частных малоэтажных домах
Для обеспечения безопасной эксплуатации внешняя секция должна находиться на расстоянии не менее 0,5 м от оконных и дверных проемов. При использовании совместно с газовым котлом рекомендуется установка газовой сигнализации
Преимущества дымоходов коаксиального типа
Конструктивные преимущества дымового канала
Герметичность воздуховода
Укладка горизонтального участка трубы
Соответствие требованиям производителя рекомендации по установке
Допустимые материалы при изготовлении дымохода
Область применения коаксиальных дымоходов
Условия безопасного использования
Конструктивные особенности коаксиального дымохода позволяют выполнять функции сразу. Устройство обеспечивает бесперебойный приток воздуха, необходимый для поддержания процесса горения.
Кроме того, успешно удаляет продукты сгорания из котла. Длина конструкции обычно не превышает двух метров. Чаще всего монтируются системы, ориентированные горизонтально, но бывают и вертикальные варианты.
Коаксиальный дымоход называется системой «труба в трубе». Отвод продуктов сгорания от котла осуществляется через внутренний элемент, подача воздуха осуществляется через внешний
Дымоход коаксиального типа представляет собой систему модулей, что позволяет изготавливать дымоходы различной конфигурации с учетом архитектурных особенностей здания. Все элементы, входящие в систему, стандартизированы, что значительно упрощает их установку.
Дымоход коаксиального типа может быть ориентирован горизонтально или вертикально. На практике чаще встречаются смешанные конструкции с вертикальными и горизонтальными секциями
Стандартный комплект состоит из нескольких модулей:
- Прямые трубы. Из прямых отрезков трубы формируется собственно дымоход.
- Тройник. Монтируется в систему только при использовании двух и более котлов.
- Соединительные элементы . Это отводы 90° и 45°, муфты.
- Устройство для слива конденсата. Такой комплект обязательно предусмотрен для каждой вертикально ориентированной зоны. Оснащен гидрозатвором, препятствующим снижению давления газовоздушной смеси в дымоходе.
- Элементы с ревизионным отверстием. Предназначены для осмотра и очистки системы.
- Выходной и входной патрубки. Поставляется в комплекте с головками для удаления продуктов сгорания и забора чистого воздуха. Выходной патрубок всегда монтируется на расстоянии от воздухозаборника, чтобы он не смешивался с выхлопными газами.
- Переходник. Используется для подключения системы к котлу.
- Фитинги для крепежа . К ним относятся кронштейны, зажимы и фланцы.
- Уплотнения. Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.
- Декоративные накладки. Фланцы, закрывающие проход ствола дымохода через строительные конструкции.
Устройства, необходимые для обеспечения герметичности прохода трубы через стену или крышу.Для изготовления деталей коаксиальных дымоходов используется оцинкованная или нержавеющая сталь. Он устойчив к высоким температурам, прочен и легок.
Некоторые модели изготавливаются из алюминиевых сплавов или термостойкой пластмассы. Уплотнители применяются для соединений из термостойких полимеров, способных выдерживать температуры порядка 230-250°.
Коаксиальные дымоходы представляют собой стандартизированные модули, которые можно легко собрать до нужного размера и конфигурации.
Разновидности коаксиальных дымоходов
Существует несколько типов конструкции «труба в трубе». Мы подробно рассмотрим каждый из них.
Наружные и внутренние системы
Все коаксиальные дымоходы в зависимости от их расположения делятся на наружные и внутренние.
Первые располагаются снаружи здания и закрепляются непосредственно на фасаде.
Учитывая, что такие конструкции несколько портят внешний вид здания, их стараются размещать на внутренних сторонах здания. Отличительной особенностью наружного дымохода является простота обслуживания и монтажа.
Внутренние конструкции монтируются в специально проложенных шахтах, которые проходят внутри здания и отделяются от жилых помещений. В некоторых случаях в качестве таких шахт могут использоваться традиционные дымоходы.
Важно, чтобы их конструкция и размеры полностью соответствовали современным требованиям пожарной безопасности. Внутренние системы достаточно сложны в обслуживании и установке.
Неутепленные и неутепленные приборы
В морозы, особенно в сильные морозы, может замерзнуть канал подачи воздуха в систему. При этом количество кислорода, поступающего в камеру сгорания, резко уменьшается, что приводит к ухудшению работы отопительного прибора.
В некоторых случаях и до его остановки.
Поэтому там, где низкие температуры держатся довольно продолжительный период времени, а также там, где зимой часты сильные морозы, рекомендуется устанавливать утепленные системы.
Утепленные коаксиальные дымоходы характеризуются наличием еще одной трубы. Между ним и наружной частью проложен слой негорючего теплоизолятора, препятствующий промерзанию конструкции
Коаксиальный дымоход утепленного типа отличается от стандартного наличием еще одной трубы. Система выглядит как три части, встроенные друг в друга.
Свободное пространство между двумя крайними элементами изолировано. Для этого его заполняют любым подходящим утеплителем. Это надежно защищает воздушный канал от обледенения и замерзания.
Горизонтальный или вертикальный выход
Изначально коаксиальные дымоходы проектировались как горизонтально ориентированные системы, но на практике такое расположение не всегда возможно. Большинство дымоходов этого типа представляют собой смешанные конструкции.
Могут содержать как вертикально ориентированные, так и горизонтальные участки. Это связано с расположением обогревателя в здании. В некоторых случаях возможно использование вертикальных дымоходов, но только для котлов без принудительной тяги.
Коллективные и индивидуальные проекты
Для обслуживания одного обогревателя используются индивидуальные коаксиальные дымоходы. Это простые безветвевые системы, которые могут иметь различную конфигурацию.
Для работы с несколькими котлами монтируется коллективный дымоход. Это многоветвевая шахтная система. При этом каждая из ветвей выходит на один из теплогенераторов. Такая конструкция может быть только вертикальной.
Коллективный дымоход коаксиального типа характеризуется наличием нескольких теплогенераторов, соединенных с одной шахтой. Он может быть как внешним, так и внутренним
Почему выбирают коаксиальные системы?
Особенности конструкции коаксиального дымохода позволяют ему работать по принципу, отличному от традиционного дымохода.
Для обеспечения горения в топку котла должен быть подан кислород, а продукты горения должны быть удалены.
Котлы, оборудованные отдельными дымоходами, забирают воздух из помещения, в котором они установлены. Это достаточно опасно для человека и требует постоянного проветривания помещения.
Выхлопные газы выводятся через естественную тягу. Устройства с коаксиальными дымоходами работают иначе. Такие дымоходы представляют собой комбинированную систему подачи воздуха и дымоудаления.
Тяга, необходимая для работы устройства, создается естественным путем или с помощью вентилятора, что позволяет использовать конструкции небольшой длины.
Весомым плюсом дымоходов коаксиальной конструкции является простота монтажа и возможность отвода продуктов горения ближайшим путем, например, через стену
Таким образом, полная изоляция отвода продуктов горения и подачи кислорода позволяет полностью исключить их влияние на состав воздуха в помещении, где установлен котел.
Не происходит «сжигания» кислорода, в результате чего помещение не требуется проветривать. Количество воздуха в камере сгорания оптимальное, что увеличивает процент сгорания топлива и, как следствие, котел работает более эффективно и экологично.
Горячий дым от обогревателя выводится через внутреннюю трубу. Он проходит внутри другого, по которому движется холодный воздух. Таким образом, отсутствует тепловое воздействие на стены и перекрытия, внутри которых проложен дымоход.
Это значительно повышает его пожаробезопасность, что очень важно для построек из дерева и других достаточно горючих материалов.
На рисунке схематично показано основное отличие коаксиальных дымоходов от традиционных. Первый забирает воздух на улице, второй — в помещении, что опасно для находящихся в нем
Коаксиальная система повышает КПД обогревателя. Это связано с тем, что воздух, подаваемый в топку, проходя через внутреннюю полость конструкции, нагревается от трубы, отводящей горячий дым.
Еще одним существенным преимуществом этого типа дымоходов является его компактность и относительно небольшие размеры, особенно по сравнению с традиционными дымоходами.
Было бы ошибкой думать, что у системы нет недостатков. Они есть. Прежде всего, это достаточно высокая стоимость такой конструкции. В среднем он на 40% дороже традиционного. Другая обусловлена устройством дымохода коаксиального типа.
Трубы контактируют с горячим дымом и холодным воздухом, что неизбежно приводит к образованию конденсата, особенно в холодное время года. Таким образом, система нуждается в специальном сливе конденсата и дополнительном утеплении, что еще больше увеличивает ее стоимость.
Особенности выбора размера устройства
В технической документации, которая прилагается к дымоходу, обязательно указывается его диаметр. Обозначение представляет собой две цифры, записанные дробями.
Первый из них показывает диаметр внутренней трубы, второй — наружной. Подобрать нужный размер довольно просто.
В паспорте должен быть указан котел, который будет подключаться к такому дымоходу.
Размеры дымохода коаксиального типа подбираются в строгом соответствии с типом котла и размером его выходной трубы. Вся необходимая информация должна быть в технической документации отопителя
Определяющим показателем в данном случае будет не только диаметр системы, но и ее длина. Последняя определяется как сумма длин всех участков дымохода.
Имеет ограничения, указанные в инструкции по установке, и измеряется в эквивалентных метрах. Кроме того, все эти нюансы указаны в таблице выбора, которую следует приложить к технической документации отопительного оборудования.
Установка дымохода в свете правил
Коаксиальная система дымоудаления может быть установлена в частном или многоквартирном доме. Последнее также довольно распространено, особенно в связи с широким распространением в квартирах систем индивидуального отопления.
До 2012 года проектирование и монтаж коаксиальных дымоходов в многоквартирных и частных домах регламентировались одним СНиП и не различались.
В 2012 году принят свод правил СП 60.13330.2012 , который является актуализированной редакцией СНиП 41-01-2003 . В документе разделялись условия установки коаксиального дымохода в индивидуальном и многоквартирном доме. В последнем случае запрещается установка в квартирах индивидуальных дымоходов, как это было разрешено ранее, и предписывается установка коллективного дымохода.
Поэтому нужно быть очень внимательным и знать, что если проектировщики предлагают оборудовать индивидуальную вытяжку от теплогенератора, расположенного в одной из квартир многоквартирного дома, это противоречит действующим нормам.
Расстояние от конька кровли здания до поперечного сечения дымохода должно быть не менее 1,5 м. Аналогичное значение для частного дома – от 0,5 м.
Выходные отверстия коаксиальных дымоходов должны располагаться на достаточном расстоянии от окон, иначе дым будет попадать в помещение
Никаких специальных актов в отношении отдельных зданий не принято, поэтому считается, что их расположение не должно противоречить Требования, предъявляемые при установке дымоходов в многоквартирных домах.
Согласно новой редакции СНиП, в частных домах можно устанавливать коаксиальные системы любого типа. В многоквартирных домах — только вертикальные.
Важный нюанс. Если до 2012 года в здании были установлены дымоходы, противоречащие действующей редакции, их можно оставить без изменений, если они не доставляют неудобств соседям.
Некоторые особенности монтажа
Для каждого котла направление канала отвода продуктов сгорания определяется индивидуально. Горизонтальные системы можно использовать только с устройствами принудительной вентиляции.
Ошибки в расчетах и монтаже могут привести к замерзанию системы и замерзанию конденсата на выходе. В таких условиях котел не сможет работать
Но в этом случае максимальная длина такого участка не должна быть более 3 м. Бывает, что производитель устанавливает для своих котлов другие стандарты, поэтому следует ознакомиться с технической документацией устройства.
Конструкции вертикального типа для частных домов применяют только при наличии причин, препятствующих выходу дымохода через стену.
Это могут быть окна рядом с выходной трубой, узкая улица, на которой стоит здание и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной трубы дымохода.
Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетнего опыта эксплуатации
Система подключается к каменке с помощью тройника, колена или труба. При этом диаметры выпускного канала и выхода из котла должны совпадать.
При монтаже все последующие детали закрепляются в предыдущих так, чтобы не было препятствий, способных нарушить движение продуктов горения. Количество и вид элементов для сборки напрямую зависит от расположения отводящего патрубка.
При расположении сбоку предполагается расположение горизонтальной системы, если сверху — вертикальной. Последний вариант проще в установке.
В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким креплением стыков двух элементов хомутами.
Некоторые «умельцы» предпочитают использовать самодельные варианты.
На рисунке показано устройство прохода горизонтального коаксиального дымохода через стену
Это могут быть переходники, изготовленные своими руками, намотчики ленты или уплотнители-герметики. Такие вещи недопустимо использовать, потому что они крайне ненадежны. Система, собранная с использованием таких элементов, считается небезопасной в эксплуатации.
Кроме того, при монтаже соблюдаются следующие правила:
- Выходящий участок горизонтального дымохода должен быть наклонен на 3° вниз. На горизонтальном участке, входящем в общий участок дымохода, уклон выполняется в обратном направлении, т. е. уменьшается в сторону котла. Это необходимо для беспрепятственного отвода конденсата.
- На всем протяжении дымохода должно быть не более двух складок.
- Ревизионные люки, адаптеры и оборудование для слива конденсата должны быть легко доступны для периодического осмотра.
- Дымоход не может быть удален ниже уровня земли. При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.
- Если горизонтальный дымоход устанавливается в месте, где преобладают ветры, направление которых противоположно направлению дыма, на выходе из трубы необходимо установить экран из листа. Расстояние между ним и розеткой должно быть не менее 0,4 м.
- На коаксиальных дымоходах, возвышающихся менее чем на 1,8 м над землей, необходимо установить дефлектор. Он будет работать как защита от горячего дыма.
При этом расстояние от выхода коаксиального дымохода до соседнего здания должно быть более 8 м. Если на трубе установлен дефлектор, это расстояние сокращается до 2 м для глухой стены и до 5 м для стены с оконными проемами.Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить в предыдущую на расстоянии, равном не менее чем половине диаметра сечения швеллера.
Для обхода конструкции вокруг любого препятствия используются специально разработанные для этого колена. Угол их наклона может быть разным. При выводе системы через крышу необходимо соблюдать все требования пожарной безопасности.
Обустройство прохода коаксиального дымохода через крышу или сквозь стену должно производиться с точным соблюдением всех требований пожарной безопасности
Для этого применяются специальные теплоизоляционные трубы и негорючие теплоизоляционные материалы. Между трубой и потолком должен быть воздушный зазор.
Во избежание контакта дымохода с фрагментами кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Стыки закрываются специальным фартуком.
Технология монтажа коаксиального дымохода
Процесс установки внешнего и внутреннего коаксиального дымохода отличается. Рассмотрим оба варианта.
Монтаж внутренней системы
В первую очередь проверяем соответствие диаметров выходного патрубка котла и дымохода. Затем начинаем готовить отверстие в стене, через которое будет выходить дымоход.
Его диаметр должен точно соответствовать размерам коаксиальной трубы. Сделав отверстие, можно приступать к монтажу конструкции.
Он начинается с выходной трубы котла, к которой крепится соответствующий элемент дымохода.
Полученное соединение фиксируется хомутом и фиксируется с обеих сторон болтами. Далее последовательно собирается вся конструкция. Каждый элемент вставляется на место и закрепляется специальными зажимами для придания системе дополнительной надежности. Поверх креплений устанавливаются декоративные крепления, благодаря чему сохраняется привлекательный внешний вид конструкции.
Дымоход выходит через стену на улицу. При необходимости установить на выходной патрубок или дополнительную ветрозащиту. Участок прохода в стене заделан. При этом соблюдаются требования пожарной безопасности. На трубу надевается специальный защитный кожух. Стыки прохода герметизируются и закрываются фартуком.
Наружный дымоход коаксиального типа вертикальной ориентации. Такие системы достаточно просты в установке.
Наружная установка
Перед началом работ определите место выхода коаксиального дымохода и наметьте его расположение на стене здания.
Затем в стене делается отверстие диаметром, соответствующим сечению канала дымохода.
Далее выполняются все внутренние работы. Начните с подключения трубы к нагревателю. Для этого используется одноконтурное колено и двухконтурный тройник.
Последний нужен для фиксации конструкции в вертикальном положении. Полученную конструкцию закрепляют на поверхности стены специальными скобами.
Далее все работы проводятся аналогично вышеописанному методу. Секция выхода дымохода закрывается, и сборка трубы продолжается до нужной высоты. Конструкция крепится к стене струбцинами. Для соединения двухконтурных труб используются переходные узлы.
Выводы и полезное видео по теме
Устройство и монтаж коаксиального дымохода:
Установка дымохода коаксиального типа в деревянном доме:
Как самостоятельно установить коаксиальный дымоход:
