Кольца железобетонные горловин смотровых колодцев: Бетонные кольца — горловины 70 см (КС7) — СептикКонструкт

К 7-10 и (ПС 334) по стандарту: Альбом ПС 334

увеличить изображение

Стандарт изготовления изделия: Альбом ПС 334

Кольца колодцев К 7-10 и (ПС 334) – это главные составные элементы железобетонных горловин смотровых колодцев. Конструкция горловины предполагает последовательное соединение нескольких колец. Для максимальной герметичности и безопасности инженерного сооружения ЖБ кольца делают прочными и стойкими к любым возможным внешним воздействиям. Технически они представляют собой массивные полые элементы конической формы. Применяются вместе с опорными плитами и плитами перекрытия соответствующего размера. Широко используются для постройки дождеприемных и водосточных колодцев, смотровых камер инженерных коммуникаций и проведения канализации. Кольца К 7-10 и (ПС 334) спроектированы таким образом, чтобы с их помощью можно было сооружать как линейные, так и поворотные колодцы и горловины с присоединениями.

Расшифровка маркировки изделия

Маркирование – обязательный этап выпуска любого типового железобетонного элемента. Кольца колодцев К 7-10 и (ПС 334) маркируют по общепринятой буквенно-цифровой системе. Их марка расшифровывается следующим образом:

1. К – кольцо горловины;

2. 7 – внутренний диаметр в дм;

3. 10 – высота в дм.

Помимо марки на готовом железобетонном изделии должна стоять дата изготовления, штамп завода-производителя и подтверждение об удачном прохождении приемо-сдаточных испытаний. Обозначения наносятся прямо на бетонную поверхность по официально одобренным шаблонам. Они должны хорошо просматриваться при хранении и перевозке.

Основные характеристики и изготовление

Основным нормирующим документом по выпуску колец горловин К 7-10 и (ПС 334) является Альбом ПС-334. Согласно этому регламенту изделия следует изготавливать на специализированных заводах из тяжелого бетона марки В22,5 по прочности. При этом бетон также должен соответствовать высоким стандартам стойкости и долговечности, поэтому его марка по водонепроницаемости – W6, а по морозостойкости – F100. Высокие требования предъявляются и к армирующим элементам. Так, кольца армируют сварными сетками и каркасами из стали классов А-І и А-ІІІ. Соединение между металлическими элементами осуществляется с помощью надежной контактно-точечной сварки. Кроме того все стальные детали проходят тщательную антикоррозийную обработку.

Для максимально точного соответствия проектным размерам, кольца горловин изготавливают в специальных опалубках нужной формы. Сначала там фиксируют металлический каркас, а затем подают бетонную смесь, которая должна покрыть стальную основу равномерным защитным слоем. Готовность к эксплуатации данных изделий определяется уровнем их прочности: в летний период она должна составлять не менее 70% от указанной в проекте, а в зимний период – не менее 90%. Поверхность готового изделия должна быть ровной и гладкой, без трещин, сколов, недопустимых наплывов или раковин. Данные показатели проверяются в ходе заключительных приемочных испытаний. Только после этого партию колец отправляют на склад или на строительный объект заказчика.

Транспортировка и хранение

Кольца колодцев К 7-10 и (ПС 334) хранят в рабочем вертикальном положении. Их устанавливают штабелями в два яруса, прокладывая при этом деревянными досками. Складировать такие строительные материалы предписывается на закрытых площадках с подготовленной основой. Погрузка и разгрузка осуществляется за монтажные петли посредством специализированной подъемной техники. Перевозят изделия комплектно, вместе с другими составляющими, необходимыми для установки смотрового колодца. При этом каждый отдельный элемент тщательно закрепляется в кузове грузового транспорта.

Уважаемые покупатели! Сайт носит информационный характер.
Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ).
Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52

Кольца, крышки, днища | PSK-SK.ru

Маркировка пример:
КС 15-9
КС — кольцо стеновое
15 — внутренний диаметр кольца в дм
9 — высота кольца в дм

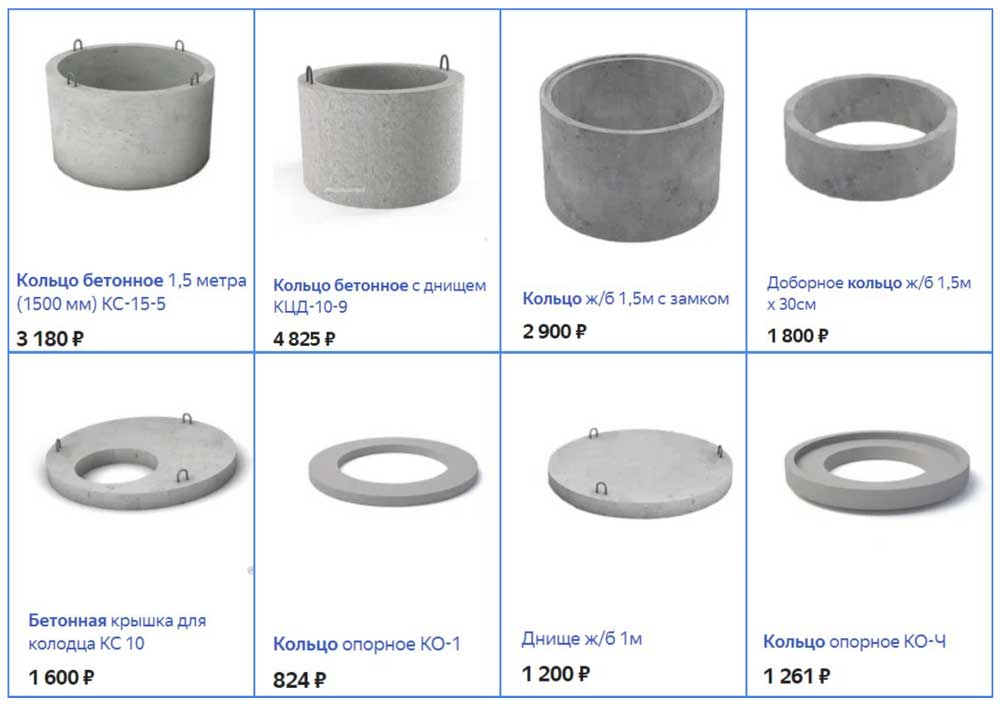

Кольца железобетонные колодезные или кольца стеновые КС предназначены для устройства круглых колодцев подземных трубопроводов канализационных, водо- и газопроводных сетей. Кольца железобетонные применяются так же для монтажа смотровых, водоотводных, канализационных колодцев. При устройстве колодцев применяются днище колодцев и крышки колодцев Кольца железобетонные изготавливают из тяжелого бетона с применением армирующих сеток. Железобетонные колодезные кольца широко используются в строительстве. Их применяют для монтажа различных систем коммуникаций: канализационных, газопроводных, дренажных, сетевых и водопроводных колодцев. Также устанавливают при строительстве септиков — сооружений для очистки сточных вод. Используют для возведения колодцев и скважин в частном секторе. Кроме этого, стеновые кольца используются для строительства туннелей для последующей прокладки в них телефонных кабелей, тепло- и электросетей.

Кольцо опорное КО-6 — обязательная составляющая, без которой строительство круглых подземных колодцев не допустимо. Изготавливаются из тяжелого бетона B15, что обеспечивает прочность и долгую эксплуатацию. Основные свойства КО-6 — опора для колодезного люка, перекрытие колодца, защитные функции. При устройстве железобетонных колодцев на магистралях и автодорогах, когда необходимо чтобы поверхность сооружения и дорожного покрытия совпадали между собой, также применяется кольцо опорное КО-6, а в него устанавливается люк. Часто опорные кольца используются при строительстве городских коммуникаций и сетей, дренажных систем, а в домашнем хозяйстве — для питьевых колодцев и выгребных ям. Кольцо устанавливается прямо на грунт или вровень с поверхностью. Кольцо опорное КО-6 нередко называют горловиной, изготавливаются согласно ГОСТ 8020-90 и серии 3.900-1-14.

Кольцо стеновое колодцев КС 7.3 применяется как основа для строительства подземной части колодцев, различных коммуникаций, сооружения горловины и ствола колодца путем сборной конструкции. Связка колец производится при помощи цементного раствора. Подъем изделия осуществляется за петли, вмонтированные в процессе изготовления, что заметно уменьшает время на возведение колодца. В процессе строительства колодца из кольца КС 7-3 в стенки или стыки колец монтируются скобы или лестница для удобства спуска и подъема. Диаметр отверстия кольца 700 мм, чтобы при необходимости внутрь мог проникнуть человек. ООО «ПСК ПРОФИТ» производит прочные кольца колодцев КС 7-3 из железобетона.

Вместе с кольцами КС применяются плиты днищ и плиты перекрытий (крышки) колодцев. Днища предотвращают заиливание колодца и попадание сточных вод в водоносный слой. Как и кольца днища колодцев могут использоваться в сухих, мокрых и просадочных грунтах. Днища колодцев целесообразно устанавливать в септиках закрытого типа, для предотвращения попадания сточных вод в водоносный слой. Днища колодцев производятся по типоразмерам и стандартам, соответствующим размерам колодезных колец КС.

Учитывая тот факт, что днище колодца должно выдерживать вес всей конструкции (всех колец и крышки) при их производстве также используется тяжелый бетон. Днища производятся методом вибропрессования, что позволяет получить ровную поверхность для идеального примыкания днища к стеновым кольцам Крышки колодцев устанавливаются на любую колодезную систему во избежание случайного падения человека и загрязнения воды. Крышка должна надежно закрывать шахту колодца, быть целостной и прочной, способной выдержать серьезные нагрузки (наезд автомобиля).

Обращаем внимание,

что железобетонные кольца, несмотря на

то, что произведены из железобетона — достаточно хрупкий груз, требующий

аккуратной погрузки, перевозки и

выгрузки. Наша компания предлагает

доставить кольца, крышки, днища ЖБИ на

ваш объект бортовыми площадками,

гарантируя полную сохранность изделий.

Оформить заказ вы можете оставив заявку

на эл. почту: [email protected]

Люки, колодцы, насосные станции и крышки клапанов

Компания Atlantic предлагает полный диапазон диаметров люков:

внутренний диаметр 4, 5, 6, 7, 8, 10 и 12 футов.

Все они разработаны и изготовлены в соответствии с самыми строгими отраслевыми стандартами или превосходят их. Эти стандарты включают, помимо прочего: требования ASTM C478, AASHTO и DOT.

Люки мокрого литья в прецизионных стальных формах с цельнолитыми базовыми секциями. Соединения трубы с люком размещаются по мере необходимости. Верхние секции обычно отливают в виде конуса или плоской плиты с соответствующими отверстиями.

Нашим клиентам доступно множество вариантов, в том числе:

Кольца для сборного железобетона
Кольца для нивелирования позволяют регулировать отливку в соответствии с отметкой конечного уклона. Они доступны для люков диаметром 24″ и 30″ и обычных прямоугольных впускных отверстий DOT. Они имеют толщину 2, 3, 4 или 6 дюймов и укладываются до нужной толщины. Подрядчик укладывал каждый грубый слой в слой раствора или подходящего соединительного материала.

Водяной замок
Water-Lok предназначен для создания гибкого, коррозионностойкого, водонепроницаемого соединения между отливками и сборными бетонными конусами или плоскими вершинами. Они обеспечивают регулировку уклона от 0 до 14 дюймов.

Болтовые пазы
Болтовые пазы Вкладыши вставляются в верхнюю плиту или конус с целью крепления чугунной рамы к конструкции. Они задаются одной или двумя парами для каждого кадра. Традиционные системы анкеровки требуют точного позиционирования для обеспечения сборки. Прорези для болтов обеспечивают большую гибкость, поскольку они позволяют анкерному болту скользить внутрь или от центра на расстояние до 3 дюймов.

Водонепроницаемые уплотнения «труба-люк» производства A-LOK Products, Inc.
Гибкие соединители предназначены для обеспечения надежного водонепроницаемого соединения труб, входящих в сборные люки и другие бетонные конструкции.

A-Lok и A-Lok X-CEL
Соединители заливаются бетоном во время изготовления. Они работают на чистом сжатии, что делает установку на месте быстрой и легкой. Водонепроницаемое соединение сохраняется при всенаправленном отклонении на 10 градусов. Доступно для труб с внутренним диаметром от 4″ до 84″. Прокладки соответствуют всем требованиям к материалам и характеристикам ASTM C9.23 под названием «Упругие соединители между железобетонными конструкциями колодцев и трубами».

Z-Lok
Соединители C залиты бетоном во время изготовления и зажаты снаружи трубы во время установки. Водонепроницаемое соединение поддерживается при всенаправленном отклонении на 25 градусов. Доступно для труб с наружным диаметром от 1,25″ до 21,25″. Прокладки изготавливаются в соответствии с требованиями стандарта ASTM C923 «Упругие соединители между железобетонными конструкциями колодцев и трубами».

Система загрузки G3
Соединители обеспечивают резиновое соединение для отверстий с сердечником или предварительно сформированных отверстий. Компенсационное кольцо расширяется внутри прокладки, чтобы герметизировать ее к бетонной конструкции. Затем трубу можно вставить и зажать. Водонепроницаемое соединение поддерживается с 15-градусным всенаправленным отклонением. Доступно для труб с наружным диаметром от 3,50″ до 13,5″. Прокладки изготавливаются в соответствии с требованиями стандарта ASTM C923 «Упругие соединители между железобетонными конструкциями колодцев и трубами».

A-Lok STM – Соединитель для систем Storm
Гибкая прокладка, предназначенная для обеспечения непроницаемого для грунта и водонепроницаемого соединения круглых и эллиптических труб, входящих в сборные железобетонные конструкции. Специально разработан для применения там, где нет необходимости в высокопроизводительном санитарном соединителе. Функции прокладки при чистом сжатии выдерживают давление 6 фунтов на квадратный дюйм. гидростатического давления (эквивалентно 13,8 футам глубины).

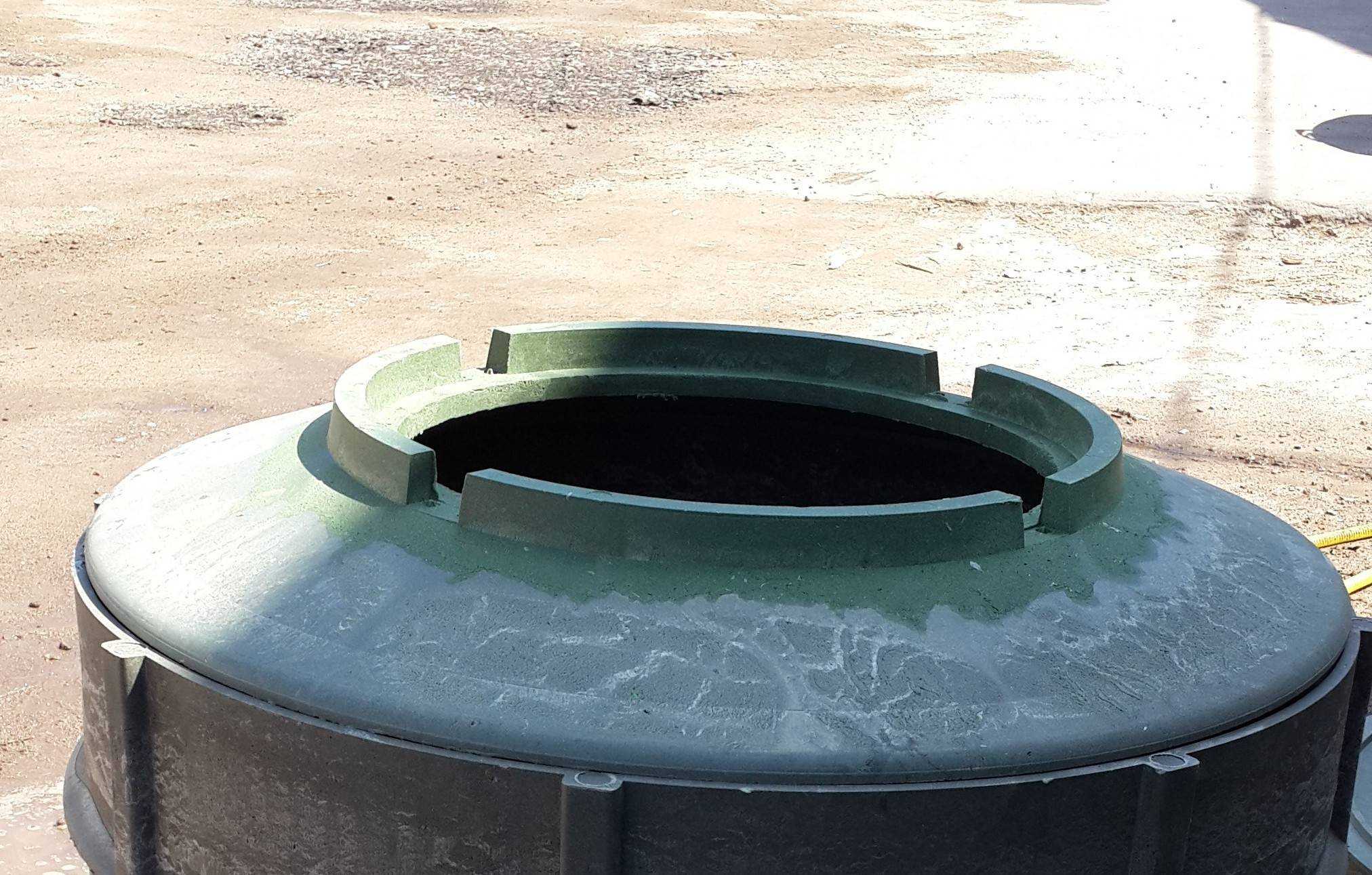

Внутренние и наружные покрытия
Двухкомпонентные эпоксидные покрытия наносятся на заводе, если указано.

Внутренняя часть: эпоксидная смола «Ceramic White» для высокой производительности, толстого слоя и видимости внутри готовой конструкции

Наружная часть: «Enviro-Green» эпоксидная смола для высокой производительности, толстой структуры и эстетичного вида

Dura-Plate 100, внутренняя часть Футеровка из ПВХ для защиты от коррозии
Dura-Plate 100 — это внутренняя облицовка сборных железобетонных конструкций, которая сочетает в себе огромную конструкционную прочность и целостность железобетона с химической стойкостью поливинилхлорида. Ребристая облицовка заливается за одно целое с внутренней поверхностью бетонной конструкции во время изготовления. Структура, облицованная Dura-Plate 100, гарантирует долгий срок службы в суровых условиях, будучи устойчивой к сероводороду, кислотам, щелочам и солям, которые воздействуют на канализационные системы.

Ступеньки из полипропилена
Доступ к люку часто требуется при использовании ступенек. Atlantic предлагает перекладины, установленные на заводе. Ступени обычно устанавливаются с шагом 12 дюймов по всей вертикальной высоте люка.

Полипропиленовые ступени:
Произведено MA Industries
Сополимер полипропилена Пластик, 1/2″, армированный сталью класса 60
Соответствуют требованиям OSHA
Зубья и боковые планки обеспечивают безопасность протектора прокладки для соединения уплотнения
Резиновая прокладка D-Lok для санитарных люков диаметром 48″ и 60″ (уплотнительное кольцо для смотровых колодцев большего размера). Прокладка компрессионной конструкции, изготовленная в соответствии со стандартом ASTM C-443 под названием «Соединения круглых бетонных канализационных и водопропускных труб с использованием резиновых прокладок».
Бутилкаучук для круглых и прямоугольных конструкций. Уплотнение разработано в соответствии с требованиями стандарта ASTM C-990, озаглавленного «Соединения бетонных труб, колодцев, сборных коробчатых секций с использованием предварительно отформованных герметиков для гибких соединений».
Неопрен (1″x3/4″) Прокладки используются для герметизации стыков коробчатых водопропускных труб

Сборные железобетонные каналы для ламинарного потока между трубами
Каналы могут быть отлиты на заводе в круглых люках, квадратных конструкциях и прямоугольных водопропускных трубах. Каналы обеспечивают ламинарный поток жидкости через нашу конструкцию. Традиционный канал люка формируется до осевой линии трубы. Скамейка формируется с шагом 1:12 в сторону канала. Каналы «Слабый поток» и «Рыбные» могут быть залиты в прямоугольные водопропускные трубы, как указано в контрактных документах.

Сборные защитные платформы для глубоких люков
Платформы безопасности часто используются для глубоких люков. Atlantic предоставит заказчику сборную бетонную плиту для использования между секциями стояка на заданной глубине. Эта плита толщиной 12 дюймов имеет нескользящую поверхность с отверстием диаметром 30 дюймов. Традиционно проем устанавливается на 180 градусов от проема выше, чтобы обеспечить посадку. Над отверстием в защитной плите предусмотрены 3 перекладины для облегчения входа и выхода. Затем ступени спускаются к скамейке внизу.

Сборные наружные секции опускаемого основания и манжеты
Часто наружная отводная труба указывается, когда впускной трубопровод находится более чем на 2 фута выше выпускного трубопровода в люке. Это делается для того, чтобы свести к минимуму турбулентность внутри конструкции. Atlantic может предоставить секцию основания люка с монолитным вертикальным отводом под углом 90 градусов. Обратная сторона отвода находится на 1″ выше уровня сточных вод. Подрядчик обеспечивает все необходимые трубопроводы, чтобы довести линию до отметки притока, с тройником, снова выступающим в люк для обеспечения очистки. Вертикальные трубопроводы защищены сборными железобетонными манжетами, уложенными на соответствующую высоту.

Для получения полной информации отправьте электронное письмо в Atlantic Concrete. Наши каталоги продукции и брошюры предоставляются по запросу. Мы также предлагаем чертежи нашей продукции в формате CAD и образец спецификации люка на дискете для указания инженерам в некоторых регионах.

4.6 ЛЮКИ

4.6   ЛАЗЫ

   A.   Описание — Люки должны быть изготовлены из сборных железобетонных профилей и приспособлений, отвечающих требованиям ASTM C478, за исключением изменений, внесенных настоящими спецификациями и деталями на чертежах, и должны быть укомплектованы необходимые трубы канализационные заглушки. Люки должны иметь внутренний диаметр не менее 48 дюймов. или больше, как рекомендует производитель. Должно быть предоставлено заявление производителя о том, что размер люка соответствует размерам и углам входящих труб.

   Городские власти могут потребовать антифлотационные прокладки для люков после проверки необходимых отверстий в грунте.

   B.   Фундаменты — Основания должны быть выполнены в виде двух заливок или монолитно с нижним армированием, связанным с боковым армированием, чтобы образовать цельную конструкцию. Стены должны иметь минимальную толщину 1/12 внутреннего диаметра основания. плюс один (1) дюйм. См. Рисунок 4.6.1.

   Основания должны предусматривать выполнение гибкого соединения между трубой и люком для всех трубных соединений. Гибкие соединения должны быть Kor-N-Seal производства National Pollution Control Systems, Inc.; A-LOK, произведенный A-LOK Products Corporation, или аналогичный, одобренный городскими властями. Гибкие соединения должны быть амортизирующими и устойчивыми к сдвигу; конструкция должна исключать любой прямой контакт между трубой и люком; и должен обеспечивать герметичное, защищенное от инфильтрации соединение с канализацией при отклонении трубы до 10 градусов в любую сторону. Если включение гибких соединений требует базового внутреннего диаметра. больше, чем требуется для стеновых секций, Подрядчик должен предоставить и установить большее основание и утвержденную переходную секцию из сборного железобетона для перехода от большего основания к стеновым секциям.

   Швы между основаниями и секциями стен должны быть такими, как впоследствии указано для стен.

   Если они не отлиты за одно целое с основанием, после установки труб обеспечьте бетонирование ODOT класса F через люк. Перевернутый люк должен иметь глубину, равную половине диаметра канализационной трубы, и должен иметь уклон вверх к стенкам люка примерно на три (3) дюйма. Бетон должен быть гладко затерт и уложен так, чтобы не мешать гибкости шва.

   Фундаменты должны быть установлены отвесно и на надлежащей высоте на подушке из уплотненного известнякового щебня ОДОТ № 57, утвержденного городскими властями.

   C.   Стены и верхние части. Стены должны представлять собой вертикальные стояки с минимальной толщиной стенки 1/12 внутреннего диаметра основания. плюс один (1) дюйм. Верхняя часть должна представлять собой эксцентриковый конус, сужающийся к внутреннему диаметру. не менее 24 дюймов и Н.Д. не менее, чем у колец указанной впоследствии марки. Трубы не должны входить в конусную часть. См. рисунок 4.6.2 для деталей стандартного и неглубокого люка и рисунок 4.6.3 для деталей переходного люка. Люки, слишком мелкие для размещения конусной секции, должны иметь укрепленную верхнюю часть из плоской плиты. Плоские верхние плиты должны быть спроектированы таким образом, чтобы выдерживать транспортную нагрузку H-20, и проектные расчеты должны быть представлены в городские власти. См. Рисунок 4.6.4.

Рисунок 4.6.2

Рисунок 4.6.3

Рисунок 4.6.4

   Смежные секции стояка должны быть прочно скреплены шпоночными соединениями с резиновыми прокладками, отвечающими требованиям ASTM C443. Кроме того, на внешнем буртике всех соединений должен быть предусмотрен предварительно отформованный пластиковый уплотнительный материал. Установка прокладочного материала не должна мешать надлежащей герметизации резиновой прокладки. Предварительно отформованный прокладочный материал должен соответствовать требованиям Федеральной спецификации SS-S-210A и должен быть изготовлен компанией Hamilton-Kent Manufacturing Company; К.Т. Снайдер Компани, Инк.; или равно.

   Каждая рама люка должна быть установлена ​​на соответствующей высоте с помощью сборных железобетонных колец. Кольца должны иметь минимальную высоту четыре (4) дюйма и не должны превышать 12 дюймов в высоту. Кольца, если не указано иное, должны иметь внутренний диаметр. равен отверстию доступа в верхней части люка, а наружный диаметр не менее Н.Д. каркаса люка. Каждое кольцо должно быть помещено в полный слой раствора, состоящего из 1 объемной части портландцемента и 2 частей чистого твердого песка. Внутренняя поверхность колец уровня должна быть покрыта раствором, чтобы обеспечить гладкую общую поверхность от рамы до верха. См. Рисунок 4.6.5.

   Если рама люка должна быть прикреплена к верхней части люка, как указано в пункте 4. 7, верхняя секция и направляющие кольца должны иметь четыре отверстия диаметром 1 дюйм, расположенные так, чтобы они совпадали с отверстиями в отливке, и должны иметь такие размеры как минимум два (2) дюйма бетонного покрытия для отверстий диаметром один (1) дюйм. Отверстия в верхней части должны уходить в бетон не менее чем на шесть (6) дюймов. На поле нельзя делать дырки.

   D.   Ступени. Во всех люках должны быть предусмотрены ступени. Ступени должны соответствовать требованиям ASTM C478 и должны быть изготовлены из армированного полипропилена. Установка люков на тротуаре должна быть такой, чтобы ступени находились в центре полосы движения или между полосами движения, если это возможно, а вне тротуара — так, чтобы ступени располагались вдали от края тротуара, за исключением случаев, когда люк находится внутри. линии канавы, и в этом случае они должны располагаться на высокой стороне откоса кювета.

   Усиленные полипропиленовые ступени должны состоять из 1/2-дюймового стального армирующего стержня, заключенного в сополимерный полипропиленовый пластик, и должны иметь зубчатый гребень ступени и стопорные выступы с каждой стороны гребня ступени. Стальной стержень должен быть непрерывным по всей длине ножек и ступеней. Ступени с прессовой посадкой, вбитые в бетонную стену, должны иметь сопротивление выдергиванию не менее 1500 фунтов на опору, что подтверждается данными испытаний. Для любой конструкции глубиной более четырех (4) футов должны быть предусмотрены ступеньки.

   E.   Канализационные патрубки. Там, где это указано, на люках для будущих канализационных соединений должны быть предусмотрены канализационные патрубки. Заглушки должны быть из труб того же типа, что и предусмотренный в Проекте для соответствующих размеров труб, должны быть не менее двух (2) футов в длину за пределами стены люка и должны заканчиваться полноразмерным раструбом. Установка должна соответствовать разделу II. Конец каждого патрубка должен быть снабжен трубной пробкой (заглушкой), специально предназначенной для использования с трубой. Заглушки должны быть предназначены для постоянного или временного использования, должны быть водонепроницаемыми и сниматься без повреждения трубы.
