Как сделать деревянные стропильные конструкции кровли: Обзор +Видео монтажа
В малоэтажном строительстве для выпуска деревянных стропильных мансард используют, как правило, пиломатериалы древесины хвойных пород.
Для различных элементов и деталей стропильной деревянной системы применяют дерево определенного типа и сорта. При применении пиломатериалов в стропильно-балочной системе нужно учесть следующие свойства и показатели дерева: прочность на изгиб, сжатие, скалывание, плотность дерева и его влажность.
[contents]
Деревянные стропильные конструкции обязательно должны соответствовать специальной степени огнестойкости помещения. Они в обязательно порядке должны быть обработаны специальными огнезащитными средствами и пропитками.
Существует огромное множество разнообразных вариантов и элементов устройства деревянных стропильных конструкций. Существуют следующие виды стропильных конструкций: наслонные или висячие стропила, комбинированные, с затяжкой, и др.
Самыми популярными стропильными конструкциями считаются наслонные и висячие.
Содержание:
Наслонные деревянные стропильные конструкции
Наслонные стропила
Наиболее дешевые из известных типов стропил. Применяются в том случае, если между всеми опорами расстояние не более 6 метров.
Установку их осуществляют в зданиях и помещениях со средней несущей стеной либо столбчатыми промежуточными опорами, опирая концы при этом на внешние стены дома, а среднюю часть – на внутренние стены либо опоры.
Наслонные деревянные стропильные системы выпускаются с разным количеством стоек — это позволяет существенно увеличить ширину всего пролета здания или помещения.

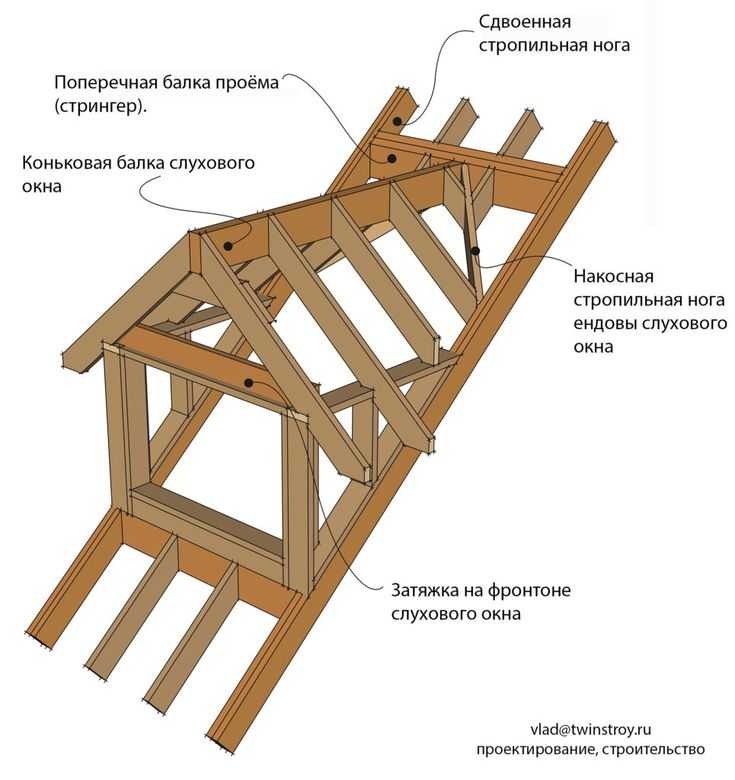

Конструкция крыши
Рассмотрим их варианты:
- одинарные стойки — идут для пролетов не более 12 м, сечением 13–18 см. При установке наслонной деревянной стропильной конструкции с определенной средней опорой под коньковый прогон монтируется стойка со специальными подкосами, которая позволяет увеличить жесткость всей стропильной конструкции и значительно увеличить расстояние между крайними опорами.
Подкосы располагают в верхних зонах подкровельного пространства. - двойные стойки — увеличивают расстояние между крайними опорами за счет двух средних опор, но не более чем на 16 м.
- тройные стойки — идут для пролетов с шириной не более 16 м при наличии поперечных деревянных стен. Деревянные стропильные системы с дополняющими опорами используют в мансардах достаточно редко, как правило, для мансард со студийной свободной планировкой. Также возможно применение таких стропильных деревянных конструкций при создании оригинальных интерьеров, где стойки послужат элементами декора и будут являться неотъемлемой его частью.
Подкосы располагают в верхних зонах подкровельного пространства.Для мансард обычно выбирают деревянные стропильные системы без средних опор, это делается для того, чтобы внутренняя планировка помещения не была в зависимости от расположения данных опор. При одинаковой ширине здания крыша с наслонными деревянными стропилами может получиться более легкой если сравнивать с прочими стропильными системами.
Висячие деревянные стропильные конструкции
Их используют для пролетов крыш 6–12 м без дополняющих опор. К висячими стропилам крепят чердачное перекрытие. Если пролет больше 6 метров, то между верхними концами стропильных ног крепят вертикальный брус.
Чтобы избежать провисания всей конструкции к нижнему концу бруса при помощи хомутиков из полосовой стали крепят горизонтальную затяжку для опоры балок всего чердачного перекрытия. Если пролет до 12 м, то в конструкцию стропил вводят подкосы, которые уменьшают расчетную длину всех стропильных ног.
Висячие деревянные стропила работают как на сжатие, так и изгиб.
Ниже рассмотрим типы стропильных конструкций:
- обычные висячие стропила
- двойные висячие стропила
Не редко для увеличения всей площади чердачного помещения в системе деревянных висячих стропил не применяются затяжки, а используются подкосы.
Мауэрлат крыши
В данном случае стропильные ноги врубаются в сам мауэрлат.
Нижняя плоскость должна лежать на стене, а в верхней нужно сделать определенные врубки для правильного соединения со стропильными ногами.
Все подкосы упираются в конец деревянного бруса. При этом нагрузки, которые скомпенсировала бы затяжка, напрямую передаются на все стены. Как результат, данное решение стропильной деревянной системы возможно лишь при наличии особой массивной конструкции стены дома.
Висячие стропила — это деталей и элементы стропильных конструкций, которые располагаются в одной вертикальной плоскости и соединяются друг с другом при помощи вырубок, болтов, гвоздей, хомутов и скоб.
Существует комбинированная стропильная система — это установка и наслонной, и висячей стропильной конструкции, которые чередуются по очереди. Где отсутствуют промежуточные опоры, применяют висячие стропильные системы, а там где присутствуют, – наслонные стропильные системы.
Стропила с затяжкой
Применяются для пролетов до 15 м. Пролеты данной длины нуждаются в определенных промежуточных распорках, т.
е. в специальных затяжках. Их монтируют на высоте строения между двумя стропилами и связывают. А продольные распорки предотвратят боковой изгиб.
Затяжка стропил крыши
Все конструкции с подпорными деревянными брусьями должны быть собраны в виде стропильных конструкций усиленных специальными подпорками, которые будут опираться на поперечные балки и все несущие стены, а также в виде шпренгельных систем. Понятие шпренгель – это конструктивный элемент по типу незамкнутой треугольной стержневой системы, которая присоединена к главным стропильным несущим конструкциям.
Жесткость конструкции данной крыше придает продольный подкос или распорка. Использование подкосов дает снижение общей нагрузке на всю конструкцию. Вертикальные подкосы обычно крепятся с брусьями либо стойками при помощи врубок, цапф, стальных накладок.
Шпренгельные висячие стропильные деревянные системы
Шпренгель
Вся нагрузка от стропильных ног идет на стойки, которые передают ее дальше на несущие основные стены.
При помощи данной конструкции нагрузка будет распределяться между всеми несущими стенами. Стойки крепятся у оголовков основных несущих стен. Нижние концы всех стоек крепят при помощи подвесных цапф.
Шпренгельные балки выпускают из цельного полнотелого дерева или клееного дощатого массива. Обычно, они небольшой высоты. Хорошая и качественная несущая способность шпренгельных балок осуществляется при помощи шпренгельной системы и подпирающих ее деревянных брусьев.
Шренгельные балки могут покрывать огромные пролеты. Иногда их комплектуют поясами из стали.
Сложные конструкции стропильной системы
Выпускаются по типу стропильных ферм. Решетчатые фермы делятся на типы по форме своих просветов: треугольные, трапецеидальные либо параллельными поясами. Обычно, решетчатые фермы производят симметричными, но возможны и прочие варианты, пример, односкатные формы. Распространенная решетчатая ферма включает в себя верхние и нижние пояса, стойки и раскосы.
Надежное и качественное соединение несущих деревянных конструкций с центральными опорами в одну общую систему называется рамой.
Связанные в раму стойки и балки, обязательно скрепляются или входят друг в друга. На сегодняшний день есть два главных типа рам – двухшарнирные и трехшарнирные. Двухшарнирные рамы комплектуются ригелем, проходящим по всей ширине готовой рамы. Данные рамы наилучшим образом подойдут для конструкций с маленьким углом наклона. Трехшарнирные рамы состоят из двух равных половин, которые подпирают друг друга в районе конька крыши. Трехшарнирные рамы используют там, где необходим более значимый угол наклона.
Расчет стропильных конструкций и окончательный подбор их элементов и деталей доверяйте специалистам. На крышу действуют огромные нагрузки. Помимо собственного веса на нее воздействуют ветровые нагрузки, проливные дожди, град, снег и наледь. Крыша достаточно часто претерпевает разнообразные деформации: начиная от температурных и заканчивая сейсмическими.
Деревянные конструкции крыш | Азбука садовода
Содержание
1 Конструкции крыш из дерева
1.
1 Виды крыш1.2 Выбор конструкции
1.3 Наслонные стропила
1 Виды крышКонструкции крыш из дерева
Эти крыши получили наибольшее распространение в малоэтажном строительстве. Положительными сторонами деревянных конструкций крыши можно назвать долговечность при правильно эксплуатации и защите, относительную дешевизну, экологичность. Отрицательные стороны – вероятность гниения, порчи паразитами, легкая воспламеняемость при неправильной защите.
Виды крыш
По количеству и виду скатов крыши домов различаются, что хорошо видно на рис. 1. Рассмотрим их особенности.
• Односкатные (с одним уклоном от стены до стены). Применяются в зданиях, расположенных на городских улицах, на которых не разрешены водоотвод (водосточные трубы) и сбрасывание снега. Используются также для простейших построек (сараи, гаражи).
• Двускатные – наиболее распространенный вариант кровли, применяется в любых видах зданий.
• Четырехскатные или полувальмовые.
Применяются как архитектурная форма преимущественно в дачном и сельском строительстве.
• Мансардные. Применимы для дачных строений и зданий с целью экономии материалов (при использовании чердака для жилья или для хозяйственных помещений).
• Шатровые четырехскатные (вершины каждого ската сходятся в одной точке). Применяются для зданий с квадратным или многоугольным планом.
• Шпилеобразные (состоят из нескольких крутых треугольников-скатов, соединяющихся в вершине). Перекрывает только часть крыши – эркеры, башни, круглые стеновые конструкции.
Выбор конструкции
Такой выбор зависит от нескольких параметров.
Во-первых, от величины перекрываемых пролетов: чем он больше, тем более массивное сечение стропильных ног необходимо для того, чтоб они выдержали нагрузку от кровли. К примеру, чтобы перекрыть односкатной кровлей строение с пролетом 5 м, будет достаточно применить стропила с шагом 1-1,2 м и сечением 150 х 50 мм, а для того чтобы перекрыть пролет 10 м, потребуется сечение из 2 досок 150 х 50 мм, при этом шаг стропил будет 0,6 м или потребуется клееная балка высотой ориентировочно 30 см.
Во-вторых, от уклона крыши дома (рис. 2). Логично предположить, что на крышах с большим уклоном кровли (от 50 градусов) снег не будет скапливаться, а станет падать на землю под действием силы притяжения, соответственно нагрузка на конструкции будет меньшей, благодаря чему уменьшится сечение стропил. Если же выбрана пологая крыша (уклон до 20 градусов), то сечение стропил увеличится в несколько раз из-за того, что кровле придется воспринимать вес скопившегося снега.
Для покрытия пологих крыш можно выбрать кровельные материалы различного типа. Например, металлочерепица для загородного дома приобрела широкую популярность в строительстве крыш данного типа зданий. Внешний вид такой черепицы мало отличается от натуральной черепичной кровли, при этом имеет свои преимущества – легче и прочнее. Еще одним из плюсов металлочерепицы является ее длительный срок службы и возможность купить ее по доступным ценам.
В-третьих, от требований долговечности конструкций. В целом она должна быть такой же, как и у всего здания.
При этом долговечность крыши при надлежащем уходе и правильной эксплуатации для деревянных конструкций составляет без капитального ремонта 20-30 лет. Это расчетные значения – существует много примеров, когда деревянные крыши эксплуатировались не одну сотню лет в благоприятных условиях эксплуатации.
Рис.1 Виды крыш
1 – односкатная кровля; 2 – двускатная кровля; 3 – четырехскатная вальмовая кровля; 4 – мансардная ломаная кровля; 5 – четырехскатная шатровая кровля; 6 – полувальмовая кровля; 7 – шпилеобразная кровля.
В-четвертых, от огнестойкости конструкции, что является неотъемлемым атрибутом стропильной системы. Для зданий малой этажности (1-2 этажа) деревянные конструкции чердачных крыш должны не терять несущую способность и целостность при действии на них открытого огня не менее 45 мин. Такой предел огнестойкости достигается при помощи оптимального сечения конструкции (чем оно больше, тем дольше крыша выдержит действие огня), а также качественной огнезащиты (цементно-песчаной штукатурки, негорючих матов, антиперенов, защитных красок).
В-пятых, от теплотехнических свойств кровли. Чем теплее кровлю необходимо получить, тем больше она будет весить и тем большее сечение конструкций кровли необходимо выбирать. К примеру, вес плит из минеральной ваты толщиной 100 мм составляет 16-50 кг/кв. м, а такой же толщины пенопласт весит 6-12 кг/кв. м. Поэтому если решено сделать теплый чердак, то вес утепления будет действовать на стропильную систему, и его нужно включить в расчет стропил.
Стропильные системы
Стропильные системы состоят из стропил или стропильных ног (деревянных балок, непосредственно воспринимающих нагрузку кровли), мауэрлата (лежащего вдоль стены бруса, на который опираются стропила), стоек (вертикальных деревянных балок), стяжек (воспринимающих растягивающие усилия крыши), обрешетки (совокупности брусьев, перпендикулярно уложенных на стропильные ноги). Обычно стропильные системы выполняются в 3 видах: с использованием наслонных и висячих стропил и применением деревянных ферм.
Наслонные стропила
Наслонные стропила опираются нижним концом на мауэрлат, а вторым верхним концом – на стену или стойку (рис.
3). Мауэрлат служит для того, чтоб передать и распределить нагрузку от стропил на стену. Стропила идут с шагом от 0,6 до 2 м в зависимости от нагрузки, вида и сорта дерева. Их изготавливают из бруса толщиной 150-200 мм или из составных досок толщиной от 50 мм. Стойки располагаются с шагом 2-3 м. Для увеличения жесткости стропильной конструкции устанавливают горизонтальные связи между стойками в виде бруса шириной 150-200 мм. Необходимо также прикрепить стропильную систему к дому, чтоб ее не унесло ветром, это делается при помощи проволоки (скрутки), которая крепится анкерами к стене (пример крепления крыши скруткой показан на рис. 5).
Такой вид стропильной системы наиболее распространен, так как имеет очень удобную схему и может быть легко изменен в зависимости от конфигурации дома. Он применяется, когда ширина дома больше 7 м, и в нем внутри есть одна или более продольных несущих стен (для опирания стоек).
Висячие стропила
Висячие стропильные системы применяют в домах, где нет посредине несущей стены, на которую можно опереть крышу (рис.
4). Такая система применяется в том случае, если ширина дома не превышает 6-8 м. Также таким видом стропил перекрывают небольшие хозяйственные постройки. В данной схеме стропила нижними концами опираются на боковые стены (без промежуточных опор), чем создают на них большие горизонтальные напряжения. Для увеличения жесткости конструкции устраивают стяжку (затяжку) стропил, благодаря чему уменьшаются распорные усилия и защищаются стены от опрокидывания.
Чем выше находится стяжка, тем более массивной она должна быть, так что эффективнее делать стяжку как можно ниже, но это в свою очередь мешает эксплуатации крыши. Все деревянные конструкции крепятся металлическими накладками, нагелями (гвоздями) и болтами.
Деревянные фермы
Деревянные фермы – наименее распространенный вариант кровли в частном строительстве, используются для перекрывания больших пролетов до 15-20 м. Такие конструкции представляют собой сложные конструктивные системы из деревянной клееной доски или бруса, состоящие из отдельных, связанных между собой элементов (брусьев, доски с сечением от 50 до 150 мм).
Применять их в частном строительстве – неоправданная трата денег и сил. Хотя фермы приобрели популярность в так называемых «канадских домах» строящихся по типовым проектам полностью из древесины.
Валерия Онисько, архитектор, «Сад, огород – кормилец и лекарь» № 21,2013
