Конструкция двухскатной крыши с мансардой: Двухскатная крыша с мансардой своими руками — устройство и монтаж (фото, видео, схемы)

Монтаж двухскатной мансардной крыши: особенности строительства

Навигация по странице

Строительство двускатной крыши

Мансарда — это жилое помещение, располагаемое непосредственно под скатами крыши дома. Очень часто в проект коттеджа или загородного дома закладывают мансардное помещение вместо обычного чердака. Такая мера требует дополнительных затрат, но и выгода очевидна — при правильном обустройстве мансарды жилое пространство увеличивается практически на целый этаж. [toc>

Классическим решением при строительстве мансарды считается ломаная крыша. Ее скаты состоят из двух частей, нижние — почти вертикальные, верхние — более пологие. Такая конструкция создает максимум пространства для подкровельного помещения. Но возведение ломаной крыши своими руками — непростая задача, так как сложной в этом случае получается стропильная система и усложняется укладка кровельного покрытия.

Ломаная мансардная крыша

Более доступный для монтажа своими руками вариант крыши — двухскатная. Это простая треугольная крыша с двумя прямыми скатами. Проект двухскатной крыши составить тоже проще, чем ломаной.

Двухскатная крыша с мансардой

Стропильная система может быть висячей, когда опорой для стропил являются только две стены, или наслонной. В последнем случае дополнительной опорой становится внутренняя несущая стена. Ограничением для висячей конструкции является расстояние между двумя стенами, к которым крепятся стропила, оно не должно превышать 10 м. Если это расстояние больше, то возможна постройка только наслонной конструкции.

Виды стропильных систем

Недостаток двухскатной крыши в том, что из-за небольшого угла наклона скатов некоторый объем пространства по бокам теряется. Частично этот недостаток можно устранить, оборудуя своими руками пустые углы мансарды шкафчиками, полочками и тумбочками.

Пример обустройства мансарды

Реализацию проекта двускатной мансардной крыши можно разделить на несколько этапов. В случае выбора висячей стропильной системы, порядок работ следующий:

1. Укладка мауэрлата.
2. Монтаж балок перекрытия.
3. Сборка и установка стропильной системы.
4. Монтаж теплоизоляции, обрешетки и контробрешетки.
5. Укладка кровельного покрытия.

Монтаж стропильной системы крыши

Мауэрлат

Мауэрлат является важной составляющей кровельной системы каменных и кирпичных зданий. Это брус 100×100 мм, укладываемый на стены, к которым крепятся стропильные ноги. Функцией такой опоры, помимо надежного крепления стропил, является равномерное распределение нагрузки на несущие стены.

Мауэрлат

К стене мауэрлат может крепиться арматурой, анкерными болтами, шпильками. Пористый материал стены, например пенобетон, вынуждает использовать болты, длина которых в 3 раза больше толщины мауэрлата. Причина в том, что крепеж очень легко вытягивается из пористого материала. Самый простой вариант крепления своими руками — обвязывание толстой проволокой, ее укладывают в стену между рядами кирпичей или блоков.

Стропильная система для монтажа

Совет! Для гидроизоляции мауэрлата под него стелется рубероид. Сам брус должен быть обработан антисептическими средствами.

В деревянных бревенчатых постройках роль мауэрлата, как правило, выполняют бревна верхнего венца, поскольку переход от камня или кирпича к дереву не требуется.

Установка мауэрлата на стену

Сборка висячей стропильной конструкции

Следующим шагом по проекту является установка балок перекрытия. Они монтируются на мауэрлат и служат основанием будущего пола мансарды.

Установка деревянных балок перекрытия

https://www.youtube.com/watch?v=eqv4iqbmo_kДалее собираются треугольники из стропильных ног. Сборку своими руками можно делать на земле, после чего готовые конструкции поднимать наверх и устанавливать в вертикальное положение. Верхнее соединение стропильных ног укрепляют ригелем, он фиксирует стропила, а в дальнейшем становится основой для потолка мансарды. На нижних концах стропил делаются запилы для крепления к мауэрлату. Фиксируются такие соединения гвоздями или металлическими скобами.

Устройство двускатной крыши с висячими стропилами

Монтаж стропил двускатной крыши начинают с установки и закрепления крайних треугольников. Между ними натягивается прочная нитка или леска, с помощью которой выдерживают горизонталь при монтаже промежуточных стропил. Каждый установленный треугольник временно закрепляется укосинами в вертикальном положении. Расстояние между треугольниками должно быть одинаковым. В случае дощатых стропил шаг выбирается из диапазона 0,6—1 м. Если же стропила из бруса, то шаг увеличивается до 1,6—2,2 м.

Монтаж стропильной системы

Совет! Хорошим решением является возведение фронтонов еще при строительстве стен. В этом случае крайние треугольники уже есть, так что установка системы стропил упрощается.

Строительство дома с двухскатной крышей

Особенности наслонной стропильной системы

Висячая стропильная конструкция крыши больше подходит для мансарды, так как при этом пространство внутри избавлено от дополнительных стоек. Но если все-таки в проекте выбрана наслонная конструкция двускатной крыши, то есть имеется внутренняя несущая стена, то нужно уделить внимание дополнительным элементам.

Строение стропильной системы двухскатной крыши

Сначала на внутреннюю стену монтируется лежень. Обычно это брус, подобный мауэрлату, 100×100 мм или 150×150 мм. И крепится он аналогично (гидроизоляция тоже нужна). Далее на лежень устанавливаются стойки, а на них крепится коньковый прогон (коньковый брус), его параметры — 150×50 мм или 200×50 мм. Получившаяся конструкция должна быть закреплена укосинами. После этого можно устанавливать стропильные ноги. Верхними концами их крепят к коньковому прогону, нижними — к мауэрлату.

Двухскатная крыша наслонной конструкции

Монтаж заканчивается зашиванием фронтонов, после чего, согласно проекту, можно приступать к работе с теплоизоляцией и кровлей.

Монтаж стропильной системы двускатной кровли

Обрешетка, контробрешетка, утепление

После монтажа стропильной системы двускатной крыши делается обрешетка. Ее шаг, а также наличие контробрешетки зависит от кровельного материала и наличия слоев гидро-, тепло- и звукоизоляции. Для мансарды, которая будет использоваться как жилое помещение, такие слои обязательны. Исключением могут быть лишь постройки в южных регионах, где холодной погоды практически не бывает.

Обрешетка кровли

Чтобы защитить обитателей мансарды от холода и сырости необходимо сделать так называемый кровельный пирог. Утепляющий слой, например минеральная вата, при соприкосновении с водой теряет значительную часть своих теплоизолирующих свойств. А если в намокшем состоянии она замерзнет, то впоследствии просто рассыплется, став совершенно непригодной.

Обрешетка двускатной кровли

Гидроизоляция

Для защиты от влаги, проникающей через кровельное покрытие, на стропила крепится пленка, слой гидроизоляции. Она кладется внахлест (10—15 см), начиная снизу. Крепится скобами с помощью степлера. Стыки должны быть склеены водостойким скотчем. Натягивать пленку не нужно, лучше, если она будет провисать. Рекомендуется использовать не просто пленку, а супердиффузионную мембрану. Ее преимущество в том, что помимо защиты от просочившихся через кровлю капель воды или конденсата, она способствует выведению влаги, которая все-таки попала в утеплитель, в виде испарений. Такая паропроницаемая подкровельная гидроизоляция обеспечивает просушку утепляющего материала.

Гидроизоляция двускатной крыши

Далее на стропила набивается контробрешетка. Ее назначение — сделать крепление гидроизоляции более надежным, а также увеличить просвет между ней и кровельным покрытием. Своими руками все это проделать несложно.

Гидроизоляция кровли

https://www.youtube.com/watch?v=FN7iAuxgKbI

Какое кровельное покрытие предпочтительно

Жилое мансардное помещение требует соответствующего кровельного покрытия. Нежелательно использовать кровельное железо и металлический профиль. Высокая теплопроводность металла потребует дополнительных расходов на улучшение теплоизоляции. Аналогично обстоит дело с уровнем шума — металлическая кровля будет причиной дискомфорта во время дождя и града. Лучше использовать битумную или натуральную черепицу. Еврошифер тоже подойдет. Монтировать кровлю двускатной крыши своими руками можно сразу после укладки обрешетки на гидроизоляцию.

Двускатная крыша из черепицы

Тепло- и пароизоляция мансарды

Утеплитель устанавливается изнутри помещения. Удобен в этом случае материал в форме плит. Если их ширина на 10—15 см больше расстояния между стропилами, то они встают враспор и хорошо держатся. Для жилищ средней полосы России потребуется несколько слоев утеплителя. Это должно быть отражено в проекте.

Гидроизоляция кровли

Слой пароизоляции крепится снизу к утеплителю, так как испарения, поднимающиеся из жилого помещения к кровле, не должны попадать в утеплитель. Паропроницаемость пленки, используемой для пароизоляции, должна быть минимальной, в идеале — нулевой. Для крепления используются скобы и степлер. Затем монтируется обрешетка.

Утепление и пароизоляция мансардной крыши

Известный отечественный производитель пароизолирующих пленок — «Изоспан». Из зарубежных следует отметить люксембургский «Тайвек». Его продукция самая дорогостоящая, но по качеству превосходит аналоги других производителей.

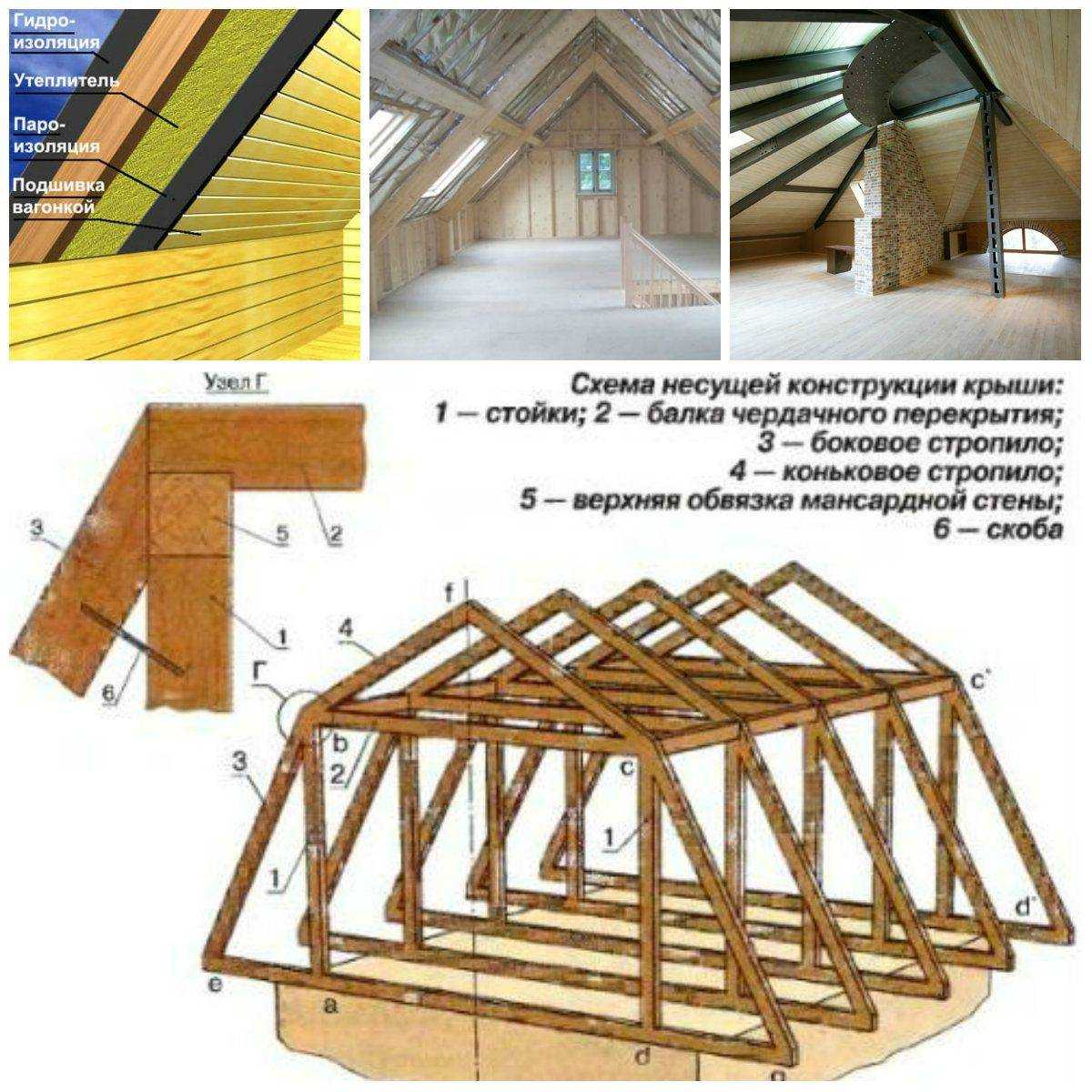

Кровельный пирог

Утепление мансарды

https://www.youtube.com/watch?v=3fPfjCtM7Vg

схема мансардной двухскатной крыши

Содержание статьи

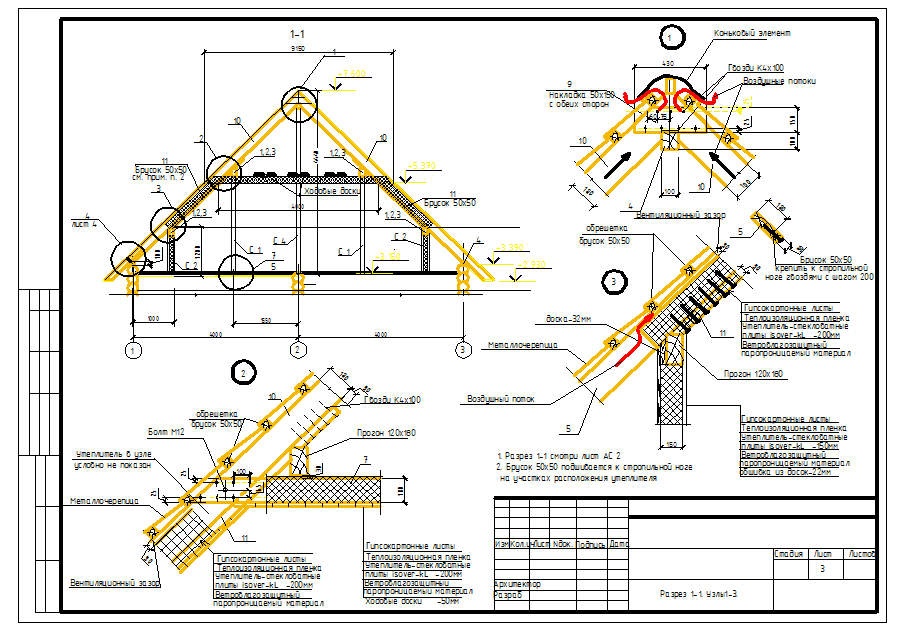

Стропильная система мансардной крыши — чертежи

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

Стропильная система мансардной крыши — чертежи

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

• Планировку дома;
• Габаритные размеры;
• Толщину стен;
• Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

• Делим

длину

• строения на

расстояние

• между опорами. Для небольшого загородного дома

оптимальный шаг

• установки стропил –

1 м

. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

• Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет

450 градусов

• , то в верхней точке брусья опираются друг на друга под углом в

900

• . Верхнее соединение фиксируется металлической накладкой.

Затяжка-ригель

крепится саморезами на высоте предполагаемого потолка мансарды;

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

• Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
• Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
• Гидроизоляционная пленка – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
• Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

• Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
• Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
• К нижнему краю стропил крепят карниз;
• Через 30 см от карниза устанавливают следующую линию обрешетки;
• Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
• Соединяют деревянные ламели обрешетки на пересечении со стропилами;
• Дополнительный ряд устанавливают на 10 см ниже конька кровли;
• На торцевых стропилах закрепляют ветровые наличники;
• Сравнивают диагонали скатов крыши.

После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

Кровельные материалы и их крепление

Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

В завершение кровельных работ крепят коньковые элементы и торцовые планки.

Изнутри крышу утепляют и прокладывают пароизоляционный слой.

Тепло- и пароизоляция двускатной крыши мансардного помещения

Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

Оборудование стропильной системы мансардной крыши: чертежи

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши

1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши https://www.youtube.com/watch?v=bATB9PZEA1o

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
2. Прогоны. Предназначены для соединения стропил.
3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
5. Конек. Место верхнего крепления скатов мансардной кровли.
6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Типы, Преимущества, Компоненты, Недостатки, Дизайн, Стоимость

Гошант Коммана

Гошант Коммана

Менеджер проектов в dailycivilfacts

Опубликовано 4 марта 2023 г.

+ Подписаться

Двускатная крыша является одним из наиболее распространенных типов крыш домов и зданий. Он имеет две наклонные стороны, которые встречаются на гребне или вершине, создавая треугольную форму. В этой статье мы рассмотрим различные типы двускатных крыш, их преимущества и недостатки, их компоненты, конструкции и стоимость.

Типы двускатных крыш

Существует несколько типов двускатных крыш, в том числе:

1. Боковой фронтон: наиболее распространенный тип двускатной крыши, где конек проходит параллельно боковым стенам здания.
2. Поперечный фронтон: двускатная крыша, состоящая из двух или более секций двускатной крыши, пересекающихся под прямым углом.
3. Голландский фронтон: комбинация двускатной и вальмовой крыш с фронтоном с небольшой секцией вальмовой крыши.
4. Передний фронтон: двускатная крыша, конек которой проходит перпендикулярно передней стене здания.

Преимущества двускатных крыш

Двускатные крыши имеют ряд преимуществ, в том числе:

1. Простота конструкции: Двускатные крыши имеют простую конструкцию, которую легко строить и обслуживать.
2. Эффективный водоотвод. Двускатные крыши предназначены для быстрого и эффективного отвода воды.
3. Чердачное пространство: двускатные крыши создают треугольное чердачное пространство, которое можно использовать для хранения или жилого помещения.
4. Вентиляция. Двускатные крыши обеспечивают легкую вентиляцию, помогая регулировать температуру и предотвращая накопление влаги.

Еще одним преимуществом двускатных крыш является отличная вентиляция. Это связано с тем, что треугольная форма крыши позволяет горячему воздуху подниматься вверх, а холодный воздух всасывается через нижние части крыши. Эта естественная вентиляция может помочь регулировать температуру внутри дома и улучшить качество воздуха в помещении.

Недостатки двускатных крыш

Несмотря на свои преимущества, двускатные крыши также имеют некоторые недостатки, в том числе:

1. Склонность к повреждению ветром: Двускатные крыши более подвержены повреждению ветром, чем другие типы крыш, например, шатры.
2. Ограниченная устойчивость к снегу и льду: двускатные крыши могут быть склонны к накоплению снега и льда, что может привести к повреждению, если их не очистить должным образом.
3. Ограниченная энергоэффективность: двускатные крыши могут быть менее энергоэффективными, чем другие типы крыш, поскольку они обеспечивают меньшую изоляцию и вентиляцию.

У двускатных крыш много преимуществ, но есть и недостатки. Одна потенциальная проблема с двускатными крышами заключается в том, что они могут быть более подвержены ветровым повреждениям, чем другие типы крыш. Это связано с тем, что треугольная форма крыши создает большую площадь поверхности, на которой ветер может поймать и поднять крышу с дома.

Еще одна потенциальная проблема с двускатными крышами заключается в том, что их сложнее и дороже построить, чем другие типы крыш. Это связано с тем, что треугольная форма крыши требует больше материалов и труда для строительства, а также может потребоваться дополнительная опора конструкции, чтобы выдержать вес крыши.

Подробнее

5 самых популярных конструкций двускатных крыш

Когда дело доходит до выбора конструкции крыши для вашего дома, необходимо учитывать множество факторов. Одним из важных факторов является климат, в котором вы живете. Например, если вы живете в районе с сильным ветром, вам нужно убедиться, что ваша крыша рассчитана на такие условия.

Другим важным фактором, который следует учитывать, является общий вид, который вы надеетесь получить для своего дома. Двускатные крыши являются популярным выбором для многих домовладельцев, потому что они предлагают ряд преимуществ и могут быть спроектированы в соответствии с различными стилями.

В этой статье от T. Simpson Roofing мы рассмотрим пять самых популярных конструкций двускатных крыш, чтобы дать вам лучшее представление о том, что доступно. Мы также коснемся функций и преимуществ каждой конструкции, а также некоторых вещей, о которых следует помнить, если вы рассматриваете двускатную крышу для собственного дома.

Что такое двускатная крыша?

Прежде чем мы углубимся в различные типы двускатных крыш, важно понять, что такое двускатная крыша и как она работает.

Двускатная крыша представляет собой тип скатной крыши, которая имеет две наклонные стороны, которые соединяются коньком посередине. Две стороны обычно симметричны, что придает крыше треугольную форму.

Двускатные крыши являются одним из самых популярных кровельных конструкций как для жилых домов, так и для предприятий. Они часто используются в домах в традиционном стиле, но их также можно использовать в более современных проектах.

Есть несколько причин, по которым двускатные крыши так популярны. Одна из причин заключается в том, что они очень хорошо сбрасывают воду и снег, что делает их идеальными для районов с сильными дождями или сильным снегопадом.

Другая причина в том, что двускатные крыши обеспечивают хорошую вентиляцию. Конструкция двускатной крыши позволяет горячему воздуху подниматься вверх и выходить через вентиляционное отверстие конька, что помогает сохранять прохладу на чердаке летом.

Наконец, двускатные крыши добавляют вашему дому дополнительное жилое пространство. Поскольку наклон крыши создает дополнительное пространство, многие домовладельцы предпочитают использовать это пространство для дополнительной спальни, домашнего офиса или склада.

В чем разница между двускатной и вальмовой крышами?

Важно отметить, что двускатные крыши — это не то же самое, что вальмовые крыши. Хотя оба типа крыш имеют наклонные стороны, вальмовые крыши имеют четыре стороны, а двускатные крыши имеют только две стороны, которые сходятся на коньке крыши, образуя форму «А».

Вальмовые крыши более популярны в районах с сильным ветром, так как дополнительные стороны помогают повысить устойчивость крыши. Однако вальмовые крыши могут быть более сложными и дорогими в строительстве, чем двускатные.

Когда дело доходит до выбора между двускатной и вальмовой крышей, важно учитывать ваш климат и общий вид, который вы хотите получить от своего дома.

Если вы живете в районе с

th сильными ветрами, лучшим вариантом может быть четырехскатная крыша. Однако, если вы ищете крышу в традиционном стиле с хорошей вентиляцией, дополнительным жилым пространством и потенциалом для более эстетичного декора, такого как фронтоны и фронтонные кронштейны, двускатная крыша, вероятно, будет лучшим выбором.

Что такое декоративные фронтоны?

Говоря об эстетичном декоре фронтонов, кратко коснемся декоративных фронтонов. Как следует из названия, декоративные фронтоны — это просто фронтоны, которые были дополнены дополнительными элементами дизайна, чтобы придать им более приятный вид.

К наиболее распространенным элементам оформления фронтонов относятся фронтоны, карнизы и кронштейны.

• Фронтоны представляют собой треугольные куски дерева или камня, которые размещаются наверху фронтона.
• Карнизы представляют собой горизонтальные куски дерева или камня, которые проходят по краю фронтона.
• Кронштейны представляют собой небольшие декоративные элементы из дерева или металла, которые размещаются под карнизом.

Декоративные фронтоны можно использовать как в традиционных, так и в современных домах, и их можно настроить в соответствии с вашим личным вкусом и стилем.

Взгляд на популярные конструкции двускатных крыш

Теперь, когда мы рассмотрели основы двускатных крыш, давайте подробнее рассмотрим пять самых популярных конструкций.

1. Классическая двускатная крыша

Классическая двускатная крыша – это наиболее традиционный тип двускатной крыши. Он характеризуется двумя наклонными сторонами и треугольной формой. Этот тип крыши часто используется в домах в стиле Кейп-Код и других традиционных конструкциях.

Одним из преимуществ классической открытой двускатной крыши является то, что она очень хорошо отводит воду и снег. Крутой наклон крыши позволяет дождю и снегу быстро стекать, что помогает предотвратить скопление воды и протечек. Как и другие двускатные крыши, этот тип крыши обеспечивает эффективную вентиляцию.

2. Двускатная крыша

Двускатная крыша похожа на классическую открытую двускатную крышу, но имеет коробчатую форму на концах крыши. Этот тип крыши часто используется в домах в стиле ранчо и других современных проектах.

Одним из преимуществ коробчатой ​​двускатной крыши является то, что она предлагает больше пространства над головой, чем традиционная двускатная крыша. Это дополнительное пространство может быть полезно, если вы используете свой чердак для хранения или если вы хотите добавить дополнительную спальню или домашний офис.

3. Вальмовая крыша

Вальмовая крыша представляет собой двускатную крышу с двумя скатами с каждой стороны. Нижний скат круче верхнего, что придает крыше характерный вид сарая.

Этот тип крыши часто используется в амбарах, а также в домах в голландском колониальном стиле. Если вы стремитесь к уникальному, характерному виду, вальмовая крыша — хороший вариант. И, как и другие двускатные крыши, вальмовая отлично подходит для большого количества дополнительного пространства в верхних частях вашего дома.

4. Крестообразная двускатная крыша

Крестообразная двускатная крыша представляет собой тип двускатной крыши с двумя или более наклонными сторонами, пересекающимися на коньке. Этот тип крыши часто используется в домах со сложной планировкой, требующих нескольких фронтонов, например, в домах с пристроенными гаражами, верандами или отдельными крыльями. №

Помимо отвода воды и снега, лучшей вентиляции и большего пространства, крестообразная двускатная крыша также обладает хорошей устойчивостью. Пересекающиеся фронтоны помогают укрепить конструкцию крыши, снижая вероятность ее обрушения или повреждения во время сильного шторма.

5. Крыша солончака

Крыша солончака представляет собой тип двускатной крыши с двумя скатами, но нижний скат длиннее верхнего. Этот тип крыши получил свое название из-за сходства с деревянными ящиками, которые использовались для хранения соли в колониальной Америке. Крыши из солончаков часто используются в домах в колониальном стиле и других традиционных конструкциях.

Преимущество соляных крыш в том, что они предлагают много дополнительного пространства в верхней части дома, а асимметричный дизайн придает вашему дому нотку характера.

Нужна помощь в выборе крыши? T. Simpson Roofing может помочь!

Если вы не уверены, какой тип двускатной крыши подходит для вашего дома, T.
