Конструкция холодной крыши из металлочерепицы: Устройство холодной кровли: материалы и монтаж

Устройство холодной кровли из металлочерепицы: очередность работ

Сегодня при строительстве жилого дома используются различные варианты конструкций кровли, но самым простым является холодная крыша. Такое устройство отлично подходит, когда чердачное пространство не используется в качестве жилого дополнительного помещения. Сама схема такой крыши очень проста: несущие конструкции, гидроизоляция, обрешетка и контробрешетка плюс кровельный материал.

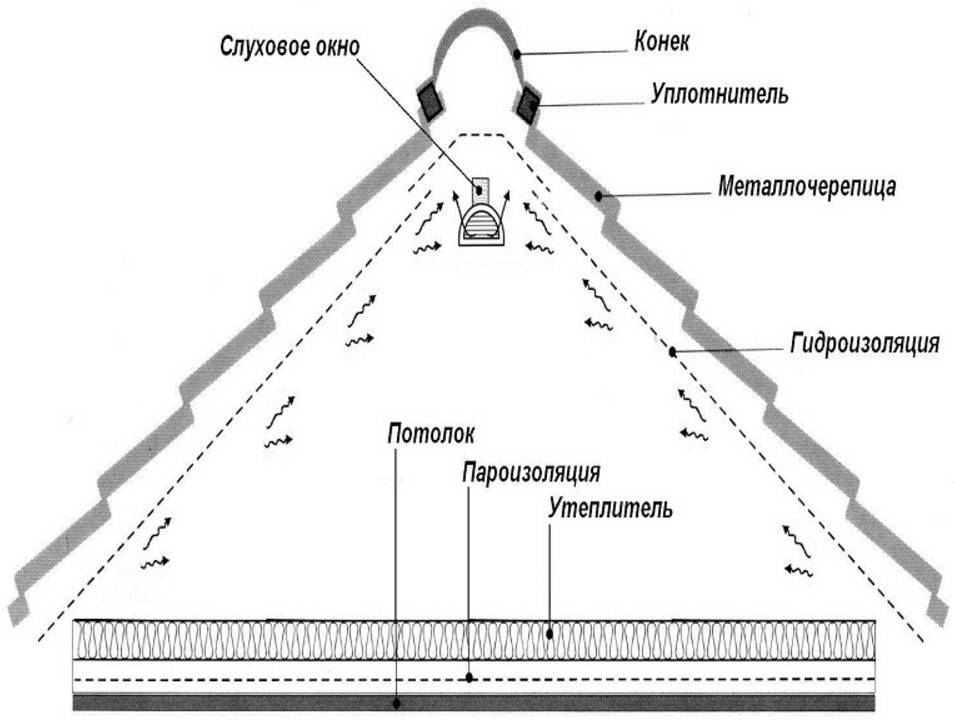

Схема устройства холодной кровли.

Особенности монтажа подобной холодной кровли состоят в том, что необходимо обеспечить вентиляционный зазор для вывода конденсата, чтобы защитить не только несущие конструкции, но и кровельное покрытие в виде металлочерепицы от негативного влияния влаги.

Сам монтаж такой крыши не отличается какими-либо сложностями, главное – это правильно закрепить профилированный металлический лист таким образом, чтобы осадки не проникали через стыки под его поверхность. Перед тем как начинать строительство, следует произвести все требуемые расчеты, рассчитать угол наклона, шаг обрешетки, определиться со способом крепления листов металлочерепицы.

Особенности холодной кровли

Схема кровли холодного типа.

Холодная крыша отличается от теплой по своему устройству, хотя сама конструкция ее предельно проста. Единственное, что надо учесть, это вариант кровельного покрытия. При использовании металлочерепицы следует обеспечить вентиляционный зазор для правильного вывода конденсата из подкровельного пространства. Это делается, чтобы стальной лист не был подвержен коррозии.

Устройство холодной крыши представляет собой монтаж стропильной системы, на которую укладывают мембрану или полиэтиленовую пленку для гидроизоляции. После этого прибивается контробрешетка, обрешетка и покрытие в виде металлочерепицы.

Особенностями такой крыши является полное отсутствие слоя теплоизолятора, наличие вентиляционных выходов под коньком и на скатах для вывода влаги. Проектирование и монтаж не составляют трудностей, главное – это правильно провести все предварительные расчеты.

Сам монтаж включает в себя такие особенности:

1. Если в будущем планируется устройство теплой крыши, то надо подойти очень тщательно к выбору мембраны для защиты от излишков влаги. Для будущей мансарды подходит только специализированная гидроизоляция в виде мембран, производимая из ПВХ.
2. Если в дальнейшем утепление не планируется, то используется микроперфорированная гидроизоляция, предназначенная специально для холодных кровель. Такая пленка не позволяет укладывать рядом с ней теплоизоляционные материалы, то есть при дальнейшем утеплении придется потратиться и на новую мембрану. Если это условие не выполнить, то кровля в дальнейшем практически не будет защищена от влаги, утеплитель будет постоянно мокрым, а покрытие крыши будет подвержено коррозии.

Вернуться к оглавлению

Очередность работ

Схема устройства скатной кровли без утепления.

Для укладки гидрозащитной мембраны необходимо помнить, что ее монтаж осуществляется с некоторым провисом, примерно на 20 мм. Такое устройство позволяет обеспечить стекание конденсата, то есть осуществляется защита стропил и других элементов крыши от влаги. Чтобы вода эффективно испарялась, а не застаивалась, создавая неблагоприятную атмосферу, необходимо обеспечить наличие вентиляционного зазора, который делается между гидроизоляционной пленкой и коньком крыши.

Такой разрыв позволяет воздуху беспрепятственного циркулировать в подкровельном пространстве, выводя все следы конденсата. Сама мембрана для защиты кровли не должна иметь разрывов и других дефектов, крепить ее следует, используя строительный степлер.

Обязательно выполняется нахлест, края пленки надо крепить при помощи скотча.

Из особенностей, которыми отличается холодная кровля, следует отметить, что ее можно сооружать для любого климатического региона. Многие ошибочно полагают, что такой тип крыши совершенно не подходит для северного региона, но это не так. Именно тут холодный чердак является традиционным решением для жилого дома. Само чердачное перекрытие утепляется, то есть использование холодной кровли никак не сказывается на внутреннем микроклимате верхних этажей. Сам чердак может даже не использоваться, так как монтаж слоя утеплителя между верхним этажом и подкровельным пространством решает все проблемы, касающиеся потери тепла.

Схема устройства фальцевой кровли.

При сооружении холодной крыши следует не забывать и о таком этапе работ, как правильная изоляция технологических отверстий и выходов. Для этого все вентиляционные шахты, дымоходы, входы на поверхность крыши необходимо теплоизолировать. Это позволит избежать таких неприятностей, как обледенение, образование конденсата, проникновение осадков, потери тепла.

Для покрытия крыши такой конструкции можно применять самый различный кровельный материал. Чаще всего это металлочерепица, монтаж которой не составляет никаких проблем. Такой вариант считается оптимальным, так как все работы по укладке выполняются в максимально короткое время, дополнительных работ проводить не требуется. Можно для покрытия использовать и другие материалы, например, гибкую черепицу. Но здесь уже возникает ряд технологических трудностей, которые способны сделать монтаж более дорогим и сложным. Поэтому использование металлического профилированного листа в данном случае предпочтительно.

Вернуться к оглавлению

Кровельный пирог под металлочерепицу

Устройство холодной кровли под металлочерепицу – это один из самых простых вариантов. Кроме несущих конструкций, такая крыша включает в себя кровельный материал в виде металлочерепицы, обрешетку, слой гидроизоляции. Монтаж такой кровли очень прост: на стропильную систему при помощи строительного степлера либо мелких оцинкованных гвоздиков крепится гидроизоляционная пленка. После этого ее прижимают саморезами по дереву, которыми будет крепится контробрешетка, шаг которой зависит от типа листа металлочерепицы. Размер таких досок должен составлять 25 на 100 мм, в некоторых случаях используется сплошное покрытие из листов фанеры или ДСП.

Схема кровельного пирога.

Гидроизоляционная пленка (это может быть специальная ПВХ мембрана или полиэтиленовая пленка) должна укладываться на крышу с небольшим провисанием. При этом на ней недопустимы разрывы и прочие дефекты. Уровень провисания пленки кровли должен составлять от 15 до 25 мм. Это позволит обеспечить должную вентиляцию нижней стороны гидроизоляции, отвод конденсата с нее на карнизную планку, после чего в водосточный лоток. Если этого не сделать, то конструкция кровли будет подвержена негативному влиянию влаги, а это приведет к разрушениям.

При устройстве холодной крыши из металлочерепицы необходимо помнить, что металлический лист и тонкий слой гидроизоляции не обеспечивает должной защиты от шума, который при сильном дожде может возникнуть. Именно по этой причине холодные кровли из стального листа редко делаются без утепления, выступающего отличным звукоизолятором. Холодный чердак поэтому получается неиспользуемым.

Структура подобной крыши включает в себя такие обязательные слои:

Схема монтажа кровельного пирога.

1. Со стороны жилых помещений сначала идет слой пароизоляции с односторонней проницаемостью, то есть конденсат выпускается из помещения, но не проникает внутрь.
2. Стропильная система крыши, продольные прогоны, то есть несущая конструкция.
3. Гидроизоляция. Пленка должна немного провисать, чтобы обеспечить вывод конденсата.
4. Контробрешетка, монтаж которой осуществляется параллельно установленным стропилам. Доски контробрешетки прижимают гидроизоляцию, обеспечивая ее дополнительное крепление.
5. Обрешетка холодной крыши выполняется из деревянного бруса, сечение которого чаще всего составляет 50 на 50 мм. Монтаж ее осуществляется с шагом в 35-45 см вдоль скатов. Шаг может различаться, так же как и материал для обрешетки, зависит это от того, какой именно тип металлочерепицы используется, какой уклон для кровли был выбран.
6. Листы металлочерепицы.

Вернуться к оглавлению

Что еще потребуется?

Для монтажа крыши с такой конструкцией необходимо брать самые простые инструменты и материалы, которые не отличаются большой стоимостью. Кроме деревянных досок для устройства стропильной системы, обрешетки и контробрешетки следует приготовить пароизоляцию, гидроизоляционную мембрану, расчетное количество листов металлочерепицы. В качестве крепежных элементов применяются скобы, оцинкованные гвозди, саморезы по дереву и металлу. При расчете стальных листов необходимо помнить, что могут понадобиться различные доборные элементы, например, коньковая черепица, ендовы, карнизы и прочее.

Устройство холодной кровли отличается от теплой тем, что в данном случае не используется слой утеплителя, то есть между пароизоляцией и гидроизоляционной мембраны нет слоя утеплителя. Применимы такие крыши в том случае, когда чердачное пространство под ними не используется.

Устройство холодной кровли: выбор материала и монтаж

• Конструкция холодной кровли
• Выбор материала для холодной кровли

Интернет и всевозможные тематические печатные издания пестрят объявлениями о строительстве дачи «под ключ». Как правило, в предложении указывается устройство крыши с «кровельным пирогом» и описываются преимущества какого-то утеплителя. Но возникает естественный вопрос, а всегда ли необходимо утеплять кровлю?

Есть ли смысл в утеплении хозяйственной постройки, скажем, сарая или в затратах на утепление нежилого чердака? Может, все-таки, достаточно ограничиться утеплением перекрытия последнего этажа под чердачным помещение? А ведь расход в последнем случае окажется значительно меньше, поскольку обрабатываемая площадь существенно меньше, чем площадь крыши.

Очевидно, что для некоторых типов построек нет абсолютно никакой необходимости в утеплении кровли.

В каких же случаях лучше иметь холодную кровлю, и как обустроить ее лучшим образом?

Холодную кровлю сооружают обычно по двум причинам:

• когда теплая кровля просто не нужна или
• из соображений экономии.

Специалисты-строители считают беспочвенным утепление чердачного помещения, если в строящемся доме не предполагается мансарда. В равной степени это можно отнести и к хозяйственным постройкам.

Следует учесть, что устройство холодной кровли, совсем не означает, что отпадает необходимость вентиляции подкровельного пространства – она обязательно должна присутствовать в любом доме или постройке. Осуществлять ее можно, устроив двойную кровлю или при помощи слуховых окон.

Конструкция холодной кровли ↑

Холодная кровля имеет достаточно простую конструкцию.

На внутреннюю поверхность металлической кровли довольно часто выпадает конденсат, который отрицательно воздействует на чердачное пространство. Чтобы защититься от него достаточно уложить на стропила пленку или гидроизоляционную мембрану

Далее последовательно, в указанном порядке выполняют следующие действия:

• сверху прибивают сначала контробрешетку,
• следом обрешетку,
• затем устанавливают непосредственно кровельное покрытие.

Из подкровельного пространства водяные пары выводят посредством специальных вентиляционных выходов под коньком и на скатах. Что же касается чердачного помещения, его дополнительно вентилируют через имеющиеся слуховые окна.

Благодаря простоте конструкции, процесс проектирования, монтажа и эксплуатации холодной кровли значительно облегчается.

Выбор материала для холодной кровли ↑

Устройство холодной кровли и используемые материалы имеют некоторые особенности. К примеру, нужно осмотрительно выбирать гидроизоляционные материалы. Обычно для холодной кровли используют микроперфорированную гидроизоляционную пленку, которая, кстати, довольно доступна по цене. Монтируют ее с провисанием в 20 мм, что позволяет воде, которая за счет капиллярного эффекта просачивается через пленку, свободно стекаться к середине прогона и не увлажнять стропила. Чтобы воздух выходил беспрепятственно, в гидроизоляции под коньком делают разрыв.

Однако к подобной пленке невозможно вплотную смонтировать утеплитель. Дело в том, что при соприкосновении с утеплителем пленка теряет изолирующие свойства и утеплитель фактически намокает.Так что, если в будущем предполагается обустроить, утеплить мансарду или чердак, лучше воспользоваться гидроизоляционной мембраной.

При устройстве холодной кровли можно в качестве покрытия использовать все традиционные материалы, для которых не требуется сплошное основание. Однако оптимальным решением, как считают специалисты, является профилированный лист или металлочерепица, которые представляют собой технологичные, долговечные и надежные кровельные материалы.

Стальной профилированный лист

Самым простым решением холодной кровли в случае нежилой постройки является использование стального профилированного листа, снабженного антиконденсатным покрытием. Этот материал, имеющий структуру синтетического войлока, наносится на обратную сторону профлиста непосредственно в процессе изготовления.

Между переплетенными волокнами синтетического войлока расположено множество крошечных воздушных полостей, за счет которых покрытие накапливает и удерживает в себе определенное количество влаги (до 1 л/кв.м). С повышением температуры воздуха она начинает усиленно испаряться. При этом фактически отпадает необходимость в устройстве контробрешетки или укладывать гидроизоляционную пленку.

Монтаж кровли из профилированного листа, имеющего антиконденсатное покрытие, выполняют аналогично монтажу обычного пофнастила. Для монтажных работ не нужны ни специализированный инструмент, ни дополнительные приспособления. При использовании этого материала достигается 30-процентная экономия от стоимости согласно смете.

Антиконденсатное покрытие ослабляет шум ветра, града и дождя, препятствует образованию плесени и грибка, и легко очищается под давлением при помощи воды от загрязнений.
