Копка котлована под фундамент: Копка котлована под фундамент

Рытье котлованов под фундамент в Москве, цена за 1 м3

Без ленточного, свайного, плитного или комбинированного основания не обходится ни одно строительство, поэтому рытье котлована под фундамент — один из основных типов земляных работ.

В компании «ПрогрессАвтоСтрой» вы можете заказать разработку котлована под фундамент частного и многоквартирного дома, склада, промышленного объекта, построек любого типа и сложности. Техника и оборудование компании используются для реализации небольших частных проектов, а также справляются с масштабными задачами.

Цены на рытье котлованов за 1м3

Оставьте заявку

Рытье котлованов под фундамент начинается с исследований грунта

Предварительное изучение проекта будущего котолована, особенностей грунта — обязательный этап, подготовка к основным работам (см. Все этапы устройства котлована). Важно рассчитать воздействие внешних условий на конструкцию, выбрать технику для работы, организовать рытье. При определении глубины разработки учитывают 2 фактора:

1. Глубину промерзания грунта. Если расположить бетонное основание выше точки образования льда, то неизбежно появляются проблемы со вспучиванием грунта в котловане— замерзшая влага разрушает материал, в конструкции появляются трещины. Постройка перекашивается или частично разрушается.
2. Уровень залегания грунтовых вод. При излишнем погружении во влажную землю котлованы пропитываются водой. Повышенная влажность вызывает преждевременное разрушение бетона. При строительстве котлована в таких условиях требуется дополнительная усиленная гидроизоляция конструкции.

В идеальной ситуации фундамент располагают между плоскостью промерзания, но не доходя до грунтовых вод. Такие условия встречаются редко, поэтому прежде чем выкопать котлован под фундамент требуется продумать защитные меры.

В плане земляных работ глубина основания и структура грунта влияют на выбор техники для котлована. При углублении в скалистый грунт используется предварительное разрыхление гидромолотом или взрывным способом, для работ на глубине применяются грейферы, масштабные разработки проводят драглайном — для каждого случая в компании «ПрогрессАвтоСтрой» найдется подходящая технология, оборудование и специалисты для разработки котлована.

Технология устройства котлована под фундамент объекта с подвалом или цокольным этажом

При возведении постройки с подвалом и цокольным этажом котлован под фундамент разрабатывается по всей площади здания. В зависимости от масштаба котлована для работы используются экскаваторы с прямой лопатой, погрузчики, бульдозеры. Если погружения в забой не требуется, то работают экскаваторы с обратной лопатой, грейферы и драглайны, а для уплотнения и выравнивания площадки применяют передвижные механизмы.

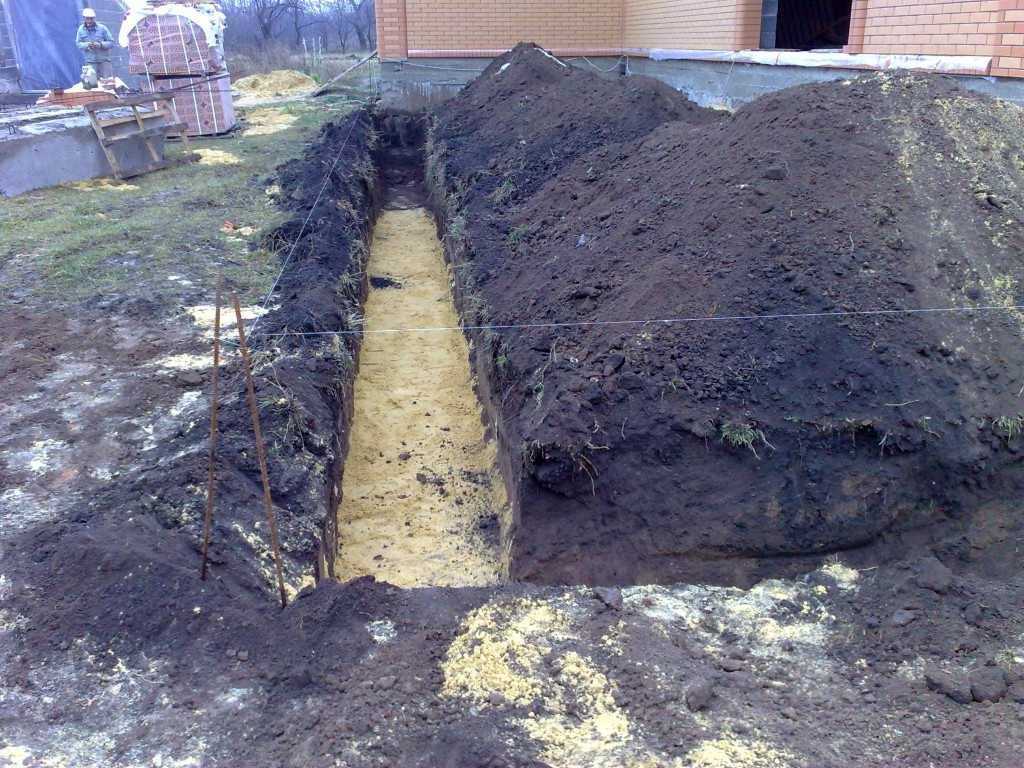

Для ленточного фундамента

При сооружении ленточного основания требуется разработка грунта под фундамент в виде траншей. Для ускорения завершения рытья котлована могут использоваться многоковшовые экскаваторы, но чаще траншеи копают экскаватором с обратной лопатой или грейфером. Технология не требует погружения машин в забой, производится с отгрузкой грунта в отвал или на борт самосвала.

Для столбчатого фундамента

Столбы ниже уровня промерзания грунта — популярная замена свайного фундамента, которая часто используется при постройке небольших зданий, частных домов и хозяйственных построек. Для сооружения требуются углубления под каждую опору. Для рытья котлована используется экскаватор с обратной лопатой или грейфер (для мягкого или заранее разрыхленного грунта), которые быстро сформируют котлован под дом в виде углублений для каждой опорной точки.

Оставьте заявку

Котлованы и земляные работы при сооружении промышленных объектов

Комбинированные (их еще называют континуальные) многоуровневые фундаменты для сооружения мостов, объектов промышленного назначения, спортивных объектов, гидротехнических сооружений, складских комплексов, торговых центров и прочих случаев, когда требуется кардинальная переработка ландшафта. При работе на таких объектах обычно требуется копать котлован под фундамент каждого здания и конструкции, выравнивать площадки, создавать земляные сооружения.

Этапы разработки котлована под фундамент

1. Создание проекта. Изучаем чертежи здания, расчеты фундамента, данные геологической разведки, чтобы котлован соответствовал полностью всем требованиям.
2. Составление техпроцесса. Учитываем объем лишнего грунта из котлована, подбираем комплект техники для работы, выстраиваем схему взаимодействия машин. Если для выполнения задачи приезжает несколько единиц техники (землеройные, землеройно-транспортировочные, для уплотнения и вывоза грунта), то требуется грамотная настройка взаимодействия машин.
3. Подготовка территории. Сооружение временных подъездных путей, инфраструктуры для отдыха и проживания рабочих у котлована, точек стоянки, заправки и ухода за техникой.
4. Доставка машин и оборудования. Часть техники приезжает своим ходом, другие доставляют на специальных прицепах для тяжелого оборудования.

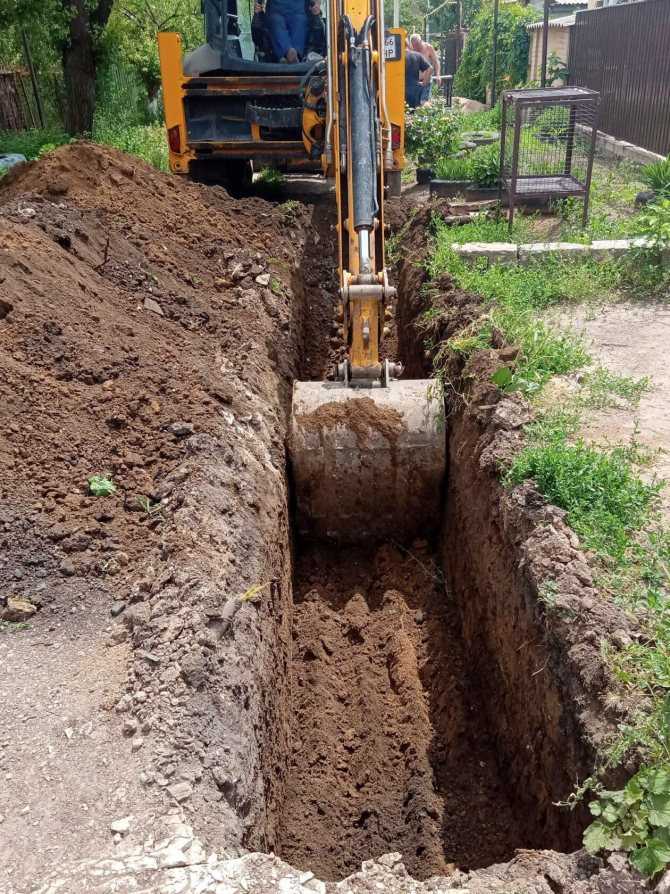

5. Рытье котлована под фундамент экскаватором с точным выполнением требований техпроцесса. Соблюдение правил гарантирует минимум издержек и снижение простоев и затрат на лишние действия.

Сотрудники компании «ПрогрессАвтоСтрой» работают по схеме, без пропуска основных пунктов, выполняют все требования проекта и последовательность техпроцесса. При устройстве фундамента в котловане многое зависит от профессионализма рабочих, поэтому мы используем только собственных проверенных специалистов.

Как заказать котлован для фундамента дома, хозяйственной постройки или промышленного объекта

Позвоните в «ПрогрессАвтоСтрой» и сообщите подробности задачи: тип фундамента, характеристики грунта, параметры здания. Обычно перед началом работ на объект отправляется инженер, который на месте предлагает решения: подбирает комплект техники для котлована, составляет список подготовительных и основных мероприятий, примерный план работ.

Позвоните и получите подробную информацию о возможностях, предложениях «ПрогрессАвтоСтрой», базовой стоимости котлована для фундаментов разного типа.

Котлован под фундамент своми руками: от подготовки до результата

20 Февраль 2017      Стройэксперт      Главная страница » Фундамент » Монтаж      Просмотров:
6851

Процесс разработки котлована

Прочный и качественный фундамент – это залог надежности строительной конструкции. Правильно возведенное основание позволяет не задумываться о ремонте здания много лет. Построить надежный фундамент можно только при последовательном выполнении всех работ. Одним из этапов устройства фундамента является рытье и разработка котлована.

• Подготовительный процесс
• Как рассчитать размер котлована
• Котлован под ленточный фундамент
• Котлован под монолитную плиту фундамента
• Котлован для столбчатого фундамента
• Стоимость обустройства котлована

Подготовительный процесс

На первый взгляд может показаться, что вырыть котлован под фундамент несложно. Однако, чтобы правильно выполнить все работы, необходимо провести ряд дополнительных действий:

Подготовка почвы для рытья котлована

• Анализ грунта позволяет определить его состояние в планируемом месте строительства.
• Оценка будущего строения помогает изучить габариты дома, его планируемый вес и предполагаемую нагрузку на почву.
• Изучение климата в регионе и сезонные подвижки грунта.

Полученные результаты помогут выбрать оптимальный тип фундамента, чтобы определить параметры будущего котлована.

к оглавлению ↑

Как рассчитать размер котлована

Перед тем, как начать работы по разработке котлована, необходимо определить его размер и форму основания. Эти параметры зависят от выбранного типа фундамента. Для возведения монолитного плитного основания котлован будет иметь форму прямоугольника. Ленточный фундамент обустраивается в котловане в виде траншеи. Для столбчатого основания необходимы скважины. Длина и ширина котлована зависят от размеров планируемой конструкции. Чтобы фасадная отделка не располагалась над пустотой, необходимо возвести фундамент больше строения на 40 см. Стены котлована необходимо срезать под углом 45⁰, что предотвратит осыпание грунта.

Размеры котлована

Что касается глубины котлована, то здесь играют роль два фактора:

• Уровень промерзания грунта. Дно фундамента должно располагаться ниже этой точки на 30-40 см.
• Уровень грунтовых вод. Этот показатель также ограничивает глубину котлована. Грунтовые воды должны располагаться ниже подошвы котлована на 0,5 метра.

к оглавлению ↑

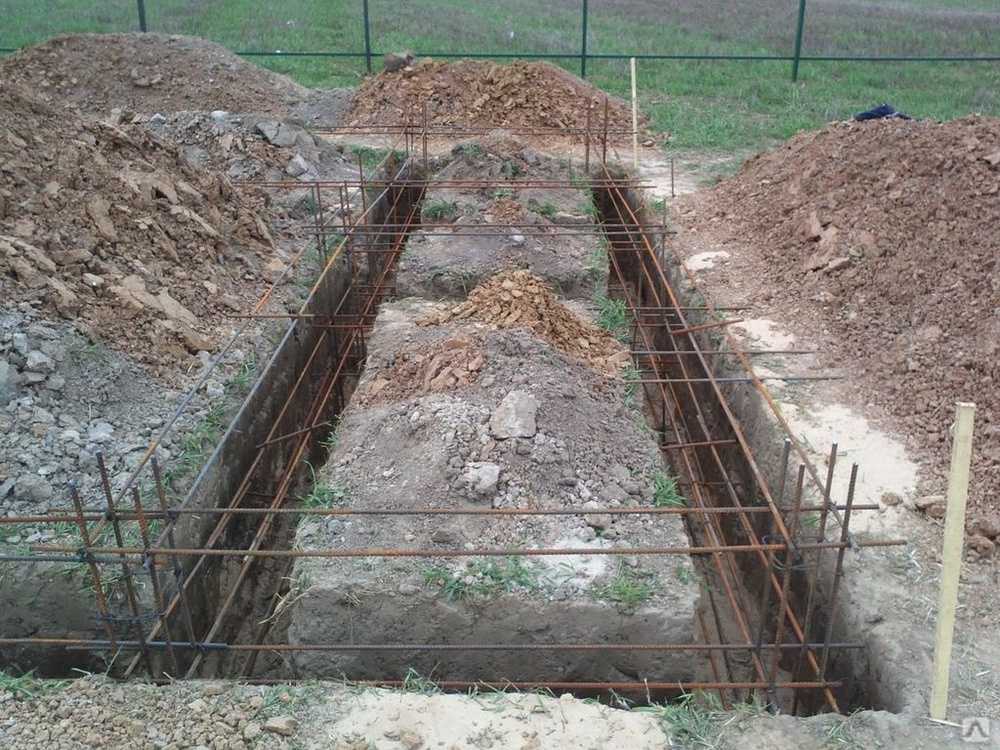

Котлован под ленточный фундамент

Ленточный фундамент возводится на основании, выполненном из блоков, кирпича или бетона. Для этого роют траншею, размеры которой превышают габариты строения на 30-40 см. Также принимается во внимание обустройство опалубки внутри котлована.

На первом этапе выравнивают поверхность участка. Затем начинают рыть траншею. Выполнять работы этого вида можно самостоятельно с помощью лопаты. Не исключается возможность использования строительной техники, которая облегчит физический труд. Однако применение специализированных машин требует значительных дополнительных затрат.

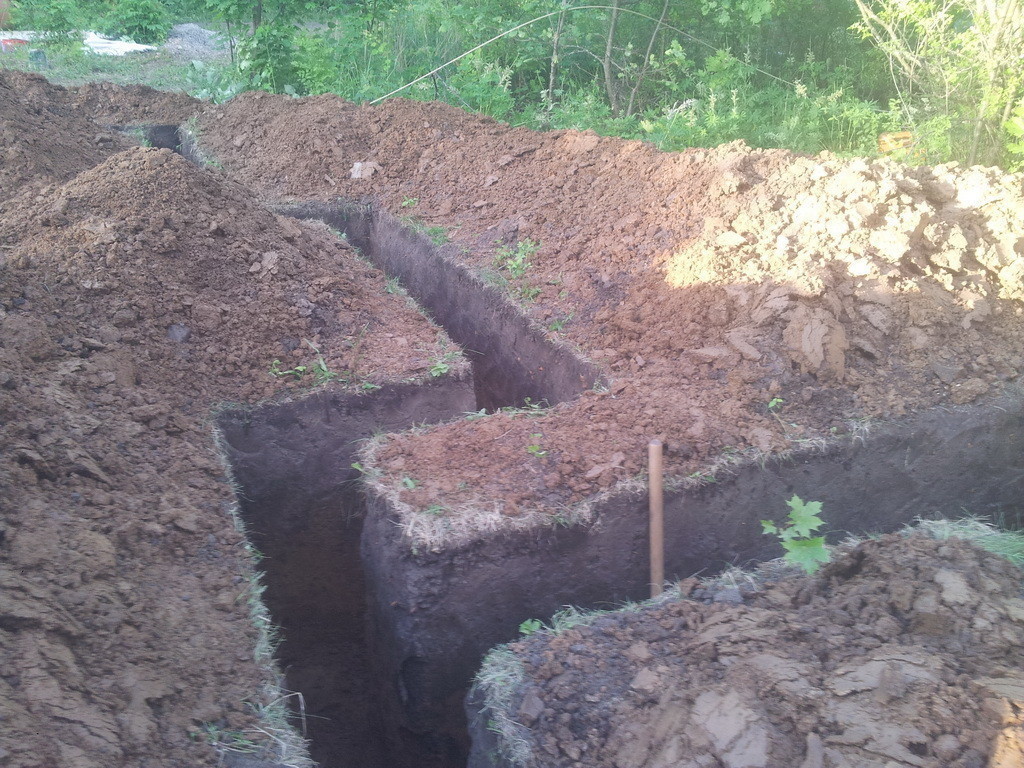

Котлован для ленточного фундамента

Извлеченный грунт можно использовать для обустройства ландшафта на участке, для обратной засыпки фундамента или для обустройства дренажной системы. Лишний грунт необходимо утилизировать.

к оглавлению ↑

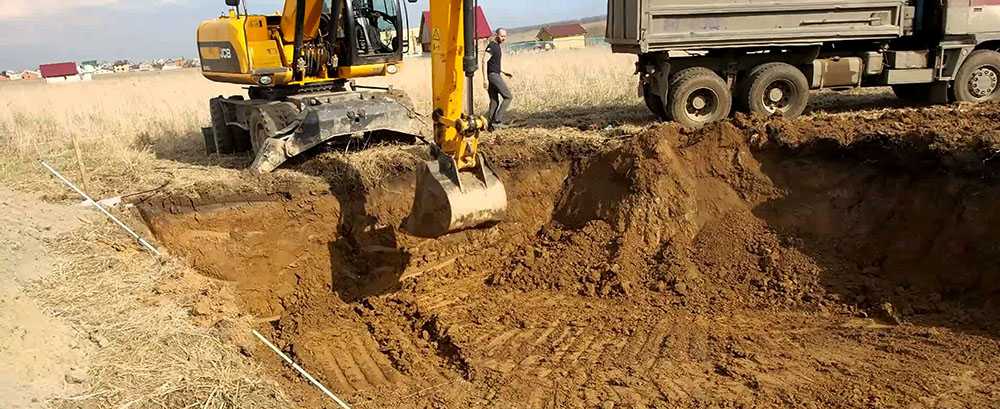

Котлован под монолитную плиту фундамента

Плитный фундамент требует наличие котлована в форме прямоугольника, при обустройстве которого необходимо соблюдать некоторые правила:

• Размер котлована должен соответствовать габаритам будущего строения.
• Стенки котлована под фундамент плитного типа должны иметь форму ступенек, высота которых 0,5 метра, а ширина – 0,25 метра.
• Разработка котлована больших размеров проводится с применением специальной строительной техники: бульдозеров, экскаваторов и самосвалов.

Котлован под монолитную плиту

Работы по обустройству котлована проводятся в следующем порядке:

1. Снимают верхний плодородный слой толщиной до 30 см, поверхность выравнивают.
2. На подготовленной площадке делают разметку будущего котлована.
3. Делают первую выемку грунта на глубину около 50 см. Выемка грунта ведется от центра к краю участка.
4. Проводят вторую выемку грунта. При этом ее границы уменьшают на 0,25 метра в сравнении с первой выемкой.
5. Дно полученного котлована выравнивают своими руками с помощью лопат.
6. Заливают подошву фундамента.

к оглавлению ↑

Котлован для столбчатого фундамента

Для возведения столбчатого фундамента необходим котлован в виде траншеи глубиной около 0,5 метра. На дне траншеи обустраиваются скважины, в которых монтируют столбы.

Процесс обустройства котлована под столбчатый фундамент выглядит следующим образом:

1. По всему участку снимается 30 см плодородного верхнего слоя грунта.
2. Делается разметка котлована.
3. По периметру котлована роют траншею глубиной 50 см и шириной до 1 метра.
4. Начиная с углов котлована, по всей траншее бурят скважины размером 50*50*50 см.
5. На дне каждой скважины обустраивают подошву под столбы.

Что использовать для обустройства котлована: технику или ручной труд?

Будущая постройка во многом определяет форму и размер котлована. Следовательно, обустраивать котлован придется в соответствии с его размерами.

Ручной труд обойдется дешевле, но потребуется много сил и времени. В то же время экскаватор может за короткий срок извлечь большое количество грунта, но его услуги потребуют значительных финансовых затрат.

При выполнении небольшого объема работ выгоднее нанять бригаду землекопов, так как их услуги будут стоить дешевле. Да и арендовать технику в этом случае будет неэффективно.

Использование ручного труда выгоднее и в том случае, когда нет возможности для работы специализированной техники. Такая ситуация может возникнуть при затрудненном подъезде к участку, а также если участок расположен на крутом склоне.

к оглавлению ↑

Стоимость обустройства котлована

Уже на этапе планирования возникает вопрос, сколько будет стоить выполнение работ на том или ином этапе. Расценки на строительные работы в первую очередь зависят от региона. Организация или наемные рабочие имеют право устанавливать свою цену на выполнение какой-либо работы. Кроме того, на стоимость обустройства котлована могут оказывать влияние следующие факторы:

• Особенности ландшафта в месте строительства. Участок в лесном массиве потребует дополнительных расходов на удаление деревьев и их корней. Заболоченные участки необходимо предварительно осушать. Работы на песчаных грунтах требуют дополнительного укрепления стенок котлована.
• Тип грунта и уровень грунтовых вод в некоторых случаях усложняют работу по обустройству котлована.
• Вид планируемого фундамента определяет параметры котлована и затраты на его разработку.
• Использование специализированной техники или бригады наемных рабочих также влияет на стоимость работы. Крупногабаритные машины к месту работы доставляют специальным транспортом, что непременно ведет к дополнительным затратам.

Подготовка котлована под фундамент – это очень ответственный этап. От правильного и точного выполнения работ по обустройству котлована зависит то, какие затраты будут необходимы для проведения дальнейшего строительства.

Процедура земляных работ для фундамента — Разметка, меры безопасности

🕑 Время чтения: 1 минута

Процедура земляных работ для строительства фундамента требует расчистки площадки, разметки, земляных работ и мер безопасности в зависимости от глубины земляных работ.

Содержание:

• Расчистка площадки перед земляными работами для фундамента
• Разметка фундамента для земляных работ
• Процедура земляных работ для фундамента
  • Открытая настилка для земляных работ в мягких и рыхлых грунтах
  • Обезвоживание котлована
• Бетонирование фундамента при котловане

Расчистка площадки перед земляными работами для фундамента

Перед началом земляных работ для предлагаемого фундамента площадка должна быть очищена от растительности, хвороста, пней деревьев и т. д. Корни деревьев должны быть удалены не менее чем на 30 см ниже уровня фундамента. Ямы, образовавшиеся из-за корней деревьев, старых фундаментов и т.п., засыпаются грунтом и уплотняются.

Разметка фундамента для земляных работ

Для определения схемы котлована фундамента на площадке устанавливается отметка каменным столбом и соединяется с ближайшей типовой отметкой. Уровни площадки следует брать с интервалом от 5 до 10 м в зависимости от рельефа местности и важности здания.
Осевые линии стен отмечены натянутыми на деревянные колышки, вбитые на концах, нитками. Осевые линии перпендикулярных стен отмечают, размечая прямой угол стальными рулетками или, что предпочтительнее, теодолитом.
Вынос стен должен быть облегчен постоянным рядом столбов (сторона не менее 25 см), уложенных параллельно на подходящем расстоянии от периферии здания, чтобы они не мешали земляным работам. Столбы должны быть расположены на стыках поперечных стен и наружной стены и должны быть заложены достаточно глубоко, чтобы они не были нарушены при выемке фундамента.
Осевые линии стен должны быть продолжены и отмечены на оштукатуренных вершинах столбов. Верхушки столбов можно оставить на одном уровне, предпочтительно на уровне цоколя. В прямоугольных или квадратных установках диагонали должны быть проверены для обеспечения точности разбивки.

Процедура земляных работ для фундамента

Для небольших построек земляные работы ведутся вручную с помощью кирки, лома. лопаты и т. д. В случае больших зданий и глубоких земляных работ можно использовать механическое землеройное оборудование.
Для твердых грунтов при глубине котлована менее 1,5 м борта траншеи не нуждаются во внешней опоре. Если почва рыхлая или выемка глубокая, требуется какая-то подпорка, чтобы защитить стороны от падения.
Обшивка и распорка могут быть прерывистыми или непрерывными в зависимости от характера почвы и глубины раскопок. В случае прерывистой или «открытой» обшивки и распорки все стороны траншей не покрываются.
Вертикальные доски (известные как доски для столбов) размером 250 x 40 мм необходимой длины можно размещать с промежутками около 50 см. Они должны быть отделены друг от друга горизонтальными стенками из прочной древесины сечением 100 х 100 мм на расстоянии не менее 1,2 м и подкреплены поперечиной квадратного сечения 100 х 100 мм или диаметром 100 мм.
В случае мягких грунтов используется непрерывная или «плотная» обшивка, а вертикальные доски соприкасаются друг с другом без каких-либо зазоров, как показано на рисунке.

Рис. Стены и доски для перекрытий – Процедура раскопок для фундамента

Открытая настилка для земляных работ в мягких и рыхлых грунтах

Если почва очень мягкая и рыхлая. Доски должны располагаться горизонтально по бокам котлована и поддерживаться вертикальными ригелями, которые должны быть подвешены к таким же деревянным частям на противоположной стороне траншеи. Необходимо соблюдать осторожность при извлечении деревянных элементов после завершения фундаментных работ, чтобы не произошло обрушение траншеи.

Обезвоживание котлована

Строительство фундамента ниже уровня грунтовых вод создает проблемы заболачивания. Поэтому очень часто необходимо осушить участок раскопок.
В ходе земляных работ необходимо выполнить несколько операций, таких как укладка бетонного основания, укладка железобетонной плиты плота, строительство каменной кладки и т. д. Таким образом, работа может выполняться более эффективно, если земляная площадка остается сухой.
Уменьшить уровень воды ниже дна котлована
Для того, чтобы место раскопок оставалось сухим, уровень грунтовых вод должен поддерживаться не менее чем на 0,5 м ниже дна котлована. Существует несколько методов понижения уровня грунтовых вод. Информация, полученная в результате исследования участка и почвы, может оказаться полезной при выборе наиболее подходящего и экономичного метода обезвоживания.
Обезвоживание для неглубоких фундаментов
Для достаточно плотного грунта и неглубоких выемок простейший способ состоит в том, чтобы иметь дренажи по краям выемки и собирать воду в отстойниках и удалять ее вычерпыванием или откачкой. Это самый экономичный метод, и его можно выполнить с помощью неквалифицированной рабочей силы и очень простого оборудования.
Обезвоживание для больших раскопок и глубоких фундаментов
Там, где необходимо осушать большие котлованы, такие как для плотов, 9Можно использовать иглофильтровую систему 0047 . Иглопойнт состоит из перфорированной трубы длиной 120 см и диаметром 4 см с клапаном для регулирования потока и экраном для предотвращения попадания грязи и т. д.
Эти иглофильтры устанавливаются по периферии выемки на необходимой глубине и отстоят друг от друга примерно на 1 м. Точное расстояние можно определить в зависимости от типа почвы.
Иглофильтры окружены песчано-гравийным фильтром и имеют стояки диаметром от 5 до 7,5 см. Эти трубы соединены с напорной трубой, которая присоединена к всасывающему насосу высокой производительности. Подземные воды извлекаются насосами и отводятся от места раскопок.

Рис. Снижение уровня грунтовых вод с помощью иглофильтра

Бетонирование фундамента при раскопках

В случае каменной стены основание обычно делается из цементно-бетонной смеси в соотношении 1:4:8 или 1:5:10 (цемент: песок: крупный заполнитель). Размер крупного заполнителя ограничен 40 мм. Для этой цели также можно использовать известковый бетон .
Для ответственных работ замешивание бетона следует производить в механической мешалке. Бетон следует укладывать (не забрасывать) слоями не более 15 см и хорошо утрамбовывать.
Бетон должен лежать защищенным влажными джутовыми мешками примерно через 1 или 2 часа укладки. Регулярное отверждение следует начинать через 24 часа и продолжать в течение 10 дней.
Кладочные работы над бетоном основания можно начинать через 3 дня после укладки бетона, но отверждение вместе с кладкой следует продолжать.
Для железобетонных фундаментов колонн и ростверков укладывают выравнивающий слой из тощего бетона толщиной 75 мм, чтобы иметь ровную и незагрязненную поверхность для укладки арматуры. 9. 2022 18 ноября; 22 (22): 8952.

дои: 10.3390/s22228952.

Лэй Ян
¹

2
, Сяоин Гоу
¹
, Цзэншунь Чен
³
, Юньфэй Фу
⁴
, Го Ли
¹
, Лунфэй Ченг
¹
, Сюаньи Сюэ
³
, Ю Цзян
¹

Принадлежности

• ¹ Школа гражданского строительства, Чунцинский университет «Три ущелья», Чунцин 404100, Китай.
• ² Государственная ключевая лаборатория строительства горных мостов и тоннелей, Чунцинский университет Цзяотун, Чунцин 400074, Китай.
• ³ Школа гражданского строительства Чунцинского университета, Чунцин 400045, Китай.
• ⁴ Факультет гражданского и экологического проектирования, Гонконгский университет науки и технологии, Clear Water Bay, Коулун, Гонконг 999077, Китай.

• PMID:

  36433546

• PMCID:

  PMC9699459

• DOI:

  10.3390/с22228952

Бесплатная статья ЧВК

Лэй Ян и др.

Датчики (Базель).

2022 .

Бесплатная статья ЧВК

. 2022 18 ноября; 22 (22): 8952.

дои: 10.3390/s22228952.

Авторы

Лэй Ян
¹

2
, Сяоин Гоу
¹
, Цзэншунь Чен
³
, Юньфэй Фу
⁴
, Го Ли
¹
, Лунфэй Ченг
¹
, Сюаньи Сюэ
³
, Ю Цзян
¹

Принадлежности

• ¹ Школа гражданского строительства, Чунцинский университет «Три ущелья», Чунцин 404100, Китай.
• ² Государственная ключевая лаборатория строительства горных мостов и тоннелей, Чунцинский университет Цзяотун, Чунцин 400074, Китай.
• ³ Школа гражданского строительства Чунцинского университета, Чунцин 400045, Китай.
• ⁴ Факультет гражданского и экологического проектирования, Гонконгский университет науки и технологий, Клируотер Бэй, Коулун, Гонконг 999077, Китай.

• PMID:

  36433546

• PMCID:

  PMC9699459

• DOI:

  10.3390/с22228952

Абстрактный

В статье исследуется котлован проекта висячего моста в районе водохранилища Три ущелья. Карьер расположен под неустойчивым массивом горных пород и оползневым телом; его основная литология — аргиллит. Проект котлована моста в основном использует взрывные работы для ускорения строительства. Однако, как техника, опасная для инженерной безопасности, взрывная вибрация легко вызывает разрушение окружающих пластов, тем самым вызывая неустойчивость откосов и обрушение массива горных пород. Кроме того, следует учитывать три основные проблемы: сложные условия местности, трудности буровзрывной выемки анкеров и чрезвычайно высокий риск строительства. Поэтому выдвигаются комплексные меры по контролю риска с использованием методов иерархической выемки и взрывных работ с минимальным зарядом. После того, как с помощью моделирования методом конечных элементов была подтверждена осуществимость этих мер, они были успешно применены к фактическому строительству. Кроме того, в этой статье предлагается использовать фибробетон для усиления подпорных стенок склона и моделировать усиленный эффект на основе приведенного выше исследования. Результаты показывают, что схема управления рисками является разумной, что не только обеспечивает процесс строительства, но и гарантирует устойчивость откоса и неустойчивого скального массива. При этом откос армирован фибробетоном, что эффективно уменьшает толщину защитной стены. Наконец, статья может стать ценным справочником по аналогичным инженерным проектам по всему миру.

Ключевые слова:

взрывные работы; котлован; меры контроля риска; подвесной мост.
