Красная линия застройки : определение и стандарты
Если вы уже строили на своем участке что-либо, то встречались с понятием «красная линия». Если только планируете, то вам предстоит узнать, что это такое. И зачем вообще нужна красная линия застройки, где она проходит.
Красная линия застройки предназначена не только для разделения участков. Основная задача — сверить нормативы расстояний между постройками на участке и по отношению к соседям.
Очень важно точно определять место прохождения красной линии. Ведь в случае, если постройка заходит за нее, то ее могут снести или потребовать перенести.
Участки, находящиеся в собственности, отделяются красным цветом от общественных территорий. Их утверждение происходит при составлении проекта планировки территории. Увидеть их можно в генплане городских округов и поселений, а также в межевании.
Раньше понятие «красная линия» означало границы микрорайонов и кварталов от улиц и площадей городов и поселков; границы земельных участков. Теперь сюда относится и значение допустимого сближения при соседстве земельных участков. Также учитывается расстояние при возведении жилых и других построек на участке.
Стандарты красной линии застройки
Чтобы определить расчетные показатели, важно правильно оформить необходимые документы. К таковым следует отнести:
- СПОЗУ (схема планировочной организации земельного участка) — это чертеж, без которого, по сути, невозможно возведение постройки. Границы здесь нанесены еще до получения согласия на строительство.
- ГПЗУ (градостроительный план земельного участка) — отображает красные линии и планировку более подробно. Нужен для ведения работ внутри собственного участка. Новый объект строительства необходимо вписать в ГПЗУ.
Прежде всего, красная линия застройки нужна для соблюдения требований пожарной безопасности. Таким образом сводится к минимуму вероятность возгорания соседних строений. Помимо этого, еще один немаловажный момент — это сам процесс тушения. Пожарной технике нужна возможность подъезда к месту возгорания.
Минимальное расстояние между жилым домом и красной линией улицы должно быть 5 м, от красной линии проезда – 3 м.
Отмерять расстояние следует от стены дома или элементов, выступающих на 50 м (крыльцо, эркер, навес).
Минимальное расстояние между деревянными домами должно быть 15 м;
Между деревянным и кирпичным – 10 м;
Между кирпичными домами – 6 м.
Нормы расстояний в пределах своего участка
Дом (жилое помещение) должен располагаться на следующих минимальных расстояниях от других построек:
- колодец (скважина) — 8 м;
- баня (сауна или душ) — 8 м;
- постройки для содержания животных и птиц — 15 м.
- места сбора отходов, уборные — 15 м;
Расстояние между колодцем (или скважиной) и отдельно стоящим туалетом или местом сбора мусора должно быть не меньше 8 метров.

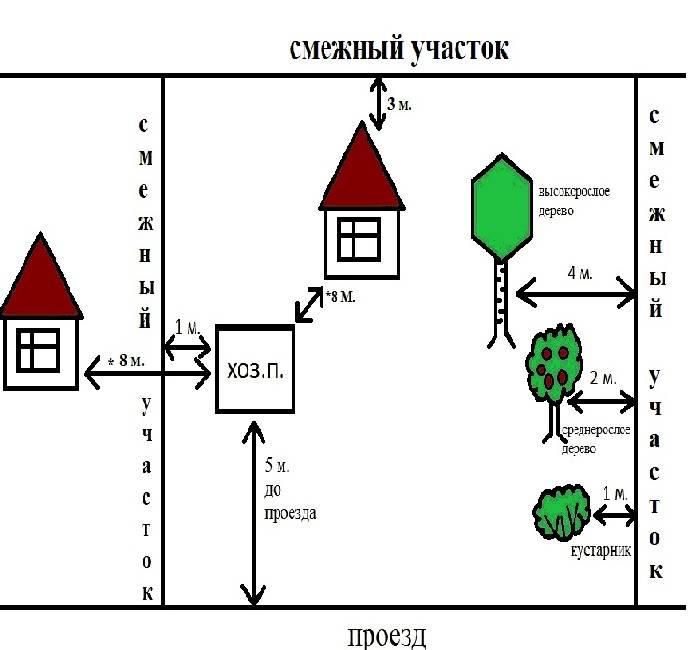

Расположение относительно границ соседнего участка
До границ прилежащего участка должны быть соблюдены следующие значения:
- дом — 3 м;
- гараж, баня — 1 м;
- постройки для содержания животных и птиц — 4 м;
- высокие деревья — 4 м;
- низкорослые деревья — 2 м;
- кусты — 1 м;
Между туалетом или местом сборам мусора и соседним жилым домом не должно быть меньше 15 метров.
От жилого дома до любых построек соседнего участка не должно быть меньше 6 метров.
Красная линия застройки — важный фактор. Эти нормы соблюдаются добровольно. Однако при возникновении вопросов и претензий со стороны соседей или органа управления на несоблюдение норм владелец может быть оштрафован. Или постройка подвержена сносу или переносу. Будьте внимательны при планировании строительства.
Красная линия застройки земельного участка
Зачем учитывать красные линии?
Застройщик напрямую заинтересован в правильном определении прохождения красных линий. Если выстроенный объект зайдет за красную линию, то он будет считаться незаконным и самовольным, вследствие чего суд может принять решение о сносе такой постройки. Местность, отделяющая строение от красной линии может принадлежит одному собственнику. В некоторых случаях даже внутри одного участка может быть островок, очерченный красной линией.
Название красная линия получила из-за того, что именно этим цветом на всевозможных картах отображали границы частных земельных участков и иных территорий. В настоящее время линия используются для отделения частной земли от следующих объектов:
- линии электропередач;
- железные дороги;
- автомобильные дороги;
- линии связи;
- газопроводы и т. д.
Кроме того, частные участки отделяются от общественной земли тоже красной линией. Такое обозначение принято наносить на планы территорий при составлении проектов.
Красные линии отражаются в документах межевания территорий, а также в генеральных планах застройки городов и других поселений.
Ранее красную линию использовали для разграничения границ микрорайонов, улиц, кварталов и площадей населенных пунктов, а также границ частных участков. В настоящее время функции такого обозначения были расширены, теперь они включают определение возможного расстояния между постройками на соседних участках, а также между отдельными сооружениями, возводимыми на одном участке, принадлежащем одному собственнику.
Существующие стандарты
Красные линии можно найти на двух типах документах, которыми приходится пользоваться собственникам и специалистам:
- СПОЗУ.
Схема определенной территории или участка, на которой изображены границы до получения разрешения на строительство. Этот чертеж дает возможность определить разрешенную зону для строительства, потому он обязательно требуется при необходимости возвести на своей земле новую постройку.
- ГПЗУ. План градостроительства, на котором отражены красные линии и общая планировка земли. Его используют для ведения различных работ на частных территориях, в частности, с его помощью можно определить все имеющиеся ограничения по использованию и эксплуатации участка. План содержит в себе обозначение всех объектов населенного пункта, включая многоэтажные дома, парки, комплексы, улицы и площади. Каждый новый объект обязательно вписывается в план.

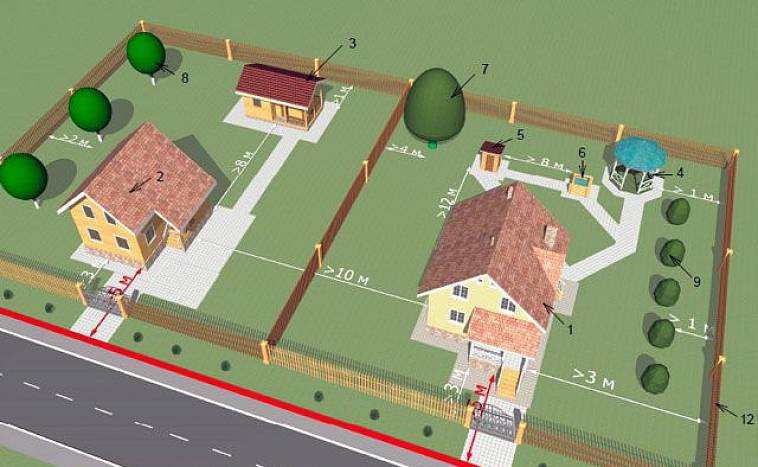

В соответствии с красной линией определяются ограничения по размещению объектов на участке. А именно:
- кирпичные постройки необходимо располагать на расстоянии не менее 6 метров друг от друга;
- между кирпичным и деревянным домами должно быть выдержано расстояние в 10 метров;
- срубы располагают на расстоянии не менее 15 метров друг от друга;
- хозяйственные постройки, включая гаражи и сараи, можно размещать не ближе, чем в 1 метре от границы частного участка.
Эти правила разработаны для снижения ущерба в случае возникновения пожара. Если здания будут построены на указанном расстоянии друг от друга и от границ участка, то даже при возникновении возгорания огонь с минимальной вероятностью сможет перекинуться на соседние постройки, а потому принесет минимум ущерба и вреда. Кроме того, соблюдение указанных расстояний позволяет проехать между объектами пожарным машинам.
Что нужно сделать до начала строительства?
Перед началом любого строительства, вне зависимости от назначения и индивидуальных особенностей будущего объекта, следует подготовить целый ряд бумаг. Без правильного оформления стройки, сооружение может быть признано самовольным, в результате чего у собственника возникнут различные сложности и проблемы при его эксплуатации.
Для стройки понадобятся следующие документы:
- Проект. Пакет документов с планами, чертежами и описательной частью, подробно описывающих все особенности будущего строения, его расположение, количество этажей, используемые материалы, тип фундамента и кровли, внутреннюю планировку и т.
д.
- Разрешение на строительство. Разрешение выдается органами местного самоуправления на основе изученного проекта.
- Ситуационный чертеж. Описывает расположение нового здания на земельном участке, с указанием размещения других объектов, дорог, растений, а также элементов коммуникаций.
- Генеральный план.
Без оформления и согласования необходимой документации, собственник рискует возвести здание с нарушением, в частности, объект может пересекать красные линии, в результате чего его признают самовольным и владелец не сможет доказать в суде его соответствие строительным нормативам. В результате собственника обяжут снести здание за свой счет.
Требования к расположению объекта в соответствии с имеющимися на планах красными линиями регламентируются действующими Строительными нормами и правилами (СНиП).
Необходимо учитывать, что нормы строительства и расположения объектов напрямую зависят от того, в каком населенном пункте зарегистрировано здание. Требования для городов и поселков различаются.
Существующие нормативы
Ознакомившись со СНиП, собственник сможет узнать, что при необходимости построить частный дом, его необходимо расположить на расстоянии не менее 5 метров от ближайшей дороги и от 3 метров до улицы. Кроме того, нельзя располагать объект в центре участка. Для удобства его обслуживания, его размещают рядом с границей участка, но не ближе 1 метра от забора.
Существуют и другие требования:
- хозяйственные постройки следует размещать в глубине частной территории;
- при строительстве гаража следует измерять расстояние от его открытых ворот до имеющихся красных линий, только так можно гарантированно не нарушить границы
- располагаемый со стороны улицы забор обязательно указывается на проекте застройки;
- объекты для содержания животных и птицы должны иметь высоту не более 2,4 метров;
- допускается пристройка помещения для содержания животных к частному дому, но только при условии разделении объектов тремя подсобными помещениями.
Конечно, собственник может проигнорировать указанные нормативы, однако при неправильном расположении сооружений на участке на владельца может быть наложен штраф. При существенных нарушениях отдельные постройки могут быть снесены.
Особенности проектной красной линии
Существует два типа красных линий, которые могут встречаться в документах. Первая из них – проектная красная линия, которая не является границей с юридической силой. Главная цель ее использования – объявление о намерениях изменить планировку отдельной территории. Отсечение красной линией части участка означает, что в будущем будет произведено отчуждение этой части в пользу государственных или общественных нужд, в полном соответствии с современным законодательством.
Проектная линия не объявляет о немедленном отчуждении, но свидетельствует о том, что на отчуждаемой территории в будущем будет возведен объект общего пользования или иного назначения. Между утверждением намерения отчуждения, о котором свидетельствует проектная линия, и окончательным решением о начале строительных работ может пройти очень много времени. Нередки случаи, когда до начала строительства уполномоченными органами принимается решение о корректировке проектной линии или даже об отказе от планов отчуждения.
Проектные линии не являются окончательными границами планировки, это пока только планируемые линии и есть вероятность, что существующими они и не станут. Проектные линии не рассматриваются, как кадастровые объекты.
Реальные и существующие красные линии на земельном участке
Существующее обозначение уже реализовано и приобрело реальное исполнение. Оно закрепляется планировкой участков, а также построенными объектами, является кадастровым объектом, имеет значимый статус и информирует людей о параметрах территорий.
Такую линию нельзя назвать границей отдельных территорий или земель, она отделяет собой общественные участки – территории, предназначенные для общего пользования многих людей. Это обозначение сохраняет значимость в юридическом смысле даже после того, как все прилегающей к ней территории перейдут в частное владение. Линия, разделяющая границы частных территорий, прилегающая к красной черте, должна точно повторять существующую на градостроительном плане линию.
Красная линия находит выражение во всех отрезках границ земельных наделов, воплощается в данных границах. Она сама по себе является важным объектом, который позволяет охранять ранее вынесенные решения по планировке и застройке. Красная линия дает возможность соблюдать эти решения и избегать их нарушения.
Линия должна сохраняться даже в случае локального перемеживания территорий. Если нужно пересмотреть границы между частными территориями, такой пересмотр является внутренним делом собственников участков. Если же пересмотр требуется в отношении 2 участков, один из которых является индивидуальным, а второй – общественным, главным интересантом процедуры должно выступить общество. Только специально подготовленная проектная документация может выступить достаточным основанием для изменения параметров объектов всеобщего использования.
Какие могут возникнуть проблемы из-за красных линий в процессе эксплуатации земельного участка?
В процессе эксплуатации земельных участков из-за красных линий могут возникнуть различные проблемы. Нередки случаи, когда красные линии существуют в физическом мире, но отсутствуют на планах и их следует наделить юридической силой. Например, планировка старых городов сложилась давным-давно, причем, абсолютно стихийно, так как застройка осуществлялась без каких-либо планов и проектов. Территорией общего пользования в таких случаях выступают улицы, а индивидуальными участками – дома. Эти территории уже разделены линиями, которые не были предварительно никем установлены. Но необходимо поставить уже существующую красную линию на учет посредством разработки специального проекта. При этом такие красные линии даже на этапе проектирования считаются существующими, а не проектными, так как они уже присутствуют в реальном мире.
Иногда ранее установленные линии могут не соответствовать реально существующим. То есть, до начала разработки проекта межевания выясняется, что красные линии уже официально установлены, но они не соответствуют застройке на этой территории. В такой ситуации создавать новые проектные красные линии уже не требуется, необходимо лишь определить существующие линии и зафиксировать их на чертежах.
Проблемой является и отсутствие документов о планировке, которые выступают основанием для установления красных линий. Давно застроенные участки и территории могут не иметь зафиксированных линий в качестве границ. Такая проблема нередко встречается в старых районах различных населенных пунктов. Планировочная документация таких территорий может отсутствовать, либо частично сохраняться в архивах, но ее сложно признать в качестве документа, содержащего в себе точные сведения с юридической силой. Красную линию в такой ситуации проектировать не нужно, она уже существует и ее следует только зафиксировать.
Иногда существующие красные линии пересекаются отдельными участками и строениями. К примеру, это возможно, если часть объекта выступает за пределы фасада. Для решения этих проблем нужно обратиться в нормативные правила землепользования, где указаны возможные выступы за линию. В различных территориальных зонах эти правила различаются.
Redlines и As Builts — в чем разница?
Последнее обновление 14 ноября 2021 г. , автор: Jose Villegas Jr.
Что такое Redlines?
Красные линии — это исходные чертежи , которые были изменены, чтобы отразить внесенные изменения. Обычно они вручную включаются в проектные чертежи и отмечают изменения вручную.
Когда реализуется новый проект, строительная бригада использует спецификации и различные планы, которыми они руководствуются при строительстве проекта.
Из-за отклонений, ошибок и изменений в процессе создания проекта происходят изменения. Чтобы зафиксировать эти изменения, чертежи проекта перечеркнуты, чтобы отразить внесенные изменения.
Чертежи с красной линией появляются, когда вы рисуете поверх чертежа (обычно красной ручкой), чтобы показать, что на самом деле установлено.
Существует заблуждение, что пометки ограничиваются только чертежами проекта. Это не так!
Пометки не должны ограничиваться рисунками. Крайне важно и даже более важно обеспечить, чтобы спецификации обновлялись в соответствии с тем, как на самом деле реализуются последовательности управления.
Разметка чертежей Redline
Что такое «как построено»?
Исполнительные чертежи — это чертежи и спецификации, описывающие способ постройки здания. Документы являются частью «окончательного набора» спецификаций и чертежей, которые будут переданы владельцу или клиенту.
Два способа преобразования красных линий в готовые чертежи
Первый способ. Главный подрядчик требует от субподрядчиков изготовления исполнительных материалов для соответствующих частей чертежей и спецификаций. Этот метод может быть полезен для определенных проектов, но проблема возникает, когда несколько субподрядчиков создают сборки из одних и тех же документов.
Второй способ. Генеральный подрядчик отправляет пометки для документов с несколькими субподрядчиками (например, механические чертежи), которые затем будут объединены во все пометки в один набор документов.
Проблема с этим вариантом заключается в том, что в случае конфликта красных линий от нескольких подрядчиков главный подрядчик может использовать одну красную линию вместо того, чтобы связываться с обоими субподрядчиками. Все зависит от скорости проекта и от того, насколько неопытен генеральный подрядчик, работающий над проектом.
Как готовятся сборки?
Подготовка рабочих чертежей должна основываться на утвержденных чертежах с пометками.
В случае, если пометки исправлений могут быть признаны точными, единственное усилие, требуемое в исполнительных документах, будет заключаться в проверке и подтверждении того, что все пометки исправлений были представлены и отражены в чертежах файла САПР.
Кроме того, тщательное описание всех изменений, внесенных в спецификации, которые произошли в процессе строительства, также должно быть обновлено в исполнительной документации.
Почему в строительных проектах важны рабочие чертежи?
Построенные чертежи важны после завершения реализованных проектов по следующим причинам:
- Они помогают найти правильный маршрут и местоположение любых инженерных/электромеханических служб для целей технического обслуживания в будущем.
- Поможет исправить неисправности, которые могут возникнуть в будущем.
- Он служит официальными документами для клиентов/консультантов/муниципальных/электроэнергетических советов и т. д.,
- Это будет полезно для подготовки руководства по эксплуатации и техническому обслуживанию.
- Обеспечивает основу для будущих обновлений или изменений системы.
- Подрядчик и представитель офиса управления регулярно проверяют исполнительные чертежи в рамках процесса ежемесячных платежей, чтобы обеспечить точность и полноту.
Руководство по разметке чертежей с пометками и сборочных чертежей
Вот некоторые рекомендации, чтобы лучше управлять сборными чертежами:
- Не используйте такие слова, как аналогичный или эквивалентный, а вместо этого предоставьте соответствующие сведения об оборудовании, установленном в проекте.
- Для детализации рекомендуется, чтобы масштаб исполнительного чертежа соответствовал масштабу исходного проектного чертежа.
- Не удаляйте и не изменяйте исходные измерения и размеры. Исполнительные чертежи должны включать пересмотренные размеры путем зачеркивания или записи «X» над исходными размерами. Чтобы продемонстрировать изменение, запишите новое значение и внедрите его в облако.
- Включите изготовление, монтаж, установку и рабочие чертежи, если это разрешено контрактом.
- Ко всему новому оборудованию и материалам должны быть приложены различные детали, включая местоположение, размер и тип материала.
- В исполнительных чертежах необходимо четко указать, устанавливали ли другие подрядчики специальное оборудование.
- Подземные коммуникации должны иметь высоту, наземный покров, глубину, диаметр и направление потока.
- Информация о местоположении (привязка, высота, уровни, смещения координат и т. д.) должна быть включена в красную черту поля.
- Примечания и документы должны быть проштампованы временем и датой, указывающими, когда они были включены в чертеж.
- Убедитесь, что все чертежи датированы после завершения красных линий. Убедитесь, что все знают о дате редакции, согласовывая местонахождение даты.
- Лицо, разработавшее внешний дизайн, должно проштамповать и запечатать некоторые чертежи и детали.
- Включить все примечания на определенном листе в один чертеж. Таким образом, исполнительное производство будет выполнено более эффективно, а ошибки сведены к минимуму.
- В процессе строительства исполнительные чертежи всегда должны храниться на месте.
- Готовые чертежи должны контролироваться одним лицом, управляющим доступом.
- Цветовая маркировка: Красный указывает на удаленные элементы; зеленый цвет указывает на дополнения к проекту или новое оборудование; а синий указывает на детали или конкретную информацию.
- При необходимости четко объясните изменения. При необходимости сделайте пометки и исправления.
- Сделать все легенды идентичными оригиналам.
- Рабочие чертежи могут быть добавлены к чертежу в виде приложений и примечаний в соответствующем разделе.
- Отметьте чертеж как «как созданный», если в него не нужно вносить никаких изменений.
- Окончательный исполнительный пакет должен включать индексный лист.
- Четко обозначьте чертежи как «чертежи с красными линиями только для предварительной подготовки», добавив имя подрядчика и дату.
- Отсканируйте и загрузите чертежи в облако для дальнейшего использования.
- Обязательно задокументируйте дату подачи и завершения строительного проекта.
- Пометки обычно включаются в чертежи САПР, например, созданные в популярном программном обеспечении САПР. Пометка Redline позволяет пользователям обновлять существующие файлы CAD из Autocad, Microstation, BIM и Revit.
- После успешного завершения чертежа с разметкой его также можно преобразовать в файл PDF.
