Крепление стропил крепежами: пластинами, уголками, скобами

Стропильная система является каркасом всей крыши. Именно эта конструкция берет на себя все нагрузки и является основой для кровельного покрытия. Но чтобы эта система работала исправно и надежно, следует правильно произвести крепление стропил. Эту работу можно выполнить различными способами. Многое будет зависеть от места, где производится крепление стропильных ног, а также от типа самой системы. Так как правильно выполнить поставленную задачу? Какие варианты крепления стропил существуют? Об этом и пойдет речь.

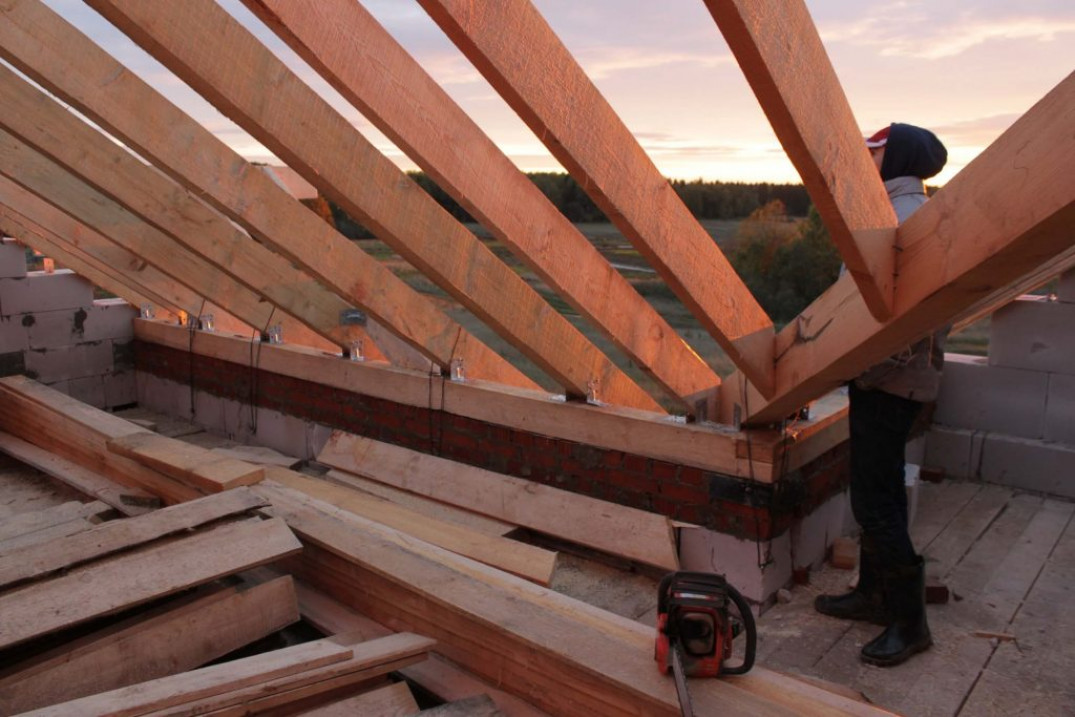

Крепим к мауэрлату

Стропильная система – это довольно сложная конструкция. В нее входят множество элементов. Именно поэтому очень важно правильно прикрепить каждую деталь к нужному месту.  При возведении каркаса будущей крыши по всему периметру стен дома монтируется мауэрлат. Этот элемент должен равномерно распределять все нагрузки. Именно сюда, чаще всего, производится крепление нижней части стропил. Исключение может быть только в том случае, если роль мауэрлата играет верхний брус деревянного дома. Но и в этом случае крепеж производится аналогично.

Так как сделать крепление стропил к мауэрлату? Какие варианты предлагают профессиональные строители? Здесь существует несколько способов крепления, а именно:

1. Первый вариант крепежа называется жестким. Такое соединение считается наиболее надежным. Но при этом вам придется потратить больше сил и времени. Суть такого крепления стропил заключается в следующем. В ноге делается запил. Он должен своей геометрией повторять форму мауэрлата. Глубина запила не должна быть более одной трети ширины стропил. Чтобы облегчить работу можно сделать шаблон. Его делают по первой стропиле. Далее с помощью шаблона можно запилить остальные. Но такой вариант можно использовать только в том случае, если мауэрлат ровный и лежит строго по горизонтали. В противном случае каждый крепеж нужно будет подгонять по отдельности.
2. Закрепить стропила можно и с применением упорного бруска. Такой способ довольно прост, поэтому его рекомендуют использовать новичкам. В этом случае крепление стропил к мауэрлату производится с использованием двух брусков. В их качестве выступают доски с толщиной не менее 40 миллиметров. Их нужно закрепить с двух сторон каждой из стропил. Делать это лучше всего с помощью гвоздей. Далее упорные брусья крепятся к самому мауэрлату. При таком способе крепления стропил легко регулировать и угол наклона ската, и длину свесов.
3. Еще один вариант выполнения подобной работы – это применение скользящего метода. Таким способом стоит крепить в случае, если дом выполнен из дерева. Этот материал дает усадку. Чтобы стропильная система не «развалилась» все места соединения должны быть подвижными. Для того, чтобы скреплять скользящим методом, необходимо приобрести специальные фиксаторы. Такая конструкция состоит из двух частей. Одна монтируется на стропилу, другая на мауэрлат. В результате получается подвижное крепление, читайте также: скользящая опора для стропил.

Это основные виды соединения стропил и мауэрлата. Довольно часто их комбинируют. Например, если нужно покрыть крышей сруб (стены выложены из бревен), то применяют скользящий метод. Но для большей прочности в стропилах делают запил по дуге. Такой способ более трудоемкий и не каждому «новичку» под силу.

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы. Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

• • крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе. Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;
  • крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы. При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;
  • привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего. Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Существуют и другие варианты подобного крепления. Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Как сшивать

Если дом небольшой по ширине, то особых проблем с поиском материала для строительства не будет. Но если строение большое, то может понадобиться такая операция, как крепление стропил из нескольких частей или наращивание. А как можно справиться с такой задачей? Здесь строители советуют крепить части между собой одним из следующих способов:

1. Крепление можно производить встык. В этом случае концы обоих частей стропил запиливаются строго под девяносто градусов. Далее они стыкуются и закрепляются планками, накладками из досок или зубчатыми пластинами. При этом гвозди или саморезы нужно размещать в шахматном порядке.
2. Крепить обе части стропил можно внахлест. Именно такой способ применяется чаще всего. В этом случае две части совмещаются так, чтобы был нахлест не менее одного метра. Далее крепление производится с помощью гвоздей, забитых в шахматном порядке. Вместо этого можно применять шпильки с гайками.
3. Чтобы добиться максимальной прочности соединения стропил выполненных из бруса, лучше применять метод сращивания косым срубом. В этом случае на концах делается срез под углом в 45 градусов. Такие выемки на обеих частях стропил должны идеально совпадать. Если так не получилось и остался зазор, то следует доработать поверхности рубанком и наждачкой. После этого концы брусьев стыкуются, и производится крепление с помощью болтов или шпилек.

Диагональные или основные стропила не всегда можно выполнить из цельной доски или бруса. В этой ситуации без сращивания двух частей вам не обойтись. Но выполняя эту работу нужно помнить об основном правиле. Такое соединение должно быть прочным, ведь на него будут оказывать влияние сильные нагрузки. Поэтому крепление нужно делать качественно и не спеша.

Что применяют при работе

Как крепить стропила к мауэрлату или между собой, об этом было рассказано чуть выше. Существует множество вариантов сделать эту работу. Но чтобы место соединения было прочное, следует применять правильные крепежные приспособления. Конечно, в первую очередь речь идет о гвоздях. Именно с их помощью чаще всего и выполняется крепления стропил и других элементов системы. Но существуют и другие приспособления.

При возведении крыши дома могут применяться следующие элементы:

• специальная монтажная перфорированная лента;
• металлические уголки;
• пластины из стали;
• опора балки и бруса;
• гвоздевые пластины;
• проволочная стяжка;
• болты с гайками;
• скобы;
• уголки КР;
• кронштейны WB;
• крепежные элементы LK и так далее.

Крепеж для стропильной системы выпускается в большом ассортименте. Каждый из них имеет свои особенности применения, плюсы и недостатки. Довольно часто для надежного крепления используют металлические уголки и пластины. Такой крепеж для стропил позволяет надежно удерживать последние на своем месте. У конька чаще всего применяют уголок.

Пластины для крепления стропил могут быть как простыми стальными полосами, так и иметь гвоздевой вид. Последний вариант не нуждается в дополнительном креплении (тут не используются гвозди или саморезы). На обратной стороне пластины уже имеются тонкие и острые выступы, с помощью которых она и монтируется. Но тут есть одна тонкость. Гвоздевую платину можно использовать только в том случае, если стропильная пара собирается на горизонтальной поверхности, а уж потом устанавливается на свое место.

Очень часто применяют еще один крепежный элемент – это скобы. Они представляют собой металлический прут, согнутый с обоих концов под прямым углом. С помощью скоб можно усиливать места крепления стропил к мауэрлату или к коньковому брусу.

Уголки КР выпускаются в большом ассортименте. Главная их цель – это не допустить ослабление болтового соединения. Кронштейны WB используются для крепления стропил к брусьям стен. При этом делать вырубки нет необходимости. Поэтому их применение значительно упрощает и ускоряет работы.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

1. Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность. В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен. Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.
2. Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.
3. Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить. В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.
4. Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности. Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски. К ним и будут крепиться нарожники.
5. Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно. Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.
6. Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома. Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.
7. Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил. Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.
8. Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.
9. Еще один нюанс касается скользящего метода. Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.
10. Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки. Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой. С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

Крепим стропила к мауэрлату своими руками: двускатной и односкатной крыши: Обзор +Фото

От того, насколько грамотно смонтирована несущая система крыши, прямо зависит прочность и надежность всей ее конструкции. Стропила являются главными ее элементами.

Полностью система включает в себя стропильные ноги, распирающие и поддерживающие все дополнительные элементы (затяжки-ригели, подкосы, опорные растяжки и стойки, боковые прогоны). Вверху на коньковой балке эти ноги стропил соединяются, их же нижние края обычно опираются на закрепленный на несущих боковых стенах мауэрлат.

Из всех перечисленных элементов наиболее высокая нагрузка приходится на мауэрлат, поэтому для его изготовления используют прочный мощный брус.

[contents]

Какого он должен быть сечения?

Оно определяется размером и весом системы стропил, но чаще всего его размер бывает от 150 на 150 мм и, в зависимости от указанных факторов, до 200 на 200 мм.

Данный элемент способствует равномерному распределению массы всей кровельно-крышной конструкции на стены жилища.

Стропила к мауэрлату могут крепиться по-разному. Выбор определенного способа зависит от типа системы (висячей или наклонной), от ее массивности и сложности, от общей величины нагрузок, которые будут действовать на всю конструкцию крыши.

Содержание:

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления
Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила.
При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности различных стропильных систем

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

• В том случае, когда в качестве креплений применяются крепежные металлические изделия, их необходимо чрезвычайно надежно и жестко фиксировать к деревянным элементам качественными саморезами.
• Если предполагается размещать стропила в запилы, сделанные на мауэрлате, необходимо тщательно выверять все размеры. Только тогда стропило жестко и плотно встанет в подготовленный запил, глубина которого не менее трети толщины маэурлата. Данное правило используется только в тех случаях, когда для изготовления мауэрлата использовался толстый брус не менее 150 на 150 мм в сечении.
• Часто запилы под требуемым углом делают непосредственно в стропильной ноге, а узел дополнительно фиксируют уголками: это позволяет не ослаблять мауэрлат. Если работа ведется подобным образом, то запил размером не должен составлять больше четверти стропила. Это жесткий способ крепления, и он может быть использован для висячих стропил.
• Если для соединения откосов (и других элементов из дерева) и стропил применяют болты, обязательно потребуется шайба для болта, или специальная пластина из металла. Это необходимо для предотвращения затопления гайки в дерево, от чего может ослабнуть вся конструкция.
• Использование для соединения стропил и мауэрлата одних только гвоздей или саморезов является крайне ненадежным: нужно непременно использовать крепежные элементы из металла различных конфигураций, например, стальные уголки.
• При установке на деревянные стены стропил, не важно, какой системы: наклонной или висячей, желательно к мауэрлату крепить их скользящим соединением, особенно если кровельные материалы имеют достаточно большую массу.

Крепление стропил без мауэрлата

Если мауэрлат не используется, а стропила крепятся прямо к балкам перекрытия, происходит точечное распределение нагрузки от веса всей крыши.

Для этого используют удлиненные балки, которые на 40 см должны выступать за линию стен. Поперек балок натягивается струна – так соблюдается равный угол при креплении. Эта струна будет служить ориентиром, когда под подошвы стропил начнут выпиливать пазы. Как происходит крепление балки и стропил? Известно три популярных способа:

• упор в торец балки;
• зуб упорный;
• зуб шипованный.

Рейтинг

( 34 оценки, среднее 4. 35 из 5 )

1

27 552.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

кабелей, прикрепленных скобами к нижнему краю стропил крыши

• Форум
• Технические темы для домашних, коммерческих и экологических инспекций
• Электрические системы: домашняя и коммерческая инспекция
• Кабели, прикрепленные скобами к нижнему краю стропил крыши

1. Если это ваш первый визит, обязательно
   проверить Часто задаваемые вопросы . Вы должны зарегистрироваться
   прежде чем вы сможете просматривать фотографии и изображения. Чтобы начать просмотр сообщений,
   выберите форум, который вы хотите посетить, из списка ниже.

1. 03.02.2014, 08:53

   #1

   Кабели, прикрепленные скобами к нижнему краю стропил крыши


   Я понимаю, что тросы NM (определенного калибра) нельзя прикреплять к нижней части балок перекрытия и что более 2 тросов не следует закреплять скобами, но есть ли проблема с тросами NM, прикрепленными скобами к нижней стороне стропил крыши? , если они скреплены хотя бы через каждые 4,5 фута?

   ***ВАЖНО*** Вам необходимо зарегистрироваться для просмотра изображений

   • 010 — Копировать. JPG
     (2090,8 КБ, 82 просмотра)

   Ответить с цитатой

   ---

2. 03.02.2014, 10:59

   #2

   Re: Кабели, прикрепленные скобами к нижнему краю стропил крыши


   Язык кодов, относящийся к прокладке кабелей типа NM-B, прикрепленных к балкам пола, относится именно к этим балкам пола. Большая часть намерений состоит в том, чтобы просверлить балки пола, чтобы кабель лучше поддерживался, если кто-то решит использовать кабель в качестве «вешалки» для одежды и других предметов, и может предотвратить некоторые возможные повреждения.

   Крепление кабеля к нижней части кровельных балок представляет собой еще одну проблему, заключающуюся в том, что температура в верхней части чердачного помещения намного выше, чем на потолочных балках в нижней части помещения, и маловероятно, что рейтинг d для этого был принят во внимание. счет. Если вы поиграете с инфракрасным измерителем температуры, вы увидите, что это действительно большое дело.

   И, если используются фермы 2 X 4, их все равно нельзя будет просверлить.

   Так что нет, сверление или скрепление скобами не является проблемой для кровельных балок, но другие вещи могут быть/вероятно есть.

   Ластик Оккама: Философский принцип, согласно которому даже в самом простом решении обязательно будет что-то не так.

   Ответить с цитатой

   ---

3. 03. 02.2014, 12:17

   #3

   Re: Кабели, прикрепленные скобами к нижнему краю стропил крыши


   То, как они сшиты, неправильно.

   Как сказал Билл, необходимо снизить номинальные характеристики как из-за температуры окружающей среды на чердаке, так и из-за недостаточного расстояния между ними.

   Не разрешается сверлить фермы любого размера, нельзя сверлить инженерные фермы или инженерные пиломатериалы, если это не указано инженером.

   Стропила, лаги перекрытий, шпильки допускаются к сверлению, резке, выемке с указанными ограничениями, ограничений по сверлению не установлено, резка 2х4 иначе, чем 2х6, 2х8 и т. д. — если проектируемая ферма 2х4, то сверлить не разрешается в любом случае (опять же, независимо от размера пиломатериала).

   Джерри Пек
   Консультант по строительству, судебным разбирательствам и нормам – на пенсии
   www.AskCodeMan.com

   Ответить с цитатой

   ---

4. 03.02.2014, 13:40

   #4

   Re: Кабели, прикрепленные скобами к нижнему краю стропил крыши


   Спасибо!

   Ответить с цитатой

   ---

5. 03. 02.2014, 13:56

   #5

   Re: Кабели, прикрепленные скобами к нижнему краю стропил крыши


   Первоначально Послано Дэвид Тонтарски

   Есть ли проблема кода с кабелями NM, прикрепленными скобами к нижней стороне стропил крыши?

   Если на чердак ведет постоянная лестница или стремянка, вам необходимо соблюдать NEC 334.23, который переходит к 320.23. Кажется, это может быть чердак, куча «вещей» там??? Если это так, и кабели находятся в пределах 7 футов от пола, это неправильно. Если доступ осуществляется через люк, то это проблема только в том случае, если он находится в пределах 6 футов от люка.

   Ответить с цитатой

   ---

6. 03.02.2014, 17:09

   #6

   Re: Кабели, прикрепленные скобами к нижнему краю стропил крыши


   Первоначально Послано Mike Kleisch

   Если есть постоянная лестница или лестница на чердак, то вам необходимо соблюдать NEC 334.23, который переходит к 320.23. Кажется, это может быть чердак, куча «вещей» там??? Если это так, и кабели находятся в пределах 7 футов от пола, это неправильно. Если доступ осуществляется через люк, то это проблема только в том случае, если он находится в пределах 6 футов от люка.

   Поскольку козырек находится над потолочными балками, он будет иметь отверстие для доступа и будет проблемой только в пределах 6 футов от отверстия.

   — 320.23 В доступных чердаках.
   — Кабели переменного тока на доступных чердаках или подкровельных пространствах должны быть проложены в соответствии с 320.23(A) и (B).
   — — — (A) В местах прохождения по верху балок пола. При прокладке по верху балок перекрытия или в пределах 2,1 м (7 футов) от пола или балок перекрытия по поверхности стропил или стоек, на чердаках и чердаках, которые доступны, кабель должен быть защищен прочными защитными планками, которые по крайней мере, на высоте кабеля. Если в это пространство нельзя попасть по стационарным лестницам или стремянкам, защита требуется только в пределах 1,8 м (6 футов) от ближайшего края люка или входа на чердак.

   Джерри Пек
   Консультант по строительству, судебным разбирательствам и нормам – на пенсии
   www. AskCodeMan.com

   Ответить с цитатой

   ---

«
Предыдущая тема
|
Следующая тема
»

Закладки

Разрешения на публикацию

электрический — Прокладка кабеля NM на чердаке по стропилам

tl;dr — Если вы хотите обеспечить соответствие нормам, просверлите отверстия в стропилах*, чтобы пропустить через них проводку (не забудьте просверлить в стропилах отверстия соответствующего размера и в нужном месте) или используйте подножку.

При прокладке электропроводки по лицевой стороне стропил вам потребуется подножка в соответствии с NEC, или вам нужно будет провести электропроводку через отверстия, просверленные в стропилах. Многие инспекторы одобряют проводку через стропила или балки без подножки (или просто упускают ее), особенно при осмотре чердака, поскольку это обычно требуется для подвалов, где кто-то может захотеть повесить на него что-то вроде мокрой одежды, но достаточно, чтобы инспектор потребовал это только один раз , когда вы этого не сделали, чтобы обмануть вас и заставить вас все равно переделать это в код.

_{Примечание. Допускается прокладка проводки NM без опоры, если она находится на высоте 7 футов или выше над поверхностью пола (поскольку вероятность зацепиться за нее или повиснуть на ней меньше, если она находится на такой высоте, я полагаю), но, к сожалению, от ваша фотография выглядит так, как будто ваш чердак не такой высокий, так что это исключение не применимо.}

Вот то, что я считаю соответствующим NEC, если вы работаете с кабелем NM (все выдержки из NEC 2020):

334,15 Exposed Work:

При открытых работах, за исключением случаев, предусмотренных в 300.11(B), кабель должен быть проложен в соответствии с 334.15(A)–(C).

(A) Следовать за поверхностью

Кабель должен плотно прилегать к поверхности отделки здания или
подножки.

(B) Защита от физических повреждений

Кабель должен быть защищен от физического повреждения при необходимости жесткими
металлический трубопровод, промежуточный металлический трубопровод, электрические металлические трубки,
Кабелепровод из ПВХ сортамента 80, тип RTRC, маркированный суффиксом -XW, или
другие разрешенные средства. При прохождении через пол кабель должен
быть заключен в жесткий металлический трубопровод, промежуточный металлический трубопровод,
электрические металлические трубки, кабелепровод из ПВХ сортамента 80, маркировка типа RTRC
с суффиксом -XW или другим утвержденным обозначением длиной не менее 150 мм.
(6 дюймов) над полом. Кабель типа NMC проложен в неглубоких желобах или
канавки в кирпичной кладке, бетоне или самане должны быть защищены
в соответствии с требованиями 300.4(F) и покрыты гипсом,
саман или аналогичная отделка.

(C) В незавершенных подвалах и подвальных помещениях

Где кабель проложен под углом с балками в незавершенных подвалах и
подпольях допускается крепление кабелей не менее
чем два проводника 6 AWG или три проводника 8 AWG непосредственно к нижним краям
балок. Меньшие кабели должны быть пропущены либо через просверленные отверстия
на балках или на подножках. Проложен кабель в неметаллической оболочке
на стене недостроенного подвала допускается
установлен в указанном кабелепроводе или трубке или должен быть защищен в
в соответствии с 300. 4. Трубопровод или трубка должны быть снабжены
подходящая изолирующая втулка или переходник в месте ввода кабеля
гоночная трасса. Оболочка кабеля в неметаллической оболочке должна проходить
через кабелепровод или трубку и в розетку или коробку устройства, не
менее 6 мм (1/4 дюйма). Кабель должен быть закреплен в пределах 300 мм (12
дюйма) точки, где кабель входит в кабелепровод или трубку. Металл
кабелепровод, трубки и металлические выпускные коробки должны быть подключены к
заземляющий провод оборудования, соответствующий положениям 250.86
и 250.148.

334.23 На доступных чердаках

Прокладка кабеля на доступных чердаках или подкровельных пространствах также должна соответствовать 320.23.

А именно:

320.23 На доступных чердаках:

Кабели переменного тока типа

на доступных чердаках или подкровельных пространствах должны быть установлены, как указано в 320.23 (A) и (B).

(A) Кабели проходят по верхней части балок пола

Если они проходят по верху балок пола или в пределах 2,1 м (7 футов) от
пол или половые балки поперек поверхности стропил или стоек,
кабель должен быть защищен защитными планками высотой не менее
кабель. Если это пространство недоступно для стационарно установленных
лестницы или стремянки, защита требуется только в пределах 1,8 м (6
футов) ближайшего края люка или входа на чердак.

(B) Кабель, установленный параллельно элементам каркаса

Если кабель проложен параллельно сторонам стропил, стоек,
или потолочные или напольные балки, ни защитные планки, ни подножки
требуется, и установка также должна соответствовать
300,4(Д).

И

334,30 Крепление и поддержка

Кабель в неметаллической оболочке должен поддерживаться и закрепляться скобами, кабельными стяжками, перечисленными и идентифицированными для крепления и поддержки, или ремнями, подвесами или аналогичными приспособлениями, спроектированными и установленными так, чтобы не повредить кабель, с интервалами, не превышающими 1,4 м (41). /2 фута) и в пределах 300 мм (12 дюймов) от каждого ввода кабеля в корпуса, такие как розетки, соединительные коробки, шкафы или фитинги. Длина кабеля между кабельным вводом и ближайшей кабельной опорой не должна превышать 450 мм (18 дюймов). Плоские кабели нельзя скреплять скобами по краям.
Участки кабеля, защищенные от физического повреждения кабелепроводом, не требуется закреплять в кабелепроводе.

(A) Горизонтальные проходы через отверстия и пазы

Кабели, установленные в соответствии с 300.4, кроме вертикальных, должны считаться поддерживаемыми и закрепленными, если такие опоры не превышают интервалов 1,4 м (4 1/2 фута) и
кабель в неметаллической оболочке надежно закреплен на месте
утвержденные средства в пределах 300 мм (12 дюймов) от каждой коробки, шкафа, кабелепровода
корпус или другое кабельное окончание с неметаллической оболочкой. Информационный
Примечание. См. 314.17(B)(1) для поддержки при использовании неметаллических коробок.

(B) Неподдерживаемые кабели

Кабель с неметаллической оболочкой разрешается не поддерживать, если кабель:

• Проводится между проходами через скрытые пространства в готовых зданиях или сооружениях и опора невозможна.
• Не более 1,4 м (41/2 фута) от последней точки крепления кабеля до точки подключения к светильнику или другому элементу
  электрооборудование, кабель и точка подключения находятся в пределах
  доступный потолок в одно-, двух- или многоквартирных домах.

Итак, вам необходимо соблюдать 334.15. Вам также необходимо соблюдать 334.23, в котором говорится, что 320.23 применяется к кабелям NM, хотя в 320.23 упоминаются только кабели переменного тока. И 334.30 покрывает общие требования к поддержке.

Весь чердак будет кондиционированным помещением (в настоящее время это не так, но это очень скоро изменится)

Хорошо, поскольку вы кондиционируете помещение, это означает, что между стропилами, скорее всего, вы будете размещать какую-то изоляцию. Если вы также положите гипсокартон или какую-то доску поверх стропил (чтобы создать «готовое пространство»), то ничего из вышеперечисленного не применимо, потому что это уже не будет «открытой работой».
