Крепление стропил к коньковому брусу: 6 способов правильного крепления стропил к коньковому брусу

6 способов правильного крепления стропил к коньковому брусу

Узел крепления конька и стропил — одна из ключевых частей наслонной стропильной системы. Нижний край стропильных ног в такой системе опирается на мауэрлат или прямо на стену, а верхний — на коньковый прогон. Именно конек связывает стропильную систему в единое целое, придает ей большую, чем у висячей конструкции, жесткость, делает устойчивой. Поэтому очень важно, чтобы крепление стропил к коньковому брусу и их сращение друг с другом было правильным. Иначе прочность всей стропильной системы окажется под угрозой.

Как это часто бывает в строительстве, крепление конькового бруса к стропилам можно выполнить не одним, а сразу несколькими способами. Причем у каждого метода есть особенности, а у некоторых — еще и довольно узкая сфера применения. В статье мы подробно рассмотрим все основные способы крепления стропил к коньку и расскажем об их преимуществах и недостатках, чтобы вы смогли выбрать тот метод, который будет оптимальным в вашем случае. Но, для начала, остановимся на крепеже, который используют для монтажа стропильных ног.

Крепление стропил к коньковому прогону выполняется с помощью трех видов крепежей: крепежные метизы, деревянные соединительные элементы и металлические крепежные детали.

Крепежные метизы

Крепежные метизы — это все, что вбивается или ввинчивается непосредственно в дерево. Чтобы соединить стропила с коньковым брусом используют:

1. Ершенные гвозди длиной 150-200 мм. Самый старый и простой тип крепления, который применяют при возведении практически каждой стропильной системы.
2. Кровельные скобы — П-образный крепеж с заостренными плечами длиной 60 мм, который изготавливают из проволоки или прута диаметром 8-12 мм. Очень надежный и простой тип крепежа.
3. Саморезы и шурупы для крепления металлических соединительных элементов. Заменять длинными саморезами ершенные гвозди нежелательно, поскольку такой узел менее надежен.
4. Болты для сквозных креплений. Болты М16 нужны для создания шарнирного соединения стропил, болты М10 или М12 — для установки соединительных элементов, в основном, деревянных.

Металлические зубчатые пластины (МЗП), которые часто используют для соединения висячих стропильных ног, для крепления стропил на конек стропильной системы не подходят. Для их монтажа нужен специальный пресс, который создаст усилие, достаточное для того, чтобы все шипы пластины плотно зашли в дерево. Создать такое усилие просто молотком невозможно, поднять пресс к коньку — тоже.

Деревянные соединительные элементы

К этой категории относятся:

1. Косынки — треугольные накладки, которые по форме повторяют узел крепления конька и стропил.
2. Ригели — деревянные доски-накладки, у которых края подрезаны на угол, равный наклону стропил.
3. Нагели — деревянный крепежный элемент, работающий на сдвиг. Деревянные нагели в строительстве сейчас практически не используют, за исключением устройства срубов по традиционной технологии.

Деревянные накладки, как и вся стропильная система, «дышат» — меняют свои размеры при изменении влажности. Поэтому для домов из бруса лучше, когда стропильная система с коньковым прогоном связана именно с помощью подвижных деревянных накладок, а не закреплена металлическими пластинами.

Металлические крепежные детали

Для строительства стропильных систем современных домов практически всегда применяют крепежи из металла. Они прочны, долговечны, выдерживают очень большую нагрузку и менее трудоемкие в использовании, по сравнению с традиционными видами крепежных элементов.

Крепление конькового прогона и стропил к нему выполняют с помощью таких металлических деталей:

1. Усиленные уголки для дерева. Металлический уголок с перфорированием, по центру усиленный продавленным ребром жесткости. Все способы крепления стропил к коньковому брусу без вырубки требуют использование таких уголков.
2. Перфорированные металлические пластины. Нужны для крепления стропил в месте стыка, заменяют собой деревянные накладки.
3. LK-крепления. Металлический ассиметричный уголок со сдвинутыми плечами, форма которого напоминает цифру 4. Используется для крепления стропил к коньковому брусу без вырубки. Устанавливаются сбоку, а не сверху прогона.

Как правило, металлический крепеж делают из оцинкованной стали. Но для большей надежности ставят пассивированные соединительные элементы, поскольку они лучше защищены от коррозии.

Вырубка — это запилы на стропилах, глубиной в четверть или треть доски и шириной в половину ширины коньковой балки. Они повторяют форму бруса конька и нужны для предотвращения продольного скольжения стропильных ног по коньковому прогону.

По традиционной технологии крепление стропил к коньку всегда выполняется с вырубкой. Кроме надежной фиксации стропильных ног на коньковом брусе, благодаря запилу стропила опираются на конек не по линии ребра, а прилегают к нему по всей ширине. Следовательно, и нагрузка распределяется не по тонкой линии, а по куда большей площади.

Соединение стропил с коньком с вырубкой

Теперь о том, как запилить конек на крыше. Важно понимать, что вырубку делают только на стропилах. Коньковый прогон ни в коем случае нельзя ослаблять запилами. Вырубку на стропильных ногах обычно делают на земле по заготовленному шаблону.

Шаблон вырубки изготавливают из короткого отреза той же доски, что используется для стропил. Отрезок прикладывают к торцу конькового прогона, и выставляют так же, как будут установлены стропила: под тем же углом, на той же глубине запила. Карандашом на доске размечают контуры конькового бруса и делают по этой линии вырез. Затем доску с вырубкой снова прикладывают к коньку, чтобы убедиться, что запил плотно прилегает к прогону, а наклон такой же, как должен быть у стропил. Если все правильно, то шаблон готов.

Несмотря на сложности, связанные с выполнением запила, к этому способу крепления стропил к коньковому прогону прибегают все еще довольно часто. Хотя, в основном, это связано с кровельными традициями — сейчас есть альтернативные методы фиксации стропильных ног. Причем эти методы часто даже более надежные: вырубка уменьшает ширину доски, что закономерно снижает ее прочность, а любой способ крепления, когда запил не нужен, лишен этого недостатка. Например, установка коньковой доски и крепление стропильных ног с помощью металлических уголков и пластин позволяет надежно зафиксировать соединение без ослабления стропил вырубкой.

Но учитывайте, что при строительстве домов из оцилиндрованного бревна, сделать стропильную систему без запилов, скорее всего, не получится. На круглом коньке хорошо закрепить стропильные доски с помощью только металлического крепежа сложно.

Для круглых коньков срубов почти всегда делают вырубку

Если вы решили отказаться от вырубки, при креплении стропил к коньку следуйте правилам:

1. Стропильные ноги должны быть и соединены друг с другом, и закреплены к брусу конька. Исключение одно: шарнирное крепление стропил.
2. Дерево для стропильной системы должно быть хорошо высушено, иначе при жестких креплениях стропила может повести.
3. Стропила должны опираться на коньковый брус, а не висеть на саморезах или гвоздях и креплениях.

Последнее правило должно соблюдаться при любом способе крепления. Даже если стропила соединены металлическими планками на шарнире, они все равно должны лежать на коньковом брусе, передавая на него нагрузку.

В отличие от висячих стропил, наслонные можно крепить и встык, и внахлест.

Крепление встык считается более надежным, поскольку стропила торцами опираются друг на друга и нагрузка на сжатие передается на всю доску. Но выполнить его сложнее: нужно точно подрезать стропильные ноги, чтобы их торцы плотно соприкасались по всей площади. Этот способ крепления стропил оптимален для домов из кирпича, газоблока, ракушняка и других подобных материалов.

У крепления внахлест тоже есть свои преимущества. Не нужно подгонять стропила друг к другу, что облегчает монтаж стропильных ног. Кроме того, крепление стропил к коньковому прогону внахлест — подвижное, а не жесткое. Поэтому этот метод хорошо подходит для домов из бруса или оцилиндрованного бревна — для них жестко закрепленная стропильная система противопоказана. Но нужно учитывать, что нагрузка на крепления стропильных ног при их соединении внахлест увеличивается. И для фронтонов такое решение не подходит: если стропила установлены со сдвигом, то необходимо набивать еще брус, чтобы получить ровную плоскость для обшивки фронтона или для установки ветровой доски.

Если упростить, то крепление стропил внахлест — хороший выбор, если дом деревянный или монтировать стропильную систему вы будете сами. Во всех остальных случаях лучше крепить стропила встык.

Закрепить стропила на коньковой балке можно как минимум шестью способами. И хотя металлические пластины и уголки в последние годы используют все чаще, начнем с традиционного метода — крепления гвоздями и скобами.

Крепление стропил к коньку гвоздями и скобами

Этот способ крепления «работает» только в сочетании с врубкой при монтаже встык. Это значит, что перед тем, как крепить стропила к коньковому прогону, их надо подогнать друг к другу. Для этого уже запиленные по шаблону стропильные ноги устанавливают внахлест и выравнивают по уровню до нужных углов наклона. Затем стропила скрепляют струбциной, намечают карандашом строго вертикальную линию будущего стыка, и по ней разрезают доски пилой. После этого стропила устанавливают на место и получают идеальную линию стыка, по которой доски плотно прилегают друг к другу.

Дальше все просто:

1. В верхнюю плоскость каждой стропильной ноги наискось вбивают кровельный гвоздь так, чтобы он зашел в торец соседнего стропила. Гвозди должны как бы перекреститься внутри досок.
2. Коньковая балка стропильной системы соединяется с обеими стропильными ногами кровельными скобами.

Гвоздевое соединение простое и надежное, если сделано правильно. Вот только при таком способе крепления очень многое может пойти не так. Например, ровно вбить в торец доски гвоздь, длинной 150-200 мм не так просто. А если его перекосит, узел уже будет не таким надежным. Еще неаккуратный удар может привести к растрескиванию древесины, причем не сразу, а спустя месяцы и годы, когда заметить это уже будет сложно. Поэтому гвоздевое крепление стропил к коньковому брусу — вариант, который для стропильных систем современных домов почти не используют.

Монтаж стропил с накладкой

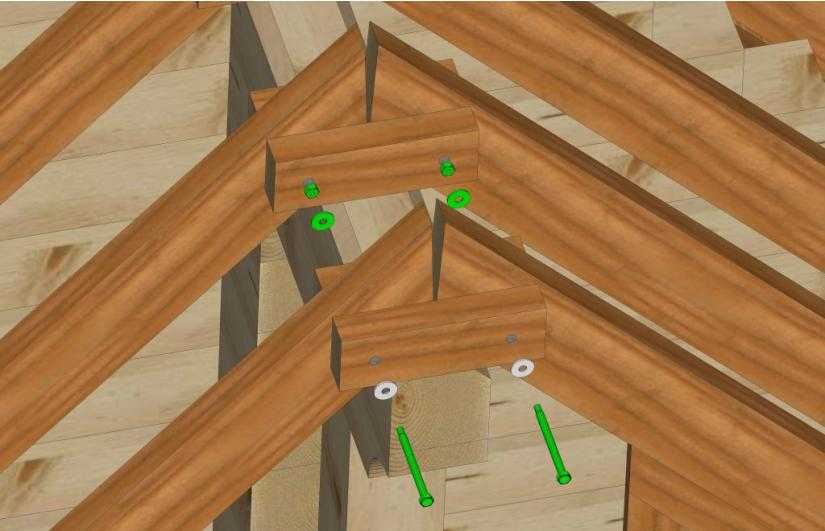

Деревянная накладка из ригеля или косынки — еще один классический способ, как закрепить коньковый брус и стропила в один конструктивный узел. Накладки всегда устанавливают с обеих сторон стропил и соединяют либо длинными саморезами, либо болтами. Запилы при этом не делают. Второй вариант надежнее, поскольку, во-первых, болт намного толще самореза, а, во-вторых, при большой нагрузке шуруп может вырвать из дерева, в то время как срыв болтового соединения в условиях бытовых нагрузок принципе невозможен.

Обычно каждую пару стропил укрепляют только накладкой сверху. Ригель соединяет концы стропил и прилегает к коньковому брусу, опираясь на него. К коньку конструкцию крепят любым удобным способом: уголками, кронштейнами, скобами.

Но есть и усиленный вариант. В этом случае одной парой накладок стропила скрепляют сверху конькового прогона, а вторую устанавливают сразу под брусом, как бы зажимая его. Такой узел позволяет обойтись даже без жесткого крепления стропил к коньковому брусу. Главное, чтобы и верхние, и нижние накладки плотно прилегали к прогону.

Метод крепления с накладками очень надежен. Но он довольно трудоемок и требует повышенного расхода пиломатериалов. Поэтому деревянные накладки используют, в основном, при монтаже стропильных систем домов из дерева, для крыш большой площади или при возведении здания с пологой кровлей в регионе с большой снеговой нагрузкой.

Крепление стальными уголками и пластинами

Это не один метод фиксации стропил, а сразу несколько. Все эти способы крепления конькового бруса к стропильным ногам объединяет только одно: использование металлических соединительных элементов.

Чаще всего стропила к брусу крепят металлическими уголками, а между собой — перфорированной пластиной. Такое соединение получается очень надежным и элементарным в монтаже — даже новичок вряд ли допустит ошибку. И пластины, и уголки устанавливают с обеих сторон стропильных ног, что еще сильнее повышает прочность узла крепления конька и стропил.

Вместо уголков для крепления стропил к коньковому прогону можно использовать LK-кронштейны. Их верхнее плечо привинчивают к широкой стороне доски, нижнее — к коньковому брусу. Установленные с обеих сторон стропил, LK-крепления не только соединяют стропильные ноги с коньком, но и мешают их продольному сдвигу. При этом если уголок крепится прямо под пластиной, LK-крепления устанавливаются чуть дальше, что снижает вероятность растрескивания стропил.

Намного реже для крепления стропил между собой используют не пластину, а перфорированную металлическую ленту. Ее крепят по верхней плоскости стропил в шахматном порядке, захватывая 20-25 см верха каждой доски. Поскольку при таком соединении саморезы ввинчиваются в доску с торца, лента надежнее пластины стягивает стропила вместе. Но лента скрепляет только стропила, с коньковым брусом их обязательно соединяют уголками или LK-кронштейнами. Поскольку особых преимуществ у перфорированных лент перед пластинами нет, а ставить их сложнее, чаще всего, выбор делают не в их пользу.

Если стропила и коньковый прогон соединяются любой комбинацией металлических крепежных элементов, вырубки обычно не делают.

Соединение врубкой вполдерева

По своей сути этот вид соединения напоминает крепление стропил внахлест. Только вместо полной ширины «нахлестывается» только половина: в стропилах делают выборку так, чтобы при их соединении доски были в одной плоскости. Скрепляются стропильные ноги болтами или несколькими гвоздями.

Крепление врубкой вполдерева — одно из самых трудоемких. Поэтому такое соединение стропил используют, в основном, при строительстве срубов по традиционной технологии. Только болт в этом случае заменяют деревянным нагелем.

Примыкание стропил к коньковому брусу

Очень редкий в России способ монтажа стропил. Зато он очень распространен в США и Канаде, откуда и пришел к нам вместе с технологией быстровозводимых домов из SIP-панелей. При таком методе крепления стропила не опираются на прогон, а упираются в него. Это принципиально меняет схему распределения нагрузок в коньковом узле кровли, поэтому при монтаже стропил примыканием нужно очень точно следовать проектным чертежам.

При примыкании стропил к коньковому брусу их обычно крепят сразу в трех плоскостях:

• устанавливают стропила на кронштейны или на LK-крепления;
• соединяют стропильные ноги металлической перфорированной полосой по верхней плоскости досок или 2-3 длинными гвоздями, забивая их наискось так, чтобы они зашли глубоко в коньковый брус;
• по бокам от стропил с обеих сторон конька устанавливают доски того же сечения, что и стропильные ноги.

Для крыш небольшой площади можно ограничиться только двумя крепежами: кронштейнами и досками-фиксаторами. Соединять стропила гвоздями или полосой в этом случае не нужно.

Учитывая сложность монтажа и неясные преимущества метода перед стандартными способами крепления стропил, его практически не применяют для строительства домов по индивидуальному проекту. Но в готовых проектах такая стропильная система встречается.

Шарнирный узел крепления стропил к коньку

Срубы и дома из бруса после возведения дают усадку. Даже если она равномерная, угол наклона стропил может немного измениться. А если скаты крыши разной длины или стены дома усаживаются неодинаково, это изменение может быть очень значительным. Поэтому жесткое крепление стропил в деревянных домах недопустимо: в лучшем случае после усадки такое соединение ослабнет, в худшем — стропильные доски могут выгнуться и растрескаться, что приведет к необходимости срочного капитального ремонта крыши. Поэтому в домах из бруса или оцилиндрованного бревна узел крепления стропил к коньку делают подвижным — шарнирным.

В качестве шарнира в таких соединениях всегда выступает болт М16 или шпилька, зафиксированная гайками с двух сторон. В этом случае при изменении наклона стропильных досок они просто поворачиваются вокруг болта без появления микротрещин или других дефектов.

Шарнирное соединение делают двумя способами: с помощью удлинения стропил металлическими пластинами или простым монтажом стропильных досок внахлест.

При использовании пластин, перед тем как крепить диагональные стропила к коньковому брусу, их подрезают так, чтобы в нижней точке торца был небольшой зазор — 5-10 мм. Край доски обычно срезают под 90°, поэтому при установке стропил получается выемка треугольной формы. Но допустим и вертикальный срез, хотя в этом случае зазор делают шире — минимум 20 мм. Дальше на стропила устанавливают металлические пластины с двух сторон и закрепляют их 1-2 болтовыми соединениями и шурупами. Пластины должны выступать за стропила и перекрещиваться примерно над средней линией конька. В этом месте их соединяют болтом-шарниром.

Дальше есть два варианта, как крепить коньковый брус к стропилам с подвижным соединением. Первый — это обычная врубка, как на фото:

Второй способ — это подвешивание стропил на уголке. При таком креплении болтом-шарниром пластины соединяют не только друг с другом, но и еще с уголком, который, в свою очередь, привинчивают к коньковому брусу:

Этот метод дает большую свободу соединению, но используют его, в основном, для небольших домов и бань. Слишком большую нагрузку стальной уголок может просто не выдержать.

Иногда стропильные ноги вообще не крепят к коньковому брусу. Но тогда они должны плотно опираться на конек. Причем не только сразу после постройки дома, но и после его усадки.

При укладке стропил внахлест и креплении их болтом также получается шарнирное соединение:

Как и пластинчатый шарнир, соединенные внахлест болтом стропила либо фиксируют на коньке вырубками, либо подвешивают на уголках. Все подвижные виды соединений хорошо показаны на рисунке:

Способ крепления вполдерева тоже относят к шарнирному типу соединений, но, кроме трудоемкости, у него есть еще один существенный недостаток — относительно небольшая свобода соединения. Если уклон скатов измениться значительно, стропильные ноги будут сдавливаться, что может привести к деформации досок и трещинам.

В статье подробно рассказано, как правильно крепить стропила к коньку, начиная от обзора видов крепежа до подробного описания каждого способа крепления. Крепить стропильные ноги к коньку можно:

1. С вырубкой — традиционный способ, и без нее — более простой метод монтажа, который стал возможен благодаря современному металлическому крепежу.
2. Встык — более надежный, но и более сложный метод крепления, который подходит для домов из газоблока, кирпича, бетона, или внахлест — более простой метод, который хорош для срубов и домов из бруса.
3. Гвоздями и скобами — устаревший метод, который менее надежен, чем другие способы крепления.
4. С помощью деревянных накладок, которые надежно связывают стропила и коньковую балку в один узел.
5. С помощью металлических крепежных элементов — оптимальный на сегодня метод крепления, который обеспечивает прочное соединение и очень прост в реализации.
6. Вполдерева — очень трудоемкий способ, который обычно используют при монтаже стропильной системы по традиционной технологии.
7. Примыканием к коньковому брусу — метод крепления родом из Северной Америки. Редко используется, поскольку у него нет особых преимуществ перед стандартными способами монтажа стропил, а сложность работ — высокая.
8. На шарнирах — не один, а сразу несколько методов соединения стропил, которые объединяет одно: подвижное крепление, которое выдерживает изменение уклона крыши во время усадки сруба или дома из бруса.

Все перечисленные методы крепления надежны и проверены. Поэтому для обычного дома, который строится на юге и в средней полосе России, рекомендуем выбирать метод крепления стропил к коньковому прогону исходя из критерия простоты монтажа. В большинстве случаев, это соединение стропил перфорированной пластиной, а стропильных ног и конька — металлическими уголками. Для деревянных домов нужны шарнирные соединения, а для зданий в северных регионах с большой снеговой нагрузкой — усиленные методы крепления стропильных ног, которые способны выдержать сотни килограмм снеговой нагрузки.

Будьте в курсе!

Подпишитесь на новостную рассылку

к мауэрлату, брусу, балкам двухскатной крыши

• Виды креплений
• Кровельные крепежные материалы
• Методы крепления стропил к мауэрлату
• Жесткий метод крепежа
• Жесткое крепление с подпорным брусом
• Скользящие крепления стропил
• Наслонное крепление

Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.

Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

Виды креплений ↑

Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

1. Крепеж стропилин к брусьям мауэрлата;
2. Соединение отдельных стропил между собой при наращивании длины;
3. Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

• На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
• В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
• Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Кровельные крепежные материалы ↑

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

• Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
• Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
• Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно

При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

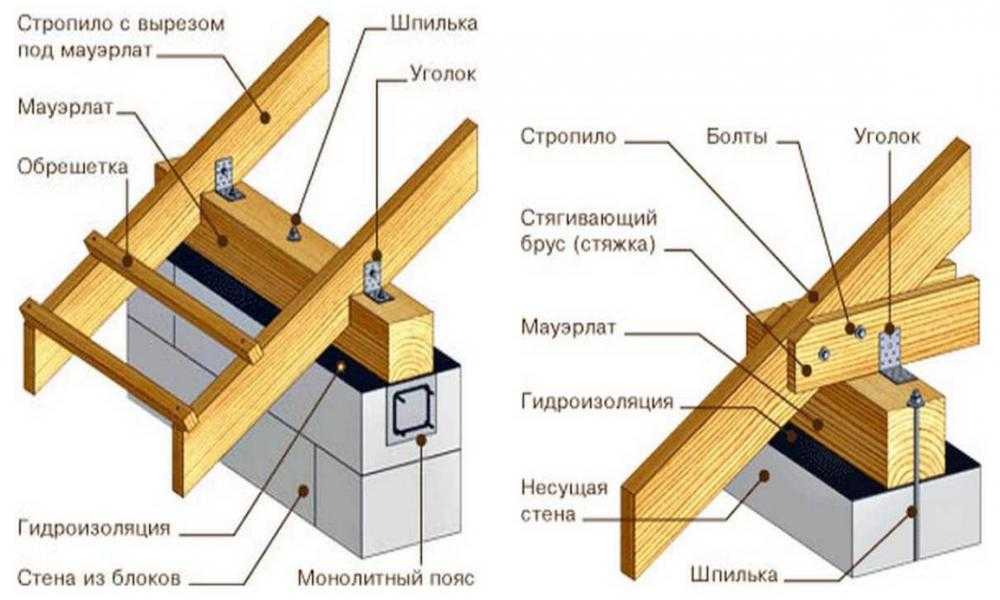

Методы крепления стропил к мауэрлату ↑

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.

Совет

Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!).
3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует.
4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах.
5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

Жесткое крепление с подпорным брусом ↑

Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

На заметку

Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

Скользящие крепления стропил ↑

Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

На заметку

Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в  результате данный процесс приведет к деформациям стропильной системы.

Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

Важно

Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.

На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

Совет

Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий  крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

Наслонное крепление ↑

В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.

На заметку

Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.

Выполняется такая фиксация следующим образом.

• Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
• При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
• Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
• Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
• В коньках лучше всего выполнить крепление с упором на брус.

При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).

Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.

© 2023 stylekrov.ru

Как прикрепить стропила к коньковой балке

Если вы строите крышу для своего дома или ремонтируете старый, у вас могут возникнуть проблемы с каркасом крыши. Может быть, вам интересно, как прикрепить эти стропила к вашей коньковой балке. Не беспокойся! Мы тщательно изучили эту тему, чтобы дать вам лучший ответ.

После успешной установки балки на обоих концах стоек крыши с помощью сверхпрочного кронштейна вы можете прикрепить стропила крыши к самой коньковой балке, выполнив следующие простые шаги:

1. Выбрать пиломатериал.
2. Используйте болт.
3. Подберите крючок для крыши.
4. Подвесьте стропило к телу балки.
5. Прикрутите стропило к коньковому брусу.

Чтобы получить более подробный ответ о процессе крепления стропил крыши к коньковым балкам, продолжайте читать оставшуюся часть поста. Мы также обсудим лучшие практики, чтобы у вас было четкое представление о том, как действовать, прежде чем приступить к работе над проектом крыши.

Как прикрепить стропила к коньковому брусу

Как правило, конец каждого деревянного бруса используется для установки на столбы, расположенные на каждой стене вашего дома. Выполните эти пять простых шагов, чтобы быстро прикрепить стропила:

1. Выберите пиломатериал

Это всегда зависит от наличия имеющегося у вас оборудования. Но всегда следует помнить, что коррозионностойкий вид пиломатериала лучше.

2. Используйте болт

Вы можете эффективно соединить две балки вместе с помощью болтов. Обычно используется болт с резьбой диаметром полдюйма, который также следует сочетать со сверлом того же диаметра, чтобы предотвратить неаккуратность.

3. Выберите вешалку

Для большей грузоподъемности лучше всего подходят подвесы типа HU или HUC. Вешалки типа LUC или LUS применимы в большинстве распространенных ситуаций. Начните вставлять кровельные подвесы в тело балки и прикрепите к ней стропило с помощью соединительных винтов.

4. Повесьте стропило на тело балки

Соедините стропило с телом балки, используя тот тип подвески, который у вас есть, и просверлите болты из нержавеющей стали в отверстии вашей подвески. Концы стропил крыши должны нависать над телом балки примерно на 1 дюйм. Это дает немного места, чтобы между стропилами можно было сделать коньковый вентиляционный канал.

5. Прикрутите стропило к коньковому брусу

Для крепления к металлическим кровельным подвескам потребуются винты для соединения крыши. Когда стропила уже соединены с телом балки с помощью подвески, необходимо использовать рамный винт с внешней стороны балки для поддержки внутренней части.

Нажмите здесь, чтобы увидеть этот черный винт на Amazon.

Посмотрите видео-инструкцию по креплению стропил к коньковым балкам:

Как работают стропильные подвесы? 9№ 0035

По сравнению с традиционными гвоздями и шурупами подвес для стропил обеспечивает более прочное соединение стропил с каркасом конструкции. Соединительная пластина на стропильной подвеске используется для соединения ее с другими элементами несущего каркаса после того, как подвеска намотана на балки.

Чтобы приспособиться к необходимому весу, а также к любым условиям, которые могут возникнуть в течение срока службы крыши, подвески сами по себе добавляют вес, который может выдержать крыша.

Нужны ли металлические подвесы для стропил крыши?

Металлические подвески для стропил являются неотъемлемой частью конструкции крыши. Он должен быть установлен для того, чтобы стропила и стены выдерживали вес кровельных материалов и учитывали такие условия, как снег.

Нажмите здесь, чтобы увидеть этот галстук-ураган на Amazon.

Обязательно ли использовать подвески на стропилах?

Подвески из стальных балок обеспечивают опору и сопротивление подъему при сильном ветре. Они не только облегчают обрамление, но и делают настил или пол, который вы создаете, прочнее. Чтобы упростить создание настила пола, используйте подвесы для балок при укладке балок пола.

Нажмите здесь, чтобы увидеть эту вешалку 2 x 6 балок на Amazon.

Каков правильный размер коньковой балки?

Стропила размером 2 x 4 должны сочетаться с коньковой балкой 2 x 6, стропила 2 x 6 должны использоваться с коньковой балкой 2 x 8 и так далее. Просто помните, что вам нужно планировать заранее и не торопиться, чтобы определить правильные размеры для вашего проекта крыши.

Прикрепление стропил к гроссбуху

Пользователи интернет-форума по благоустройству дома считают, что лучший способ — использовать вешалки. Альтернатива, однако, состоит в том, чтобы ригель был помещен под стропилами. Затем это служит заголовком для удержания стропил.

Чтобы соответствовать тому, что вам нужно, вам нужно будет использовать более крупный блок, возможно, 2 x 8, прикрепленный к основанию 2 x 2, и положить балки на этот выступ. Недостатком является то, что этот луч теперь вытянут вниз и может не дать вам необходимого зазора, если вы хотите сохранить скромный шаг.

Как соединить крышу со стеной

Одним из основных соединений в вашем доме является соединение между крышей и стенами.

Термин «соединение крыши со стеной» описывает, как конструкция крыши или «фермы» крепится к стене, чтобы противостоять восходящей силе, которая иногда исходит от сильного ветра, действующего на крышу. Типичные типы соединений, которые вам понадобятся, перечислены ниже.

1. Соединение с косым гвоздем

Для обеспечения устойчивости к сдвигу и выдергиванию соединения между элементами каркаса гвозди для каркаса вбиваются под углом примерно 45 градусов, соединяя две противоположные стороны кусков дерева.

2. Зажимы Hurricane

На каждом стропиле установлены металлические зажимы, которые крепятся к каркасу стены и элементу стропила только сбоку. Для металлического зажима нужно как минимум три гвоздя в стропила и три гвоздя в стену, и он должен быть устойчивым к коррозии.

3. Одинарные хомуты

На каждую ферму или стропило надеты металлические хомуты, которые охватывают верхнюю часть и соединяются со стеновым каркасом в одном месте. В ферму или стропило следует забить не менее трех гвоздей и на каждую металлическую планку следует забить по три гвоздя в стену.

Если на передней стороне одной обмотки имеется три гвоздя, она была неправильно закреплена и будет сброшена на уровень зажима.

4. Двойные хомуты

Двойные хомуты — это хомуты, прикрепленные к ферме или стропилу и прикрепленные к боковой или нижней части верхней пластины.

На каждой ферме или стропиле закреплены две металлические скобы, которые закручиваются вокруг верхней части и крепятся к каркасу стены. Минимум три гвоздя должны быть забиты в ферму/стропилу и три гвоздя в стену в каждом месте, а металлическая полоса должна быть коррозионностойкой.

Деревянные балки или металлические балки, что лучше?

Вы можете не знать, использовать стальные или деревянные балки, если вы строите новый дом или делаете капитальный ремонт уже имеющегося.

Если вас интересует качество этих материалов, давайте объясним подробнее.

Стальные балки

Стальные балки дают вам дополнительные возможности дизайна, которых вы не можете достичь с помощью дерева. Поскольку сталь имеет гораздо более высокую грузоподъемность, вы можете использовать меньше вертикальных опор для того же пролета и меньшей высоты балки.

Хотя сталь подвержена ржавчине при контакте с влагой, она не воспламеняется при использовании в качестве балок. Стальная балка может деформироваться при длительном сильном нагреве, но с соответствующим покрытием и антикоррозийной оцинковкой срок ее службы больше, чем у деревянных балок.

Деревянные балки

Прикрепить что-либо к стальной балке может быть непросто. Деревянная балка легко прибивается гвоздями или правильно просверливается для установки болтов.

К сожалению, деревянные балки имеют и свои недостатки. Древесина разлагается естественным образом. Поскольку древесина со временем разлагается, она менее долговечна. Он восприимчив к ожогам и заражению термитами в худшем случае.

Для получения дополнительной информации ознакомьтесь с нашей статьей «Металлический каркас против деревянного каркаса».

Следует ли красить деревянные балки?

Покраска деревянных балок в тот же цвет, что и потолок, – отличный способ сделать комнату светлее, сохранив при этом историческую целостность вашего дома. Когда балки и потолки окрашены в светлые нейтральные оттенки, такие как белый, кремовый или светло-серый, это работает очень хорошо.

Как побелить деревянные балки

Нанесите глиняную краску кистью в направлении волокон дерева, предварительно разбавив ее водой. Приготовьте мягкое влажное полотенце, чтобы удалить излишки краски во время работы, чтобы предотвратить ее высыхание.

Побелка деревянных балок — еще один прием, позволяющий подчеркнуть присущую им красоту, сохраняя при этом пространство воздушным и светлым. Это придает вашим деревянным балкам оттенок светлого цвета, позволяя просвечивать трещинам и морщинам древесины.

В заключении

Строительство крыши — одна из самых утомительных операций при строительстве или ремонте дома. Сложно собрать эти бревна вместе. Просто помните, что прежде чем приступить к проекту дома, обязательно ознакомьтесь с местными строительными нормами или проконсультируйтесь с экспертом в этой области.

Прежде чем идти, вы можете проверить следующие статьи по теме:

Как прикрепить деревянный каркас к стальной балке [6 шагов]

21 красивая гостиная с балками разница?

26 долей

• Доля
• Штифт

Проектирование или строительство двускатной крыши для сарая, хижины или другой конструкции может быть очень увлекательным, но также и сложной задачей при интерпретации различных названий и терминов. Показательный пример — коньковая балка против коньковой доски. В чем разница и когда следует использовать тот или иной? Один из них является структурным элементом, требуемым строительными нормами, а другой — опорой, облегчающей строительство крыши.

Коньковая балка поддерживает концы стропил на коньке и передает нагрузку крыши на фронтонные концы или стойки. Он должен использоваться с уклонами менее 3/12, но может использоваться и с большими уклонами. Коньковая доска не является конструкционной и может использоваться только с уклоном от 3/12 до 12/12.

В этой статье мы объясним разницу между коньковой доской и коньковым брусом, как установить каждую из них и что лучше. Мы рассмотрим, как прикрепить стропила к коньковому брусу или доске, и обсудим, когда использовать коньковый брус или коньковую доску. К тому времени, когда вы закончите читать нашу статью, вы будете знать различия, когда их использовать и как соединять стропила с каждым из них.

Быстрая навигация

• Коньковая балка и коньковая доска: краткий обзор
• Коньковая балка
  • Что такое коньковая балка?
  • Нужна ли коньковая балка?
  • Размеры конькового бруса
  • Таблица размеров конькового бруса
  • Пролет конькового бруса
  • Калькулятор конькового бруса
  • Как крепить стропила к коньковому брусу?
  • Варианты поддержки коньковой балки
  • Можно ли присоединиться к коньковой балке?
  • Как установить коньковую балку
• Коньковая доска
  • Что такое коньковая доска?
  • Where Will You Find a Ridge Board
  • Ridge Board Size
  • How to Install a Ridge Board
• How to Attach Rafters to Ridge Beam and Ridge Board
  • Nailing
  • Ridge Rafter Connector
  • Simpson Strong Tie LSU26 Регулируемый подвес для балки
  • U-образный подвес для наклонного легкого стропила
  • Металлические хомуты
• Коньковая доска или коньковый брус: что лучше?
• Когда использовать коньковую балку или коньковую доску?
• Заключение

Коньковая балка и коньковая доска: краткая сводка

Коньковая балка служит совершенно иной цели, чем коньковая доска. В таблице ниже указаны различия.

Конструкционная опора конька или пика крыши и удерживает стропила	Вспомогательное приспособление для размещения и соединения противоположных стропил и каркаса крыши
Более стабильная и прочная опора крыши, позволяющая использовать более длинные пролеты стропил	Более быстрый и легкий монтаж
Должен использоваться на уклонах менее 3/12	Может использоваться только на уклонах от 3/12 и 12/12
Должны использоваться там, где хомуты или потолочные балки не обеспечивают непрерывной связи по всему зданию Должны использоваться, если потолочные балки находятся выше нижней 1/3 стропил Должны использоваться там, где потолочные балки не параллельны стропилам	Должны иметь толщину 1 дюйм или больше и не менее полной глубины срезанного конца стропила
Поддерживают коньковый конец стропил	Помогают выровнять и удерживать концы стропил при размещении других
Передают ½ нагрузки крыши на фронтонную стену или стойки/колонны, а другую ½ — на стены	Передают всю нагрузку крыши на стены
Никакой внешней силы на стены, только направленная вниз Стропила могут опираться на балку или быть прикреплены сбоку к балке Опорные стойки балки могут быть встроены в торцевую стену фронтона	Концы стропил сжимаются, чтобы поддерживать друг друга и передача нагрузки на наружные стены Требуется хомут или коньковый ремень для предотвращения сжатия и обрушения стен и крыши Непрерывные хомуты и потолочные балки уменьшают давление стропил на стены
Предлагает больше полезного пространства чердачной крыши	Может потребоваться прогон и раскос прогона для поддержки середины стропила между коньком и стеной годы проб и ошибок, геометрии, тригонометрии и современной инженерии. Строительные нормы и правила для вашего региона составлены из минимальных требований из прошлого опыта и являются полезным инструментом при планировании или завершении проекта. Глава 8 Международного кодекса жилищного строительства (IRC) 2018 года посвящена конструкции крыш и потолков, а также содержит много полезной информации. Что такое коньковая балка? Коньковая балка служит для несущих конструкций. Он поддерживает стропила и принимает на себя половину постоянных и постоянных нагрузок на крышу и передает их вниз на фундамент. Другую половину несут стены, поддерживающие нижние концы стропил. Балка часто поддерживается на концах стойками, встроенными в концы фронтона, а иногда и промежуточными стойками в зависимости от длины пролета. Балки могут быть изготовлены из тяжелой древесины, сборных пиломатериалов, инженерной деревянной конструкции или стали. Нужна ли коньковая балка? Коньковая балка является обязательной для остроконечных крыш с уклоном менее 3/12, или там, где невозможна непрерывная связь хомутом или потолочной балкой, или если потолочные балки не параллельны стропилам . Брус необходим и в том случае, если балки перекрытия находятся выше нижней 1/3 стропил. Размер коньковой балки Размер коньковой балки зависит от расстояния между опорами и суммарной динамической и статической нагрузки, которую она должна поддерживать. Он должен выдерживать половину площади крыши и снеговые и ветровые нагрузки там, где он расположен. Кроме того, балки могут быть изготовлены из габаритных пиломатериалов, инженерной древесины, стали или других одобренных материалов. При определении размера коньковой балки важными факторами являются нагрузка на крышу (постоянная и динамическая нагрузка), продолжительность нагрузки, расстояние между пролетами без опоры и состав балки. Снежные и ветровые нагрузки влияют на динамическую нагрузку и обычно включаются в размер балки. Размер и пролет стропил также могут быть включены в нагрузку на крышу, чтобы помочь рассчитать площадь настила крыши и как часть статической нагрузки. Таблица размеров коньковой балки В таблице ниже представлена ​​информация о влиянии размера крыши и снеговой нагрузки на свободный пролет балки. Чем больше пролет балки, тем больше открытая площадь под балкой и больше размеры балки. Таблицы размеров балок содержат общую информацию и являются ориентирами, но проект крыши должен быть проверен инженером. Безразмерные балки в нашей таблице представляют собой балки из клееного и ламинированного дерева. *LD=Коэффициент продолжительности нагрузки *DL=Стабильная нагрузка *SL=Снеговая нагрузка на грунт (от Southern Forest Products Assoc.) Пролет коньковой балки Пролет коньковой балки – это расстояние между опорами. Пролет определяется размером или размерами балки, половиной площади настила крыши, собственной массой груза и динамической (снеговой) нагрузкой, которую он должен выдерживать, и в течение какого времени. Чем дальше друг от друга опоры для балки, тем больше свободного пространства под балкой. Калькулятор коньковой балки Калькуляторы коньковой балки стали более распространенными и представляют собой альтернативу листанию диаграмм и таблиц для определения размера балки и расстояния между опорами. Чем больше информации вы можете ввести, тем лучше будет результат расчетов. При выборе калькулятора ищите тот, который позволяет вводить следующие данные: длина пролета, продолжительность нагрузки, тип нагрузки, материал балки, максимально допустимый прогиб, уклон или уклон, параметры динамической и статической нагрузки, площадь настила крыши (также известна как длина притока), расстояние между стропилами, а также другую информацию, которую вы считаете необходимой. BeamChek™ предлагает универсальный калькулятор для загрузки или использования бесплатного онлайн-калькулятора для определения размера балки. Как крепить стропила к коньковому брусу? Стропила могут располагаться поверх коньковой балки или крепиться к боковым сторонам балки. Стропила, которые сидят на балке, толкаются вниз и могут иметь углубления, чтобы ровно сидеть на балке. Они должны быть прибиты гвоздями к балке и противоположному стропилу, чтобы сохранить выравнивание. Противоположные стропила могут стыковаться друг с другом или смещаться и прибиваться гвоздями перед тем, как прибить их гвоздями. Косынка толщиной 6 мм (15/64 дюйма) со сквозными болтами также может использоваться для соединения друг с другом противоположных стропил. Ураганные ремни или стяжки обычно используются для соединения стропил с балкой и предотвращения подъема. Существует несколько различных способов крепления стропил к боковым сторонам балок. В прошлом для фиксации стропил обычно использовались шипы. Сегодня для крепления стропил к балке часто используются металлические подвески или стяжки для верхних коньковых стропил и нижние подвески для стропил. Ременные стяжки также используются для противодействия подъемным силам боковых стропил. Варианты поддержки коньковой балки Коньковая балка, в отличие от коньковой доски, представляет собой конструктивный элемент, который несет половину веса крыши, которую он перекрывает, поэтому ее необходимо поддерживать. Обычно он поддерживается деревянной или стальной стойкой или каменной конструкцией внутри фронтонной стены и другими опорными конструкциями вдоль ее пролета по мере необходимости. Можно ли присоединиться к хребтовой балке? Балки, особенно изготовленные из размерных пиломатериалов, могут нуждаться в сращивании. Стык должен происходить между стропилами, а не на стропилах, и поддерживаться балкой, стойкой или колонной. Размер балки, опирающейся на опору, должен соответствовать требованиям правил или превышать их (не менее 1-1/2 дюйма), равно как и размеры стойки или колонны и основания для сохранения целостности конструкции. Как установить коньковую балку Установка коньковой балки зависит от ее размера и материала, из которого она изготовлена. Подъем 16-футовой трехслойной балки 2×12 может выполняться одним или двумя людьми. Для установки клееной и ламинированной или стальной балки длиной от 20 до 40 футов может потребоваться кран или А-образная рама с цепным блоком, чтобы поднять ее на место. Обычной практикой является размещение одного конца балки на опорной конструкции, а затем поднятие и установка другого конца. В некоторых ситуациях рекомендуется поднимать чередующиеся концы на фут или два за раз, чтобы уменьшить нагрузку на опорные конструкции и облегчить вставку в щели в каменной кладке. Коньковая доска Коньковая доска используется для изготовления каркаса крыши. Он не является структурным, поэтому для его переноски не требуются столбы или колонны, хотя некоторые строители прикрепляют их к концам фронтона, чтобы удерживать их на месте. Что такое Риджборд? Коньковая доска обычно представляет собой пиломатериал одной длины. Он должен быть равен или больше по глубине срезанному под углом концу стропила, который упирается в него. Коньковая доска поддерживает расстояние и размещение стропил; он не несет структурного веса. Где вы найдете коньковую доску Коньковые доски обычно используются в кровельных конструкциях с уклоном крыши от 3/12 до 12/12. Часто используемые в двускатных крышах, они также встречаются в вальмовых, вальмовых, мансардных, солончаковых и смешанных комбинациях стилей крыши. Размер коньковой доски Фактическая толщина коньковой доски должна быть не менее 1 дюйма, а глубина должна быть равна креплению к ней стропила. Краткая инструкция — это доска размером больше, чем стропило, поэтому для стропила 2×6 требуется коньковая доска 2×8, а для стропила 2×8 — коньковая доска 2×10 и так далее. Пролет стропила определяет его толщину, которая, в свою очередь, определяет высоту коньковой доски. В приведенной ниже таблице размеров коньковых досок показано, как на пролет стропил влияет расстояние, порода и сорт, а также динамическая или снеговая нагрузка. *(GSL= снеговая нагрузка на грунт и DL= статическая нагрузка) Примечание A: Пролет превышает 26 футов. Информация из таблиц R802.4.1(4) и R802.4.1(5) IRC2018 Как установить коньковую доску Существует множество способов установки коньковой доски в зависимости от стиля крыши. Один из способов — прикрепить доску к концам фронтона, чтобы сохранить высоту и уровень конька. Другой распространенный метод — установить временную распорку в виде А-образной рамы на каждом конце, чтобы установить уровень, высоту и расположение конька без необходимости фронтонных концов. Как прикрепить стропила к коньковому брусу и коньковой доске Крепление стропил к коньковому брусу или доскам зависит от используемого метода. Стропила, которые сидят на балке, обычно крепятся с помощью коробчатых гвоздей 3 или 4 – 16d (3-1/2”x0,135), вбитых через сторону стропила в балку. Для крепления стропил к боковым сторонам балки или коньковой доски многие строители и домашние мастера используют стальные нижние подвески для стропил или верхние подвески или стяжки для конька. Все стропила, независимо от способа крепления, требуют оборачивания и крепления ленточных стяжек к брусу или доске для предотвращения вспучивания. Галстуки, вешалки и ремни должны быть закреплены разрешенными гвоздями или шурупами. Таблица R602.3(1) IRC 2018 является полезным справочником. Прибивание гвоздями Стропила должны быть прибиты заподлицо к коньковой доске. Независимо от того, используете ли вы структурные винты или гвозди, обычно вбивают один через верхнюю часть стропила в лицевую сторону доски. Обычно достаточно двух-четырех гвоздей, вбитых в доску через боковую сторону стропила (прибитую гвоздями), чтобы удерживать его на месте. Стропила, прикрепленные к коньковому брусу, создают большую нагрузку на гвозди, поэтому важно использовать гвозди надлежащего размера, размещения и количества гвоздей. Гвозди вбиваются в боковую часть стропила с противоположных сторон, образуя букву «X», где они пересекаются с балкой. Это создает наилучшую прочность на сдвиг или сопротивление. Соединитель для коньковых стропил Верхние подвесы или стяжки для коньковых стропил — отличный способ разместить и прикрепить стропила к коньковым балкам или доскам. Соединители Simpson Strong-Tie RR (коньковое стропило) — отличный выбор. Изготовлены из оцинкованной стали калибра 18, они устанавливаются на стропила 2×6 с уклоном до 30° и крепятся с помощью восьми-десяти гвоздей 10dx1-1/2” или шурупов #9×1-1/2” Strong Drive (SD) .   Simpson Strong Tie LSU26 Регулируемая подвеска для балки Нижние подвески для стропил крепятся к балке или доске, а также к нижней и боковым сторонам стропил 2×6. Одним из таких продуктов является Simpson Strong-Tie LSU26. Подвеска из оцинкованной стали калибра 18 с регулируемым уклоном, которая крепится к балке или поверхности балки и стропилу. Вешалка регулируется на строительной площадке на 45° вверх, вниз, влево или вправо. Для каждого подвеса балки требуется шесть гвоздей 10d для крепления к балке или шесть гвоздей 10dx1-1/2” для лицевой стороны доски и пять гвоздей 10dx1-1/2” для крепления к стропилу. Наклонная U-образная подвеска для легких стропил Наклонные подвески для легких стропил от Simpson Strong-Tie изготовлены из оцинкованной стали 18 калибра. Подвески могут быть прикреплены до того, как будут установлены стропила 2×6, или после, благодаря их U-образной форме. Регулируемый шаг подходит для уклонов от 0/12 до 14/12. Крепежные отверстия расположены высоко на боковых полках, чтобы лучше подходили к стропилам, которые свисают ниже балки или доски. Подвеска крепится к балке четырьмя шурупами SD #10×2-1/2” или гвоздями 3-1/2”x0,162 и к стропилу пятью шурупами SD #10×2-1/2” или 3-1/2×0,162 гвоздя. При креплении к коньковой доске используйте четыре гвоздя 10dx1-1/2” или четыре винта #9×1-1/2” Strong Drive (SD).   Металлические хомуты Металлические хомуты используются для крепления стропил к противоположным стропилам или коньковым балкам, а также для сопротивления подъемным силам и поперечному напряжению. Simpson Strong-Tie CS18 представляет собой 25-футовую (доступны более длинные) бухты из оцинкованной стали шириной 1-3/8 дюйма калибра 18, предварительно пробитые под гвозди 8d или 10dx1-1/2 дюйма или #9×1-1/. 2-дюймовые винты Strong Drive (SD). Лента отрезается на необходимую длину на строительной площадке в зависимости от задачи. Коньковая доска или коньковая балка: что лучше? Коньковая балка — это конструктивный элемент, несущий нагрузку на крышу, а коньковая доска — это элемент каркаса, используемый для размещения и крепления стропил на месте. Многие дома и здания были построены без использования конькового бруса или доски и выдержали испытание временем на протяжении веков. Балки, однако, должны использоваться для поддержки крыш с уклоном менее 3/12. Они также часто используются, чтобы сделать чердачное пространство более открытым для использования или видимости. Что лучше, зависит от задачи. Если вы строите уклон от 3/12 до 12/12 и не беспокоитесь о выступающих стропилах, сводчатых потолках или обширном непрерывном чердачном пространстве, используйте коньковую доску, чтобы упростить создание каркаса. Для малоскатных крыш, сводчатых перекрытий, сплошного чердачного пространства используйте брус. Когда использовать коньковую балку или коньковую доску? Строительные нормы и правила помогут определить, когда использовать коньковую балку, а когда нет необходимости. Как правило, все крыши с уклоном менее 3/12 должны использовать коньковую балку в соответствии с разделом R802.3 IRC. Коньковые балки также часто используются, когда архитекторы требуют сводчатых потолков, выступающих балок или когда желательно открытое чердачное пространство. Балка не требует хомутов, прогонов и скоб, которые могут помешать использованию чердака. Если балка не требуется, то крышу можно построить с коньковой доской или без нее. Заключение Коньковая балка является необходимым конструктивным элементом, который несет половину нагрузки на крышу и должен использоваться при строительстве крыш с уклоном менее 3/12. Коньковая доска не является конструкционной и помогает в размещении стропил и на расстоянии друг от друга. Надеюсь, мы прояснили любую путаницу, которая у вас могла возникнуть по поводу этих двух, и вы лучше понимаете, когда использовать каждый из них и как прикреплять к ним стропила. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
