Устройство двускатной крыши своими руками

     Несмотря на то, что в последнее время крыши загородных домов отличаются большим разнообразием форм, обычная двускатная крыша остается актуальной и достаточно распространенной. В основном благодаря своей простоте и функциональности – устройство двускатной крыши своими руками не составляет особого труда. Естественно, что и в этом деле есть свои тонкости, однако соблюдение нехитрых правил  и рекомендаций поможет избежать ошибок, чтобы сооружение было надежным и прослужило долгие годы.

     Строительство дома предполагает серьезные финансовые вложения, и это заставляет людей искать пути удешевления конструкции за счет использования современных технологий. Одна из таких технологий, набирающая все большую популярность в России – каркасное строительство. Выгода в том, что при строительстве каркасного дома можно обойтись без участия специалистов. При наличии элементарной технической грамотности и соблюдения всех рекомендаций такой дом можно возвести практически своими руками. При этом часто приходится идти на упрощение конструкции, и двускатная мансардная крыша как нельзя лучше отвечает этим требованиям.

    От того, насколько равномерно будет распределена нагрузка на несущие конструкции дома при устройстве крыши, зависит долговечность здания, и устройство двускатной крыши с этой точки зрения будет оптимальным вариантом. Кроме того, не стоит забывать про выбор и установку софитов для крыши

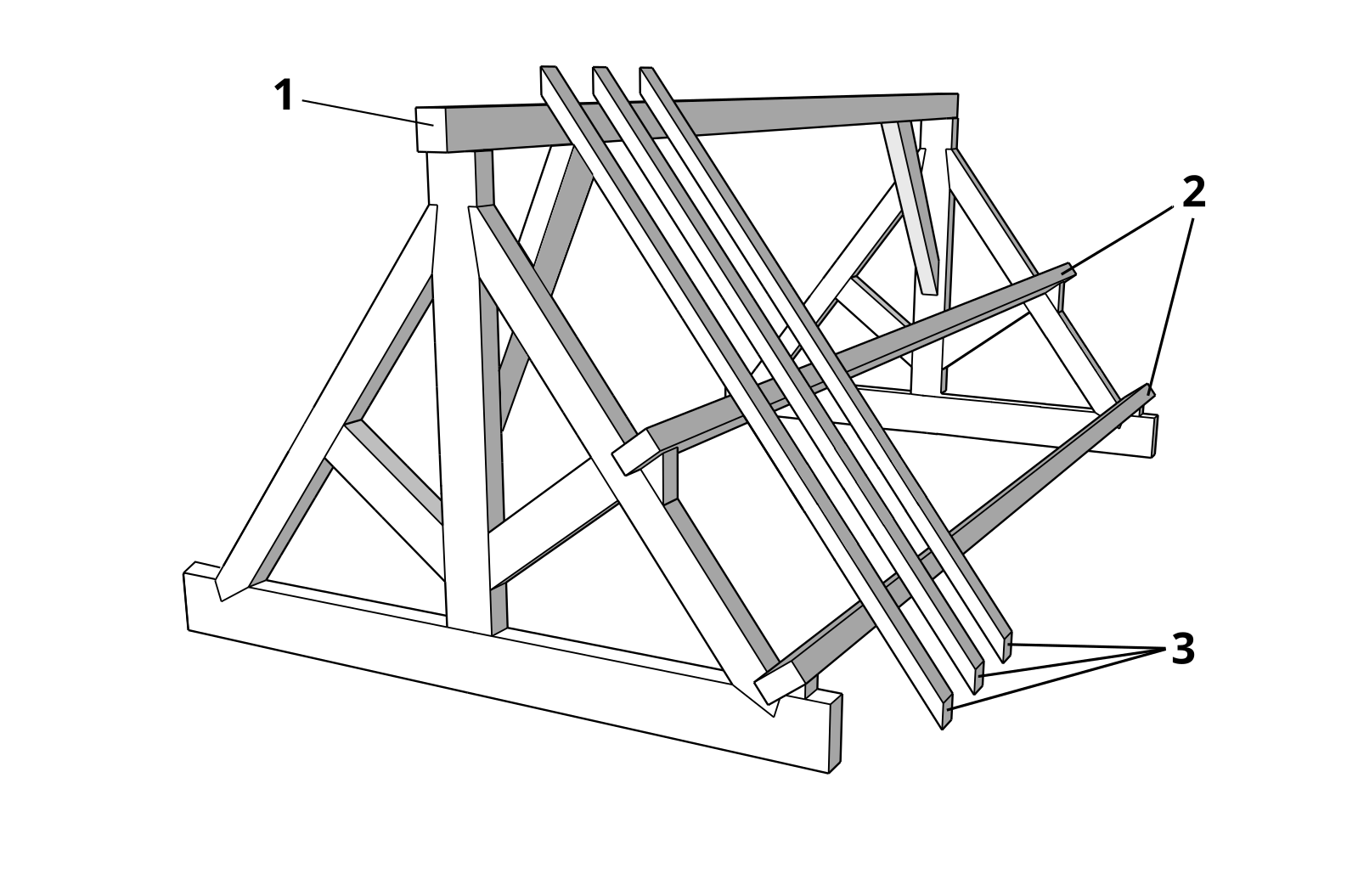

Рисунок 1. Основные элементы конструкции при устройстве двускатной крыши

   Двускатная крыша представляет собой наиболее простую конструкцию, являясь одновременно наиболее функциональной с точки зрения эксплуатации.  Ведь крыша защищает дом от негативного воздействия атмосферных факторов, и ее надежность является одним из важнейших условий комфорта в нем.

    Конструкция двускатной крыши достаточно проста – она представляет собой две наклонные плоскости, опирающиеся на противоположные стены дома. При этом имеется два треугольных торца, называемые фронтонами.  При  достаточной высоте крыши и площади дома в образованном пространстве можно устроить дополнительные жилые помещения. Это пространство принято называть мансардой в отличие от традиционного чердака, который можно использовать в хозяйственных целях. К примеру, для хранения различных вещей.

    Что касается эстетической составляющей, то простота конструкции с лихвой может быть компенсирована современными кровельными материалами. Они придадут крыше, как самой заметной части дома, привлекательный вид.

Рисунок 2. Возможные варианты двускатных крыш

     Прежде всего, следует устроить перекрытия.  В последнее время при капитальном строительстве из кирпича, шлакоблока и других тяжелых материалов перекрытия выполняют из железобетонных плит. Однако это требует больших финансовых затрат, привлечения специальной техники и бригад строителей. Кроме того, при каркасном строительстве тяжелые плиты создадут слишком большую нагрузку на стены здания. Поэтому для самостоятельного строительства лучше всего подходят перекрытия из деревянных балок.

 При выборе материала для устройства двускатной крыши следует руководствоваться целесообразностью. Если подкрышное пространство будет использоваться в качестве чердака, то будет достаточно бруса сечением 50×150 мм. Если же здесь будет полноценная мансарда, то следует  применить брус по крайней мере 100×150 мм, а лучше 150×150 мм. Балки укладываются непосредственно на несущие стены дома. Направление укладки – параллельно будущим фронтонам. При этом следует сделать выступы за края стен порядка 500-700 мм, это позволит сделать свесы крыши, достаточные для защиты стен дома от атмосферных явлений.

   После того, как будут уложены балки перекрытия, можно приступать к изготовлению и установке стропил. В данном случае речь идет о треугольных стропилах, поскольку крыша будет двускатной. Стропила представляют собой А-образные конструкции из бруса сечением, по крайней мере, 50×150 мм. Положение перекладины следует рассчитывать таким образом, чтобы она стала основой для будущего потолка мансардного помещения. Если не удалось приобрести брус длины, которая обеспечивает цельные элементы, допускается сращивание бруса с двух сторон. Крепление можно производить гвоздями соответствующей длины, но лучше, если это будут саморезы.

Рисунок 3. Стропильная система холодного чердака

    Если подкрышное пространство не предполагается делать жилым, что в условиях России требует отопления, конструкция крыши значительно упрощается и не требует больших финансовых затрат. Прежде всего, можно будет сэкономить на утеплении, а также сделать шаг стропил немного больше, что позволить сэкономить на брусе.  Тем не менее, не рекомендуется делать расстояние между соседними стропилами более 1,5 м. Оптимальный шаг составляет порядка 1,2 м. При устройстве кровли из традиционного шифера это позволит равномерно распределить нагрузку по всей конструкции.Первыми устанавливаются фронтальные (крайние) стропила. Их можно закрепить с помощью временных укосов.

Рисунок 4. Варианты крепления основания стропил на мауэрлат

       Установку фронтальных стропил (впрочем, как и всех остальных) следует производить строго вертикально. После этого в двух местах на каждой плоскости натягивается шнур, по которому производится установка остальных стропил. Крепление стропил к балкам перекрытия может быть произведено различными способами. К примеру, стропила могут быть закреплены внахлест или путем врезки в балки перекрытия сверху на глубину порядка 50 мм.

Видео-лекция «Устройство двускатной крыши своими руками: общие сведения»:

         Треугольник сам по себе является жесткой геометрической фигурой. Наличие перекладин на высоте потолка или выше, а также прочное крепление к балкам перекрытия вполне достаточно для того, чтобы не волноваться за вертикальную нагрузку на крышу.

Рисунок 5. Варианты крепления верха стропил (треугольника)

    Что  касается фронтальных нагрузок, то для их компенсации необходимо придать всей стропильной системе дополнительную жесткость.  Сделать это можно с помощью укосов, которые устанавливаются от перекладины фронтальных  стропил до низа среднего стропила. Такие элементы нужно установить с каждой стороны. Таким образом, их будет четыре. Материалом для укосов может служить такое же брус, какой используется для изготовления стропил или немного меньшего сечения (к примеру, 50×100 мм). Также несколько слов следует сказать о высоте стропил и, соответственно, углах наклона скатов. Они должны быть тем больше, чем больше обычная толщина снежного покрова в данном регионе. При расчете конструкции следует выяснить эти данные и внести в конструкцию устройства двускатной крыши коррективы с их учетом.

Рисунок 6. Стропильная система мансардной крыши

   В мансарде предполагается наличие жилых помещений, что предполагает должное утепление крыши. При проектировании нужно учитывать ширину материала утеплителя, чтобы не приходилось его подрезать, увеличивая тем самым расход материала и стоимость всего строительства. Укладку утеплителя следует производить только после того, как будет устроена обрешетка и уложена кровля. После укладки утеплителя рекомендуется закрепить его каким-нибудь рулонным материалом, например паробарьером.

        Также предстоит устраивать стойки, которые станут основой для стен мансардных помещений. Их лучше всего крепить к перекладинам стропил, которые станут основой для устройства потолка. Для лучшего утепления  можно проложить утепляющий материал и в потолке и стенах мансарды. Это зависит от региона, в котором расположено здание.  Естественно, если было принято решение об устройстве в чердачном помещении мансарды, это повлечет за собой дополнительные финансовые и трудовые затраты – понадобиться больше бруса, крепежных материалов, а также материал для утепления.

Рисунок 7. Образец утепления мансардной крыши

      После того, как будет смонтирована стропильная система со всеми необходимыми распорками, можно приступать к обрешетке, на которую будет уложен кровельный материал. Плотность обрешетки напрямую зависит от материала, которые будет использоваться в качестве кровельного. Наиболее неприхотливым в этом плане является асбестоцементный волнистый лист (шифер). Также это наиболее дешевый материал. Толщина доски для обрешетки должна быть не менее 20 мм, а для шиферной кровли достаточно 4-5 досок на один лист материала по высоте. Главный недостаток шифера – он не отличается особой эстетичностью.

Рисунок 8. Варианты монтажа разреженной обрешетки

     В случае использования мягкой кровли на основе битума (битумная черепица) обрешетка должна быть максимально плотной. Кроме того, поверх нее обычно укладывается листовой материал (ДСП или ОСП панели). Делается это для того, чтобы избежать повреждения кровли градом. Нагрузка на стропила при этом несколько возрастает, однако битумная черепица имеет меньший вес по сравнению с шифером.

Рисунок 9. Варианты монтажа сплошной обрешетки в зависимости от вида кровельного материала

     При соблюдении всех рекомендаций конструкция (устройство) двускатной крыши выйдет достаточно прочной, чтобы выдержать снеговую и ветровую нагрузки, Такая двускатная крыша при своевременной замене поврежденных участков кровли способна прослужить не один десяток лет.

Видео-лекция «Устройство двускатной крыши: устройство мансарды»:

Двускатная крыша: конструкция и особенности установки

Крыша практически каждого жилого дома делается с уклоном, позволяющим свободно стекать влаге. Наклонная плоская поверхность называется скатами, а место схождения этих плоскостей – коньком, связывающим стропильную систему. Самая распространенная классическая конструкция – двускатная крыша, имеющая еще одно название – щипцовая (щипцами называют треугольное внутреннее пространство, образованное скатами).

Наиболее простой конструктивный вариант двускатной крыши подразумевает устройство холодного чердака, предназначенного для хозяйственных нужд. Также сегодня и модно, и практично стало использовать чердаки под жилое помещение. В таких случаях в кровлю могут быть вмонтированы окна или добавлена пристройка, в этом случае лучшим вариантом становится двускатная ломаная крыша. Однако стоит учитывать, что проекты домов с двускатной крышей такого вида обойдутся значительно дороже, так как требуют намного больше материала, особенно тщательного утепления и качественной изоляции.

Двускатная крыша может быть:

• с наклонными стропилами;
• с висячими стропилами;
• с неравномерными углами наклона;
• с разными размерами карнизного свеса.

Двускатная крыша еще называется щипцовой

Конструкция двухскатной крыши такова: несущие балки накрываются обрешеткой, к которой крепится кровельный материал. Обрешетка и стропила традиционно выполняются из досок и деревянных брусьев, скрепленных между собой болтами, обычными гвоздями или специальными металлическими соединительными элементами. В качестве стропил могу выступать металлические профили, которыми можно покрыть большие пролеты, не используя дополнительные подкосы и стойки.

Металлические конструкции изготавливаются в промышленных условиях согласно чертежам, поэтому имеют высокую точность, позволяющую монтировать их рабочим, не имеющим особой квалификации. Однако они достаточно тяжелы, это затрудняет их подъем, а после установки оказывает значительно большее давление на несущие стены.

Металлические стропила оказывают большую нагрузку на несущие стены

Достаточно простое устройство двухскатной крыши позволяет легко приспособить ее к функциональным особенностям конкретного дома. Например, вполне возможно удлинить конек и получить более длинный скат, который может выступать в качестве крыши гаража или какой-либо иной хозяйственной постройки или помещения внутри дома.

Конструктивные элементы двускатной крыши

При использовании древесины можно выбирать только хвойные породы деревьев. Применяются деревянные брусья, доски и рейки. Влажность материала не должна превышать 20%. Большее содержание влаги приводит к деформации главных узлов крыши и порче всей кровли. Древесные материалы для строительства должны быть антисептированными.

Установка крыши начинается с монтажа балок перекрытия (переводов). Если чердачное помещение не планируется использовать, то для переводов применяется доска 50х150 мм. Брус следует укладывать точно на стойки стен, такое расположение гарантирует прочность всей конструкции.

Балки перекрытия укладываются с выпуском не меньше 400 мм от наружных краев стен – это обеспечивает защиту стен дома от влаги, стекающей с крыши.

На балки перекрытия вдоль всего дома гвоздями крепится доска 50х150 мм, которая станет основанием для стоек стен чердачного этажа. Затем устанавливаются стойки и верхняя обвязка.

Следующий этап – сборка и установка стропил. Прежде всего должны быть установлены фронтоны. Так называется продолжение стены дома, своей верхней точкой образующее конек – вершину треугольника, который образовывает крыша. На верхней обвязке выставляются на ребро доска 150х50 мм.

Установка стропил двускатной крыши

Нижняя часть досок отпиливается для того, чтобы перевод и стропила прилегали как можно лучше. Это делается следующим образом: на перевод ребром укладывается небольшая доска шириной 100 мм, по которой проводится черта. По этой черте производя пропил и, в итоге, получают скошенный «подпятник», плотно лежащий на плоскости перевода.

Устанавливаются стропила и вверху, на их пересечении, проводятся черты для отметки места обрезки и запила «в полдерева». Согласно разметке отпиливаем лишнюю часть стропил и делаем запилы, которые помогут плотно скрепить вершину.

Затем стропила устанавливаются окончательно и в верхней части скрепляются обрезком доски (называемой накладкой или бабкой). Если на чердаке планируется обустроить жилое помещение, стропила по верхней обвязке скрепляются ригелем.

Ригель будет выступать как потолочное перекрытие мансарды. Для того чтобы конструкция обрела большую жесткость, стропила могут быть дополнительно закреплены металлическими накладками.

Ригель выполняет роль потолочного перекрытия мансарды

После укрепления стропильной фермы проводится обязательная проверка вертикальности фронтонов, при необходимости они выравниваются и только после этого капитально закрепляются гвоздями, мягкой проволокой и скобами.

После установки фронтонов через верхнюю точку натягивается бечевка, по которой выравнивается уровень вершин средних стропил. Стропила устанавливаются по той же схеме, что и фронтоны.

Когда стропила будут установлены, для того, чтобы увеличить жесткость и предупредить их провисание, конструкция усиливается подкосами. Одним концом подкос крепится посередине стропильной ноги, а другой упирается в стойку. Для этого в конце подкоса, упирающегося в стропильную ногу, выпиливается паз и подкос прибивается через стропильную ногу длинными гвоздями, концы гвоздей загибаются.

После окончания монтажа стропил укладывается обрешетка. Чтобы после того, как произойдет усушка пиломатериалов, кровельный материал не разорвался и не покоробился, обрешетка укладывается вразбежку. Обрешетка монтируется с выступами 300-400 мм над фронтоном. Вид обрешетки зависит от выбранного материала для кровли.

Важно! Проектирование крыши должно производиться с учетом розы ветров и парусности.

Добротная двускатная кровля представляет собой конструкцию из множества слоев для тепло-, гидро-, -пароизоляции. Такие слои укладываются внутри несущего каркаса и называются каркасным пирогом. Такой «пирог» при правильном монтаже сохраняет тепло вашего дома, увеличивает срок службы кровли, защищает помещение от попадания влаги, заметно уменьшает расходы на отопление. Каждый слой кровельного пирога связан с остальными, но несет свое предназначение. Ошибки, допущенные при его устройстве, приводят к ухудшению эксплуатационных характеристик и сокращению срока службы кровли.

Кровельный пирог обеспечивает комфортные условия проживания в доме и надежность конструкции

Правильно собранный и установленный кровельный пирог исключит возможность возникновения многих проблем:

• образования конденсата как следствия протечек;
• уменьшит теплопотери;
• не даст возникнуть наледи и сосулькам.

Для уменьшения теплопотерь используется утеплитель кровли.

Эффективная теплоизоляция кровли – одно из основных требований к строительству качественных жилых домов. Она сводит к минимальным потери тепла через крышу здания, препятствует появлению поверхностного конденсата и предоставляет достаточный уровень комфорта жильцам. Особенно это важно тогда, когда под жилое помещение будет использоваться пространство, которое образует двускатная крыша: конструкция позволяет увеличить площадь жилых помещений, получить дополнительный этаж и тем самым уменьшить потери тепла этажа, расположенного ниже.

Материалы, смонтированные в строгой последовательности, образуют кровельный пирог

Утеплитель обычно выполняет несколько функций: экономит на 20-50% затраты на отопление, препятствует в жаркую пору года нагреванию кровельного пространства, звукоизолирует помещение. Устанавливается утеплитель между стропилами. Требования СНИП II-3-79*для большинства районов России оговаривают его необходимую толщину в 250 мм.

Пароизоляция необходима для невозможности попадания пара из внутренних помещений дома непосредственно в утеплитель. Для этого с внутренней стороны теплоизолирующего материала вертикально или горизонтально на несущие деревянные элементы прикрепляется пленка. Для крепления используют или оцинкованные гвозди с плоскими шляпками, или механический сшиватель со скобами.

Пленка укладывается с нахлестом не меньше 10 см как по горизонтали, так и по вертикали. Отдельные полосы рулона между собой герметично скрепляются соединительной лентой. В жилых помещениях потолок не должен доставать паробарьер, поэтому пленка после установки крепится рейками.

Укладка гидроизоляционной пленки

Гидроизоляция служит барьером для конденсата, который образуется на внутренней поверхности кровельного покрытия. Пленка крепится непосредственно на стропила горизонтально. Стропила не должны отстоять друг от друга на ширину больше 1,2 метра. Пленка может провисать на расстояние до 2 сантиметров, но не должна прикасаться к утеплителю. Поэтому после того, как пленка гидроизоляции будет закреплена на стропилах, поверх нее прибиваются контррейки, а затем уже монтировать кровельный материал.

С сыростью призвана бороться система вентиляции пространства под кровлей. Влажный воздух из подкровельного пространства удаляется либо при помощи специальных вентиляционных клапанов, либо благодаря естественной тяге. Воздух должен проходить по пространству, образованному элементами конструкции крыши – обрешеткой и контробрешеткой. Несмотря на то, что система вентиляции потребует дополнительных расходов, она оправдывает траты тем, что срок службы крыши значительно продлевается. К тому же чердачное помещение может быть использовано для размещения различных трубопроводов и вентиляционных каналов.

Грамотная вентиляция двускатной крыши

Двускатные крыши могут быть установлены при помощи стропильных ферм, стропил и панелей не только из дерева, но и из стали или железобетона. Но в деревянных домах обычно устанавливают деревянные же конструкции.

Нет ограничений и в выборе кровельного материала. Кровля двухскатная может быть выполнена из металлочерепицы, гибкой черепицы, медного или оцинкованного листа, профнастила, шифера, волнисто-битумного листа, профнастила и т.д.

Двускатные крыши – самые распространенные в нашей стране конструкции. В последние годы они изрядно похорошели благодаря современным кровельным материалам и большему вниманию к дизайну со стороны владельцев дома и застройщиков

Установка двускатной крыши дома может, на первый взгляд, показаться не слишком сложным процессом. Однако в действительности для того, чтобы построить даже самую обычную крышу требуется большой опыт и знание многих нюансов и тонкостей. А если устанавливается двухскатная ломаная крыша, без обращения за помощью к профессионалам не обойтись – эта конструкция значительно сложнее обычной, к тому же даже незначительные ошибки при ее монтаже приведут к большим затратам материала.

Полувальмовая двускатная крыша: стропильная система и конструкция

Полувальмовая двускатная крыша – это не только красивое с точки зрения архитектуры, но и весьма практичное решение, позволяющее получить просторный мансардный этаж и надежную, долговечную кровлю одновременно. Помимо эффективной защиты всех частей здания от воздействия осадков, конструкция полувальмовой крыши обеспечивает высокую устойчивость к самым интенсивным ветровым нагрузкам. Все эти достоинства обусловили высокую популярность крыш данного типа в сфере индивидуального строительства.

Выбор параметров полувальмовой крыши

При подборе кровельного материала и угла наклона скатов полувальмовой крыши прежде всего учитывают величину нормативной снеговой нагрузки, принятой строительной климатологией для региона, в котором ведется строительство. При высоких значениях крутизну скатов увеличивают, а свесы делают меньше; при низких – наоборот: скаты делают более пологими, а свесы увеличивают.

Следующим фактором, влияющим на уклоны скатов и очертания крыши, является назначение чердачного пространства. Как известно, каждый скат полувальмовой крыши состоит из двух трапецевидных плоскостей, имеющих различный уклон. Если владелец намерен использовать чердачное пространство как жилое, верхнюю часть ската делают более пологой и длинной.

Стропильная система

Единственным недостатком полувальмовой крыши считают сложность устройства стропильной конструкции, включающей помимо основных элементов множество дополнительных, без которых система не имела бы необходимой прочности и жесткости.

Сборку стропильной конструкции начинают с монтажа мауэрлата, задача которого – равномерное распределение нагрузки, передаваемой стропилами на верхнюю плоскость стены. Поперечное сечение мауэрлатного бруса должно иметь ширину в 150 мм и высоту в 100 или 150 мм.

Мауэрлат укладывают на два слоя рулонной гидроизоляции и крепят к стене: к деревянной – посредством скоб, к кирпичной – посредством шпилек, замоноличенных в железобетонный пояс, который специально для этого возводится поверх кирпичной кладки.

Шпильки изготавливают из металлического прута диаметром от 10 мм и устанавливают с шагом 1,2 м таким образом, чтобы по завершении монтажа всей стропильной системы они оказались между стропилами. Длина свободного конца шпильки после укладки мауэрлата должна составлять 2 – 3 см. Сверление крепежных отверстий в мауэрлате, а также обработка бруса антисептиком, делаются заблаговременно.

После укладки и фиксации мауэрлата устанавливают подконьковые стойки и конек. Главным требованием этой сравнительно простой операции является строгая вертикальность стоек, которая проверяется отвесом.

На следующем этапе устанавливают диагональные (накосные) стропила, соединяющие торцы конька с углами дома. Эти стропила имеют большую, чем рядовые, длину и несут увеличенную нагрузку, поэтому площадь их поперечного сечения удваивают. Для этого, как правило, скрепляют вместе две доски или бруса, служащие материалом для рядовых стропил.

Стропила, опирающиеся на диагональные, называют нарожными. Они, как и рядовые стропила, устанавливаются на следующем этапе. По завершении монтажа стропила укрепляют с помощью опорных стоек или подкосов, опирающихся на плиты или балки перекрытия; для накосных стропил применяют шпренгельную ферму. Нарожные стропила размещают таким образом, чтобы они опирались на диагональные стропила в разных точках. При этом нагрузка будет распределена по всей длине диагональных стропил равномерно. Для большей устойчивости к ветровым нагрузкам стропила дополнительно крепят к вбитым в стену костылям, для чего используют проволочные скрутки. На зафиксированные стропильные ноги укладывают обрешетку.

Каждый деревянный элемент до начала сборки стропильной конструкции в обязательном порядке должен быть обработан антисептическими и противопожарными составами.

Кровельный пирог двухскатной полувальмовой крыши

Важнейшим элементом кровли является пароизоляция, наилучшим материалом для которой считается фольгированная пленка. Ее крепят к нижней плоскости стропил фольгой вниз при помощи строительного степлера. Фольга должна быть из алюминия, поскольку он не подвержен коррозии.

Следующий слой – теплоизолятор – чаще всего выполняют из минеральной ваты, которую располагают между стропилами. Нельзя допускать смятия минваты, ее необходимо закреплять с некоторым натяжением.

Завершают кровельный пирог слой гидроизоляции и кровельное покрытие. Между ними должен быть зазор, благодаря которому будет осуществляться проветривание подкровельного пространства.

Двойная двускатная крыша. Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками. Кровля из Ондувиллы

Последние десятилетия пятый фасад дома стал привлекать к себе больше внимания, поскольку именно форма крыши выделяет дом из общей массы своих собратьев, придает ему оригинальность. Она способна существенно увеличить площадь дома, предназначенную для жилья, его удобство и функциональность.

Классическая двухскатная крыша – это самое простое конструктивное решение из многоскатных конструкций. Скаты формируют две наклонные плоскости и фронтоны с противоположных сторон. Поскольку совсем необязательно, чтобы их уклоны были равнозначными, значит и длины могут быть различными. Кстати, двухскатная крыша с разными скатами в последнее время стала завоевывать большую популярность.

Два ската, как правило, пересекаются в коньке, который параллелен более длинной стороне здания. Такая простая конструкция позволяет получить дом, имеющий традиционную форму. По сравнению с , она прекрасно справляется со своими защитными функциями: дождевой воде не препятствуют заломы скатов, нет также у нее ендов – вогнутых углов, которые образуются в местах пересечения разных по высоте сторон, в них обычно собирается снег. Форма торцевых стен дома с щипцовой крышей в верхней части – треугольник, величина угла при вершине которого зависит от наклона скатов.

Основные виды двухскатных крыш: от стандартной до разноуровневой

• Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
• Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
• Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
• Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Уклон ската – один из важных параметров

Угол наклона двухскатной крыши
может меняться в довольно значительном диапазоне – 11°– 45° и больше. Он зависит от кровельного материала, климатических условий и архитектурных решений. Чем климат теплее и суше, тем крыша может быть более пологой. Чем она круче, тем меньше на ней скапливается снега, а, значит, снеговая нагрузка будет меньше.

При угле наклона в 45° вес снежного покрова вообще можно не учитывать.

План кровли
нужно составлять также с учетом ветровой нагрузки. С увеличением уклона давление ветра резко увеличивается, что вынуждает усиливать стропила и обрешетку.

При изменении угла наклона стропил от с 11° до 45° давление ветра увеличивается в 5 раз. Поэтому в регионах с постоянными сильными ветрами рекомендуется делать крышу более пологой.

В случае нестандартного варианта можно также учесть, что двухскатная с разными по высоте сторонами позволяет или .

Угол наклона определяет также выбор материала для кровли. Например, для черепицы — с наибольшей крутизной.

Стропила и вид

Основополагающим элементом стропильной системы являются стропила, которые по форме ската подразделяют на:

Симметричные стропила.
Стропильные фермы в этом случае обычно представляют собой равнобедренные треугольники, поэтому противоположные скаты крыши одинаковы по своим геометрическим размерам и углу наклона. Такая конструкция проста в сборке и способна выдерживать высокие нагрузки.

Несимметричные стропила.
В этом случае получается двухскатная неравнозначная крыша, стороны которой отличаются как по уклону, так и по размерам. Такие конструкции отличаются необычным и красивым внешним видом.

Расчет кровли

Какого бы вида двухскатная крыша ни была, она должна быть прочной и надежной. Поэтому еще на стадии составления проекта должен быть произведен расчет нагрузок на кровлю. В него включают:

• определение ,
• выбор конструкции и сечения обрешетки.

Несущая способность стропильной конструкции при подсчетах ее шага приравнивается к ожидаемым нагрузкам. Она зависит от материала, использованного при изготовлении стропильной конструкции, а также сечения стропил. При расчете нагрузок всей системы принимается во внимание вес обрешетки и материала для покрытия кровли. В вычисления следует включить также вес материалов для тепло-, паро- и гидроизоляции. Вес определяют на один кв.м поверхности. Все полученные данные используют с запасом прочности – на 10%.

Особое внимание необходимо уделять снеговым и ветровым нагрузкам, характерным для данного региона. Для их расчета используют специальные готовые таблицы и карты, которые были составлены для разных регионов страны. Прописанные в них показатели дождевой и снеговой нагрузки необходимо соотнести с готовящимся проектом.

Двускатная крыша – кровельная конструкция, которая чаще других используется в частном домостроении. Она не только проста в сооружении, она надежна, обойдется недорого, если правильно провести расчет количества элементов.. В статье рассмотрено, из каких элементов состоит эта разновидность кровель, и как ее можно собрать своими руками. Вы узнаете про основы расчетов, правила и этапы сборки, что позволит «на одной волне» разговаривать с подрядчиками строительной компании.

Источник oz90.ru

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость двухскатной кровли, воспользуйтесь следующим калькулятором
:

Из каких элементов состоит крыша в два ската

Из самого названия становится понятным, что такие крыши имеют всего лишь два ската, которые могут быть одинаковыми или разными по площади. Первые называют симметричными, вторые асимметричными

Не все двухскатные кровли состоят из одних и тех же элементов. Но есть среди них основные, которые присутствуют во всех конструкциях.

Мауэрлат
– брус 100х100 мм (сечение минимальное), на который упирается стропильная система. Главное назначение – распределить равномерно нагрузку, действующую со стороны кровельной конструкции на стены постройки. Крепят мауэрлат именно к стенам (существует несколько вариантов).

Стропила
, по-другому их называют стропильными ногами. Это доски (редко брусы) с минимальной толщиной 50 мм, расположенные с уклоном к стенам. Они и формируют скаты. Нижним концом они крепятся к мауэрлату, верхним к коньковому брусу или друг к другу.

Брус конька
используется не всегда, а только когда крышу покрывают наслонными стропилами. Об этом чуть ниже. Его назначение – опора для стропильных ног.

Стропила, прикрепленные к мауэрлату Источник krysha-expert.ru

Дополнительные деревянные элементы, которые применяются не на всех двускатных конструкциях.

Опоры под брусок конька
. Устанавливаются их только в том случае, если в кровельной конструкции таковой присутствует.

Стойки под стропила
. Применяют, если ширина строения больше 12 м. Чем длиннее стропила, тем ниже у них несущая способность.

Прогон, он же брус
, уложенный на стойки поперек стропильных ног. На него, а не на опоры, упираются стропила.

Лежень
– брус, расположенный параллельно прогону, только в нижней части. На него монтируют стойки для стропил.

Затяжки
. Это бруски, стягивают парные стойки (между собой).

Разновидности стропильных систем

Их две: висячие и наслонные. Первая разновидность, в которой верхние концы стропил опираются друг в друга, между собой и скрепляются. Для повышения прочности соединения и надежности конструкции нередко между ними устанавливают затяжку.

Вторая разновидность – ноги, опирающиеся на конек. Они также могут быть стянуты затяжкой, если ставится задача увеличить несущую способность всей системы.

Внимание! Функции затяжки для висячей разновидности может выполнять балка перекрытия, на которую ноги упираются.

Висячие и наслонные стропила Источник kayabaparts.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу расчета, монтажа и ремонта кровли . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила сборки двускатной крыши

Двухскатная крыша собирается по-разному. Зависимость – тип стропильной системы. Разберемся по отдельности с каждой.

Сборка висячих стропил

Существует строгая последовательность проводимых операций
:

Производят монтаж мауэрлата на стены
. К ним он крепится при помощи шпилек, которые устанавливают в заливаемый армирующий пояс. Верхний конец шпильки – резьбовая часть, на которую накручивают гайку с широкой шайбой. Именно ими и прижимается мауэрлат к стене.

Производят монтаж конькового бруса
. Для этого вдоль кровельной конструкции прямо посередине (если сооружается симметричная крыша) устанавливаются опорные стойки из бруса или досок. Они крепятся к лежню или к балкам перекрытия специальными металлическими уголками на саморезы. Дополнительно устанавливаются подпорки и укосины, чтобы выдержать вертикальность стоек.

На последние укладывается коньковый брус
, который закрепляется к стойкам теми же металлическими профилями (уголками, пластинами и прочими). Основная задача производителя работ – выставить коньковый прогон в горизонтальной плоскости.

Устанавливаются стропила попарно
, образуя треугольники кровельной системы.

Висячие стропила Источник kayabaparts.ru

Если есть необходимость, то под стропильные ноги устанавливаются дополнительные стойки
. Их крепят или непосредственно между собой, или укладывают поверх стоек прогон поперек ног.

Поверх стропильной системы устанавливается обрешетка
из деревянных брусков или досок.

Поверх обрешетки набивается кровельный материал
.

Сборка наслонных

Наслонная стропильная система двухскатной крыши каркасного дома, и не только каркасного, собирается не на крыше, а на земле. Все дело в том, что сложно подогнать элементы между собой, когда у них нет опоры на одном конце. Для этого придется сооружать дополнительную опорную конструкцию временного типа. Это затраты времени, сил и средств, никому не нужные.

Поэтому парные стропила, они же в собранном виде носят название фермы, собираются в плоскости земли. Так как конструкция фермы – это треугольник, в симметричной кровле к тому же равнобедренный, то собрать его не составит большого труда. Основная задача производителя работ – соблюсти размерные параметры элементов фермы. Потому что подгонять фермы на крыше будет сложнее, если между ними достаточно большие размерные погрешности.

Монтаж наслонных стропил Источник pallazzo.su

Сначала устанавливают две крайние фермы
по фронтонам дома, выставляют их между собой по высоте и закрепляют к балкам перекрытия подпорками и укосинами (временными).

Натягивают между верхними точками двух ферм нить
, по которой монтируют остальные стропильные треугольники.

Остальное, как и в случае с висячими стропильными ногами: набивается обрешетка и кровельный материал.

Видео описание

Процесс возведения двускатной крыши в видео:

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно. Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

шаг установки 2,15 м
, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

шаг 1,4
, длина 3, сечение 75х125 мм;

шаг 2,15
, длина 5 м, сечение 100х250;

шаг 0,9
, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ног Источник chaos-heart.ru

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

если используется асбоцементный шифер, то угол должен быть не меньше 22°
, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;

металлочерепица – угол в 14°
;

профнастил — 12°
;

битумная черепица – угол не должен превышать 15°
, в противном случае появляется вероятность сползания покрытия с обрешетки;

рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°
.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крыши Источник arhplan.ru

Разноскатные крыши

Двускатная кровля с разными скатами сегодня встречается достаточно часто. Нельзя сказать, что они лучше симметричных, но оригинальность конструкции сделала их популярными. Добавим, что такие кровли более сложны, чем традиционные с одинаковыми скатами.

Делятся эти крыши на три вида
:

Несимметричные
. У них коньковый прогон располагается посередине дома. Скаты располагаются друг к другу под одним углом наклона. Но один из них всегда длиннее другого.

Асимметричные
. По длине скаты могут быть одинаковыми или разными, но угол наклона обоих разный.

Асимметричные со смещением
. То же самое, что и предыдущий вариант, только коньковый прогон смещен относительно середины дома в одну из сторон.

Асимметричная двускатная крыша со смещением конькового прогона Источник pinterest.ca

Правила сооружения асимметричных двускатных крыш

Двухскатная крыша с разными скатами – сооружение непростое. Вся сложность заключается в том, что смещение конькового бруса относительно середины здания создает совершенно другие нагрузки. Они теперь не распределяются по коньку. Основное их давление (центральное) приходится на длинный более пологий скат. Именно поэтому на стадии проектирования и проведения расчетов нужно точно определить место установки дополнительных стоек. Их устанавливают под стропильные ноги длинного пологого ската.

При этом не проводят монтаж всей стропильной системы на глаз. Даже самое небольшое отклонение от проекта может привести к непоправимым последствиям. Вносить изменения в конструкцию будет сложно, а иногда просто невозможно.

Стропильная ферма асимметричной крыши Источник builtec.info

И еще один момент. Для асимметричной крыши (двускатной) требуется сооружение очень прочного мауэрлата, с помощью которого придется перераспределить неравномерные нагрузки. Особое внимание креплению мауэрлата к стенам дома.

Что касается строительства крыши с разными скатами, то сама технология ничем от традиционной не отличается. Главное – строго придерживаться требований, обозначенных выше. Обычно такие конструкции собираются из наслонных стропильных ног с установкой конькового бруса. Поэтому главная задача производителя работ – точно выставить конек по горизонтали на участке строго по проекту. Обязательно точно выдерживаются размеры стропил, в основном это касается длины.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Двускатные кровли с ломаными скатами

Эти конструкции в основном используются в домах, где запланировано сооружение мансарды. Под традиционными скатами организовать комнату проблематично. Причина – наличие «мертвых» зон на участках стыка стропильной системы и стены дома. Чтобы убрать эти зоны, необходимо часть ската сделать более крутой в плане наклона относительно вертикали.

В сечении крыша будет не треугольной, а пятиугольной. Собирать ее непросто, слишком много элементов, располагаемых под разными углами. Но у нее серьезные преимущества
пред всеми остальными:

хорошо выдерживает снеговые нагрузки
;

отлично противостоит давлению ветра
.

Минус один – большой расход строительных материалов. Но выигрыш явный – дополнительная жилая комната за небольшие денежные расходы.

Ломаная мансардная крыша Источник nkkconsult.ru

Возведение мансардной крыши – это установка стоек, на которые укладываются лежни и упираются нижние концы стропильной системы. Вверху концы стропил соединяются на коньке. Крутые нижние стропильные ноги упираются снизу в мауэрлат, а сверху на лежни. Получается достаточно устойчивая и прочная конструкция.

Видео описание

В этом видео об устройстве мансардной крыши:

Обобщение по теме

Разнообразие крыш с двумя скатами дает возможность подобрать тот вариант, который впишется в архитектуру возводимого дома. Эффектность сооружения – это всего лишь видимая часть. В основе же конструкции лежит точный расчет элементов и нагрузок на них. Но, как показывает практика, большинство крыш в категории частного домостроения именно двускатные.

Крыша является одним из основных элементов дома, наряду со стенами и фундаментом. Без её правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой крыши станут сырость, мокрые стены, всевозможные заболевания и дополнительные траты на отопление.

Предпочтительный тип крыши зависит от климата местности, преобладающих погодных условий. Наиболее распространёнными в наших условиях являются двухскатные, достаточно простые в возведении и обслуживании, и снижающие нагрузку от снега или другой небесной влаги. Немаловажную роль в выборе именно их служит эстетика.

Виды двухскатных крыш

Двухскатная крыша представляет собой довольно простую конструкцию, состоящую из двух скатов, соединённых между собой под углом. Они формируют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники бывают разными. Отличаются между собой и двухскатные крыши.

Основным отличием их конструкций является угол наклона.
В зависимости от типа строения и других необходимых условий он может разниться. Кроме того, углы, под которыми устанавливаются скаты, могут отличаться и между собой. В результате возводят один из видов:

1. Простую симметричную;
2. Простую асимметричную;
3. Ломаную (излом может быть как внутренним, так и наружным).

У каждого из типов есть свои положительные и отрицательные стороны, заставляющие выбирать строителей тот или другой в зависимости от обстоятельств.

Простая симметричная крыша

Простая симметричная крыша

Этот тип конструкции несомненно является наиболее распространённым. Он является самым простым вариантом для изготовления своими руками. Его внешний вид всегда хорошо смотрится. В конце концов он хорош и тем, что под такой крышей остаётся немало полезного чердачного пространства.

По названию конструкции видно, что является её отличительной чертой: скаты формируют собой равнобедренный треугольник. Симметричность этой фигуры позволяет ей выглядеть пропорционально на любом доме.

Простая асимметричная крыша

Простая ассиметричная крыша

Основное отличие от предыдущего варианта также прямо отражено в названии. Конёк крыши такого типа смещён в сторону и в результате треугольник, формируемый ею, превращается из равнобедренного в разносторонний. Данная конструкция выглядит современно, поэтому хорошо подходит для домов в модерном стиле.

У асимметричной крыши есть две важных особенности:

1. Уменьшение размеров чердачных помещений;
2. Неравное распределение нагрузки.

В результате, такой тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до самой крыши. Но она требует правильных расчётов.

Ломаная крыша

Ломаная крыша

Этот тип конструкции наиболее сложен, поэтому его своими руками решаются делать не все. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчёты. Ведь основной особенностью является неправильная форма, где нагрузки распределяются крайне неравномерно.

Основным достоинством ломаной крыши, помимо её разнообразного внешнего вида, является то, что она даёт максимум свободной площади под ней. В результате, можно обустроить полноценный жилой второй этаж, мансарду. Благодаря этой особенности её ещё называют мансардной.

Конструкция стропильной системы

Стропильная система — является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:

1. Висячие.

Конструкция стропильной системы двухскатной крыши

Первый из них применяется тогда, когда дом имеет внутренние опоры, например — несущие стены. В случае их отсутствия предпочтительнее висячий тип.

Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:

• Стропильная нога
  или просто стропила
  . Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы. Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус. Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
• Стропильная стойка
  . Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный — двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
• Прогон
  . Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
• Подкос
  . Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
• Лежень
  . Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
• Затяжка
  . Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
• Ригель
  . Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
• Обрешётка
  . Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.

Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузки на стропила могут быть трёх видов:

1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши — чем он ниже, тем больше нагрузка.
При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля — до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве — наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил — один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

• Нагрузки;
• Длина стропила;
• Шаг стропил;
• Используемый материал;
• Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног — тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.

Виды стропильных систем

Существует два основных вида стропильных систем, из которых выбирают возводя двухскатную крышу. Речь идёт о висячих и наслонных и стропилах. Каждый из видов предназначен для различных сооружений.

Висячая конструкция

Висячая стропильная система

Висячие предназначены для небольших домов, чья ширина не превышает 6–6,5 погонных метров. Они не подходят для домов с широкой крышей. Также их не используют там, где есть средняя несущая стена.

Конструктивные особенности

Особенностью конструкции висячих стропил является то, что они опираются на две крайних несущих стены. В результате система находится под сильным воздействием распирающего усилия. В случае необходимости его снижают с помощью крепящейся внизу затяжки-ригеля.

Крепление к мауэрлату

Особенность конструкции висячих стропил диктует и то, как они крепятся к «фундаменту» всей системы — мауерлату. Единственным вариантом крепления является применение узла с нулевой степенью свободы.
Шарниры, например, использовать нельзя.

Наслонная система

Наслонная система стропил

Наслонные стропила являются безальтернативным вариантом, когда речь идёт о большой крыше. Но для них нужно или наличие внутренней несущей стены, или же специально установленных промежуточных опор. Параллельно мауэрлату укладывается лежень, который принимает на себя часть нагрузки от конструкции.

Отличия между висячими и наслонными стропилами

Висячие стропила не требуют наличия промежуточных опор или внутренней несущей стены, но их распирающее усилие сильно влияет на конструкцию. В то же время, благодаря тому, что они опираются также на лежень посредине, наслонные стропила легче, в том числе и в сборке. Они лучше подходят для больших крыш.

Устройство двухскатной крыши своими руками

Как уже отмечалось, двухскатная крыша пользуется особой популярностью благодаря тому, что её конструкция позволяет возвести её своими руками. Что естественно довольно привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких больших этапов, каждый из которых важно выполнить правильно. В таком случае крыша будет стоять долго и не завалится.

Установка и крепление мауэрлата

Формально двухскатную крышу можно сделать без мауэрлата. В таком случае стропила будут опираться на балки перекрытия. Но так не рекомендуют делать по одной простой, но важной причине — балкам придётся принять на себя дополнительную нагрузку от крыши.

Устанавливается мауэрлат вдоль стены на которую будут опираться стропила, параллельно коньку дома, как это показано на фото.

Мауэрлат

Соединение мауэрлата

Концы брусьев, которые будут соединяться, запиливаются под углом в 90 градусов. После того, как концы прикладывают друг к другу, их скрепляют болтами и только ими. Важно не использовать вместо болтов какой-то другой материал, по типу гвоздей или проволоки.

Крепление

Способы крепления мауэрлата исходят из того, что он устанавливается поверху стены. При этом, он может располагаться как строго по центру стены, так и со смещением к одному из краёв. Но важно соблюсти расстояние в пять сантиметров до наружного края.

Между стеной и брусом кладётся слой гидроизоляции. Для этого подойдёт вполне и простой рубероид.

Это защитит дерево от влияния влаги, которая может попадать на стены. Само крепление должно быть максимально прочным, ведь ему придётся выдерживать ветровую нагрузку.
Существует несколько способов фиксации мауэрлата к стене.
Способы крепления мауэрлата к стенам во многом зависят от того, из какого материала строится дом.

• Если здание возводят из монолита, то лучшим решением являются анкерные болты;
• Если дом возводится из бруса, то обычным решением являются деревянные нагели. Их можно усилить дополнительным креплением;
• Довольно распространённым вариантом крепления являются скобы. Их любят за то, что они довольно универсальны, хотя и не являются наиболее прочным решением;
• Если здание возведено из пористых материалов, таких как пенобетон, то правильным выбором будет крепление мауэрлата на арматуру;
• Шарнирное крепление, благодаря тому, что оно скользящее, подходит в первую очередь для тех домов, которые построены из материалов, дающих заметную усадку;
• Как дополнительное крепление можно применять прочную, например — вязальную, проволоку. Как самостоятельный вариант она не применяется.

Правильный выбор крепления даст возможность пережить крыше удары даже самого сильного ветра.

Установка стропил и стоек

Существует два варианта сборки стропильных ног. Их можно собрать или сверху, на крыше, или внизу, на земле. Второй вариант проще делать своими руками, но он занимает больше времени. Второй потребует использования механизмов, поскольку вручную конструкцию стропильной системы наверх поднять сложно.

Но, так или иначе, изготовление стропил нужно делать строго по разметке. Для этого хорошо подходят специальные шаблоны, которые делаются из фанеры после того, как были произведены все расчёты.

Схема крепления стропил

Перед креплением стропильных ног к мауэрлату в них надо сделать запил. Пилить можно только стропила, поскольку такие процедуры над мауэрлатом ослабляют его.
Для крепления используют три гвоздя. Два из них забиваются по краям, а третий нужно вбить через верхнюю плоскость конструкции по центру. Благодаря использованию трёх вбитых таким образом гвоздей стропильная нога хорошо притягивается к мауэрлату и не двигается.

Что касается верхнего крепления стропил между собой, то существует три основных способа сделать это.

1. Без опорного бруса. Стропила можно сращивать встык или внахлёст. В первом случае концы обрезаются так, чтобы образовались равные углы. После прикладывания концов друг к другу, их соединяют с помощью металлической или деревянной планки. Кроме того, вверху вбивают гвоздь. При соединении внахлест концы обрезают нужным образом и соединяют болтами;
2. С использованием опорного бруса. Этот метод необходим, если речь идёт о большой крыше. Стропила у конька так же крепятся встык или внахлест, но дополнительно они опираются на брус, который в свою очередь также служит опорой для стоек;
3. Методом врубки. Он предполагает врубку стропильных ног в опорный брус.

Опора конька монтируется после того, как установлены две крайние стропильные ноги. Потом происходит крепление стоек. А потом, оставшихся стропил. Увидеть это всё можно на фото или видео.

Утепление и защита от воды

Правильные утепление и гидроизоляция очень важны в отечественном климате. Особенно, когда дело касается крыши, на которую постоянно и сильно воздействует окружающая среда. Да и влага, которая скапливается в самом доме, тоже поднимается на чердак в виде пара.

Исходя из вышесказанного, важно выбрать утеплитель, имеющий функцию пароизоляции. В остальном же его тип не имеет значения. А вот, что касается гидроизоляции, то и наиболее подходящими считаются рулонные её виды.
Например, специальная плёнка. Её можно легко уложить прямо на стропила. Как это делается можно увидеть на видео.

Установка обрешётки

Обрешётка монтируется последней, но она играет не последнюю роль.

Без неё неудобно перемещаться по крыше, а кровельный материал излишне давит на стропила.Кроме того, она даёт возможность появиться воздушной подушке между кровельным материалом и утеплением.

Конструкция обрешётки и её шаг зависят от того, какой материал будет укладываться на кровлю.

1. Решетчатая обрешётка укладывается под шифер, черепицу или металлочерепицу, профнастил. В случае с металлочерепицей расстояние должно составлять 350 мм, а под шифер и профнастил — 400 мм;
2. Сплошная обрешётка используется для мягких типов покрытия.

Установка обрешётки

Делают её из бруса или доски, а если речь идёт о мягкой — из фанеры, листов ОСБ или той же доски. Укладывают на брус расположенный вдоль стропил, как это показано на фото и видео.

Расчёт площади крыши

Двухскатная крыша зачастую имеет простую форму, поэтому рассчитать её площадь не составит особого труда. А ведь это крайне важно сделать точно, ведь от знания площади зависит расход материалов.

Расчёт площади крыши

Рассчитывая площадь крыши, для этого, чтобы не путаться не стоит обращать внимание на параметры всевозможных вентиляционных отверстий, мансардных окон или дымоходов. Достаточно лишь узнать высоту от перекрытия потолка до конька и длину конькового прогона. Эти параметры перемножаются. Если площадь крыши разделить на синус угла наклона стропила, то можно узнать площадь одного ската.

Типовые параметры

Особенностью конструкции, которой отличается двухскатная крыша, является то, что её можно разбить на отдельные типовые части. Посчитав площадь каждого такого элемента, отдельно и сложив всё вместе можно получить искомую величину количества материалов.

Поскольку крыша делается с наклоном, то нужно знать его угол.

Косинус угла нужен для определения точного показателя площади почти всех элементов.

Типовыми элементами являются ноги стропил, формирующие основу ферм. Кроме них присутствуют раскосы, подкосы, опоры, прогоны.

Кровельное покрытие: выбор и установка

Монтаж кровли из металлочерепицы

Монтаж кровельного покрытия является завершающим этапом работ. Но ему предшествует выбор подходящего материала. В наше время производители предлагают огромный выбор кровельных материалов, каждый из которых имеет свои плюсы и минусы. Выбор всегда за потребителем и зависит от его эстетических предпочтений, денежных возможностей и климата.

• Натуральная черепица. Это очень красивый, традиционный, но вместе с тем и дорогой материал. Её высокая цена компенсируется очень долгим сроком службы, если конечно её специально не бить или же на неё воздействуют крайне неблагоприятные погодные условия;
• Металлическое покрытие. Такая кровля также является достаточно традиционным решением. Сегодня производители предлагают множество вариантов металлических листов для крыши, отличающихся не только прочностью, но и внешним видом;
• Деревянная крыша. Крыша из гонта или шпинделя несомненно имеет множеств эстетических достоинств. Но на довольно дорогая и без специальной обработки подвержена гниению;
• Наливное покрытие. Оно считается достаточно недорогим и надёжным. Относится к категории мягких покрытий. Недостатком является то, что его можно использовать лишь на крышах с не очень крутыми скатами.

Монтаж каждого из видов материалов производится по-своему и для них используются разные крепления. Информацию можно узнать из видео или у производителя. После монтируются карнизные свесы.

Крепление деталей

Умение правильно закрепить малейшие детали является важнейшим в деле изготовления крыши своими руками. Есть несколько основных методов соединения и крепления частей конструкции кровли.

Так, пазовое соединение используют, скрепляя диагональные части. Если же идёт речь о соединении перпендикулярных элементов, то оно годится только для тех из них, где не так важна прочность.

Металлические уголки и пластины также довольно популярны. Их отличает хорошая прочность. Но недостатком является опасность того, что некоторые шурупы вывернутся от нагрузок. Для минимизации рисков применяют комбинированный метод крепления.

Стоимость двухскатной крыши

Стоимость сильно разниться от того, делается ли крыша своими руками или с помощью мастеров. В последнем случае она выйдет существенно дороже и цена может достигать нескольких сотен тысяч. В первом же случае основные расходы уйдут на материалы.

В общую цену конструкции входят:

• Материалы;
• Установка мауэрлата;
• Установка стропильной системы;
• Установка гидроизоляции;
• Установка обрешётки;
• Монтаж кровли.

Выполнение любого из этих элементов собственноручно удешевляет строительство.

Отделка фронтона сайдингом

Фронтон является заметной частью дома. Поэтому для его обшивки принято использовать привлекательные материалы. Это может быть доска в тон крыше, фанера или сайдинг. В случае деревянных домов фронтон может вырезаться заранее. Подробнее об этом рассказано на видео.
Двухскатная крыша благодаря простоте и доступности конструкции, позволяющей её устроить в том числе и своими руками, стала по-настоящему универсальным решением. Знание отдельных особенностей позволит легко избежать главных проблем при её возведении.

Вы только решили построить собственный дом на загородном участке, подыскиваете нестандартный строительный проект? Тогда вам стоит подумать об асимметричной или несимметричной кровле. От стандартной крыши такая конструкция отличается тем, что имеет два ската разной длины или с разным уклоном. Двускатная крыша здания с разными скатами обычно обустраивается при совмещении жилого дома с какой-нибудь дополнительной пристройкой.

В этой статье

Для чего делают разные скаты

Подобным вопросом задаются начинающие строители. Выбор кровельной конструкции основывается, в первую очередь, на ее эксплуатационных характеристиках и внешнем виде.

Если вы желаете построить красивый дом, не похожий на соседние, дизайн крыши необходимо учитывать уже при создании строительного проекта.
Симметричные строения уже давно всем приелись, современные тенденции оформления строительных конструкций предполагают искажение стереотипов, правильных геометрических форм.

Поэтому двускатная крыша с разными скатами эффектно выделяется среди симметричных аналогов. Возможность менять параметры классического треугольника предоставляет простор для создания оригинальных проектов двухскатных кровельных конструкций. Это также позволяет выделить дом на фоне соседних сооружений, привлечь к нему внимание, так как именно кровля задает внешний вид любому строению.

Как влияют на расчет крыши погодные условия

Технологические особенности кровельной конструкции основываются также на ее геометрических формах.

• Насколько эффективно крыша будет противостоять воздействиям природной среды, зависит от угла наклона кровельных скатов. Именно исходя из климатических показаний региона, в котором возведено здание, подбирают наиболее оптимальный уклон кровли.
• При создании строительного проекта обязательно учитывают розу ветров, изучают сведения за последние несколько лет. Это позволяет определить наиболее частое направление ветра, его силу.

Важно! Кровельный скат с наименьшим уклоном устанавливается со стороны частых и сильных порывов ветра. Это позволяет существенно уменьшить нагрузку, передаваемую на несущую конструкцию, снизить шумовой эффект от вибрации кровельного покрытия.

Организация подкровельного пространства

Увеличение угла наклона ската асимметричной крыши предоставляет возможность выгодно использовать чердачное пространство, например:

1. Под кровлей можно обустроить достаточно вместительную кладовку или уютную жилую комнату.
2. Более длинный кровельный скат может перекрывать одновременно несколько этажей.
3. При обустройстве террасы в качестве ее козырька может также выступать более длинный скат кровли.

Одним из распространенных способов увеличения площади является применение ломаных конструкций крыш, когда угол наклона кровельного ската меняется, не достигая основания. Конечно же, это дополнительные расходы на строительные материалы, и монтаж кровли несколько усложняется.

Расчет каркаса для несимметричной крыши

При выполнении расчетов двухскатной крыши с разными скатами обязательно принимаются в учет следующие моменты:

• масса кровельного материала;
• ветровые нагрузки, их преобладающее направление;
• климатические условия региона, в котором возведен дом.

Важно! Кровельное покрытие формирует постоянные силовые воздействия на элементы каркасной конструкции. Поэтому при заготовке расходного пиломатериала для создания каркаса необходимо учитывать, что керамическая черепица значительно тяжелее мягких кровельных материалов.

Все эти нюансы одновременно создают общие требования к системе стропил:

• какой материал лучше использовать для строительства каркаса;
• количество, толщина, шаг стропильных ног.

По готовым чертежам двускатной несимметричной кровли можно прочитать, какие элементы необходимы для строительства несущей конструкции:

1. Мауэрлат — прочная рама, при помощи которой стропила крепятся к зданию.
2. Прогон коньковый — второй опорный элемент для кровельных скатов, который монтируют на верхние фронтонные углы.
3. Стропила — опоры покрытия крыши, соединяют кровельный конек с несущими стенами здания. В качестве элементов усиления между противоположными стропилами монтируются металлические или деревянные стяжки.
4. Прогоны боковые — закрепляются параллельно кровельному коньку. Для сокращения нагрузки их выводят немного дальше фронтона.

Двускатная асимметричная крыша — это смелое решение для загородного дома, обустройства собственного жилья капитальной кровельной конструкцией, предоставляющей возможность максимально эффективно использовать свободное пространство под ней.

Постройка собственного дома – задача явно не из легких. Трудности начинаются не при обустройстве стен и даже не при закладке фундамента – сложнее всего подобрать оптимальный вид конструкции, спроектировать здание так, чтобы оно было и функциональным, и достаточно привлекательным визуально.

Одним из наиболее заметных элементов здания является крыша, поэтому ее конструкцию нужно продумать заранее и во всех подробностях. При выборе типа крыши большинство застройщиков забывают о существовании двускатных конструкций с асимметричными скатами. В данной статье будет рассмотрена двускатная крыша с разными скатами и ее особенности.

Предпосылки к появлению асимметричных крыш

За все время существования человечества архитектура претерпела значительные изменения. Огромное количество самых разнообразных конструкций было придумано, построено и переделано – и раз за разом находились новые, все более изощренные архитектурные решения и задумки, которые по мере возможностей претворялись в жизнь, порой становясь непреднамеренными шедеврами.

Все это в полной мере относится и к кровельным конструкциям. Крыша жилых зданий за прошедшие тысячелетия невероятно изменилась, пройдя через массу исторических эпох и географических особенностей. В разные времена этот элемент здания использовался как для решения сугубо практических задач, так и для демонстрации степени свободы полета творческой мысли.

Со временем мода на изощренные решения стала проходить – возможно, именно потому, что творческая мысль стала идти вразрез со здравым смыслом и функциональным назначением крыши. Полученные знания и интересные наработки никуда не ушли, просто их стали использовать более рационально и с умом.

Что касается двускатных крыш, то одним из решений, показавших себя достаточно выгодными, было следующее:

• Один из скатов крыши располагался с южной стороны;
• Противоположный скат располагался под другим углом или увеличивался в длине;
• Нагрузки на кровлю тщательно высчитывались, равно как и внутренние площади здания.

Внесение таких изменений в классическую конструкцию кровли позволило повысить ее эффективность и придать ей оригинальный вид. Немаловажным фактором является и возможность более грамотно распределить свободное внутреннее пространство в здании.

Развитие двускатных крыш с разными скатами

Крыша с разной длиной скатов – это далеко не новое изобретение. Конечно, точные даты и периоды неизвестны, но можно предположить, что самые первые варианты кровли уже были асимметричными – хотя бы потому, что у строителей тех времен попросту не было знаний и возможности сделать конструкцию ровной.

Для измерений использовалась длинная рогатина с привязанным к ее концам шнуром и отвесом. Рогатина устанавливалась вертикально таким образом, чтобы отвес обозначал центр торцевой стены будущего здания. Края шнура растягивались к углам постройки. После определения свеса к стене прибивалась доска. В результате получалась вполне понятная конструкция, отображающая границы будущей кровельной конструкции.

С первым скатом особых сложностей не возникало, а вот обустройство второго было сопряжено с рядом проблем. Если для постройки дома использовались круглые бревна (а так зачастую и было), то выравнивание стен по одному уровню было практически непреодолимой задачей, и попытки сделать ровную конструкцию из-за этого тоже оказывались безуспешными.

Для точности измерений требовался водяной уровень – он позволял выровнять крышу так, чтобы конек располагался по центру, а скаты были равномерными. Архитекторы и профессиональные городские строители имели доступ к хорошим инструментам, а вот в деревнях и селах приходилось строить дома без точных замеров, поэтому кровля нередко получалась асимметричной.

Впрочем, ненамеренную асимметрию нельзя назвать обдуманной и проверенной временами наработкой – она достигалась случайно и каких-то характерных особенностей не имела. Совсем другое дело – сознательные творения опытных зодчих, которые выделяли разноскатную крышу в отдельный архитектурный вид. Чаще всего такие конструкции использовались при обустройстве домов богачей и были необходимы для демонстрации богатства их владельцев.

Методов обустройства крыш с разными скатами было немало. Часто встречаемым явлением были конструкции, состоящие из нескольких отдельных построек с собственными крышами. Скаты могли заворачиваться в самые разные стороны и отличаться по всем параметрам. Конечно, эти конструкции не были похожи на современные двускатные асимметричные крыши, но некоторые сходства просто нельзя не заметить.

Достоинства и недостатки разноскатных крыш

Двускатная асимметричная крыша имеет массу характерных особенностей. Конечно, в первую очередь стоит рассмотреть именно визуальные характеристики – они наиболее заметны, и уже даже по ним можно понять, нужно ли использовать такую крышу в собственном доме. Здание с асимметричной крышей на фоне классических двускатных конструкций будет ярко выделяться, поэтому остается только определиться с простым вопросом – нравится или не нравится такая конструкция.

Следующий аспект, который не так заметен с первого взгляда, но тесно связан с уникальным видом разноскатных крыш – возможность использовать внутреннее пространство здания по максимуму. Традиционная двухскатная крыша в этом плане не столь удобна, поскольку она создает определенные рамки, выйти за пределы которых не представляется возможным.

Двускатная крыша с коротким и длинным скатами позволяет совместить здание с любыми пристройками и объединить их под одной крышей. При желании под разноскатную крышу можно установить не только жилой дом, но и гараж, беседку или веранду. Самое главное – это заранее изобразить будущую конструкцию на бумаге и грамотно спроектировать все ее элементы.

Как правило, двускатная крыша с разными углами наклона скатов устанавливается в том случае, если второй этаж здания должен иметь меньшую площадь, чем первый. Помимо более рационального использования площади, такая конструкция позволяет разгрузить фундамент и отлично подходит для монтажа различного оборудования (например, солнечных батарей).

Следующее положительное качество асимметричных крыш – возможность противостоять различным природным явлениям. Если в районе, где проходит строительство здания, постоянно дует направленный в одну сторону ветер, то с ветреной стороны стоит расположить пологий скат, а на противоположной стороне вполне может быть и крутой наклон. Помимо сопротивления ветру, такая конструкция еще и хорошо подходит для снежных регионов.

Еще один весомый плюс в копилку достоинств разноскатных крыш – они отлично подходят для обустройства жилой мансарды. Стандартная двускатная конструкция лишена некоторых достоинств, в частности, мансарда в ней зачастую выглядит не очень комфортно. Конечно, есть немало способов, позволяющих более полноценно использовать такое пространство, по крайней мере – визуально, но в большинстве случаев это всего лишь полумеры.

Крыша с разными углами наклона дает возможность расширить полезную площадь второго этажа без дополнительных надстроек. Увеличение площади будет не фактическим, а визуальным – но использовать освободившееся пространство можно будет более рационально, чем под двумя традиционными скатами.

Если собрать все «за» и «против» двускатной крыши с разными скатами, то можно прийти к следующим выводам:

• Асимметричная крыша имеет уникальные визуальные характеристики, позволяет реализовать различные дизайнерские решения и более рационально использовать имеющуюся площадь;
• Основная проблема заключается в сложности обустройства крыши с разными скатами.

Если трудности, которые неизбежно возникнут на этапе проектирования и монтажа асимметричной крыши, не страшны, то такая конструкция станет отличным решением и придаст зданию очень интересный вид.

Виды разноскатных крыш с коротким и длинным скатами

Все конструкции разноскатных крыш можно разделить на несколько основных категорий:

1. Несимметричные крыши
   . В такой конструкции скаты сходятся к коньку и располагаются под одинаковым наклоном. Асимметричность достигается за счет того, что один скат имеет увеличенную длину. Увеличение может быть и не очень большим – крыша все равно будет выглядеть необычно, даже если удлиненный скат не бросается в глаза.
2. Частично ломаные крыши
   . Основное отличие данного вида крыш от традиционных двускатных решений заключается в том, что один скат имеет ломаную форму, которая позволяет перекрыть пристройку. Для проектирования крыши с изломом требуется такой же расчет, как и для любой разноскатной крыши.
3. Асимметричные крыши
   . Данный вид конструкций по праву считается самым оригинальным. Асимметричная крыша – это лучшее решение, позволяющее сделать мансарду предельно комфортной, светлой и просторной. Конструктивная особенность такой схемы заключается в изменении длины и уклона одного из скатов.
4. Асимметричные крыши со смещенным центром
   . На первый взгляд такая крыша не отличается от стандартной двухскатной, но при подробном рассмотрении отличие все же находится – коньковая линия кровли в данном случае смещается относительно центра. Это смещение естественным образом приводит к изменению длины ската и угла наклона конструкции. Такие крыши очень удобны в использовании, но их проектирование и монтаж требуют максимальных усилий.

Стандартные проекты двухскатных крыш с разными углами наклона

Постройка крыши с разными скатами может иметь массу незначительных нюансов, но основных параметров будет немного. Например, скаты в асимметричной крыше могут иметь одинаковую длину, но располагаться под разным углом, или же наоборот – установленные под одним углом скаты будут иметь разную длину.

Есть несколько стандартных вариантов конструкции, которые стоит рассмотреть немного подробнее:

1. Одинаковая длина скатов, разный угол наклона
   . Один из скатов в данной конструкции располагается под большим углом. Такая крыша позволяет с одной стороны обустроить хорошую террасу, а под более низким скатом расположить хозяйственные помещения. Делать всю крышу пологой было бы невыгодно – на ней в таком случае будет скапливаться слишком много снега. Данный вариант асимметричной крыши достаточно прост и не требует особых усилий – в частности, нет никакой необходимости в усилении фундамента. Правда, один недостаток все же есть – придется основательно повозиться с проектированием. Крышу с одинаковым наклоном скатов проектировать намного проще.
2. Одинаковый угол наклона, разная длина скатов
   . Этот вариант конструкции – полная противоположность предыдущему. Увеличение длины одного ската позволяет накрыть все находящиеся возле дома пристройки, вроде веранд и беседок. Особых требований к фундаменту в данном случае тоже нет, потому что часть нагрузки от крыши будет приходиться на пристройку. Впрочем, при отсутствии пристроек или иных нюансов строительства можно увеличить длину ската, находящегося над основным зданием. В общем, даже такая простая схема имеет немалую вариативность.
3. Разная длина и форма скатов
   . Для оптимизации нагрузок, приходящихся на стропильную систему дома, нередко используется разноскатная крыша с разной длиной и формой скатов. Основной чертой такой конструкции является наличие излома, благодаря которому часть нагрузок самоустраняется. Правда, на месте излома возникают новые нагрузки, и их приходится компенсировать дополнительными распорками – но это вполне разумная плата за балансировку воздействующих на кровлю сил.
4. Нестандартные конструкции
   . Разноскатные крыши по умолчанию дают максимальную степень свободы в обустройстве, поэтому нет ничего удивительного в появлении весьма интересных конструкций. Например, существует схема, в которой все усилия направлены на создание интересного второго этажа. Если срезать углы здания, то можно снизить степень давления на фундамент, а значит, и сэкономить на постройке.
5. Крыша со смещенным коньком
   . С такими конструкциями работать сложнее всего, но при правильной реализации всех этапов обустройства получится едва ли не самая интересная крыша. Основная сложность заключается в точном расчете нагрузок на стропильную систему, особенно если речь идет о деревянных домах – они некоторое время усаживаются, поэтому нужно не допустить перекоса кровли.

Существуют и другие чертежи двускатной крыши с разными скатами, но описанные выше конструкции встречаются чаще всего.

Монтаж двускатной крыши с разными скатами

Устройство асимметричной крыши, как можно заключить из всего сказанного выше, нельзя назвать простым. Даже самые примитивные крыши с разными скатами сложнее в обустройстве, чем традиционные двухскатные конструкции. Если же говорить о крышах со смещенным центром, то сложность проектирования и монтажа сразу же возрастает на порядок. Основная нагрузка в асимметричных крышах концентрируется не на коньке, поэтому классические вертикальные подпорки в данном случае не имеют смысла.

Впрочем, процесс расчетов и восприятие столь сложной конструкции можно упростить – достаточно представить крышу не в виде асимметричной схемы, а в виде двух треугольников с разными сторонами и углами. Конечно, оба треугольника будут находиться в сложном взаимодействии, поэтому просто рассчитать их отдельно друг от друга нельзя – но такое рассмотрение конструкции крыши серьезно упрощает процесс ее обустройства.

Одним из важнейших элементов конструкции, позволяющих полноценно обустроить асимметричную крышу, является мауэрлат, который принимает на себя всю нагрузку от кровли. Правильный расчет и монтаж мауэрлата – это уже полдела, если речь идет о разноскатной конструкции.

Расчет крыши с разными скатами

Чтобы конструкция крыши была качественной и надежной, ее необходимо грамотно рассчитать. Для расчетов лучше всего воспользоваться соответствующими программами, которые позволят точно вычислить нагрузки, приходящиеся на мауэрлат, и определить расположение необходимых подпорок. Самостоятельное вычисление этих параметров возможно, но процесс в таком случае будет чересчур сложным – а обустройство крыши с разными скатами и без того не отличается простотой.

Если описать расчет крыши с разными скатами несколькими тезисами, то все это будет выглядеть следующим образом:

• Скат, имеющий большую длину, оказывает наибольшее влияние на стропильную систему и находящуюся под ней стену дома;
• Чтобы компенсировать нагрузки от длинного ската, стоит установить одну или несколько дополнительных подпорок;
• Если здание выполнено из прочных материалов и установлено на достаточно мощном фундаменте, то можно обойтись и без дополнительных элементов.

О процессе ручного расчета асимметричной крыши можно сказать так – в конечном итоге он сведется к определению параметров двух односкатных крыш, которые сведены к единому коньку. Учитывая описанные выше факторы, можно спроектировать конструкцию довольно точно.

Распределение нагрузок по скатам

Описанные выше схемы конструкций – это всего лишь самые популярные виды крыш. Существует и масса других, более изощренных и сложных форм, реализация которых доступна только профессиональным строителям. Впрочем, попробовать всегда можно, но на кону будет стоять эффективность всего здания – основная цель обустройства крыши все же заключается в защите от атмосферных осадков и морозов.

Чтобы кровельная конструкция была надежной, выполняется ряд расчетов, направленных на равномерное распределение нагрузок по скатам. Крыша должна полноценно опираться на все стены здания, иначе ветровые и снеговые нагрузки приведут к перекосам или даже полному разрушению кровельной конструкции.

На отечественном пространстве разноскатные крыши пока не приобрели достаточной популярности, поэтому однозначно сказать что-то об их эффективности и долговечности трудно. Если судить по опыту зарубежных строителей, то асимметричные крыши вполне сравнимы с обычными двухскатными конструкциями, но только при условии грамотного расчета скатов, стропильной системы и нагрузок на коробку здания.

И последний момент – при отсутствии уверенности в том, что двухскатная крыша с разными скатами получится качественной, от ее обустройства лучше отказаться. Все-таки самостоятельный монтаж таких конструкций достаточно сложен и требует наличия соответствующего опыта. Большинство профессиональных строителей с таким опытом просто отказываются работать с асимметричными крышами, мотивируя отказ трудностями, возникающими при монтаже подобных конструкций.

Заключение

Двухскатная крыша с разными скатами, несмотря на свою многолетнюю историю, не только не устарела, но и стала весьма современным решением. Правильно рассчитанная и обустроенная крыша может проработать столько же, сколько и более традиционные аналоги, при этом демонстрируя повышенную эффективность в вопросах сохранения тепла и рационального использования свободного пространства.

конструкция, устройство, каркас и схема двухскатной крыши

Крыша, которая имеет два ската, относится к наиболее распространенному варианту покрытия домов. Двускатная крыша, конструкция которой является «стандартной» в вопросе будущего оформления кровли, не отличается какой-либо замысловатостью. Скорость ее возведения отстает только от устройства односкатной кровли. Все эти моменты объясняют особую популярность этого вида покрытия домов. В этой статье мы коснемся вопроса устройства двускатной кровли, особенностей ее стропильной системы и технологии монтажных работ.

Стропильную систему двускатной крыши можно смонтировать собственными силами, поскольку она не отличается особой сложностью. Поэтому для ее устройства достаточно желания и наличия необходимых материалов и инструментов.

Дом с двухскатной крышей

Если говорить о конструкции такой крыши, то она мало чем отличается от конструкции других скатных крыш. Она обладает теми же стропильными элементами, имеет те же слои кровельного пирога  в виде утеплителя, пароизоляции и гидроизоляции. Ее покрывают традиционными материалами для финишного покрытия – металлочерепицей, шифером и т.д.  Большое внимание при устройстве кровли уделяется узлам крыши – устройству  конька, узлам прохода дымоходных труб и вентиляционных шахт сквозь кровельное покрытие и т.п. Каким образом будут сделаны узлы, зависит от особенностей конкретной крыши.

Для того чтобы правильно и хорошо сделать стропильную систему ломаной крыши, нужно детально просчитать уровень нагрузки и в нужных местах укрепить.

Немного о двускатных крышах

По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такую крышу называют щипцовой. Вид крыши представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант крыши пользуется популярностью уже не одно столетие, особенно в частном строительстве.

Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной крышей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

По своему виду двускатная кровля может быть:

• двускатной ломаной;
• симметричной двускатной;
• несимметричной двускатной.

К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание.  В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

Полувальмовая крыша

Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой двускатной крыши  скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к  полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую крышу, но имеет скошенные элементы по краям конька.

В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат  с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

Возьмите во внимание тот факт, что, чем больше угол наклона кровли, тем больше крыша должна сопротивляться ветру. Поэтому, рассчитывая двускатную крышу, необходимо обеспечить ее максимальную выносливость с учетом негативного воздействия ветровых нагрузок.

Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

Стропильная конструкция  двускатной крыши и ее виды

Поскольку конструкция двускатной крыши должна отличаться не только прочностью, но и быть одновременно легкой, то особого внимания заслуживает один из наиболее сложных элементов кровли – ее стропильная система. Она должна не только выдерживать самые разные нагрузки, включая давление ветра, снежного покрова и веса человека, но и самой не оказывать слишком сильного давления, которое передается на фундамент дома.

Под устройством стропильных систем крыши принято понимать абсолютно все процессы по создания стропил для будущей крыши, включая проектирование.

Стропильная система двускатной крыши функционирует так, что она равномерно передает общую нагрузку, которую воспринимает кровля, на расположенные по периметру стены здания. Нижние концы стропил упираются на мауэрлат, который представляет опорную конструкцию, сооруженную из брусьев. В дальнейшем они фиксируются с помощью крепежей в виде планок или скобок из металла. От угла наклона стропильных ног будет зависеть угол наклона скатов кровли.

Стропильная конструкция может включать в себя наслонные и висячие стропила. Висячие получили свое название  из-за способа закрепления. Опорой краев стропильных ног является конек крыши и стены дома. Наслонным дал название их способ установки. Их применяют там, где имеется средняя несущая стена (может быть промежуточная опора). Своими концами наслонные стропила делают упор на наружные несущие стены, а средней частью – на опоры. Конструкция висячих стропил успешно работает одновременно на изгиб и на сжатие. Распирающее усилие, которое образовывают стропильные ноги,  снижается за счет стяжки, соединяющей стропила. В наслонных же стропилах балки работают исключительно на изгиб, причем затратные усилия оказываются меньшими по сравнению с  конструкциями любых других видов кровли.

Стропильная конструкция двускатной крыши

Следует отметить, что самым лучшим вариантом устройства стропильной системы двускатной крыши  будет конструкция, когда происходит чередование висячих и наслонных стропил. Бывают ситуации, когда установить стропила какого-то одного вида не представляется возможным. Комбинируя подобным образом элементы стропильной системы можно уменьшить расход материалов и одновременно усилить кровельную конструкцию.

К наиболее сложному технологическому моменту, без которого не обойтись при возведении кровли, относится подъем материалов на высоту. Благодаря современным технологиям в настоящее время можно почти полностью осуществить сборку стропильной системы на  земле, а  уже после этого произвести ее подъем на высоту крыши.

Производим расчет двускатной крыши

Устройство двухскатной крыши по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Делая расчет материалов, необходимо учитывать припуски на карнизы и тот факт, что материалы в некоторых местах укладываются внахлест.

Устройство двускатной крыши своими руками

Итак, переходим к практической стороне вопроса устройства двускатной кровли. В первую очередь производят укладку балок перекрытия. Материалы, которые будут использоваться в этом назначении,  могут отличаться в зависимости от дальнейшего назначения чердачного пространства. Если там будут находиться хозяйственные помещения, то можно пользоваться обычными досками, для мансардного жилья нужно будет воспользоваться более толстыми брусьями, опирающимися на несущую стену.

По периметру здания устанавливают мауэрлат, который фиксируется анкерами. В дальнейшем в нем делают специальные гнезда под брусья-подпорки.

Затем приступают к работе по устройству ферм. В некоторых случаях их можно изготовить заранее на земле и  просто поднять на крышу. В другом случае, их делают непосредственно на месте их расположения.

Фронтоны делают до того времени, как будут установлены стропила. Этот элемент крыши изготавливают, как и стропила, из деревянных досок, которые имеют сечение 50х150 мм.

Стропила крыши

Стропильные ноги располагают так, чтобы их верх делал упор на конек, а нижний конец – в мауэрлат. В случае, когда такое расположение сделать невозможно, пользуются дополнительными элементами, называемыми подпятками. Таким образом, крепление ноги  с упором в балку перекрытия будет более прочным и надежным.

Стропильная система в своей верхней части имеет особенное соединение, называемое «замком». Для достижения максимальной прочности пользуются ригелями и бабками.

В качестве элементов для крепежа пользуются гвоздями, проволокой и шурупами.

Когда создается каркас двускатной кровли, можно воспользоваться небольшими хитростями:

• контроль над положением стропил можно производить, пользуясь строительным отвесом;
• установку ферм начинают с тех, что расположены на противоположной стороне и между ними производят натяжение шнура-ориентира;
• чтобы каркас получился более  жестким, в некоторых случаях пользуются подкосами, упирающимися в стойку и в середину ноги, после чего производится их фиксация гвоздями;
• будет более удобно, если стропила подготовить заранее. В этом случае сохранится их одинаковый размер и симметричность. Правда, небольшая погрешность позволит каждому отдельному элементу на месте его установки получить окончательное и более точное регулирование.

После окончания этих работ приступают к изоляционным работам и укладке финишного покрытия.

Работы по утеплению и гидроизоляции двускатной кровли

Более надежная гидроизоляция получается с использованием специальной пленки, варианты которой имеют двухконтактную вентиляцию или диффузионные мембраны.

Поскольку поступление влажного и теплого воздуха на чердак происходит, как сверху, так и снизу, то утеплитель следует предохранять от влаги также с двух сторон. С этой целью применяется пароизоляция, которая не дает возможности жидкости накапливаться в гигроскопичном слое утеплителя.

В качестве утеплителя можно пользоваться как насыпными, так и рулонными материалами. Наибольшей популярностью у производителей работ пользуется минеральная вата.

При работе с минеральной ватой в обязательном порядке нужно пользоваться защитной маской и строительными перчатками. Выделяемая ею пыль может причинить вред слизистым поверхностям дыхательных путей, а кожа на руках может быть повреждена занозами.

Устройство финишного покрытия

На следующем этапе строительства двускатной крыши производится укладка материала финишного покрытия кровли. С этой целью под него сооружают обрешетку, которая располагается перпендикулярно стропильным брусьям. Обрешетка предназначена для  более равномерного  распределения нагрузки на всю конструкцию кровли.

Шаг, с которым будет монтироваться обрешетка, будет зависеть от материала, выбранного для покрытия кровли. Например, для шифера он будет совсем другим, чем для мягкой черепицы и т.д.

Покрытие двускатной крыши

Схема двухскатной крыши позволяет при ее устройстве пользоваться различными вариантами финишного покрытия, все будет зависеть от ее конструктивных особенностей и пожеланий владельца дома.

Среди возможных вариантов хорошим качеством и надежностью отличается металлическая кровля. Среди ее листовых текстурных разновидностей есть материал по виду напоминающий черепицу, но существует и черепица, изготовленная из металла. Если в качестве такого покрытия пользуются медью, то срок службы крыши может составить несколько сотен лет. Правда, стоимость такого финишного покрытия является довольно внушительной.

К экстравагантному и неординарному способу относится покрытие крыши с применением дерева. Если это согласуется с общим архитектурным стилем постройки, можно покрыть крышу деревянным гонтом или шинделем. Двускатная крыша такого дома, выполненная из древесины, будет всегда объектом пристального внимания.

Для крыш с небольшим уклоном можно использовать бюджетный и практичный вариант устройства финишного покрытия крыши с помощью мягкого или наливного материала.

И, конечно, к наиболее элегантному и престижному варианту относится покрытие в виде натуральной черепицы. Изысканность ее внешнего вида дополняется продолжительным сроком службы и соответствующей стоимостью.

Использование двускатной крыши в частном строительстве является довольно популярным, поскольку, даже не имея профессиональных знаний, можно легко справиться с ее устройством.

Монтировать двускатную крышу начинают с укладки мауэрлата и устройства фронтонов. Вслед за этим производят установку несложной стропильной системы, после чего на ней устраивают кровельный пирог, применяя выбранные для финишного покрытия отделочные материалы.

При правильном выполнении всех поэтапных работ, можно будет радоваться полученному результату и затраченным усилиям. Крышу можно использовать в качестве холодного чердака или жилой мансарды. Также привлекательно и органично она будет выглядеть не только на жилых домах, но и банях, теплицах и т.п.

Двухскатная крыша — монтаж стропильной системы, проектирование и внутреннее устройство кровли

Пример двускатной крыши

Содержание:

Все конструкции крыш можно отнести к определенной разновидности, основываясь на количество скатов. А именно к односкатной, двускатной или четырехскатной.

Односкатные и четырехскатные крыши редко применяются при строительстве частных домов. Первая имеет непрезентабельный вид и небольшое пространство чердака, что требует затрат на дополнительное утепление. Вторая — больших затрат на устройство.

Двускатной крыше отдают предпочтение большинство заказчиков на территории бывших стран СНГ. Данная конструкция представляет собой две наклонные поверхности прямоугольной формы, соединяющиеся в верхней части, при этом их нижняя часть упирается в стены дома.

Торца двускатной крыши, называемые фронтонами, выполняются из материалов стен, но при желании могут быть оформлены более оригинально – иметь чердачный выход или художественную отделку.

На территории, где под индивидуальное строительство выделяются небольшие участки, с целью экономии земли на чердачных площадях обустраивают жилые помещения, соответственно полезная площадь дома увеличивается.

Плюсы двускатных крыш

Схема с разными углами наклона скатов

Не смотря на многообразие типов, двускатная крыша остается самой востребованной в индивидуальном строительстве, при этом оставаясь самой простой в исполнении.

К достоинствам данного типа можно отнести:

• ее экономичность — при изготовлении двускатной крыши расходуется значительно меньше материалов;
• несложность в разработке и монтаже;
• риск протекания сведен практически к нулю, благодаря отсутствию ендов и разжелобков;
• возможность увеличения полезной площади дома за счет использования чердачного пространства.

В конструкцию стропильной системы входят:

• стропильные ноги;
• мауэрлата;
• множество подкосов;
• стойки;
• ригеля;
• упоры;
• обрешетка;
• пароизоляция;
• утеплитель;
• гидроизоляция;
• покрытие кровли.

В обязательном порядке все составные части крыши должны быть указаны на чертеже.

Что стоит учитывать при монтаже стропильной системы?

Вырубка стропил для крепления к мауэрлату

Первым этапом при строительстве является заливка армированного бетонного пояса. Это относится к домам, стены которых изготовлены из ракушки или кирпича.

К стенам, возведенным и дерева, это не относиться. В обязательном порядке в армированный пояс на расстоянии 60 см друг от друга устанавливаются болты-шпильки из оцинковки.

Не ранее чем через 28 суток при благоприятных условиях окружающей среды бетон приобретает необходимую прочность.

Теперь возможно проводить гидроизоляцию, уложив в два слоя листы рубероида. Если в качестве основы для рубероида используется горячий битум, достаточно и одного слоя.

В брусе, который является маурлатом, сверлятся отверстия, диаметр которых соответствует диаметру шпилек.

Важно: рассчитывая длину шпилек, прибавьте три сантиметра, для возможности закрепить их с помощью гаек.

В данной конструкции крыши для мауэрлата используется брус, размер которого составляет 150 х 150 мм или 100 х 150 мм для крепления которого используется шпильки с затягивающимися гайками.

Этап проектирования

Пример проекта крыши

Строительство начинается с разработки проекта, в котором будет рассчитан уклон крыши, тип стропильной системы, материалы которые будут использоваться в паро- и гидроизоляции, а также в утеплении, вид кровельного материала. Проект необходим для точного расчета строительных материалов, необходимый для строительства кровли.

Уклон крыши в основном зависит от климатических особенностей местности в которой происходит строительство. В зависимости от количества летних осадков, высоты снежного покрова и розы ветров рассчитывается угол уклона крыши и ширина свесов..

Стандартный угол наклона двускатной крыши составляет 45 градусов. Следует знать, что чем меньший угол наклона, тем большей нагрузки она будет подвергаться от летних и зимних осадков.

Существует и обратная сторона, увеличивая крутизну крыши, придется усиливать и стропильную систему, а из-за увеличения площади, расходуется большее количество строительных материалов, а значит и большие материальные затраты.

Внутреннее устройство и основные этапы возведения

Материалом для стропильной конструкции служит доска 150 х 50мм. На земле собирается конструкция, состоящая из двух треугольников. Поднятая наверх, данная конструкция закрепляется с помощью скоб и подкосов на мауэрлате.

Следующим этапом является связка двух досок между собой. В случае необходимости больших пролетов, предполагаемых проектом конструкции, стропильные ноги требуется удлинить второй доской. В этом случае место стыка также усиливается в двух сторон с помощью обрезка такой же доски.

Далее при строительстве стропильной системы устанавливаются рядовые стропила, которые стыкуются с мауэрлатом аналогично первому ряду методом врубки. При установке стропил следует учитывать необходимость укладки теплоизоляционного материала между ними. Так же место установки стропил зависит и от расположения шпилек, которые были раннее установлены на мауэрлате.

Если в проекте крыши предусмотрено мансардное помещение, необходимо возвести вертикальные стойки, которые впоследствии станут элементами мансарды. Эти конструкции должны опираться на балки перекрытия. В качестве укрепления используются подкосы и ригеля.

Следующим этапом будет устройство обрешетки. В зависимости от выбранного кровельного материала обрешетка устанавливается сплошной или с зазорами. В частности при использовании рулонного мягкого кровельного материала обрешетка выполняется без зазоров. При монтаже обрешетки используется доска, толщина которой должна быть не меньше 2-2.5 мм или бруски с сечением 50 х 50 мм.

Когда уже установлены стропила и произведена обрешетка делается пароизоляция. Теплоизоляционные плиты укладываются в медстропильные пространства, на которые в дальнейшем настилается гидроизоляция.

Важно: Чтобы предотвратить гниение древесины, необходимо все деревянные конструкции обработать антисептиком.

Фронтоны двускатной крыши по желанию заказчика закладываются тем же материалом, из которого выполнены стены дома, становясь продолжением торцовых стен здания. При необходимости экономии фронтоны могут быть выполнены из любого более дешевого материала. Желаемую отделку можно выполнить и позднее.

Если проектом предусмотрена мансарда, то один из фронтонов может служить входом в нее.

Виды крыш по конструкции для частных домов

Большой выбор кровель может запутать человека, который никогда не сталкивался со строительством частного дома. Определяясь с вариантом, непросто понять, какую именно разумно возводить в данном случае. К тому же, крыша должна иметь не только привлекательный внешний вид, она должна быть еще и прочной. Существуют разные виды крыш для частного дома, о них и пойдет речь далее.

Односкатная крыша

Самая простая конструкция, поскольку состоит всего из одного ската. Делится она на два вида:

• Вентилируемая;
• Невентилируемая.

Особенности проектирования

Для односкатной крыши основным критерием ее прочности является угол наклона. Он зависит не только от финишного покрытия, но и особенностей местного климата, поэтому требуется точный расчет всех этих показателей.

Другим важным значением для проектировщика будет совокупная нагрузка.

Уклон скатов

Наклон будет во многом зависеть от материала, который будет использоваться для покрытия.

[dt_quote type=»blockquote» animation=»none» background=»plain»]

Важно! При выборе материала стоит учитывать его способность самоочищаться от снега.

[/dt_quote]

Помимо этого, угол ската во многом зависит от климатических условий, его необходимо изменить в местах, где дует шквальный ветер или вблизи участка отсутствуют деревья.

Варианты стропильных каркасов односкатной крыши

Выделяют три варианта создания стропильной конструкции:

• Висячая;
• Наслонная;
• Скользящая.

Тонкости монтажа

Монтаж конструкции производится на мауэрлат.

Если тип стропильной системы висячий, то для начала изготавливается ферма на земле. Конструкция изготавливается по готовому шаблону.

При желании кровлю можно утеплить. Последней стадией будет покрытие кровельным материалом.

Плюсы и минусы

Несмотря на простоту, конструкция имеет некоторые особенности.

Достоинства:

• Низкая цена;
• Простота монтажа;
• Малый вес конструкции;
• Устойчивость к ветрам.

Недостатки:

• Требуется уборка снега;
• Недостаточно места для чердачного пространства.

Двускатная крыша

Двускатная конструкция имеет два ската. Виды двускатных крыш для частного дома:

• Симметричные;
• Асимметричные;
• Двухскатные с коньком на скате;
• Разноуровневые;
• Ломаные.

Возможны и другие конфигурации.

Варианты проектирования

Проблем с разработкой проекта двускатной крыши, как правило, не возникает, конструкция будет прочной, если все значения были рассчитаны верно (угол, нагрузка кровли, погодные условия).

Уклон скатов

Рассчитывая кровельную нагрузку, необходимо учитывать количество осадков в зимнее время. Во внимание берется сила потока ветра и материал покрытия.

Стропильная система

Виды двускатной конструкции:

• Висячая;
• Наслонная;
• Комбинированная.

Элементы конструкции: мауэрлат, конек, затяжки, стропила, ригель и др. Уменьшить нагрузку и зафиксировать уязвимые части каркаса можно благодаря дополнительным элементам.

Монтаж

Этапы выполнения работ:

• Установка балок;
• Крепление обрешетки;
• Укладка кровельного материала.

Установка дополнительных реек понадобится, если длина стропильных ног.

Достоинства

• Простота конструкции;
• Не требуется очищать от снега;
• Большой выбор покрытий;
• Возможен вариант обустройства мансардой.

Недостатки

• Высота конструкции зависит от пролета;
• Конструкцию необходимо укреплять при наличии мансардного помещения.

Вальмовая крыша

Конструкция характеризуется наличием четырех скатов. Торцовые скаты могут иметь треугольную форму.

Вальмовая конструкция может быть видоизменена, тогда речь уже идет о полувальмовой кровли. Последняя подразделяется на следующие виды: голландская и датская.

Особенности проектирования

Конструкцию сложно назвать простой, поэтому проект требует точных значений. Важно учесть следующие моменты:

• Расчеты производятся по каждому скату отдельно;
• Недопустимы ошибки при расчете длины стропил и конька;
• Учитываются размеры окон и дымоходов;
• Точно рассчитать нагрузку.

[dt_quote type=»blockquote» animation=»none» background=»plain»]

Внимание! В проекте стоит учесть, что для каркаса и конькового бруса берется один материал.

[/dt_quote]

Угол уклона

В зависимости от количества выпадающего снега и силы ветра, конструкция может быть выполнена под углом от 5° до 60°. Наклон также выбирается с учетом того, будет использоваться чердачное помещение.

Варианты расположения стропил

Вальмовая система помимо стропильных ног включает и другие элементы: мауэрлат, конек, накосные ноги и другие части, укрепляющие конструкцию.

Особенности монтажа

Все элементы конструкции крепятся в следующей последовательности:

• Мауэрлат;
• Балки;
• Стойки;
• Накосные ноги.

Затем по порядку производится установка остальных элементов.

Плюсы и минусы

Достоинства вальмовой крыши:

• За счет наклона ребер уменьшается ветровая нагрузка;
• Позволяет увеличить площадь, что немаловажно для теплообмена.

К недостаткам можно отнести стоимость и сложность конструкции.

Мансардная (ломаная) крыша

Отличие мансардной ломаной крыши от обычной заключается в том, что ее скат имеет несколько частей с разным уклоном. Виды мансардных крыш для частных домов:

• «Двускатка»;
• С четырьмя скатами.

Стропильная система бывает наслонной и висячей.

Схематически крыша может быть представлена в виде:

• Прямоугольника;
• Квадрата;
• Комбинированных фигур.

Нюансы проектирования

При разработке проекта обязательно учитываются следующие требования при установке:

• Высота кровли – не менее 2,2 м;
• Вес материала должен быть меньше;
• Учитывать подкосы и затяжки из-за размеров стропил.

Угол наклона

В основу расчетов угла ската положена высота мансарды. Также учитывают:

• Климатические особенности региона;
• Материал покрытия.

Самый подходящий вариант, когда угол наклона верхних скатов равен 30°, а нижних – 60°.

Особенности стропильной системы

Каркас состоит из:

• Мауэрлата;
• Балок;
• Каркасных стоек;
• Прогонов.

Установка

Первым делом изготавливаются стойки и наслонные стропила, затем, подобно данной части конструкции, изготавливаются все остальные части каркаса. Как только все элементы будут установлены, их необходимо скрепить прогонами.

Плюсы и минусы

Основное преимущество ломаного типа кровли – наличие дополнительной комнаты.

Существенным недостатком можно считать ее стоимость, поскольку требуется дополнительный материал для утепления и обустройства окон.

Плоская крыша

Это плоская конструкция, которая устанавливается на несущие стены здания. Чердачное помещение отсутствует.

Данный вид крыши для частного дома может быть эксплуатируемым и не эксплуатируемым.

Типы плоской системы:

• Инверсионные;
• Дышащие;
• Зеленые.

Тонкости проектирования

Проект составляется с учетом количества выпадающего снега и используемых материалов, учитывается также и система водостоков.

Угол уклона

Уклон при таком типе крыши должен составлять до 5°. Это важно для качественного водоотвода.

Стропильная система

Каркас кровли сооружают из следующих элементов:

• Опорных брусьев;
• Мауэрлата;
• Настила из фанеры или ОСП.

Следующим этапом будет укладка гидроизоляции и остальных элементов в зависимости от типа кровли.

Монтаж

Обустройство водостоков имеет важное значение. Важно также не ошибиться с выбором типа перекрытия и нужных слоев для создания необходимого микроклимата.

Преимущества и недостатки

Среди положительных характеристик можно выделить низкую цену, простоту монтажа и возможность организовать дополнительную площадку.

А вот к недостаткам можно отнести скопление снега, сложности с определением кровельного пирога, необходимость устройства внутренней системы стока вод.

Шатровая кровля

Отличие шатровой конструкции заключается в том, что все скаты соединены в одной точке. Существуют наслонные шатровые крыши и висячие.

Варианты проектирования

Проект шатровой системы включает:

• Расчет уклона ската;
• Выбор финишного покрытия;
• Вычисление высоты конькового соединения.

Проектировщик учитывает и нагрузку на стропильную систему.

Угол наклона

Уклон скатов рассчитывается исходя из вида кровельного покрытия и погодных условий. Уклон снижается при шквальном ветре.

Стропильная система

Стандартная технология предполагает наличие следующих элементов:

• Мауэрлат;
• Балки перекрытия;
• Затяжки;
• Накосные стропила;
• Подпорки.

Нюансы монтажа

На первом этапе работ выполняется установка мауэрлата. Далее система возводится, начиная со стропильных досок, установки стоек и остальных частей.

Плюсы и минусы шатровой крыши

Благодаря привлекательному внешнему виду можно забыть обо всех недостатках, среди которых малое пространство для мансарды и сложности при установке.

Многощипцовая крыша

Довольно сложное сооружение, включающее в себя множество конструктивных элементов. Углы кровли бывают заостренными или вальмовыми.

Особенности проектирования

Составить проект не так просто, особенно при разной конфигурации элементов крыши, поскольку для каждого требуется отдельный расчет.

При выборе данного типа кровли, следует использовать легкие материалы, качественный материал для брусьев и не экономить на гидроизоляции.

Расположение стропил

Каждая часть многощипцовой конструкции устанавливается отдельно. Основу конструкции составляет мауэрлат, на брус уже крепятся стропильные ноги, подпорки и укрепляющие балки.

Установка конструкции

При установке каркаса стоит учесть один нюанс, необходимо защитить от влаги место соединения скатов.

Достоинства и недостатки

Многощипцовая крыша, безусловно, оригинальна, вот только ее стоимость очень высокая.

Коническая кровля

В основании конической крыши лежит круг, форма самой конструкции представляет из себя конус. Существуют полные и неполные конусообразные крыши.

Тонкости проектирования

Зачастую коническая крыша выполняет лишь одну функцию – украшает здание. Основание конуса и длина ската также являются важными показателями при проектировании.

Угол уклона

При расчете уклона ската используется формула тангенса. Необходимые параметры – высота конуса и параметры стропильной ноги.

Стропильная система

Стропильная конструкция крыши устанавливается веерообразно.

Монтаж

Установка заключается в укладке веером стропильных ног. Опора делается на прогоны и кольцевой элемент в верхней части. Основу системы составляет мауэрлат.

В качестве финишного покрытия лучше выбирать мягкие виды кровли или черепицу.

Преимущества и недостатки

Конусная кровля остается надежной при любых погодных условиях. Устанавливать такую кровлю довольно сложно, к тому же потребуется много материала.

Так какую же крышу выбрать?

Архитектура здания должна быть ориентиром при выборе конструкции крыши. При выборе вида крыши для частного дома необходимо учесть следующие факторы:

• Финансовые ресурсы;
• Местный климат;
• Собственные предпочтения;
• Наличие или отсутствие мансарды.

Чтобы не прогадать с выбором, стоит ознакомиться со всеми вариантами.

Вальмовая и двускатная крыша: сравнение каждого стиля

Цель вашей крыши — защитить конструкцию вашего дома, а также все его содержимое, включая вас и вашу семью. Хотя большинство жилых домов имеют наклон, так что вода, мокрый снег и тающий снег могут стекать в водосточную систему, существует множество вариантов конструкции крыши, которые могут повлиять на то, насколько эффективно ваша крыша защищает ваш дом от непогоды.

Два распространенных типа крыш, которые мы видим на домах в Новой Англии и D.C. Район метро представляют собой шатровые крыши и двускатные крыши.

Основное отличие вальмовой крыши от двускатной — это скаты по бокам. На шатровой крыше все стороны спускаются к стенам дома. Двускатные крыши имеют только два ската треугольной формы, которые простираются от нижней части карниза крыши до вершины ее конька.

Чтобы помочь домовладельцам решить, какой стиль крыши им подходит, давайте разберемся в различиях между двускатной и шатровой крышами.

Что такое шатровая крыша?

Вальмовая крыша не имеет вертикальных концов.Это означает, что она имеет уклон со всех сторон, и все скаты пересекаются на вершине крыши квадратной конструкции, а если конструкция представляет собой прямоугольник, концы наклонены внутрь, образуя гребень со смежными сторонами.

Вы можете определить разницу между двускатной и вальмовой крышей, проверив, все ли стороны крыши имеют уклон к стенам дома, а стены находятся под карнизом со всех сторон крыши.

Шатровая крыша Плюсы и минусы

Плюсы

В то время как двускатные крыши более распространены в Америке, шатровые крыши на самом деле более устойчивы, что является одним из их самых больших преимуществ в сравнении шатровой крыши и двускатной крыши.

Их внутренний наклон во всех четырех стилях и саморегулирующаяся конструкция делают их прочными и долговечными вариантами кровли. Это делает их отличным выбором для регионов с большим количеством снега и сильных ветров, таких как Новая Англия.

Минусы

Несмотря на то, что они более прочные и долговечные, вальмовые крыши также имеют тенденцию быть более дорогими, чем двускатные крыши, что является еще одним из наиболее заметных различий в сравнении вальмовой и двускатной крыши. Вальмовые крыши, как правило, имеют сложную конструкцию, требующую больше материалов и навыков для установки.

Если вальмовая крыша установлена ​​неправильно, она может быть подвержена утечкам воды вокруг слуховых окон или дополнительных швов. Имея скат крыши со всех сторон, они также обеспечивают меньшее пространство на чердаке.

К счастью, Long Roofing предлагает множество вариантов оплаты, чтобы сделать модернизацию кровли более доступной.

Варианты вальмовой крыши

Вот некоторые варианты вальмовой крыши, которые следует учитывать:

• Половатная крыша: обычно надстройка к двускатной крыше, бывает полушатовая крыша (иногда называемая двускатной крышей) когда в конце фронтона имеется небольшой скат вальмовой крыши, отходящий от конька.
• Крыша павильона: шатровая крыша, построенная на квадратной конструкции, где все стороны соединяются, образуя один пик в центре (иногда называемый крышей пирамиды).
• Мансардная крыша: шатровая крыша с наклонами под разными углами, обычно более плоская на вершина с обрывом посередине склона.

Что такое двускатная крыша?

Двускатная крыша состоит из скатов треугольной формы, идущих от низа карниза до вершины конька. В отличие от шатровых крыш, где все скаты сходятся под карнизами, у двускатных крыш только два ската, а остальное пространство ограничено стеной дома.

Двускатные крыши также известны как скатные или остроконечные крыши и являются одними из наиболее распространенных типов крыш для жилых домов в Америке.

Двускатная крыша Плюсы и минусы

Плюсы

Двускатная крыша отлично справляется с отводом воды, снега и другого мусора. Они предоставляют достаточно места для чердаков и сводчатых потолков, обеспечивая большую вентиляцию воздуха в вашем доме, что важно учитывать при сравнении двускатной и вальмовой крыш. Их простой дизайн и легкая конструкция делают их намного более доступными по сравнению с другими сложными конструкциями кровли.

Минусы

Двускатные крыши не могут сравниться с шатровыми крышами, когда речь идет о районах с сильным ветром и снегом. Они могут быть проблематичными для районов, подверженных ураганам и другим штормам. Известно, что двускатные крыши, если они неправильно построены и построены с плохой опорой, обрушатся от сильного ветра.

Кроме того, при слишком большом выступе сильный ветер может поднять фронтоны (или стены дома) и вызвать отслоение крыши.

Если вы используете двускатную крышу в районе с сильным ветром, убедитесь, что она установлена ​​с использованием соответствующих распорок, и проверьте крышу после сильного ветра.

Варианты двускатной крыши

Вот некоторые варианты двускатной крыши, которые следует учитывать:

• Передняя двускатная крыша: это обычная конструкция для домов в колониальном стиле, где фасад дома фактически является фронтоном с входной дверью обычно под фронтоном.
• Поперечно-двускатная крыша: эта крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом, что обычно наблюдается в домах с разными крыльями или пристроенном гараже.
• Голландская двускатная крыша: это смесь двускатной крыши и вальмовой крыши, где двускатная крыша размещается поверх вальмовой крыши, что дает больше места на чердаке.

Какой стиль кровли вы предпочитаете?

С нашей аккредитацией на замену кровли SELECT ShingleMaster ™ — отличием, которое получает только один процент кровельщиков в Соединенных Штатах, — специалисты Long Roofing могут выбрать любой стиль кровли, подходящий для вашего дома. Посетите Long онлайн или позвоните нам по телефону 844-602-LONG, чтобы запросить смету и получить бесплатную домашнюю консультацию.

Что такое двускатная крыша, плюсы, минусы, типы

Если вы проектируете новый дом или обрамляете крышу, то вы, вероятно, изучаете различные типы крыш, чтобы определить, какая из них лучше всего для тебя. Два типа крыш являются наиболее популярными для домов в США; к ним относятся двускатные и шатровые крыши. Сегодня мы сосредоточимся на фронтоне. Если вы подумываете о таком дизайне своего дома, вот ваш путеводитель по всему, что вам нужно о нем знать.

Где используются двускатные крыши?

Их можно найти по всей территории Соединенных Штатов. Фактически, это наиболее распространенная форма, используемая в жилой архитектуре в холодном, дождливом или умеренном климате. Они также встречаются во всех частях мира, где бывает дождь или снег (особенно в Северной Европе), потому что поле (которое может варьироваться) будет способствовать более легкому проливанию воды, чтобы предотвратить утечки и повреждения от луж. В Пенсильвании их можно найти почти везде, потому что это самый популярный стиль.Однако бедро на втором месте.

Как выглядит двускатная крыша?

Они, вероятно, выглядят именно так, как если бы вы представляли себе традиционный американский дом. У них есть две наклонные стороны, которые встречаются на гребне, и две наклонные стороны, которые встречаются, создают торцевые стены, которые имеют треугольное продолжение, которое называется фронтоном. Это также называется А-образным участком стены между двумя наклонными сторонами. Эти стороны могут быть разных размеров в зависимости от собственности; некоторые более крупные здания могут иногда иметь два или более фронтона для увеличения глубины, что называется двускатной крышей, а не одинарной двускатной крышей.Существуют различные конструкции двускатной крыши, о которых мы поговорим позже в этой статье.

Как долго прослужит двускатная крыша?

Несмотря на то, что существует множество факторов, которые помогают определить, как долго будет срок службы, тот, который правильно установлен, обычно может прослужить в среднем около 40 лет. Иногда они могут прослужить даже дольше, если у них есть адекватная поддерживающая основа. Факторы, влияющие на срок службы, включают в себя то, насколько хорошо она была изначально установлена, качество использованных материалов для двускатной крыши и был ли она повреждена в прошлом из-за упавших деревьев, штормов или чего-либо еще.

Различные типы конструкции двускатной крыши

Наряду с классической конструкцией, вы можете выбирать из множества конструкций. Если вам нужна помощь в определении того, какой тип крыши подойдет вам, наша команда Legacy Service будет рада помочь!

1. Поперечный двускатный — Этот тип имеет две или более линии двускатной крыши, которые пересекаются, потому что два конька крыши перпендикулярны друг другу. Дома этого типа, как правило, имеют сложную планировку из-за своей структуры.
2. Коробка двускатная — Этот тип имеет конструкцию, аналогичную классической конструкции. Эта конструкция отличается треугольными выступами на каждом конце дома и тем, что секция крыши закрыта в конце.
3. Голландский двускатный — Этот тип представляет собой гибрид вальмовой и двускатной крыши. При такой конструкции сверху вальмовой крыши ставится двускатная крыша, чтобы на чердаке было больше места. Если вы ищете двускатную крышу в дополнение к вальмовой, этот тип может быть лучшим вариантом.
4. Передний фронтон — Этот тип — это когда входная дверь дома находится под фронтоном. Они, как правило, популярны в местах, где фасад дома выходит на улицу.
5. Боковая двускатная крыша — Этот тип — это когда входная дверь дома находится под стороной двускатной крыши. Крыша будет состоять из двух панелей одинакового размера, наклоненных под углом.

Преимущества и недостатки двускатной крыши

У всего есть свои достоинства и недостатки, и двускатные крыши не исключение.Подходит ли он для вашего дома или нет, зависит от множества факторов, одним из которых является место вашего проживания и тип климата в вашем районе. Вот плюсы и минусы выбора этого типа:

Преимущества

• Их легко построить — По сравнению с другими альтернативами, этот тип считается самым простым и легким в сборке.
• Они предоставляют больше места — Поскольку они имеют наклонную или треугольную форму, фронтон обычно может предоставить больше места домовладельцу.Многим людям выгодно дополнительное чердак и даже лучшая вентиляция во всем доме.
• Они доступны по цене — Те, у кого ограниченный бюджет, найдут, что фронтон — более доступный вариант. Общая стоимость строительства и установки одного будет ниже, потому что его проще построить, чем другие типы.
• Имеют надежный отвод воды. — Этот тип имеет надежную систему отвода воды из-за наклонной конструкции. Дождь и снег могут легко соскользнуть, что сводит к минимуму риск протечек и гарантирует, что крыша прослужит дольше.
• У вас будет множество вариантов материалов. — Что касается конструкции, у вас будет множество вариантов материалов. Бетонная черепица, глиняная черепица и металлические листы могут быть использованы для строительства и дополнения крыши, в зависимости от ваших требований.

Недостатки

• Необходимо правильно установить — Это может не быть недостатком, потому что это несложно, но если крыша установлена ​​неправильно, это может вызвать больше проблем.Однако тот, который был установлен с использованием правильных материалов и поддержан подходящей рамой, может прослужить много лет.
• Склонность к повреждению ветром — Если вы живете в районе, который подвергается ураганам в любое время года, этот тип может быть не лучшим вариантом. Сильный ветер может оказывать огромное давление и даже вызывать отслаивание частей крыши.

В чем разница между двускатной крышей и шатровой крышей?

Двускатные крыши чаще всего сравнивают с вальмовой кровлей, которая является еще одним из самых популярных типов в США.Итак, в чем разница между ними? Что ж, давайте сначала посмотрим, что такое вальмовая крыша:

Вальмовая крыша — это такая крыша, которая имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся вверху, образуя гребень.

Почему выбирают шатровые крыши?

Люди предпочитают бедро фронтоном, потому что они, как правило, более устойчивы, особенно в районах, подверженных сильным штормам и ветрам. Вальмовые крыши также идеально подходят для ветреных и заснеженных территорий, потому что наклон позволяет снегу и воде легко соскальзывать.

Какие недостатки вальмовой кровли?

Одним из недостатков бедра является то, что он, как правило, дороже, потому что его сложная конструкция может потребовать больше строительных материалов. Кроме того, правильная установка и регулярное обслуживание важны, когда дело доходит до предотвращения превращения мелких проблем в серьезные проблемы в будущем.

В Legacy Service мы хотели бы помочь вам выбрать, какой тип подходит вам, будь то двускатный, бедренный или что-то еще. Если у вас есть какие-либо другие вопросы, касающиеся чего-либо, от открытого до изогнутого или даже крылатого, посетите наш веб-сайт.Запишитесь на консультацию по замене крыши, позвонив нам по телефону 215-798-9790. Мы с нетерпением ждем вашего ответа!

Размещено 23 августа 2019 г. в Roof

Как обрамить и соединить две линии крыши со двускатной крышей | Home Guides

Двускатная крыша довольно проста геометрически, но когда две линии двускатной крыши пересекаются, геометрия усложняется. Однако каркас, необходимый на пересечении двух линий крыши, легко понять, если вы знакомы с основными компонентами каркаса типичной двускатной крыши.

Коньки

Коньковая доска — это горизонтальный элемент каркаса, определяющий линию крыши двускатной крыши; он простирается от одного конца фронтона до другого на пике крыши. В стандартной двускатной крыше коньковая доска не обеспечивает структурной опоры для крыши и используется в основном как поверхность для крепления верхних концов стропил. Когда две линии двускатной крыши пересекаются, коньковые доски каждой линии крыши пересекаются. Способы соединения коньковых досок различаются в зависимости от местных строительных норм и правил, но, когда несущие гребни пересекаются, пересечение обычно не требует особого внимания.

Обычные стропила

Стропила — это наклонные элементы, которые проходят от конька крыши до вершин стен. Стропила служат основной опорой крыши и переносят весовую нагрузку с крыши вниз на стены и, в конечном итоге, на землю. Обычные стропила — это стропила во всю длину, которые простираются от конька до наружных стен здания. Верхние концы стропил обычно прибивают к коньковой доске. Однако иногда коньковая доска отсутствует, поэтому верхние концы стропил упираются друг в друга на пике.В этом случае для усиления соединения часто используется косынка.

Стропила долины и домкраты долины

Там, где встречаются две линии двускатной крыши, пересечение образует внутренние углы, называемые долинами. Диагональное стропило, идущее от пересечения гребней вниз до верха стен во внутреннем углу, называется стропильной балкой. Более короткие стропила, идущие от гребней к стропилам долины, называются долинными домкратами. Домкраты долины передают весовую нагрузку крыши от гребней на стропила долины, которые, в свою очередь, передают нагрузку вниз на стены.

Коньки конструкции

В обычных конструкциях крыши стропила несут вес крыши, а коньковая доска не служит конструктивным целям. Однако в некоторых конструкциях каркаса конек должен выдерживать некоторую нагрузку на крышу; в этих случаях коньковая доска заменяется конструкционной коньковой балкой, которая поддерживается колоннами на концах фронтона или внутри здания. Балка конька, которая пересекает другую линию конька, должна иметь опору в месте пересечения.

Ссылки

Writer Bio

Эван Гиллеспи вырос, работая в семейном хозяйстве, занимающемся оборудованием и ремонтом, и является опытным садовником.Он пишет на темы дома, сада и дизайна с 1996 года. Его работы публиковались в South Bend Tribune, Fort Wayne Journal-Gazette, журнале Arts Everywhere и многих других изданиях.

Фронтальные навесы с бесплатной установкой и доставкой

Что такое двускатная крыша?

Навесы

с фронтоном — популярный выбор, так как они обеспечивают простые и экономичные решения для хранения. Крыши двускатного типа состоят из одной наклонной плоскости с одинаковым уклоном с каждой стороны конька.Этот простой дизайн крыши дополняет практически любой стиль дома. Если ваш гараж стал «уловом всех», двускатный сарай станет идеальным доступным решением для хранения вещей. Ознакомьтесь с другими преимуществами двускатных крыш ниже.

Для чего нужна двускатная крыша?

Структурная прочность

• Четырехсторонний уклон делает ее более устойчивой, чем крыши других типов. Особенно важно, если в районе сильного ветра
• Пропускает воду и снег со стока
• Больше возможностей вентиляции на пике мощности

Больше места для головы

• Позволяет использовать более высокие боковые стенки, что приводит к более вертикальному хранению инструментов с длинной ручкой
• Идеально подходит для добавления чердаков в пиковые периоды и обеспечивает отличную вентиляцию в пиковые периоды.

Упрощенная конструкция означает более быстрое строительство

• Благодаря простой конструкции, большинство монтажников могут построить двускатную крышу гораздо быстрее, чем крыши других типов.

Стандартный тип крыши подходит для большинства домов

• Большинство строительных инспекторов и / или ТСЖ принимают конструкции с двускатной крышей

Простое добавление аксессуаров

• Skylight : пропускает естественный свет, не занимая места на стене.Должен иметь для DIY-er.
• Окна : окна пропускают естественный свет и свежий воздух, когда это необходимо. Они также сделают ваш сарай как дома
• Вентиляционные отверстия : Обеспечивает циркуляцию свежего воздуха внутри, снижает конденсацию и тепло, а также испарение опасных паров.
• Полки : держите инструменты, предметы коллекционирования и оборудование подальше от пола
• Верстак : идеальное место для выполнения проектов по деревообработке и других хобби

* При доставке за пределы 50 миль от местного распределительного центра взимается дополнительная плата

Вальмовая крыша против двускатной крыши — плюсы и минусы каждого типа крыши

Вальмовая крыша против двускатной крыши — что подойдет для вашей собственности?

Форма вашей крыши будет определять ее характеристики.По сути, цель крыши вашего дома — защитить всю конструкцию и уберечь внутренние помещения от резких внешних воздействий. Большинство крыш жилых домов имеют естественный уклон, чтобы обеспечить адекватный дренаж воды во время дождя или во время шторма.

Форма крыши может обеспечить дополнительное жилое пространство, а также сделать ваш дом более устойчивым, энергоэффективным, защищенным от атмосферных воздействий и эстетичным. Формы крыш могут варьироваться от простых плоских крыш до очень сложных конструкций. Двумя наиболее распространенными скатными крышами являются вальмовые и двускатные.

Вальмовые и двускатные крыши имеют свои достоинства и являются популярным вариантом кровли для австралийских домов. Если вы строите новый дом или планируете заменить крышу в существующем, возникает большой вопрос: что лучше: вальмовая или двускатная крыша?

При выборе конструкции и формы крыши необходимо учитывать структуру дома, его расположение и общие элементы дизайна собственности. Часто все сводится к личным предпочтениям в эстетике.Однако у каждого стиля кровли есть свои плюсы и минусы, о которых мы поговорим в этой статье. Начнем с основ.

Что такое шатровая крыша?

Вальмовая крыша, популярная в Австралии, представляет собой форму крыши с тремя или более скатными плоскостями, в зависимости от конструкции дома. Все плоскости наклонены вниз от конька наверху вальмовой крыши. Наклон вальмовой крыши обеспечивает исключительный дренаж и дополнительное пространство для хранения / чердака.

Шатровая крыша будет иметь скаты с каждой стороны, что означает, что обычно есть три или четыре стороны равной длины, которые сходятся наверху, образуя гребень. Прочные, прочные и долговечные вальмовые крыши — отличный вариант для районов с сильным ветром. Шатровые крыши особенно популярны в прибрежных районах Австралии, однако подходят для всех типов климата.

Вальмовые крыши допускают различный дизайн и могут быть созданы по-разному, чтобы соответствовать структуре дома.Наиболее распространенные типы вальмовых крыш:

Простые вальмовые — спроектированы с многоугольником с двух сторон и треугольником с двух сторон. Все четыре стороны сходятся наверху крыши, образуя простой гребень.

Cross Hip — популярная разновидность вальмовой крыши, которая имеет пологий скат со всех четырех сторон. Для креста две вальмовые крыши расположены в форме буквы «L» или «T» и установлены перпендикулярно друг другу.

Что такое двускатная крыша?

Двускатная крыша имеет культовую остроконечную треугольную форму.Двускатные крыши, также известные как «остроконечная» крыша, представляют собой классическую кровельную конструкцию, состоящую из двух равных плоскостей крыши, соединенных центральным гребнем. Двускатные крыши легко узнаваемы по треугольной форме с крутыми уклонами и большим пространством для хранения вещей на верхнем уровне или чердака.

Существует несколько различных типов двускатных крыш с различной конструкцией. К наиболее распространенным вариантам двускатной крыши относятся:

Боковой фронтон — Базовая скатная крыша с двумя одинаковыми панелями, скошенными под углом, встречающимися на вершине в середине здания, как треугольник.Верхнюю часть можно оставить открытой для открытой двускатной крыши или закрыть для коробчатой ​​двускатной крыши.

Crossed Gable — Две двускатные секции крыши, соединенные под прямым углом. Два выступа полностью перпендикулярны друг другу и образуют две (или более) линии крыши, которые пересекаются и образуют Т-, Г-образную или крестообразную форму.

Различия между шатровой и двускатной крышей

Есть несколько различий между шатровой и двускатной крышей.Начнем с того, что с точки зрения дизайна двускатная крыша имеет гораздо более простой процесс проектирования и строительства. Кроме того, шатровые крыши, как известно, лучше справляются с сильными ветрами и экстремальными погодными условиями. Вот плюсы и минусы вальмовой и двускатной кровли:

Преимущества вальмовой крыши

• Хорошо подходит для мест, где бывают сильные ветры и суровые погодные условия

• Постоянный карниз и водосточные желоба на всем протяжении около

• Можно комбинировать с крышами других форм для создания сложных конструкций

• Можно построить практически из любого типа кровельного материала, включая черепицу, металл, черепицу

• Обеспечить красивый дизайн крыши

Недостатки шатровой крыши

• Немного сложно спроектировать и построить

• Дороже, чем двускатные крыши

• Меньше чердака или места для хранения вещей на крыше из-за наклона со всех сторон

Преимущества двускатной крыши

• Просто проектирование и строительство

• Экономичное решение для кровли

• Обеспечивает достаточно места на чердаке / крыше

• Хорошая вентиляция с с двускатными вентиляционными отверстиями

• Можно комбинировать с другими формами кровли

• Можно построить практически с любым типом кровельного материала, включая черепицу, металл, черепицу

Недостатки двускатной крыши

• Склонность к повреждению в сильный ветер

• Простая конструкция может быть не эстетичной

Шатровая крыша против двускатной крыши

Стоимость шатровой и двускатной крыши будет варьироваться и будет зависеть от дизайна и конструкции.Ввиду того, что вальмовая крыша требует более сложной конструкции и постройки, вальмовая крыша будет стоить дороже, чем двускатная. Вальмовые крыши требуют больше материалов, дополнительных швов, большего планирования и больше труда, чем строительство двускатной крыши. У двускатной крыши две стороны, у вальмовой — четыре.

Даже если квадратные метры крыши будут такими же или очень похожими, подрядчику потребуется больше времени и труда, чтобы построить шатровую крышу, что сделает ее более дорогой. Когда дело доходит до стоимости вальмовой крыши по сравнению с расходом на двускатную крышу, по своей природе двускатные крыши проще, менее трудозатратны и менее затратны в строительстве.Однако, если вы живете в районе, подверженном суровому климату, вальмовая крыша будет более прочной и сможет противостоять плохим погодным условиям; требует меньше работы и дорогостоящего ремонта, чем двускатная крыша в тех же условиях.

Последние мысли

Итак, вот и все — разбивка плюсов и минусов вальмовой и двускатной кровли. Если вы живете в районе с сильными ветрами, для вашей собственности лучше подойдет шатровая крыша. Если вам нужен простой дизайн, возможно, лучше будет остановиться на классической двускатной крыше.

Что бы вы ни выбрали, лучше всего обратиться в профессиональную кровельную компанию, такую ​​как Vertec Roofing, чтобы дать квалифицированный совет, который будет наиболее логичным решением для вашей собственности. Опираясь на профессионального подрядчика по кровельным работам, который поддержит ваше решение, означает полагаться на квалифицированный ремонт кровли и восстановление кровли.

В Vertec Roofing мы верим в поиск идеального кровельного решения для каждого клиента с учетом его требований к дизайну, эстетических требований, окружающей среды и бюджета.Независимо от того, строите ли вы новый дом или перепроектируете старую крышу, мы проведем вас через весь процесс, гарантируя, что вы не столкнетесь с неожиданными расходами.

Почему форма крыши так важна как фактор дисконтирования

Крыша — это первый слой, на который действительно начинают действовать ветер, град, лесные пожары и другие опасности. Это путь к гораздо большему ущербу, если он будет нарушен. Итак, для страхования жилья крыша — самая важная часть дома. Вот почему геометрия крыши или форма крыши играет важную роль в скидке на страховой взнос домовладельца во Флориде.Здесь мы четко разделим шатровую крышу и шатровую крышу Vs. Двускатная крыша — два самых распространенных типа крыш.

КОНСТРУКЦИИ

Двускатные крыши имеют две стороны, а вальмовые — четыре. Двускатная крыша состоит из двух наборов параллельных стропил, которые прикрепляются к ферме, наклоняются вверх и встречаются у коньковой доски, причем кусок пиломатериала простирается по всей длине конструкции. На месте вертикальные стороны конструкции доходят до фасции, образуя вершину треугольной формы.
Вальмовая крыша состоит из более короткой коньковой доски и нескольких типов стропил: обычных, домкратных, торцевых и вальмовых. Следовательно, это более сложная конструкция. На двускатной крыше стропила сходятся у коньковой доски. На вальмовой крыше у коньковой доски сходятся общие стропила. Кроме того, концевые стропила должны совпадать с концами коньковой доски, вальмовые стропила должны иметь уклон от углов, чтобы встретиться с коньковой доской под углом 45 градусов, а домкратные стропила пересекают тазовые стропила на всем пути до коньковой доски с перпендикулярных сторон.

Стоимость

Вальмовые крыши более сложны и трудоемки в строительстве. Даже если квадратные метры крыши будут одинаковыми для двускатной и вальмовой крыши, подрядчик, скорее всего, потратит больше времени на создание вальмовой крыши. Так что это дорого. А двускатные крыши строить проще и дешевле.

Защита от ветра

Вальмовые крыши более устойчивы к ветру во время шторма. Треугольный «фронтальный конец» склонен к обрушению при ураганном ветре, если он не закреплен должным образом, с эффектом домино, сбивающим ряд элементов каркаса крыши, когда фронтальный конец разрушается.

Премиум скидка

Двускатная крыша, закрывающая открытую входную зону, и крыша крыльца, которая прикреплена к основной конструкции только на фасаде, а не над закрытым жилым пространством, не считаются вычетом при расчете длины периметра вальмы. Кроме того, очень пологая или плоская крыша, которая составляет более 10% общей площади крыши над жилым пространством дома, отменяет все другие расчеты и исключает скидку.

Вальмовые крыши показали в ходе испытаний в аэродинамической трубе, что они значительно более устойчивы к ураганам, чем двускатные крыши.Итак, существует скидка на страхование от урагана для домовладельцев во Флориде, у которых форма крыши не менее 90% бедра. Расчет производится путем измерения длины периметра (края на фасции) крыши, имеющей форму вальма, как пропорцию к общему периметру.

Наборы накидок для патио из красного кедра | Комплекты Cedar Pavilion

Размер (Ш x Д):

*

Выберите параметрыВыберите размер8 x 128 x 169 x 119 x 159 x 1710 x 1010 x 1210 x 1410 x 1510 x 1610 x 1810 x 2010 x 2411 x 1111 x 1311 x 1512 x 12 Сотни размеров не показаныНе видите свой размер? Позвоните нам 12 x 1412 x 1612 x 1812 x 2012 x 2413 x 1313 x 1513 x 1713 x 1914 x 1414 x 1614 x 1814 x 2014 x 2414 x 2815 x 1515 x 1715 x 2016 x 1616 x 2016 x 2416 x 2816 x 3617 x 1917 x 2720 x 2020 x 2420 x 2820 x 3220 x 3620 x 40 Сотни размеров не показаны.Не видите свой размер? Звоните нам.

Цвет пятна:

Выберите параметры Неокрашенный [Бесплатно] Кленовое пятно [Добавить 12%] Рустикальный кедр [Добавить 12%] Кедровое пятно [Добавить 12%] Красное дерево [Добавить 12%] Пятно от золы [Добавить 12%] Пятно от грецкого ореха [Добавить 12%]

Высота столба:

*

Выберите Параметры 8,0 футов [Бесплатно] (самый популярный) 8,5 футов [Добавить 168 долларов] 9,0 футов [Добавить 168 долларов] 9,5 футов [Добавить 168 долларов] 10,0 футов [Добавить 168 долларов] 11.0 футов [Добавить 336 долларов] 12,0 футов [Добавить 336 долларов] Доступны другие значения высоты (запросить)

Ширина столба:

Выберите Параметры 6×6 [Бесплатно] (самый популярный) 8×8 [Добавить 250 долларов за сообщение]

Вариант крыши:

Выберите Параметры30 Yr. Arch. Опоясывающий лишай [Бесплатно] 40 Yr. Металлическая панель [добавьте размер ниже]: 8 x 12 [Добавить 235 долларов] 8 x 16 [Добавить 314 долларов] 9 x 11 [Добавить 265 долларов] 9 x 15 [Добавить 331 доллар] 9 x 17 [Добавить 375 долларов] 10 x 10 [Добавить 245 долларов] 10 x 12 [Добавить 294 доллара] 10 x 14 [Добавить 343 доллара] 10 x 15 [Добавить 368 долларов] 10 x 16 [Добавить 392 доллара] 10 x 18 [Добавить 441 доллар] 10 x 20 [Добавить 490 долларов] 10 x 24 [Добавить 588 долларов] 11 x 11 [Добавить 296 долларов] 11 x 13 [Добавить 350 долларов] 11 x 15 [Добавить 404 долларов] 12 x 12 [Добавить 353 долларов] 12 x 14 [Добавить 412 долларов] 12 x 16 [Добавить 470 долларов] 12 x 18 [Добавить 529 долларов] 12 x 20 [Добавить 588 долларов] 12 x 24 [Добавить 706 долларов] 13 x 13 [Добавить 414 долларов] 13 x 15 [Добавить 478 долларов] 13 x 17 [Добавить 541 доллар] 13 x 19 [Добавить 605 долларов] 14 x 14 [Добавить 480 долларов] 14 x 16 [Добавить 549 долларов] 14 x 18 [Добавить 617 долларов] 14 x 20 [Добавить 686 долларов] 14 x 24 [Добавить 823 доллара] 14 x 28 [Добавить 960 долларов] 15 x 15 [Добавить 551 доллар] 15 x 17 [Добавить 625 долларов] 15 x 20 [ Добавить 735 долларов] 16 x 16 [Добавить 627 долларов] 16 x 20 [Добавить 784 долларов] 16 x 24 [Добавить 941 доллар] 16 x 28 [Добавить 1098 долларов] 16 x 36 [Добавить 1411 долларов] 17 x 19 [Добавить 791 доллар] 17 x 27 [Добавить 1 125 долларов] 20 x 20 [Добавить 980 долларов] 20 x 24 [Добавить 1176 долларов] 20 x 28 [Добавить 1372 доллара] 20 x 32 [Добавить 1568 долларов] 20 x 36 [Добавить 1764 доллара] 20 x 40 [Добавить 1 960 долларов]

Цвет крыши:

*

Выберите варианты 30-летняя архитектурная черепица — состаренная древесина30-летняя архитектурная черепица — деревенский кедр30-летняя архитектурная черепица — деревенская вечнозеленая черепица 30-летняя архитектурная черепица — деревенский вирджиния черепица30-летняя архитектурная черепица — деревенская редвуд30 лет Архитектурная серая черепица — деревенская черепица30 лет Архитектурная серая черепица — деревенская черепица30 лет Черная 30-летняя архитектурная черепица — Древнеанглийский оловянный 30-летний архитектурный черепица — Двойной коричневый 30-летняя архитектурная черепица — Агред Редвуд 30-летняя архитектурная черепица — National Blue 40-летняя металлическая панель — Блестящий черный 40-летняя металлическая панель — Черная 40-летняя металлическая панель — уголь — Ярко-белый, 40-летняя металлическая панель — Белая, 40-летняя металлическая панель — Слоновая кость, 40-летняя металлическая панель — Коричневый, 40-летняя металлическая панель — Камень, 40-летняя металлическая панель — глина, 40-летняя металлическая панель — полированный шифер, 40-летняя металлическая панель — коричневый, 40-летняя металлическая панель — красная, 40-летняя металлическая панель — темно-красная40 Год Металлическая панель — Малиново-красный, 40 лет Металлическая панель — Бордовый, 40 лет Металлическая панель. l — Gallery Blue Металлическая панель 40 лет — Blue Металлическая панель Blue 40 лет — Evergreen Металлическая панель 40 лет — Hartford Green Металлическая панель 40 лет — Gold Металлическая панель 40 лет — Медь

Добавить электрический пакет:

Выберите Параметры Нет, спасибо Один пакет [добавить 195 долларов] (самый популярный) Один пакет с одной дополнительной розеткой [добавить 257 долларов] Два пакета [добавить 390 долларов] с 12/2 проводом, розеткой GFCI, переключателем, обрезкой, маршрутизацией

.
