Крыша мансардная чертежи: Мансардная крыша – конструкция, устройство, схемы и чертежи (фото, видео)

Мансардная крыша своими руками: чертежи, стропильная система

Наличие мансарды позволяет оптимизировать жилое пространство, а также позволяет придать дому более оригинальный внешний вид, уменьшая при этом расходы тепловой энергии на отопление. Если прочность фундамента рассчитана на дополнительную нагрузку, то одноэтажный дом легко можно превратить в двухуровневый. Мансардную крышу не проблематично построить своими руками, не имея особых навыков подобного строительства, если конечно, все делать по правилам, выбрав соответствующие строительные материалы.

На первом этаже окна монтируются в стенах, чего не скажешь о мансарде, так как здесь стены заменяет кровля. В таком случае, конструкция окон на этом этаже существенно отличается, поскольку такие окна должны не только пропускать достаточное количество света, но и выдерживать несколько большие нагрузки, особенно снеговые.

Содержание

• 1 Виды мансардных окон
• 2 Организация стропильной системы
  • 2.1 Угол наклона крыши
  • 2. 2 Разновидности ломаных крыш
  • 2.3 Принцип расчета ломаной крыши
• 3 Порядок постройки
  • 3.1 Первый способ
  • 3.2 Второй способ
  • 3.3 Чертежи узлов
• 4 В заключение

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

• Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
• Не усложняется поверхность крыши, так как она остается ровной.
• Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами. Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Организация стропильной системы

Самостоятельное строительство частного дома, в большинстве случаев, связано с возведением ломаной крыши, что позволяет оптимизировать внутреннее пространство под ней.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Ломаная крыша мансарды может иметь в конечном итоге достаточно интересный внешний вид, поскольку свесы допустимо опустить как можно ниже. При этом длинные свесы крыши выполняют несколько важных функций. Одна из них – это отведение воды как можно дальше от фундамента, закрывая часть стены от осадков. Несмотря на это, следует учитывать тот факт, что длинные свесы увеличивают парусность всей конструкции. В таком случае следует останавливать свой выбор на более мощных элементах конструкции крыши. В связи с этим, на этапе проектирования основной упор делается на погодные условия конкретного региона.

Угол наклона крыши

Угол наклона крыши выбирается не просто так, исходя из личных соображений. Во-первых, этот угол зависит от материала кровельного покрытия, а во-вторых, от погодных условий местности. На рисунке ниже представлен классический вариант, когда нижняя часть крыши по отношению к горизонтальной плоскости наклонена под углом в 60 градусов, а верхняя часть крыши имеет наклон порядка 30 градусов. Исходя из подобных показателей, совсем нетрудно рассчитать все элементы крыши. При этом нужно обратить внимание на то, что высота потолка в данном помещении не может быть меньше 2-х метров. Если высота потолка меньше, то подобное помещение называется чердаком. При высоте потолка больше 2-х метров, человек чувствует себя более комфортно. Учитывая данные факторы, рассчитываются все элементы конструкции.

Углы наклона в классической варианте

Классический вариант допускает, чтобы не рассчитывались нагрузки от осадков на боковые, нижние поверхности. Осадки хотя и смогут задерживаться, но только в верхней части крыши, где угол наклона меньше 45 градусов.

Наклон боковых поверхностей может находиться в пределах 45-80 градусов, при этом, чем больше этот угол, тем большей парусностью обладает конструкция. В регионах, где преобладают сильные ветры, следует делать более пологие крыши. В таком случае ветровые нагрузки не смогут оказать разрушительного воздействия на элементы крыши.

Разновидности ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

Чтобы изготовить каркас ломаной крыши, потребуются строительные конструкционные элементы из сосны, не ниже 2 сорта. В зависимости от размеров крыши выбирается сечение строительных элементов. Кроме этого, необходимо учитывать характер кровельного покрытия, ветровую и снеговую нагрузки, шаг установки стропил и т.д. На этапе расчета необходимо учитывать все факторы.

Один из вариантов построения каркаса с висячими стропилами

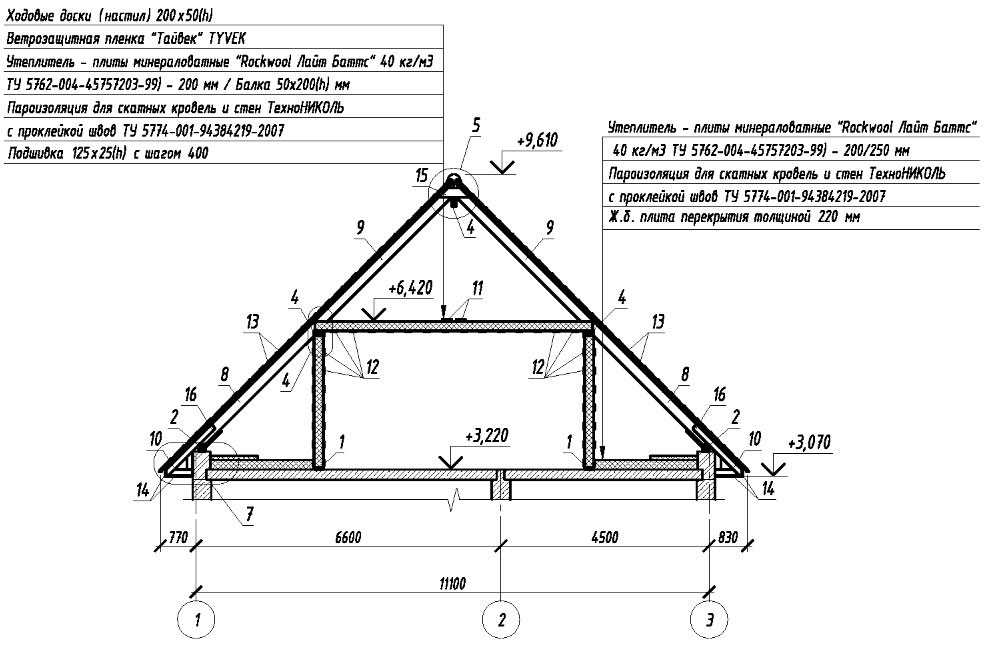

На рисунке выше представлен чертеж каркаса, где применяются висячие стропила. Подобный вариант не может быть реализован, если основание верхнего треугольника больше 4-х с половиной метров. В таком случае устанавливаются наклонные стропила, которые должны упираться на несущую стену в центре. Короче говоря, подобная конструкция получается разделенной на 2 части.

На фото ниже представлен еще один вариант, когда боковые стропила имеют подкосы, усиливающие данную конструкцию, что позволяет конструкции выдерживать значительные нагрузки. Похожего эффекта можно добиться, если установить схватки. На рисунке они представлены еле заметными очертаниями. При этом длина боковой стропильной ноги делится на 3 и в этих местах монтируются схватки. Подобная конструкция может выдерживать значительный вес кровельного материала.

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Если здание небольшое, то крыша может быть выполнена по простой схеме, как показано на фото внизу. Верхняя часть выполнена на основе 2-х висячих стропильных ног, затяжки, балок перекрытия, стоек и боковых стропильных ног.

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Мансарда Ч.1 — Расчетная схема, нагрузки, РСУ

Watch this video on YouTube

Принцип расчета ломаной крыши

Процесс постройки ломаной мансардной крыши дома, шириной не больше 7 метров, не связан с рядом трудностей. Основная задача состоит в том, чтобы размеры были взаимозависимыми от размеров используемых строительных материалов. Как правило, шаг установки стропил подгоняют под размеры утеплителя. Учитывая тот факт, что многие виды утеплителей имеют ширину порядка 60 см, а шаг между стропилами делают таким, чтобы минеральная вата плотно заполняла пространство (где-то 58см).

Ширина доски также берется с учетом толщины утеплителя. Средняя полоса характеризуется тем, что необходимо применять утеплитель, толщиной от 200 до 250 мм. Кроме этого, необходимо обеспечить зазор для вентиляции, порядка 25 мм, иначе конденсат быстро приведет в негодность всю конструкцию. Получается, что минимальная ширина элементов стропильной системы составляет порядка 230 мм, при толщине доски не меньше 50-мм. Следует отметить, что подобные расчеты больше подходят для регионов с умеренными ветровыми и снеговыми нагрузками. Другими словами, требуется доска, размерами 230х50мм, как минимум.

Если в результате расчетов оказывается, что данный вариант слишком затратный, то можно пойти по другому пути, уложив часть утеплителя вдоль стропил, а часть утеплителя – поперек, смонтировав дополнительную обрешетку. Минимальный слой базальтовой ваты составляет порядка 100мм, поэтому допустимо воспользоваться стандартной доской с размерами 150х50мм. В таком случае величина вентиляционного зазора составляет 50мм. Если позволяют средства, то можно заказать нестандартный пиломатериал, с размерами 130х50мм.

Балки и стойки допустимо смонтировать на основе бруса, размерами 80х80 или 100х100мм, если дом строится в регионе со сложными метеоусловиями.

Если требуется более точный расчет, то лучше обратиться за помощью к специалистам. Как правило, процесс расчета занимает немало времени, поскольку необходимо учитывать многие факторы, показатели которых заносятся в определенные формулы.

BC: Мансарда Ч.2 — Расчет в SCAD, подбор сечений элементов

Watch this video on YouTube

Порядок постройки

Независимо от характера крыши, устройство мауэрлата ничем не отличается от классического монтажа. Если дом из дерева, то в качестве мауэрлата используется верхний венец, который перед этим пропитывается специальными защитными составами.

Как крепить мауэрлат и стропильные ноги к нему

В наше время часто строят дома из пеноблоков. Чтобы укрепить всю конструкцию, верхняя часть стены скрепляется за счет монолитного армированного пояса. На других конструкциях подобный пояс необязателен. Чтобы положить мауэрлат, верхняя часть стены покрывается 2 слоями гидроизоляции, после чего укладывается по всему периметру брус или бревно, размером 150х150 мм. После этого брус крепится к стене за счет вмурованных шпилек. Все элементы скрепляются между собой длинными гвоздями. Наиболее ответственные места скрепляются за счет шпилек с двухсторонней резьбой, применяя при этом стальные накладки или уголки.

Первый способ

Существует 2 варианта возведения мансардной крыши. Первый способ связан с тем, что стропильную систему собирают на земле, после чего ее в готовом виде поднимают на здание или сооружение. В первую очередь устанавливаются и фиксируются боковые элементы конструкции, называемые фронтонами. Затем, учитывая шаг установки, крепятся остальные элементы стропильной системы. Все элементы конструкции сначала фиксируются временно, с помощью длинных брусков, укосов и т. д. Процесс фиксации должен сопровождаться контролем, как по горизонтали, так и по вертикали. Очень важно, чтобы все элементы конструкции оказались на одном уровне, что позволит более качественно уложить кровельный материал.

На видео ниже можно посмотреть, как собираются все элементы подобной стропильной системы в одно целое.

Мансардная стропильная система (ломанная крыша)

Watch this video on YouTube

Монтаж стропильной системы

Watch this video on YouTube

Второй способ

Первый способ доступен в том случае, когда площадь крыши небольшая. Когда площадь крыши внушительная, то прибегают ко второму способу. Этот способ основан на том, что все элементы конструкции собираются на месте, так как размеры и вес не позволяют их поднять наверх в собранном виде. Этот способ имеет свои достоинства.

В первую очередь монтируются балки перекрытия, после чего к ним крепятся стойки и затяжки, временные распорки и другие дополнительные элементы, надежно удерживающие элементы конструкции в вертикальном положении. После этого конструкция дополняется боковыми и верхними ногами стропильной системы, с установкой затяжек и укосин.

Порядок действий следующий: в первую очередь монтируются крайние элементы, после чего они надежно закрепляются, с использованием временных распорок. Между этими элементами натягивается веревка, которая поможет правильно смонтировать остальные элементы данной конструкции. Несмотря на данный ориентир, необходимо регулярно проверять угол наклона, вертикальность и горизонтальность.

Все стойки соединяются между собой с помощью бруска, к которому затем крепятся боковые ноги стропильной системы, а также нижняя часть верхнего треугольника. Крепление осуществляется также за счет металлических уголков. Поскольку балки длинные, то они начинают провисать за счет установки верхних стропильных ног. Прогиб можно устранить за счет установки вертикальных стоек нужной длины. Временно они подпираются стойками, чтобы исключить прогиб всей системы. Для того, чтобы постоянно контролировать угол наклона, лучше изготовить соответствующий шаблон. Это упрощает процесс монтажа боковых стропильных ног, делая запилы соответствующей конфигурации. Как правило, геометрия зданий, построенных своими силами, далека от идеальной, поэтому осуществляется корректировка. Правильный угол наклона можно получить, если из досок сбить еще один шаблон.

Один из этапов строительства мансардной крыши своими руками

Стандартная длина пиломатериала находится в пределах 6 метров, хотя и ее не всегда хватает. Поэтому приходится либо заказывать пиломатериал необходимой длины, что не всегда оправдано с экономической точки зрения, либо наращивать. Чтобы это сделать, к месту стыка, с двух сторон, прибиваются доски, длиной не меньше 60 см, чтобы на каждую сторону стыка приходилось не меньше 30 см. Соединение осуществляется либо с помощью гвоздей, либо с помощью болтов.

Надежный способ наращивания стропил. Длина «заплатки» — не менее 60 см

Установив боковые стропила, приступают к монтажу верхних. Для их установки лучше также изготовить шаблон, с помощью которого делаются запилы, после чего данные элементы устанавливаются на место и закрепляются.

Почти готовый каркас

Вариантов монтажа верхних стропил несколько, тем более что это зависит от размеров основания.

На фото внизу представлены наиболее применяемые способы крепления верхних стропил.

Как можно сделать верхний треугольник на ломаной крыше

Мансардная ломаная крыша не предусматривает наличие конька, поэтому крепление осуществляется за счет бруса, закрепленного посередине. К этому бруску крепятся укосы, которые фиксируют треугольник в нужном положении.

Верхняя часть фиксируется укосами, прибитыми к проложенному в середине брусу

После подобных действий можно считать, что каркас мансардной крыши готов к дальнейшим строительным операциям, которые связаны с утеплением, а также монтажом кровельного материала.

Чертежи узлов

Монтаж стропильной системы связан с некоторыми нюансами, которые касаются соединения некоторых узлов. В основном проблема касается узлов пересечения или крепления нескольких элементов конструкции. На фото внизу представлены варианты крепления ключевых соединений.

Как сделать соединение элементов стропильной системы ломаной крыши

Для более надежного крепления лучше воспользоваться болтами, как показано на изображении ниже.

Как сделать крепление верхнего теугольника и стропильной ноги на мансардной крыше своими руками

На рисунке ниже представлены варианты крепления стропильных ног к мауэрлату или к боковой балке. Для большей простоты монтирования тяжелых элементов системы с нижней части стропильной ноги крепится упорный элемент в виде короткого бруса, который является ограничителем перемещения доски, фиксируя ее в нужном положении.

Несколько вариантов крепления стропил к мауэрлату

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Двускатная мансардная крыша. Стропильная система Советы по кровле из личного опыта

Watch this video on YouTube

виды, чертежи, инструменты, инструкция монтаж самостоятельно

Строительство мансардного этажа позволит увеличить полезную жилую площадь вашего дома. Выполнить работы своими руками достаточно сложно, но это вполне осуществимая задача при четком планировании и следовании инструкциям.

Дом с мансардой смотрится более презентабельно. Но мансардный этаж – это не только красивый внешний вид. Он увеличивает полезную площадь строения, а также предохраняет внутренние помещения от теплопотерь. Даже если этаж не утепляется, не отапливается и используется исключительно в летнее время, широкая воздушная прослойка гарантирует отличную теплоизоляцию. Обустраивается мансардная крыша под двухскатной или ломаной кровлей. Второй вариант предпочтительнее, так как полезная площадь мансарды будет больше.

1 Расчеты и чертежи

2 Стропильная система

3 Виды окон

4 Необходимые материалы и инструменты

5 Мансардная крыша своими руками. Пошаговая инструкция

6 Советы профессионалов

Расчеты и чертежи

Строительство мансарды – это работа, которая требует некоторых специфических знаний. И первые навыки понадобятся, когда вы будете производить расчеты и готовить чертеж. Из опыта строительства мансардных этажей можно сделать вывод, что обустройство стропильной системы во многом зависит от выбранных материалов.

• Расстояние между стропилами должно соответствовать ширине утеплителя, иначе отходы будут очень большими.

  Ширина плит из минеральной ваты составляет 60 см, следовательно, стропила следует устанавливать с шагом 57-58 см.

• Ширина досок для каркаса также выбирается с учетом толщины утеплителя плюс зазор на вентиляцию.

  Толщина слоя утеплителя составляет 250 мм, необходимо прибавить зазор на вентиляцию, таким образом получается ширина доски 280 мм.

• Оптимальное сечение бруса для установки стоек – 100 х 100 мм. Такая толщина позволит мансарде противостоять сильным ветрам и снегопадам.

[important]Заказать расчет проекта мансардного этажа лучше всего у специалистов. Они учтут климатические особенности региона, ветровую и снеговую нагрузку, а также свойства кровельного материала, который вы будете использовать для монтажа. Вы получите чертеж со всеми необходимыми показателями.[/important]

Стропильная система

Если вы планируете строить мансарду, то заранее внесите изменения в проект дома. Самостоятельно проще всего выполнить монтаж мансардного этажа с ломаной крышей. Ломаную крышу устанавливать сложнее, но зато при равной площади основания помещение мансарды получится гораздо больше, чем при двухскатной кровле.

Также при монтаже ломаной крыши нужно учесть, что ее свесы можно сделать гораздо длиннее, чем двухскатной. Это большой плюс – верхушка стены будет защищена от попадания влаги. Также длинный свес позволит отвести воду как можно дальше от фундамента. Особенности стропильной системы ломаной крыши состоят в необходимости покупки более мощных и толстых балок.

Виды окон

При проектировании дома, включая мансардное помещение, следует учитывать разработанные нормативы по количеству и величине окон. Рекомендованный размеры – 10% от площади комнаты. Если общее помещение разделено перегородками, то окно необходимо обустраивать в каждом из них.

Существует несколько способов установить окно:

• Окно-дормер, выступающее над крышей. Это довольно сложный способ, нужно монтировать дополнительные ендовы. Сложности будут не только в строительстве каркаса, но и при укладке покрытия. Также стоит учесть, что все установленные ендовы требуют тщательной гидроизоляции. Если в вашей местности выпадает много снега, то придется дополнительно монтировать снегозадержатели. Стоять у такого окна можно в полный рост за счет увеличения высоты проема. Но такое окно пропускает достаточно мало света.
• Наклонное окно в плоскости крыши – это несложный вариант, который не требует особенных. При его монтаже важно сделать качественную гидроизоляцию, а рамы и стекла должны быть усилены – ведь на окно будет точно такая же нагрузка, как и на кровлю. Большим плюсом такой конструкции является большое количество света, которое попадает сквозь такие окна. Граница светотени будет не такой резкой, как при других вариантах обустройства окон. площадь окна увеличивается прямо пропорционально углу наклона крыши.
• Вертикальное окно в торце мансарды представляет собой самый простой способ, так как здесь не требуется сооружать сложную стропильную конструкцию или искать усиленную раму. Еще один плюс — бюджетность.
• Вертикальное окно, утопленное в помещении, обычно используется, если предполагается конструкция мансарды с балконом. Если же балкона не будет, то конструкция нецелесообразна – она скрадывает место в комнате, света внутрь поступает мало, а монтаж – сложный и утомительный.

[important]Вместо одного большого мансардного окна иногда лучше сделать два, но меньших по площади.[/important]

Необходимые материалы и инструменты

Перед тем, как начинать строительство мансардного этажа. нужно хорошенько подготовиться. Составьте список необходимых инструментов, включая даже те, что могут понадобиться в исключительных случаях. Если они всегда будут у вас под рукой, вам не придется прерываться на поиски.

• измерительный инструмент: отвес, уровень и рулетка
• строительный степлер для монтажа изоляционных материалов
• нож строительный
• пила, стамеска, ножовка для обрезки бруса, досок, выпиливания деталей
• дрель и шуруповерт
• молоток

Для кровли обязательно закупите заранее выбранное покрытие. Возьмите его с небольшим запасом на случай порчи или повреждений. К нему необходимо подобрать подходящий крепеж. С видом и количеством метизов вам помогут определиться при покупке кровельного материала.

Важно заранее подготовить пиломатериал для монтажа каркаса. стропильная система – главный элемент надежного и прочного мансардного этажа. Вам потребуются доски разной толщины и брус. Все эти элементы нужно тщательно рассчитать и включить в проект.

[note]Как правильно утеплить крышу читайте тут[/note]

Также не забудьте об изоляционных материалах. Гидро- и пароизоляция потребуются в любом случае. Утеплитель пригодится, если помещение будет жилым круглый год.

Мансардная крыша своими руками. Пошаговая инструкция

Монтаж стропильной системы кровли сложной конструкции может быть осуществлен двумя способами:

1. Все части собираются друг с другом на земле, а затем готовая мансардная кровля поднимается наверх.
2. Строительство ведется непосредственно на месте, то есть все работы выполняются на высоте.

Первый способ проще в плане сборки, но нужно найти способ поднять и затем закрепить готовую конструкцию наверху. Поэтому предпочтительнее второй вариант монтажа, когда вес узлы и элементы устанавливаются сразу на отведенное им место.

1. Настил балок перекрытия. В первую очередь нужно установить крайние элементы, хорошенько их закрепить и выровнять по уровню. Натяните между ними шнур, чтобы не вымерять ровность промежуточных элементов. Эта хитрость может пригодиться и при других видах работ.
2. Крепление к балкам стоек и затяжек. Затяжки представляют собой небольшие бруски, к которым затем крепятся боковые стропила. Для этого используются металлические уголки. Под длинные балки устанавливают стропильные ноги, но временно их можно просто подпереть стойками.
3. Установка временных распорок, чтобы все стойки были в строго вертикальном положении.
4. Сборка верхних и боковых стропильных ног. Сначала изготовьте шаблон, а уже по нему впоследствии делайте запилы. Конечно. при монтаже в стропильную систему, может понадобиться корректировка, так как добиться идеально геометрии все равно вряд ли удастся.

   Стандартные длина доски составляет 6 м, чего часто бывает недостаточно. Для наращивания используют доски тех же размеров, а для усиления стыка – дополнительные элементы. Возьмите две доски по 300 мм каждая, и прикрепите их при помощи гвоздей или болтов к месту стыка.

5. Установка стропильным ногам затяжек, укосин.
6. Монтаж верхней части сложной кровли. Его можно выполнить разными способами. Во многом это зависит от площади основания.

   После этого каркас можно считать собранным, остается выполнить стандартные для любой кровли работы.

7. Утепление, гидро- и пароизоляция. Используются материалы, предусмотренные проектом.
8. Монтаж кровельного покрытия. Особенности установки зависят от выбранного материала.

Советы профессионалов

При выборе утеплителя для средней полосы России обратите внимание на базальтовую вату, ее слой должен быть толщиной не менее 200 мм.

Если толщина утеплителя сильно сказывается на стоимости досок для обустройства стропильной системы, можно использовать следующий совет. Половину утеплителя уложите между стропилами, а другую половину – между досками обрешетки.

[warning]Если вы будете строить мансарду из двухскатной крыши. угол ее наклона должен быть около 50 градусов, иначе в комнате будет очень тесно.[/warning]

При монтаже ломаной конструкции особое внимание обратите на связки элементов. Они должны быть выполнены по всем правилам, быть прочными и надежными.

Фронтальные части кровли можно построить заранее, из того же материала, что и стены.

При составлении проекта, особенно, если вы делаете его самостоятельно, следует сделать чертеж с разных проекций.

Все деревянные элементы стропильно системы должны быть обработаны специальными составами, которые предохранят их от гниения и насекомых.

Пример, как выполнить строительство мансардного этажа своими руками, не имея большого опыта, можно посмотреть на видео:

Архитектурные детали: Кровельные системы — мансардная кровля

Описание: Мансардные крыши, по большей части, основаны на конструкции со стоячим фальцем или обрешеткой.

Нижние концы кастрюль обычно зацепляются за краевую полосу, образуя капельницу. Концы могут попеременно прикрепляться к основанию гидроизоляции там, где происходит изменение уклона крыши.

Рекомендуемая деталь для верхних краев поддонов — отогнуть их на высоту обрешетки или стоячего фальца и завершить их сгибом 3/4 дюйма. сгиба (см. детали 8.7A и 8.7B).0005

Особые условия: Поскольку мансарды по своей природе используются на вертикальных или почти вертикальных поверхностях, большинство специальных условий для стоячих и обрешеточных швов с низким уклоном не требуются.

Декоративные рейки могут быть добавлены таким же образом, как и для шевронных крыш.

Если стоячие фальцы или обрешетки должны продолжаться над верхним краем мансарды, должны быть предприняты специальные меры. Кастрюли должны быть сплошными по верхнему краю. Стоячие полки стоячих или реечных швов должны быть прорезаны в месте изгиба. После изгиба необходимо припаять к ножкам небольшие кусочки меди, чтобы восстановить непрерывность. Затем швы обрабатываются обычным способом.

Требования к настилу: Требуется непрерывное основание обшивки, совместимое с используемой кровельной системой.

8.7А. Верх мансарды — крышка карниза

Эта деталь показывает состояние, при котором верх мансарды встречается с крышкой карниза. Верхний край поддонов отгибается на высоту стоячего или реечного шва, затем загибается вниз на 3/4 дюйма. Крышка борта зацепляется за этот край, эффективно образуя капельницу.

Загрузить CAD-файл

8.7Б. Вершина мансарды — Гравийная остановка

Изображен верх мансарды на гравийной заправке. Верхний край лотков обрабатывается аналогично детали 8.7A, при этом упор для гравия входит в зацепление с загнутым краем лотка.

Загрузить файл САПР

8.7С. Низ мансарды

Это типичное состояние для нижнего края мансарды. Нижний край сковороды зацепляется за краевую полосу, образуя капельницу. Горизонтальный размер краевой планки не должен превышать 4″, если она не крепится к потолку.

Загрузить файл САПР

8.7Д. Изменение уклона мансарды

Эта деталь показывает состояние, при котором низ мансарды встречается с другой крышей. На нижней кровле стоячие фальцы укладываются ровно на расстоянии 8 дюймов от разрыва кровли, загибаются на 3/4 дюйма и закрепляются медными планками, расположенными на расстоянии 12 дюймов по окружности. на расстоянии не менее 6 дюймов от обрыва крыши и зафиксируйте основание в замке 3/4 дюйма. На верхней кровле верхний край основания загибается на 3/4 дюйма и закрепляется медными планками, расположенными на расстоянии 12 дюймов от наружного угла. полоса припаивается к основанию гидроизоляции и фиксирует край мансардной крыши.

Загрузить файл САПР

8.7Э. Деталь непрерывной обрешетки крыши

Деталь иллюстрирует установку швов обрешетки, которые являются непрерывными над крышей. Стоячие швы при тех же условиях детализируют аналогичным способом.

Загрузить файл САПР

Показанные поддоны являются непрерывными от лица мансарды через край на крышу. Вертикальные стороны швов должны быть прорезаны в месте их изгиба. После изгиба к обратной стороне этих ножек необходимо припаять небольшие кусочки меди. Затем обычным способом добавляются заглушки реек, за исключением того, что их ножки также должны быть прорезаны и припаяны в местах изгиба.

Для получения дополнительной информации:

• Кровельные системы — Введение, общие описания и требования к кровельным системам.
• Накладка и накладки, в соответствующих разделах для деталей накладок.
• Основные детали для получения информации о швах, фиксированных и компенсационных планках, прижимных планках, краевых полосах и поперечных швах.
• Кровельные системы — Стоячие фальцы или Кровельные системы — Реечные стыки для получения информации о соответствующих типах крыш.
• Кровельные системы — Chevron для получения дополнительной информации о декоративных рейках.

Что такое мансардная крыша? Плюсы и минусы, дизайн, стоимость

В процессе строительства нового дома выбор правильной крыши является одним из самых важных решений, которые вам необходимо принять. Крыша над головой должна не только обеспечить вашему дому необходимую защиту, но и внешний вид и функции, которые вы хотите иметь.

Источник: homedit.com

Мансардная крыша — один из таких вариантов. Популярный во Франции в 17 веке, этот стиль крыши характеризуется своей высокой, вертикально просторной конструкцией и отчетливо элегантным видом.

Так чем же отличается мансардная крыша от других, более современных стилей? Каковы расходы и предостережения, на которые нам нужно обратить внимание?

Все это и многое другое мы рассмотрим в нашем подробном руководстве по мансардным крышам.

Что такое мансардная крыша?

В обширной и довольно запутанной таксономии крыш мансардную крышу лучше всего можно описать как комбинацию вальмовой и двускатной крыш. Чтобы лучше объяснить, что это значит, давайте разберем это.

Вальмовая крыша — это тип крыши, который вы можете узнать по традиционным амбарам; это двускатная крыша с двумя скатами с каждой стороны, причем нижний скат круче другого. Между тем вальмовая крыша – это четырехскатная крыша со скатами стандартной высоты. Эти две характеристики объединяются, чтобы сделать мансардную крышу.

Хотя источники сходятся во мнении, что конструкция мансардной крыши, скорее всего, была разработана в 16 веке, популярность мансардной крыши возросла благодаря работе французского архитектора Франсуа Мансара, в честь которого дизайн крыши и получил свое название.

Преимущества мансардной крыши

#1. Большое чердачное помещение.

Как мы помним, мансардная крыша имеет по два ската с каждой стороны, причем нижний скат имеет более высокий (и почти вертикальный) наклон по сравнению с более высоким скатом. Результатом этого является создание гораздо большего чердачного пространства, чем это возможно с большинством других типов крыш.

На самом деле дополнительное вертикальное пространство таково, что мансардная крыша обычно строится со слуховыми окнами, чтобы обеспечить естественный источник света для чердака, а также добавить визуальный интерес к голой крыше.

#2. Простое вертикальное расширение.

Вертикальная конструкция нижнего ската мансардной крыши означает, что конструкцию крыши легче модифицировать и перепрофилировать в опорную конструкцию для верхнего этажа.

По этой причине предпочтительнее иметь мансардную крышу, если в будущем вы захотите расширить свой дом дополнительным этажом.

#3. Особая эстетика.

Хотя не все французские вещи сразу элегантны или причудливы, нельзя отрицать, что особый вид мансардной крыши придаст любому дому черту французской эстетической привлекательности, которую трудно осуществить с любым другим типом крыши.

Недостатки мансардной крыши

#1. Низкая атмосферостойкость.

По сравнению со скатами, скажем, двускатной или типичной четырехскатной крыши, скаты мансардной крыши могут сделать ее более уязвимой для неблагоприятных погодных условий.

Уязвимость мансардной крыши в основном объясняется очень низким (если не практически пологим) уклоном ее верхнего ската, который может с трудом расчищать скопления дождя или снега. Если не остановить накопление снега или стоячей дождевой воды, это может привести к необратимому повреждению поверхности крыши и, в свою очередь, ее внутренней несущей конструкции.

#2. Более высокие затраты на установку.

Ни для кого не должно быть сюрпризом, что мансардные крыши сегодня не очень распространены среди домов. По этой причине может быть трудно найти подрядчиков, которые хотят и могут построить мансардную крышу с приемлемым стандартом качества. Естественно, подрядчики, которые это сделают, скорее всего, будут брать за эту привилегию довольно много.

#3. Более высокие затраты на ремонт и техническое обслуживание.

Все, что связано с высокими затратами на строительство, как правило, будет стоить дороже, чем обычно, в ремонте и обслуживании в долгосрочной перспективе, и мансардные крыши не являются исключением.

Как и в случае с установкой, затраты на обслуживание мансардных крыш выше, чем у других конструкций, потому что они не так распространены. Таким образом, те немногие подрядчики, которые готовы выполнять работу, будут брать за это больше.

Варианты конструкции мансардной крыши

Как и другие конструкции крыш, мансардная крыша имеет несколько вариантов, каждый из которых имеет свои плюсы и минусы. С общей точки зрения существует 3 основных варианта мансардной крыши, которые мы перечислили ниже:

Прямая мансардная крыша

Источник: commons.wikimedia.org

Верхний скат прямой мансардной крыши имеет пологий уклон, хотя это не часто очевидно для тех, кто смотрит на крышу с уровня земли. Нижний склон почти полностью вертикальный и обычно имеет слуховые окна, которые не только дают воздух и свет, но и дают дополнительное жилое пространство.

Выпуклая мансардная крыша

Источник: homedit.com

Нижний скат выпуклой мансардной крыши изогнут наружу, что придает ей S-образную или колоколообразную форму в зависимости от конструкции. Выпуклая конструкция увеличивает количество полезного пространства внутри крыши, давая вам чердачное пространство, которое почти похоже на новый этаж без необходимости его строительства.

Вогнутая мансардная крыша

Источник: flickr.com

Нижний скат вогнутой мансардной крыши имеет более острый угол, чем два других, а конструкция имеет внутренний изгиб, расширяющийся кнаружи по краю. Изгиб внутрь естественным образом уменьшает полезное пространство внутри крыши, но компенсирует это более элегантным внешним видом, напоминающим традиционные французские дома.

Сколько стоит мансардная крыша?

Стоимость мансардной крыши, как и любой другой конструкции крыши, во многом зависит от используемых на ней материалов. Однако, как мы уже установили ранее, затраты на оплату труда значительно повышают цену по сравнению с другими конструкциями.

Можно ожидать, что мансардная крыша будет стоить от 10 до 25 долларов за квадратный фут кровли с учетом средней стоимости труда и материалов. Это может составить до 50 000 долларов США в верхней части для крыши площадью 2000 квадратных футов.

Конечно, в зависимости от того, где вы живете и что имеется в наличии, стоимость в вашем регионе может быть выше или ниже указанного диапазона.

Между тем, в некоторых домах можно выполнить так называемую надстройку мансардной крыши , что даст вам дополнительное жилое пространство на чердаке мансардной крыши. Однако, поскольку он эффективно заменяет вашу крышу мансардной, вы можете ожидать, что смета расходов будет примерно такой же.

Можно ли заменить мансардную крышу?

Вообще говоря, да, мансардную крышу можно заменить или заменить либо новой мансардной крышей, либо любой другой конструкцией по вашему выбору. Единственным ограничивающим фактором для этого, на самом деле, является стоимость; таким образом, вы захотите тщательно взвесить свои варианты.

Как установить мансардную крышу

, как и с любой другой конструкцией крыши. Единственная реальная разница заключается в конструкции самой крыши.

Процесс строительства начинается с монтажа балок мансардной крыши на каркас крыши дома. Отсюда детали каркаса мансардной крыши строятся в соответствии с выбранным стилем — прямым, выпуклым или вогнутым, как упоминалось ранее.

После того, как каркас полностью построен (включая положения для слуховых окон), добавляются другие детали конструкции мансардной крыши, как и в любой другой конструкции крыши. Это включает в себя изоляцию и любые электрические или сантехнические пути, которые вы, возможно, захотите установить.

Процесс завершается установкой обшивки кровли, гонтов, гидроизоляции и отделки мансардной крыши.

Как утеплить мансардную крышу

Утепление мансардной крыши в идеальных условиях должно производиться в процессе ее возведения, при котором пенопластовый утеплитель устанавливается в пространство между мансардной стеной и фактическим каркасом мансардной крыши.

Для сравнения, сделать то же самое на мансардной крыше, которая уже полностью построена, гораздо сложнее, потому что нет свободного доступа к целевому пространству.

Изоляция, однако, не является невозможной — благодаря напыляемой пене и заливаемой изоляции можно просверлить небольшие отверстия в стратегических точках стен чердака, через которые можно проложить изоляционный материал.

Как обшить мансарду черепицей Крыша

Из-за характерного крутого уклона укладка черепицы на мансардную крышу может оказаться довольно сложной задачей, если у вас нет подходящих инструментов для безопасного и удобного положения. По этой причине мы рекомендуем нанять профессионала для покрытия вашей мансардной крыши, чтобы получить наилучшие результаты.

Однако, если вы хотите пойти по пути самостоятельных работ, вот шаги, чтобы самостоятельно покрыть мансардную крышу черепицей:

1. Выберите угол для укладки вашей первой черепицы. Вам нужно будет следовать по пути туда и обратно по всей длине крыши от нижнего ряда к верхнему.

2. Вырежьте выступы из начального ряда черепицы и расположите их по краям.
