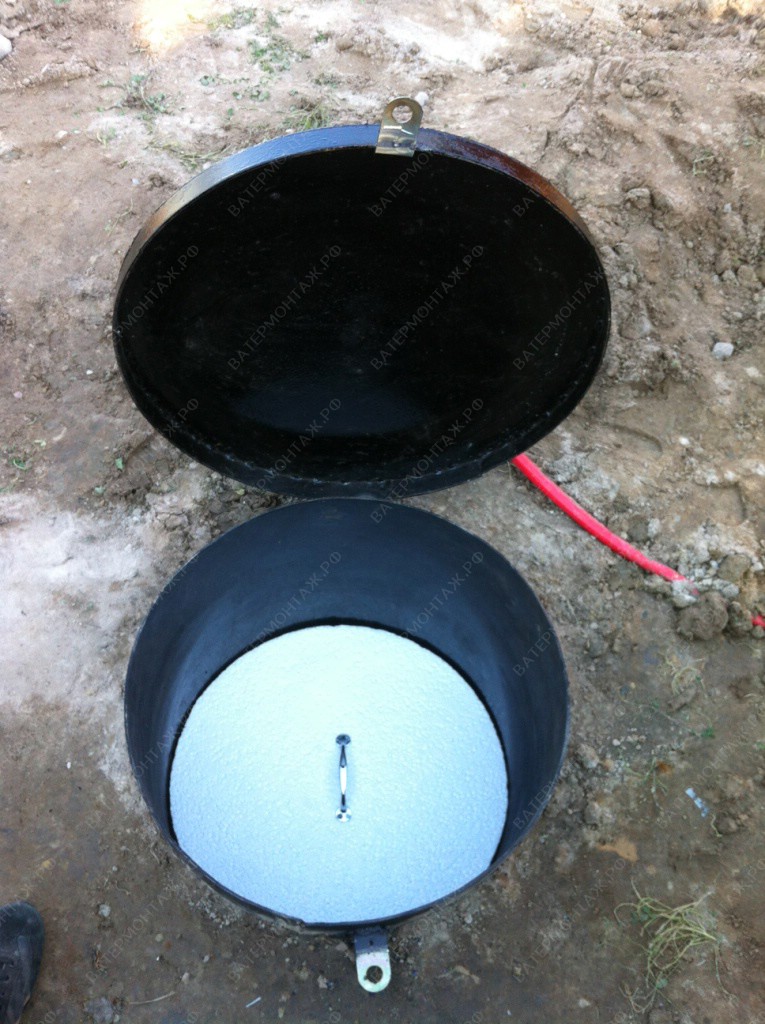

Крышка внутренняя утепленная для колодцев инженерных сетей
Крышка внутренняя утепленная может использоваться при устройстве колодцев и камер наружных сетей водопровода, канализации, тепловых и других сетей. Крышка может устанавливаться в самом люке, либо в горловине колодца или камеры. Технический результат, достигаемый в результате данного технического решения:
— защита колодца от грязи и мусора
— защита колодца от холода
КРЫШКА ВНУТРЕННЯЯ УТЕПЛЕННАЯ ДЛЯ КОЛОДЦЕВ ИНЖЕНЕРНЫХ СЕТЕЙ
Полезная модель относится к относится к коммунальному хозяйству, в частности к конструкции крышки люка канализационного колодца, и может быть использована при устройстве колодцев и камер наружных инженерных сетей водопровода, канализации, тепловых и других сетей.
Известны крышки внутренние для инженерных сетей водопровода, канализации, колодцев кабельной канализации:
ТПР 901-09 -11.84 «Колодцы водопроводные»
ТПР 901-09 — 22.84 «Колодцы канализационные»
ГОСТ 8591 — 76 «Люки для кабельных колодцев телефонной канализации».
Недостатки: однослойная крышка обеспечивает защиту пространства от загрязнений, но не защищает от холода, и при низких температурах в зимний период возможнопромерзание внутреннего пространства колодцев инженерных сетей.
Известно техническое решение крышки внутренней деревянной для утепления колодца по типовому проекту ТПР 901 — 09-17. 87 АС, лист 6 «Союзгипроводхоз» им.Е.Е.Алексеевского г. Москва. Крышка деревянная КД1 устанавливается на закладные в стенках горловины колодца для утепления пожарного гидранта в колодце. Недостатки: внутренняя крышка слишком габаритная, теплоизоляционные свойства деревянной крышки недостаточны для низких температур, недолговечна, т.к. дерево при повышенной влажности быстро гниет.
Наиболее близким является техническое решение, по которому «Утепленная крышка люка в виде спила дерева» состоит из двух слоев различных материалов, например, стеклопластик и утеплитель (пенопласт), различной конфигурации и размеров. Согласно описания интернет-каталога «Декор септиков» (<URL:http://dekorseptikov.
ru/index.php.) утепленная крышка люка состоит из декоративного элемента в виде спила дерева и соединенного с ним утеплителя из пенопласта. В холодное время, помимо декоративной функции, утепляет пространство внутри люка. Данная крышка устанавливается сверху на чугунный люк горловины колодца и предназначена для декоративного оформления колодцев на дачах, садовых участках, газонах. Недостатки: из-за декоративного оформления крышка является более массивной, чем требуется технологически, на проезжей части дорог будет представлять из себя препятствие, не предназначена для массового промышленного использования. Стеклопластик прочный материал, но более хрупкий чем металл, и более дорогой; при наезде транспорта повреждения верхнего слоя более чем вероятны, долговечность прототипа низкая, так как при повреждении верхнего слоя крышка выходит из строя и требует замены, поскольку утеплитель (пенопласт) не является прочным материалом и не может обеспечить качественную защиту колодца.
Указанные недостатки помогает решить заявляемая полезная модель.
Предлагается крышка люка внутренняя утепленная, выполненная из двух слоев разных материалов и разных размеров, которые могут меняться в зависимости от конструкции горловины и конструкции крышки; оба слоя выполнены в виде круга с разным диаметром и единым центром. Верхний слой выполняется из металла или прочной пластмассы, нижний слой выполняется из утеплителя. Оба слоя выполняются с минимальным размером, позволяющим выполнение функции — минимальной толщины и минимального диаметра окружности. При этом диаметр круга верхнего слоя превышает диаметр отверстия колодца, а диаметр круга нижнего слоя соответствует диаметру отверстия колодца. Данная крышка выполняет две функции: защита колодца от грязи и мусора, которые проникают сквозь отверстия в люке, либо в момент смещения верхней крышки люка на дорогах, слой утеплителя защищает колодец от холода. Крышка внутренняя, и установлена под уже имеющийся чугунный люк, что не делает люк колодца более выступающим, поэтому при наезде автотранспорта не деформируется.
Это делает возможным повсеместное использование крышки, включая дачи, газоны, улицы, дороги всех категорий, увеличивает универсальность использования в сравнении с прототипом. В центре верхнего слоя крышки с наружной стороны имеется опрокидывающаяся или падающая ручка, что повышает удобство эксплуатации.
Технический результат заявляемой полезной модели — улучшение эксплуатационных свойств, в частности повышение долговечности и универсальности использования.
Технический результат достигается за счет конструкции крышки внутренней утепленной для колодцев инженерных сетей, выполненной из двух слоев разных материалов и разных размеров, отличающаяся выполнением слоев в виде круга с единым центром, при этом диаметр круга верхнего слоя превышает диаметр отверстия колодца, а диаметр круга нижнего слоя соответствует диаметру отверстия колодца, а также наличием опрокидывающейся или падающей ручки в центре наружной поверхности верхнего слоя.
Сущность технического решения поясняется изображением на фигуре, где
— верхний слой крышки, выполненный из металла или из прочной пластмассы;
— нижний слой крышки, выполненный из утеплителя;
— опрокидывающая или падающая ручка.
Пример осуществления.
Крышка выполнена из двух слоев разных материалов и разных размеров, которые могут меняться в зависимости от конструкции горловины и конструкции крышки. Первый (верхний) слой 1 изготовлен из металла либо прочной пластмассы защищает колодцы от грязи и мусора. Второй (нижний) 2 слой утеплитель защищает колодец от холода. Крышка внутренняя установлена под чугунный люк горловины колодца, в соответствии с формой отверстия колодца оба слоя выполнены в виде пластин круглой формы, при этом диаметр окружности нижнего слоя 2 соответствует диаметру окружности отверстия колодца с необходимым зазором, а диаметр окружности верхнего слоя 1 превышает диаметр окружности отверстия колодца на величину, необходимую и достаточную, чтобы исключить падение крышки в колодец. Для удобства эксплуатации в центре наружной поверхности верхнего слоя расположена опрокидывающаяся или падающая ручка 3.
Крышка внутренняя утепленная для колодцев инженерных сетей, выполненная из двух слоев разных материалов и разных размеров, отличающаяся выполнением слоев в виде круга с единым центром, при этом диаметр круга верхнего слоя превышает диаметр отверстия колодца, а диаметр круга нижнего слоя соответствует диаметру отверстия колодца, наличием опрокидывающейся или падающей ручки в центре наружной поверхности верхнего слоя.
характеристика, используемый материал, этапы работы
Многие на даче обустраивают колодцы, которые являются не только источниками прохладной воды, но и украшают собой приусадебный участок. Если стиль оформления такой конструкции составляет с другими постройками единое целое, то дача выглядит очень привлекательно. Именно поэтому большое количество хозяев дачных участков устанавливают колодцы просто для красоты.
- Характеристика крышки для колодца
- Изготовление крышки из древесины
- Изготовление крышки из текстолита
- Изготовление крышки из бетона своими руками
- Утепление крышки колодца своими руками
- Заключение
Они могут быть украшенные резьбой, деревянными и т. п. Крышка для колодца изготавливается из таких материалов, как металл, пластмасса, дерево, фанера.
Чтобы предотвратить проникновение в колодец различного мусора, насекомых, мелких животных, эту конструкцию следует закрывать очень плотно.
Она должна очень хорошо фиксироваться на колодце, чтобы выдержать вес детей, если они будут играть на ее поверхности. Кроме этого, предназначение крышки – обеспечение колодца нормальной вентиляцией. В тех российских регионах, где температура зимой опускается ниже -20 градусов, эта конструкция не дает воде замерзнуть. Для этих целей ее утепляют.
Характеристика крышки для колодца
Незакрытый колодец может довольно быстро стать отстойником с грязной водой. Это происходит потому, что туда постоянно будет попадать пыль, мусор, разнообразные мелкие животные и насекомые. В результате вода начинает мутиться.
Для предотвращения такой ситуации приделывают крышку – без щелей, плотную, изготовленную из влагоустойчивых материалов.
Такой колодезный люк должен поддерживать необходимую температуру воды. Она всегда должна быть прохладной – и зимой и летом.
Изготовление крышки из древесины
Древесина считается самым привлекательным материалом, который используется для изготовления колодезной крышки своими руками.
Она смотрится очень красиво, обладает замечательными эксплуатационными характеристиками, а сам материал является экологически чистым.
Если еще на нее установить декоративные элементы, то крышка будет смотреться наиболее эстетично. Специалисты рекомендуют использовать материалы из таких пород деревьев, как береза, осина, дуб или сосна.
Для работы потребуются следующие инструменты и материалы:
- шесть деревянных брусков, имеющих размеры 20х30 см;
- нержавеющая сталь;
- ручки;
- сухие тесаные доски;
- кровельный материал;
- измерительная рулетка;
- винты, гвозди;
- плотный резиновый ремень;
- ножовка;
- отвертка, молоток;
- шарниры.
Сначала нужно выполнить точное измерение творила колодца. Затем из деревянных брусков изготавливается обрешетка, которая должна полностью повторить размеры самого творила. Готовая обрешетка обшивается тесом. Чтобы конструкция получилась прочной, крышку дополнительно укрепляют с нижней стороны по центру деревянным брусом.
Таким образом, изготавливают верхнюю и нижнюю дверцу. Одна устанавливается внизу творила, а другая – вверху. Зимой, чтобы утеплить колодец, между крышками подкладывают соломенную подушку.
Чтобы крышки можно было без усилий поднять, к поверхности каждой из них прибивают или привинчивают ручки из железа или дерева. Это следует делать перед тем, как деревянные крышки будут прикреплены к колодцу. Когда они будут окончательно готовы, их прикрепляют к колодцу с помощью шарниров. Вместо них в качестве соединительного элемента часто используют ремень из резины. К одному концу прибивают крышку, а другой конец приделывают к творилу.
Деревянная дверца должна очень прочно прикрепляться к творилу. Для этого по его краям снизу и сверху делается обрешетка из брусков или металлических уголков. Именно они будут держать элементы крышки. Чтобы придать ей эстетичный вид, ее покрывают лаком или красят.
После того как деревянная крышка будет полностью готова, можно подумать о декорировании колодца.
Самыми популярными способами являются: изготовление деревянного домика на столбах и установка плоской крыши прямоугольной или круглой формы. Крышу можно украсить битумной и натуральной черепицей, лозой, лианой, досками, резным декором, металлочерепицей, соломой, шифером и т. п.
Изготовление крышки из текстолита
Дерево является не единственным материалом, который используют для изготовления колодезной крышки. Можно использовать и текстолит. Для ее приготовления потребуются следующие инструменты и материалы:
- уголки из металла;
- профильные трубы;
- текстолит;
- ручки, петли;
- цемент или бетон;
- измерительная рулетка;
- болгарка;
- герметик;
- отвертка, молоток;
- аппарат для сварки;
- болты, саморезы.
Работу начинают также с измерения размеров творила, используя для этого измерительную рулетку. Ориентируясь на эти замеры, начинают нарезать металлические уголки под углом в 45 градусов.
Их должно получиться четыре отрезка, которые потом при помощи сварки соединяют в металлический четырехугольник. Для большей прочности каркаса, его углы прихватывают сваркой с внешней и внутренней стороны. Чтобы от сварочного аппарата не оставались следы, их зачищают при помощи болгарки.
После этого нарезают профильные трубы. Длина их должна быть на 1 см меньше, чем длина уголков. Отрезки труб следует вставить в каркас по всему периметру основания и приварить сварочным аппаратом. Сварочные швы следует обработать болгаркой.
Из текстолита делают две пластины. Их размеры должны полностью совпадать с размерами каркаса. Между этими пластинами устанавливают утеплитель и скрепляют при помощи саморезов, а швы герметизируют. В итоге должна получиться крышка, которую соединяют с каркасом обыкновенными петлями. Для их установки используют болты или сварку.
Крышка из текстолита для колодца своими руками готова.
Чтобы установить ее, на колодце из досок следует сформировать опалубку и зацементировать. После установки каркаса с крышкой, сверху на него наносят слой бетона или цемента. Чтобы было легче открывать крышку, к ней привинчивают ручку, а для безопасности – устанавливают замок.
Изготовление крышки из бетона своими руками
Если конструкция состоит из бетонных колец и отсутствует декоративное оформление, то лучше всего накрыть ее тяжелой бетонной крышкой. Она изготавливается в виде сплошной плиты или с отверстием-люком.
Для работы потребуется:
- цемент;
- арматурная сетка;
- песок;
- пленка, доски.
Сначала делают опалубку. Берут четыре доски, имеющих длину 70 см, и скрепляют их, образуя квадрат. Затем выкапывают круглую яму глубиной в 10 см. Диаметр ее должен быть таким, как и у бетонных колец. Стенки и дно ямы покрывают полиэтиленовой пленкой. Из-за того, что крышка будет с люком, в центре ямы следует установить опалубку.
Начинают замешивать бетонный раствор и заливают его в опалубку слоем 5 см. В свежий раствор закладывают арматурную сетку, после чего заливают бетон до самых краев ямы. Через 4 дня бетонную крышку следует освободить от пленки и установить на поверхность конструкции. В случае возникновения щелей их заделывают цементным раствором.
В завершение люк закрывают пластиковой, металлической или деревянной дверцей.
Утепление крышки колодца своими руками
С наступлением холодов у владельцев колодцев прибавляется хлопот. Чтобы вода в нем не замерзла, следует утеплить его крышку, которая образует подвесной потолок конструкции. Она аккумулирует тепло воды, температура которой в холодный период достигает всего 6–7 градусов. Крышку устанавливают на глубину, превышающей уровень промерзания почвы, но касаться воды не должна.
Работы по утеплению происходят в такой последовательности:
- по диаметру кольца вырезают два щита из влагостойкой фанеры;
- один щит оборачивают пленкой для предотвращения процесса гниения, опускают ниже уровня земли и закрепляют на подвесах;
- сверху на щит укладывают утеплитель из пенополистирола или пенополиуретана, только не минеральную вату, потому что она будет крошиться и частицы попадут в воду;
- второй щит из фанеры также утепляют и размещают выше утеплителя на метр.
Устанавливая утепляющую крышку, не стоит забывать о вентиляции. Для этого проводят вентиляционную трубу через эти щиты, внизу она не должна касаться воды.
Заключение
Таким образом, изготовление крышки для колодца своими руками и ее утепление не представляет собой ничего сложного. Достать необходимый материал также нетрудно. На такую работу затрачивается довольно немного времени, а в результате колодец получит надежную и качественную защиту.
