Клещи для снятия изоляции с проводов: как правильно пользоваться КСИ

Всем здравствуйте и хорошего настроения!

Недавно я делал обзор на клещи для опрессовки наконечников НШВИ, а тут почти укатал окончательно свои старенькие клещи для снятия изоляции (в простонародье стриппер) — постоянно стали западать губки и сломались пластиковые ручки. Поэтому решено было заказать новые.


Опыт заказа инструмента с Алиэкспресс, в принципе, считаю для себя положительным, поэтому без особых сомнений были выбраны и заказаны такие клещи:


Если вдруг кто не знает, их основное предназначение — сохранение зубов от сколов эмали, а пальцев от порезов ножом, при снятии изоляции практически с любого типа проводов. Инструмент по праву, можно считать универсальным, т.к. помимо своей основной задачи — снятие изоляции им можно, в том числе, подрезать провод до нужной длины и обжимать те же тонкостенные наконечники НШВИ или изолированные терминалы. Ранее на mysku обозревался подобный товар, но, думаю, всегда интересно почитать про хороший инструмент, а может (вдруг) и что-то новое напишут.


Размеры и вес:


Очень понравилось, что ручки оказались с прорезиненными вставками:


На металле около рабочей области выбиты размеры проводов, с которыми может работать стриппер (от 0.2 до 6мм), но тут надо без фанатизма при работе с проводами из верхней границы, т.к. можно попросту сломать клещи:


Губки стриппера сделаны из прочной стали и снабжены насечками для надежной фиксации кабеля при снятии изоляции:


Регулировочный винтик управляет пружиной, отвечающей за силу прижатия верхней и нижней части губок между собой (это нужно в основном для тонких проводов, когда клещи могут либо не доснимать изоляцию, либо наоборот, снимая изоляцию повредить сам проводник):


Пластиковый ограничитель отвечает за установку нужной длины снимаемой изоляции:


На одной из ручек на внутренней стороне сделано «лезвие» для обрезки провода:


И профили для обжатия изолированных клемм:


Для испытания стриппера сделал вот такой «испытательный стенд» (даже не знал, что найду у себя столько видов различных проводов 🙂


Проверил практически все из них, о чем и расскажу ниже.

Думал начать с толстого алюминиевого провода, он даже поместился в клещи (плотненько), но потом, по здравому размышлению, отказался от идеи снять с него изоляцию клещами, уж очень она толстая и тугая, и был риск просто сломать инструмент (т.к. он все-таки предназначен для «бытового» использования, а никак не для силовых упражнений):


Поэтому начал с ВВГнг(А)-LS 3×2.5. На текущий момент это самый лучший и распространенный вид кабеля для бытовой проводки. Стриппер с некоторым напряжением справился за один раз с и толстой ПВХ оболочкой и резиновым заполнением (далее фотки, чтобы не удлинять обзор, будут в виде коллажей из нескольких):


Затем снял изоляцию уже с самих проводников:


Так же использовал лезвие для подрезки, «откусил» без проблем:


Далее был ШВВП 3×2.5. Стриппер справился отлично:


Затем зачистил ТВ кабель. Оплетка под изоляцией не повредилась:


Изоляцию с внутренней жилы тоже снял без проблем:


Жесткий провод от какого-то прибора:


Витая пара экранированная. Внутренний экран не поврежден. Проверил пластиковый ограничитель:


«Ретро» кабель (с оплеткой из ниток). Тут проблема возникла в нитках — изоляция снялась нормально, но нитки распушились:


Дальше, ПВСбм 2×0.75 (круглый). Без проблем:


Изоляция с внутренних проводников кабеля ПВСбм спокойно снимается с обоих за один проход:


Кабель ПВС 3х1.5. Толстая изоляция снялась хорошо:


Внутренние проводники — аналогично:


Далее пошел какой-то экзотический одножильный с очень жесткой изоляцией, предположительно еще с советских времен (правда, состояние медной жилы дает повод сомневаться — очень уж она в хорошем состоянии). Тут клещи конечно справились, но губки повредили саму изоляцию и место разрыва плохого качества:


Аудиокабель 2×3.3. Тут с одного прохода снять изоляцию не получилось — очень толстая оказалась. Пришлось переворачивать кабель и еще раз снимать:


Еще отмечу, сами медные проводники в этом кабеле очень тонкие — не такие, как в обычном проводе и при сильно затянутом винте сжатия губок — несколько проводников повредилось:


Следующий провод — старый телефонный. Провод и изоляция тонкие — нужно регулировать силу сжатия винтом. Снялось нормально:


Клемма с проводами 0.75 для подключения спотов и потолочных светильников:


Телефонный кабель (современный). Изоляция снялась отлично:


Монтажный кабель (МГШВ 0.2):


При полностью затянутом винте, регулирующем силу сжатия губок — стриппер может спокойно порвать тонкий провод:


Еще один тонкий провод от старой зарядки кнопочного телефона:


Самый тонкий провод — от наушников. Без проблем:


Провода закончились 🙂 поэтому осталось проверить «дополнительные функции».

Лезвие для укорачивания проводников. Кривенькое, но с задачей справляется хорошо:


Ну и напоследок наконечник с пластиковой «юбкой»:

Подведу итог: Инструмент, конечно не профессиональный (за такую цену этого и нельзя ожидать), но для домашнего мастера подходит отлично. Может снять изоляцию практически с любого провода. Конечно, не нужно злоупотреблять кабелем большого диаметра, чтобы не сломать клещи, но основные марки проводов используемые в быту данному стрипперу «по-плечу».


Небольшое видео использования:


На этом все.

Всем добра!!!

Инструмент для зачистки провода от изоляции | ENARGYS.RU

У хорошего электрика в арсенале всегда найдется большое разнообразие специализированного инструмента для зачистки провода от изоляции. Качество производимого монтажа проводки зависит не только от знаний и навыков, но и от хорошего инструмента и приспособлений, предназначенных для проведения данной работы.

Инструмент для качественной зачистки проводов

Очень важно правильно снять изоляцию с провода так, чтобы не повредить жилу. Вследствие неаккуратной зачистки могут образовываться надломы и задиры, которые на первый взгляд не заметны, но впоследствии могут обернуться серьезными проблемами.

Ручной инструмент по снятию защитного покрова проводов и кабелей с фиксированными зазорами не нуждается в подготовительной настройке. Он содержит специальные губки с точно заточенными рабочими кромками. Количество профилей для снятия изоляции может варьироваться от 1 до 7 штук.

После сжатия рукояток инструмента, режущие кромки рассекут изоляционную поверхность, после чего она с легкостью снимается с жилы.

Полуавтоматические приспособления для снятия изоляции также оснащены многопозиционными калибровочными режущими кромками. В них располагают провод или кабель необходимого сечения. Однако в отличии от ручного инструмента, здесь достаточно просто свести рукоятки для проведения полного цикла снятия защитного покрова.

Автоматический агрегат сможет самостоятельно подобрать нужный диаметр и толщину под имеющуюся изоляцию разделываемого провода.

Для снятия изоляции с проводов используется масса разнообразного инструмента:

Важно о правильной зачистке

Чтобы правильно выполнить снятия изоляции можно воспользоваться одним из методов:

  • сжигание поверхностного слоя при нагреве;
  • механическое срезание;
  • использование специальных станков – стрипперов.

Первый метод основывается на использовании температуры: разогретое жало паяльника (трудоемкий и не очень популярный способ) и открытый огонь спички или зажигалки.

Второй же способ наиболее распространен. Он заключается в удалении изоляционного слоя посредством режущих кромок специального инструмента.

Требования к зачистке проводов:

  • зачищенная часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Профессиональный инструмент

Ошибки неправильного снятия изоляции и оболочки могут быть предупреждены с помощью профессионального инструмента, что позволит сделать процедуры стандартизованными, а качество соединений будет на высочайшем уровне.

Ручной стриппер

Такой инструмент имеет ряд положительных сторон:

  • небольшой вес;
  • компактный размер;
  • несколько дополнительных функций.

Самым доступным по цене инструментом является механический стриппер-кримпер. Он совмещает в себе и клещи – кусачки для снятия изоляции с концов проводов разных диаметров, и пресс-клещи для обжима и опрессовки проводов. Обычно он имеет несколько фиксированных зазоров, которые позволяют зачищать провод с сечением от 0,25 до 2,5 мм.

Полуавтоматический КСИ

Более громоздкий, не имеющий дополнительных функций инструмент. Он также имеет ряд отверстий, в которые необходимо вставлять провод для снятия с него изоляции.

Достаточно сжать рукояти и губки инструмента сомкнуться, прочно удерживая жилу, в этот же момент нож подрежет изоляцию. После чего, при открытии стриппера, изоляция будет полностью снята.

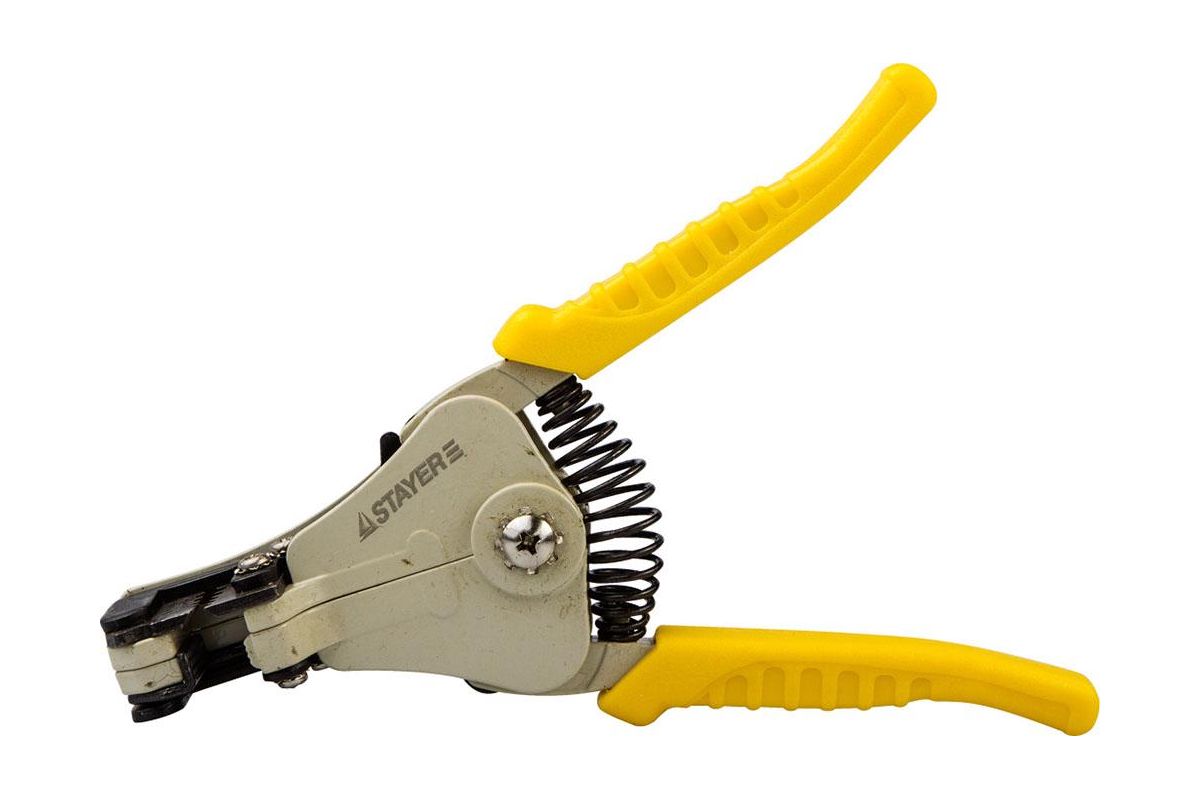

КСИ – автомат

Самый популярный стриппер у профессиональных электриков – это автоматический. Он предельно прост в использовании: следует просто вставить жилу в рабочую зону и свести рукоятки. Устройство самостоятельно стянет оплетку с электропровода, определив сечение от 0,2 до 6 мм².

Новые модели инструментов имеют регулировочный винт, который дает возможность ввести сечение меньшего диаметра. Могут быть доступны такие дополнительные функции:

  • опрессовка жил гребенками на внутренней стороне ручек в круглых клеммах;
  • обрезка проводов ножами для кабеля, которые установлены рядом с гребенками;
  • возможно установление ограничение снятия изоляции на 2 см;
  • скручивание жил у многожильных проводов;
  • резка провода.

Зачистка подручными средствами

Учитывая тот момент, что не каждому нужен в ежедневном использовании профессиональный инструмент (а стоит он дорого) и выполняемая работа носит одноразовый характер, то вполне актуальным будет воспользоваться подручными средствами, которые найдутся в любом доме.

Ножом

Существует много ножей с различными формами, которые предназначены для продольного и поперечного реза изоляции. Самыми популярными моделями являются ножи с крючкообразным загибом лезвия.

При работе нож требуется держать не прямо, а под острым углом к проводу. Такой инструмент сможет разрезать изоляцию вдоль кабеля.

Также есть специальный нож, предназначенный для удаления оболочек кабелей.

У него имеется небольшое выдвижное лезвие, которое можно регулировать. Благодаря своему поворотному механизму, он позволяет резать оболочки в любом направлении.

Важно! Крайне не рекомендуется использовать для снятия изоляции свои зубы. Это не только повредит их эмаль, но и может стать причиной поражения током.

Бокорезом

Весьма удобны в использовании кусачки. Чтобы быстро очистить провод от изоляции, понадобиться взять кусачки обратной стороной (режущие края направлены против хода). В таком положении лезвия легко врежутся в оплетку и не нарушат целостности жилы.

Исходя из того, что бокорезы есть в каждом доме, такой метод стал очень популярным.

Метод плавления

Изоляционное покрытие нынешних электропроводов зачастую изготавливается из ПВХ или полиэтилена. Их температура плавления находится в пределах 105-140˚С. Ввиду этого, изоляция снимается безопасно при помощи паяльника или другого нагревательного инструмента. С этой целью, концом паяльника проводят по кругу, слегка нажимая, по изоляции в нужном месте.

Преимуществом такого метода является то, что он позволять избавиться от изоляции даже с очень тонких проводов.

Важно! При снятии покрытия паяльником выделяются вредные газы. Такая процедура производится только при наличии вентиляции или за пределами помещения.

Как зачистить некоторые виды провода

Провода с наружным покрытием перед установкой понадобиться соединить друг с другом. Для этого их необходимо предварительно зачистить. Проводя такую работу следует соблюдать правила выполнения таких работ, иначе соединение будет выполнено некачественно, что чревато выходом системы из строя.

Эмалированный провод

В случае диаметра провода более 2,5 мм самым удобным способом является механический способ снятия изоляции с помощью наждачной бумаги или же соскабливания эмали ножом.

  • чтобы воспользоваться листом мелкой наждачной бумагой, потребуется согнуть ее пополам, внутрь между согнутыми половинками завести конец провода и не сильно сжимая протащить провод, проворачивая его по кругу. Эту операцию проделывать до тех пор, пока не снимется вся эмаль;
  • если нужно выполнить данную операцию с помощью ножа, тогда провод кладут на твердую поверхность, проворачивают по кругу и соскабливают эмаль до тех пор, пока не очистится весь лак. В случае, когда провод будет диаметром менее 0,2 мм, то механический способ не подойдет — очень высокий риск обрыва проводника;
  • очень просто можно избавиться от эмали термохимическим способом. Для этого потребуется взять паяльник и кусочек хлорвиниловой изоляции. Провод прижимают к хлорвинилу, подносят паяльник и протягивают, при этом аккуратно его прокручивая. При нагревании будет выделяться хлор, который и очистит провод от эмали;
  • возможен вариант избавления от эмали при помощи аспирина. На таблетку кладут провод и прижимая паяльником протягивают. Такой способ позволяет не только избавиться от эмали, но и залужить проводник.

Провод с фторопластовым покрытием

Это полимер, который получают химическим путем. Он устойчив к влиянию органических растворителей и не смачивается водой. Имеет устойчивость к температуре до 300˚. Является идеальным изоляционным материалом, однако отличается своей дороговизной.

Внешне представляет собой тонкую узкую ленту, которая плотно наматывается на многожильный медный провод. Избавиться от такой изоляции можно только физически. Лучше всего подойдет нож, которым соскабливают фторопласт на необходимую длину.

Коаксильный кабель

Если поставлена задача – удалить такой вид изоляции, тогда следует разбивать такой процесс на две части.

На начальном этапе потребуется удалить наружную оболочку с помощью паяльника. Для этого проходят жалом в продольном направлении. Затем верхняя оплетка убирается и скручивается, чтобы появился доступ к полиэтиленовой изоляции центральной жилы. Ее можно удалить ножом, либо другим имеющимся инструментом.

Отзывы о инструменте фирмы Knipex

Пользователи, которые приобрели немецкие инструменты фирмы Knipex, отмечают их высокую надежность и эффективность. Инструменты отличаются своей легкостью, но при этом незаурядной прочностью. К примеру, ежедневное использование инструментов для слесарных работ никоим образом не нарушило целостность агрегата.

Также широкое применение получили инструменты для проведения электромонтажа и работ под напряжением. Такие инструменты снабжены специальными диэлектрическими рукоятками, при этом они имеют устойчивость даже к открытому огню. Поэтому даже при желании, такой инструмент невозможно уничтожить.

Положительным фактором также отмечается красивый современный дизайн модельного ряда приспособлений.

Отрицательные высказывания касаются исключительно высокой стоимости инструмента заявленного бренда.

Вывод

Монтажные работы, связанные с электропроводкой, относятся к одним из самых сложных. Профессионализм требуется на каждом этапе проведения установки. Для исполнения качественного соединения проводников, также необходимы навыки и соответствующий инструмент. Поэтому, перед тем как приступить к работе стоит взвесить свои возможности и при необходимости воспользоваться услугами профессионалов. В конце концов, от этого зависит не только долговечность эксплуатации, но и безопасность всего помещения.
