Подключение радиаторов при однотрубной системе отопления Ленинградка

23 октября, 2013. Прочитано 28645 раз(а)


При монтаже радиаторов используется несколько методов подключения к общей отопительной сети. Как правило, существенных отличийв них нет, все они используются в зависимости от применяемой схемы отопительной сети. Но однотрубная система имеет ряд существенных преимуществ.

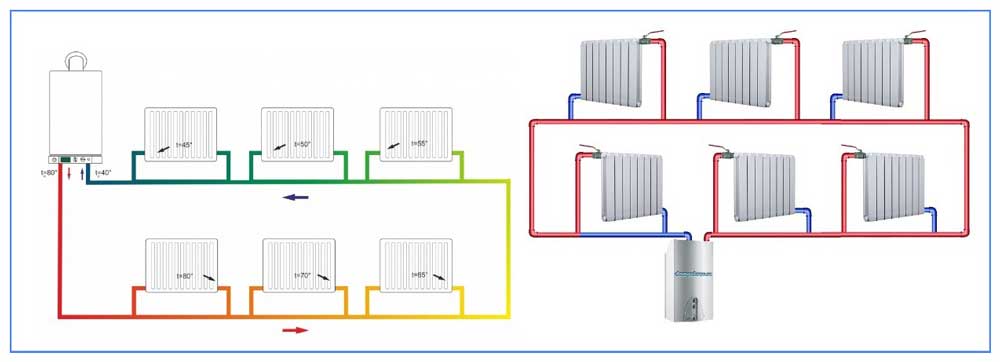

ДИАГОНАЛЬНОЕ ПОДКЛЮЧЕНИЕ


При таком подключении радиатора отопления главный входной патрубок располагается наверху с одной стороны батареи, а второй-выходной − внизу на другой стороне радиатора. Считается, что данная схема подключения батареи отопления более эффективна с позиции теплоотдачи. Такая система рекомендуется для больших радиаторов (12 секций и более).

НИЖНЕЕ ПОДКЛЮЧЕНИЕ БАТАРЕЙ


 Данная система подключения радиатора отопления считается наименее эффективной по теплоотдаче среди всех имеющихся вариантов. Тем не менее, такой тип подключения часто используется в закрытых системах отопления собственных домов. Главная причина − при нижнем подключении трубы легко скрыть подводки,  особенно в том случае, когда используют специальная батарея с нижним подключением к сети. Такой вид трубы можно легко замаскировать под плинтусом или просто упрятать в стяжку под пол.

 Подключение радиаторов отопления при однотрубной системе отопления Ленинградка – самая надежная и простая схема для системы отопления. Просто монтируем трубопровод и подключаем радиаторы. При этом подача в радиатор и обратка идет в одну трубу. Основным достоинством данной системы выступает возможность подключения одновременно нескольких источников теплоснабжения. Всего одна труба, поэтому понадобится одна байпасная перемычка на котел и одна на стояк.


Незначительные недостатки

— Радиаторы можно подключить только нижним методом.

— Большая разница температур на последнем и первом радиаторе данной однотрубной системы может достигать 10 градусов. Поэтому лучше всего на такую систему монтировать чугунные батареи. У них не такая большая теплоотдача, и как следствие меньше перепад температур до 5 градусов. Алюминиевые радиаторы имеют высокий коэффициент теплоотдачи и большую разницу температур в системе.

Благодаря использованию насоса, циркуляция станет лучше, и разница температур станет незначительной.

Подключение радиаторов отопления при однотрубной системе отопления видео и фото представлены в нашей статье, где также описаны основные параметры и достоинства.

cab#version=6,0,40,0″>


Рекомендуем вам еще:






Однотрубная система отопления ленинградка в частном доме

Без обогрева не может обойтись ни одно жилое помещение. Несмотря на то, однотрубная система отопления ленинградка считается устаревшей, ее до сих предпочитают многие жильцы частных домов. Благодаря минимальным требованиям к материалам и простоте монтажа, ленинградская система отопления легко реализуется своими руками при наличии навыков работы со сварочным аппаратом и другими инструментами.

Сейчас система отопления ленинградка используется в частном доме, но впервые ее внедрили и испытали в многоэтажных домах Ленинграда, откуда и произошло ее название. Еще в советские  времена такая схема обогрева обрела популярность, доказав свою надежность, экономность, ремонтопригодность и простоту реализации. Поэтому сегодня это часто применяемая система отопления частного дома.

Содержание

  1. Преимущества и недостатки
  2. Особенности и принцип действия
  3. Естественная или принудительная циркуляция?
  4. Разводка открытого типа с принудительной циркуляцией
  5. Разводка закрытого типа
  6. Тонкости проведения монтажных работ

Отопление ленинградка для двухэтажного дома или одноуровневого жилища имеет свои практические плюсы и минусы. Среди достоинств стоит выделить следующее:

  • простота монтажа всех элементов системы своими руками;
  • надежность эксплуатации;
  • обогрев не требует внедрения дорогостоящих агрегатов;
  • возможность индивидуального изменения степени нагрева батарей;
  • хорошо отапливает даже двухэтажный особняк;
  • позволяет скрыть некоторые части стояков тепловой магистрали в полу;
  • отлично работает с любыми видами котлов;
  • может функционировать, как разводка с принудительной циркуляцией, так и с естественным течением теплоносителя.

Тем не менее, недостатки тоже имеются:

  • сложность исполнения с двумя контурами, как правило, это однотрубная система;
  • неравномерность прогрева первых и последних батарей в последовательной цепочке;
  • требует установки циркуляционной аппаратуры (насосов), если монтируется в двухэтажном строении;
  • к горизонтальной разводке нельзя подключить полотенцесушитель или систему теплого пола.

Главным минусом считается необходимость балансировки, которая, иногда, требует внедрения дополнительного оборудования.

Особенности и принцип действия

Классическая система ленинградка представляет собой совокупность оборудования для обогрева (котел, трубы, радиаторы), которые соединяются в одну магистраль для подачи тепла. Внутри этой системы циркулирует раствор антифриза или вода, выступающие в качестве теплоносителя. Источником тепла является котел. Батареи устанавливаются вдоль стен по периметру дома.

Установка Ленинградки потребует минимального количества приборов и материалов:

  • трубы;
  • расширительный бак;
  • радиаторы отопления;
  • котел.

Дополнительное оборудование:

  • шаровые и термостатические клапаны;
  • вентили;
  • байпасы.

Данная однотрубная разводка в отличие от обычной отопительной системы с естественной циркуляцией, позволяет установить наилучшее сочетание теплоотдачи и расхода ресурсов, выбрав индивидуальный режим нагрева каждой батареи. При необходимости радиатор можно полностью отключить от магистрали и даже демонтировать.

Схема отопления ленинградка лучше всего подходит для одноэтажных сооружений с горизонтальной разводкой. Но если правильно рассчитать, какие нужны конфигурации и диаметры труб, то данную систему можно применять для обогрева двухэтажного частного дома. Здесь необходима комбинация горизонтальной и вертикальной разводки стояков.

Ленинградка может реализовываться в схеме с естественным или принудительным движением теплоносителя, открытого или закрытого типа. Для вертикальной разводки лучше применять  принудительную циркуляцию, чтобы повысить динамику нагрева системы, устранив недостатки разводки с естественной циркуляцией.

Естественная или принудительная циркуляция?

Считается, что установка системы обогрева с естественной циркуляцией позволяет сэкономить на монтаже насосного оборудования. Чтобы организовать самотек теплоносителя по контуру, нужно правильно рассчитать длину и диаметры, углы наклона труб, а это сделать сложно. Самотечная система показывает хорошую работоспособность только в одноэтажных домах, в многоуровневых зданиях ее функционирование весьма проблематично.

Другой недостаток – необходимость труб большого диаметра, которые не только портят интерьер помещения, но и обойдутся дороже. Кроме того, в здании нужно оборудовать помещение для котла, которое должен быть расположен ниже уровня батарей, то есть в подвале. Также необходим тщательно утепленное чердачное помещение, где будет установлен расширительный бак.

Проблема любой естественной системы циркуляции в двухэтажном сооружении заключается в том, что на втором уровне радиаторы обогревают пространство лучше, чем на первом этаже. Монтаж байпасов и балансировочных кранов способен лишь отчасти решить данную проблему. А установка дополнительных приспособлений приведет к подорожанию разводки, при том, что ее функционирование может остаться нестабильным.

Более рационально решит проблему разницы температур на первых и последних радиаторах первого уровня установка батарей с дополнительными секциями. Такое увеличение площади теплоотдающего оборудования способно уравнять уровень отдачи тепла на разных этажах. Поэтому лучше применять Ленинградку с принудительной циркуляцией.

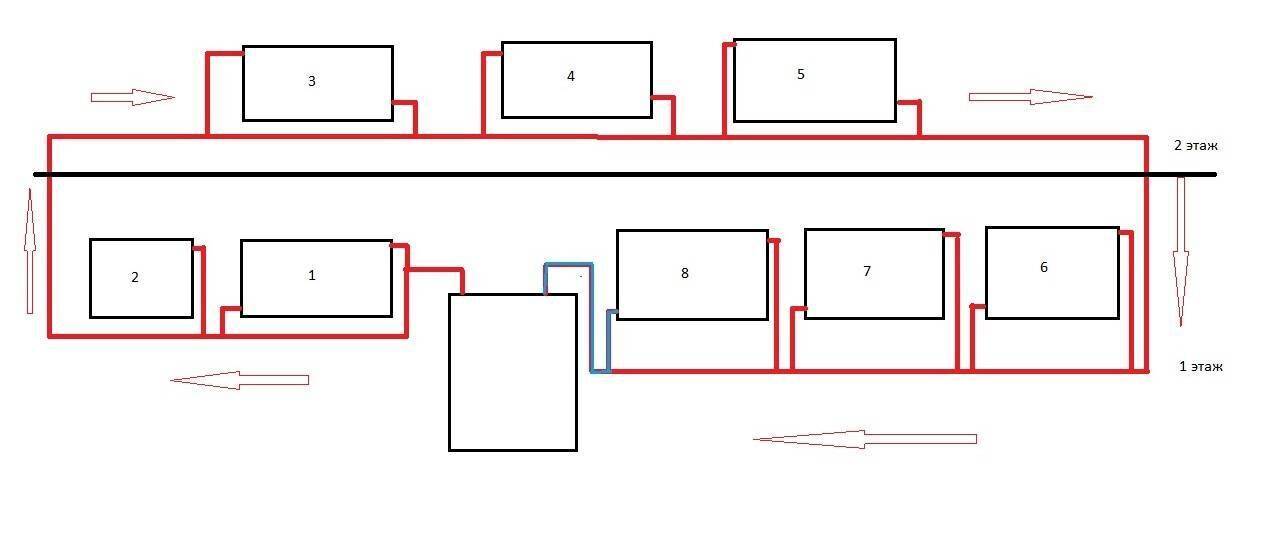

Система отопления ленинградка естественная схема циркуляции теплоносителя с горизонтальной разводкой:

Разводка открытого типа с принудительной циркуляцией

У водяной системы отопления такого типа обладает отличительной характеристикой – последовательным расположением всех ее элементов, как правило, по контуру внешних стен частного дома.

У данной однотрубной системы есть «сердце» — котел, соединяющийся подающим стояком с первым радиатором. С первой батареи теплоноситель перемещается во вторую, третью и так далее. От последней батареи теплоноситель попадает обратно в котел по обратному стояку для последующего нагрева и повторного « путешествия» по отопительной системе.

Во время нагревания теплоносителя он увеличивается в объеме. Излишки в это время вытесняются в расширительный бак, который является обязательным элементом разводки. Он может быть как открытого типа, то есть, связан с атмосферным воздухом при помощи патрубка. Что определяет данный тип системы как «открытый». Остывая, теплоноситель из бака обратно возвращается в отопительную магистраль.  Сливной патрубок служит для слива излишнего теплоносителя при его перегреве.

Для циркуляции в однотрубной системе используется электронасос, который монтируется перед котлом на обратном стояке. Его наличие позволяет более быстро прогреть систему частного (даже двухэтажного) дома и позволит более динамично изменить температуру теплоносителя во время смены режима работы котла.

Для удобства при заполнении магистрали теплоносителем  в зоне обратного стояка подключается через шаровой кран и фильтр магистральный водопровод. Кроме того, предусмотрен патрубок с краном для слива теплоносителя из трубопровода отопления.

В случае подключения системы по типу «ленинградка» в частном доме, можно применить диагональный последовательный метод подключения батарей.

Методы подключения радиаторов в магистраль, рассмотренные выше обладают серьезнейшим минусом – нет возможности раздельно регулировать теплоотдачу каждой батареи отопления. Данную проблему можно устранить во время их монтажа другим методом.

В такой схеме применяется параллельное подключение каждого радиатора к стояку. На каждую батарею отопления необходимо на входной и выходной патрубок смонтировать по два шаровых крана, которые позволят в случае необходимости перекрыть поток теплоносителя и демонтировать батарею. На параллельный к радиатору участок стояка, играющий в данном случае роль байпаса, необходимо смонтировать игольчатый кран, благодаря которому есть возможность регулировки интенсивности потока теплоносителя через «зашунтированный» радиатор.

Ведь при его полностью открытом положении у воды не будет появляться «желания» подниматься по радиатору вверх против воздействия силы тяжести. Исходя из этого, можно заключить, что чем больше открыт такой вентиль, тем меньше температура батареи.

В том случае, когда конфигурация системы достаточно сложная и очень большая протяженность труб, в систему может быть встроен параллельный контур. Степенью его нагрева управляет также игольчатый кран, он дает возможность плавно изменять поток теплоносителя через систему. В обязательном порядке обратную трубу дополнительного контура, на которую смонтирован кран, необходимо подключить к основному обратному стояку до циркуляционного насоса.

Разводка закрытого типа

Данная однотрубная система может быть «отсечена» от атмосферы, из-за чего имеет название закрытого типа. В данной системе обустроен расширительный бак мембранного типа, дающий создавать избыточное давление в системе. Как правило, оно не очень высокое и не превышает 1,5 атмосферы. Такая система обязательно должна быть оборудована группой безопасности, в которую входят манометры, предохранительный клапан и воздухоотводчик. Подобная система довольно удобна для двухэтажного дома.

Тонкости проведения монтажных работ

Для того чтобы завершить все организационные и технические мероприятия при создании подобной системы без каких-либо проблем, рекомендуется привлечь к данному вопросу ка минимум одного профессионала-практика.

  1. Для того чтобы обеспечить качественный прогрев крайних в цепи батарей необходимо увеличить количество их секций.
  2. Для создания самотечной системы обязательно должны быть использованы трубы большого диаметр. Общая длина контура должна быть не более 30 м.
  3. Установка подающей магистральной трубы должна быть произведена под небольшим уклоном. Непосредственно батареи отопления монтируются на одинаковой высоте и никоим образом не искажают геометрию помещения.
  4. Как для вертикальной разводки «ленинградки» так и для длинной горизонтальной разводки в обязательном порядке необходимо оборудовать систему циркуляционным насосом.
  5. Во время самостоятельной установки подающей трубы в толще пола, необходимо позаботится о том, чтобы ее утеплить теплоизоляционными рулонными материалами. Это позволит сэкономить значительные средства в процессе использования системы, а кроме того позволит предотвратить перегрев «подпольного» пространства.
  6. Перед тем как запустить систему, из трубопровода и отопительных батарей необходимо выпустить воздух из системы при  помощи кранов Маевского.
  7. После того как произведен пуск системы и проверены все узлы и соединения, необходимо выполнить балансировку системы – это делается выравниванием температуры во всех батареях, регулируя ее игольчатым клапаном.
  8. В вертикальных системах теплоноситель подается сверху по стоякам. Расширительный бак располагается выше относительно уровня радиаторов, а трубопровод, как правило, устанавливается в стене. Кроме того, в систему крайне важно внедрить устройство которое будет создавать принудительную циркуляцию.

Как запорные вентиля  на байпасах и дополнительных контурах системы необходимо использовать только игольчатые краны.   Они могут плавно регулировать через себя поток теплоносителя. Применение шаровых кранов категорически запрещено, так как они не могут работать в полуоткрытом положении. Они работаю только в двух положениях: либо полностью открыты, либо полностью закрыты. Только в таких положениях обеспечивается долговременная эксплуатация шаровых кранов. По поводу этого можно найти достаточно много видео в интернете.

Простота установки и непосредственно самой схемы, вкупе с дешевизной и эффективностью создали «ленинградке» достаточно большую популярность. Она отлично функционирует, при этом обеспечивая потребителям уют, комфорт и тепло в домах.

И так, по завершении данного обзора хотелось бы отметить что проверенная не одним десятком лет работы однотрубная «ленинградка» с современными инновациями в виде циркуляционного насоса и регулирующих кранов на байпасах дает возможность получить преимущества как при использовании более сложной системы отопления, при небольших денежных затратах и реальной простоте исполнения. Правильно установите ее своими руками перед отопительным сезоном, чтобы зимой проводить время в тепле и уюте.
