Ленточный фундамент плавающий: Что такое плавающий фундамент + технология его строительства

admin

Содержание

характеристики, применение, инструкция по устройству

Содержание

  • Когда целесообразно выполнять устройство плавающего основания
  • Монолитное плавающее основание
  • Ленточное плавающее основание
  • Особенности плавающего основания

В некоторых ситуациях устройство плавающего основания это идеальный выход. Плавающий фундамент своими руками выполнить не так уж сложно главное это соблюдать основные правила при возведении, сделать правильные предварительные расчеты и в результате вы получите очень прочную основу для жилого дома.

к содержанию ↑

Когда целесообразно выполнять устройство плавающего основания

Прежде чем заниматься предварительными расчетами и подготовительными работами не помешает разобраться, что такое плавающий фундамент и в каких случаях его применение целесообразно.

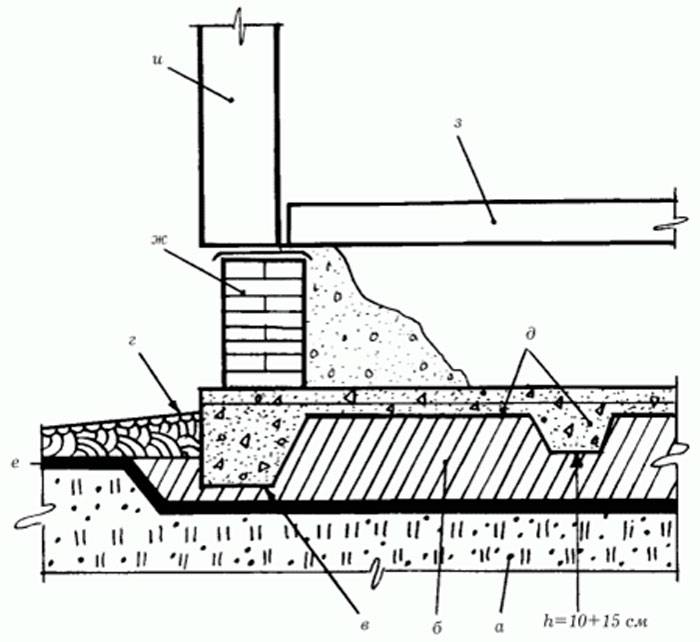

Плавающий фундамент

Данный тип фундамента целесообразно использовать на проблемных и пучинистых грунтах. Свое особое название основание получило из-за того, что его конструкция представляет собой монолитную железобетонную плиту, которая двигается вместе склонным к пучению грунтом. Разумеется, обычным взглядом этот процесс увидеть нельзя.

Но если на вашем участке находится слишком проблемный грунт, то возводить ленточный фундамент просто нецелесообразно. Плавающее основание также является удовольствием дорогим, но по сравнению с устройством классической бетонной ленты это более выгодный вариант, обеспечивающий высокую прочность конструкции и экономию трудозатрат и денежных сбережений.

Плавающее основание можно подразделить на несколько видов:

  • монолитное;
  • столбчатое;
  • ленточное.

к содержанию ↑

Монолитное плавающее основание

Выбирать тип плавающего основания следует учитывать вес и материал, который пойдет для строительства будущей конструкции. Монолитное основание применяется в случае, если на проблемном грунте вы будете строить тяжелое и массивное здание из кирпича, бетонных блоков.

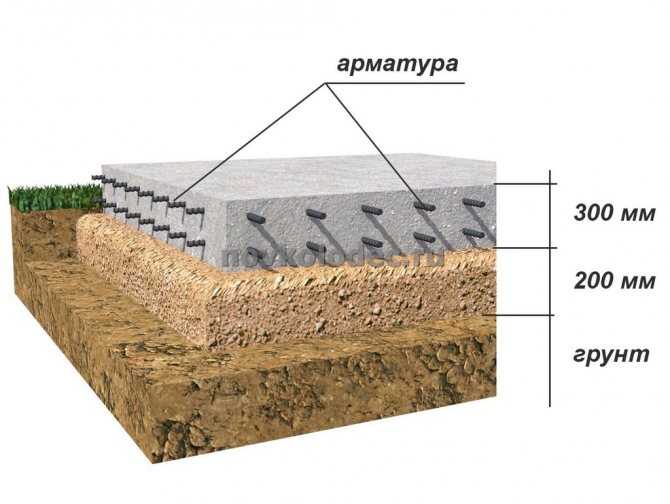

Этот вид основания представляет собой монолитную конструкцию из железобетона, свободно располагающуюся на специальной подошве. Это тип фундамента часто называют заливным, поскольку для формирования монолитной плиты необходимо использовать специальный раствор бетона, в котором нет камней крупных фракций. Чаще всего в качестве наполнителей используют щебень мелких или средних фракций.

Плавающая плита не требует создания особо толстого слоя. Толщина 40 см вполне будет достаточна для не слишком тяжелой постройки. Для возведения такой основы потребуется в обязательном порядке соорудить и опалубку. Для устранения воздуха из будущей монолитной плиты желательно использовать специальный инструмент.

Технология устройства монолитного основания выглядит следующим образом.

  1. Изначально выполняется укладка подошвы для будущей монолитной подошвы. Плавающий фундамент своими руками начинается с засыпки на дно траншеи щебня или песка, в идеальном варианте стоит применить речной песок. Если такой возможности нет, то тогда материал должен быть крупных фракций. Слой подошвы должен составлять где-то 40 см. Подошва под плиту обязательно должна быть тщательно полита водой и утрамбована.
  2. Когда основа готова, следует приступить к устройству опалубки. Для этого можно использовать не толстые доски, фанеру. Материал надежно закрепляется.
  3. Как и любая основа, плавающий фундамент должен быть обязательно армирован. Когда все подготовительные работы закончены, то перед тем как приступить к заливке бетонного раствора внутрь будущей плиты необходимо поместить металлический скелет, сделанный из прутков арматуры.
  4. Для металлического скелета желательно использовать специальную арматуру.

    Заливка металлического каркаса фундамента бетоном

  5. После того как бетонный раствор залит, поверхность будущей плиты необходимо тщательно выровнять, используя специальный строительный уровень.

При заливке бетонного раствора обязательно учитывайте следующие моменты. Заливать бетон необходимо за один раз. Максимум можно заливать раствор в два приема. Ни в коем случае нельзя производить заливку частями. Многие допускают грубейшую ошибку при устройстве основания, заливая раствор частями. При таком способе основание вовсе не будет сплошной монолитной конструкцией и совсем не выдержит необходимых нагрузок.

После того, как вы выровняете поверхность, закройте ее пленкой и подержите основание в закрытом состоянии в течение двух недель. Не забывайте периодически проверять влажность фундамента, при необходимости обязательно увлажняйте.

Когда раствор полностью затвердеет можно снимать опалубку. По наружной стороне из кирпича выкладывают цоколь основы дома, оставляя отверстия для вентиляции.

к содержанию ↑

Ленточное плавающее основание

Для сооружений небольшого веса, целесообразно применять более легкий ленточный плавающий фундамент. Он представляет собой сплошную железобетонную ленту, которая обязательно должна быть армирована и должна укладываться только на подготовленную из песка и гравия подушку.

Небольшое плавающее основание

Устройство плавающего фундамента данного типа начинается с подготовительных работ.

  1. Самый трудоемкий этап это подготовка площади. Верхний слой почвы необходимо полностью снять. Толщину слоя определяют путем расчетов. Специалисты рекомендуют последний слой почвы снимать не с помощью техники, а вручную. Это вызвано тем, что слой почвы, на котором в дальнейшем будет устраиваться подошва под основание должен быть максимально ровным. Поскольку любая неровность или углубление может впоследствии стать причиной деформации самого основания.
  2. На втором этапе готовится подошва под фундамент из гравия и песка. Благодаря ей, силы деформации почвы будут компенсированы. Кроме того, подошва под плиту способствует и отводу лишней воды от плавающей плиты, что целесообразно, поскольку часто такие основания устраиваются на участках с высоко расположенными грунтовыми водами. Толщина подошвы напрямую зависит от типа почвы и может составлять как 15. так и 30 см. специалисты рекомендуют на почвах с высокой влажностью выполнять устройство подушки не из гравия, а из щебня для лучшей гидроизоляции. После отсыпки слоя необходимой толщины подошву уплотняют с особой тщательностью.
  3. Следующим шагом, как и в устройстве монолитной плиты, возводят опалубку и затем заливают бетонный раствор, тщательно удаляя излишки воздуха и выравнивая поверхность будущего основания.

    Создание опалубки для ленточного плавающего фундамента

  4. Стоит отметить, что ленточное плавающее основание практически не заглублено в землю. Поэтому использовать его для жилого дома необходимо только после тщательных расчетов.

Теперь вы знаете, как сделать плавающий фундамент, но прежде чем заниматься его устройством самостоятельно, необходимо рассмотреть все плюсы и минусы монолитной плавающей плиты.

к содержанию ↑

Особенности плавающего основания

Преимущества плавающего фундамента заключаются в возможности его устройства на проблемных, слабых по плотности и переувлажненных почвах. Оно может также использоваться и на грунтах, которые имеют большую глубину промерзания.

Стоит отметить, что на таких проблемных грунтах можно возводить и свайный фундамент, но монолитная плита обладает гораздо большей несущей способностью. Плавающее основание используют под массивные капитальные постройки, выполненные из железобетонных блоков или кирпича.

Такое основание обладает и большим сроком эксплуатации, вплоть до 150 лет. Это обусловлено тем, что монолитная плита может с легкостью выдерживать пучение почвы, сдвиги и нагрузки.

Учитывая конструкцию основания, она является одновременно и полом в цокольном этаже постройки, что несколько экономит ваши сбережения.

Недостатки плавающего фундамента заключаются в основном в его большой стоимости. Такой тип основания обойдется в несколько раз дороже того же фундамента на сваях.

Еще одним недостатком является и сама сложность работ. При возведении такого фундамента придется обязательно использовать специализированную строительную технику, да и ручные работы будут достаточно трудоемкими.

На окончательном этапе по возведению плавающего основания специалисты рекомендуют утеплить его. Для этого можно использовать недорогой и доступный материал: полистирольные плиты, которые имеют высокие качества теплопроводности.

Плитный фундамент является идеальным решением при строительстве домов индивидуального пользования на проблемных грунтах, имеющих близко расположенные к поверхности грунтовые воды или большую глубину промерзания. Его возведение, несмотря на всю трудоемкость, не представляет ничего сложного. Поэтому выполнить его устройство можно и самостоятельно. А специализированную технику можно использовать только при тяжелых работах.

Как построить плавающий фундамент своими руками: обзор технологии

Знаменитый плавающий фундамент назван так необычно из-за того, что действительно движется незаметно для глаз на беспокойном грунте – там, где любой другой нулевой уровень сразу бы дал хорошую трещину. А для бани такой вид фундамента – один из самых универсальных и эффективных. Можно сказать, это неплохая альтернатива современном свайному, и тот, и этот – единственно возможный вариант на беспокойном грунте. Да, свайные служат дольше и строения на них можно возводить более солидные, зато «плавающие» намного реже нуждаются в ремонте. А самое главное – это относительно теплый пол в бане, чего не скажешь о домиках «на курьих ножках».

Правда, и обходится такое основание недешево. Так давайте разберемся, когда его строительство действительно оправдано и какие такие преимущества у плавающего фундамента перед другими видами, раз уж почти вся Европа строит свои небольшие и красивые дома именно на нем.

Содержание

  • 1 Чем так хорош этот фундамент?

  • 2 Каким бывает «плавающий» фундамент?

  • 3 Как построить баню на «плавающей» плите?

  • 4 Особенности возведения шведской плиты

Чем так хорош этот фундамент?

Во-первых, у него огромная пространственная жесткость и способность выдерживать нагрузки даже тяжелых каменных бань. Во-вторых, такой фундамент отлично справляется с силами морозного пучения – а для России это просто-таки идеальный вариант. Глины, суглинки и пески, каких в северных широтах нашей страны много, для плавающего фундамента – лучшее основание: баня поднимается осенью вместе с плитой и так же равномерно опускается.

Такой фундамент – настоящая находка в тех случаях, когда грунт для строительства настолько непригоден, что рабочие требуют полной выторфовки участка. С плитой в этом нет необходимости – в чем ее и несомненный плюс. Ведь она специально разработана для сложных пучинистых, легко сжимаемых грунтов.

Единственный существенный недостаток плавающего фундамента – это высокая стоимость. Но при строительстве бани можно сэкономить на арматуре – если парная будет строиться небольшая, такие ребра жесткости под ней не нужны.

Каким бывает «плавающий» фундамент?

А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.

Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:

  • Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
  • Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
  • Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
  • Шаг 4. Ставим опалубку и укладываем арматуру.
  • Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
  • Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.

Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.

А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить можно только очень легкую каркасную парную.

Как построить баню на «плавающей» плите?

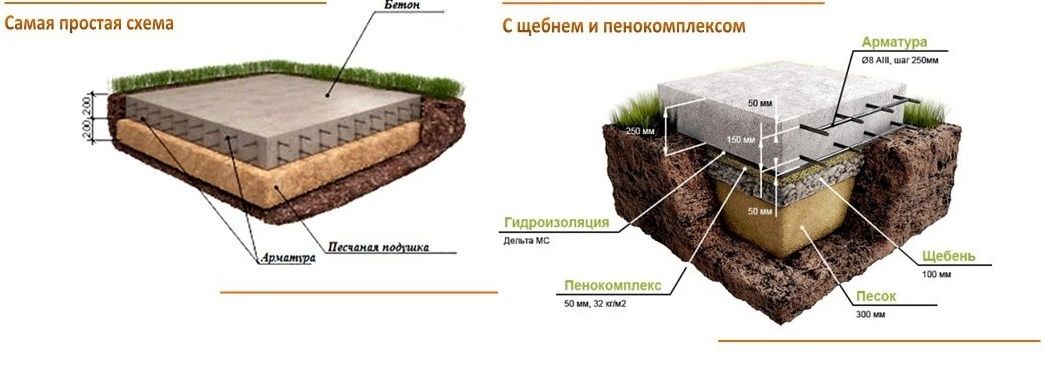

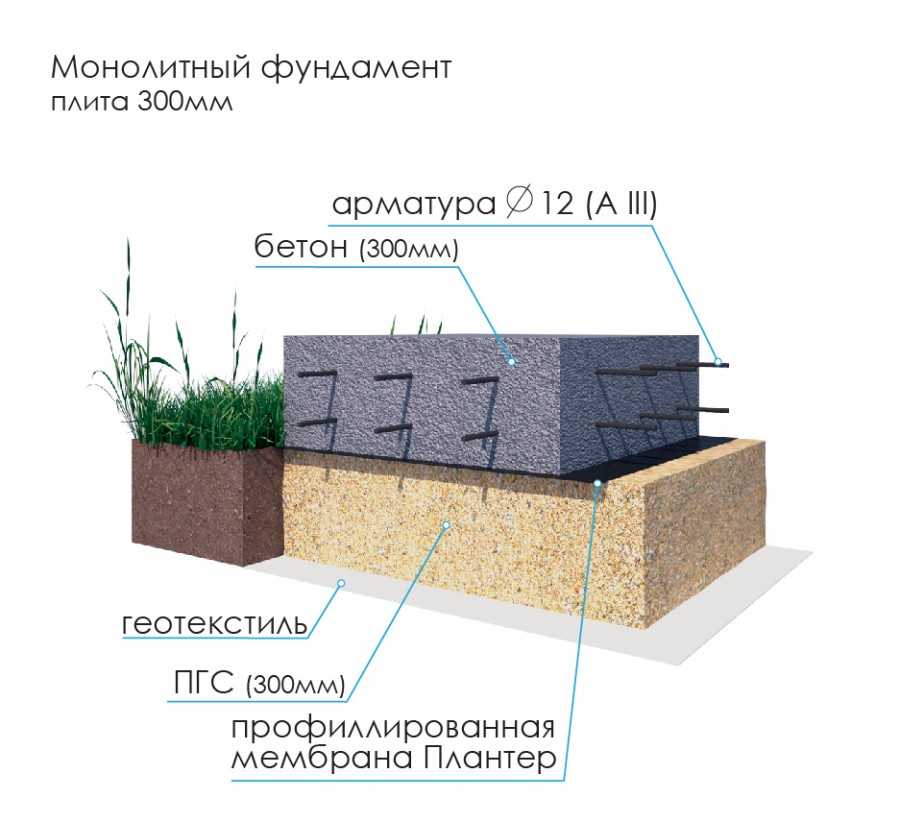

Стандартное устройство плавающего фундамента-плиты достаточно простое – это монолитный железобетонный фундамент, который располагается сразу под всей площадью здания. Его делают заглубленным на нормальной грунте и мелкозаглубленным там, где под ногами – сплошной песок.

Итак, вот вы можете построить плавающий фундамент своими руками для своей бани:

Этап I. Снимается весь слой растительности – там, где будет строиться баня, плюс один метр для отмостки. Снятый слой переносим в сад. Копается котлован – под проектную отметку. Для этого лучше нанять экскаватор. Главное – не перекопать, иначе на месте перекопа фундамент потом может попросту лопнуть. Это очень серьезная ошибка. Чтобы края котлована не осыпались, их лучше рыть с небольшим уклоном.

Этап II. Засыпаем слой щебня – 10 см, укладывая его в несколько этапов и хорошо трамбуя (например, бревном с ручкой). Затем – слой песка, который зафиксирует щебень и не позволит ему «гулять». А устойчивость его к морозу поможет новому фундаменту противостоять холодам.

Этап III. Укладывается гидроизоляционный слой – обычно плотная дорогая полиэтиленовая пленка. Она нужна для того, чтобы влага потом не просачивалась в фундамент и, с другой стороны, ценное бетонное «молочко» не протекало во время заливки раствора. Теперь заливаем тонкий слой подбетонки – М-100.

Этап IV. Строим опалубку. Если фундамент погружали в грунт – тогда эту роль могут выполнить и стены ямы, но их нужно тоже гидроизолировать. А для опалубки хорошо подойдут доски по 25 мм толщиной и 50-100 мм больше той высоты, что будет фундамент. По верхнему краю опалубки прокладываем контрольный шнур, в котором фиксируем только одну его сторону, а вторая с привязанным грузом опускаем с другой стороны. Когда будет заливаться раствор, шнур можно будет убрать.

Этап V. Укладываем арматуру – это самый ответственный этап. Металлические прутья будут торчать из фундамента в местах возведения стен – это необходимо для достижения неразрывной связи их и основания. Но такую арматуру нельзя варить – только связывать мягкой проволокой. В углах прутья замыкаем полукругом, а концы заводим в боковые стенки фундамента – получается гибкая цельная конструкция.

Этап VI. На этом этапе производится бетонирование основания: раствор укладывают слоями до 15 см, тщательно разравнивают и трамбуют путем штыкования.

Заливать бетон нужно в один прием, для чего лучше использовать бетономешалку. А рецепт лучше использовать такой: на одну часть цемента – по одной части воды и песка. Трамбовать бетон нужно до тех пор, пока на поверхности не появится влажный слой. После этого берем деревянную рейку и выравниваем все.

В первый день фундамент смачиваем каждые 4-5 часов и накрываем пленкой – чтобы не появились трещины. На следующий день смачиваем уже только три раза, а затем – лишь утром и вечером. Когда высохнет – снимаем опалубку, и через месяц можно продолжать строительство бани, еще лучше – через год.

Особенности возведения шведской плиты

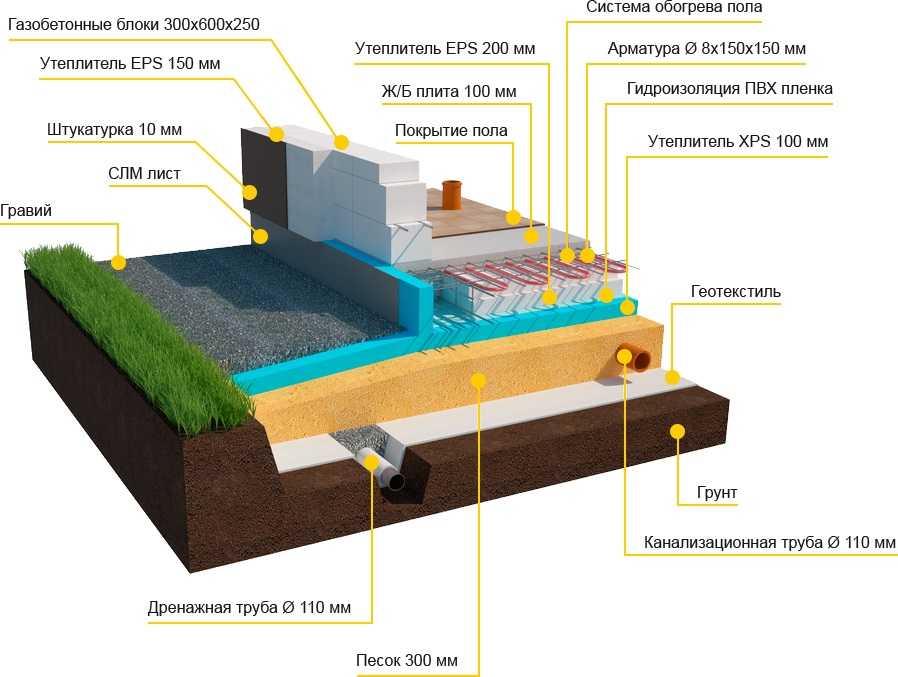

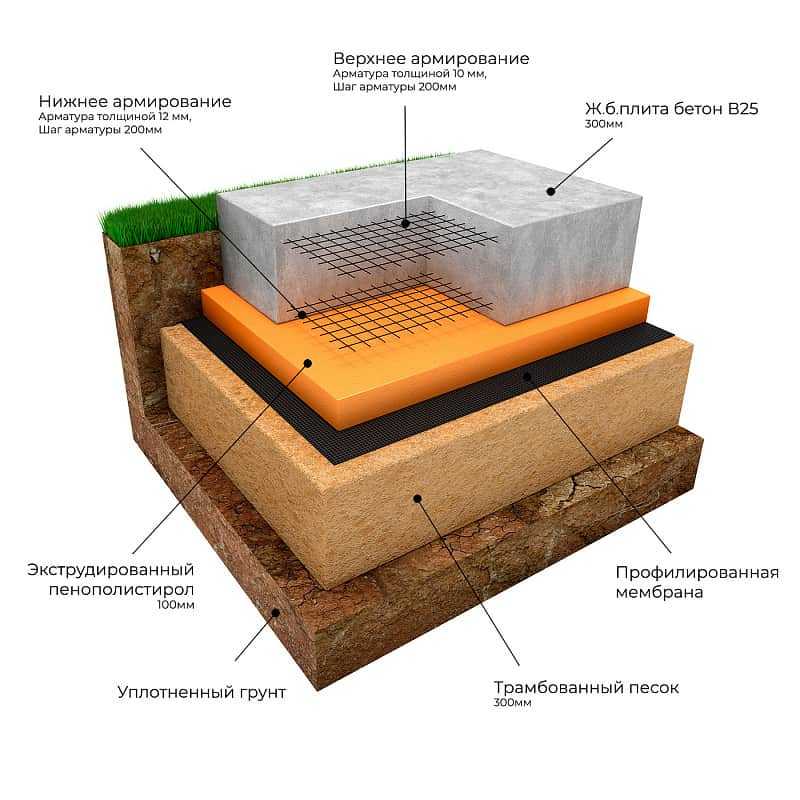

Шведы уже давно славятся своей экономностью, изобретательностью и заботой об окружающей среде. И знаменитая шведская плита, лучшая разновидность обычной плавающей, – как раз их изобретение. Она неимоверно популярна в таких странах, как Норвегия, Швеция и Финляндия. И неспроста: технология ее в том, что такой фундамент хорошо выдерживает серьезные нагрузки на проблемных грунтах и в то же время он теплоизолированный. Часто в таком основании даже одновременно делаются теплые водяные полы – для бани самый раз.

А теперь как построить плавающий фундамент по шведской технологии:

  • Шаг 1. Роем котлован глубиной 30-40 см.
  • Шаг 2. Засыпаем котлован щебенкой до самого уровня земли + машина песка туда же. Песок поливаем и трамбуем до того же уровня.
  • Шаг 3. Кладем пенопласт – 10 см толщиной, тот, который еще называют «половой», он очень крепкий, 100 единиц. Главное – проверить, чтобы этот пенопласт был ровно на 10 см больше уровня земли с каждой стороны.
  • Шаг 4. На такой фундамент кладется вязанная арматура, 15х15 ячеек. А ставить ее нужно на специальные пластмассовые грибочки – так, чтобы она на 3-4 см оказалась в воздухе. Самих грибочков хватит по 5 штук на каждый квадратный метр.
  • Шаг 5. Вместо опалубки ставим тот же пенопласт и укрепляем его снаружи какой-нибудь доской.
  • Шаг 6. Теперь наконец-то заливается бетон.

Почему шведскую плиту утепляют именно пенопластом? Все просто: этот материал не интересен мышам, он не преет, не гниет. И для фундамента его нужно брать крепостью в 100 или 150 единиц – по нему даже можно бить кулаком. Он отлично утепляет, а шведы обожают экономить на электроэнергии.

Конечно, плавающий фундамент – это не панацея от всех проблем, а только одно из удачных решений. Далеко не для каждой бани подходит такое основание, но в некоторых случаях – это единственно возможное решение, и не самое плохое.
