Ливневка и дренаж в одной траншее: Дренаж и ливневая канализация на участке в одной траншее: принцип работы и обустройство

Совмещение ливневки и дренажа в одной траншее: правила установки и эксплуатация

При строительстве дома на участке с высоким уровнем грунтовых вод прокладывают дренажи, которые защищают сооружение от весеннего подтопления, размывания почвы, разрушения отмостки фундамента и затопления подвальных помещений. Для минимизации расходов на обустройство отводной системы закладывается дренаж и ливневая канализация в одной траншее.

Содержание

1. Назначение дренажной и ливневой канализации
2. Комбинация ливневой и дренажной канализаций
3. Правила установки двойной системы
4. Эксплуатация и обслуживание

Назначение дренажной и ливневой канализации

Ливневая канализация отводит дождевую и талую воду с участка

Ливнёвка собирает талые и дождевые воды в желоба и лотки-дождеприёмники, затем по трубопроводу отводит воду в колодцы. Она соединяет в одно целое наружную систему водосбора и подземную разводку.

Для осушения заболоченных участков используется дренаж, который не позволяет подняться уровню грунтовых вод, отводя их с помощью перфорированных по длине труб в каптажные колодцы. Учитывая общую направленность проблемы — отвод лишней воды, — совмещают схемы водоотведения, чтобы впоследствии грамотно использовать природные ресурсы, направив техническую воду, например, на полив сада или цветника.

Совместное использование траншеи не означает объединение схем. Дренаж и ливнёвка в одной трубе перегрузит перфорированные дрены в пиковом режиме, что не позволит вовремя вывести грунтовые воды и вызовет подтопление участка.

Дренажная система предотвращает подтопление участка, забирая лишние грунтовые воды

Дренажная разводка может быть только закрытой, так как она закладывается под землёй. Несколько условий, определяющих необходимость её монтажа:

• водоносный слой залегает близко к поверхности;
• по характеристикам грунт представляет собой глину или суглинок;
• участок располагается в зоне частых паводков;
• отметка фундамента располагается ниже уровня земли;
• строительство планируется в низине.

Элементы дренажной системы:

• трубы из геотекстиля с перфорацией (дрены), служащие для сбора «лишней» жидкости;
• отстойники пескоуловители;
• трубопровод из пластиковых, асбоцементных или керамических труб для отвода собранной воды;
• смотровые колодцы.

Трубы обеих систем можно расположить в одной траншее, что облегчит монтаж и снизит расходы.

Комбинация ливневой и дренажной канализаций

Задача, которая ставится перед строителями, заключается в выводе стоков по автономным схемам в один дренажный колодец. Для этого используется узловой тройник, который объединяет наружные потоки дождевой воды с отводом грунтовых вод.

Дрены, закопанные по участку, собирают поднявшиеся грунтовые воды и по трубам выводят в колодец, из которого производят их откачку и сброс в установленное место.

Обычно ливневые стоки собираются в коллектор, который располагается в одной траншее с дренажным трубопроводом, из коллектора вода попадает в магистральную сеть, затем в перепускной колодец, откуда тоже происходит её откачивание.

Соединить ливнёвку с дренажём можно с помощью узлового тройника для вывода потока в одну магистраль в направлении общего дренажного колодца. Трубы закладывают под уклоном, установленным СНиП для сечений разного размера. Например, для Dм110 мм уклон составляет 2 см на погонный метр.

Правила установки двойной системы

Можно совместить ливневку и дренаж в одной траншее, но на разной глубине

Перед монтажом выполняются проектные работы с топографической съёмкой местности. Рассчитывается пропускная способность для трубопроводов, которая должна обеспечить отвод воды в режиме перегрузки.

При закладке необходимо следовать следующим рекомендациям:

• Обустройство дренажей требует значительных вложений. Ошибочные расчёты приведут к дополнительным расходам. Восстановить неработающую систему довольно сложно, легче проложить новую.
• Совмещение ливнёвки и дренажа в одной траншее допустимо, но располагаются они на разной глубине. Колодец для сбора воды может быть общим.

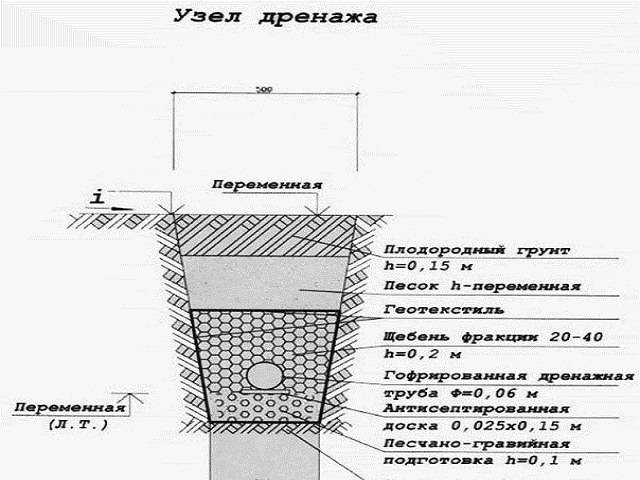

• Глубина канавы выполняется с учётом слоя из щебня и песка, которые должны обеспечить лучшую фильтрацию воды.
• Перфорированные дрены укладывают ниже ливневого трубопровода.
• Располагают трубы на некотором расстоянии друг от друга. Это предохраняет дренажную систему от перегрузки в случае повреждения ливнёвки.
• Максимальная глубина укладки коллектора диаметром 700 мм составляет 120 см.

Эффективная работа комбинированной схемы сохранит целостность фундамента и предотвратит подтопление. Денежные средства, которые были бы потрачены на обустройство обеих систем водоотведения и гидроизоляцию, будут снижены вдвое.

Эксплуатация и обслуживание

Без профилактической очистки ливнёвка и дренаж заиливаются, забиваются песком и глиной. Осмотры производятся в засушливый осенний период или в начале зимы. Основная задача: убедиться в целостности водоотводной системы и сохранить её пропускную способность.

Чистку трубопровода выполняют с помощью обычного шланга и чистой воды, которую подают под сильным напором. Грязь устремляется в колодец, откуда её нужно вычерпать, затем вручную выскрести стены и дно. Лотки, желоба и канавы для сбора дождевой воды тоже промывают, очищая от грязи.

Регулярность проведения очистки будет гарантией стабильной работы ливневой канализации и дренажной системы.

Что учесть при проектировании дренажной системы?

Дренаж  на вашем участке  поможет сохранить фундамент, подвальные и цокольные помещения в хорошем состоянии, предотвратит разрушительные процессы, отведет излишки влаги с участка и предохранит корневую систему от загнивания. Также избавит пешеходные дорожки на придомовой территории от луж и наледи зимой. Чтобы дренаж система работала хорошо, нужно подготовить грамотный проект

Для чего нужен дренаж?

Благоустройство участка предполагает обязательное использование дренажной системы. Она  должна отводить грунтовые и инфильтрационные  воды с придомовой территории. Об эффективности работы системы дренажа свидетельствует сухой участок, в то время как идут дожди или тает снег. Собственно, правильно спроектированная и отлично устроенная дренажная система выполняет такие важные функции, как:

• предохраняет фундамент от подтопления;

• обеспечивает защиту плодородной почвы от размывания.

Проектирование системы дренажа  – это сложная и ответственная работа. Поэтому не следует полагаться на собственные силы, а лучше доверить проектирование системы специалистам проектных организаций. Сама дренажная система включает несколько подсистем – дренаж участка, дренаж фундамента и ливневую канализации. Все эти системы находятся в очень тесном взаимодействии.

Что учитывается при работе над проектом дренажа?

Проектирование обязательно учитывает особенности конкретного участка. Оптимизация затрат на устройство дренажной системы предполагает, что сам проект реализуется  на участке с разумными затратами, но при этом эффективно отводит воду с вашего участка и не требует дополнительных усилий при эксплуатации.

Работа по проектированию подразумевает выполнение следующих этапов:

• разработка проекта дренажной системы;

• определение нужного оборудования и комплектующих для дренажной системы;

• проведение монтажных работ.

Особенности проектирования каждой из дренажный систем можно увидеть в таблице 1.

На заметку

Чтобы выбрать оптимальный вариант сбора и отведения грунтовых и инфильтрационных вод,  лучше, если проектная организация подготовит для вас  несколько альтернативных вариантов, а специалисты объясняет  заказчику преимущества каждого из них.

Нельзя экономить!

Воду из системы ливневки нельзя сбрасывать в систему дренажа фундамента, чтобы ее не перегрузить. Вода из системы ливневой канализации отводится по трубам и сбрасывается в коллекторный колодец. Для сокращения времени на монтажные работы трубы ливневки и трубы дренажа фундамента можно укладывать параллельно в одну и ту же траншею.

 Какие требования предъявляются к проектной и монтажной организации?

Собственный парк и квалифицированные кадры фирмы будут свидетельствовать о том, что на рынке работает серьезный игрок. Комплексный сервис по проектированию, поставке насосного оборудования, желобов и гидроизолирующих материалов, монтажу и обслуживанию  дренажной системы должны ускорить проектирование и устройство дренажной системы. На каждом этапе работы над реализацией проекта подрядчики обязаны проверять качество своих услуг.

Очень важный момент – это соблюдение всех действующих нормативов и строительных правил, а также санитарных и экологических норм при устройстве дренажной системы.

Прежде чем принимать окончательное решение насчет подрядчика, спросите его об  опыте проектирования подобных систем и завершенных объектах.

 Важно!

Выбор проектной и монтажной организации в одном лице избавит вас от поиска «виноватых», если по каким-то причинам дренажная система будет работать  «не так». Еще лучше если эта проектная и монтажная организация «в одном лице» занимается поставками материалов комплектующих для устройства дренажной системы. В этом случае сократиться время на проектирование поставку элементов системы и  монтажные работы.

Таблица 1. Виды дренажных систем. Особенности проектирования и  устройства

Система дренажа поверхности участка			Дренаж вокруг зданий
			Дренаж фундамента	Ливневая канализация
Типы дренажа	Открытый	Закрытый	Элементы системы – трубы  и колодцы. Трубы располагаются  в специально вырытой для монтажа траншее. Они закладываются в материал с хорошей водопропускной способностью, например щебень. Слой щебня при этом имеет толщину, как правило, 12 см.	Наружная	Закрытая	Смешанная
	Канавки открытого типа на периферии  участка, куда собирается взлишки влаги). В системе дренажа  обязательно используются такие элементы, как  собирательные и осушительные дерны, Также предполагается магистарльный канал, колодцы и приемник воды	Применение скрытых каналов под землей		Довольно простой и дешевый вариант устройства ливневки. Вода отводится  с помощью открытых лотков, расположенных   на поверхности, или каналов, а затем уходит в грунт	Дорогой вариант устройства. Вода поступает в колодцы-дождепреемники, очищается от мусора и песка.	Используются конструктивные преимущества открытой и закрытой ливневой канализации. Данный тип дает возможность подготовки проекта  с минимальными затратами
Функциональные задачи	Обеспечение сухости дорожек и площадок на участке; предотвращение переувлажнения и гибели  корневищ растений; исключения переувлажнения конструкций подвала и фундамента, а также случаев их подтопления		Сбор воды, накапливающийся в месте расположения фундамента, препятствие росту уровня грунтовых вод; предотвращение подтопления погребов; предотвращение переувлажнения конструкций пола на первом этаже; предотвращение наледи и луж около дома на пешеходных дорожках	Надежная защита фундамента от атмосферных осадков, барьер для  подтопления подвалов и цоколя, сохранение  дорожек в сухом состоянии, а также тротуаров и газонов независимо от характера и интенсивности атмосферных осадков; исключение возможности появления луж; защита придомового участка от заболачивания; исключение незапланированных расходов на ремонт фундамента.
Что нужно предусмотреть в проекте?	Место для дерен, уровень расположения их в земле, конструкцию и уклоны каналов, канальные откосы;  комплектующие, соединение тех или иных звеньев системы с помощью муфт и тройников.		Обязательны дренажные колодцы на любом втором повороте системы дренажа; трубы дренажа вокруг жилья и трубы ливневки нужно проводить в одной траншее параллельно друг другу под одним уклоном  с учетом вброса воды из этих двух систем в колодец (коллекторный), а затем в дренажную трубу  от коллектора, оснащенную обратным клапаном.	Геодезические характеристики участка, размеры и взаимное расположение всех строений на участке, объем выпадения осадков в среднем за год и за сутки, особенности грунтовых воды и почвы, общий баланс потребления воды и отведения стоков, скорость прохождения в трубопроводе дождевых вод.Внимание: закладку труб закрытого типа ливневой канализации обязательно осуществляют на отметке ниже уровня промерзания!
Расстояние между трубами дренажной системы, м	5 -12		—	—
Уклоны боковых ответвлений	0,004		—	—
Уклоны магистарльного канала	0,003-0,005		—	—
Глубина заложения боковоых труб,м	1,0		—	—
Глубина заложения магистральных труб, м	> 1,06		—	—

Задать
вопрос эксперту

Что такое траншейный дренаж? Эффективное применение и установка

Когда дело доходит до дренажа проезжей части или открытых площадок, траншейный дренаж является отличным вариантом для удаления избыточной воды с участка. Тем не менее, это один из вариантов, о котором многие наши клиенты не знают. Вот краткий обзор технологии, где она лучше всего применяется, и процесс установки, связанный с ее добавлением в вашу систему.

В своей простейшей форме траншейный водосток представляет собой удлиненную поверхность для отвода воды из определенного места, например, подъездной дороги, под краем крыши без водосточных желобов, тротуара или аналогичного места, где вода имеет тенденцию скапливаться. По сути, это желоб, вкопанный в землю. Он хорошо работает, чтобы помочь защитить области, где эрозия может быть проблемой, замедляя текущую воду и направляя ее в другую область. Его также можно использовать с системами водоотливных насосов для удаления воды из низин или отвода ее в дождевой сад. 9№ 0003

Желобовые желоба изготавливаются из самых разных материалов, включая пластик, решетки из оцинкованной стали и чугуна, желоба из полимера и полиэтилена высокой плотности, а также разнообразные декоративные варианты, подходящие практически к любой обстановке или ситуации. Тип, который вы выберете, будет строго определяться его конечным использованием. Для дренажа траншеи на проезжей части потребуются гораздо более прочная решетка и основание, чем для отвода воды от хрупких экосистем в парке. Он может быть установлен в различных средах, включая газон, бетон, асфальт, гравий и другие. Если он размещается на гравийной подъездной дорожке, вам нужно установить дно водостока в бетон, чтобы предотвратить растрескивание и повреждение водостока, когда он вдавливается в гравий проходящим транспортом.

Чтобы установить траншейный водосток, вам нужно создать траншею, в которую он поместится. Это может включать резку и удаление бетона, асфальта или других твердых поверхностей, рытье траншеи в дерне или гравии, а затем установку дренажных элементов. Вообще говоря, если необходимо отвести большое количество воды, вам понадобится как минимум 4-дюймовый дренаж для удаления воды, чтобы было удалено достаточно воды, чтобы предотвратить затопление в этом районе. Перед началом этих операций вы захотят убедиться, что любые прилегающие территории, которые могут быть затронуты, защищены, например, установка пластиковой обшивки перед гаражом домовладельца, чтобы предотвратить попадание удаленных материалов на их собственность. 0003

После того, как траншея будет вырыта, вы можете разместить любые элементы, необходимые для подключения к ливневой канализации, водотоку или аналогичному месту для удаления дренажных вод. После того, как эта дренажная система установлена, вы можете подключить ее и установить траншейный водосток, а затем установить любые решетки, которые необходимо разместить. После этого вам нужно будет очистить или отремонтировать любые повреждения дорожного покрытия, газона или другого поверхностного материала, чтобы обеспечить плавный переход от поверхности к водостоку.

Использование траншейного дренажа для отвода воды из определенных участков является очень эффективным средством общей борьбы с наводнениями. Если вы не уверены, является ли траншейный дренаж правильным решением для одной из ваших проблемных областей, команда EJP всегда готова помочь. Пожалуйста, не стесняйтесь обращаться к нашим опытным партнерам сегодня для получения дополнительной информации, с любыми вопросами или сделать заказ для ваших потребностей дренажа.

Включите JavaScript для просмотра комментариев с помощью Disqus.

Выемка траншеи для ливневой трубы

Траншеи для ливневой канализации обычно относительно неглубокие по сравнению с канализационными трубами. Типичный диапазон глубины для ливневой канализации малого диаметра составляет от 3 до 8 футов, но глубина может быть намного больше в зависимости от ситуации и для канализационных труб большого диаметра. Ширина траншеи зависит в первую очередь от размера укладываемой трубы, а также от глубины траншеи. Согласно действующему постановлению OSHA, траншеи глубиной 5 футов и более потребуют надлежащей уступки или крепления для создания безопасной рабочей среды, однако многие подрядчики обычно имеют свои собственные стандарты в отношении того, что является безопасным и разумным для уступки или укрепления траншеи. OSHA также требует, чтобы траншеи глубиной более 20 футов имели систему крепления, разработанную профессиональным инженером. Наконец, OSHA требует, чтобы все траншеи глубиной 4 фута или глубже имели соответствующие средства входа/выхода, т. е. ступени, пандусы, лестницы и т. д., однако популярность лестниц среди специалистов по безопасности и силовиков снижается.

Траншеи имеют так называемое «время простоя», которое указывает на то, как долго траншея прослужит от первоначальных раскопок до возможного обрушения. Факторами, влияющими на время стояния, являются тип почвы, водонасыщение, глубина, погода, строительство или движение транспорта. вокруг траншеи. Если почвенные условия представляют собой глинистые или илистые почвы, а почва находится в полунасыщенном состоянии, процесс земляных работ относительно прост. Борта траншеи, как правило, хорошо держатся, а при глубине менее 5 футов использование траншейных ящиков может стать менее критичным. Однако, если почва несвязная (песчаная или гравийная), стенки траншей могут становиться все менее устойчивыми по мере увеличения глубины и подвергаться риску обрушения.

Грязь, обваливающаяся по бокам траншей, вызывает беспокойство по двум причинам. Во-первых, если подрядчик должен выполнить обратную засыпку материалом премиум-класса, обвалы увеличат объем засыпки премиум-класса, который необходимо вывезти, что увеличит затраты на материалы и транспортировку по проекту, не говоря уже о расходах на погрузку и транспортировку для удаления грунта. дополнительный обваловочный материал. Другая проблема, связанная с обвалами, — это безопасность. Грязь намного тяжелее, чем может показаться неспециалисту. Большой обвал на ничего не подозревающего рабочего может быть смертельным. По этим причинам при рытье траншей для дренажных труб иногда требуется установка алюминиевых или стальных траншейных коробов, которые укрепляют землю и практически исключают риск обвалов. Во время любого процесса прокладки траншей для труб, когда извлеченный материал не может храниться на месте, материал обычно вывозится на грузовиках сразу после раскопок. Это делает участок намного чище, что более важно в городских и пригородных районах, чем в сельских или ненаселенных районах. Грузовики для вывоза грунта обычно ползут вместе с оператором экскаватора, когда он идет, получая грунт и доставляя его в заранее определенное место для сброса. В большинстве траншей для инженерных коммуникаций предлагаемая труба должна быть засыпана гранулированной засыпкой (песок или гравийный щебень). Ширина укладки труб и карманов для труб на дне траншеи обычно меньше, чем ширина траншеи выше. Покрытие трубы обычно должно просто покрывать трубу диаметром 6-12 дюймов.

Для крупного проекта типичная бригада по раскопкам траншей для ливневой канализации будет состоять из 2 рабочих и 2 операторов. При установке только неглубоких труб или подземных дренажей численность бригады может быть уменьшена до 3 человек. В качестве оборудования будет использоваться экскаватор или экскаватор с фронтальным погрузчиком. Экскаватор предназначен для рытья траншей, а погрузчик для засыпки каменной засыпки в траншею или перемещения отвалов для загрузки на грузовики для вывоза. Экскаватор, как правило, будет располагаться в пределах предполагаемой зоны траншеи и двигаться назад, выкапывая и загружая материал на грузовики, укладывая подстилку, трубы и материал обратной засыпки. В зависимости от используемого материала трубы для надлежащего подъема и перемещения материала может использоваться экскаватор или экскаватор большего размера.
