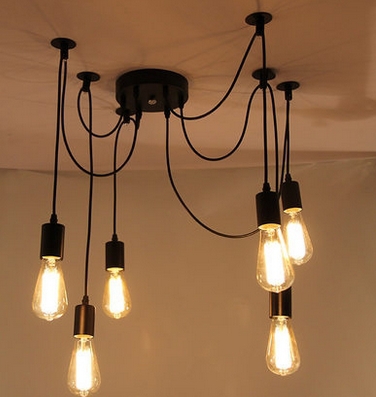

Люстра из лампочек на проводах: Люстра с проводами (из проводов и лампочек)

Лампочка на проводе, корпус светильника, лампа на подвесе.

При выборе потолочного светильника обращайте внимание на подвес. Какова должна быть его длина? Стоит ли купить модель с декоративным подвесом? Нужна ли вам регулируемая модель?

• 1 из 1

На фото:

Качаться на люстре&nbsp– не самая удачная идея. Подвес может и лопнуть.

Устройство подвесного светильника

Лампочка на проводе. Это прототип подвесного однолампового светильника, состоящий из патрона и присоединенного к нему кабеля. Современные модели устроены намного сложнее. Помимо патрона и провода-подвеса, конструкция включает корпус светильника, рассеиватель и/или отражатель. Впрочем, сегодня подвес светильника – это необязательно провод…

Виды подвесов

Несущий подвес – обычный электрический провод. Обычно он окрашен в тот или иной цвет, а иногда снабжен красивой оплеткой. Такой подвес встречается преимущественно у одноламповых моделей – кабель способен выдерживать лишь небольшой вес прибора. В общем, это всё та же лампа на подвесе, но с легким абажуром – из пластика или, скажем, рисовой бумаги. В большинстве случаев производитель предусматривает длину такого подвеса с небольшим запасом, поэтому монтировать люстру можно на разной высоте. Однако если впоследствии вам захочется повесить ее чуть выше или ниже, придется все начинать заново и менять шнур.

• 1 из 6

На фото:

Простейший несущий подвес&nbsp– провод, чаще всего заключенный в оплетку. По нему электрический ток поступает к патрону и лампе.

Декоративный подвес – самый распространенный. У светильника есть и электрический провод, и элемент, на котором держится светильник. В качестве такого подвеса могут выступать красивые кованые цепи, разноцветные шнуры с украшениями и многое другое. Провод в этом случае свободно свисает или обвивает декоративную часть. И чтобы повесить светильник повыше, достаточно просто снять несколько звеньев цепи. Декоративными подвесами оборудуются как одноламповые, так и многоламповые модели – люстры.

• 1 из 6

На фото:

Декоративные подвесы не только красивы, но и прочны&nbsp– они способны выдержать значительный вес.

Невидимый подвес – полная противоположность декоративному. Его основу составляет прозрачная леска или тонкая металлическая струна. Кажется, будто бы люстра парит в воздухе. Что же ее удерживает? Явно это не шнур питания – ведь он извивается, то есть совсем не натянут под весом светильника! Всему «виной» малозаметные подвесы-невидимки: при помощи таких приспособлений светильники крепятся к потолку – именно они держат вес.

• 1 из 6

На фото:

Подвесы-невидимки прекрасно справляются со своей функцией&nbsp– удерживают тяжелый светильник.

Фиксированный подвес – это стержень, внутри которого проходит провод. Он изготавливается из любых материалов: от алюминия и пластика до стекла и дерева. Стержень подходит непосредственно к потолку, поэтому высота подвеса светильников остается неизменной. Перед покупкой такой модели тщательно просчитайте, какая длина вам подойдет, чтобы в дальнейшем не задевать люстру головой. Все описанные выше подвесы можно назвать стационарными. Но есть и разновидности, которые позволяют постоянно изменять направление светового потока или высоту установки светильника – по вашему желанию.

• 1 из 3

На фото:

Чтобы укоротить фиксированный подвес, придется взять в руки ножовку по металлу. Но вряд ли вам удастся аккуратно провести процедуру&nbsp– лучше выберите другой светильник.

Трансформируемые подвесы

• Регулируемый подвес. В этом случае конструкция позволяет варьировать высоту установки светильника. Это может быть система противовесов или колен (аналогичное решение применяется в настольных лампах).
• Гибкий подвес. Каждый из рожков люстры, размещенный на гибкой арматуре, можно направить в любую сторону, высветив элемент декора или рассеяв свет о поверхность потолка.

• 1 из 3

На фото:

Гибкие подвесы очень удобны, если время от времени возникает необходимость направить свет в ту или иную сторону.

Комментировать в FB

Комментировать в VK

Как подключить люстру с двумя, тремя и более проводами

Прежде чем приступить к подключению… | Как подключить люстру с 2 и более проводами | Особенности подключения китайской люстры

Если нужно подключить люстру на 2 или даже 6 лампочки, не стоит сразу вызывать электрика. Попробуйте сделать это сами. Тем более что на самом деле это совсем не сложно, особенно в современных новостройках или помещениях с новой проводкой. Для подключения светильника с любым количеством лампочек нужно иметь отвертку с индикатором и немного изоленты.

Прежде чем приступить к подключению…

Самым первым этапом вашей работы будет изучение схемы проводки и подготовка к монтажу:

Узнайте, есть ли в вашем доме заземление. В новостройках оно есть. В домах ранних годов постройки – нет. По международным стандартам провод заземления жёлто-зелёный. Поэтому и на потолке и на люстре он будет одного цвета. В дальнейшем их нужно будет соединить.

Определяем, где провод «ноль», а где «фаза». Если из потолка выходит два провода, значит, один 0, а второй фаза. Если 3, 4 и больше, то только один из них ноль, все оставлены фаза. Проще всего узнать, где какой – приложить к проводу отвёртку с индикатором. Если красная лампочка не горит – значит, это ноль.

Если нужно подключить люстру с тремя и более лампами к двухклавишному выключателю, поделите лампочки на две группы. Например, одна клавиша будет включать две лампочки, вторая три, 5+1 и так далее. Для этого соберите все провода «фаза» в две группы и зафиксируйте.

Проводка на потолке и на люстре хорошо изучена. Вы знаете, где какой провод. Теперь настало время подключения светильника с двумя и более проводами. Но и тут есть нюансы.

Как подключить люстру с 2 и более проводами

Начнем с самого простого варианта – если на люстре всего два провода. Сразу понятно, что заземления на ней нет, поэтому лишний провод на потолке нужно хорошо заизолировать. Если сделать это плохо или вообще не сделать, может случиться короткое замыкание.

Далее начинаем соединять провода. По новым стандартам безопасности нужно использовать клеммную коробку с четырьмя входами. С одной стороны в нее должен заходить провод от клавиш, с другой – от люстры. Можно следовать этим рекомендациям или соединить провода «по старинке» изолентой. Вот несколько основных правил:

• Прежде всего, отключите электричество, лучше сразу на щитке. Не пренебрегайте своей безопасностью.
• Из потолка может торчать четыре провода – заземление, ноль, и фазы по количеству клавиш на выключателе. Подключим сразу понятное заземление. Далее делим все провода на группы.
• Найдите провод «ноль» у каждого рожка на люстре, соберите все «нули» в один пучок и зафиксируйте. Оставшиеся провода – это фаза. Их разделяем на группы по числу клавиш на выключателе. Сколько «фаз» в одной группе, столько лампочек будет загораться одновременно от одной клавиши.
• Соедините группу «ноль» с соответствующим проводом на потоке. Группы «фаза» подключите к двум другим проводам на потоке попарно.

Вот и все, теперь вы знаете, как подключить люстру с 3 проводами и больше. Главное следить, чтобы в группы проводников не попадали посторонние провода. Для удобства по время работы рекомендуется подписать каждый провод. Например, «ноль» можно пометить буквой N, а «фазу» буквой L.

Особенности подключения китайской люстры

Перед подключением китайской люстры, которых сейчас на рынке очень много, нужно провести ее предварительный осмотр. Для этого сперва соберите вместе провода и проверьте на тестере, прибор должен показывать 0. Дальше прозвоните каждый, даже двойной провод на каждом рожке.

Как подключить люстру с несколькими светильниками

23 марта 2022 г. / Авторы

Андре Хейс

Если в вашем доме есть фойе или большая комната с высоким потолком, люстра – лучший декоративный вариант. Он придает неповторимый декоративный штрих любому дому.

Однако установка люстры с несколькими лампочками может показаться сложной. И, если вы не знаете, как подключить люстру с несколькими светильниками, она не осветит вашу комнату, несмотря на то, что она подвешена к потолку. По этой причине вам необходимо понять правильный процесс подключения люстры, прежде чем непосредственно приступать к установке.

Вещи, необходимые для подключения люстры

Работая с любой люстрой, вы должны работать близко к потолку. Итак, все необходимые инструменты должны быть установлены в первую очередь, если вы хотите избежать беспокойства. В этом проекте вам понадобятся следующие инструменты для выполнения проводки.

• Лестница A
• Изолента
• Соединители и инструменты для зачистки проводов
• Новые розетки
• Шнур для люстры
• Отвертка
• Электрический тестер

Процесс подключения люстры с несколькими светильниками

Прежде чем приступить к электрическому проекту такого типа, необходимо отключить питание. Обычно люди выключают только люстру. Но есть риск случайного включения другим человеком. В таком состоянии вы можете не заметить этот вопрос с лестницы из-за концентрации на задачах. Поэтому обеспечьте свою безопасность, выключив главный выключатель. Затем перейдите к окончательному процессу подключения.

1. Во-первых, обесточиваются провода после отключения коробки выключателя. Теперь вам нужно установить электрическую коробку в том месте, где вы хотите повесить люстру. Как правило, эти электрические коробки устанавливаются в центре каждого потолка. Если нет, то вам нужно установить его вручную.
2. Во-вторых, оставьте люстру на столе и начните расставлять предметы. В этом случае ваша люстра совершенно бессильна, так как нет связи между электричеством и люстрой. Теперь разместите люстру в таком положении на столешнице, чтобы она оставалась перед вами. Расположение на верхней или нижней стороне создаст трудности в работе.
3. Затем проверьте провода люстры. Обычно каждая люстра поставляется с установленной в ней системой автоматической разводки. Эта система создает соединения со всеми лампочками люстры и выводит провода со шнуром. Иногда ответвительные провода проходят через плечи люстры. В противном случае они зацикливаются на руках.
4. После этого вы должны установить электрощиток в потолок. В этой коробке также есть несколько разъемов для проводов, которые используются для установки проводки люстр. Итак, для пробы подводим к распределительной коробке провода от люстры.
5. На этом этапе необходимо соединить все провода согласно подобранному цвету и инструкции производителя. Кроме того, не следует путать провода друг с другом. Вместо этого соедините их отдельно, а иногда используйте ленту, чтобы разделить их.
6. Допустим, у вашей люстры не хватает проводов для подключения снизу. В этом случае временно подвесьте люстру к потолку, а затем подключите провода. Убедитесь, что провода подключены правильно. Затем включите электричество, чтобы проверить, правильно ли работают лампочки.
7. Теперь проверьте, не горит ли какая-нибудь лампочка. В новой люстре все лампочки должны быть зажжены. Некоторые светильники могут не загореться, если вы меняете проводку или подвешиваете ранее установленную люстру. В этом случае отметьте лампочки и приклейте клейкую ленту на эти держатели с лампочками.
8. После этого снова отключите электричество и выньте лампочки из люстры. Теперь подайте питание на люстру и используйте тестер, чтобы проверить, есть ли какой-либо электрический ток на отмеченных плечах. В частности, вы должны вставить тестер в контакты держателя лампы, чтобы проверить электричество. Если тестер загорается, то с проводом проблем нет. Скорее нужно менять саму лампочку.

С другой стороны, вам нужно проверить этот провод от корневого уровня, когда вы не получаете электричество от держателя лампы. Итак, наденьте тестер на конец провода распределительной коробки. Если вы не найдете там электричества, вам придется менять весь провод. И когда вы получаете ток, возможно, есть проблема с проводкой этой конкретной линии.

9. Поскольку вы нашли поврежденные провода, вам необходимо установить новые провода на эти линии. Итак, отсоедините держатели ламп от люстры и отрежьте поврежденные провода от этого держателя. Теперь возьмите новые провода и используйте инструмент для зачистки проводов, чтобы снять немного изоляции с обоих концов проводов. Не забудьте скрутить многожильные провода, чтобы они оставались единым целым.
10. После укладки всех новых проводов подсоедините их к держателям ламп. Для этого возьмите определенный конец проволоки и согните его, как крючок. Затем вставьте провод в клемму гнезда держателя, чтобы закрепить его с помощью винта. Следуйте тому же методу для всех проводов. Затем выньте провода через кронштейны люстры.
11. Когда провода готовы, подключите их к проводу распределительной коробки. Здесь следует следить за тем, чтобы все новые провода были правильно установлены на свои места. Теперь снова установите лампочки и включите электричество, чтобы проверить, работают ли все лампочки. Если нет, то вам нужно снова выполнить тот же процесс для этой конкретной лампочки.
12. Наконец, вы можете закрыть крышку распределительной коробки и прикрутить ее на место. Затем дайте окончательную проверку каждому проводу и кронштейну люстры. После этого повесьте люстру в выбранном вами положении и завершите процесс проводки.

Часто задаваемые вопросы

Как подключить светильник с несколькими источниками света?

На самом деле, люстра — это стильное решение для освещения. Таким образом, проводка аналогична процессу, упомянутому выше. По конструкции все лампочки имеют индивидуальный провод и подключаются к первичному проводу. И вам нужно подключить этот провод к распределительной коробке и подать на него питание. Таким образом, проводка может заставить вашу лампочку осветить комнату.

Как соединить люстры вместе?

Поскольку все люстры включаются одновременно, вы можете использовать основной провод для их соединения. Сначала выньте отдельные провода из каждой лампочки и соедините их вместе в первичный провод. В любом случае, этот провод должен выдерживать ток нескольких лампочек. После соединения проводов в этот провод, присоедините его к проводу распределительной коробки, и теперь все лампочки вашей люстры соединены вместе.

Заключительная речь

Хотя подключение люстры с несколькими лампочками может показаться сложным на первый взгляд, на самом деле это довольно просто, если вы понимаете механизм. В начале вам нужно расположить провода для каждой лампочки индивидуально. Конечно, эти провода будут подключены к распределительной коробке с помощью основного провода и дадут питание для включения света. Таким образом, вы можете подключить любое количество лампочек в одной люстре.

Как повесить светильник, если провода светильника не имеют цветовой маркировки | Главная Путеводители

Автор Chris Deziel Обновлено 17 декабря 2018 г.

Есть три причины, по которым у осветительного прибора может быть два провода без цветовой кодировки. Во-первых, он происходит из страны, которая не следует тем же электрическим правилам, что и Соединенные Штаты, а во-вторых, это антиквариат. Третьим может быть то, что кто-то превратил лампу в проводной светильник. Во всех случаях вы должны определить, какой из проводов является горячим, а какой нейтральным, чтобы безопасно подключить его. Вы можете найти некоторые подсказки на проводах, но если нет, вы можете провести простой тест.

1. 1.



   Осмотрите провода. Если они сделаны из непрозрачного пластика и вы чувствуете текстуру на одной из них, а другая гладкая, то текстурированная сторона нейтральна. Вы можете увидеть полосу на одном из проводов. Если да, то этот провод нейтрален. Если пластик прозрачный, провода на нейтральной стороне серебряные, а на горячей — медные. После определения полярности подключите горячий провод к черному проводу цепи, а нейтральный провод к белому проводу цепи.

2. 2.

   Отключите питание цепи, отключив соответствующий выключатель на сервисном щитке дома (коробка выключателя). Убедитесь, что питание отключено, проверив провода цепи с помощью бесконтактного тестера напряжения.

3. 3.

   Временно подсоедините приспособление, не устанавливая его, чтобы провести испытание под напряжением для определения полярности проводов при отсутствии маркировки. Подсоедините один из проводов приспособления к черному (горячему) проводу цепи, а другой провод приспособления — к белому (нейтральному) проводу цепи, используя проволочные гайки. Прикоснитесь одним щупом вольтметра к верхней части гильзы патрона лампы (не к маленькому металлическому язычку внутри патрона), а другим щупом к заземляющему проводу цепи и попросите помощника включить питание на сервисной панели. Если счетчик показывает положительное напряжение, провода перепутаны. Розетка должна оставаться нейтральной, когда питание включено, а счетчик должен показывать «0». Примечание. Не прикасайтесь телом к ​​какой-либо части розетки во время этой проверки, так как существует риск поражения электрическим током.

4. 4.

   Снова отключите питание и проверьте с помощью тестера цепи, чтобы убедиться, что он выключен. Подключите прибор в соответствии с результатами вашего теста, соединив нейтральный провод прибора с белым (нейтральным) проводом цепи и соединив провод горячего приспособления с черным (горячим) проводом цепи. Закрепите каждую пару проводов проволочной гайкой.

5. 5.

   Подсоедините заземляющий провод цепи к заземляющему контакту в приспособлении. Если его нет, просверлите отверстие диаметром 3/16 дюйма в основании и вкрутите заземляющий винт, который можно приобрести в любом хозяйственном магазине. Подсоедините заземляющий провод к заземляющему винту.

6. 6.

   Прикрутите переходник или поперечину к электрической коробке. Если у вас его нет, вы можете использовать универсальную перекладину, которую можно приобрести в хозяйственных магазинах. Прикрутите приспособление к перекладине с помощью 3/16-дюймовых крепежных винтов.

   Вещи, которые вам понадобятся

   • Плоскогубцы

   • Бесконтактный тестер напряжения

   • Вольтметр или мультиметр

   3 Гайки для проводов

   • Дрель

   • Сверло 3/16 дюйма

   • Заземляющий винт

   • Ригель

   • Винты 3/16 дюйма

   Наконечник

   0002 Прибор все еще работает, если вы перепутаете провода, но втулка патрона будет горячей, и любой, кто прикоснется к ней во время замены лампочки, может получить удар током.
