Мансардной она называется потому, что обустраивать жилое помещение под такой крышей – это оптимальный вариант. Если рассматривать ее снаружи, не вдаваясь в тонкости стропильной системы, то крыша имеет также два разнонаправленных ската, но с переломом в верхней части. При этом, начало ската от конька до перелома имеет пологий угол наклона, а далее, до свеса – более крутой. Торцы выглядят, как фронтоны, имеющие форму прямоугольника снизу, и треугольника сверху.

04.04.2023 в 05:32

Металлочерепица, набирая популярность, не обошла стороной и мансардные крыши. Причины все те же: простой монтаж, эстетичный вид и долговечность.

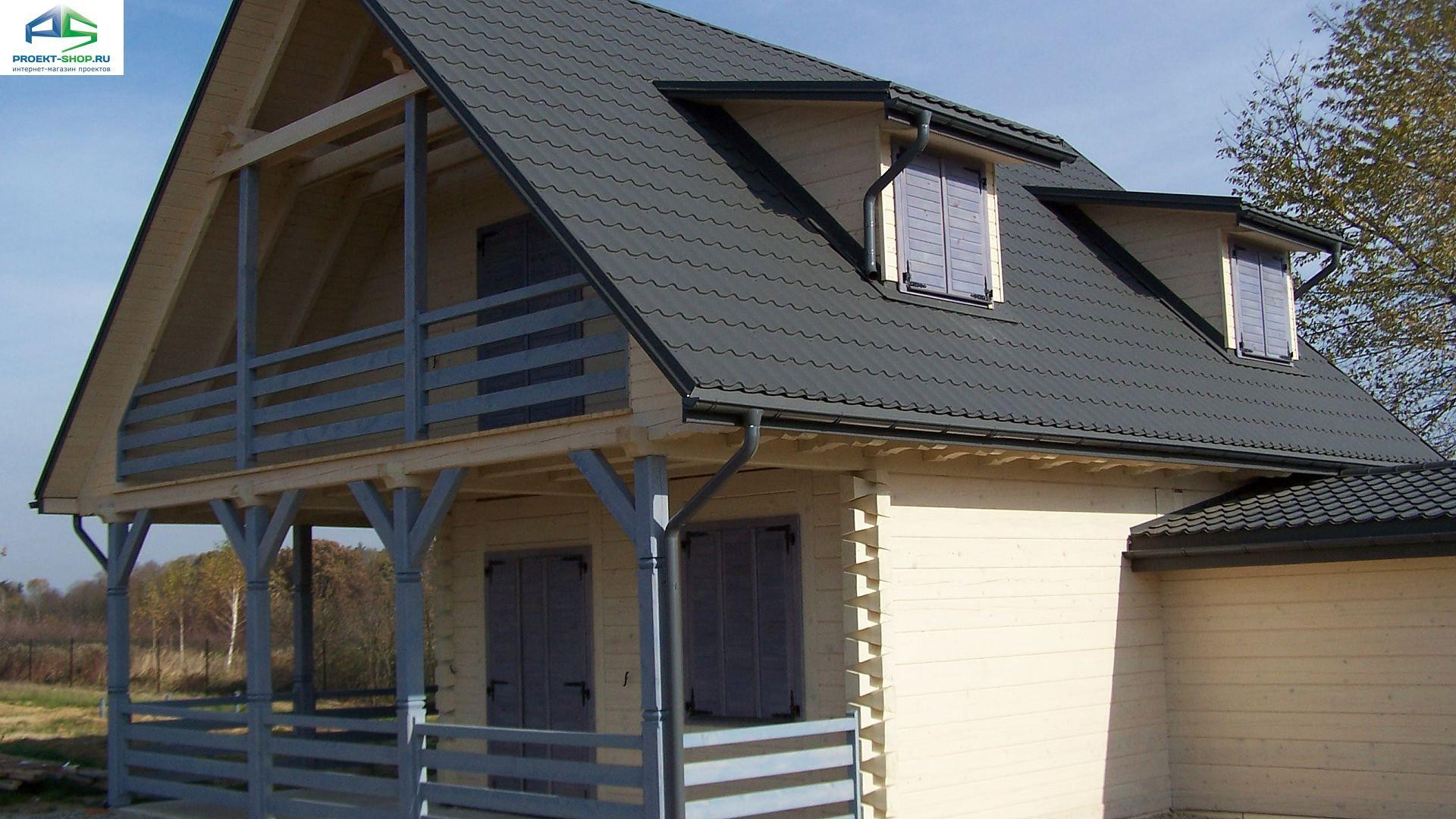

На фотографии — загородный дом мансардным этажом, покрытым кровлей из металлочерепицы

Особенности

Существует 5 особенностей, на которых основывается монтаж мансардной крыши металлочерепицей:

25.03.2020 в 05:43

При планировании фасадной отделки нередко приходится сталкиваться с необходимостью отдельного расчета площади фронтона, который также будет облицовываться тем или иным материалом. Казалось бы – ничего сложного, но бывает, что школьные познания со временем забываются, и приходится вспоминать забытые формулы.

Калькулятор расчета площади фронтона

Наш калькулятор расчета площади фронтона позволит выполнить эти вычисления быстро и точно. Чаще всего фронтоны имеют треугольную или трапециевидную форму, или же представляют собой сочетание их этих фигур. Все необходимые геометрические соотношения уже заложены в программу расчета.

15.02.2020 в 13:15

На фото утепленная мансарда:

Если крыша уже покрыта, утепление мансарды изнутри можно осуществлять в любое время года и суток. Недостатком является наличие труднодоступных мест, которые должны быть обработаны.

16.01.2020 в 06:13

Когда строится двускатная ломаная крыша своими руками, стропильную систему можно выполнить из наслонных и висячих элементов, или только из наслонных. Если представить мансардную ломаную крышу в виде геометрических фигур, то это будет 3 треугольника. Два из них находятся по бокам помещения, а один — над его потолком.

04.01.2020 в 23:27

Строительство дома с ломаной крышей, как и любой другой, начинают с составления (вручную или на компьютере) чертежей и плана по ее сооружению. При выполнении чертежей обязательно соблюдают масштаб. На этом этапе работ уже должны быть определены углы наклона скатов, высота конструкции и расположение (а также размеры) оконных проемов мансарды.

04.01.2020 в 17:14

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

03.01.2020 в 22:03

Основное преимущество ломаной крыши — это возможность рационального использования подкровельного пространства загородного дома. При этом кровля ломаного типа более практична, чем традиционная двухскатная , так как ее мансарда получается просторнее за счет двух скатов, расположенных почти что вертикально.

02.01.2020 в 09:40

При устройстве ломаной крыши применяется комбинированная стропильная система. Верхние пологие стропила — их называют коньковыми — являются висячими, то есть они опираются только нижними концами, а верхними стыкуются друг с другом. Чтобы эти стропила не разъезжались под действием собственного веса и снеговой нагрузки, они связываются горизонтальным элементом — затяжкой.

Боковые стропила являются наслонными. Они опираются и нижней частью — на стены посредством мауэрлата, и верхней — на вертикальные стойки.

В стропильной системе ломаной крыши одновременно используются и наслоннные, и висячие стропила

01. 01.2020 в 03:19

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

28.12.2019 в 13:24

Перед тем, как покрыть крышу металлочерепицей своими руками – видео инструкция предписывает произвести укладку гидроизоляционного материала и построить обрешетку, то есть настил, на который будут крепиться листы металлочерепицы.

Выполнение гидроизоляции

Гидроизоляция – это важный элемент кровли, так как от него зависит срок, который сможет прослужить конструкция. Дело в том, что из-за разницы внешней и внутренней температур на обратной стороне металлочерепицы часто образуется конденсат.

проект, расчет денежных средств, идеи дизайна и фото

Многие частные домовладения становятся куда более привлекательными, если в проект добавить двухскатную крышу с мансардой. Это неплохая идея использования свободного пространства под крышей. Вы получите не только дизайнерскую и архитектурную привлекательность дома, но и дополнительные комнаты для проживания. Но составление проекта таит и много проблем – например, нужно правильно произвести расчет кровли и выбрать удобное устройство. Именно о том, как сделать мансарду с двухскатной крышей, мы и расскажем в нашей статье. Но немного затронем и ломаную конструкцию, так как она является одной из распространенных.

Особенности крыши с мансардой

Мансарда – это такое сооружение, в котором проживают люди. Назначение ее, прямо скажем, специфическое. Поэтому и крыша будет обладать такими особенностями:

1. Форма кровельной системы будет особая, она сильно отличается от «классической».
2. В крыше приходится делать большое количество окон.
3. Обустраивается полноценный теплоизоляционный слой, который позволяет обеспечить комфортное проживание людей внутри.
4. Обязательно придется прокладывать внутренние коммуникации в мансардном этаже.

В статье мы приведем проекты домов с двухскатной крышей и мансардой, которые чаще всего используют люди при строительстве. Но всегда нужно помнить, что, кроме типовых проектов, существуют индивидуальные – их всегда можно заказать у архитектора, но придется заплатить определенную сумму.

Конструкция стропильной системы крыши

Самый важный элемент мансарды – это стропильная конструкция. Если вы правильно ее сделаете, то сможете не только верно реализовать обустройство мансарды, но и обеспечите нормальную эксплуатацию всего дома. Если ориентироваться на практику, обустроить мансардный этаж можно в любом варианте кровли. В статье мы привели фото домов с двухскатной крышей с мансардой. Также вы можете увидеть ломаную конструкцию кровли и увидеть различия двух систем.

В зависимости от того, какой проект здания, можно использовать даже односкатную конструкцию кровли. Допускается также применение вальмовых или многощитовых крыш. Другими словами, все зависит от ваших возможностей, желания и проекта. Стоит все же отметить, что конструкция ломаной стропильной системы обладает рядом преимуществ – она позволяет увеличить свободное пространство под крышей за счет того, что изменяется угол наклона.

Такой вариант будет почти идеальным, если только не учитывать большие расходы на строительство. Увеличивается, причем существенно, расход материалов. Но и нельзя не упомянуть о том, что технически исполнить такую кровлю сложнее, нежели простую двускатную. В ее конструкции имеются такие элементы:

1. Коньковые и боковые стропила.
2. Обрешетка коньковых и боковых стропил.
3. Подкосы.
4. Стойки.

Стропила бывают висячие и наклонные. Последние используются в том случае, если в проекте присутствуют промежуточные несущие стены. Другими словами, одна из сторон стропил должна упираться в мауэрлат по наружной, а вторая по внутренней стене. Что касается висячих стропил, то у них есть два яруса – нижний (боковые) и верхний (коньковые). Для того чтобы придать жесткость конструкции, устанавливают стойки и перемычки.

С чего начинать строительство мансардной крыши?

Сразу нужно отметить, что расчет мансарды под двухскатной крышей – это первый шаг, который обязательно нужно выполнить перед началом работ. Обычно строительство мансарды входит в общий план работ. Но иногда домовладельцы меняют кровлю и на этом этапе они понимают, что хотят от жилища чего-то большего.

Например, увеличения пространства для проживания. Для того чтобы правильно организовать строительные работы, нужно разработать чертеж и план. И впоследствии нужно четко следовать этим документам. Начнем с самого начала – с расчета мансарды.

Как рассчитать параметры мансардного этажа

Необходимо придерживаться определенной последовательности при расчете двухскатной стропильной крыши с мансардой. Правила проведения следующие:

1. На первом шаге вам нужно выбрать схему стропильной конструкции.
2. Теперь понадобится рассчитать параметры мансардной комнаты.
3. Проводите расчет количества материалов и предельно допустимых нагрузок.
4. Составляете подробный план проведения строительных работ.

Обязательно нужно ко всем расчетам подходить предельно внимательно, чтобы все показатели были вычислены правильно. В противном случае может нарушиться целостность конструкции при эксплуатации.

Как правильно рассчитать показатели

При расчете плана мансарды и воплощением его в жизнь важное место занимает то, насколько правильно были найдены все показатели. Сначала нужно найти значение площади мансардного этажа. Обратите внимание на то, какие размеры у него являются наиболее оптимальными:

1. Высота этажа – 2 м.
2. Оптимальная ширина – 3 м.

Если вы сделаете мансардную комнату с такими размерами или больше, вы обеспечите комфортное проживание в ней. Обязательно нужно определить и глухую площадь этажа. В статье приведено фото мансарды двухскатной крыши и ломаной. У них имеются отличия, в частности, в полезной площади этажа.

Основное правило при расчете полезной площади заключается в том, что нужно учитывать расстояние от изгиба потолка до поверхности пола. Рекомендуется придерживаться значения в 0,9 м или больше. Остальную площадь мансардного этажа можно считать глухой, ее использовать для проживания попросту нерационально.

Чтобы выполнить расчет площади кровли, нужно сложить соответствующие величины отдельных элементов. Другими словами, если мансарда под двухскатной крышей, то нужно сложить площади двух скатов. Если же конструкция ломаная и симметричная, то нужно сложить площади конькового и бокового скатов, после чего умножить на 2. На фото мансарды с двухскатной крышей видно, какие имеются отличия от ломаной конструкции.

А теперь давайте поговорим о том, как произвести расчет параметров стропильной системы:

1. Высчитываете углы наклона боковых и коньковых стропил.
2. Рассчитываете количество материала, который необходим для изготовления стропильной системы (коньковой и боковых частей).
3. Определяете параметры обрешетки.
4. Считаете, какое количество материала нужно потратить для изготовления обрешетки.
5. Сводите все данные и составляете полный список материалов.

И на последнем шаге придется посчитать затраты на материалы. Все зависит напрямую от размеров конструкции и варианта исполнения. Также нужно учесть затраты на изготовление – если вы будете нанимать работников, то приготовьтесь отдать еще как минимум 75% от стоимости материала.

Углы наклона стропил

При составлении проекта мансарды с двухскатной крышей нужно учесть угол наклона боковых элементов. Конечно, все зависит от конкретного дома и значение может быть любым. Например, при проведении расчетов угла наклона боковых стропил ломаной крыши нужно принимать минимальное его значение в 60 градусов. При расчете следует опираться на следующие способы:

1. Наиболее простым и надежным является геометрический. При проведении расчетов достаточно использовать теорему Пифагора.
2. Можно использовать справочники для определения угла наклона.
3. Методика, основанная на геометрических построениях. При этом строится план в масштабе, затем вычисляются все нужные параметры.
4. Можно использовать строительные калькуляторы, которые предлагают фирмы, занимающиеся монтажом кровли.

Если решите ставить ломаную кровлю, то необходимо придерживаться угла наклона коньковых стропил в 30 градусов. Это наиболее оптимальное значение. При изготовлении мансарды с двухскатной крышей своими руками это значение не учитывается. О параметрах двускатной конструкции мы поговорим далее.

Как вычислить площадь крыши

Для того чтобы приобрести кровельный материал, утеплитель, обрешетку, панели для отделки, нужно произвести правильны расчет площади крыши. Для удобства нужно разбивать всю поверхность на простые составляющие. Так, в случае с двускатной крышей необходимо разбить ее на два одинаковых элемента. Чтобы вычислить площадь одного, нужно длину умножить на ширину. Полученное значение умножаете на 2 и получаете общую площадь поверхности.

Но это для случая, когда делаете двускатную крышу на доме с мансардой. Если же вы решите делать ломаную кровлю, то придется разбивать всю поверхность на 4 участка. Чтобы вычислить площадь одного ската, нужно сложить соответствующие параметры боковой и коньковой частей. Суммарное значение площади можно получить, умножив этот результат на 2.

Вычисление площади мансардной комнаты

Параметры мансардного этажа определяются тем, какая площадь у помещения на нем. Для того чтобы вычислить площадь, нужно определить линию стен. Чтобы произвести расчет площади, нужно длину комнаты умножить на ее ширину. В случае если стенки мансардной комнаты проходят по линиям стоек, то нужно прибегнуть к иному способу вычисления. Необходимо умножить длину на расстояние между противолежащими стойками.

Если же комната имеет сложную форму, то нужно разделить ее на более простые участки (треугольники, квадраты, прямоугольники) и вычислить сначала их площади. Затем все полученные значения нужно просуммировать.

Как вычислить массу кровельного материала

Конечно, точность расчетов достаточно низкая, но примерную массу можно все же вычислить. Эти данные вам пригодятся при расчете максимальной нагрузки и выборе материала для стропильной системы. Так, 1 кв. м имеет такую массу:

1. Мягкие виды черепицы – от 9 до 15 кг.
2. Шифер – от 11 до 13 кг.
3. Металлочерепица – от 5 до 6 кг.
4. Черепица из керамики – от 50 до 60 кг.
5. Жесть оцинкованная – от 3 до 6,5 кг.

Сколько нужно изоляционного материала

При утеплении мансарды двухскатной крыши можно использовать как рулонные, так и плитные материалы. Применять насыпные (например, керамзит) не стоит. Мы остановимся на рулонных материалах, так как они наиболее удобны в работе. Когда проводите расчет, нужно учитывать нахлест в 10 см. Стандартные размеры рулонных утеплителей: в длину — 10-15 м, в ширину — 1 м.

Обязательно перед покупкой нужно узнать, какие размеры у материала на самом деле. В зависимости от того, какой производитель, размеры могут отличаться. Ведь технические условия изготовления различны у всех производителей. Зная размеры рулона, можно посчитать его площадь. Чтобы найти количество рулонов, нужно площадь кровли разделить на аналогичную величину утеплительного материала. Но необходим запас – не забывайте про нахлест.

Как посчитать нагрузку на стропила

Необходимо принимать среднее значение нагрузки – около 200 кг на каждый погонный метр. Если сделать стропила с учетом этой нагрузки, ваша кровля сможет выдержать воздействие ветра и снега. При проведении расчетов рекомендуется использовать справочные данные и таблицы с коэффициентами снеговой и ветровой нагрузок. Например, в различных регионах нашей страны нагрузка, создаваемая снегом (максимальная), может быть 220 кг или немного больше. 220 кг – это среднее значение для всех регионов РФ.

При проведении расчетов конкретной конструкции нужно учесть поправочные коэффициенты, которые зависят от того, какой угол наклона у кровли:

1. Более 60 градусов – коэффициент не нужно учитывать.
2. 25-60 градусов – коэффициент 1,25.
3. Менее 25 градусов – коэффициент 1.

Следовательно, при проведении расчетов нагрузки, создаваемой слоем снега нужно учитывать как среднее значение (220 кг), так и поправочные коэффициенты. Так, если угол коньковой части 30 градусов, то нужно 220 умножить на коэффициент 1,25. Получится 275 кг на каждый квадратный метр.

При расчете длины и ширины крыши нужно использовать простейшие математические формулы. Чтобы проводить расчеты было проще, всю конструкцию разделяете на простые составляющие.

Длины стропил

В устройстве двухскатной крыши с мансардой имеются стропила. Они расположены непосредственно на стенах дома. Обязательно нужно делать вынос за пределы стен порядка полуметра. Посмотрите пример конструкции двускатной крыши с мансардой.

На картинке заливкой выделено мансардное помещение. Н – это высота от поверхности пола комнаты до конька, L – длина стропильной ноги. Вынос за пределы внешних стен – 0,5 м. Чтобы найти L, нужно воспользоваться теоремой Пифагора (треугольник-то у вас прямоугольный получиться должен). Но потребуется знать длину двух катетов – эти данные есть в проекте. В статье также приведены фото внутренней мансарды. Проекты с двухскатной крышей являются наиболее привлекательными, так как они проще в изготовлении. Например, у вас высота 3 м, а второй катет равен тоже 3 м. Формула для вычисления такая:

L²=H²+A²

L=(H²+A²)^1/2

L=(9+9)^1/2

L=4,24 (м).

Несколько иначе проводится расчет ломаной конструкции. Происходит это ввиду того, что форма у стропил несколько отличается. В системе также присутствуют коньковые стропила.

Сколько нужно стропил?

При расчете количества стропил нужно учитывать, какие линейные размеры у дома, а также какая площадь кровли. Обязательно стропила устанавливаются на одинаковом расстоянии. Стандартные стропила из древесины сечением 50 х 100 мм монтируются на расстоянии 70-80 см. При условии, что длина ноги свыше 6 м. Если же длина ноги стропил 3-6 м, то нужно ставить их на расстоянии 1,2 м.

При расчете ломаных и двускатных крыш нужно придерживаться следующих параметров – сечение как у боковых, так и у коньковых элементов должно быть от 50 х 100 мм. При проведении расчетов нужно брать средний показатель плотности дерева при относительной влажности 18%. Это 500 кг на 1 куб. м.

Обрешетка

Но не все еще учтено, перед тем как сделать мансарду с двухскатной крышей, нужно рассчитать количество материала для обрешетки. Учтите такие данные:

1. Для мягкого типа кровельного материала можно делать обрешетку из OSB-плит или фанеры.
2. Если используются полужесткие материалы, то лучше всего монтировать уплотненную или разреженную обрешетку.
3. Если кровельный материал жесткий (например, шифер), нужно делать разреженную обрешетку.
4. Для полужесткого крупноразмерного материала нужно делать сплошную обрешетку.

Для того чтобы найти число рядов, нужно использовать такие рекомендации:

1. Для кровли с маленьким уклоном (менее 12 градусов) нужно делать обрешетку сплошного типа.
2. При уклоне менее 60 градусов обрешетку нужно укладывать с шагом 0,2-0,23 м.
3. Если уклон более 60 градусов, то обрешетка монтируется с шагом 0,6 м.

Обычно обустраивают обрешетку из обрезных досок шириной 0,2 м. Укладывают их на расстоянии 0,2-0,3 м друг от друга.

Сколько нужно рядов обрешетки?

Итак, допустим, вы решите для изготовления обрешетки использовать обрезную доску 200 х 20 мм, а расстояние между соседними рядами выбрали 200 мм. Следовательно, на одном метре нужно уложить три ряда обрешетки. Но если увеличить расстояние между соседними рядами (например, сделать 300 мм)? На одном метре уместится всего два ряда. Если проводите расчет ломаной системы, то нужно будет добавить еще два ряда – карнизный и коньковый.

Расстояние между рядами нужно выдерживать одинаковое, чтобы прочность была максимальной. Ведь нужно учитывать тот факт, что вся система должна выдерживать как массу кровельного материала, так и воздействие снега, ветров. А самое главное – при одинаковом расстоянии между рядами обрешетки у вас получится максимально качественно смонтировать теплоизоляционный пирог.

Количество досок для изготовления обрешетки

Пиломатериалы используются стандартные, для изготовления обрешетки можно использовать как лиственные, так и хвойные породы. Стандартные пиломатериалы:

1. Из хвойных пород – длина 4,5 и 6 м.
2. Из лиственных пород – не больше 5 м.
3. Из хвойных пород для спецнужд – 9 м длиной.

Исходя из этого, можно сказать, что для дома 8 х 10 м на скат кровли длиной 10 м нужно две доски по 6 м. Обязательно нужно учитывать выступ не менее 20 см.

Но ведь все доски продаются обычно не штуками, а кубометрами. Чтобы найти объем, выполните такие действия:

1. Посчитайте число досок, необходимых для изготовления обрешетки.
2. Переведите все линейные размеры в метры для дальнейших расчетов.
3. Перемножьте число досок на все размеры одной.

Например, вам нужно 10 одинаковых досок размером 200 х 20 мм и длиной 6 м. 200 мм – это 0,2 м, 20 мм – это 0,02 м. Нужно найти произведение 0,02х0,2х6х10=0,24 (куб. м).

Суммарную массу древесины, из которой изготавливается обрешетка, тоже вычислить можно и это не составит труда. Так, при относительной влажности 18% кубометр имеет такую массу:

1. Ель обыкновенная – 450 кг.
2. Кедровая сосна – 440 кг.
3. Обыкновенная сосна – 510 кг.
4. Сибирская пихта – 380 кг.
5. Кавказская пихта – 440 кг.

Рекомендуется при расчете использовать среднее значение массы стропил и обрешетки – 500 кг на 1 куб. м. Следовательно, если на изготовление обрешетки нужно потратить 10 досок (из расчета выше), то их масса будет равна 0,24 х 500 = 120 кг. Это суммарная масса всей конструкции обрешетки.

Немного о дизайне и расчетах

При строительстве мансарды (проекты с двухскатной крышей и фото внутреннего пространства приведены в статье) нужно придерживаться общего дизайна здания. Обязательно нужно составить подробный план кровельной системы, постройте максимально детальный чертеж с указанием всех размеров в масштабе. Рекомендуется опираться на стандартные размеры строительных материалов, которые выпускаются промышленностью. Например, нужно учитывать, что доски будут иметь стандартную длину – 4,5 или же 6 м.

При проведении отделочных работ вам также понадобятся данные, которые были получены на этапе проектирования. Ведь количество материала для обшивки стен можно вычислить, обратившись к данным о площади крыши. Все эти расчеты нужно произвести максимально точно, чтобы при изготовлении двускатной крыши с мансардой не оставалось большого количества «лишнего» стройматериала.

Мансардная крыша: виды, варианты, конструкция, фото

Задумываясь о строительстве собственного дома или даже дачного участка, хочется, чтобы дом был красивым, непохожим на соседей, удобным и функциональным. И было бы хорошо, если бы он был недорогим. Крыша мансардного типа позволяет решить практически все эти задачи. Внешний вид дома получается интересным, и здание может быть оформлено в разных стилях – всех вариантов сочетаний кровли, типа и формы крыши, окон и балконов, наверное, и не сосчитать. Стоимость обговаривается отдельно.

Сочетание пандусов, направленных в разные стороны, дает очень необычный эффект. Именно такой дом обычным не назовешь

Содержание статьи

• 1 Сколько стоит построить мансарду
• 2 Виды мансардных крыш
  • 2.1 Односкатная
  • 2.2 Двускатная 9001 0
  • 2.3 Ломаные
  • 2.4 Четырехскатная
• 3 Мансардная крыша с балконом

Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того, что нет необходимости тратить деньги на возведение стен. Это верно лишь отчасти.

Во-первых, на создание стропильной системы уйдет много денег. Его стоимость зависит от выбранного типа мансардной крыши (см. ниже) и от цены пиломатериала в вашем регионе.

Во-вторых, за утепление и пароизоляцию мансардной крыши придется выложить немалую сумму. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых условий воздуха для жилых помещений (если мансарда планируется быть жилым). Придется утеплять, причем слой утепления должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна намного дороже. Если делать их слуховыми, то строят особую конструкцию стропил, что усложняет рельеф крыши, а значит, удорожает материалы и монтаж. Даже на обычном фронтоне приходится думать об устройстве ендов и снегозадержании над окнами.

Установка мансардных окон в крышу

Второй вариант — окна в плоскости кровли — требуют особо тщательной герметизации, чтобы внутрь не попали осадки. Это удорожает установку в 1,5-2 раза. Сами окна примерно такой же стоимости: они должны иметь усиленную раму и армированное стекло, выдерживающее снеговые нагрузки. Кроме того, для обслуживания рама должна быть поворотной, а это еще удорожание.

Что необходимо для установки мансардного окна и порядок установки комплектующих

На чердаке устанавливаются два типа окон — вертикальные и в плоскости крыши. Оба типа могут использоваться в одном проекте. Фото ниже — хороший пример такого сочетания. Нельзя однозначно сказать, что дом запоминающийся. Сколько еще вариантов может быть?

Мансардная крыша в несколько уровней также является распространенным приемом.

Кроме того, такие популярные и недорогие кровельные покрытия — материалы на основе металла, как профлист, металлочерепица, кровельное железо — не советуют использовать при устройстве мансардной крыши в частном доме. Причин две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать теплоизоляционные материалы большой толщины. В противном случае летом на чердаке будет слишком жарко, а зимой холодно.
2. Повышенный шум покрытия во время дождя. Даже обычная крыша, покрытая металлом, звучит как барабан под дождем. Чердак намного больше по площади и «инструмент» мощнее. Если с уровнем шума внутри помещения можно бороться с помощью дополнительной звукоизоляции, то снаружи звук убрать не получится. Если дома соседей находятся на значительном расстоянии, может быть и не страшно, но если застройка плотная, могут возникнуть конфликты.

При правильном расчете дополнительная изоляция и звукоизоляция минимизируют затраты на покупку кровельного материала. Возможно, другое, изначально более дорогое кровельное покрытие в итоге окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это было описано для того, чтобы вы лучше представляли, действительно ли так дешево построить мансардный этаж. Оказывается — не совсем. Тем не менее, у этого решения есть свои преимущества:

• Мансардный этаж облегченный. Поэтому фундамент для частных домов потребуется лишь немногим более мощный, чем при возведении одного этажа. Так как стоимость фундамента составляет значительную часть себестоимости, то и выгода ощутимая.
• В случае нехватки средств утепление мансарды и ее сдача в эксплуатацию могут быть отложены на необходимый срок. Более того, эта задержка будет полезна. Вот почему. При строительстве почти всегда используется брус повышенной влажности. Если начать утепление сразу, влага будет впитываться в утеплитель. Если «пирожок» сделать правильно, он уйдет естественным путем. Но если есть нарушения, могут возникнуть проблемы. Если крыша под рубероидом какое-то время простоит без утепления (но с гидроизоляцией, обязательно уложенной под кровельное покрытие), то дерево хорошо просохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае постройка получается более выразительной и индивидуальной – вариантов оформления очень много.

Мы постарались максимально полно описать недостатки мансардной крыши и ее преимущества. Если трудности вас не испугали, выбирайте, какой дизайн вам больше нравится.

Как сделать двускатную крышу читайте здесь.

Виды мансардных крыш

Крыша мансардного типа, применяемая при строительстве частных домов, имеет различные варианты устройства. Можно сделать все существующие виды крыш, кроме, пожалуй, плоской. Все остальные могут реализовываться как в «чистом» виде, так и в комбинации.

Односкатный

Необычно выглядят дома с односкатными мансардными крышами. Его устройство наиболее простое из-за отсутствия конька и проблем, связанных с его обустройством. Балки поддерживаются мауэрлатом, закрепленным на многоуровневых стенах. Скос образован разницей в высоте между двумя противоположными стенками. При этом угол наклона должен быть в районе 35°-45°. Меньший уклон приведет к скоплению большого количества снега, что требует усиления несущих балок и установки дополнительных опор, а это уменьшает и без того не очень большую жилую площадь в таком мансардном этаже.

Односкатная крыша

Если говорить о внешнем оформлении дома, то постройки выглядят нестандартно. Чаще всего в высокой стене мансардного этажа делают большое окно: оно есть у самой конструкции. Для примера смотрите фото ниже.

Этот дом с односкатной мансардой самый консервативный

Устройство односкатной крыши самое дешевое, если расстояние между двумя противоположными стенами не превышает 4,5 метра: на стены можно уложить бруски стандартной длины и не делать несущие конструкции. Видимо в этом и причина решения на фото ниже, но получилось очень интересно.

Если расстояние между стенами меньше, то конструкция достаточно проста

Нестандартное решение: две скатные крыши образуют между собой террасу

Фронтон

Мансардная двускатная крыша наиболее распространена: при общей конструкции можно быть много решений. Сама конструкция является наиболее оптимальной: при относительно невысокой стоимости она позволяет удовлетворить различные требования к требуемой площади помещения.

Проще всего реализовать мансарду под обычной двускатной крышей, но ее высота должна быть достаточной, чтобы под ней можно было выделить жилое помещение (если этаж предполагается сделать жилым). Может быть:

• симметричный — конек расположен над серединой здания;
• асимметричный — ребро смещено от центра.

Фронтоны прямые. Комната трапециевидная; в достаточно широких постройках можно выделить квадратную. Минус двускатной мансарды в том, что по бокам отсекается большое пространство, что не всегда приемлемо в частных домах. Чтобы большие площади не гуляли, их используют для обустройства кладовых или шкафов.

Конструкция мансардного этажа под двускатной крышей

При таком устройстве в крыше делаются окна, их расположение зависит от угла наклона. Они могут быть слуховыми, как на фото выше или в плоскости крыши, как на фото ниже.

Окна могут располагаться в плоскости кровли

Есть еще один вариант обустройства мансардной крыши частного дома с двумя скатами — полуторный этаж. Его устанавливают на стены, выгнанные на определенный уровень. Дом тогда называется «полтора этажа» (один из таких домов на фото выше).

Разница в полезной площади очевидна, но затраты выше (по материалу стен)

Это два типа двускатных крыш. Есть и третья — битые. Их можно выделить в отдельную категорию — у устройства есть существенные отличия.

Про устройство двускатной мансарды читайте здесь.

Ломаные

Устройство ломаной мансардной крыши одновременно сложнее и проще. По сути, это те же два ската, но состоящие из двух частей с разным уклоном. Такое строение позволяет, не тратя денег на возведение стен, получить жилую площадь, лишь немного меньшую, чем на нижнем этаже (примерно на 15%). В этом смысле его структура проще. Но стропильная система имеет более сложную конструкцию, и в этом смысле ее устройство сложнее.

Устройство ломаной мансардной крыши — наиболее часто применяемый вариант стропильной системы — с выносом части стропил за поверхность стены. Таким образом образуется свес, защищающий примыкание к стенам от атмосферных осадков

Именно такой вид наиболее распространен при самостоятельном возведении. Он легко позволяет увеличить полезную площадь, надстроить небольшие постройки типа гаража или летней кухни, получить дополнительное, практически отдельное, жилье. Так как материалы, используемые в строительстве, как правило, легкие, то несущей способности фундамента обычно достаточно, но расчет не подходит. (Про расчет ленточного фундамента читайте здесь).

Небольшое помещение из бревен внизу, а сверху — обширный чердак, опирающийся на стеллажи

Четырехскатная

Это уже сложные системы, которые надо просчитывать. Площадь большая, значительно возрастает стоимость утепления, при этом размеры мансардного помещения уменьшаются: части помещения отсекаются со всех четырех сторон.

Их плюсом является высокая устойчивость к сильному ветру: все поверхности наклонные и ветровая нагрузка не так сильно давит на склоны. Конструкция такова, что свесы можно делать низкими, защищая стены от воздействия осадков и ветра. Кроме того, дома с такими крышами многие считают самыми привлекательными. Классический вариант вальмовой крыши – вальмовая.

Одним из видов четырехскатных крыш является вальмовая крыша и чердачное помещение под ней. Встать в полный рост можно только в центральной части

При их установке усиливают наклонные стропила — на них приходится большая часть нагрузки. В целом его стропильная система является одной из самых сложных, материалоемких и, следовательно, дорогих. Чтобы вы могли оценить весь объем работ и затраты, рассмотрим его конструкцию на фото ниже.

Стропильная система вальмовой крыши

На верхнем рисунке видны все упоры, скаты, которые необходимо поставить, на втором более четко прорисована конструкция и расположение стропил.

Есть и переходной вариант — полубедро. Она представляет собой нечто среднее между двускатной и четырехскатной крышей. При этом вальма делается только на часть высоты пола.

Крыша мансардная полувальмовая. Организация ее стропильной системы

Описаны только основные виды мансардных крыш. Есть и их комбинации. Например, бедро тоже можно сломать, как и односкатное. Вариантов действительно много. Главное не допустить грубых ошибок при разработке стропильной системы, а потом все правильно реализовать.

Мансардная крыша с балконом

Выше уже было описано, как изготавливаются световые люки. Балконы строятся практически по такому же принципу. Существуют даже специальные оконные системы, позволяющие делать это в поверхности пандуса. Хоть реализация и проще, но стоит такое окно прилично.

Один вид малого балкона

Если позволяет несущая способность стен, за счет увеличения размера окна мансардного типа можно сделать подвесной балкон.

Мансардное окно также можно превратить в небольшой балкон.

Балконная площадка может поддерживаться колоннами. Только в этом случае вынос производится над входом. Тогда колонны органично вписываются, а также служат украшением.

Колонны, образующие входную дверь, поддерживают платформу

Балкон на фронтоне дома с мансардой строится по другому принципу. Защищается выдвинутым вперед свесом, если позволяет стена, площадка делается подвесной.

Балкон на фронтоне мансардной крыши

В небольших домах балкон часто делают в связи с тем, что фронтон мансардного этажа смещен от несущей стены. За счет этого углубления получается площадка. Козырьки в таких крышах делаются путем расширения крыши хотя бы до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и фронтонную стену, и уменьшит количество осадков, которые будут выпадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Полученная площадь используется как открытый балкон

Конструкция этого типа крыши такова, что, расширив ее, можно сделать даже крытую террасу. Его край может опираться на декоративную стену или на столбы.

Сложность этого проекта в длинных стропилах

В этом проекте реализована аналогичная идея, но крыша здесь многощипцовая. Самостоятельно рассчитать его сложно, еще сложнее правильно сделать ендовы, потому что они редкие.

Если говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух навесов получится функциональной. Это также недорогой способ украсить такое нестандартное здание.

Г-образная односкатная мансардная крыша

Если вам нужен недорогой способ построить дом — читайте про каркасное домостроение.

Крыша-ручная-метрическая-011-4.cdr

%PDF-1.
