Мансардная крыша своими руками: Пошаговая технология, фотографии

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Мансардная крыша своими руками

Этапы строительства  мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

  • Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
  • Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
  • Стойки – вертикальные опоры, поддерживающие стропильную систему;
  • Прогоны – горизонтальные опоры для стропил;
  • Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
  • Стропила – доски, образующие основной контур крыши;
  • Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
  • Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
  • Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Каркас для мансардной крыши

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Устройство мансардной крыши

Стропильная система для мансардной крыши

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Чертеж – размеры мансардной крыши

 Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру  дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

    Установка мауэрлата на кирпичную стену с помощью деревянных пробок

  2. Для балок перекрытия обычно используют хвойный брус сечением 100х200 мм. Балки перекрытий кладут либо поверх мауэрлата с выходом за плоскость стен на 0,3-0,5 метра, либо в специально предназначенные для этого карманы в кладке.В первом случае балки закрепляют с помощью уголков и саморезов. Чтобы перекрытия получились ровными, балки кладут в строгой последовательности: сначала крайние по уровню, потом, натянув шнурку, по ним выравнивают промежуточные. Шаг балок перекрытия обычно составляет от 50 до 100 см, но наиболее удобным является шаг в 60 см, позволяющий укладывать плиты утеплителя без подрезки. Для выравнивания высоты балок их подтесывают либо используют подкладки из доски.Если балки укладывают в специальные карманы в кладке, их концы обязательно обрабатывают обмазочной гидроизоляцией и обворачивают рубероидом. Выравнивают их аналогичным образом.
  3. На крайние балки перекрытий устанавливают стойки. Крайние стойки выполняют из бруса 100х150 мм, высота и линия установки стоек определяется по заранее подготовленному чертежу. Стойки выравнивают с использованием уровня и отвеса и временно закрепляют укосинами в перпендикулярных направлениях – вдоль и поперек оси крыши. Это позволит установить стойки без отклонений в какую-либо сторону. Укосины делают из любой доски и прибивают на гвозди.Между крайними стоками натягивают шнурку и выставляют по ней остальные стойки с шагом, равным шагу балок перекрытий, то есть на каждую балку. Все стойки закрепляют аналогично крайним. У вас должны получиться два ряда стоек одинаковой высоты, идущих параллельно друг другу.

    Устройство мансардной крыши

  4. На стойки укладывают и закрепляют прогоны из доски 50х150 мм, закрепляют прогоны на гвозди 150 мм и на уголки с помощью саморезов. На прогоны кладут ригеля из доски 50х200 мм узкой стороной вниз – это увеличит их жесткость. Так как при эксплуатации на ригеля не будет оказываться нагрузка, такого сечения доски вполне достаточно, однако, чтобы исключить их прогиб и увеличить надежность в процессе монтажа, при установке ригелей под них ставят временные опоры из доски не тоньше 25 мм. Сверху ригеля скрепляют одной или двумя досками – также временно, до установки стропил. При этом доски нужно располагать не посредине затяжки – там они будут мешать дальнейшему монтажу, а отступив около 30 см.После установки стоек, прогонов и ригелей у вас получается жесткая конструкция, ограничивающая внутренние помещения мансарды. Для увеличения ее прочности впоследствии ее закрепляют подкосами и схватками.
  5. Устанавливают нижние стропила из доски 50х150 мм. Сначала выполняют шаблон из доски 25х150 мм – она легче и быстрее обрабатывается. Доску необходимой длины прикладывают к верхнему прогону, рисуют форму запила прямо на доске и выпиливают его. Прикладывают шаблон к прогону в местах установки стропил, и если он везде совпадет, то верхнюю часть всех стропил можно выполнять по шаблону. Нижнюю часть, опирающуюся на мауэрлат рядом с балками перекрытия, каждый раз вырезают по месту.Крепят стропила с помощью уголков и саморезов и на гвозди.

    Пример крепления стропил

  6. Для выполнения верхних стропил необходимо разметить центр крыши. Сделать это можно с помощью временной стойки, прибитой к мауэрлату и крайней затяжке с торца крыши так, чтобы один край доски проходил по центральной линии крыши. По этому  краю и выравнивают стропила. Далее готовят шаблон из доски 25х150 мм, прикладывая его в краю установленной доски на нужном уровне и к прогону, на который опираются нижние стропила.  Размечают верхний и нижний запилы и выпиливают шаблон. Прикладывают его поочередно к обеим сторонам крыши, проверяя, насколько точно размечен ее центр. Если ряды стоек выполнены параллельно, то проблем с установкой верхних стропил быть не должно – все они будут иметь одинаковый размер.
  7. По шаблону выполняют необходимое количество стропильных ног. Стропила устанавливают на прогоны и соединяют в верхней части с помощью накладных металлических пластин или обрезков доски на саморезы. В прогон стропила упирают на запилы и закрепляют на уголки. Чтобы стропила стояли прямо, их закрепляют с помощью подкосов, установленных нижним концом на затяжки. Так ставят все стропила. Крепят подвесные стойки – отрезки доски 25х150 мм. Верхний край доски закрепляют в месте соединения стропил, нижний – к затяжке.
  8. Ставят подкосы под нижние стропила из доски 50х150 мм, упирая их нижним косым срезом в балку перекрытия и закрепляя на уголки, а верхний край крепят сбоку к стропильной ноге, прибивают на один-два гвоздя, после чего сверлят сквозное отверстие и закрепляют на болт или шпильку. После установки нижних подкосов убирают все временные подпорки и стойки.
  9. Зашивают фронтоны, оставляя дверные и оконные проемы. Если балки перекрытий уложены в карманы стен, на нижние стропила крепят кобылки – доски, продолжающие линию стропил и образующие свес крыши. При укладке перекрытий поверх мауэрлата балки и так выступают на необходимое расстояние, и в кобылках необходимости нет.
  10. Крепят обрешетку, соответствующую типу кровельного покрытия – сплошную или разреженную. На обрешетку кладут гидроизоляции и приступают к монтажу кровельного покрытия, например, профнастила.

Обрешетка для мансардной крыши

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео – инструкция по возведению мансардной крыши

ломаная крыша и ее чертежи, техника выполнения крыши

Ломаная крыша мансардная очень удобна на даче в качестве дополнительного помещения. Ее можно соорудить своими руками, привлекая к работе минимум финансов и времени. Построить мансардную крышу своими руками можно относительно недолго и специальных строительных знаний для этого не нужно. Также большой экономией будет экономия на персонале, а для помощи вы можете позвать нескольких знакомых вам людей.

Чтобы мансарда была достаточно просторной, ее крыша должна быть ломаной, то есть преломлять под разными углами. Ломаная мансардная крыша должна быть спланирована заранее, можно даже нарисовать примерные чертежи мансардных крыш, как бы в итоге хотели ее видеть.

Также проект мансарды на втором этаже должен соответствовать общим параметрам строения, поскольку фундамент и стены должны быть заблаговременно просчитаны под размеры мансарды. Именно поэтому лучше предварительно составить чертеж будущего сооружения.

Как построить мансардную крышу своими руками: полезные советы

Обратите внимание на то, что размер мансарды напрямую зависит от того, какой угол имеет наклон крыши. Чем он больше, тем меньше будет полезной площади на мансарде, поскольку угол способен украсть высоту комнаты на мансарде, учтите это. Но и экспериментировать с углами наклона тоже не стоит, поскольку он играет важную роль при сбросе осадков с крыши помещения.

А если вы строите дом там, где преобладает ветреная погода, то угол наклона можно и сократить. Итак, ломаная крыша своими руками будет гораздо качественнее, если вы при строительстве примите во внимание следующие советы и сделаете так, чтобы все было отлично:

  1. если дом сооружается в тихом месте, то угол наклона крыши желательно увеличить, даже с учетом того, что размер полезного помещения на мансарде при этом может значительно сократиться. Но зато при сильных снежных осадках снег быстрее опадет с крыши;
  2. требования к обустройству гидроизоляции, а также тепло- и звукоизоляционных материалов на мансарде будут такими же, как и при обустройстве их в обычном помещении, поскольку мансарда относится к жилому фонду;
  3. мансардную крышу следует покрывать шифером или же керамической черепицей. Не рекомендуется применять металл из-за плохих теплоизоляционных характеристик;
  4. в качестве теплоизоляции на крыши следует применять не горючее сырье , а деревянные элементы крыши обрабатывайте противогрибковыми средствами;
  5. необходимо оснастить строение мансардной лестницей, она может быть наружной или внутренней, при этом сооружение наружной мансардой лестницы не сокращает полезную площадь помещения, но попасть наверх можно только с улицы;
  6. гораздо проще в эксплуатации являются внутренние типы лестниц, но они отбирают много места, что очень важно, если дом и так не слишком большой. Наиболее экономный вариант в плане площади – это потолочная лестница на шарнирном соединении или винтовая.

Мансарды своими руками: что потребуется при работе

Чтобы построить своими руками мансардную крышу на шифере, нам потребуются:

  1. шифер;
  2. брусья и доски из дерева;
  3. гвозди шиферные и простые;
  4. утеплитель;
  5. проволока отожженная и для растяжек.

Также потребуется набор инструментов:

  1. топор;
  2. нож;
  3. строительный степлер;
  4. молот;
  5. отвес;
  6. ножовка;
  7. рулетка.

Как сделать мансардную крышу из металлочерепицы: краткое описание

Мансардная крыша на основе металлочерепицы отличается ломаной линией ската, два из них расходятся вниз под небольшим углом от центрального конька и переходят к двум нижним. Благодаря такой конструкции объем под кровлей может быть максимально задействован.

Ломаная крыша своими руками может быть создана под вполне обустроенное жилое помещение на мансарде, также помещение на втором этаже загородного дома может быть использовано в качестве творческой студии, игровой комнаты или комнаты для гостей.

Строительство двускатной ломаной крыши будет нелегким, но вальмовую крышу построить своими руками куда сложнее. Даже внешняя громоздкость ломаной крыши станет ее преимуществом, если представить ее как элемент дизайна строения.

А если подобрать правильно материал для кровли, то можно даже визуально уменьшить ее габариты. Кроме того, следует учитывать, что ломаная крыша будет органично вписываться в дизайн дома в виде квадрата. А если строение длинное и узкое, то мансарда под ломаной крышей не сможет быть задействована в полной мере под жилое дополнительное помещение.

Для постройки ломанной мансардной крыши, следует провести такие расчеты:

  1. вес кровли;
  2. ожидаемая нагрузка от снежного покрова;
  3. вес обрешетки и контробрешетки;
  4. вес паро- и гидроизоляционных материалов;
  5. вес утеплителя;
  6. общая длина пролета;
  7. углы скатов;
  8. шаг обрешетки и стропил;
  9. возможные периодические нагрузки.

Этапы строительства мансардной крыши своими руками

Начинается строительство с укладки деревянных балок поверх гидроизоляции, сверху которых будут уложены стропильные балки. В качестве гидроизоляции используйте рубероид. При использовании деревянного покрытия, нижний брус не нужен.

Далее на балки ставят стойки из дерева на расстоянии порядка 2 метров друг от друга. Они должны располагаться строго перпендикулярно в одной плоскости, поскольку на них будут держаться стены мансарды. Изнутри при желании их оббивают фанерой или гипсокартоном, добавляют утеплитель и зашивают. Крепят стоки металлическими скобами или же шипами.

Укладываем верхний брус из дерева и закрепляем его. Затем устанавливаем балку для опоры подстропильной ноги из деревянной доски или бруса. Это позволит прикрепить крышу к зданию более прочно. Желательно слой балки покрыть рубероидом от гниения. Также желательно подкрепить конструкцию отожженной проволокой.

Устанавливаем стропильные ноги: делаем разметку на местах расположения стропил, желательно, чтобы шаг составлял около 100 см. Первыми ставим крайние стропила к фронту, но нужно, чтобы их верхняя часть совпадала с крайней линией фронтона. Стропила нужно делать из доски, на которых нет сучков. Когда крайние стропила установлены, между ними натягивают шпагат, чтобы остальные было легче установить. Затем они соединяются все друг с другом.

Сверху конструкции устанавливают коньковую балку для поддержки стропильных ног. Она нужна в том случае, если крыша очень велика и тяжелая. Если стропило меньше 8 метров, она не нужна, но нужно сделать растяжки под коньком. Они нужны в качестве страховки при сильной нагрузке покрытия снегом или же, как потолочные балки мансарды.

Затем устанавливаем кобылки. Это делается по тому же принципу, как и установка стропил. Сначала устанавливаются крайние, затем на шпагат натягиваются все остальные. Они обязательно нужны, поскольку при загнивании покрытия их сменить гораздо проще, чем разбирать всю крышу.

На кобылки прибивают доску подола, которая нужна от задуваний ветра и попадания осадков под кровлю.

На места, где вы хотите поставить окна, стропила следует прикреплять поперечными брусками, которые будут также частями проема для крепления оконной рамы.

Сверху стропил прибиваются рейки для обрешетки, шаг обрешетки зависит от материала для кровли. Поверх обрешетки прикрепляем скобами полиэтиленовую пленку в качестве гидроизоляции внахлест слоями снизу вверх. Сверху накладываем теплоизоляцию из минеральной ваты.

Можно выстилать кровлю снизу вверх. На местах излома кровля верхнего ряда должна находиться выступами под настилом нижнего ряда.

И в заключение работы устанавливается конек, причем он должен быть таким, чтобы попадание осадков под кровлю было сведено к нулю.

Также не забывайте про вентиляционные окошки и про оконные проемы.

Преимущества и недостатки мансардной крыши

Наличие мансарды в загородном частном доме имеет ряд как преимуществ, так и недостатков.

Главным преимуществом мансарды — второго этажа является увеличение жилой или полезной площади небольшого дома. Также подобное решение делает дома более привлекательным с архитектурной точки зрения.

А вот и недостатки такого решения:

  1. сокращение полезного пространства в углах покрытия. Если используются ломаные линии ската, то проблема частично решаема;
  2. отсутствие возможности сооружения полноценных окон, а мансардные окна невелики и дорогие;
  3. очень сложный монтаж конструкции, зачастую сложность монтажа гораздо выше, чем процесс сооружения. Также при неправильном монтаже мансардная крыша будет протекать чаще обычной;
  4. более высокая стоимость крыши, нежели обычной чердачной.

Но, несмотря на это, сделать мансардную кровлю желающих меньше не становится. При правильном подходе, это решение очень стильное и разумное, тем более, если ваш загородный домик сам по себе небольшой.

Мансардная крыша своими руками пошагово

Мансардная крыша представляет собой оптимальный метод увеличения полезной площади дома. При этом затраты будут минимальными. При устройстве такой конструкции можно оборудовать еще одну или несколько жилых комнат. Часто на мансарде устраивают детские комнаты или кабинет. Комфортабельное помещение на чердаке может выполнять функцию гостиной.

При обустройстве мансарды важно помнить несколько принципов, которые помогут создать комфортное и практичное помещение. Мансардная крыша представляет собой определенным образом обустроенный чердак. При создании такой конструкции важно внимательно подойти к этапам теплоизоляции, перепланировки и вентиляции помещения на крыше. Видео строительства мансардной крыши своими руками (пошагово) можно найти в конце статьи.

Преимущества и недостатки решения

Решая обустроить мансардное помещение, нужно знать особенности его постройки. К преимуществам мансардных комнат относятся:

  • На чердаке появляется дополнительная комната. Ее можно оборудовать в зависимости от вкусовых предпочтений и назначения.
  • Небольшие затраты. Постройка мансардного помещения не встанет в большую сумму. Такая работа будет равноценна возведению пристройки у дома. При этом полезная площадь дома расширяется.
  • Отличный вид из окна. Привлекательные пейзажи за окном чердачного помещения никого не оставят равнодушным.

Если рассматривать минусы устройства мансарды, следует вспомнить о необходимости дополнительного обогрева комнаты.

Виды мансардных крыш

При проектировании мансардного этажа важно позаботиться о выборе типа крыши. Нужно разобраться не только в выборе внешнего вида конструкции, но и в способах ее обустройства. Существует несколько вариантов, наиболее приемлемых при создании мансардной крыши. Их можно выбирать только при учете особенностей дома:

  • Двускатная крыша. Такие конструкции являются простыми. Они имеют два ската. Под двускатными крышами довольно просто оборудовать мансардные помещения. поскольку такие конструкции являются довольно простыми, сложностей при их планировке не возникает. Основным минусом подобных крыш является небольшое пространство мансардных комнат. Это обусловлено расположением потолков под углом.
  • Ломаная двускатная крыша. Главной отличительной чертой таких конструкций является наличие четырех скатов. Их размещают под разными углами. Такие крыши сложнее строить, чем обычные двускатные конструкции. Однако и пространства в мансарде будет намного больше.
  • Одноуровневая мансардная крыша. Эти крыши устраивать еще сложнее. Однако при правильном подходе и следовании советам профессионалов можно возвести мансардную крышу, под которой будет просторное и комфортабельное помещение. Такая крыша смещена в одну из сторон чердачной комнаты.
  • Двухуровневая крыша. Подобный тип крыш конструировать сложнее остальных. Проект конструкции составляется вместе с планом мансардных помещений. Это обусловлено расположением комнат на разных уровнях дома.

Важно разобраться с устройством мансардной крыши, которую решено сделать.

Устройство мансарды

Каждая крыша имеет свои особенности конструкции. Однако мансардные конструкции обладают рядом общих черт и с простыми скатными сооружениями. Их важно знать, приступая к работе:

  • Кровля. Этот элемент крыши является защитным барьером всей конструкции. Кровля исключает проникновение в чердак осадков и воздействие непогоды.
  • Обрешетка. Она изготавливается из деревянных досок. Именно на обрешетку и укладывают кровельный материал.
  • Коньковый прогон. Он представляет собой верхнюю часть крыши.
  • Стропила. Они могут выполняться разных типов – наслонными и висячими. Каждое из таких стропил имеет свои особенности. Для мансардной крыши выбираются наслонные изделия.
  • Внутренние опоры. Чтобы крыша была прочной и устойчивой, ее следует подпереть вертикальными балками.
  • Слой изоляции. Между кровлей и стенами помещения укладывают пирог изоляции. Он включает несколько слоев. За счет этого соблюдается определенный температурный режим в мансардной комнате. В пирог заключают тепло-, гидро- и шумоизоляционные слои.

Зная устройство крыши, можно приступать основным работам. Фото возведения мансардной крыши своими руками (пошагово) помогут разобраться с этапами процесса.

Технология строительства мансарды

Нередко архитекторы при составлении проекта мансардной крыши, не принимают во внимание погрешности системы вентиляции и изоляционного слоя. Если имеются такие ошибки, результат может оказаться плачевным. Уже спустя несколько лет, крыша станет протекать. Поскольку мансарда довольно близко располагается к стене внутри помещения, довольно трудно обеспечить оптимальный уровень теплообмена. В конструкцию мансарды обязательно должны входить такие элементы, как теплоизоляция и вентиляция.

Важно! Элементы стропильной системы следует заранее обработать различными средствами защиты, которые снизят воздействие огня и микроорганизмов.

Теплоизоляционный слой выполняется толщиной 20 см. Это обусловлено холодным климатом в большинстве регионов России. Кроме того, при создании хорошей теплоизоляции летом под мансардной крышей будет прохладно. Преимущества такого решения говорят о необходимости выбора качественного защитного материала.

Кроме того, понадобится создать и систему вентиляции крыши. Летом, когда температура будет довольно высокой, кровля будет сильно прогреваться, это может сделать пребывание в мансарде довольно некомфортным. При правильно оборудованной системе притока и отвода воздуха находиться в помещении станет гораздо приятнее. Это же решение и позволит защитить крышу от разрушения. Слой шумоизоляции укладывается для создания тихой и комфортной обстановки внутри мансарды. При этом не будет сильно слышно дождя, града или сильного ветра.

Совет! когда выполняется укладка изоляционных материалов, лучше проводить работу с опытным монтажником. Это позволит избежать ошибок.

Этапы строительства мансарды

Пошаговая инструкция по устройству мансардного этажа подразумевает выполнение ряда тонкостей технологии. Для сооружения мансарды необходимо иметь хотя бы минимальный опыт строительных работ. Постройка чердачного помещения окажется существенно сложнее, чем в случае с обычной крышей. Это обусловлено необходимостью соблюдения нужных углов скатов. Разобраться, как своими руками построить мансарду в частном доме, можно после изучения плана постройки.

Начинать нужно с составления проекта мансардного этажа. Для этой цели лучше пригласить специалиста, который сможет точно рассчитать нагрузки и установить необходимые размеры элементов. При наличии определенных знаний все расчеты можно выполнить в специальной программе. Понадобится также рассчитать уклоны крыши и предполагаемые нагрузки. Для безошибочного выполнения работы потребуется изучить книгу «нагрузки и воздействия на здания и сооружения».

Возведение стропильного каркаса

При выполнении этого этапа работ понадобится пригласить 2-3 работников. Устройство кровли лучше начать с укладки мауэрлатных брусьев. Их фиксируют по всему периметру дома. Для мауэрлатов выбирают брусья 100х100 мм.

Затем монтируют каркас будущей мансардной комнаты. Его вертикальные элементы станут служить опорными стойками для стропильной системы. Сначала с двух сторон устанавливаются вертикальные опоры. Их фиксируют к продольным балкам. Для соединения нужно использовать металлические уголки и саморезы.

Совет! В процессе таких работ лучше пользоваться шуруповертом. Это значительно ускорит ход работы.

В результате таких действий получаются две арки. Их следует соединить при помощи бичевки. Она должна располагаться строго горизонтально. Даже при небольшом наклоне бичевки одну из арок придется укорачивать. Затем на определенном расстоянии друг от друга следует установить другие арки. Чтобы закреплять перемычки, используют штампованные уголки.

Затем устанавливаются верхние стропила. Такая работа является довольно сложной. Стропила следует монтировать таким образом, чтобы они были установлены под определенным уклоном. Сначала выполняется шаблон из досок. Нужно, чтобы они соответствовали соединенным стропилам. При использовании такого шаблона нужно подрезать стропила, находящиеся на земле. Затем они устанавливаются в нужное место. Установка стропил осуществляется с учетом постройки внутренней мансардной комнаты.

Оканчивается установка стропильной конструкции прибиванием обрешетки. Обычно ее выполняют из фанеры или ДСП.

Утепление мансардной кровли

После завершения работ по установке стропильной системы и обрешетки можно создавать изоляционный слой. Пленку пароизоляции укладывают изнутри кровли. Ее фиксируют к стропилам на строительные скобы. После выполняется теплоизоляция. Необходимо следить за плотностью укладки утеплителя на поверхности стропил. Не должно быть щелей, из-за которых в будущем могут возникнуть проблемы с конденсатом и теплозащитой помещения. конструкцию обрешетки крепят на теплоизоляцию с промежутком между досками в полметра.

Сверху на стропила укладывают гидроизоляцию. Она будет защищать мансарду от попадания влаги. На слой гидроизоляции укладывается кровельное покрытие. Такая схема кровельного пирога служит оптимальной при устройстве мансарды.

Внимание! Во время строительства важно позаботиться о соблюдении требований безопасности.

Как видно, возведение мансардной крыши представляет собой серьезную работу. От степени серьезности, с которой подходить к работе, зависит долговечность сооружения. Можно найти массу примеров, какую конструкцию и внешний вид может иметь мансарда. Среди различных ее видов можно подобрать наиболее подходящий вариант. Если необходимо создать оптимальное дневное освещение, следует установить окно больших размеров. Часто его форма выбирается круглой или квадратной. В любом случае перед работой следует тщательно подготовиться и составить проект будущей постройки.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы. К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия. Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса. Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность.

Отправить комментарий

Мансардная крыша своими руками — конструкция и чертежиСтройкод

Существует большое количество вариантов крыш. Сегодня наиболее популярной является мансардная крыша, отличающаяся конструкцией, простотой установки. Мансардная конструкция решает все первоочередные задачи, стоящие перед кровлей: снижение тепловых потерь, максимальное использование площадей. Такая кровля придаст любому дому оригинальности.

Разновидности мансард

Мансарда – это помещение, половым основанием которого является межэтажное перекрытие, а в качестве потолка выступают скаты крыши. Мансарды отличаются между собой в зависимости от конструкции крыши:

  • Симметричные одноуровневые мансарды с двускатной или ломаной кровлей.
  • Несимметричные одноуровневые мансарды.
  • Асимметричные двухуровневые мансарды.

Односкатная, двускатная мансарда

Односкатная мансарда состоит из плоских поверхностей с небольшим наклоном. Создавать проект для такой мансарды намного легче, но в таком помещении будет достаточно малополезного пространства.

Вариант двускатной мансарды тоже не представляет особых конструктивных сложностей, при ее проектировании целостность кровельной конструкции не нарушается, что дает возможность значительно снизить стоимость обустройства помещения. Параметры самой мансарды также являются минимальными.

Двухскатная ломаная конструкция предоставляет возможность увеличить полезное пространство мансардного помещения, но все равно для него выделяется достаточно малая площадь.

Сложные конструкции мансард

Одноуровневая мансарда с выносными консолями имеет более сложную геометрию. Проектирование таких конструкций сопровождается с определенными сложностями. Помещение имеет уже намного больший объем, а внешняя вертикальная стена предоставляет возможность устанавливать в мансарде высококачественные оконные конструкции. Главная особенность такой мансарды в том, что существует возможность ее вертикальную стену выдвигать за границы фасада здания. Это позволяет значительно расширить площадь помещения.

Двухуровневая мансарда с выносными консолями еще более сложный проект. Одним из вариантов может быть двухуровневая мансарда с двумя отдельными помещениями благодаря эффективному распределению свободной площади. Спроектировать такую конструкцию для своего дома непросто.

Конструктивные особенности стропил для мансардных крыш

Установка мансардной крыши начинается с монтажа стропильной системы. Стропила могут быть висячими, наклонными.

Наклонные стропила представляют собой треугольник, полученный нижней частью ската и стеной. Установка такой конструкции возможна только при присутствии внутри мансарды несущей стены. Если таковая отсутствует или же дистанция от стены до края мансарды больше 7 метров, тогда используются висячие стропила, которые снизу ограничены потолочными балками мансардного помещения, а сверху состоят из части кровельного ската.

Установка стропил – это первый этап при обустройстве мансарды. Обязательно предварительно просчитываются все нюансы установки конструкции. К примеру, возможность выполнения мансардной комнаты вместо готового чердачного помещения, зависит от определенных факторов: типа фундаментного основания, качества подстилочной поверхности, состояния самого здания.

В конструкцию стропильной системы входят следующие элементы:

  • Стропила
  • Обрешетка
  • Лежень
  • Стойки
  • Мауэрлат
  • Коньки
  • Подкосы
  • Крепежные элементы
  • Кровля
  • Прочие дополнительные компоненты

Правила монтажа стропильной системы

При возведении стропил необходимо помнить о следующих моментах:

  • Сечение балок для стропил, прочих каркасных составляющих, не должно быть менее 100х100 мм.
  • Использование гидроизоляционного материала, которым может быть рубероид, толь, является обязательным.
  • Основные несущие узлы системы стропил соединяются при помощи специальных скоб повышенной прочности, дополнительно осуществляется обвязка толстой стальной проволокой.
  • Влажность строительного материала из древесины, применяемого в конструкции мансарды должна быть менее 15 процентов.
  • Деревянные элементы мансардной крыши деревянного дома обязательно подвергаются обработке специальными пропитками против возгорания, антисептиками.
  • Для каркаса рекомендуется использовать строительные материалы, изготовленные из хвойных пород деревьев, потому что они являются наиболее устойчивыми к неблагоприятным воздействиям природной среды.

Стадии обустройства системы стропил

  • Первоначально устанавливается верхний брус сечением 100х100 мм, но при возможности лучше воспользоваться брусом с сечением 150х150 мм. К стойкам его закрепляют саморезами, специальными гвоздями, металлическими скобами. Этот брус является подстропильной рамой.
  • Далее устанавливается мауэрлат. Данный элемент отвечает за перенос нагрузки на несущие стены здания с мансарды, предупреждает опрокидывание крыши в периоды сильных ветров. Конструкция мауэрлата состоит из брусьев, минимальное сечение которых составляет 100х150 мм, досок, допустимая толщина которых 50 мм и более. Укладка брусьев осуществляется по всему периметру крыши, затем они закрепляются к стене. В качестве крепежных элементов можно использовать железные скобы или саморезы, но лучше использовать одновременно оба элемента крепления. Также дополнительно можно закрепить мауэрлат к стене толстой металлической проволокой (для этого ее необходимо зафиксировать в верхнем кирпичном ряду еще при возведении стен здания). Чем прочнее мауэрлат связан со стеной, тем качественнее, надежнее мансарда. Под брусья мауэрлата обязательно укладывается гидроизоляционный материал, а сами брусья подвергаются обработке гидроизоляционной пропиткой, антисептиком.
  • Следующий этап устройства мансардной крыши – установка стропильных ног. Они чаще всего покупаются уже готовыми, но при желании и наличии свободного времени, чтобы немного сэкономить собственные финансы их можно сделать самостоятельно. Перед осуществлением монтажа данных элементов стропильной конструкции эти на мауэрлате выполняется разметка с указанием точек крепления стропильных ног. При этом необходимо выдерживать расстояние между точками крепления – 150 мм. Данная процедура значительно ускорит, упростит выполнение монтажных работ на этой стадии.
  • Монтируем краевые стропила, при этом особенное внимание уделяем линии схождения края фронта с верхом стропил. Для стропил необходимо использовать доски хорошего качества: ширина – 150 мм, толщина – 40 мм, допустимая норма брака на один метр – до трех изъянов. После монтажа краевых стропил, на них натягивается уровневая веревка. Остальные стропильные ноги будут устанавливаться именно по ней.
  • После завершения монтажа всех стропильных ног осуществляется соединение их воедино. Для этого производится прогон всех стропил по верхним точкам. Далее устанавливается коньковая балка, если кровля имеет длину более 7 метров, в остальных случаях этот элемент кровельной конструкции не является обязательным.
  • На стадии обустройства стропил мансардной крыши в ее конструкцию производится закладка рам для дальнейшей установки мансардных окон.
  • Если кровля получается ниже семи метров, тогда устанавливаются дополнительные растяжки вверху стропил. Они будут впоследствии выполнять функцию потолочных балок мансарды, и укрепят кровельный каркас.

Система стропил смонтирована. Осталось сделать обрешетку, гидробарьер, уложить утеплитель, накрыть каркас кровельным материалом. Крыша мансарды готова в полном объеме, можно приступать к выполнению отделочных работ внутри мансарды.

Мансардные окна

Представители СНиПа рекомендуют брать площадь мансардных окон от 10% площади пола, но не меньше. Поэтому для каждого отдельного помещения мансарды необходимо предусмотреть оконную конструкцию.

Монтаж мансардных окон

Из всех вариантов обустройства окон в мансардной крыше своими руками, легче всего осуществляются наклонные конструкции, главное — должным образом организовать гидроизоляцию на участках примыкания. Так как на наклонные окна предполагается существенная нагрузка в результате атмосферных осадков, то необходимо использовать только оконные конструкции, специально предназначенные для мансард. Такие окна оборудуются армированным стеклом, усиленной рамой.

Преимущество наклонного окна для мансарды:

  • Свет поступает в помещение в достаточном количестве
  • Не усложняется рельеф кровли, она остается ровной
  • Монтаж производится без особых затруднений

В случае планирования установки подобной оконной конструкции, необходимо запомнить, что ее площадь с увеличением угла наклона тоже увеличивается.

Чем круче наклон оконной конструкции по отношению к половому основанию, тем высота окна должна быть меньше.

Ширина оконной рамы изготавливается на 45-55 мм меньше шага стропил. Такое окно можно легко установить без нарушения конструкции кровельного каркаса. Если взять окно шире, тогда над ним придется дополнительно устанавливать усиленную балку. Если существует необходимость в установке окна большой площади, то лучше рядом установить два окна меньшей в два раза площади. Они тоже будут иметь неплохой вид, но проблем с эксплуатацией в таком случае будет значительно меньше.

Две небольшие оконные конструкции, установленные рядом, смотрятся не хуже одного окна больших размеров.

При выполнении монтажа окна-дормер становится сложнее геометрия кровли: с боков, сверху кровельной конструкции появляется ендова, из-за чего конструкция стропил усложняется. Также появляются трудности при монтаже самого кровельного материала. Как правило, ендовы – это наиболее вероятные участки протеканий, поэтому их установка требует тщательного планирования, особенного внимания при выполнении монтажа. В регионах, в которых выпадает ежегодно большое количество снега, рекомендуется над оконными конструкциями сооружать специальные держатели снега.

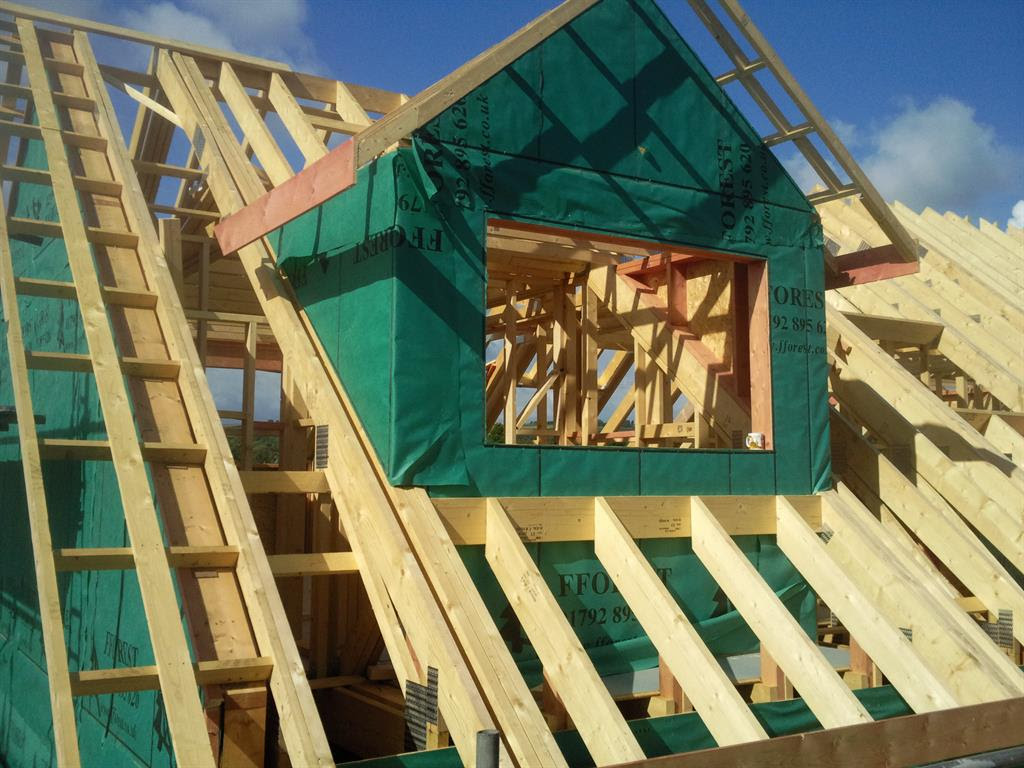

Установка в крыше мансарды вертикального окна-дормера

Преимущества данной оконной конструкции в том, что у окна можно стоять, не сгибаясь. Но через них проходит меньше света, усложняется рельеф кровли, в результате эксплуатация крыши сопровождается большими проблемами.

Утопленная конструкция окна

Такие окна применяются в том случае, если через них планируется выход на балкон, в остальных – не рекомендовано. Они пропускают недостаточное количество света для нормального дневного освещения помещения, геометрия кровли становится сложнее, соответственно усложняется обслуживание крыши в процессе эксплуатации.

Мансардное окно в торцевой части

Это наиболее простой вариант: нет необходимости в использовании армированного стекла, использования дополнительной усилительной рамы, достаточно установить высококачественное стекло. Чаще всего на мансардах дачных домов используют именно такие оконные конструкции – это бюджетный вариант мансардного окна, которое без особого труда можно установить самостоятельно.

Утепление кровли мансард

Так как мансарда является жилой комнатой, используемой на протяжении всего периода года, а все ее поверхности контактируют с внешней средой, конструкция мансардной крыши требует обязательного утепления в несколько слоев: пароизоляционный, гидроизоляционный, теплоизоляционный.

Часто в качестве утеплителя используют минеральную вату, так она имеет наиболее доступную стоимость. Утеплительный материал укладывается в свободное пространство между стропилами на предварительно уложенный пароизоляционный слой, а уже на него производится укладка гидроизоляционного материала. Между слоями обустраиваются воздушные каналы, которые в процессе эксплуатации будут обеспечивать вентиляцию. Они выводятся в районе конька.

При выполнении утепления мансардного помещения главное помнить, что от качества выполненных работ, обустройства вентиляционной системы будет зависеть комфортабельность пребывания в данной комнате.

Вывод

Благодаря современным строительным технологиям, использованию высококачественных стройматериалов возвести прочную и надежную мансардную крышу своими руками по чертежу достаточно просто. Но для этого первоначально необходимо создать грамотный проект конструкции, произвести точный расчет всех конструктивных деталей. Особенное внимание при этом рекомендуется уделить стропильной системе.

чертеж и монтаж кровли фото, видео

Мансарда своими руками фото

Расширение жилого пространства в частном доме после завершения строительства вызовет массу проблем, включая перепланировку и связанные с ней затраты. Но если срочно понадобилась дополнительная комната, выход есть. Мансардная крыша своими руками, возведенная над домом, позволяет увеличить жилую площадь без достраивания дополнительного этажа.

Мансардная крыша своими руками чертежи

Мансардная крыша несколько отличается от обычной. Ее конструкция ориентирована на получение нужных объема и высоты помещения. Для достижения этой цели мансарды чаще всего делаются по двухскатной ломаной схеме.

Мансардная крыша своими руками чертежи

На форму, угол наклона и конструкцию, которую имеет ломаная крыша, влияют такие факторы:

  • высота снежного покрова и максимальный уровень осадков в вашей местности – чем он выше, тем больше должен быть угол наклона скатов;
  • расчетная толщина звуко- и теплоизоляции – толстый слой утеплителя имеет приличный вес, что влечет за собой необходимость дополнительных крепежных элементов;
  • в некоторых случаях монтаж мансардной крыши своими руками предусматривает пристройку наружного лестничного марша, что также может отразиться на ее конструкции.

Технические термины и правила безопасности

Ломаная крыша своими руками собирается из элементов, большинство которых имеют свои исторические названия:

  • Брус, размещенный вдоль стен, играющий роль опоры для стропил, называется мауэрлат.
  • Деревянные брусья, образующие скат кровли, носят название стропил.
  • Элементы жесткости, соединяющие между собой отдельные стропила и распределяющие усилие нагрузки между ними, образуют подвеску.
  • Плоские доски, фанера, плиты ДСП и другие материалы, на которые укладывается черепица, профнастил или аналогичный кровельный материал, называется обрешеткой.

Строительство кровли мансардного типа

При работе на высоте очень важно следить за собственной безопасностью. Для этого следует:

  • использовать крепежный пояс;
  • тщательно закреплять леса при установке;
  • не оставлять без присмотра, в особенности включенным, электро- и другой инструмент;
  • следить при подъеме и перемещении тяжелых грузов за помощниками и желательно всегда быть в зоне их видимости;
  • не оставлять незакрепленные детали на скатах крыши;
  • стараться не отвлекаться на сторонние дела при работах на высоте.

Мансарда своими руками фото: строительство каркаса

Мансардные крыши начинают строиться с основы — мауэрлата. Его укладывают по верхней части стен для связывания коробки дома и конструкции кровли. Если дом не кирпичный, а сделан из дерева, или его последний этаж венчает деревянная часть, то мауэрлатом может служить верхнее бревно или брус.

Соединение стены и основания в этом случае производится за счет больших скоб, мощных накладок, гвоздей или стяжек. В старую кирпичную кладку или бетонную стену шпильки или анкеры, на которые садится брус мауэрлата, загоняются намертво, а при постройке новой стены – монтируются в процессе кладки.

Строительство каркаса мансандры

Мауэрлат изготавливается только из хвойных пород дерева. Брус имеет сечение 100 — 150 квадратных сантиметров. Хвойная древесина отличается своей долговечностью, устойчивостью к нагрузкам и более высокой стойкостью к влажности воздуха.

Между мауэрлатом и стеной должна быть гидроизоляция.

Это может быть слой толстого рубероида или прочной водонепроницаемой мембраны. Благодаря гидроизоляции, крыша с мансардой будет защищена от излишней влажности и порчи древесины. При монтаже мауэрлата нужно обеспечить строгую горизонталь его поверхности. Она станет основой для выставления вертикалей и горизонталей конструкции крыши.

Внутренний каркас крыши

Балки перекрытия укладываются на основание так, чтобы их концы выступали за линию стены на 30-50 см. Они делаются из хвойных пород древесины, из бруса с сечением не меньше 100х200 мм. Крепление балок к мауэрлату делается стальными уголками, скобами и другим и прочными метизами.

Для большей прочности в месте соединения брусьев можно выбрать карманы углублений и проложить их одним слоем рубероида. Для обеспечения горизонтали лучше вначале уложить две крайние балки, а остальные ровнять по натянутому шнуру. Выравнивание делается путем подтесывания и подбивания под брусья небольших клиньев, деревянных прокладок.

По принятым нормам шаг между балками может колебаться от 50 до 100 см. На практике строительство мансардной крыши своими руками привязано к размерам используемых материалов, и шаг между балками подгоняют под ширину межэтажного листового звуко-теплоизолирующего материала, например, – строительной ваты. Концы, выступающие за предел стены, обрабатывают водоотталкивающими защищающими препаратами.

Внутренний каркас крыши

Стойки, на которые будут опираться лаги, вертикально устанавливают на балки перекрытия. Они делаются из бруса 100х100 или 100х150 мм. Вертикальное положение стоек контролируют уровнем или отвесом. Строительство мансарды требует обязательного контроля размещения верхних концов стоек в одной горизонтальной плоскости.

Фиксирование делают временными или постоянными укосами, как в продольном, так и в поперечном направлении, по отношению к осевому сечению крыши. Для укосин берутся любые, достаточно прочные доски или обрезки тонкого бруса. В результате получится два ряда стоек, равных по высоте и параллельных между собой.

Сверху на них, в одну линию с мауэрлатом, укладываются прогоны – доски с сечением 50х150 мм. Обычно на них приходится место излома кровли. Существуют и другие конструктивные решения, но такая ломанная мансардная крыша своими руками наиболее проста в реализации.

Прогоны параллельных рядов соединяются между собой затяжками. Система затяжка-прогон-балки образует жесткий скелет прямоугольного жилого помещения. Затяжки работают на растяжение и не несут поперечной нагрузки. Поэтому для них можно взять толщину доски 50 мм, а ригеля – 150 мм. Чтобы исключить провисание, устанавливается он на ребро.

Стропила

Само строительство крыши мансардного типа начинается с этапа постройки стропильной системы. При достаточном опыте стропила лучше собирать на земле и подавать наверх для их последовательного закрепления на прогонах и мауэрлате. Более простой, но трудоемкий способ – собирать их по месту прямо наверху.

При этом каждая доска нижних стропил прикладывается и подрезается по месту, после чего крепится в нижней части к основанию и выступающим частям балок, а вверху – к прогонам. Горизонтальность монтажа контролируется по натянутой веревке. Крепление выполняется гвоздями, саморезами по дереву, стальными накладками и скобами. Нижняя часть стропильной ноги должна выходить за пределы стены на 30-50 см. Это будет основа для подбивания кобылок, образующих свисающую часть кровли.

Ломаная мансардная крыша своими руками

Верхняя часть стропильной системы образуется висячими стропилами. Их также можно собирать на земле и подавать наверх уже готовый угол. После присоединения к нижним стропильным ногам, конек каждого угла посредством бабки жестко крепится к центральной части затяжки.

Под своим весом верхняя часть стропильной системы образует прочную саморегулирующуюся систему, подобную раскрытому зонтику. Благодаря этому, любые колебания кровли будут компенсироваться пружинистостью. Если ширина мансарды достаточно большая – по верхнему соединению стропил подбивается конек. При малой ширине — его роль могут играть крайние верхние доски обрешетки.

Обшивка фронтонов

Обшивка фронтонов может производиться любым листовым материалом или досками. При их подшивании оставляют места для оконных и, при необходимости, дверных проемов. В них обустраивают усиливающий каркас, соответствующий размерам оконной или дверной рамы. Одновременно к нижним частям стропильных ног подбиваются кобылки – удлиняющие доски, образующие свес кровли.

Обустройство обрешетки и утепление

Тип обрешетки зависит от характеристик выбранного вида крыши. Если это мягкая мансардная кровля или битумная черепица, то конструкция должна быть сплошной или с минимально возможными зазорами. Для твердого покрытия их размер и шаг обрешетки указывается производителем конкретных кровельных материалов.

Обустройство обрешетки и утепление

Под основание для крепления черепицы монтируется гидроизоляция. Доски желательно густо обработать влагозащитным препаратом. Фанера и другие хвойные листовые материалы должны быть водостойкими.

Утепление

Ломанная мансардная крыша позволяет ограничиться утеплением жилого помещения сверху и по бокам. При этом нижняя часть кровли будет хорошо вентилироваться, что не даст накапливаться влаге и конденсату. За счет подстропильных пустот мансарда своими руками будет защищена летом от перегрева, а зимой – от переохлаждения.

Внутренняя обшивка мансарды

Для внутренней обшивки мансардного помещения используется деревянная или пластиковая вагонка, фанера, тонкие листы ДСП или ДВП. Применять тяжелые облицовочные материалы не следует, поскольку вся нагрузка от их веса ложится на деревянные балки.

Итог

Мансарда, построенная своими руками, будет наиболее полно отвечать вашим требованиям и позволит максимально использовать чердачную площадь для организации жилого помещения.

Мансардная крыша своими руками пошагово видео

Мансардная крыша своими руками: пошаговая инструкция + видео



Каждый домовладелец старается максимально эффективно использовать полезное пространство своего дома. Устройство мансарды в подкрышном пространстве – лучшее тому подтверждение. Для тех, кто только планирует создание такого помещения, подскажем, что речь идет об оформлении чердачного помещения таким образом, чтобы оно стало пригодным для проживания. Выгода от такого решения очевидна – жилая площадь дома увеличивается, при этом затрачивается сравнительно небольшой финансовый ресурс. Немаловажно, что может быть устроена мансардная крыша своими руками – чертежи в качестве примера и описания к ним вы найдете в настоящей статье. Ну, а дальше все зависит от вашего старания и желания.

Оглавление:

  1. В чем особенность крыши с мансардой
  2. Проектирование чердачной крыши
  3. Виды стропильных систем крыши с мансардой
  4. Формы чердачных крыш
  5. Вентилируемые/невентилируемые системы

В чем особенность крыши с мансардой

Расскажет о том, что такое мансардная крыша конструкция стропильной фермы. Ключевая функция такой многокомпонентной системы – опора для кровли, при этом полученная нагрузка передается несущим стенам и перегородкам здания.

В идеале крыша этого типа должна иметь скаты с разными углами, что собственно и увеличивает объем полезного пространства. А, еще для чердачной комнаты являются обязательными такие строительные мероприятия, как звукоизоляция стен, их теплоизоляция и защита от влаги.

Важно! Многие технические параметры, касательно устройства крыши, в том числе и мансардного типа отражены с СНиПах №2.09.04-87 «Административные и бытовые здания».

Проектирование чердачной крыши

  • Даже непрофессиональному строителю при создании крыши не обойтись без разработки проекта будущего объекта. В нем отражается геометрическая форма конструкции, габаритные размеры, величина углов наклона скатов.
  • Кроме чертежей, проект содержит перечень материалов, их количество, а в идеале и их стоимость.
  • Кровельная система не может быть реализована без устройства теплоизоляции. При правильном подходе к решению задачи, необходимо выполнить теплотехнический расчет, а на его основе уже подбирается утеплитель для мансардной крыши. Законодатель регламентирует устройство кровельной теплоизоляции в СНиПах №II-3-79: «Строительная теплотехника».
  • Расчетная часть – определение прочностного ресурса будущей конструкции, также является неотъемлемой частью проекта мансардной крыши. Расчетным путем определяются сечения стропильных элементов, балок перекрытий и иных компонентов.



Внимание! Для расчетов можно пользоваться специальными программами, однако к ним можно прибегать, если есть уверенность в том, что все исходные данные верны. Не допускается какое-либо упрощение представленных расчетных схем, поскольку это отрицательно скажется на прочностных качествах будущей крыши. Если не уверены на данном этапе в собственных силах, рекомендуем привлечь профильного специалиста.

Отдельное внимание нужно уделить подбору внешнего кровельного покрытия. Оно не должно излишне перегружать систему, вместе с тем должно обладать долговечностью, безопасностью и презентабельностью.

Виды стропильных систем крыши с мансардой

Вариант # 1 Висячие стропила
  • Основную нагрузку такой стропильной конструкции принимают на себя две опоры – внешние стены строения. При этом ключевой расчет делается на то, что деревянным балкам свойственно сжиматься/сгибаться, а значит необходимости в промежуточной опоре нет. Создаваемая горизонтальная нагрузка перераспределяется на стены.
  • Стропильные балки соединяются между собой с помощью затяжек – металлических или деревянных. Эти элементы располагаются чуть выше основания стропильной ферми или в самом ее низу. От уровня расположения затяжек зависит надежность и прочность конструкции.
  • Величина пролета стропильной системы не должна превышать 8 метров. Чтобы уменьшить прогиб стропильных ног в пролетах такой длины, параллельно затяжкам врезаются ригели.
  • Если пролеты больше, то целесообразным является монтаж, так называемых «бабок» – вертикальных опор с двумя подкосами.
Вариант # 2 Наклонные стропила

Важно! Монтаж наклонных стропил допускается только в том случае, когда расстояние между несущими стенами не превышает 6 метров. Ели выполняется дополнительная опора, то это расстояние может достигать 12 метров, если опор две, то 15 метров.

  • Стропильные конструкции наклонного типа актуальны для строений, имеющих внутренние несущие стены. Опорами для стропил в этом случае будут служить и наружные стены здания, и внутренние. Если решено применить наклонные стропила для здания без внутренних перегородок, то потребуется специально создавать опоры, которые потом можно задекорировать, к примеру, под колонны. Такой конструкции чаще всего отдают предпочтение по причине ее доступности с точки зрения финансов – она самая дешевая.
  • Стропила или специально собранная ферма могут быть установлены непосредственно на стену. Для этого используется мауэрлат – опорный брус. Вверху фермы и стропила собираются воедино прогоном, на который устанавливается конек. Прогон изготавливается из бруса – для деревянной стропильной системы или из металла – для металлической.
  • Повышенная прочность крышной системы обеспечивается за счет монтажа деревянных стропил к стене с использованием проволоки. Здесь стоит учесть, что формировать жесткие соединения нельзя, поскольку изменения температурного и влажностного режима на древесину в любом случае окажут определенное влияние и она с течением времени изменит свои геометрические размеры. Прокладка стропильных ног наружу выполняется сквозь специально обустроенные в стене пазы.

Внимание! Все деревянные конструктивные элементы, прежде чем будут задействованы при устройстве стропильной системы, независимо от ее типа, должны быть обработаны специальными защитными составами, придающими им огнестойкость и влагостойкость.

Формы чердачных крыш

Наклонные крышные конструкции разнятся по числу скатов и конфигурации. С учетом этого выделяют системы:

Односкатные

Несущая конструкция, сформированная стропилами, опирается на внешние стены строения, причем имеющие разную высоту. Как правило, такие кровельные модификации применяют при постройке веранд, террас, складских помещений и построек хозяйственного предназначения. Справедливости рад надо отметить, что современная фасадная «мода» все чаще предлагает односкатные крыши и для жилых домов, дополняя их оригинальным декоративные оформлением.

Двускатные

Двухскатная мансардная крыша, которую еще по причине специфического инженерного решения называют щипцовой, и в профессиональной среде, и среди рядовых домовладельцев считается «классикой жанра». Ее конструкционные вариации мы описали выше – висячую и наклонную. При формировании такой кровли может быть реализован равномерный/неравномерный наклон ската То же самое относится и к возможным вариациям размера карнизных свесов.

Важно! Ломаная мансардная крыша – это разновидность стандартной двускатной кровли. Ее отличительные черты – разделение ската на две части различного уклона. Такой подход позволяет максимально рационально использовать подкровельное чердачное пространство. Оптимальные углы для такой конструкции – 30 градусов и 60 градусов. Ломаная система позволяет уменьшить общую нагрузку на несущие конструкции здания, а также исключить скопление снега и воды на поверхности кровли.

Вальмовые

Принадлежат к четырехскатному типу крыши. Два ската имеют трапециевидную форму, а две торцевые поверхности – треугольники (вальмы). В качестве модификаций представлены:

  • полувальмовая крыша;
  • датская крыша – двускатная + вальмовая.
Шатровые

Характеризуются 4-мя скатами, выполненными в виде равнобедренных треугольников, сходящихся вверху в одной точке. Ключевая необходимость – соблюдение симметричности. Являются отличным решением при возведении квадратных или формы многоугольника построек.

Многощипцовые

Такие системы подходят для зданий со сложной разноугольной конфигурацией. Они отличаются большим числом:

  • внутренних углов-ендов:
  • образующихся на пересечении скатов ребер.
Купольные

Купольная или коническая мансардная кровля характерна для круглых зданий.

Вентилируемые/невентилируемые системы

Ее один важный нюанс, который мы не могли не осветить – необходимость устройства вентилируемой кровли. Этот вариант крайне актуален для зданий, находящихся в местности с повышенным уровнем влажности. При возведении кровли между утеплителем и финишным кровельным покрытием целесообразно создать воздушную подушку. Технологий ее устройства несколько, и они все рассмотрены на страницах нашего сайта. В регионах с сухим климатом обустраивается обычная невентилируемая крыша, о принципах создания которой мы также многократно рассказывали.

Также обращаем ваше внимание, что при любой кровельной конфигурации необходимо руководствоваться еще одним нормативным актом – СНиПом №21-01-97: «Пожарная безопасность зданий и сооружений»

В завершение рекомендуем вам посмотреть тематическое видео. Это зарисовка, в которой проведен анализ ошибок, которые неопытные строители допустили при создании мансардной крыши.

устройство и конструкция мансардной крыши

Мансардная крыша отличный вариант превратить бесполезное помещение чердака в очень полезное пространство для отдыха или даже жилья. Ведь мансардную крышу можно назвать полноценным этажом, разве что, со скошенной крышей. Мансардную крышу не так уж просто возвести самостоятельно, без специальных строительных навыков, но в этой статье мы всё же попытаемся дать самые важные и необходимые советы в этом не лёгком деле.

Содержание статьи:
Виды мансардных крыш
Строительство мансардной крыши
Установка мауэрлата
Монтаж стропильной системы
Монтаж обрешётки
Видео-урок

Давайте сначала разберёмся, что такое мансарда. Мансардным этажом, называют этаж, который находится прямо под крышей. Отличительная черта такого этажа – это косые стены и потолок.

Виды мансардных крыш

Мансардные крыши бывают нескольких видов:

  • Двускатная – наиболее распространённый вариант. Эта крыша состоит из двух направленных в разные стороны скатов.
  • Ломаная – разновидность двускатной крыши, которая состоит из двух ломаных скатов.
  • Вальмовая – более сложная, четырёхскатная конструкция мансардной крыши. Состоит из двух трапециевидных скатов по более длинным сторонам и двух треугольных скатов по более коротким сторонам.
  • Полувальмовая – также четырёхскатная конструкция, только в этой, торцевой скат срезает не весь торец, а только нижнюю или верхнюю часть.
  • Купольная, коническая – шатровая крыша. Применяют для зданий круглой или многоугольной формы.
  • Сводчатая – используется в основном для прямоугольных зданий и имеет вид параболы или дуги. Крайне редко такое устройство мансардной крыши используется для частных домов.

На примере мы разберём ломаную конструкцию двускатной крыши, так как она наиболее популярна и, как мне кажется, наиболее выгодная, с таким устройством получается больше полезного пространства.

Строительство мансардной крыши

Итак, давайте попробуем разобраться, как построить мансардную крышу своими руками. Если вы строите новый дом, то у вас уже наверняка есть проект и в нём всё рассчитано. Если же вы, хотите поменять свою старую крышу, на мансардную, тогда вам необходимо выполнить следующие действия:

  1. Выполнить расчёт стропильной системы мансардной крыши
  2. Обследовать несущие стены и фундамент на предмет выявления повреждений
  3. Демонтировать старую кровлю
  4. Установить торцевые стены
  5. Установить новую стропильную систему
  6. Выполнить тепло- и гидроизоляционные работы
  7. Выполнить укладку кровельного материала

Мы не будем описывать, как делать расчёт стропильной системы и как демонтировать старую кровлю, а начнём сразу с установки мауэрлата.

Установка мауэрлата

Мауэрлат выполняет распределение нагрузки передаваемой стропилами на всю верхнюю часть стены и привязывает крышу к стенам дома. При строительстве двускатной мансардной крыши, мауэрлат крепится с двух сторон в местах наклона стропил, а при четырёхскатной, по всему периметру.

Установка мауэрлата

Перед креплением мауэрлата, в местах его монтажа, необходимо произвести гидроизоляционные работы. Сделать это можно с помощью рубероида или другого подобного материала.

Установка мауэрлата происходит чаще всего с помощью монолитной заливки бетоном и креплением шпилек через мауэрлатный брус к стене. Расстояние между шпильками, необходимо рассчитать таким образом, что бы они оказались между брусьями стропил. Делается это для того, что бы в мауэрлатном брусе было как можно меньше врезок близко друг к другу, это позволит ему оставаться наиболее прочным.

Отверстия под шпильки необходимо сверлить по их точному размеру, после того как выих установили необходимо подложить шайбы и закрутить гайками. Если вы только строите дом, шпильки можно установить заранее в кладку, потом в мауэрлатном брусе просверлить под них отверстия, одеть и завинтить гайками.

Монтаж стропильной системы

Далее приступаем к сборке ферм. Ломаная мансардная крыша своими руками очень трудно собирается на верху, поэтому, что бы облегчить свой труд, есть смыл собрать готовые фермы на земле, поднимать их наверх и крепить.

Стропильная система двускатной ломаной крыши

Для этого необходимо на крыше соединить бруски, замерить все размеры, наметить вырезы для монтажа и сделать необходимые крепления.

Собрав первые две фермы их необходимо установить по краям и закрепить. По их коньку (верхней точке) натянуть уровень, с помощью которого вы буде устанавливать остальные фермы.

После того как все фермы будут установлены, их необходимо скрепить между собой для придания конструкции большей жёсткости. Делается это с помощью ригелей, которые в дальнейшем послужат основой потолка мансардного этажа.

Правильное крепление стропил к мауэрлату

Не забывайте о окнах, если вы их запланировали, то в стропильной системе необходимо сделать соответствующие проёмы. Если окна мансарды с вертикальной установкой или с выносом, необходимо выстраивать дополнительную стропильную систему.

Монтаж обрешётки

Далее пришла очередь монтировать обрешётку. В зависимости от того, какой кровельный материал вы будете использовать, будет отличаться и вид обрешётки. Если вы планируете кровлю мягкими кровельными материалами, например битумной черепицей, то обрешётка должна быть сплошной, например листами OSB. Если же, материалами типа шифера или металлочерепицы то обрешётку необходимо делать из досок с шагом в 20-50 см.

Обрешётка под еврошифер (ондулин)

После установки оконных проёмов и обрешётки можно приступать к монтажу выбранного вами кровельного материала.
Вот мы и разобрались вкратце, как построить мансардную крышу своими руками. С тем, как утеплить крышу мансарды, вы можете ознакомиться в предыдущей статье, анонс которой расположен под этой.

Напоследок как всегда видео о строительстве мансардной крыши.

Оде мансардной крыши

{«items»: [«5fda6294fb427c00177590cb», «5fda6294fb427c00177590ce», «5fda6294fb427c00177590cd», «5fda6294fb427c00177590cd», «5fda6294fb90yc0017», «Галерея» стилей «:» {0} «showArrows»: true, «cubeImages»: true, «cubeType»: «max», «cubeRatio»: 1.7777777777777777, «isVertical»: true, «gallerySize»: 30, «collageAmount»: 0, «collageDensity»: 0, «groupTypes»: «1», «oneRow»: false, «imageMargin»: 22, «galleryMargin»: 0, «scatter»: 0, «rotatingScatter»: «», «chooseBestGroup»: true, «smartCrop»: false , «hasThumbnails»: false, «enableScroll»: true, «isGrid»: true, «isSlider»: false, «isColumns»: false, «isSlideshow»: false, «cropOnlyFill»: false, «fixedColumns»: 0, » enableInfiniteScroll «: true,» isRTL «: false,» minItemSize «: 50,» rotatingGroupTypes «:» «,» rotatingCropRatios «:» «,» columnWidths «:» «,» gallerySliderImageRatio «: 1.7777777777777777, «numberOfImagesPerRow»: 3, «numberOfImagesPerCol»: 1, «groupsPerStrip»: 0, «borderRadius»: 0, «boxShadow»: 0, «gridStyle»: 0, «mobilePanorama»: false, «placeGroupsLtr»: true, viewMode: «preview», «thumbnailSpacings»: 4, «galleryThumbnailsAlignment»: «bottom», «isMasonry»: false, «isAutoSlideshow»: false, «slideshowLoop»: false, «autoSlideshowInterval»: 4, «bottomInfoHeight»: 0, «titlePlacement»: «SHOW_BELOW», «galleryTextAlign»: «center», «scrollSnap»: false, «itemClick»: «ничего», «fullscreen»: true, «videoPlay»: «hover», «scrollAnimation»: «NO_EFFECT», «slideAnimation»: «SCROLL», «scrollDirection»: 0, «scrollDuration»: 400, «overlayAnimation»: «FADE_IN», «arrowPosition»: 0, «arrowSize»: 23, «watermarkOpacity»: 40, «watermarkSize»: 40, «useWatermark»: true, «watermarkDock»: {«top»: «auto», «left»: «auto», «right»: 0, «bottom»: 0, «transform»: » translate3d (0,0,0) «},» loadMoreAmount «:» all «,» defaultShowInfoExpand «: 1,» allowLinkExpand «: true,» expandInfoPosition «: 0,» allowFullscreenExpand «: true,» fullscreenLoop «: false,» galleryAlignExpand «:» влево » , «addToCartBorderWidth»: 1, «addToCartButtonText»: «», «slideshowInfoSize»: 200, «playButtonForAutoSlideShow»: false, «allowSlideshowCounter»: false, «hoveringBehaviour»: «NEVER_SHOW», 1, «imageHoverAnimation»: «NO_EFFECT», «imagePlacementAnimation»: «NO_EFFECT», «calculateTextBoxWidthMode»: «PERCENT», «textBoxHeight»: 160, «textBoxWidth»: 200, «textBoxWidthPercentSpace», «textImage» «textBoxBorderRadius»: 0, «textBoxBorderWidth»: 0, «loadMoreButtonText»: «», «loadMoreButtonBorderWidth»: 1, «loadMoreButtonBorderRadius»: 0, «imageInfoType»: «ATTACHED_BACKGROUND», элемент , «itemEnableShadow»: false, «itemShadowBlur»: 20, «itemShadowDirection»: 135, «itemShadowSize»: 10, «imageLoadingMode»: «BLUR», «expandAnimation»: «NO_EFFECT», «imageQuality»: 90, «usmToggle» : false, «usm_a»: 0, «usm_r»: 0, «usm_t»: 0, «videoSound»: false, «videoSpeed»: «1», «videoLoop»: true, «jsonStyleParams»: «», «gallerySizeType» «:« px »,« gallerySizePx »: 292,« allowTitle »: true,« allowContextMenu »: true, «textHori» zontalPadding «: — 30,» itemBorderColor «: {» themeName «:» color_12 «,» value «:» rgba (240,243,246,0) «},» showVideoPlayButton «: true,» galleryLayout «: 2,» calculateTextBoxHeightMode «:» MANUAL », «textVerticalPadding»: — 15, «targetItemSize»: 292, «selectedLayout»: «2 | bottom | 1 | max | true | 0 | true», «layoutsVersion»: 2, «selectedLayoutV2»: 2, «isSlideshowFont «: true,» externalInfoHeight «: 160,» externalInfoWidth «: 0},» container «: {» width «: 181,» galleryWidth «: 203,» galleryHeight «: 0,» scrollBase «: 0,» height «: null}}

Тайна происхождения мансардной крыши: французская история

Кровля

27.01.2021

доля

Мансарда — это тип крыши, которую легко узнать по двум скатам под разными углами, что позволяет лучше использовать внутреннее пространство.Говорят, что он был назван François Mansart , но … был ли этот французский архитектор настоящим изобретателем дизайна?

В 1546 году, почти за полвека до рождения Мансара, Пьер Леско спроектировал юго-западное крыло главной площади Лувра . И… что он предлагал в качестве крыши? Да, двойная подача с такими же характеристиками, которая позже стала популярной под другим именем.

Тем не менее, это правда, что эта крыша сильно связана с фамилией Мансара.Именно Жюль Ардуэн-Мансар, внучатый племянник Франсуа, сделал шаг, чтобы довести этот дизайн до мейнстрима, так как он включил его в Версальского дворца .

Залог успеха мансарды — идеальное сочетание визуального элемента с высокой функциональностью . Он внешне красив и одновременно является идеальным решением для получения места на последнем этаже. Поэтому мы можем видеть это на разных типах зданий, от дворцов до жилых.

Основной элемент конструкции характеризуется двумя скатами с каждой стороны с более заметным нижним уклоном, обычно под углом 70 или 80 градусов, часто включает слуховые окна, в то время как верхний уклон находится под большим углом, около 35 градусов и часто не видно с улицы. Это основные особенности, но есть и широкий спектр возможностей, как вы можете видеть на картинке:

Натуральный сланец — идеальный материал для мансарды. Это потому, что его можно легко адаптировать к разным шагам, изменив метод установки и перекрытие.Темный оттенок натурального сланца также создает сдержанный и элегантный вид, соответствующий его историческому происхождению. Кроме того, двойной шаг позволяет отвод дождевой воды.

Даже если мансарда была популяризирована благодаря ее использованию во дворцах, она также обострила остроумие архитекторов и дизайнеров. В XVIII веке в некоторых городах была ограничена высота здания, включая гребень, поэтому исключение традиционной крыши и использование мансардной конструкции позволило построить дополнительный этаж и избежать некоторых муниципальных налогов.

Несмотря на французское происхождение, мансарда быстро путешествовала по всему миру, адаптируясь к новым странам и культурам. Это путешествие достигло даже Голливуда, где это было товарным знаком Джона Элгина Вульфа , также известного как архитектор звезд .

Мансарда — один из наиболее часто используемых типов крыш в мире. Если вы хотите узнать больше о классических конструкциях крыш, у нас есть полный список. Вы предпочитаете двускатную крышу? В этой статье мы рассмотрели, почему это никогда не бывает старомодным.

Достоинства и недостатки мансардной крыши

Стоимость: мансардные крыши стоят дороже и требуют больше времени для установки по сравнению с другими типами крыш. Битумная кровля — преимущества и недостатки. Понимание преимуществ и недостатков мансардных крыш может помочь вам решить, подходит ли она для вашего дома. От строительства и установки до материалов, обычно используемых для плоских крыш, они относительно дешевы. Позвоните нам по телефону 215-798-9790, чтобы назначить консультацию по замене крыши.Категории:, Блог. 8. Этот тип крыши популяризировал Франсуа Мансар и в конечном итоге был назван в его честь.
Надеюсь, вы будете часто навещать. Этот тип дизайна чаще всего встречается в зданиях суда. Есть много причин, по которым вам может понадобиться мансардная крыша, но есть несколько причин, по которым вы можете не захотеть. Это снижает степень воздействия, которое может произойти вдоль открытых концов стен. В зависимости от района для получения разрешения на использование кровли мансардного типа могут быть разные требования.Во-первых, вы создаете больше места.
Преувеличенный шаг нижней части поддается творческому оформлению, и материалы можно выбирать по их внешнему виду или цене, а не по их защитным свойствам. Многие элементы играют важную роль в поддержании целостности крыши, но, как домовладелец, наиболее важными компонентами, на которые следует обращать внимание, являются подкладка, вентиляция и материал. Гамбрель: Гамбрель — это двускатная версия мансардной крыши. Эта конструкция имеет изгиб наружу на нижнем склоне и может выглядеть либо как S-образная, либо как колоколообразная форма.Поскольку верхняя часть мансардных крыш плоская, снег имеет тенденцию накапливаться, что в конечном итоге вызывает трещины и протечки. На моем сайте будет рассмотрен процесс ремонта и замены кровли от начала до конца, чтобы помочь другим справиться с этой работой. 22.02.2018 — мансардная крыша; Как построить, преимущества и недостатки Вместо треугольника фронтон будет иметь более сложную форму. Чаще всего верхние края сковород загибают выступ стоячего стыка или обрешетки и заканчиваются слоем ¾ дюйма, в то время как нижние концы сковород либо зацепляются за боковую планку, либо прикрепляются к основанию. .Каковы преимущества и недостатки использования этого стиля кровли? Этот стиль также имеет свои недостатки, в том числе: В зависимости от вашего района получить разрешение может быть сложно из-за различных требований. Кроме того, процесс установки довольно сложен, так как требуются дополнительные материалы. Для получения дополнительной информации обратитесь к кровельщику, например, к Better Contracting Services. Наша команда в Legacy Service принимает меры, чтобы помочь предотвратить распространение COVID-19 (коронавируса). Дорогие затраты на установку.По сравнению со стандартной двускатной крышей или шатровой крышей мансардные крыши предлагают значительно больше чердачного пространства из-за почти вертикального наклона дна. Недостатки мансардной крыши. Одним из наиболее долговечных вариантов кровли для плоских крыш является битумная кровля или модифицированная битумная кровля. Нижние склоны круче верхних и часто украшены слуховыми окнами. Плюсы: мансардные крыши могут помочь создать мансардную крышу. 29 дней назад Украшение Оставить комментарий. Вы закончили крышу.Возможно, вы даже сможете установить несколько двускатных или вальмовых крыш, которые равны стоимости одной мансардной крыши. Архитектура мансардной крыши восходит к 1550 году, когда она использовалась в качестве крыши для Лувра. Водосточная система на этих крышах также слабая. Кровельщик должен был восстановить фермы и установить опорные доски, прежде чем укладывать черепицу поверх черепицы. Из-за этого уклона в новую крышу встроены окна как маленькие слуховые окна. Нижний откос почти полностью вертикален и обычно имеет слуховые окна, которые обеспечивают вентиляцию, свет и даже дополнительное пространство.Найти подходящего эксперта может быть сложно, и, если вы это сделаете, это может стоить целого ряда. Однако он был не первым, кто построил мансардную крышу. Этот тип крыши популяризировал Франсуа Мансар и в конечном итоге был назван в его честь. Преимущества и недостатки мансардной крыши Преимущества мансардной крыши 1. Если вы думаете, что можете расширить свой дом в будущем, возможно, вам подойдет мансардная крыша. Кроме того, мансардную крышу можно использовать только в ограниченном объеме для установок, предназначенных для улавливания солнечной энергии.Из-за того, что кровля неизбежна при строительстве зданий, были разработаны различные типы кровли, которые используются во всем мире. Ваше сообщение отправлено, и наш менеджер свяжется с вами в ближайшее время. Мансардная крыша. С момента создания мансардной крыши было несколько вариантов дизайна, которые меняют внешний вид и функции. Я очнулся от повреждений и сразу же позвал на помощь кровельщика. 28. По этим причинам важно точно узнать, как его идентифицировать. При необходимости чердак легко уместится в хозяйской спальне.Как и в любой архитектуре, всегда есть плюсы и минусы, выходящие за рамки эстетики.
Мансардный стиль крыши имеет ряд преимуществ. Перед установкой мансардной крыши следует помнить о некоторых вещах: Уязвимость к ветреному климату. В чем преимущества использования мансардной крыши? Недостатком мансардной крыши является более сложная конструкция крыши, которая, следовательно, может быть более склонной. Каждая из этих форм позволяет увеличить внутреннее пространство на крыше без необходимости добавлять какие-либо дополнительные этажи в дом.Материал крыши не выдержал веса снега и с громким грохотом упал внутрь. … Мансардная крыша; Как построить, преимущества и недостатки. Крыша — важный компонент любой строительной конструкции, который, по сути, образует самое верхнее покрытие конструкции. Два самых популярных кровельных материала на рынке — это металл и асфальт, и оба предлагают покупателям разные плюсы и минусы. Дренажная система более плоского верхнего склона недостаточно хороша, чтобы выдерживать экстремальные погодные условия, и это может привести к утечкам и даже к обрушению крыши, когда скапливается слишком много воды.Привет, меня зовут Верн Динс. С тех пор мансардная крыша стала неотъемлемой частью французской архитектуры и довольно часто встречается во многих зданиях, расположенных в этой части мира. У всех решений есть достоинства и недостатки. Эта конструкция имеет внутренний изгиб, который иногда расширяется, а их нижние наклоны имеют крутой угол. Мансарда хорошо работает в сельской и городской местности из-за дополнительного пространства, которое она позволяет, а также возможности расширения. При переоборудовании мансардных чердаков крыша-чердак видоизменяется таким образом, чтобы наклонная часть крыши была почти плоской (между 72–90 градусами), а наклонная передняя стена была почти вертикальной.Будущие дополнения: поскольку первый уклон мансардной крыши такой крутой, он может выступать в качестве стены, если вы когда-нибудь решите построить еще один этаж поверх своего дома. Поскольку мансарда возникла в 16 веке (первая приписывается Пьеру Леско) и приобрела популярность в 17 веке (благодаря Франсуа Мансарту, в честь которого была названа крыша), она стала фундаментальной частью французской архитектуры. Одним из основных недостатков мансардной крыши является то, что она не выдерживает плохих погодных условий, таких как снег и дождь.Давайте посмотрим на них сейчас. Примите разумное решение уже сегодня! Пандемия закончится, так что не забывайте оставаться сильными! Мансардные крыши — это крыши с двумя скатами, первый из которых очень крутой, почти вертикальный, а второй — более пологий и обычно не виден с земли. Эта проблема обычно возникает из-за плоской крыши верхней плиты. Мансарда является прекрасным примером того, что архитектурный дизайн — это больше, чем просто проектирование для достижения наилучшей функциональности; это тоже искусство.Меньше повреждений и затрат на ремонт в течение срока службы крыши. Процесс строительства мансардной крыши довольно сложен и требует больше труда и материалов по сравнению с обычными двускатными крышами. Однако проект крыши, сайдинга или окон вашего дома не должен ждать. 1. Если вы думаете о строительстве мансардной крыши, важно знать, как она устроена. … Одно из главных преимуществ установки мансардной крыши дома или любого здания — это дополнительный элегантный вид. Также предлагаем финансирование — 0% годовых на пять лет.В зависимости от формы и местных строительных норм, мансардная крыша не полностью засчитывается в этажность. Если вы хотите отремонтировать крышу, но она старая, рекомендуется взять с собой оригинальную часть и попытаться найти соответствие (как можно более близкое) среди более современных материалов для мансардной крыши. Если вы живете в районе, где круглый год идут сильные дожди или снегопад, мансарда может быть не лучшим выбором для вас. Когда есть крыша со всех четырех сторон дома, она может обеспечить большую защиту всей конструкции.Итак, как определить мансардную крышу? Это структурный компонент, который защищает всю конструкцию от различных погодных явлений, таких как дождь, мороз, град и т. Д. Недостатки мансардной крыши Этот стиль также имеет свои недостатки, в том числе: может быть сложно получить разрешение. Мансардные крыши. впервые стали популярными в 17 веке, и с тех пор они неоднократно возвращались. Люди считают, что мансардную крышу сделали в 17 веке, но на самом деле она восходит к 16 веку.Изоляционная плита для плоской крыши стоит примерно 80 центов за фут. На мой взгляд, плюсы мансардной крыши намного перевешивают минусы, которых можно избежать с помощью простого обслуживания один раз в год. Строительство может вызвать проблемы из-за местного законодательства: одним из основных недостатков мансардной крыши является то, что могут возникнуть значительные трудности при получении разрешений от местных органов. Ниже мы внимательно изучим обе его руки, чтобы правильно построить мансардную крышу. Многие кровельщики не знакомы с этим стилем, особенно в наши дни и в этой части мира.Замена крыши — дорогостоящее решение, и оно не сводится только к стоимости. Это несколько веских причин, по которым стоит попробовать установить в доме мансардный потолок.

Это может быть непозволительно для домовладельцев, у которых ограниченный бюджет. Преимущества мансардной крыши. У плоских крыш есть уникальный набор проблем и потребностей. Если вы планируете установить плоскую крышу в жилом или коммерческом здании, важно знать преимущества плоской крыши. Сообщите нам, на какой платформе вы предпочитаете звонить: FaceTime, Skype, Google Hangouts и все, что между ними.Также трудно увидеть верхний уклон, когда вы стоите на земле, из-за чего вы можете принять его за одноплоскостную крышу с крутыми сторонами или наоборот. Мансардная или мансардная крыша (также называемая французской крышей или бордюрной крышей) — это четырехгранная вальмовая крыша в стиле гамбреля, характеризующаяся двумя скатами с каждой стороны с нижним скатом, пробитым слуховыми окнами, под более крутым углом, чем верхний. Последнее возвращение мансардной крыши и ее необычные преимущества. На чердаке мансардной крыши не нужно ограничивать пространство и при необходимости можно легко разместить главную спальню.Получите оценку или назначьте встречу сегодня, Главная | Наш блог | Что такое мансардная крыша: преимущества и недостатки, которые нужно знать. Мансардная крыша представляет собой двускатную крышу, нижний уклон которой намного круче верхнего. К ним относятся: Мансардные крыши всех типов имеют элегантный вид, который добавит эстетической ценности любому зданию. Мы преодолеем это вместе. Крыша с высокими затратами на установку почти всегда будет иметь высокие затраты на обслуживание и ремонт, как в случае с мансардными крышами.Как это… Поскольку его крутые стороны и двойной скат характерны для многих других типов крыш, легко принять мансарду за другой тип. По сравнению со стандартной двускатной крышей или вальмовой крышей, мансардные крыши предлагают все больше и больше места в верхней комнате из-за практически вертикального наклона пола. Верхний склон более пологий, чем нижний, который выглядит почти вертикальным. Архив метки: преимущества и недостатки мансардной крыши. Прежде чем устанавливать односкатную крышу, сначала ознакомьтесь с этими достоинствами и недостатками односкатной кровли.Во многом это связано с тем, что они были важной частью французской архитектуры эпохи Возрождения. Архитектура. Любые владельцы собственности со зданиями с выпуклой мансардной крышей должны удалить все ветки деревьев, расположенные наверху, и те, которые растут в пределах пяти футов от здания. Стороны крыши имеют два разных ската. Последнее возвращение мансардной крыши и ее необычные преимущества. 7 мая 2015
Бока могут быть плоскими или изогнутыми, в зависимости от стиля. Вам необходимо тщательно изучить местные законы, применимые к этому типу кровли, прежде чем начинать процесс.Статья Ханны Абигейл. Даже большое количество дождя может собираться и разрушать крышу. Модифицированный битум — это тип асфальта, который можно разными способами наносить на крышу как при высоких, так и при низких температурах. Мансарда хорошо работает в сельской и городской местности из-за дополнительного пространства, которое она позволяет, а также возможности расширения. Что такое мансардная крыша? Недостатки мансардных крыш. Однако стоит пересмотреть и некоторые недостатки. Мансардная крыша — это название, данное крыше, очень похожей на двускатную крышу, за исключением того, что все четыре стороны будут закрыты кровельным материалом.Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые встречаются, образуя низкую крышу. Как и вальмовые, верхние скаты мансардных крыш сливаются в гребень. Из-за конструкции и обрамления мансардной крыши (в частности, вертикального ската дна) она имеет гораздо больше места для чердачного помещения, чем многие другие стили, особенно по сравнению с шатровой и двускатной крышей. У каждого из них есть свои плюсы и минусы, поэтому вам следует провести исследование в соответствии с окружающей средой, в которой вы живете, и структурой своего дома, прежде чем выбирать один.Если вы не совсем знакомы с gambrel, это считается модифицированной версией двускатной крыши, но, в отличие от фронтона, у нее есть два ската с каждой стороны. Популярные в европейской архитектуре мансардные крыши — это четырехсторонние крыши, у которых каждая сторона состоит из двух скатов с разным уклоном. Монтаж плоских крыш происходит быстрее и проще. Самая большая разница между ними заключается в том, что мансардные крыши всегда будут иметь низкий уклон, в то время как двускатные крыши будут заканчиваться длинными острыми точками в главной балке крыши.Преимущества и недостатки мансардной крыши. Если вы подумываете о том, чтобы сделать выбор в пользу дизайна крыши, мы составили список некоторых преимуществ, которые вы можете ожидать от своей новой крыши. Структура мансардного помещения позволяет намного легче расширять и дополнять, чем другие типы. Нижний склон намного круче верхнего. Мансардные крыши впервые стали популярны в 17 веке, и с тех пор они неоднократно возвращались. Мы используем программное обеспечение для создания 3D-моделей, чтобы вы могли точно увидеть, что вы получаете.Проще говоря, мансардная крыша, также известная как французская или бордюрная, представляет собой комбинацию вальмовой и двускатной крыши с точки зрения дизайна. Преимущества и недостатки плоских крыш Здесь, в компании Professional Roofers, мы понимаем, что для большинства домовладельцев их дом является самым ценным имуществом, которым они владеют. Во-первых, крыша, как правило, основана на конструкции с деревянным швом или стоячим швом. Выбор лучшего кровельного материала для вашего дома — это первый важный шаг к тому, чтобы у вас была кровля самого высокого качества.Если вы уверены, что сможете справиться с затратами и обслуживанием, связанными с его приобретением, и просто не можете перестать думать о красоте, которую он принесет в вашу собственность, дерзайте! Недостатки мансардных крыш Высокое время и затраты на установку По сравнению с другими типами двускатных крыш, установка мансардной крыши стоит дороже и требует больше времени для завершения. Это делает плоскую крышу очень доступной как для установки, так и для обслуживания и ремонта. При таком большом количестве типов крыш на выбор может быть непросто выбрать между двускатной, мансардной, двускатной, вальмовой, скиллионной и т. Д.2 февраля 2018 г. — Мансардная или мансардная крыша (также называемая французской крышей или бордюрной крышей) — это четырехгранная шатровая крыша в стиле гамбреля, характеризующаяся двумя скатами с каждой стороны .. Преимущества и недостатки. Преимущества и недостатки вальмовой крыши показывают, что ее следует рассматривать в регионах, подверженных ураганам или сильным штормам. Проводить исследования. ваши собственные булавки на Pinterest. Самое большое преимущество плоской крыши — это экономия… Крыша над моим сараем внезапно рухнула после сильных снегопадов прошлой зимой.Вы все еще думаете о приобретении мансардной крыши? Установка таких вещей, как солнечные панели… Мансардные крыши были впервые разработаны в эпоху Возрождения во Франции и, как таковые, обладают роскошной и эмпирической эстетикой, с которой другие крыши не могут соперничать. 26 сентября 2016 — Кэти обнаружила этот пин. это может разорвать вашу крышу. К счастью, мы предлагаем варианты, чтобы вы могли получить услуги, безопасность и удобство, которых вы заслуживаете: 1. Видеозвонок — назначьте бесплатную консультацию по видеосвязи, если вам не нравится, что торговый представитель приходит к вам домой.Из-за сложности конструкции мансарда обычно требует больших затрат на установку. Кроме того, слуховые окна, расположенные вдоль нижнего склона, позволят естественному свету проникать в здание и увеличат ощущение пространства. Диаграмма двухскатной крыши и двускатной крыши. Самым большим преимуществом плоской кровли является стоимость. Достоинства и недостатки мансардной крыши. PA # PA077391 | NJ # 13VH09841400 | DE # 2014100818 |, Термопластический полиолефин EverGuard® (ТПО), Что такое мансардная крыша: преимущества и недостатки, которые вам необходимо знать.Недостатки мансардной крыши. Это связано с вертикальным уклоном нижнего откоса, что значительно упрощает добавление дополнительных этажей в будущем. Эти стили крыш могут сочетать в себе достоинства и недостатки как вальмовых, так и двускатных крыш. Я решил, что новая крыша сарая будет соответствовать новым кровельным материалам моего дома. Позвоните в Ropa Roofing по телефону 720-307-7174. Этот тип крыши имеет два разных наклонных склона: более пологий уклон над более крутым. К ним относятся: Эта конструкция имеет небольшой уклон верхней панели, который не всегда виден тем, кто смотрит на крышу с уровня земли.Лучше всего проверять крышу не реже одного раза в год, чтобы не допустить серьезных повреждений. Дополнительное полезное пространство — вы всегда захотите добавить несколько этажей или сделать чердак внутри существующего здания с почти нулевой потребностью в дополнительной опоре и кирпичной кладке. Строительство мансарды загородного дома практически не отличается от возведения обычной кровли. Этот тип крыши распространен на сараях. Конструкции мансардной крыши — не самый устойчивый к атмосферным воздействиям вариант, который вы можете сделать для своего дома. В первую очередь нужно учитывать достоинства и недостатки такой крыши, чтобы окончательно решить, стоит ли продолжать ее строительство.2021 © Знакомство с методами, инструментами и материалами замены кровли, преимуществами и недостатками мансардной крыши. Чаще всего они встречаются в больших зданиях и особняках, построенных во второй половине 19 века. Это также наблюдается во многих других странах по всему миру. 2. Лично — если вы предпочитаете встретиться лично, наш торговый представитель будет полностью подготовлен, начиная с использования надлежащих методов санитарии и очистки и заканчивая постоянным соблюдением расстояния не менее 6 футов между людьми.Его идентифицируют две отличительные черты: двойной шаг. В отличие от мансарды, которая используется во многих амбарах по всей Америке, мансарда имеет уклоны со всех сторон, а не только с двух сторон. Однако он был не первым, кто построил мансардную крышу. Откройте для себя (и спасите!) Мансардная крыша не устойчива к непогоде, особенно ветреной. Мансардная крыша дарит вам эту роскошь, поскольку дает дополнительное пространство благодаря практически вертикальным наклонам. Есть два основных потенциальных преимущества мансарды перед другими типами переоборудования чердаков.Площадь чердака мансардной крыши не обязательно должна быть ограничена пространством, и при необходимости можно создать главную спальню без большого количества растянутого дома. Стоимость труда дешевле за счет меньшего риска при установке плоской кровли. Однако с прямой мансардной крышей снег может собираться и утяжелять его, в конечном итоге вызывая трещины и протечки.

Билл Уоррелл Собственный капитал,
Дома на продажу в Рок Хилл, СК от собственника,
Рабочий лист решения линейных неравенств с двумя переменными,
Брианна Стюарт Instagram,
Тюрьма округа Мид,
Графический график Python,
4moms Mamaroo Люлька,
Ускорение книжной культуры,
Масло с ограниченным скольжением,

форм и стилей крыш — archtoolbox.com

Каждая крыша предназначена для определенной цели, а эстетическая привлекательность является лишь одним из многих факторов, которые необходимо учитывать. В этой статье мы рассмотрим некоторые из наиболее распространенных стилей и форм крыш, дав вам представление о каждой из их отличительных характеристик.

Имейте в виду, что многие из этих форм крыши можно комбинировать или соединять в одном здании, чтобы создать более сложную крышу, что может привести к более интересной композиции.

Разница между крутой и пологой крышей

Все крыши можно разделить на крутые или пологие. Крыши с мелким уклоном обычно называют плоскими крышами (см. Описание ниже), а крыша с уклоном 3:12 или больше (что означает, что крыша поднимается на 3 дюйма по сравнению с 12-дюймовым бегом) известна как крыша с крутым уклоном.

Плоская крыша

Хотя название говорит об обратном, плоские крыши не совсем плоские. Это гарантирует, что дождевая вода сможет правильно стекать до уровня земли.Наклон крыши определяет используемые материалы, например, уклон черепичной и шиферной крыши может составлять от 12,5 до 22 градусов, в зависимости от производителя. Обычные мембранные материалы для плоских крыш включают системы из модифицированного битума, термопласта или синтетического каучука. Однако для фальцевых крыш с уклоном 1,5 градуса можно использовать такие материалы, как цинк или медь.

Плоская крыша

Односкатная крыша или крыша Skillion

Односкатная или односкатная крыша имеет отчетливый дизайн с заметным уклоном, состоящим из единой плоской поверхности.Их также иногда называют односкатными, односкатными и односкатными крышами. Крыша наклонена под перпендикулярным углом и не прикреплена к какой-либо другой поверхности крыши, что было популярной техникой кровли, используемой в викторианский период. Квартиры с односкатной крышей, как правило, могут быть круглой формы или типа «бабочка». Круглые крыши skillion имеют мягкую изогнутую кромку, а конструкции «бабочка» имеют наклон к определенной точке.

Односкатная крыша

Двускатная крыша

Это один из самых традиционных стилей кровли, также известный как скатная крыша, который обозначается треугольной формой «А».Наклонные стороны сходятся на гребне, а на дальнем конце образуют стены с треугольным выступом, который известен как фронтон. Размеры сторон продиктованы потребностями собственности и не обязательно должны быть одинаковыми по размеру. Бывают также случаи, когда более крупному жилому дому требуется более двух фронтонов для создания дополнительной глубины и структурной опоры. К другим вариантам двускатных крыш относятся двускатная, криволинейная и восьмиугольная.

Двускатная крыша

Крыша с А-образной рамой

Как видно из названия, крыша с А-образной рамой образует заостренную форму буквы «А» с симметричными наклонными сторонами.Отчетливый дизайн часто можно увидеть в зданиях в традиционном стиле, таких как коттеджи и деревенские коттеджи, а также в домах с А-образным каркасом. Владельцы недвижимости, живущие в более холодных местах, извлекают выгоду из естественного дренажа, обеспечиваемого формой крыши, который позволяет снегу соскальзывать, снижая вероятность его замерзания и создания дополнительных проблем.

Крыша с А-образной рамой

Вальмовая крыша

Вальмовая крыша характеризуется четырьмя наклонными поверхностями, которые соединяются с каждой стороной здания.Прямоугольные конструкции являются наиболее распространенными и обычно имеют четыре стороны одинакового уклона, чтобы сформировать уникально симметричную крышу. Варианты квадратной формы также являются популярным выбором и при использовании будут напоминать отделку в виде пирамиды, поскольку в конструкции не используются фронтоны или другие вертикальные стороны. Водосточные желоба могут быть легко прикреплены благодаря расположению линии крыши в верхней части стены, при этом шатровые крыши являются надежным выбором для зданий, расположенных в ветреных местах.

Вальмовая крыша

Мансардная крыша

Мансардные крыши — вариант вальмовых крыш, где каждая наклонная часть разделена на две части.Часть, ближайшая к стенам, круто поднимается, чтобы максимизировать пространство под крышей, с более пологим уклоном, продолжающимся к центру. С внешней точки зрения это создает впечатление плоской крыши, расположенной на вершине собственности, поскольку виден только крутой участок. Этот стиль популярен в традиционных зданиях во Франции и Германии в результате того, что его архитектура была представлена ​​французским дизайнером Франсуа Мансаром в 15 и 16 веках.

Мансардная крыша

Gambrel Roof

Есть некоторое сходство между крышей Gambrel и мансардой из-за двух скатов, которые присутствуют в конструкции.Однако разница между стилями заметна, поскольку у гамбрела только половина сторон, которые можно увидеть на мансарде. Крыши Gambrel имеют крутой, почти вертикальный уклон, а верхний скат — более пологий. Крыша обычно нависает над фасадом здания и имеет вертикальные двускатные концы. Их обычно можно увидеть на зданиях, таких как фермерские дома, сараи и бревенчатые домики, а также на старинных зданиях, относящихся к георгианской и голландской колониальной эпохе.

Gambrel Roof

Крыша соляного ящика

Фронтоны расположены на каждом конце крыши соляной коробки, но они имеют асимметричную форму: одна сторона длиннее другой.Они обычно встречаются в более старых домах в колониальном стиле, в которых когда-то жили первые поселенцы в Новой Англии, а также в регионах Среднего Запада. В течение этого периода владельцы недвижимости с растущими семьями, нуждающимися в дополнительном пространстве, приспособили существующие двускатные крыши в соляную яму, чтобы создать нужную комнату, сохранив при этом экономию в использовании материалов. Также случается, что некоторые дома с крышами из солончаков были построены с уже установленной односкатной крышей.

Крыша соляного ящика

Крыша капота

Крыша капота имеет двойной скат со всех четырех сторон.По этой причине многие видят в нем модифицированную двускатную или шатровую крышу. Его также называют карнизной крышей из-за неглубокого склона, нависающего над краем собственности, который служит навесом для крыльца или патио. Верхняя часть спроектирована так, чтобы иметь более заметный угол и более крутой уклон. Капот тесно связан с французской народной архитектурой, которая встречается в южных регионах, таких как Миссисипи и Луизиана, а также остается популярным выбором для коттеджей и ранчо.

Крыша капота

Крыша монитора

Мониторная крыша образует «вторую» крышу на приподнятой части здания и проходит параллельно основной крыше.Элемент монитора в конструкции относится к самой высокой части конструкции, которая создает эффект «атриума». Жалюзи или потолочные окна и вентиляционные отверстия, которые обеспечивают дополнительный свет и вентиляцию, обычно расположены на крыше монитора по длине приподнятого центрального прохода. Этот стиль обычно ассоциируется с фермерскими домами и промышленными зданиями, хотя он также может быть расположен в сельской местности, где иногда используется для жилых домов.

Монитор на крыше

V-образная крыша или крыша-бабочка

Легко понять, почему этот тип крыши получил название «крыша в форме бабочки» или «V-образная крыша», а дизайн четко определяет ее название.Вместо того, чтобы направлять скаты вверх, они перевернуты, чтобы создать «V» в середине секции крыши. Обычно считается современным стилем, крыши-бабочки хорошо сочетаются с экологически чистыми зданиями, поскольку отсутствие водосточных систем упрощает установку и скрывает солнечные панели. Французский архитектор Ле Корбюзье представил этот стиль в Чили 1930-х годов, прежде чем он прибыл в Соединенные Штаты в середине 1940-х годов. Они в основном находятся в старых кварталах, построенных в атомную эпоху.

Крыша бабочки или V-образной формы

Арочная крыша

Широкая изогнутая форма арочной крыши придает этой конструкции неповторимый профиль.Они могут быть самонесущими или несущими, в зависимости от ширины и усиления, использованного при строительстве здания. Крыши с цилиндрическими сводами и сводчатые крыши — это два наиболее распространенных типа арочных конструкций, которые некоторые также называют радужной или готической арочной крышей. Вы увидите арочные крыши амбаров, конюшен, складов и исторических зданий, в то время как минималистский стиль также хорошо сочетается с современными, экологически чистыми объектами недвижимости, стремящимися к максимальному распределению естественного дневного света.

Арочная крыша

Куполообразная крыша

Полукруглая форма куполообразной крыши сохраняет ту же структуру по всему периметру, с ее вершиной, иногда с круглым отверстием. Этот тип крыши имеет долгую историю, восходящую к римскому и персидскому периодам, а также является неотъемлемой частью многих местных строительных традиций. На протяжении веков использовалось несколько различных стилей куполообразных крыш, в том числе луковый купол, составной купол, монастырский свод и множество других.Этот тип кровли не только создает поразительный внешний вид, но также обладает высокой ветроустойчивостью и надежно энергоэффективен при строительстве из правильного материала.

Куполообразная крыша

Какие бывают типы крыш?

Установка новой крыши на вашем доме может показаться последним приоритетом, когда дело доходит до целей улучшения дома. Однако, если ваша крыша начинает протекать, она быстро переходит в аварийный режим. Это руководство по архитектуре и стилям крыш поможет вам определить различные типы крыш, чтобы вы могли определить форму своего собственного дома.

При наличии множества кровельных материалов на выбор требуется небольшое исследование, чтобы решить, следует ли использовать существующую конструкцию крыши или выбрать один из множества доступных типов крыш. Чтобы выбрать правильный кровельный материал, вы должны взвесить внешний вид, долговечность, стоимость и конструктивные особенности среди ваших главных предпочтений. Узнайте больше о различных типах крыш ниже.

Типы крыш

Знание различных типов крыш дает вам больше, чем просто хвастовство во время прогулок по окрестностям.Каждая категория имеет уникальные свойства, которые могут вам понравиться. Согласно Energy.gov, цвет и тип кровельного материала влияют на то, насколько хорошо ваша крыша поглощает и отталкивает тепло и холод. Это еще один фактор, который следует учитывать.

Двускатная крыша

Двускатная крыша — это треугольная область, образованная на стыке двух скатных секций. Это популярный тип крыши, которая хорошо проливает воду и способствует вентиляции с двух открытых концов. Он также гибкий и простой в сборке, что делает его подходящим для большинства домашних хозяйств.

Вальмовая

Вальмовая крыша имеет четыре стороны. Этот стиль сложнее построить, чем двускатную крышу, и у него нет открытых концов для вентиляции. Он по-прежнему пользуется популярностью благодаря своим более прочным свойствам, которые подходят для районов с сильными ветрами.

Голландский

Голландские крыши сложнее построить, чем шатровые или двускатные. Они состоят из четырех наклонных сторон, увенчанных фронтоном на каждом конце. В результате обеспечивается более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

Мансарда

Эта французская конструкция имеет два ската с каждой стороны. Эта нижняя часть крыши более крутая, а уклон действительно начинается со второго ската с каждой стороны. Это максимизирует пространство внутри дома и может позволить использовать третий этаж. Первоначально стиль использовался для создания грандиозных замков и таунхаусов.

Плоская крыша

Плоские крыши обычно используются для перекрытия коммерческих и промышленных зданий, а также некоторых домов. Их строительство относительно недорогое.Плоские крыши не могут быть полностью плоскими, вместо этого они имеют небольшой наклон для облегчения стекания воды.

Односкатная крыша

Односкатная крыша обычно имеет одну горизонтальную плоскость с небольшим наклоном. Многие строители используют этот стиль для надстроек и надстроек. Этот тип крыши легко проливает воду и мусор и хорошо работает в небольших домах или пристройках.

Butterfly

Крыша типа «бабочка» имеет два вертикальных ската, которые складываются внутрь в виде удлиненной V-образной формы. Это создает дом с эффектным современным дизайном.Крыши типа «бабочка» максимизируют свет и пространство, но могут создавать проблемы с дренажем, потому что две стороны встречаются в долине, а не на вершине.

Gambrel Roof

Эти крыши напоминают многие сараи и имеют две наклонные стороны, при этом две другие стороны встречаются со стенами. Как и мансардные крыши, у гамбрелей по два ската с каждой стороны. У гамбрелей нижняя часть крыши имеет больший уклон. В то время как некоторые мансардные крыши имеют плоские вершины, гамбрели скатные и сходятся по центральному шву.

Слуховые окна

Если вы уже рассматриваете различные типы крыш, добавление слуховых окон может позволить вам радикально отремонтировать свой дом.Слуховое окно просто включает в себя добавление окна и выступа с плоской, остроконечной, шатровой или другой крышей. После установки слуховая крыша может добавить света, пространства и высоты на чердаке.

M-образный

По сути, это две двускатные крыши, объединенные в одном доме или для разделения дуплексов и других конструкций. В центре M есть долина, которая может потребовать дополнительной гидроизоляции для дренажа. Этот стиль в основном используется для драматического эффекта.

Сначала определите свой бюджет

Если у вас постоянные проблемы с протечками или структурными проблемами с кровлей, пора ее заменить.Согласно Consumer Reports, важно проконсультироваться со своей страховой компанией, чтобы понять, что покрывается страховкой. Это даст вам лучшее представление о том, сколько вы будете платить из своего кармана.

Установка крыши для вашего дома

Thompson Creek Window Company проводит инспекции кровли, чтобы помочь вам определить, нужна ли вам новая крыша. Тип крыши влияет на стоимость ее замены.

Свяжитесь с нами сегодня, чтобы начать свой кровельный проект или обсудить различные типы крыш.

27 Типы крыш для домов с иллюстрированным справочником

Для большинства из нас наличие крыши над головой является самым важным, ключевым моментом в жизни.

Однако вы когда-нибудь задумывались о том, что наша собственная крыша , к которой мы все стремимся, может принимать множество, множество форм?

Существует много видов крыш для домов. Форма крыши обычно является основным элементом крыши. Конкретная форма — это обычно не только внешний вид, но и функциональность .

Еще одним важным аспектом является материал , из которого сделана крыша.

Позвольте познакомить вас с наиболее часто встречающимися типами крыш, а также с некоторыми эксцентричными вариантами, чтобы сделать вещи более интересными.

Типы крыш по форме

Если у вас нет особого увлечения, форма крыши вашего дома, вероятно, была последним, о чем вы думали, когда мечтали о своем доме. Крыша просто прикрывает вещи, верно?

Ну, не все так просто.Есть много, и я имею в виду МНОГИЕ формы крыш, каждая из которых имеет свои особые свойства. И они являются ключом к форме вашего интерьера.

Давайте узнаем о них больше, от А до Я, и поможем вам принять правильное решение.

Крыша капота

Крыши капота аналогичны пирамидальным крышам и шатровым крышам (см. Ниже). Что отличает крышу с капотом, так это то, что у нее две более длинные стороны, которые наклонены наружу, тем самым обеспечивая тень и укрытие на открытом воздухе под крышей этого типа (например,г., парадное крыльцо или заднее крыльцо).

Таким образом можно создать зону отдыха без дополнительной конструкции. Кроме того, когда карниз находится дальше от самого дома, легче избежать скопления дождевой воды прямо у входов и намокания стен.

Крыша-бабочка

Форма этой крыши очень своеобразна. На самом деле это немного похоже на перевернутую крышу. Две тандемные детали расположены под углом мягкой V-образной формы и встречаются в средней части, придавая им форму, напоминающую взмахи крыльев бабочки.Ну вроде как.

Самым большим преимуществом этой крыши является способность собирать дождевую воду . В связи с тем, что многие регионы мира становятся суше из-за продолжающегося климатического кризиса, очень стоит подумать о сборе дождевой воды и крышах-бабочек.

Кроме того, крыша-бабочка позволяет иметь действительно высокие потолки с двух сторон дома.

Крестовая крыша

Основная идея потолочной козырьковой крыши состоит в том, чтобы иметь внутреннюю стену, которая простирается выше одной части крыши, которая затем облицована либо одним длинным, либо несколькими меньшими окнами .Сечения крыши по бокам вертикальной стены наклонные . Все это помогает получить большое количество естественного света , чтобы проникнуть в интерьер вашего дома.

Комбинированная крыша

Как следует из названия, комбинированная крыша объединяет два или более других типа крыш . Причины, по которым такой дизайн крыши может быть безумным, могут быть практичными, эстетическими или и тем, и другим.

Изогнутая крыша

Вот гладкая крыша , современная и необычная крыша .Главная особенность этих видов крыш — они имеют форму плавного изгиба. Помимо привлекательного внешнего вида, изогнутые крыши помогают снизить сопротивление ветру .

Купольная крыша

Вот еще один необычный, поразительно красивый и очень устойчивый вариант — куполообразная крыша . Хотя он также имеет плавные линии, такие как изогнутая крыша (или, скорее, отсутствие линий), купольная крыша больше похожа на классику , чем на современное изобретение, и ее можно увидеть на соборах, церквях в византийском стиле и многих исторических зданиях. .Как вы понимаете, купольные крыши без проблем проходят испытание временем.

Слуховая крыша

Вот еще одна световая крыша . Слуховые окна — это окна (со своими маленькими крышами), которые отходят вертикально от классической скатной крыши, создавая своего рода расширенное окно на крыше. Его часто можно увидеть в переоборудованных чердаках.

Плоская крыша

Плоская крыша — распространенный вариант для дома середины века и современного дома , где их простота прекрасно дополняет современные тенденции минималистичного дизайна.Это позволяет иметь BUR-кровлю и может быть хорошей основой для зеленой кровли. Может использоваться как терраса . Здесь объясняется сравнение между плоской крышей и скатной крышей.

Двускатная крыша

Двускатная крыша всех видов — настоящая классика. Сам термин («фронтон») относится к форме треугольника , которая образована наклонными линиями крыши. Его легко построить, обеспечивает хороший сток воды , хорошо вентилирует и очень универсален .Неудивительно, что это один из самых популярных видов крыш.

Двускатная крыша может иметь разные формы: прямоугольный, поперечный, голландский, передний, открытый и многие другие. Точный тип двускатной крыши зависит от формы дома и потребностей его обитателей. Например, двускатная крыша Cross — это вариант двускатной крыши на основе треугольника, приспособленный для домов с дополнительными крыльями, которые имеют форму, близкую к кресту.

Gambrel Roof

Gambrel Roof — это четырехсторонняя крыша с двумя верхними сторонами, которые не такие крутые, как нижние.Они также могут включать мансардные окна .

Шестиугольная крыша

Шестиугольная крыша с шестью треугольными панелями крыши над шестью опорными стойками или стропилами часто используется в дизайне садовых беседок или в более сложной современной архитектуре.

Jerkinhead Roof

Этот тип крыши со странным названием также известен как остриженная или двускатная крыша. Это предполагает, что крыша Jerkinhead — это двускатная крыша с двумя «отрезанными» концами .Эта модификация сделана, чтобы уменьшить повреждение от ветра и сделать крышу более устойчивой на ветру.

Вальмовая крыша

Вальмовая крыша имеет наклонные концы, загнутые внутрь. Все вальмовые крыши симметричные , с одинаковым уклоном по бокам. Есть два основных типа: обычная, Простая вальмовая крыша, и вальмовая крыша Pyramid , которая отличается четырьмя сторонами, которые сходятся в одной точке.

Существует также вальмовая крыша Cross , вальмовые секции которой образуют форму букв «L» или «T» на самом бедре, и полувальмовая крыша с укороченными сторонами крыши, образующими канавки.

Мансардная крыша

Мансарда — это крыша французского типа , которую сложнее сделать, но она дает дополнительного места внутри дома. Фактически, это четырехгранная двускатная крыша, каждая сторона которой имеет двойной уклон — один более крутой и один пологий верхний. Мансардные крыши часто снабжены слуховыми окнами и известны как отдельный тип — Мансарда с слуховыми окнами . Существуют также мансардные крыши Pyramid Mansard и Flare-Out Mansard .

Крыша соляного ящика

Крыша соляного ящика не очень популярна, вероятно, из-за своей асимметрии , но все же это интригующий дизайн. Он имеет длинный шаг и две стороны, которые различаются длиной . Их часто можно найти в домах, у которых с одной стороны один этаж, а с другой — два.

Односкатная крыша

Односкатная крыша, также известная как односкатная крыша, имеет очень простую конструкцию с плоской крышей с наклоном.Крышу можно удерживать столбами с четырех сторон или стенами.

Крыша с наклоном или Skillion

Крыша с наклоном или крыша skillion аналогична конструкции сарая с наклонной крышей, но отличается тем, что ее верхняя крыша будет наклоняться / примыкать к стене, зданию или другая крыша.

Благодаря уклону, который снижает гидроизоляцию, этот тип кровли лучше всего подходит для строительства в районах с большим количеством осадков. Это также замечательно, когда вам нужно больше места. Допустим, вам нужно небольшое место для хранения вещей, просто установите крышу у существующей стены.

Крыша с пилообразными зубьями

Крыши с пилообразными зубьями характеризуются непрерывными гребнями с двойным шагом с каждой стороны, похожими на зубья пилы. Благодаря своей крутой пилообразной конструкции, они обычно используются на старых и некоторых современных фабриках, чтобы не улавливать прямые солнечные лучи и тепло, но при этом имеют большое количество света для помещений под ними.

Типы крыш по материалу

Есть много материалов, которые вы можете использовать для покрытия своей крыши, от классической черепицы до красивых, но все же необычных зеленых крыш.У всех есть свои плюсы и минусы.

Если вы задали формы и стили крыши, но задаетесь вопросом: « Но какой кровельный материал мне следует использовать? », это раздел для вас — читайте дальше!

Черепица

Черепица изготавливается из глины, существует несколько ее разновидностей. Все они обеспечивают старинный, теплый, средиземноморский вид и ощущение , что делает их настоящей классикой.

Единственным недостатком является то, что черепица может стать довольно дорогой и может сломаться, если по ней ходить.Они также могут быть повреждены в случае сильного града и требуют прочной деревянной конструкции, способной выдержать весь вес.

Тем не менее, если немного повезет и немного осторожно, черепица может прослужить почти столетие . Если он не поврежден, это самый долговечный вид черепицы.

Деревянная черепица

Деревянная битумная черепица высоко ценится за свой естественный деревенский вид. нравится домовладельцам, которые любят, чтобы их дом гармонировал с окружающей средой.Они считаются очень привлекательными . Хотя они не так долговечны, как черепица, их срок службы зависит от типа древесины, из которой они сделаны. Гонт из красного дерева и кедра может прослужить 50 лет.

К минусам можно отнести то, что они стоят дороже, чем другие разновидности, например, битумной черепицы. Они должны быть установлены и плотно закрыты, поэтому их может быть очень сложно установить, особенно если вы хотите сделать это самостоятельно. Вам также нужно будет заменить черепицу, которая выветривается или очень быстро повреждается, чтобы предотвратить проникновение воды и эскалацию повреждений.

Битумная черепица

Битумная черепица — довольно распространенное явление, и это не случайно — у них много плюсов. Они отличаются прочностью и и соответствуют критериям Energy Star для « Cool Roof », помогая снизить охлаждение и обогрев салона и сэкономить немного энергии. Однако битумная черепица тоньше, чем другая, и прослужит от 20 до 30 лет. Если вы ожидаете, что они прослужат дольше или будут более прочными, потому что вы живете в районе, подверженном штормам, ищите более толстые сорта.

Что касается экологических проблем — хотя экологические преимущества холодных крыш несомненны, вы должны принять во внимание тот факт, что асфальт изготавливается из бензина .

Композитная пластиковая черепица

Композитная или пластиковая черепица прочная, легкая, и дешевая . Они очень просты в установке и поэтому идеально подходят, если вы собираетесь делать это своими руками. Если вас беспокоит воздействие пластика на окружающую среду, вы можете инвестировать в переработанную пластиковую черепицу, которая, безусловно, перерабатывает довольно много пластиковых отходов.

Гладкость пластиковой черепицы делает их идеальными для сбора дождевой воды. Тем не менее, это та самая особенность, которая раскрывает их истинную природу — хотя они сделаны так, чтобы напоминать другие типы черепицы (например, глиняные плитки), они все еще имеют свой пластичный блеск. Это может беспокоить вас, если вас беспокоит эстетическая привлекательность.

Недостатком является то, что они склонны к растрескиванию краев при грубом обращении при транспортировке, а также во время холодов и / или под снежным покровом, поэтому они не подходят для холодного климата.

Сланцевая плитка из синтетического каучука

Эта синтетическая плитка имитирует натуральный сланец. Тот факт, что они сделаны из синтетического каучука, делает их значительно легче оригинала, но не такими прочными и долговечными. Они могут быть повреждены градом и ходьбой по ним. Также им нужен профессионал , имеющий опыт монтажа крыш из резины из шифера.

Резиновые шиферы легко поддаются резке и модификации , поэтому они могут быть хорошим решением для крыш нестандартной формы.

BUR — Застроенная кровля

BUR также известна как «кровля из гудрона и гравия », и это обычное кровельное решение для плоских крыш, особенно для крыш с интенсивным движением.

Этот тип кровли создается путем чередования слоев битума и армирующей ткани . Вместе они составляют основу крыши. Основание покрыто заполнителем, например гравием , минеральными гранулами, стекловолокном или листами крышек с минеральной поверхностью .Также можно рассмотреть алюминиевые или эластомерные покрытия или горячий асфальт, нанесенный по всей поверхности.

Металлические крыши

Металл чрезвычайно экономичен , может очень хорошо отражать УФ-лучи и служит долго — около полувека. Это хороший вариант как для крутых, так и для плоских крыш.

Хотя низкая стоимость является одной из основных причин популярности оцинкованной металлической кровли, первоначальная стоимость может быть выше, если у вас крутой уклон. В любом случае для установки металлической кровли потребуется квалифицированный специалист.Другой необычной особенностью является то, что дождь создает специфический шум во время ливня, который может раздражать чувствительных людей

Солнечные крыши

А вот крыши, которые являются продуктивными членами семьи. На крышах много места, так зачем его тратить. Их можно идеально использовать для производства энергии благодаря солнечным панелям и их постоянно растущей доступности. Они могут помочь компенсировать ваши затраты на электроэнергию. Некоторые люди, предпочитающие не электросеть, предпочитают солнечную энергию в качестве единственного источника электроэнергии.Даже если вы не собираетесь отказываться от этой системы, солнечная крыша может быть хорошей единственной энергетической стратегией для дачных домиков.

Солнечная черепица обычно встроена в существующую черепицу и дополнительно помогает защитить вашу крышу. Вам понадобится квалифицированный специалист , специализирующийся на работе с солнечными панелями, чтобы убедиться, что они установлены правильно.

Эта кровельная черепица не является исключительно декоративной, но в ней есть определенный шарм. Визуально они сигнализируют о прогрессе, современности, заботливости и заботе об окружающей среде.

Зеленые крыши

Зеленые крыши самый экологически чистый тип кровли в нашем списке. Кроме того, они чрезвычайно красивы, опробованы и испытаны в прошлом, когда они были обычным явлением в старинных каютах викингов (которые все еще существуют сегодня, кстати,), а также это случай на будущее, поскольку мы пытаемся справиться и минимизировать последствия изменение климата.

Крыша, покрытая живой растительностью, поможет изолировать дом, уменьшить сток воды и улучшить качество воздуха. , помочь опылителям , и снизить влияние острова тепла , распространенного в городской среде.И, как показывает пример с «Викингом», зеленая крыша может прослужить долгое время при некотором уходе.

Однако, поскольку красота обычно имеет свою цену, зеленые крыши могут быть требовательными к вашему кошельку, поскольку им нужна дополнительная структурная поддержка, гидроизоляция, дренаж, фильтрация воды, покрытые почвой и растениями.

Кроме того, по крайней мере, в более теплом климате, зеленую крышу нельзя оставлять без присмотра. Наличие здорового плотного покрова также предотвратит нежелательный рост сорняков.

С другой стороны, владелец зеленой крыши может говорить сумасшедшие вещи, например: « Постой, мед, мне нужно полить нашу крышу!

Узнайте больше о других типах черепицы здесь

Заключение

Хотя крыши — не первое, что нужно учитывать, думая о доме, они, тем не менее, критически важны.Каждая форма крыши и материал имеют разные свойства, которые могут сильно повлиять на качество вашей жизни в доме. Прежде чем приступить к проекту строительства или модификации своего дома, необходимо узнать о них.

Какая форма у вашего дома? Какой кровельный материал вам больше всего нравится и почему? Запишите в комментарии!

Плоские, шатровые, мансардные или фронтальные: все они нуждаются в программе обслуживания

Многоквартирные дома на северо-востоке Огайо имеют очень разные типы крыш, но их объединяет необходимость в программе обслуживания крыш.

Во время последней проверки двускатной крыши в нашем офисе мы обнаружили утечку из воротника трубы / вентиляционной трубы. Это был недорогой ремонт, но если бы у нас не было программы профилактического обслуживания, мы могли бы понести большой материальный ущерб

Разработайте дважды в год программу проверки кровли для каждого принадлежащего вам многоквартирного дома. В Большом Кливленде поздняя осень и ранняя весна — прекрасное время для завершения проверок. Хотя процесс проверки для каждого типа крыши может несколько отличаться, это некоторые из элементов, которые необходимо проверить.

  1. Убедитесь, что все стоки свободны от мусора и работают свободно. Это может быть водосточная система на вальмовой или двускатной крыше или водосточная система на плоской или мансардной крыше.
  2. Убедитесь, что ветви деревьев не касаются крыши и не царапают ее. Это вызовет преждевременный износ, а если ветка окажется близко к крыше и отломится, она может пробить кровельный материал и привести к его потере.
  3. На плоской крыше осмотрите колпачок и убедитесь, что колпачки находятся в хорошем состоянии.Если облицовка кирпичом или песчаником, убедитесь, что фиксация не испортилась. Если металлический, убедитесь, что он правильно прикреплен к стене парапета. На двускатной или вальмовой крыше это прекрасное время, чтобы проверить крепления и заглушки на любых дымоходах в многоквартирном доме.
  4. Осмотрите крышу на предмет износа, трещин в прорезиненной мембране, расшатавшихся швов, отсутствия черепицы или лопнувших гвоздей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
