Мансарды стропила: Стропильная система мансардной крыши

Содержание

Стропильная система мансардной крыши

На крышу дома идет высокая нагрузка. От ветра, снега, отделки внутри – все оказывает давление. Его принимает и распределяет стропильная система. Чем качественнее она сделана, тем дольше и лучше прослужит дом.

Рассказываем важные моменты создания стропильной системы мансардной крыши:

  • как оценить затраты на проект;
  • из чего строить;
  • какое устройство у стропильной системы;
  • какие виды бывают;
  • какие нюансы возникают из-за материалов дома.

Узнайте, как сделать надежную крышу, которая выдержит затяжной снегопад и шквальный ветер.

Прикидываем цену стропильной системы еще до строительства

Начнем с главного – бюджета. Его можно прикинуть до первых чертежей и расчетов.

Представьте будущий загородный дом:

  • Какая у него крыша? Большая, с множеством эркеров, выступами в разных местах, непонятной формой – увеличит стоимость стропильной системы. Простая, двухскатная, без излишеств – снизит. Сложнее крыша – дороже расчеты, материалы, строительство и эксплуатация.
  • Какое финишное покрытие? Чем тяжелее, тем больше нагрузка на стропильную систему и выше расходы. Мягкая кровля и металлочерепица экономят деньги. Цементно-песчаная или керамическая черепица тяжелая, поэтому придется делать более массивную и дорогую конструкцию.
  • Какой угол наклона кровли? Все зависит от баланса между ветровыми и снеговыми нагрузками. Чем больше угол наклона, тем быстрее скатывается снег и меньше давления от него. Но растет парусность и нагрузка от ветра. Вам важно знать, что чем больше всего давит на крышу, тем надежнее и дороже нужна стропильная система.
  • Как выглядит мансарда – везде балки стропил или они закрыты для красоты? Декоративная отделка – это расходы сами по себе и нагрузка на стропильную систему. Без нее будет дешевле.
  • Какие свесы у крыши? Чем они короче, тем меньше расходы. Потому что ниже нагрузка на стропила.
  • Какой размер дома? Больше 6 метров в ширину и хотите мансарду без опор – тогда нужны фермы. Их расчет, проектирование и производство будут дороже.

Если коротко – чем сложнее конструкция крыши, тем больше платить. Убираете каминные трубы, эркеры, снижаете наклон скатов и экономите. Но не всегда, поэтому нужно смотреть расчеты.

Материалы для стропильной системы мансардной крыши

Сделать стропильную систему двухскатной или ломаной мансардной крыши можно из дерева, готовых ферм и клееных балок, металла. Подходящий вариант выбирают с учетом нагрузок, стен дома, бюджета.

Дерево – стандартный выбор. Обычно берут сосну или ель. Они недорогие и прочные.

Брать нужно дерево без сучков, гнили, обзола, трещин. У дерева с пороками низкая прочность. Пару лет стропила прослужат и сломаются.

Дерево предварительно нужно высушить. Лучше взять материал камерной сушки, где влажность точно ниже 20%. Такое дерево не меняет геометрию.

Если взять слишком влажную древесину, то ее усушит или скрутит при высыхании. Это деформирует кровлю. Придется все делать заново и потратить больше денег.

Фермы и клееные балки – дороже, но проще и надежнее. Их изготавливают на заводе по чертежам. Каждая деталь точно соответствует тому, что нужно. Так исключают ошибки при подгонке пиломатериала прямо на строительной площадке.

Фермы рассчитывают, чтобы они ложились на наружные стены. Им не нужны дополнительные опоры, так что вы выигрываете пространство в мансарде.

Фермы приезжают уже готовыми деталями. Все пронумеровано и с инструкцией по сборке. Остается поставить стропильную систему на стены, сделать обрешетку, кровельный пирог и саму кровлю.

Фермы до 6 метров устанавливают вручную. Если строите широкий дом, то здесь ждут дополнительные расходы. Потому что для больших ферм нужно заказывать подъемник. Вручную их поднять не получится.

Некоторые заводы делят большие фермы на несколько элементов. Потому что иначе их не довезти до строительной площадки. Выбирайте качественную бригаду для сборки таких ферм. Потому что любая ошибка снизит прочность стропильной системы.

Металл – непопулярный материал. Он прочнее дерева, не боится гниения и грибка. Но высокая теплопроводность перекрывает эти преимущества. Быстрый нагрев и остывание требуют хорошей теплоизоляции. Иначе из-за разности температур на поверхности металла появится конденсат и испортит дом.

Для создания металлической стропильной системы можно использовать легкие стальные тонкостенные конструкции. Это каркас с низким весом, который дает малую нагрузку на стены.

Он долговечный. Производители заявляют до 100 лет службы без какого-либо ухода.

Его просто монтировать. На строительную площадку приезжают готовые к сборке элементы с одинаковым размером.

Но такой же качественной теплоизоляции, как с деревянными стропилами не получится. Можно поэкспериментировать с термопрофилем, который создан специально для защиты от промерзания. Это дорого, но зато сможете использовать металл в крыше мансарды.

Продлеваем срок службы стропил

Обрабатывайте все поверхности, чтобы стропильная система двухскатной мансардной крыши из дерева прослужила долго.

Покрывайте все антисептиками. Они дезинфицируют дерево и останавливают процесс гниения. Производители заявляют срок службы антисептиков от 20 до 35 лет. Все это время дерево должно простоять без гнили.

Используйте антипирены. Они замедляют распространение огня и увеличивают огнестойкость дерева. Обычная балка потеряет прочность через 15-20 минут горения. Обработанная – через 40-50 минут. В 2 раза больше времени на спасение в пожаре.

Обрабатывать желательно все деревянные конструкции. Но особенно хорошо пройдитесь по стропилам рядом с источниками высоких температур: горячими трубами, дымоходами.

Средний срок службы антипиренов от 30 до 40 лет. Потом их нужно обновить.

Необходимые термины

Небольшой блок с пояснениями про основные узлы мансардной крыши, без которого дальше идет что-то на непонятном языке.

  • Мауэрлат. Это такая балка из дерева, которая лежит на стене. Она создает переход от деревянной конструкции стропил к кирпичной стене. Используют в домах, которые не из дерева, чтобы равномерно распределить нагрузки.
  • Лежень. Принимает на себя нагрузку от стоек и перераспределяет ее. Это защита от точечного давления. Принцип действия, как у снегоступов – чем больше площадь воздействия, тем меньше шанс провалиться под снег. Лежень точно также не дает пробить стойке пол.
  • Прогон. Горизонтальная балка для поддержки стропил. Не дает им прогнуться от давления со стороны кровли. Увеличивает жесткость обрешетки, чтобы она оставалась на месте при нагрузках.
  • Стойки и подкосы. Держат прогон, чтобы не прогнулся уже он. Передают нагрузку дальше на лежни.
  • Затяжка. Используется в висячей стропильной системе. Стягивает стропила, чтобы они не разъехались в стороны от нагрузок.

Теперь идем дальше. Вы поймете, почему заниматься конструкцией стропил мансардной крыши должен опытный строитель.

Виды стропильных систем мансардных крыш

Есть два вида стропильных систем мансардной крыши: наслонные и висячие.

Наслонные стропила универсальны. Неважно, какого размера дом – они подойдут.

Особенность конструкции в использовании лежня и стоек. Лежень – кладут параллельно мауэрлату, если его используют. На него опирают стойку. В результате нагрузка перераспределяется. Появляется дополнительная поддержка стропильных ног.

Наслонная система простая, но в центре комнаты будут стойки. Придется их обыгрывать при создании интерьера.

Посмотрите на картинку, чтобы понять, как все это работает. Чтобы представить финальный вариант, мысленно  закройте все наклонные поверхности кровлей снаружи и отделкой внутри.

Висячие стропила подходят для крыш с шириной до 6 метров. Для больших размеров не хватит прочности. Нужно использовать фермы, если хочется мансарду без стоек.

Висячие стропила крепят на несущие стены и коньковый прогон. В результате на них воздействует распирающее усилие. То есть они всегда стремятся разъехаться в разные стороны.

Чтобы держать стропильную систему мансардной крыши на месте, устанавливают затяжки. Они скрепляют ноги между собой и компенсируют распирающее усилие.

Чем выше ставите затяжку, тем прочнее она должна быть. Иначе давление порвет дерево. Крыша сломается.

Иллюстрация, чтобы вы представили висячую стропильную систему.

Полезный совет для шага стропил мансардной крыши

Планируете использовать утеплитель, который привозят в рулонах или матах? Тогда подбирайте шаг стропил мансардной крыши так, чтобы он был на 1 сантиметр меньше утеплителя.

Это упрощает укладку материала. Нет свободного места – не появится зазоров. Это дополнительная защита от появления мостиков холода и росы в кровле. Так что ваша крыша прослужит дольше.

Для мансардного этажа наклон стропил от 35 градусов

Помните об угле наклона стропил больше 35 градусов. Он нужен вне зависимости от выбранного типа стропильной системы.

Если сделаете меньше, то получите холодный чердак. На нем невозможно сделать мансарду, так как высота этажа будет слишком маленькой.

как сделать стропильную систему, чертежи стропил двухскатной мансарды с дополнительным скатом, монтаж, расчет, установка


Содержание:


Надежность каркаса кровли с жилым чердаком зависит от того, насколько качественно выполнен монтаж стропил мансардной крыши. Сложность данного процесса объясняется необходимостью учитывать нескольких важных составляющих, оказывающих воздействие на стропильную конструкцию.



Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.

Типы мансардных крыш


Система стропил для кровель бывает двух видов:

  • наслонной – в этом случае балки опираются на несущие стены дома;
  • висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.


Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:

  1. Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
  2. Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
  3. Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломанную поверхность.
  4. Полувальмовая и вальмовая. У этих кровель четыре ската.
  5. Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
  6. Сводчатая. Имеет параболические или округлые очертания.



Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.


Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:

  • геометрические параметры строения;
  • вид кровельного материала;
  • климатические и погодные нагрузки;
  • рельеф участка и окружающей местности.


При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.

Порядок расчета стропил


Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.


При проведении вычислений учитывают:

  • вес элементов мансардного помещения;
  • ветровые и снеговые нагрузки.


Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса.



Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.


Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².


Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.

Этапы обустройства мансардной крыши


Стропильная система состоит из таких элементов:

  • мауэрлат;
  • коньковый брус;
  • стропильные ноги;
  • вертикальные стойки;
  • наклонные подкосы.


С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.



Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:

  1. Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
  2. Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
  3. Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
  4. Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
  5. В верхней части каркаса соединяют между собой стропила.
  6. Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
  7. Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.

Как сделать стропильную систему правильно


До того, как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:

  1. Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
  2. Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
  3. Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
  4. Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
  5. При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подверженная воздействию влажного воздуха.
  6. Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
  7. До того, как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

Устройство ломаной крыши мансарды по чертежам


Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.


Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.



Но при возведении ломаной крыши придерживаются следующих правил:

  1. Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
  2. Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
  3. Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
  4. Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.

Особенности обустройства мансардного этажа


Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.



По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.


При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию.


Стропила мансарды | За Молотком!


Автор zamolotkom.ru На чтение 3 мин. Просмотров 57 Опубликовано

Что такое мансарда? При желании это подкровельное пространство можно использовать с большой отдачей и высокой эффективностью. Поможет сохранить температуру в комнатах, ведь мансарда не позволит уходить теплу наверх сквозь кровлю, увеличить жилую площадь дома без особых финансовых расходов. Оборудование мансардной крыши обычно планируется еще на этапе проектирования строительства будущего дома, но можно сделать ее самостоятельно, перестроив чердак в жилое помещение.

Следует обратить внимание на то, что площадь помещения мансарды во многом зависит от вида конструкции стропильной системы. Являясь основными несущими элементами кровли стропила мансарды, иными словами стропильные ноги представляют собой наклонные балки, которые снизу крепятся к мауэрлату.

Когда крыша имеет небольшой размер и простую конфигурацию точками опоры стропилам, как правило, служат наружные стены здания, а также коньковый прогон. В этом случае устройство мансарды не представляется возможным. Сделать в небольшом доме подходящую по площади мансарду можно лишь, если он имеет ломаную, мансардную крышу.

Ломаные крыши отличаются от традиционных, сделанных при помощи наслонных и висячих стропил крыш и могут быть выполнены в двух вариантах:

  • В первом случае скаты выполнены наслонными стропилами;
  • Во втором случае верхние скаты изготовлены с помощью висячих стропил, а нижние из наслонных.

Конструкция мансарды

Строение крыши в разрезе представляет собой конструкцию, состоящую из нескольких секторов, представляющих собой фигуры геометрической формы. Ее основание – центр мансарды имеет очертания прямоугольника, он окружен по бокам треугольниками, образованными наслонными стропилами. Сторонами верхних треугольников служат скаты крыши и образованы они висячими и наслонными стропилами. Как правило, внутри обычной двухскатной крыши образуется мансарда, у которой углы верхнего и нижнего ската равны. Таким образом, один вариант мало чем отличается от другого.

Отстроенная по такой схеме мансарда будет иметь балку перекрытия потолка, которая иными словами называется затяжкой. Стойки послужат основой каркаса для стен мансарды. Подвешивая затяжку на бабку можно значительно увеличить жесткость потолка. Находящиеся в нише крыши и немного углубленные окна будут прекрасно освещать мансарду.

В случае устройства мансарды в крышах большого размера стропила входят в состав простых либо сложных деревянных ферм. Именно такие сооружения способствуют увеличению свободной площади мансарды. Однако установка здесь промежуточных опор будет шагом недальновидным, ведь в последствие они могут стать серьезной помехой при создании общего внутреннего интерьера мансарды, лишая ее определенного стиля и функционального содержания.

Материал для стропил мансарды

Клееный брус – наиболее популярный материал, применяемый в качестве стропил при строительстве домов больших размеров. Он отличается высокой прочностью и долговечностью. Прежде всего, стропила из клееного бруса даже при резких перепадах влажности не подвергаются деформации, к тому же сооружение, произведенное из клееной древесины, имеет весьма привлекательный вид. И это основная причина, по которой клееный брус широко применяется как декоративный элемент при разработке и устройстве интерьера помещения.

Источник

Установка стропил мансарды — Мансарды

При проектировании, мансарды вам необходимо определиться с видом крыши. Существует несколько вариантов мансардных крыш: одноуровневые, двухуровневые, двускатные, вальмовые и ломанные. От выбора формы крыши зависит внешний вид дома и, конечно же, система монтируемых стропил.

Виды стропильной системы мансарды

При проектировании крыши мансарды можно выбрать несколько вариантов стропильной системы. Используют висячие стропила, наслонные стропила, иногда комбинируют висячую с наслонной стропильные системы.

Для осуществления правильного выбора системы стропил мансарды необходимо учесть следующие факторы:

  • конструкция крыши мансарды, угол наклона;
  • тип кровельного материала;
  • климатические условия (снежный покров, ветер, перепады температур и т.д.).

Является недопустимым пренебрежение одним из факторов, влияющих на стропильную систему. Это может привести к нежелательной нагрузке, деформации стропильной системы, иногда даже к разрушению крыши мансарды.

Наслонные стропила собственной персоной

Материалы, используемые для установки стропильной системы

Стропильную систему можно монтировать из древесины, железобетона, металла. Существуют примеры монтажа стропильной системы из деревянных и металлических элементов, так называемая комбинированная стропильная система.

Самым удобным в конструкции стропил есть дерево. Это объясняется его легкостью, возможностью подогнать под любой размер (обрезать, нарастить), его легко вырезать, подрезать требуемый угол и т.д. Кроме положительных сторон стропильная система из дерева имеет и некоторые недостатки. Во-первых, для стропильной системы из дерева необходимо монтировать гидроизоляцию и пароизоляцию. Во-вторых, для такого типа стропильной системы необходимо предусмотреть хорошую вентиляцию мансардного помещения и крыши.

Стропильная система из бетона и металла более прочная, не подвержена гниению. Недостатком выступает большой вес такой стропильной системы, стропила нельзя подогнать по размеру по необходимости, поэтому их заказывают точно по выполненным измерениям.

Стропильная система мансарды

Висячая стропильная система

Система стропил висячего типа монтируется в случае, когда отсутствуют внутренние несущие стены. По форме она напоминает замкнутый треугольник. Опираются стропила на крайние опоры несущих стен, колоны. Центральной несущей стены, выполняющей роль опоры, в такой стропильной системе нет. Принцип работы такой системы состоит в сжатии с последующим изгибом, возникающая горизонтальная сила перекладывается на несущие стены.

При монтаже висячей системы стропил применяют затяжку, которая соединяет отдельные элементы стропил. В мансардной крыше затяжку можно располагать внизу, что одновременно будет балками перекрытия. Изготавливается затяжка из дерева, иногда из металла. Замечено, что чем выше вы располагаете затяжку, тем больше возрастает на нее нагрузка. Поэтому нужно использовать конструкции намного мощнее и следить за состоянием крепления. Вверху стропила соединяют между собой.

Висячие стропила выглядят довольно просто

Существует и безраспорный способ крепления стропил. В этом случае используется мауэрлат или стропила опираются на стены. Тогда под каждую стропильную ногу, во избежание древесных вмятин, необходимо подложить доску. Она послужит и для выравнивания конструкции.

Висячая стропильная система изготавливается из дерева, бруса, толстых досок. Крепятся они гвоздями, болтами, стальным профилем и другими предназначенными для этого креплениями.

Наслонная стропильная система

Стропильную систему такого вида используют при наличии дополнительной опоры в центре. Например, это может быть внутренняя стена несущая, или же колонна в центре. В основе работы такой системы имеем изгиб, что значительно уменьшает нагрузку на несущие стены. Есть три способа монтажа стропильной системы, выполненной таким способом:

  • стропильная нога упирается на подшивку, выполненную из бруса или на мауэрлат. Верхний конец стропила ложится на брус конька. Тип крепления – опора скользящая;
  • крепление стропил нижних ног происходит к брускам или мауэрлату с ползунковым способом. Соединение вверху стропил между собой производится гвоздями или болтами.
  • стропила крепятся в узлы коньковые с прогонами. Для этого деревянные бруски прибиваются параллельно к коньковому брусу.

Комбинация наслонной и висячей стропильных систем

Такую комбинацию применяют при желании построить ломаную мансардную крышу.

В стропильной системе наслонного типа нижние скаты имеют форму правильных прямоугольных треугольников с верхними и нижними прихватами.

Верхние скаты выполнены по типу висячей стропильной система. Нижние затяжки такой стропильной системы составляют потолок мансарды. Во избежание провисаний затяжек, их подвешивают на «бабку» (специальное дополнительное крепление).

Стропила нижнего ската могут монтироваться с подкосами или без них. Нижние стропильные ноги крепятся аналогично наслонной стропильной системе.

Вывод

Стропильную систему мансарды можно соорудить самостоятельно. Самое главное – правильно составить проект, учитывающий все возможные нагрузки, соблюдающий требования СНиП.

Мансарда с наслонными и висячими стропилами, с опиранием низа стропил в мауэрлат

Мансарда в деревянном доме

Деревянный дом с мансардой – это звучит заманчиво и уютно. Мансарда представляет собой чердачное жилое помещение. Мансардные крыши популярны тем, прежде всего, что появляется возможность значительного увеличения жилой площади без особых материальных затрат. В представлении дома с мансардой сразу же рисуется картина дома с ломаной крышей, где углы наклона скатов разные. В данном представлении люди заблуждаются, поскольку крыша дома с мансардой имеет возможность быть исполнена и в двухскатном типе крыши и во многих других типах. Конечно же, мансардные крыши отличаются от обычной крыши дома и, поскольку, чердачное помещение становится жилым, то к крыше предъявим особые требования.

В этой статье рассмотрим крыши ломаного типа, поскольку о других типах возведения крыши уже знаем. Однозначно не правильно будет принимать ломаную крышу как крышу с разными углами наклона скатов. Сконструировать мансардную крышу можно и с равными углами наклона как верхнего, так и нижнего скатов. В таком выполнении не отличишь ее от двухскатной крыши, но конструктивная схема возведения такой крыши идентична классической ломаной крыши. Отличие мансардной крыши от крыш, возведенных по классическим схемам висячих стропил или наслонных, заключается в том, что мансардная крыша в своей конструкции имеет два типа стропил (рис). Верхняя часть, которую определим от конька до перегиба, конструируется висячей стропильной системой, которая опирается на стойки, а в случае без стоек – на затяжку или продольный прогон, может повторять углы наклона нижних скатов или иметь более пологий скат. Нижняя часть, от перекрытия до перегиба, устраивается из наслонных стропил. Однако можно верхнюю и нижнюю часть выполнить по типу наслонных стропильных систем. Рассмотрим подробнее конструктивные схемы мансардных стропильных систем:

Мансарда с наслонными и висячими стропилами, с опиранием низа стропил в мауэрлат

Само собой логично, что, прежде всего для правильного устройства ломаной крыши в самом начале произведем расчет стропильной системы с учетом снежной и ветровой нагрузки, а только после этого приступим к монтажным работам.

Базовой основой для стропильной системы будет мауэрлат, поэтому жестко его скрепляем с балками перекрытия. Лежень, на который упираются балки стропил, укладывают прямо на перекрытие. Стойки врезают прямо в балки перекрытия. Балки перекрытия рассчитывают на распределенную равномерно нагрузку, которую принимают около 400 кг/м?. Дополнительно производят расчеты перекрытия на силу от веса крыши и общей нагрузки на ней.

Далее выделяем будущую площадь помещения мансарды стойками, которые являются каркасом для будущих стен. Нижние скаты формируем согласно полученным расчетам по схеме наслонных стропильных систем. Соединим стойки продольными прогонами, а потом и балками сверху, которые будут выполнять функцию затяжек для верхних висячих стропил (рис.). Соответственно, произведем расчет каркаса верхних скатов по схеме висячих стропил. Узлы сплочения стропильных ног и мауэрлата могут быть выполнены по типу ползуна или шарнирно неподвижной схеме. По таким же схемам совмещения необходимо выполнить закрепление мауэрлатных балок.

Выполняем следующий шаг, беремся за монтаж висячих и наслонных стропил. Сначала монтируем наслонные стропила нижних скатов, а затем возводим висячую стропильную систему верхних скатов.

Выполнять верхние скаты можно по любой схеме висячих стропил как с подкосами и бабкой, так с бабкой или с ригелем, что и предполагает соответствующие расчеты по выбранной схеме. Балки, соединяющие стойки наслонных cтропил, выполняют функцию затяжек для висячих стропил верхних скатов крыши и работают на растяжение и совсем небольшой прогиб. Очевидно, затяжку можно подбирать не большим сечением, но подстраховать ее можно бабкой, чтобы избежать прогиба потолка от своего веса. На рисунке мы видим традиционную бабку, но в практике с обеих сторон к коньковому прогону и затяжке прибивают обычные дощечки, и не стоит путать их со стойками. Стропила висячей системы могут быть и массивными больших сечений, поскольку перекрывают собой весь пролет крыши. Обратим особое внимание на правильность конструктивной сборки узлов в точках перегибов.

Как дополнение к этому материалу, можно почитать про монтаж мансардных окон. Так или иначе вам придется их устанавливать.

Мансарда с наслонными и висячими стропилами, с выносом низа стропил за стену

Карниз функционально предохраняет верхнюю часть стены от воды, которая стекает с крыши, и даже частично от прямого воздействия дождя.

Сделаем увеличение карниза посредством выноса низа стропильных ног за пределы стены сруба. Под стропило вводим подкос, а саму стропильную ногу упираем не в мауэрлат, который в данном случае можно полностью исключить из конструктивной схемы, а в балку перекрытия. Вместо мауэрлата удовлетворительно будет использование выравнивающих деревянных подкладок. Стойки методом врубки глубиной не больше 1/3 высоты балки перекрытия соединяют с балками перекрытия (рис.).

Для нижнего каркаса наслонной стропильной системы принимают расчет на сжатие, поскольку углы нижних скатов часто делают крутыми и атмосферные осадки на них не задерживаются, а воздействует на них только ветровая нагрузка. Для подстраховки можно принять расчет стропильных ног на изгиб и на сжатие, но в любом случае необходимо установить противоветровые проволочные скрутки, на случай ураганного ветра, чтобы не сорвало крышу.

Часто в конструкции нижних наслонных стропил проводят мероприятия, которые помогают разгрузить балку от сосредоточенных сил от веса крыши. В конструкцию вводят дополнительную стойку, которая устанавливается в месте пересечения стропильной ноги и подкоса, а упирается низом в балку перекрытия над самой стеной. Этот дополнительный элемент частично разгружает низ стропила и подкос, работает таким образом, что сосредоточенные силы по стойке будут уходить прямо на стену. Для придания большей устойчивости при неравномерной нагрузке на крышу, стойки свяжем с наслонными стропилами несколькими схватками и установим на низ затяжки опорные бруски.

Мансарда с наслонными стропилами по каркасу из брусьев

В данной схеме верхние и нижние скаты мансардной крыши выполним в одной системе наслонных стропил. Верх нашей мансарды в предыдущих схемах был выполнен по системе висячих стропил, заменяем теперь на систему наслонных стропил. В таком варианте возведении крыши схватки, что связывали нижние балки, стают опорными балками под стойки верхнего перекрытия и, получаем схему, обратную висячим стропильным системам (рис.). Следовательно, балки, которые теперь служат опорой, подбирают большего сечения, чтобы избежать прогиба, эти балки и будут теперь несущими составляющими потолка мансарды. Стропила в таком случае могут быть небольшого сечения, можно даже сделать их из досок.

Соответственно, расчеты сечений всех составляющих элементов крыши ведут по схемам наслонных стропильных систем. Нагрузка веса потолка мансарды равномерная, поэтому балки, которые раньше выполняли функцию схваток нижних стоек, рассчитывают на изгиб, учитывая и сосредоточенную силу от стоек верхней конструкции.

Пространственную жесткость всей крыши обеспечит укладка конькового прогона, на который будут опираться верха стропильных ног. Стропильные балки нижних скатов опираются на поперечные балки. Жесткость нижнего ската могут обеспечить вспомогательные балки, вставленные между поперечными балками, но можно и обойтись и обрешеткой ската, так как на крутых скатах осадки не задерживаются.

Данный метод устройства мансардного этажа применяют в случае сложных конфигураций пространства, проще говоря, собирают каркасную конструкцию комнат, и укладывают на них наслонные стропила. Для облегчения устройства опорных узлов стропильных ног, собирают каркасы из рам П-образной формы, а потом укладывают прогоны.

Дощато-гвоздевая мансарда

Мансарду изготовим из дощато-гвоздевых рам (рис.). Для возведения такой крыши используем наслонно стропильную систему, где расчеты проведем методом, который применяется для однопролетных балок. Все узлы соединений рассчитываем на срез гвоздей от влияния сжимающих сил, которые возникают в стропильных гвоздях в узлах соединений стропил и балок перекрытия этажа. Если по расчетам выявится, что необходимо большое количество гвоздей, то заменим гвозди болтами или установим усиливающие прибоины. Следует помнить, что при применении болтов, отверстия под них ослабляют несущую способность балки, в этом случае применим коэффициент 0,8. Устройство обрешетки и применение схваток обеспечит конструкции пространственную жесткость.

Из статьи вам должно было стать понятно, что при строительстве вашего деревянного дома вы сами в праве выбирать его конструкцию, а мансардная крыша намного практичнее, чем обычная, именно поэтому многие склонятся в строительстве к данному типу.

Виды стропильной системы двухскатной крыши: для маленьких и больших домов

В основе каждой крыши лежит большое количество балок, стропил, стоек и прогонов, которые все вместе называются стропильной системой. За многовековую историю видов и способов ее организации накопилось немало, и каждая имеет свои особенности в построении узлов и врубок. Подробнее о том, какой может быть стропильная система двухскатной крыши и как при этом должны крепиться стропила и другие элементы системы поговорим подробнее.

Конструкция стропильной системы двускатной крыши

В разрезе двухскатная крыша представляет из себя треугольник. Состоит она из двух прямоугольных наклонных плоскостей. Две эти плоскости соединяются в высшей точке в единую систему коньковым брусом (прогоном).

Схема двускатной крыши

Теперь о составляющих системы и их назначении:

  • Мауэрлат — брус, который связывает крышу и стены здания, служит опорой для стропильных ног и других элементов системы.
  • Стропильные ноги — они образуют наклонные плоскости крыши и являются опорой для обрешетки под кровельный материал.
  • Коньковый прогон (бус или конек) — объединяет две плоскости крыши.
  • Затяжка — поперечная деталь, которая соединяет противоположные стропильные ноги. Служит для увеличения жесткости конструкции и компенсации распирающих нагрузок.
  • Лежни — бруски, расположенные вдоль мауэрлата. Перераспределяют нагрузку от кровли.
  • Боковые прогоны — поддерживают стропильные ноги.
  • Стойки — передают нагрузку от прогонов к лежням.

В системе могут еще присутствовать кобылки. Это доски, которые удлиняют стропильные ноги для образования свеса. Дело в том, что для защиты стен и фундамента дома от осадков желательно чтобы кровля заканчивалась как можно дальше от стен. Для этого можно взять длинные стропильные ноги. Но стандартной длины пиломатериалов в 6 метров для этого часто не хватает. Заказывать нестандарт — очень дорого. Поэтому стропила просто доращивают, а доски, которыми это делают называются «кобылки».

Конструкций стропильных систем довольно много. В первую очередь их разделяют на две группы — с наслонными и висячими стропилами.

Разница в конструкции наслонных и висячих стропил

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки. Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Системы наслонных стропил с подкосами

В этих вариантах для большей жесткости добавлены подстропильные ноги, которые еще называют подкосами. Они устанавливаются под углом 45° по отношению к горизонту. Их установка позволяет увеличить длину пролета (до 14 метров) или уменьшить сечение балок (стропил).

Подкос просто подставляется под требуемым углом к балкам и прибивается гвоздями с боков и снизу. Важное требование: подкос должен быть срезан точно и плотно прилегать к стойкам и стропильной ноге, исключая возможность ее прогиба.

Системы с подстропильными ногами. Сверху распорная система, снизу — безраспорная. Узлы правильной рубки для каждой расположены рядом. Внизу — возможные схемы крепления подкоса

Но не во всех домах средняя несущая стена расположена посередине. В этом случае есть возможность установить подкосы с углом ннаклона относительно горизонта 45-53°.

Система стропил со смещенным относительно центра вертикальным прогоном

Системы с подкосами необходимы если возможна значительная неравномерная усадка фундамента или стен. Стены садиться по-разному могут на деревянных домах, а фундаменты — на слоистых или пучнистых грунтах. Во всех этих случаях рассматривайте устройство стропильных систем такого типа.

Система для домов с двумя внутренними несущими стенами

Если в доме есть две несущие стены, устанавливают две подстропильные балки, которые расположены над каждой из стен. На промежуточные несущие стены укладываются лежни , нагрузка от подстропильных балок передается на лежни через стойки.

Системы с подстропильными балками

В данных системах коньковый прогон не ставят: он дает распорные силы. Стропила в верхней части соединяются одна с другой (подрезаются и стыкуются без зазоров), места соединения усиливаются стальными или деревянными накладками, которые прибиваются гвоздями.

В верхней безраспорной системе распирающую силу нейтрализует затяжка. Обратите внимание, что затяжка ставится под прогоном. Тогда она работает эффективно (верхняя схема на рисунке). Устойчивость может обеспечиваться стойками, или расшивками — балками, установленными наискосок. В распорной системе (на картинке она внизу) поперечине — это ригель. Он устанавливается над прогоном.

Есть вариант системы со стойками, но без подстропильных балок. Тогда к каждой стропильной ноге прибивается стойка, которая вторым концом опирается на промежуточную несущую стену.

Крепление стойки и затяжки в стропильной системе без подстропильного прогона

Для крепления стоек используются гвозди дляной 150 мм и болты 12 мм. Размеры и расстояния на рисунке указаны в миллиметрах.

Как устроена стропильная система мансардной крыши: обзор конструкций для малоэтажных домов

Устройство мансардной крыши позволяет ощутимо увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство нередко пугает домашних мастеров слишком сложным и трудоемким процессом.

Опасаться не стоит, ведь результат обеспечит красивой крышей и удобными дополнительными помещениями. А для того чтобы итог работы радовал хозяина и домочадцев, нужно знать, по каким правилам сооружается стропильная система мансардной крыши, каким способом ее проще и лучше устроить.

Содержание

Главный признак мансардных крыш

При упоминании мансардных крыш мы моментально вспоминаем пятиугольную двухскатную конструкцию внушительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает, что у скатов ее непременно должен быть разновеликий уклон, т.е. нижняя часть крыши просто обязана быть намного круче, чем верхняя. Из-за разницы в углах наклона формируется выпуклый излом, подаривший крыше народное название «ломанной». Термин обоснованно перекочевал в технические определения мансардных сооружений. Он отражает суть привычного стандарта в устройстве, но с конфигурацией зачастую не имеет ничего общего. Несмотря на то, конструкция всех мансардных крыш в обязательном порядке включает две части, визуально их наличие не всегда можно определить.

Чисто по внешним показателям преобладающее количество мансардных конструкций можно разделить на:

  • Треугольные крыши, нижняя и верхняя часть которых имеет равнозначный уклон. Внешне они напоминают традиционные двухскатные сооружения без изломов в плоскости скатов.
  • Пятиугольные крыши со скатами, имеющими выпуклые углы. Эта категория ярко проявляет наличие в конструкции двух состыкованных частей.

В обеих указанных разновидностях стропильная система состоит из двух водруженных друг на друга ярусов. Нижнее сооружение формирует полезное пространство жилой мансарды высотой от 2 до 2,5м, чтобы перемещаться внутри него было не затруднительно. Второй ярус создает форму верха крыши, ему позволено быть произвольной высоты.

Варьируя угол наклона верхних и нижних стропильных ног, можно получить оптимальную на собственный взгляд форму крыши. Считается, что лучше всего выглядит пятиугольная мансарда, углы которой соприкасаются с воображаемой окружностью.

Отметим, что принцип строительства ломанной крыши подходит не только для двухскатных стропильных систем. Интерпретируя базовый метод мансарду можно организовать в вальмовых, односкатных, шатровых и прочих кровельных конструкциях.

Иногда под мансарду переделывают уже существующее сооружение, в возведении которого не использовалась «ломанная» технология. Однако эти крыши априори к мансардному разряду отнести нельзя. Правда, никто не мешает при достаточной мощности стропильных ног использовать ригели скатных стропильных систем в качестве потолочных балок, а опоры дополнительных прогонов в качестве бруса для обшивки мансарды.

Выяснили, что главный признак мансардной крыши это наличие двух смежных стропильных конструкций, соединенных в треугольник или пятиугольник симпатичной хозяину формы. В их строительстве используется типовые технологии сооружения стропильных каркасов для скатных крыш:

  • Наслонная, согласно которой строят нижний ярус мансарды и используют в устройстве верхней части.
  • Висячая. В соответствии с ней строят только верхнюю часть конструкции.

Если для упрощения разрез мансардной крыши разделить на две половины, внизу получится трапеция, а вверху треугольник. Наклонным сторонам трапеции разрешено быть исключительно наслонными, а сторонам треугольника наслонными и висячими.

Базовые схемы стропильных систем

«Классикой жанра» по праву считается пятиугольная схема стропильной системы мансардной крыши со стойками-подпорками, образующими стенки внутреннего помещения. Ее разрез условно делится на простейшие геометрические фигуры. В центре прямоугольник, по бокам которого расположены два зеркально развернутых прямоугольных треугольника, сверху равносторонний треугольник.

Стандартная мансардная конструкция

Наслонные стропила нижней части конструкции опираются внизу на мауэрлат, а верхней пяткой на правый или левый прогон. Часть каркаса мансардной крыши, венчающую сооружение, выполняют висячие стропильные арки. Их дополняют бабкой-подвеской посредине, если им предназначено перекрывать пролет более 3м. Бабку нельзя соединять с затяжкой арки врубкой, как опорную стойку. Ее работа заключается в предотвращении провисания затяжки – это не опора, а подвес.

Подпорки-стойки наслонных стропилин нижней части опираются через лежень на перекрытие. При необходимости увеличить устойчивость под подпорки монтируют подкосы. С лежнем и прогонами стойки соединяются врубками, места соединения дублируются металлическими уголками и зубчатыми пластинами. Если перекрытие бетонное, под лежень подстилается битумная гидроизоляция. Лежень может быть уложен не на перекрытие, а на кирпичные столбики или на выравнивающие доски. При устройстве мансарды по деревянному перекрытию можно вообще обойтись без лежня и врезать стойки непосредственно в балки.

На довольно крутые нижние части скатов мансардных крыш практически не действует снеговая нагрузка, осадки ведь на них не задерживаются. Однако у круто установленных стропилин есть другая беда – порывистые ветра будут стремиться перевернуть и сорвать крышу. Поэтому к креплению системы к мауэрлату отнестись нужно очень серьезно. В мансардной ситуации к стенам скрутками привязывается каждая стропилина, а не через одну, как у обычных скатных конструкций.

Способ выноса стропил за линию стены

Нередко бывает, что запланированная мансардная конструкция формирует слишком узкое внутреннее пространство. Его можно расширить путем выноса стропильных ног за пределы стен. Т.е. опираться стропильная нога будет не на мауэрлат, а на балки верхнего перекрытия. Этот случай по идее вообще не нуждается в мауэрлате. Зато усиливающие подкосы в схеме с выносом стропилин применяют беспрекословно, потому что под крайней частью боковых треугольников никакой опоры нет совсем.

Установку мауэрлата можно упразднить, а вот заливка монолитного ж/б пояса для крепления балок к кирпичным стенам весьма желательна. Балки перекрытия к монолитному поясу крепятся анкерами, в них врубаются опорные стойки максимум на 1/3 толщины бруса. Важный момент: вынос стропилин за стену просто обязан сформировать карниз для деревянных домов шириной не менее 0,5м, для бетонных и каменных минимум 0,4м.

Технология сооружения стропильной конструкции с выносом стропильной ноги за стену:

  • Устанавливаем крайние балки перекрытия, определяющие контур карнизных свесов. Т.к. перекрытие будет нагруженным, сечение балок принимаем от 150×200мм. Если при укладке стартового бруса выявится, что стены не формируют идеальный прямоугольник, стремимся изменением положения балок исправить огрехи.
  • По натянутым между закрепленными крайними балками шнуркам укладываем и фиксируем остальные бруски. Контролируем высоту и шаг укладки балок перед креплением. Расстояние между элементами перекрытия равно шагу между стропильными ногами. Для утепленных крыш оптимальный шаг установки стропилин 0,6м, потому что он равен ширине плиты теплоизоляции. Если стропила будут монтироваться с подобной частотой, их можно сделать из доски 50×150мм.
  • От левого и правого края откладываем расстояние, равное длине короткого катета прямоугольного треугольника. В отмеченных точках аккуратно стамеской выбираем гнезда на треть высоты балки под крайние опоры.
  • Изготовим опоры путем вытески шипов. Их нужно сделать по размерам выбранных гнезд. Для изготовления угловых опор подойдет брус сечением 100×150мм, из него же следует сделать две несущие опоры для фронтонных сторон крыши. Под рядовые стойки достаточно бруса 50×100 мм. Материал для опорных элементов должен быть длиннее проектной высоты на длину шипа, но лучше на 10см на случай ошибок при стеске.
  • Устанавливаем угловые стойки и скрепляем их временными распорками. Соединяем стойки шнуркой.
  • По шнурке отвесом выверяем в балках точки выборки гнезд под рядовые опоры и выбираем указанные отверстия.
  • Устанавливаем рядовые стойки и две несущие опоры в центрах фронтонов мансарды.
  • На установленные опоры укладываем прогоны – доски сечением 50×150мм. Крепим прогоны уголками. Необязательно использоваться столько же гвоздей, сколько в уголках отверстий. Достаточно двух-трех на каждую плоскость. В результате укладки доски получается каркас стен будущей мансарды.
  • Соединяем установленные друг против друга опоры брусками, прикрепив их к прогонам уголками. Эти элементы будут выполнять функцию ригелей, работающих на растяжение. Потому для их изготовления потребуется пиломатериал 1го сорта сечением 100×150мм. Под каждый установленный ригель нужна временная опора из дюймовки 25×150мм.
  • Сверху ригели временно скрепляем все той же дюймовкой, отступив от краев каркаса 20-30см. Временный редкий настил из одной-двух-трех досок нужен для удобства монтажа верхней части стропильной системы.
  • Делаем из дюймовки шаблон для стропилин нижнего ряда. Для этого прикладываем доску-заготовку к торцу прогона и балки. Затем очерчиваем линии пазов, вдоль которых предстоит отпилить излишки. Примеряем, при необходимости подтесываем излишки.
  • По шаблону изготавливаем стропильные ноги. Если есть сомнения в безупречности строительства, то выпилить для начала лучше только верхний паз. Поместив стропилину на положенное ей место, можно будет потом скорректировать нижний паз по факту без нежелательной порчи материала.
  • Устанавливаем торцовые стропильные ноги, которые нужно будет опять соединить шнуркой.
  • Ориентируясь на шнурку монтируем стропильные ноги нижнего яруса мансарды.
  • Аналогично изготавливаем шаблон для верхней части стропильной системы. Для того чтобы найти линию верхнего спила, временно нашиваем на фронтонную опору доску.
  • Делаем зеркального собрата для предыдущего шаблона. Опираться стропила верхнего яруса будут друг в друга.
  • Примеряем оба шаблона на крыше. Если все в норме, изготавливаем по ним требующееся количество верхних стропилин из доски 50×150мм.
  • Сооружаем верхний ярус стропильной системы.
  • Для того чтобы ригели не провисали, монтируем к каждой верхней ферме бабки требующегося размера. Жестко пришиваем их только к коньковой зоне, низ не должен быть жестко закреплен.

Дальше стропильные ноги прикручиваются к стенам проволочными связками. Затем устанавливается каркас фронтона, по которому его нужно обшить. В завершении монтируется обрешетка с шагом, соответствующим характеристикам кровельного материала.

Метод с каркасными модулями

Технология отличается от предыдущего способа тем, что на перекрытие устанавливаются не отдельные опоры, а полностью подготовленные к креплению модули-блоки боковых стен будущей мансарды.

Блочный метод устройства стропильной системы позволяет оптимизировать строительство мансардной крыши, потому что сооружение модульных элементов производится на земле. В спокойных условиях без ощущения высоты достичь точности узловых соединений легче.

Процесс устройства блочной мансардной крыши:

  • По заранее сделанному проекту изготавливаем рамы стенок мансарды. Продольные брусья по этой методе играют роль прогонов и лежней. Их вместе со стойками раскладываем на ровной площадке и отмечаем при помощи угольника гнезда под опоры боковых стен. По отмеренным линиям делаем пропилы.
  • Вырезаем на стойках шипы, размер которых обязан соответствовать размерам гнезд.
  • Соединяем продольный брус с вертикальными стойками, получаем две модульных рамы – это стенки мансарды.
  • Поднимаем рамы наверх, устанавливаем на предназначенное место. Временно фиксируем положение стенок распорками, затем прикрепляем их к балкам перекрытия скобами.
  • Стамеской выбираем на краях балок гнезда для установки нижнего ряда стропил. Расположить их надо в одну линию. Чтоб соблюсти геометрию проще сначала наметить их бензопилой, потом доработать стамеской.
  • Верхний стропильный ярус мансарды выполняем на земле, примерив предварительно заготовки к установленным элементам. Для точности подгонки к торцу будущей крыши временно прибиваем доску так, чтобы один ее края четко повторял центральную ось стропильной системы. Основание верхнего мансардного треугольника выполняет функцию растяжки. Длина его равняется расстоянию между наружными вертикальными плоскостями установленных рам. По краям растяжки выбираем гнезда, а на нижних пятках стропилин шипы.
  • Собираем стропильные фермы верхнего яруса, для надежности монтируем дополнительный ригель, коньковый узел усиливаем треугольной леревянной накладкой.
  • Пока не переместились на крышу, делаем заготовки стропильных ног. Примеряем их к разложенным на земле рамам. «Раскроить» их удобнее одним махом, прихватив несколько штук струбциной. Выпиливаем только верхний скос с учетом того, что опираться он будет частично на стойку стенки, частично на растяжку верхних стропильных ферм.
  • Примеряем нижнюю стропилину к торцу. Прорисовываем в зоне ее нижней пятки форму шипа, повторяющую конфигурацию гнезда в балке. Выпиливаем шипы.
  • Перемещаем на крышу фермы верхнего яруса и стропильные ноги нижнего яруса. Монтируем сначала фермы, прикрепив их к верхней обвязки стенок скобами, затем стропила нижней части, прикрепив их к балкам перекрытия все теми же скобами.

Последующие этапы строительства крыши выполняются по стандартным правилам. Подробно ознакомят с описанными принципами сооружения стропильной системы чертежи для мансардной крыши, наглядно представляющие конструкцию. Благодаря производству соединений врубкой вполдерева увеличивается прочность и жесткость каркаса в целом, что позволит не монтировать дополнительные подкосы.

Минус метода заключается в том, что готовые модули довольно тяжело транспортировать на крышу. Чтобы перенести туда собранные блоки без применения грузоподъемной техники потребуется минимум 4 человека.

Дощато-гвоздевая стропильная система

Строить мощную мансарду над небольшими дачными домиками нецелесообразно, но сэкономить место на малогабаритном участке все же хочется. Для хозяев небольших строений есть отличный вариант – легкая дощато-гвоздевая наслонная конструкция. Способ должен понравиться приверженцам экономии, потому что в сооружении не используется цельный брус.

Для изготовления каждого из опорных элементов используются две доски, между которыми установлены дистанционные отрезки бруска. Формируемая брусками полость объясняет, почему система легка в сравнении с цельными собратьями. Для обеспечения пространственной жесткости устанавливаются ветровые схватки, соединяющие опоры со стропильными ногами. Свой вклад в усиление конструкции в свою очередь внесет обрешетка.

Народный способ разработки макета

Для успешного результата работы очень желателен проект. Не факт, что представленные чертежи с размерами подойдут для обустройства конкретного дома. Типология в строительстве сейчас совсем не приветствуется. Если нет вообще никакой документации, лучше сделать хотя бы набросок будущей крыши, не забывая о высоте потолков в мансардном помещении. При этом:

  • Следует соблюдать пропорции, ведь слишком большая мансарда может превратить небольшой дом в несуразную, похожую на гриб постройку.
  • Нужно помнить, что нижняя часть мансардной крыши строится с использованием наслонных стропильных ног, а они оптически занижают свес и перекрывают верхнюю часть высоко расположенных окон. Ощутимого эффекта нависания не будет при устройстве мансарды по схеме с выносом стропил.
  • Не стоит забывать, что высота мансардного помещения обязана обеспечить свободу передвижения. Именно этот ориентир требуется для правильного определения высоты стоек мансардных стенок.

Подобрать наилучшие пропорции крыши можно народным шаблонно-макетным способом. Согласно ему на ровной просторной площадке раскладываются бруски или доски, повторяющие контур строения в реальную величину. Меняя углы, передвигая составляющие, можно добиться оптимальной конфигурации. Элементы нужно зафиксировать гвоздями и тут же померить длины балок, стропил, затяжек, стоек. Полученные размеры помогут в изготовлении шаблонов.

Расчеты и планировку стропильной системы под мансардную крышу продемонстрирует видео:

Приведенные нами базовые варианты и схемы устройства мансардной стропильной конструкции помогут определиться с выбором оптимального типа стропильной конструкции.

Варианты крепления стропил к мауэрлату

Надёжность всей кровли зависит от правильности выполнения монтажных работ. Основными элементами конструкции считаются стропильные ноги.

Для придания устойчивости элементы закрепляются при помощи боковых раскосов, металлического уголка или скоб. Балки соединяются между собой в коньковой части перекрытия, внизу происходит крепление стропил к мауэрлату. Элемент выдерживает максимальную нагрузку, для его изготовления используются пиломатериалы с сечением 15 × 15 или 20 × 20 см.

Особенности стропильных систем

Вариант установки стропил зависит от расположения стен жилого здания. Каждая из конструкций имеет свои стягивающие детали или подпорные элементы.

Наслонные

Рассматриваемая система устройства кровли отличается наличием нескольких дополнительных точек крепления, кроме опоры на несущие стены. Использование такой схемы позволяет снять часть нагрузки из ограждающих конструкций. В качестве дополнительных подпорок здесь используются боковые стойки, а также дополнительные элементы (бабки), которые фиксируют конёк. Брусья применяются в качестве затяжек, что позволяет уменьшить нагрузку на несущие стены здания.

Наслонная система стропил закрепляется на мауэрлате при помощи гибких связей. Это позволяет обеспечить целостность кровли во время усадки или деформации несущих стен. Подобный способ крепления стропил к мауэрлату идеально подойдёт для новых жилых зданий. Ограждающие конструкции новых домов непременно просядут под воздействием грунтовых вод или резких перепадов температуры.

Висячие

Висячая система получила своё название благодаря отсутствию дополнительных опорных точек. Стропильные ноги опираются на несущие стены. Балки будто нависают над зданием, вся нагрузка от крыши будет равномерно распределена по лежачему брусу, мауэрлату. Висячие стропила закрепляются при помощи жёстких связей, ведь каркас кровельной конструкции опирается только в двух местах здания.

Висячая схема расположения стропил считается распорной, она оказывает значительные нагрузки на несущие стены. Чтобы снять часть усилий, используются дополнительные детали, такие как затяжки, ригели, подкосы или бабки. Элементы позволяют равномерно распределить усилия, подтягивают конструкцию к коньку. Ригели связывают стропильные ноги, их устанавливают в запилы параллельно к балкам перекрытия.

Расчёт установки стропил

При расчёте стропильной системы делается упор на надёжность и прочностные характеристики конструкции. Необходимо выбрать правильный шаг между балками. Параметр рассчитывают по расстоянию между опорными точками и сечению брусков, а также схеме изготовления кровли.

Таблица расчётов

Расстояние между стропилами (см) Длина стропил (см)
300 350 400 450 500 550 600
60 4×15 4×17,5 5×15 5×15 5×17,5 5×20 5×20
90 5×15 5×17,5 5×20 7,5×17,5 7,5×17,5 7,5×20 7,5×20
110 7,5×12,5 7,5×15 7,5×17,5 7,5×17,5 7,5×20 7,5×20 10×20
140 7,5×15 7,5×17,5 7,5×20 7,5×20 7,5×20 10×20 10×20
175 10×15 7,5×20 7,5×20 10×20 10×20 10×25 10×25
215 10×15 10×17,5 10×20 10×20 10×25 10×25

Создание запила

Фиксация балок без запила применяется для скользящего соединения. Уголок для крепления стропил к мауэрлату позволяет надёжно закрепить балки. Способ фиксации не позволяет конструкции кровли выдерживать значительные нагрузки, поэтому его используют для перекрытия четырехскатной крыши с небольшими пролётами.

Получить надёжный узел опирания можно при помощи пропила или блокирующего зуба. Врезку делают в стропильной ноге на четверть толщины изделия. На практике применяют несколько вариантов устройства запила:

  1. Жёсткое крепление – работает на сжатие внутренней стороны опорной балки.
  2. Подвижное крепление получают в том случае, когда зуб образуется на внешней стороне бруса (чтобы стропила не смогли соскользнуть из мауэрлата, их дополнительно закрепляют скобами или уголками).
  3. Вместо запила может использоваться упорный брус, который прибивают к балке.

Важно! Запил необходимо делать на стропильных ногах, а не мауэрлате. Вырезы на этой конструкции только ослабят опорный брус.

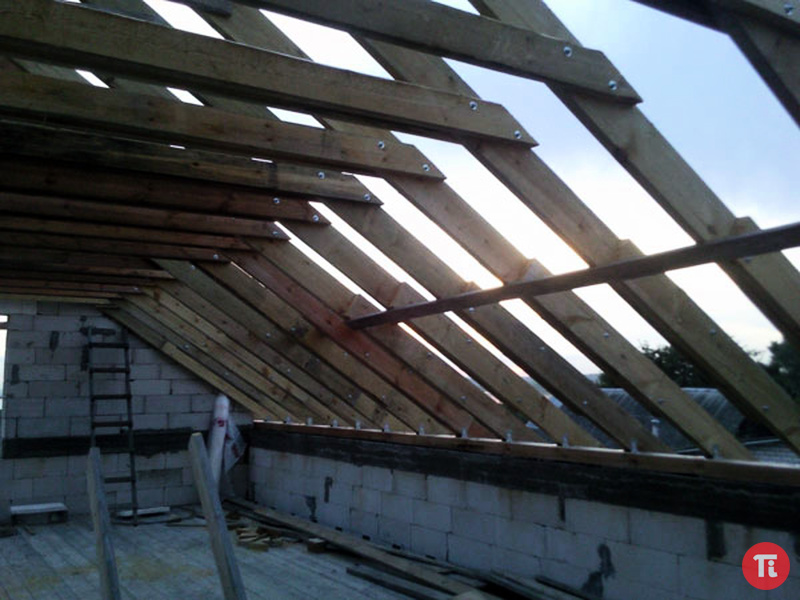

Установка стропил

Монтаж стропил начинают с установки мауэрлата.

Прогон прикрепляется к стенам при помощи анкерных болтов. Крепят стропила к мауэрлату двухскатной крыши в следующей последовательности:

  1. Делают шаблон будущей конструкции стропильных ног. Для этого достаточно соединить одинаковые по длине доски гвоздём.
  2. Получившееся изделие закрепляют в местах фиксации стропильных ног. Фиксируют положение «ножниц» при помощи ещё одной доски, которая идёт параллельно балкам перекрытия. Это поможет зафиксировать угол конструкции.
  3. Делают ещё один шаблон из листа фанеры. С его помощью определяют величину зарезки балок в местах опирания на мауэрлат.
  4. При помощи ранее изготовленных шаблонов делают монтажные запилы и соединяют брусья под необходимым углом, что позволяет получить стропильную ферму.
  5. Поднимают фермы на крышу и закрепляют на мауэрлате. Работу начинают из установки крайних конструкций. Далее в верхних частях ферм забивают по гвоздю и натягивают шнур. Верёвка станет ориентиром для установки последующих ферм. Остальные стропила устанавливают на расчётном расстоянии, но не менее 60 см между соседними балками перекрытия.

При необходимости фермы дополнительно закрепляют ригелями, подкосами и подпорками. Конёк фиксируют на специальных опорах при помощи промежуточных и диагональных стропил.

Рекомендации по креплению

При установке балок необходимо соблюдать следующие правила:

  1. При использовании шпилек и болтов подкладывают под них шайбы. Это позволит повысить прочность соединения стропильных ног.
  2. Стропила к мауэрлату часто крепят при помощи специальных уголков. Их закрепляют гвоздями или саморезами нужной длины.
  3. Запил стропил к мауэрлату делают на 1/4 его толщины. Нарушать целостность пиломатериала не рекомендуется, ведь он должен выдерживать значительные нагрузки. Жёсткое крепление чаще применяется для висячей системы.
  4. Фиксация стропил и мауэрлата гвоздями или саморезами не позволяет добиться желаемого результата. Для устройства надёжного соединения применяется металлический уголок с несколькими отверстиями на полочках.
  5. При установке стропил на кирпичные или газобетонные стены брусья закрепляют на мауэрлате с использованием скользящего крепежа. Метод особенно актуален для конструкций с тяжёлым кровельным материалом.

Важно! Только правильный расчёт сечения балок, подбор шага между стропильными ногами и грамотная фиксация крепёжных узлов позволят увеличить срок эксплуатации кровли.

Жёсткое крепление

Крепёж считается одним из самых надёжных, он выполняется за счёт врубки на балках или закрепления подпорных брусков. Если строители применяют метод врубки, не стоит переживать о возможном изменении скатного угла, но плоскость стропил должна находиться на одном уровне. Перед проведением работ необходимо снять контрольные замеры. Запилы делают на каждой балке отдельно или по заранее изготовленному шаблону, всё зависит от положения мауэрлата.

Шаблон делают из куска фанеры, отрезка доски или плотного картона. На заготовке проводят линию параллельно нижней кромке на 1 см от высоты бруса. На балках проводят такую же параллельную черту и перпендикуляр в месте прилегания изделия к мауэрлату. Глубина будущей зарубки не должна превышать третьей части ширины стропила. Прикладывают шаблон к торцевой части мауэрлата, определяют угол положения стропила и проводят необходимые линии на заготовке, вырезают ненужную часть.

Проверяют готовый шаблон на разных участках мауэрлата, прорезь должна совпадать с лежачим брусом. Если это так, то определяют точки соприкосновения стропильных ног с мауэрлатом, совмещают параллельные линии и наносят разметку на пиломатериал. Делают зарез при помощи ножовки или бензопилы. Работу необходимо проводить с особенной аккуратностью, чтобы не сделать лишний запил.

После пропила прямой линии делают угловой срез. Операцию рекомендовано проводить при помощи острого топора. Сруб несколько раз проверяют на совмещение мауэрлата с вырезом на шаблоне. Ферму устанавливают в нужном месте и закрепляют скобами. Положение каждой стропильной ноги дополнительно фиксируют раскосами. Элементы убирают после монтажа обрешётки.

Нашивка бруска

В небольших по размеру каркасных зданиях запил стропил может не потребоваться. Углубление в балке заменяет упорный брусок, который закрепляется на изделии при помощи гвоздей. Надёжность этого способа зависит от качества проведённых работ. Операции выполняют в следующем порядке:

  1. Устанавливают стропила и фиксируют их положение при помощи раскосов.
  2. Отрезают кусок доски (от 50 см), определяют угол наклона ската и закрепляют доску к балке. Для этого используется металлический уголок и шурупы нужной длины, шпилька или болт с гайками и шайбами. При отсутствии прочного и надёжного пиломатериала закрепляют две тонкие доски на обеих сторонах балки. Дополнительные крепления в таком случае не потребуются.

Совет! При установке каждой последующей фермы надо ориентироваться по направлению шнура, контролировать положение конька и нижней части балок.

Скользящий

Если крышу устанавливают на срубе, практикуется крепление стропил без мауэрлата. Вместо этого элемента используются несущие стены здания. Деревянная постройка даёт усадку, что может привести к деформации кровли, появлению прогибов и перекосов. Чтобы этого не случилось, используется скользящий метод закрепления стропил.

Работу проводят в следующем порядке:

  1. Проводят монтаж крайних ферм, фиксируют их положение при помощи раскосов и натягивают шнур.
  2. Покупают специальные фиксаторы (они должны соответствовать ГОСТу), определяют места их установки.
  3. Снимают часть лежачего бруса, что позволит увеличить площадь соприкосновения стропил с мауэрлатом.
  4. Укладывают балки в посадочные места и устанавливают крепежи.

Если кровельная конструкция шатается, дополнительно усиливают фермы раскосами и подпорками. Эти требования справедливы и для односкатной крыши.

Наслонный метод

Способ закрепления балок применяется во время ремонта, если не хватает длины пиломатериалов. Работу проводят в следующем порядке:

  1. Определяют угол ската.
  2. Вычисляют длину стропила от конька к мауэрлату.
  3. Делают зуб с запилом или прибивают к балке упорные доски.
  4. Проводят дополнительную фиксацию ферм к мауэрлату скобами или уголком с саморезами.

На завершающей стадии работ делают кобылки для карнизов, проводят монтаж обрешётки. По завершении этого процесса дополнительные раскосы, которые удерживают фермы, можно снять.

Стропильная система мансардной крыши – конструкция, расчет и монтаж

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

  1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
  2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
  3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами. А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала. Однако, если крыша нестандартного размера необходимо выполнить расчет, основанный на вычислении суммарной нагрузки от веса кровли, которая ложится на стропильную систему. Схема расчета также учитывает временные нагрузки в виде массы выпавшего снега, которые отражаются в климатическом коэффициенте, характеризующим характер погоды в месте строительства.

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

  • Мауэрлат. Основание крыши, своего рода фундамент, который берет на себя вес крыши и распределяет по периметру опорных стен. Его изготавливают из бруса размером 150х150 мм или толще. Установка мауэрлата выполняется с помощью анкерных болтов или шпилек, вмонтированных в армобетонный пояс. Межу поверхностью стены и брусом прокладывают гидроизоляционный слой или обрабатывают его битумной мастикой. Очень важный момент крепежа заключается в расчете мест установки шпилек, расстояние между ними выбирают так, чтобы не попасть под стропильные ноги.
  • Стропила. Это элементы стропильной системы, которые формируют уклон крыши. Верхушка стропильной ноги закрепляется на коньковый брус, а низ – на мауэрлат или стойку, если речь идет о верхних стропилах ломанной крыши. Ноги изготавливают из досок 50х150 мм или 100х150мм. Расстояние между ними называют шагом, оно варьируется от 50 до 120 см в зависимости от веса кровельного материала. Взаиморасположение и сечение стропильных ног описывает схема стропильной системы, облегчающая монтаж.

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества. Чтобы избежать деформацию в процессе эксплуатации, ее необходимо высушить до влажности 15-18%, обработать антисептической пропиткой глубокого проникновения и антипиреном, если вы планируете вывод дымохода на крышу.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

  1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
  2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
  3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
  4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

Стропильная система полумансардной крыши: как правильно установить

Возведение полумансарды позволяет придать дому выразительный, эстетичный облик. Но стропильная система полумансардной крыши требует особого подхода при проектировании.

Преимущества полумансарды

Вопрос увеличения полезной площади дома за счет обустройства дополнительного верхнего этажа – один из наиболее актуальных в частном строительстве. Возведение полноценного второго (третьего и более) этажа требует серьезных финансовых вложений и существенно увеличивает итоговую стоимость строительных работ. К наиболее популярным решениям относится строительство мансардной крыши – это позволяет оборудовать дополнительные жилые помещения непосредственно под кровлей. Стенами и крышей мансардного этажа являются скаты кровли. Если есть желание создать вертикальные стены в мансардном этаже – устанавливаются перегородки.

Полумансарда – это принципиально иной подход к обустройству дополнительного этажа. Под полумансардой подразумевается жилое помещение, боковые стены которого образованы вертикальной строительной конструкцией и скатом крыши.

Вертикальная часть боковой наружной стены полумансарды не превышает 1,5 метров.

В отличие от мансарды, в полумансарде боковые вертикальные стены являются несущими. К преимуществам данной конструкции можно отнести рациональное использование внутреннего пространства, возможность выполнить практичное вертикальное остекление.

Через кровельные конструкции дома происходят значительные теплопотери, поэтому при строительстве мансардного этажа требуется особое внимание уделить теплоизоляции крыши. Утеплить полумансарду значительно проще, так как ее стены возводятся из того же материала, что и вся коробка дома. При этом следует отметить, что конечная стоимость возведения полумансардного этажа выше, чем мансардного. Кроме того, необходимо учитывать некоторые особенности обустройства полумансардной стропильной системы.

Проектирование крыши полумансарды

При разработке проекта каркаса крыши полумансарды, важно правильно выбрать угол наклона кровли. Из-за архитектурных особенностей такой постройки, кровлю редко делают высокой, чтобы не нарушать пропорции здания. Но при этом крыша должна успешно справляться с эксплуатационными нагрузками, включая снеговую. Полумансарда обычно снабжается односкатной или двухскатной крышей. Необходимо учитывать, что стропильная система должна быть безраспорной, чтобы не передавать распорную нагрузку на стены полумансарды.

Подготовленная схема стропильной системы должна отражать не только расположение элементов конструкции, но и принципы их крепления. Чтобы стропила не передавали распор на стены, возводится каркас крыши с наслонными стропилами, причем стропильные ноги должны крепиться особым образом, с определенными степенями свободы. Безраспорная система обычно применяется при возведении зданий из камня, кирпича и других блочных материалов.

Устройство системы с наслонными стропилами требует укладки мауэрлата и монтажа конькового прогона, который должен опираться на фронтоны или специальные строго вертикальные стойки.

Чтобы стропило работало на изгиб и не передавало распор на стены, одна из его опор должна быть закрепленной, но иметь возможность свободно вращаться. При этом вторая опора выполняется подвижной и свободно вращающейся. Такой монтаж стропил может выполняться тремя различными способами.

Монтаж безраспорных наслонных стропил: способ №1

Нижнюю часть стропильной ноги можно подшить опорным бруском, либо выполнить в ней врубку зубом для упора в мауэрлат. При этом в верхней части стропила необходимо сделать горизонтальный запил со скосом. Глубина этого запила не должна превышать а = 0,25h, а площадка опирания в длину не должна быть более h – высоты сечения стропила. Скос подрезки позволяет избежать распорной нагрузки при работе стропила на изгиб – запил без скоса будет жестко упираться в прогон боковой щекой. Длина скошенного запила должна составлять не менее двух а.

Если нет возможности выполнить подрезку верха стропила, его требуется подшить обрезком доски того же сечения, что и стропильная нога и закрепить с двух сторон деревянными прибоинами либо монтажными металлическими пластинами. Стропильные ноги верхними концами свободно укладываются на коньковый брус. В двухскатной конструкции крепеж к прогону выполняется по принципу скользящей опоры, при этом стропильные ноги между собой не скрепляются. Таким образом, данный вариант двухскатной крыши можно рассматривать как комплекс из двух отдельных односкатных конструкций, примыкающих друг к другу.

Подшивка прибоинами верхней части ног стропил или запил выполняются горизонтально. Установка стропил с изменением схемы опирания стропильных ног на прогон ведет к возникновению распорных нагрузок.

Монтаж безраспорных наслонных стропил: способ №2 и способ №3

Установка стропил данным способом является наиболее распространенным вариантом монтажа безраспорной конструкции при строительстве двухскатной крыши. Нижняя часть стропильной ноги выполняется на ползуне, при этом верх требуется закрепить, с этой целью:

  • стропила упираются в прогон либо друг в друга и связываются при помощи деревянных прибоин или зубчатых металлических пластин;
  • верхние части стропильных ног скрепляются болтом или гвоздевым соединением.

Особое внимание уделяется принципу крепления нижней части стропил к мауэрлату. Необходимо закрепить стропила в проектном положении, для чего с обеих сторон в боковую поверхность вбиваются под углом по одному гвоздю. Либо может быть вбит сверху один гвоздь большой длины или установлена гибкая стальная пластина. Также можно применять стальные уголки – в этом случае стропило фиксируется с двух сторон уголками, и в него гвозди не вбиваются. Дополнительно данные элементы стропильной конструкции крепятся гибкими проволочными скрутками – они предотвращают ветровое опрокидывание крыши, не мешая основному креплению работать в качестве ползуна.

Если применить жесткий крепеж с большим количеством гвоздей или саморезов, узел крепления нижней части стропила станет передавать распорную нагрузку на мауэрлат.

Особенности третьего способа монтажа заключаются в жестком защемлении конькового узла, при этом в нижней части крепеж стропил выполняется на ползуне. Следует отметить, что такая конструкция провоцирует возникновение сильного изгибающего момента в коньковом узле, который может вызвать его разрушение. При этом прогиб стропил за пределами конькового узла минимален. Существуют определенные сложности с самостоятельным расчетом максимального изгибающего момента такого конькового узла, поэтому рекомендуется применять формулы расчета для балок с двумя опорами (однопролетных). Устройство узлового соединения с жестким защемлением стропильных ног в верхней части позволяет выполнить стропильную систему с определенным запасом прочности.

Особенности возведения безраспорной стропильной системы

Все три варианта монтажа предусматривают особое крепление стропил: один конец стропила выполняется на скользящей опоре, которая позволяет поворот, а для крепления второго конца используется шарнирное соединение, допускающее только поворот. Современные крепежные элементы (пластины) удобны в применении и позволяют с успехом выполнять фиксацию стропильных ног на ползунах и в шарнирах системы. Также могут применяться традиционные варианты крепежа с использованием скоб, гвоздевого боя, обрезков досок и брусков. Важно правильно выбрать тип крепежа, чтобы он в полной мере выполнял свою задачу: допускал скольжение стропильной ноги в опоре или препятствовал этому.

Расчетная схема, которая применяется при разработке проекта стропильной системы, базируется на допуске равномерно распределенной нагрузки на кровлю, то есть, считается, что на все точки плоскостей скатов крыши воздействует одинаковая сила. В реальности нагрузки на кровельные скаты воздействуют неравномерно, в зависимости от розы ветров, ориентации дома относительно сторон света (с южной стороны сугробы снега быстрее тают) и т.д.

Установка стропил всеми тремя способами обеспечивает необходимую статическую устойчивость стропильной системы, в случае, если соблюдено ключевое условие: коньковый прогон должен быть жестко закреплен.

Чтобы обеспечить необходимую жесткость фиксации конькового прогона, он вводится концами в фронтоны полумансарды. Это позволяет предотвратить его горизонтальное смещение. Если опереть коньковый прогон только на стойки, неравномерная нагрузка на скаты может повлечь за собой смещение крыши, в случае, когда на одном из скатов нагрузка близка к расчетной, а на другом значительно снизилась.

Повышение жесткости конструкции

Для повышения устойчивости стропильной системы можно использовать горизонтальную схватку, которая должна гвоздевым боем крепиться к стойкам, поддерживающим коньковый прогон. В безраспорной конструкции схватка не функционирует при отсутствии высоких снеговых нагрузок, но в предаварийной ситуации она работает на растяжение. К таким ситуациям можно отнести прогиб конькового прогона под повышенной нагрузкой, неравномерную просадку фундамента. Схватки обычно монтируются на высоте около 2 метров от пола полумансарды, чтобы они не мешали свободному передвижению людей по помещению.

При монтаже безраспорной стропильной системы по второму и третьему варианту, можно обустроить ползун (узел опирания стропила на мауэрлат) с выносом конца стропильной ноги за пределы стены. Такая конструкция в большей степени статически устойчива, в том числе успешнее противостоит неравномерным нагрузкам.

Чтобы повысить устойчивость безраспорной системы с наслонными стропилами, низ стоек, поддерживающих прогон, рекомендуется жестко закрепить за счет врубки в лежень и крепления к перекрытиям с целью превратить шарнирный узел опирания нижнего конца стойки в конструкцию с жестким защемлением. Если речь идет о полумансарде из камня или кирпича, в которой коньковый прогон надежно зафиксирован во фронтонах, дополнительного укрепления стоек не требуется, но противоаварийные схватки желательно установить.

Монтаж схватки имеет свои особенности. При обустройстве узлов с установкой болтов или шпилек требуется внимательно отнестись к изготовлению отверстий под крепеж. Их диаметр должен точно соответствовать диаметру болта или шпильки или даже быть меньше данного значения на 1 мм. При возникновении аварийной ситуации схватка начинает работать только после того, как выберет зазор между болтом и стенкой отверстия. За этот промежуток времени стропильные ноги в нижней части «разъедутся» на некоторое расстояние (его величина зависит от того, на какой высоте установлена схватка), в результате чего мауэрлат может оказаться сдвинутым или поврежденным. В сложных случаях может оказаться поврежденным карниз крыши, а жестко закрепленный мауэрлат заставит раздвинуться легкие стены.

Стропильная система мансардной крыши: чертежи, видео

В случае если вы решили расширить свою жилплощадь, но не имеете возможности пристроить комнату к своему дому, а фундамент недостаточно прочен для второго этажа, тогда идеальным выходом станет строительство мансардного помещения.

Мансарда – это помещение на чердаке, которое можно оформить как жилое, если достаточно места. Для увеличения места используется специальная стропильная система мансардной крыши.

Расчет стропильной системы

Для правильного определения конструкции и количества требуемого материала, используются специальные программы. Расчет стропильной системы мансардной крыши – это залог правильного и четкого подбора материалов и определения размеров крыши.

Типы мансардных этажей:

  • треугольная или обычная. Наиболее привычный для нас верх частного дома. Стропильная система двухскатной мансардной крыши самая простая в исполнении и требует наименьшего количество материала. Однако, такой вариант дает наименьшее количество пространства;
  • угловая. Стропильная система ломаной мансардной крыши подразумевает собой наличие углов в верхней части крыши. Видов очень много, и вы можете выбрать наиболее подходящий вам по вкусу. К таким конструкциям относят вальмовую и полувальмовую модель помещений. Вальмовая мансарда будет состоять из двух трапеций по длине, и двух треугольников по ширине. Стропильная система мансардной полувальмовой крыши будет иметь еще два дополнительных излома в верхней части торцевых стен. Преимуществом таких вариантов является большая площадь помещения, но они наиболее затратные и тяжелы в исполнении;
  • купольная. Очень редкая схема стропильной системы мансардной крыши, так как используется для покрытия круглых помещений.

Следующий этап в расчете — определение площади вашей кровли, габаритов предполагаемого помещения и ширина перекрытия слоев материала. Для определения габаритов мансарды необходимо знать следующие данные:

  • ширину и длину основы — размеры вашего дома;
  • уровень осадков (снег и дождь). Его необходимо знать, чтобы четко определиться с углом наклона ската;
  • ширина стыка частей перекрытия.

Важно! При указании параметра перекрытия слоев покрытия, не старайтесь сэкономить, так как это позволит вам уберечь внутреннее помещение от осадков.

Пример расчета высоты двухскатной крыши. По условию, дом имеет длину 12 метров и ширину 3. Уровень осадков позволяет подобрать угол в 40 градусов. Расчет проводится по формуле – Hk=L*tgA

Как видно на рисунке Hk – требуемая высота, L – половина ширины дома. tgA – тангенс выбранного угла.

Таким образом получаем следующее:

Hk= 3/2*0,84=1,26

Высота предполагаемой крыши будет 1,26метра. Будьте внимательны при проведении всех замеров, это послужит отправной точкой для ваших расчетов.

После того как будет выполнен расчет стропильной системы мансардной крыши и закуплены все материалы, наступает следующий этап – подготовка.

Демонтаж старой конструкции и подготовка крыши

Если вы решили выполнить этот этап работы самостоятельно, то стоит помнить, что правильное начало – это залог качества будущей конструкции. Стоит учитывать несколько факторов при проведении демонтажа:

  1. Срок проведения работ наиболее важный фактор. Все подготовительные работы должны занять не более двух-трех дней, поскольку ваш дом будет не защищен от дождя и других осадков.
  2. Прогноз погоды. Ремонтом лучше всего заниматься в сухие летние месяцы, тогда осадки не так страшны, а пропиточные материалы будут высыхать быстрее.

    ​Очень важно! С прогнозом погоды лучше всего ознакомиться на нескольких сайтах, чтобы исключить любую вероятность осадков.

  3. Подготовка пола. Перед тем как ставить опоры необходимо учесть вид крепления стропильной системы мансардной крыши. Любой тип требует специальных мест для стропил.
  4. Замена напольного покрытия чердака. Не обязательный этап, но желательный, так как пол чердака – это потолок вашей комнаты. Дополнительный слой изоляции не помешает в любом помещении.

Обратите внимание! Не приступайте к финишной отделке пола, пока не установлены стропила, так как при монтаже, вы можете повредить их.

Монтаж стропильной системы мансардной крыши

После завершения всех подготовительных работ, наступает самый важный и ответственный этап. Строительство стропильной системы мансардной крыши должно проводиться со строгим соблюдением всех технологических этапов. Поверхность будет нести серьезные нагрузки, после выпадения снега или при сильном ветре, поэтому не допускайте хотя бы малейшего отклонения в конструкции.

Различные конструкции мансардных крыш и их стропильные системы подразумевают использование разных материалов. Внимательно ознакомьтесь с рекомендациями производителя перед применением.

Важно! Все опоры крыши будут выполнены из деревянных брусьев, поэтому при покупке проверяйте все документы и внешний вид.

Монтаж стропильной системы мансардной крыши начинается с установки опор, которые впоследствии будут нести всю нагрузку. Если ваш дом не позволяет устанавливать тяжелые конструкции, то не пытайтесь сделать стены мансарды из кирпича, лучше применить «сэндвичную» систему. Применение легких материалов, позволит использовать и более легкие опоры, что даст вам возможность выбрать более выгодные конструкции вашего помещения.

Варианты материалов для стен мансарды

Все узлы стропильной системы мансардной крыши выполнены из дерева, что существенно разнообразит варианты для стен:

  • кирпич. Надежный и популярный материал, единственным недостатком которого является избыточный вес конструкции;
  • пенобетонные блоки. Множество видов позволяет подобрать идеальный вариант для любого клиента. Недостатком является внешний вид. Стены будут требовать финишной отделки как внутри, так и снаружи. Плюс сам материал достаточно широкий и заберет много пространства.
  • OSB плиты. Оптимальный вариант. Плита очень крепкая и легкая. Без проблем поддается обработке и позволяет провести дополнительное утепление стен между двумя плитами. Устройство стропильной системы мансардной крыши позволит применить два слоя плит и спрятать все коммуникации в стене. Недостатком будет достаточно высокая себестоимость и необходимость дополнительной отделки и пропитки. Не стоит бояться, что материал легкий, и сделан из древесной стружки. По крепости и механической прочности он не уступает остальным.

Выбор материала для стен зависит от технических условий вашего проекта, а также ваших финансовых возможностей.

Стропильная система мансардной крыши своими руками

Если вы решили выполнить работы самостоятельно, то вам стоит трезво оценить свои силы. Стропильная система мансардной крыши своими руками должна быть выполнена на профессиональном уровне, иначе могут возникнуть сложности в процессе эксплуатации. Полностью самостоятельно выполнить такие работы вы не сможете. Позовите несколько помощников, желательно, чтобы хоть кто-то имел опыт в подобных вопросах.

Преимущества постройки своими руками:

  • стоимость. Услуги профессиональных строителей стоят дорого, поэтому выполнения работ самостоятельно, существенно снизит их цену;
  • закупка качественных материалов. Покупка материалов самостоятельно позволит вам проконтролировать их качество и соблюдение сметы.

Недостатки самостоятельного монтажа:

  • затягивание процесса. Отсутствие опыта в работах такого плана, может привести к затягиванию ремонта на длительный период, что существенно затруднит ваше проживание в доме;
  • неправильный выбор материала. В случае неправильного подбора материала, вам, возможно, придется заплатить больше для устранения последствий;
  • отсутствие профессиональных инструментов. Покупать дорогостоящие инструменты для одного раза – смысла нет, а их отсутствие, может существенно затруднить строительство;
  • отказ от сложных конструкций. Если делать помещение своими руками, то в большинстве случаев вашим выбором станет традиционный вариант без излишеств. Стропильная система мансардной двухскатной крыши своими руками практически единственный ваш вариант.

Этапы проведения ремонта своими руками:

  • ознакомление с конструкцией. Стропильная система мансардной крыши, чертежи которой вы легко сможете найти в интернете, требует тщательного изучения, перед началом работы;
  • выбор простого варианта. Схема стропильной системы двухскатной мансардной крыши идеальный вариант для выполнения своими силами;

Устройство стропильной системы мансардной крыши. Типы мансардных крыш

Устройство стропильной системы мансардной крыши. Типы мансардных крыш

Одним из главных конструктивных элементов мансарды является стропильная система, которая предназначена для создания жесткости всей конструкции кровли. Конструкция стропильной системы мансардной крыши может быть двух видов :

  • наслонного типа, где опорой для балок служат наружные стены здания;
  • висячего типа, где все элементы стропильной системы увязываются в ферму и общий каркас, который впоследствии устанавливается на крайние опоры.

Схема стропильной системы мансардной крыши определяет, какой вид крыши будет использоваться. В зависимости от этого типы мансардных крыш классифицируют следующим образом :

  1. Односкатная кровля с наклоном плоскости, которая опирается на стены различной высоты.
  2. Двускатная кровля, конструкция которой имеет две плоскости, расходящиеся в разные стороны под определенным углом.
  3. Ломаная крыша, являющаяся разновидностью двухскатной кровли, и состоит из двух плоскостей с ломаной поверхностью.
  4. Полувальмовая и вальмовая крыши – разновидности четырехскатной кровли.
  5. Шатровая конструкция крыши (коническая, купольная, пирамидальная).
  6. Сводчатый тип кровли с параболическими или круглыми очертаниями.

В нашей стране наиболее популярной является мансарда двухскатной крыши, что определило архитектуру некоторых городов и поселков. Угол наклона двухскатной системы определяется в зависимости от следующих факторов :

  • геометрический размер здания;
  • вид кровельных материалов;
  • рельеф окружающей местности;
  • климатические и погодные условия.

Важно знать, что для получения большего количества полезной жилой площади мансарды, рекомендуют выполнять меньший угол наклона стропил.

Мансардная крыша чертеж. Расчет и чертеж стропильной системы мансардной крыши

Выбрав тип, и определив дизайн мансарды. необходимо выполнить расчёт стропильной системы мансардной крыши. При этом надо учитывать, что стропила не только обеспечивают прочность и надежность кровли, но и формпируют внутреннее пространство мансарды. Допускается, что часть площади будет иметь небольшую высоту потолка. Там, как правило, располагают мебель, или используют для организации мест хранения. Не смотря на некоторые ограничения, внутреннее пространство должно быть достаточно просторным и не вызывать дискомфорта.

Стропильную систему можно рассчитать так, чтобы внутреннее пространство мансарды было просторным и комфортным

Первый этап проектирования – выбор схемы стропильной системы мансардной крыши. В схеме определяется тип и расположение элементов стропильной системы. В частности, определяется тип стропил: наслонные или висячие. Отличие между этими элементами в следующем: наслонные стропила на мансардном этаже опираются на боковые стены или иные опоры. Висячие стропила образуют единую, жестко связанную между собой конструкцию. В зависимости от ширины пролета, схема стропильной системы мансардной крыши может быть усилена дополнительными связями.

На схеме показаны основные элементы и части стропильной системы мансардной крыши и их взаимное расположение

Далее необходимо выполнить расчеты, в которых учитывают ветровые и снеговые нагрузки, которые будут действовать на кровлю. От этих параметров зависит материал, сечение и расстояние между стропилами мансардной крыши. Рекомендуется применять так называемый «запас прочности». Это означает, что полученный результат необходимо умножить на повышающий коэффициент, тем самым гарантируя повышенную надежность стропильной системы мансарды. С учетом особенностей эксплуатации величина этого коэффициента принимается от 1,5 до 3.

Важно При проведении расчетов необходимо учитывать вес кровельной системы. В частности, при использовании керамической черепицы сечение бруса для стропил должно быть не менее 70х150 мм, при шаге, равном 0,5 м.

Достаточно часто стропильная система мансардной крыши создается из деревянных конструкций. Рекомендуется выбирать древесину, обладающую высокой прочностью и при этом минимально подверженную гниению. Оптимальным вариантом можно считать лиственницу, впрочем, возможно использование и более дешевой древесины с достаточной прочностью. В этом случае необходима более тщательная обработка антисептическими составами. Желательно, чтобы эти составы имели и огнезащитные компоненты.

Стропила мансардной крыши необходимо обработать специальным антисептиком, препятствующим гниению древесины

Однако не всегда возможно применить дерево для изготовления стропил. При больших нагрузках требуется применение бруса с большим профилем сечения, либо существенное уменьшение расстояния между элементами. Это приводит к значительному утяжелению всей конструкции мансардной крыши и, как следствие, к необходимости увеличения несущей способности стен мансарды. В этом случае нередко используют металлические стропила мансардных крыш.

Результаты расчетов отражаются в чертежах, где указываются все проектные решения, принятые для данной стропильной системы мансарды. Если работа выполняется самостоятельно, то допускается вместо подробного чертежа разработать упрощенный эскиз стропильной системы мансардной крыши. При этом эскиз должен иметь все сведения и параметры, необходимые для сборки и установки стропил.

Расчет стропильной системы мансардной крыши. Проект мансарды

Составляя схему постройки мансарды, лучше всего это сделать в разных проекциях, чтобы видеть и понять размещение всех элементов стропильной системы. Очень важно правильно рассчитать высоту конька крыши, так как от нее напрямую будет зависеть размер площади под ней.

Высота стоек и длина затяжек предопределят высоту и ширину жилого мансардного помещения

Составляя схему-проект постройки мансардной крыши нужно просчитать высоту конька, потолка и общую площадь помещения.

Минимальная высота от пола до конька должна составлять 2,5 — 2, 7 м , если же это расстояние меньше, то помещение не является мансардой, его можно назвать только чердаком. Этот параметр установлен нормами СНИП .

Возможные размеры для двускатной мансардной крыши

Чтобы все элементы были вычерчены точно и имели нужное расположение в общей системе нужно отталкиваться от фигуры с прямыми углами, то есть прямоугольника или квадрата – сечения создаваемого мансардного помещения. Опираясь на стороны (высоту и ширину будущей комнаты), будет практически невозможно ошибиться с величинами углов, под которыми располагаются скаты крыши, с расположением конька, стропил и всех подпорных элементов. Определяя эти параметры, их сразу же нужно заносить в чертеж .

Для начала необходимо найти середину ширины фронтальной стены. Отталкиваясь от этой точки, определяются параметры высоты конька, будущего потолка мансарды, расположение стоек-стен и размер карнизного свеса.

В связи с тем, что каждая из конструкций имеет определенное количество соединительных узлов, которые имеют различные конфигурации, неплохо будет каждую из этих связок прорисовать отдельно, чтобы разобраться в их особенностях сопряжения между собой всех элементов, соединяющейся в этой точке.

Основные элементы стропильной системы мансардной крыши

Любая стропильная система состоит из основных элементов и дополнительных, которые могут быть не в каждой конструкции. К основным составляющим мансардной крыши относятся.

  • Балки перекрытия, которые являются основой для остальных элементов стропильной системы. Они укладываются на капитальные стены строения.
  • Стропильная нога, прямая в двускатной системе крыши или состоящая из двух отделов — в ломаной схеме. В этом случае, верхнее стропило называется коньковым, так как образует самую высшую точку крыши — конек , а стропила, образующие стены мансарды, называют боковыми.
  • Коньковая доска или брус — обязательный элеме нт дл я двухскатной крыши, но не всегда применяется при устройстве ломаной модели кровли.
  • Мауэрлат – мощный брус, закрепляющийся к капитальным боковым стенам строения. На этот элемент устанавливаются стропильные ноги.
  • Стойки — это опорные элементы, необходимые для укрепления двухскатной и ломаной конструкции. В последнем случае, к ней присоединяют коньковое и боковое стропило, а в первом — стойка является надежной подпоркой для длинного стропила. Кроме этого, стойки служат каркасом для утепления и обшивки стен мансарды.
  • Диагональные связывающие элементы или скосы дополнительно скрепляют стойки или продольные балки и стропила, делая конструкцию более прочной.
  • Балки чердачного перекрытия применяются во всех вариантах мансарды —   ими связывают стойки, и они же являются каркасом для устройства потолка.
  • Межстропильные прогоны устанавливаются в ломаном виде крыши для жесткости конструкции.

Видео установка стропильной системы двускатной мансардной крыши в доме из газобетона

Как закрепить стропила на чердаке | Home Guides

Домовладельцы не могут рисковать структурной целостностью своих крыш. Крыша подвергается давлению со стороны природных сил, включая снег, дождь и ветер. Со временем эти силы могут привести к тому, что крыша начнет прогибаться, что в конечном итоге приведет к разрушению крыши, если ее не отремонтировать. Вы можете укрепить крышу, чтобы предотвратить повреждение, добавив подкосы к стропилам на чердаке. Это довольно простой проект, который может помочь защитить вашу крышу, но проконсультируйтесь с инженером-строителем, чтобы убедиться, что ваша крыша не имеет дефектов.

Измерьте высоту стропил от точки, где они встречаются с балкой перекрытия, до пика крыши. Разделите это число на четыре, чтобы определить, сколько подкосов вам нужно поставить на стропила. Например, если размер стропил составляет 12 футов, вам понадобится три ряда распорок с каждой стороны крыши.

Прикрепите мелом к ​​стропилам с обеих сторон чердака, чтобы отметить расположение распорок. Расстояние между ними должно составлять не более 4 футов.

Поместите доски два на четыре напротив стропила по нижнему краю первой меловой линии, широкой стороной доски напротив стропила.Забейте два гвоздя через два на четыре и в каждое стропило, используя 3-дюймовые оцинкованные гвозди. При необходимости разрежьте доску циркулярной пилой так, чтобы конец доски два на четыре выровнялся с внешним краем последнего стропила, с которой она соприкасается. При работе с пилой надевайте защитные очки.

Установите следующую скобу, поместив ее два на четыре вдоль верхнего края меловой линии. Конец доски будет опираться на конец первой распорки, которая прибита к стропилам. Завершите установку первого ряда распорок тем же способом.По окончании концы раскосов не сходятся в центре стропил; вместо этого они проходят выше и ниже меловой линии поочередно выше и ниже меловой линии.

Установите остальные распорки на этой стороне чердака, затем установите распорки на другой стороне чердака, используя тот же метод.

Ссылки

Биография писателя

Карсон Барретт начал профессионально писать в 2009 году. Его публиковали на различных веб-сайтах.В настоящее время Барретт учится в муниципальном колледже округа Бакс, где получает степень бакалавра искусств в области спортивного менеджмента.

Крыши чердаков и чердаков — Конструкция крыши

Для целей этого раздела чердак будет определяться как пустота в крыше, используемая для проживания, спальни, ванной комнаты и кухни, игровой комнаты или студии, а чердак — это пустота в крыше, предназначенная только для хранения.

Одним из недостатков обычной стропильной крыши с финковой или веерной фермой является то, что множество элементов паутины препятствуют легкому доступу в пустоту крыши, пространство, традиционно используемое для хранения предметов домашнего обихода.Традиционные прогоны и крыша с обычными стропилами, описанные в главе 3, дают относительно свободное пространство на чердаке, хотя воротники могут быть значительно ниже желаемой высоты перемычки. Крыша TRADA, описанная в главе 5, также дает очень полезную пустоту на чердаке.

Стропильная стропильная крыша может служить чердаком или чердаком, если специально для этого предусмотрена. Если крыша спроектирована с чердаком, о котором знает проектировщик, или из-за формы внутренних элементов фермы может предоставить комнату, тогда он должен учитывать внутреннюю нагрузку.

Заполняющие стропила на прогонах

Ферма

Заполняющие стропила на прогонах

Ферма

Ферма

Рис. 6.13 Проем под обрезной стропильной крышей.

Ферма

Рис. 6.13 Проем под обрезной стропильной крышей.

Теперь рассмотрим четыре основных типа мансардных или чердачных крыш:

(1) Loft void — стропильные фермы, несущие нагрузку на крышу, с отдельными балками для хранения нагрузки.

(2) Loft void — стропильные фермы, несущие нагрузку на крышу и перекрытие.

(3) Чердак — стропильные фермы, несущие большую часть нагрузки на крышу, с отдельными балками для нагрузок на перекрытие.

(4) Чердак — стропильные фермы, несущие нагрузки на перекрытие и крышу.

(1) Для специальных ферм, предназначенных для обеспечения свободного пространства в крыше для некоторой части крыши, нагрузка на ферму такая же, как и для стандартных ферм. Между фермами устанавливаются независимые балки, опирающиеся на ту же стеновую плиту, что и стропильное сооружение, и на какую-то промежуточную несущую стену (см.рис.6.15). Деревянные секции, используемые в стропильных фермах, будут стандартными, а не более тяжелыми секциями, необходимыми для полного чердака, поэтому стоимость фермы существенно не увеличится. Следует позаботиться о том, чтобы добавить необходимые распорки в виде елочки и распорки, указанные на рисунке на промежуточной стеновой плите, чтобы закрепить балки перекрытия пола. Эта конкретная конструкция рекомендуется в тех случаях, когда существующая стропильная крыша используется для не только простой загрузки на чердаке.

(2) Стропильная балка специальной конструкции, способная выдерживать нагрузки как на крышу, так и на пол, с внутренней опорой для пола или без нее. Чтобы ферма не стала почти чердаком, что ограничивало бы расходы, нагруженная площадь чердака должна быть минимальной, насколько это возможно, особенно в конструкции с чистым пролетом. В обоих случаях проектировщик стропильных ферм может стремиться сократить расстояние между стропильными фермами до центров 450 или 400 мм. Рисунок 6.16 иллюстрирует этот вариант чердака. Если между стропилами должна быть установлена ​​изоляция, следует уделить внимание вентиляции (см. Главу 8).

(3) Приведенное ниже конструктивное решение чердака особенно подходит для жилых помещений, в которых пролет большой, но расстояние между двускатными стенами относительно невелико. Выбор самого короткого пролета для конструкции крыши обычно дает наибольшую экономию. В этой конструкции поперечные стены используются для поддержки прогонов, на которых крепятся стропильные фермы и балки перекрытия. Конструкция также позволяет использовать широкие слуховые окна без необходимости использования более тяжелых триммеров и упрощает формирование проемов для лестничных клеток.Однако это трудозатратно по сравнению с вариантом (4). На рисунке 6.17 показан вариант (3).

(4) На рис. 6.18 показана полностью независимая стропильная конструкция мансарды. Используемые бруса теперь будут намного больше в сечении, чем у стандартных стропил, что увеличит удельный вес; это необходимо учитывать при обращении с ним. Более крутой уклон, необходимый для обеспечения достаточного пространства внутри крыши, может означать, что высота фермы будет выходить за пределы практических ограничений как при производстве, так и при транспортировке, и в таких случаях ферма крыши может быть разделена по горизонтали на два компонента, причем разделение происходит на потолке. положение балки или воротника.Таким образом, изготовление двух стропильных ферм для образования каждого каркаса увеличивает стоимость такой конструкции. Общая экономичность стропильной крыши мансарды во многом зависит от мансардного или мансардного окна и планировки лестничной клетки. Этот аспект сейчас обсуждается.

Если будет использоваться стропильная балка на чердаке с прозрачным перекрытием, то существует полная свобода планировки кровли как на уровне чердака, так и на этаже ниже. Однако расположение

Рис. 6.15 Опора перекрытия чердака.

‘A’ без центральной опоры

Центральная опора

Центральная опора

T

Рис.6.16 Балочные стропила для погрузки чердаков.

Рис. 6.16 Стропильные фермы для нагрузки чердака.

лестничные клетки и мансардные или мансардные окна могут существенно повлиять на стоимость мансардного сооружения. Для каждого подрезанного проема потребуются балочные стропила; чем шире проем, тем больше стропил к каждой балке. Принимая во внимание, что каждая стропильная балка на чердаке будет стоить примерно в четыре раза дороже своего стандартного не чердачного эквивалента, можно заметить, что количество балок должно быть сведено к минимуму.Ниже изложены пять основных правил экономии конструкции стропильной крыши мансарды.

(1) Запланируйте, чтобы стропильные фермы оставались на расстоянии 600 мм.

(2) Спланируйте лестничную клетку так, чтобы она шла параллельно нижнему поясу и оставалась как можно более узкой.

(3) Планируйте слуховые окна и мансардные окна как можно более узкими (некоторые мансардные окна подходят между центральными фермами шириной 600 мм).

(4) Планируйте мансардные окна и окна в линию по всему зданию.

(5) Постарайтесь сохранить общую высоту фермы в пределах транспортных и / или производственных ограничений.Часто это около 4 м, что позволяет избежать дополнительных затрат на разделение фермы на две части. На рис. 6.19 показана разрезная ферма.

На рис. 6.20a показана плохая планировка чердака, включающая множество тяжелых балок, несколько стропильных ферм с межцентровым расстоянием 600 мм и большое количество фиксированного заполнения на площадке, которого следует избегать. Однако рисунок 6.20b представляет собой гораздо более экономичную схему с более легкими балками, большим количеством ферм с межцентровым расстоянием 600 мм и меньшим количеством заполнения площадки. Компоновка на рис. 6.20а может быть решена с использованием конструкции стропильных ферм, прогонов и балок, показанных на рис.6.17. Промежуточная опора может потребоваться для прогонов, при этом балки пола поддерживаются дополнительными прогонами или непосредственно от стен ниже.

Чердачная обрешетка и стропильная балка.

Обрешетка и стропильная мансарда.

Стандартные фермы мансарды

Обрезанный проем для окон

Читать здесь: Проемы для мансардных окон и лестничных клеток в чердачных стропильных крышах

Была ли эта статья полезной?

Как отделать чердак: основные соображения и советы по напольному покрытию

Чердачные помещения часто упускают из виду, когда речь идет о ремонте и пристройке дома.Это место для хранения сезонных предметов декора, коробок со старыми фотографиями и сентиментальных вещей, которые передаются мне из рук. Фактически, большинство домовладельцев предпочли бы переделать подвал перед чердаком.

Но, хотя это может показаться устрашающим и дорогостоящим, реконструкция чердака может стать убежищем, похожим на окунь, и повысить стоимость вашего дома.

Давайте посмотрим, как отделать чердак, а также обсудим некоторые соображения по перепланировке чердака, чтобы он стал безопасным местом для детской игровой комнаты, дополнительной комнаты для гостей или даже домашнего офиса или художественной студии.

Соображения

От строительных норм и правил до снижения шума — необходимо принять во внимание множество структурных изменений.

Подумайте, как будет использоваться ваш чердак. Предназначен ли он как дополнительное игровое пространство или игровая комната, откуда дети могут сбежать? Это для дополнительной спальни для гостей, которые ночуют? Или вы хотите, чтобы это была студия домашнего офиса?

Эти вопросы могут помочь определить, насколько вы хотите построить и закончить чердак.

Местные строительные нормы и правила

Прежде чем вы даже подумаете об отделке чердака и преобразовании его в жилое пространство, вам необходимо проверить, соответствует ли оно местным строительным нормам.Вот несколько стандартных требований, которые стоит проверить в первую очередь.

Если вы планируете сделать чердак пригодным для жизни, он должен соответствовать стандартной высоте потолка в семь футов или свободному пространству минимум семь футов шириной — после того, как будет установлена ​​отделка! Многие чердаки соответствуют этому требованию, но если у вас нет, подумайте о том, чтобы добавить слуховое окно, чтобы увеличить площадь как минимум до 70 квадратных футов. В качестве альтернативы вы можете поднять крышу, но это может значительно увеличить бюджет проекта.

Кроме того, опускающуюся лестницу необходимо будет преобразовать в постоянную полноразмерную лестницу.Однако для этого также потребуется более широкая площадка для отдыха и поворота мебели, которая требуется на вашем новом чердаке.

В некоторых округах или штатах требуются два выхода для эвакуации в чрезвычайных ситуациях. Это может быть дополнительное доступное окно в дополнение к добавленной лестнице.

Структурная целостность

Даже если ваш чердак соответствует требованиям строительных норм, разумно нанять профессионала, который проанализирует структурные изменения, которые вы хотите внести.

Добавление стен, полов, мебели и людей может добавить больше веса, чем сезонный декор или набор серебряных реликвий. Профессионалы могут прийти и осмотреть чердак, посоветовать модификации балок и выступов.

Кроме того, этот дополнительный вес наверху требует надежной конструкции внизу. Структурный анализ также может определить, нужна ли вам несущая стена для поддержки недавно законченного чердачного помещения.

Стропила и фермы

На чердаке будут либо стропила, либо фермы для поддержки крыши и несущих стен.Стропила — более традиционный метод каркасной конструкции, но фермы используются чаще, так как они обеспечивают лучшую поддержку крыши.

В отличие от стропил, фермы сложно модифицировать для переоборудования чердаков, поскольку они содержат больше поясов и перемычек, которые предназначены для поддержки конструкции крыши и уменьшения несущих стен на нижних этажах. Поскольку планы этажей с открытой концепцией становятся все более популярными, используйте фермы, и есть большая вероятность, что они есть на чердаке. Однако, поскольку вы увеличиваете вес чердака и потенциально вносите изменения в сами фермы, это может создать реальную угрозу безопасности и крайне нежелательно.

Однако стропила более удобны для готового чердака. Они предлагают более открытое пространство, чтобы обеспечить минимальный зазор над головой в семь футов. Кроме того, они предлагают более прочную конструкцию чердака, снимая часть веса с нижних несущих стен.

Размер и расстояние между балками

Балки пола играют важную роль в поддержании низкого уровня активности. А более прочные балки могут выдержать вес занятого чердака, заполненного детьми или тяжелой мебелью.

Чтобы чердак был конструктивно прочным и мог переходить в жилое пространство, необходимы балки 2х10 или 2х12.Большинство домов с мансардой имеют такие большие балки. Меньшие балки 2×6 и 2×8 небезопасны для поддержки мебели и людей на чердаке. Однако большие балки тоже могут быть небезопасными. В некоторых домах чердачные балки предназначались только для поддержки нижнего потолка и не имели надежной конструкции для установки чего-либо, кроме стекловолоконного ватина.

Если у вас есть балки 2×6 или 2×8, у вас по-прежнему есть возможность усилить перемычкой, родственными балками и двутавровыми балками. Это может повысить структурную целостность и укрепить несущий пол чердака.Это еще одна причина нанять профессионального подрядчика, чтобы проверить структурную целостность вашего дома и чердака.

Помимо размера балки чердака, важно также расстояние между балками, особенно с точки зрения отделки пола и материалов. Чтобы можно было установить пол, стандартное расстояние между балками чердака должно составлять 16 дюймов по центру (ОС), то есть измерение проводится от центра каждой балки, а не от края до края.

Если у вас есть чердак с балками размером более 16 дюймов или достигающими 24 дюймов OC, это не идеальный вариант для укладки полов или преобразования вашего чердака в жилое пространство.Однако, если вы нанимаете подрядчика, он может посоветовать, как увеличить структурную поддержку, чтобы получить ее.

Отопление, кондиционирование и вентиляция

Чтобы чердак стал пригодным для жизни, ему потребуется базовое отопление, кондиционер и вентиляция.

Если на чердаке уже есть воздуховоды для подключения к существующей системе отопления и кондиционирования воздуха, вы можете легко перекрыть чердак и закрепить его. Однако, если этого не произойдет, вам нужно будет нанять профессионального подрядчика, чтобы определить, можно ли это сделать.

Подрядчик может определить, можно ли расширить существующие воздуховоды до чердака, а также сможет ли ваша текущая система отопления, вентиляции и кондиционирования воздуха в конечном итоге взять на себя и поддерживать это дополнительное чердачное пространство. Подрядчики также могут определить, есть ли вентиляционные отверстия для стропил, которые необходимы для поддержания потока воздуха и охлаждения крыши, когда вы увеличиваете тепло.

Если вам не хватает воздуховодов или HVAC просто выходит за рамки вашего бюджета, есть и другие варианты. Вместо этого вы можете установить электрические обогреватели плинтуса, для которых не нужны воздуховоды или подключение к центральному отоплению.Другой вариант — мини-сплит, который предлагает систему отопления и охлаждения, позволяющую регулировать температуру только в чердачном помещении.

Используйте утеплитель из аэрозольной пены

Если вам необходимо снизить уровень шума, пролеты между балками должны быть изолированы. В отличие от утеплителя из стекловолокна низкой плотности, который у вас уже есть, выберите вместо него более плотный утеплитель из распыляемой пены. Хотя это немного дороже, это позволит создать более плотную подкладку, которая не позволит теплу уйти и оставит больше свободного пространства над головой.

Основание для пола из фанеры

То, для чего вы планируете использовать чердак, может зависеть от того, на какую основу из листовой фанеры вы положите. Если вам нужно только чердак для коробок с праздничными украшениями и для сохранения ностальгических памятных вещей, вы можете обойтись более тонкой фанерой. Но если вы планируете превратить чердак в полноценную спальню или детскую игровую площадку, вам понадобятся более толстые ¾-дюймовые фанерные листы, чтобы выдержать вес крупных предметов мебели и людей.

Вы также должны учитывать толщину фанеры, когда дело касается расстояния между балками.Если у вас есть балки, расположенные на расстоянии 16 дюймов друг от друга, достаточно тонкого листа фанеры толщиной ½ дюйма. Однако, если балки расположены на расстоянии 24 дюймов друг от друга, более тонкий ½-дюймовый лист фанеры будет прогибаться и даже может вызвать повреждение пола чердака и потолка комнаты ниже. При расстоянии между балками 24 дюйма лучше всего использовать более толстые-дюймовые фанерные листы.

Лучший пол для переоборудованного чердака

При отделке чердака или чердака в вашем доме вы можете предположить, что все варианты напольного покрытия доступны и находятся на столе.Однако благодаря этому уникальному преобразованию нужно учитывать гораздо больше.

Давайте рассмотрим некоторые из лучших напольных покрытий и каждое из их преимуществ.

Ковер

Ковер творит чудеса, снижая уровень шума на чердаке и в помещениях непосредственно под ним. Это может быть ковролин во всю стену или ковровая плитка. Он также может предложить мягкий и удобный пол, на котором может играть ребенок.

Однако ковер имеет несколько недостатков, одним из которых является фактор чистоты и способность собирать грязь.Ковролин также может быть трудно заменить, если на чердаке протекает крыша.

Упругие полы

Эластичный пол, такой как ламинат или винил, — один из лучших вариантов для чердачных полов. Этот тип напольного покрытия может смягчить звуки при укладке на подстилку. К тому же он относительно тонкий, а это значит, что он идеален, если высота вашего чердака едва соответствует строительным нормам о семи футах надстройки. За ними также довольно легко ухаживать, они обладают невероятной самовосстановлением и водонепроницаемостью, если вы захотите превратить свое чердак, скажем, в мастерскую художника.

Beauflor Hydrana Gyant Светло-серый

Ламинат — отличный вариант напольного покрытия на чердаке или чердаке. За ним довольно легко ухаживать, и он может выглядеть как паркет. Кроме того, он экономичен, позволяет сэкономить деньги на общем ремонте чердака и водонепроницаем на случай случайного разлива. Ознакомьтесь с другими причинами, по которым ламинат может быть для вас лучшим выбором.

Для чердаков мы рекомендуем светлый и веселый ламинат, такой как коллекция Hydrana от Beauflor.Эта коллекция также предлагает систему блокировки и прикрепленную набивку для легкой установки.

Полы из виниловых листов — это еще один тип упругих полов, который лучше всего подходит для чердачных помещений. Это больше не устаревший образ 70-х годов, сегодня он представлен во многих современных стилях. Он предлагает высокие характеристики и напоминает различные рисунки под дерево, камни и плитку — все в бесшовных узорах.

Поскольку виниловые полы с годами совершенствовались, Twenty & Oak теперь предлагает ряд привлекательных вариантов.Beauflor предлагает более пяти уникальных и модных коллекций виниловых листов, которые можно рассмотреть при реконструкции мансарды.

Плавающие полы

Плавающие полы могут быть из нескольких различных материалов, от ламината до роскошных виниловых полов (LVF), таких как доски или плитка. Поскольку здесь нет клеевой основы, плавающий пол, такой как ламинат, способен расширяться и сжиматься до температуры вашего чердака. Это может оказаться весьма кстати, если на чердаке мало людей и используется отдельная система отопления, вентиляции и кондиционирования воздуха.

В отличие от ламината, виниловые полы класса люкс можно приклеивать. Но он также может выступать в качестве плавающего пола благодаря специально разработанному методу блокировки шпунта и паза, который относительно легко и быстро установить.

И ламинат, и роскошный виниловый пол предлагают отличные звуковые барьеры между чердаком и помещениями под ним, но если его установить поверх набивки, он еще больше смягчит шум.

Плавающие полы также бывают разных стилей, таких как ламинат, винил, бамбук и древесина твердых пород.В качестве эластичного напольного покрытия ламинат и винил обеспечивают ранее упомянутые характеристики, не требующие ухода.

Прежде чем вы решите закончить чердак

Перед тем, как закончить чердак, очень важно получить все необходимые разрешения и пригласить инженеров-строителей и лицензированных подрядчиков для получения профессионального заключения. Хотя преобразование чердачного помещения кажется простым — как будто все, что вам нужно сделать, это поставить несколько стен и игровую доску, чтобы поддерживать ковер, — это гораздо более сложная задача.При преобразовании чердачного помещения безопасность являются ключевыми факторами.

Кроме того, не забудьте получить разрешение. В противном случае то, что изначально считалось обновлением для повышения ценности вашего дома, может превратиться в кошмар, который вернется, чтобы преследовать вас. Если вы собираетесь продать свой дом, это разрешение необходимо, как и соблюдение местных строительных норм и правил. Без разрешения это может даже снизить стоимость вашего дома.

Когда вы превратите свой пустой чердак в жилое пространство, где дети могут играть, или тихое уединенное место для работы, подумайте о том, какой пол лучше всего подходит для вашего образа жизни.

Нормы, требования и соображения по проектированию

Переоборудование чердака — это доступный способ добавить жилое пространство к вашему текущему дому, но сначала рассмотрите эти правила, требования и соображения.

Учитывая дороговизну дополнительных домов, многие домовладельцы ищут творческие способы увеличения жилого пространства в пределах существующей площади. Мы обсуждали некоторые из этих способов в предыдущей статье о рентабельных альтернативах домашней пристройки. Но в этой статье мы специально исследуем преобразование чердака .

Подобно перестройке подвала, переоборудование чердака имеет ряд ограничений и предписаний. Эти соображения могут сделать изучение этого типа проекта немного сложным. Но если вы сможете устранить эти препятствия, переоборудование чердака может стать лучшим способом увеличить площадь жилой площади, не тратя много денег.

Продолжайте читать, поскольку мы рассмотрим некоторые нюансы переоборудования чердаков, чтобы вы могли лучше решить, подходит ли вам этот тип проекта.В этой статье мы рассмотрим:

  • Нормы и правила
  • Конструктивные особенности
  • Рекомендации по проектированию

Кодексы и правила

Правила космического пространства

Первое требование к коду, которое мы рассмотрим, — это минимальное пространство.

Чтобы соответствовать строительным нормам, вам необходимо иметь достаточно места на планируемом переоборудовании чердака, чтобы соответствовать следующим требованиям:

  • 70 квадратных футов или более площади.
  • Не менее 7 футов в любом направлении. (Это соответствует минимуму 7 футов x 10 футов)
  • По крайней мере, половина площади пола имеет высоту потолка 7 футов или более.

Цель этих требований — избежать странной конфигурации пространств. Например, человек может попытаться удовлетворить требования в 70 кв. Футов, имея комнату размером 2 x 35 футов. Хотя это непрактично, без определения этих правил минимального пространства в коде люди могут попытаться создать такие пространства, которые затруднят доступ к ним в случае возникновения чрезвычайной ситуации.

причин осмотреть чердак перед покупкой дома

Инспекции чердаков обычно не в первую очередь думают покупатели жилья, но у них есть много веских причин, чтобы подняться туда или отправить своего домашнего инспектора, чтобы он осмотрелся. Чердак отражает историю дома. Он может дать ключ к разгадке серьезных проблем, о которых текущий владелец может не разглашать или даже не знать.

Узнайте больше о том, что может раскрыть осмотр чердака.

Опорная ферма или повреждение стропил

Осмотр кровли не обязательно выявит дефекты в конструктивных элементах чердака.Сверху крыша может выглядеть прочной и надежной, но внутри чердака вы можете найти сломанные фермы или стропила. Осмотр может выявить трещины под напряжением, которые могут привести к потере целостности.

С другой стороны, осмотр может успокоить покупателей, если размер пиломатериалов правильный и соответствует нормативам.

Предыдущий урон от огня

Если стропила любого цвета, кроме натурального дерева, это может быть признаком того, что в какой-то момент в прошлом дом горел.Черное, опаленное и покрытое копотью дерево — верный признак того, что здание было сожжено в прошлом. Тем не менее, древесина, окрашенная в белый цвет, может указывать на то, что любые повреждения от дыма и огня были скрыты.

Покраска дерева может быть тревожным сигналом для множества проблем, так как краска помогает устранить запахи.

Недостаточная изоляция чердака

Чердаки можно утеплить разными способами, в том числе вдуванием утеплителя или укладкой стекловолокна. Изоляция имеет коэффициент R.Чем выше число R, тем выше обычно коэффициент изоляции, поэтому его стоит проверить.

Спросите своего домашнего инспектора, в правильном ли направлении смотрят биты. Они на бумаге или на бумаге? Правильно утепленные чердаки могут сократить ваши расходы на отопление зимой и на охлаждение летом.

Урон водой

Вода течет сверху вниз. Редко попадает в жилище боком. Инспекторы будут искать пятна на деревянных опорах или стенах, которые могут свидетельствовать о том, что вода когда-то протекала или в настоящее время течет где-то через крышу.Вокруг труб может образовываться конденсат, что может привести к гниению древесины.

Иногда топки располагаются в чердачном помещении. Убедитесь, что металл вокруг печи не заржавел.

Плохая вентиляция

Чердаки также нуждаются в соответствующей вентиляции. Хорошая вентиляция удалит тепло и влагу. Если не удалить влагу, это может привести к появлению плесени и повреждению древесины. Правильная вентиляция чердака также может помочь в оплате коммунальных услуг.

Доступ к дымоходу

Конечно, никто не может осмотреть внутреннюю часть дымохода с чердака, но инспектор может отметить, прочна ли сама конструкция в чердачном помещении.Та часть дымохода, которая не подвергается воздействию элементов, также может выветриться и испортиться. Особенно это касается старых домов.

Инспекторы будут искать трещины в кирпичах и не рассыпался ли раствор. Нет ничего необычного в том, чтобы обнаружить дымоход на чердаке без каких-либо признаков камина внутри дома, потому что он был обнесен стеной.

Урон дикой природе

Признаки наличия крошечных гранул фекалий часто являются первым признаком того, что твари жили на чердаке.Белки, еноты, опоссумы и грызуны часто попадают на чердаки через карнизы или свободные доски. Они могут нанести значительный ущерб.

Например, белки могут прогрызть изоляцию вокруг труб и прогрызть пластиковые покрытия Romex до оголенных электрических проводов. Открытая изоляция может представлять опасность для здоровья и потребовать замены, не говоря уже о пожарной опасности из-за открытой проводки.

Обеспечение доступа

Не все продавцы дома осознают важность этого типа проверки, и некоторые могут не сразу согласиться с ней.Кроме того, многие инспекторы не будут включать чердаки, если нет легкого и удобного доступа. Это то, что следует обсудить с продавцом до того, как вы приступите к сделке. Возможно, вы не захотите закрывать сделку, если профессионал не осмотрел чердак.

НАЗВАНИЕ СТРАНИЦЫ

Основы кровли

Если вы считаете, что покупка новой крыши входит в ваш список дел, мы можем помочь. Вот справочная информация, которая вам понадобится, чтобы сделать этот опыт положительным.Это ваш шанс изменить внешний вид вашего дома с помощью высокоэффективных кровельных материалов.

Основы кровли

Крыши состоят из множества важных частей; Ознакомьтесь с анатомией схемы крыши Owens Corning ™ Roofing, чтобы узнать больше о вашей крыше и частях, которые работают вместе, чтобы сделать ваш дом более безопасным.

Основы кровли

Как вы думаете, вам нужна новая крыша? Owens Corning ™ Roofing позволяет исследовать распространенные проблемы, такие как скручивание черепицы и образование пузырей на крыше, которые могут указывать на необходимость новой кровли.

Основы кровли

Выбор подходящего подрядчика кровли для вашего проекта имеет решающее значение.Owens Corning ™ Roofing предлагает несколько отличных советов, которые помогут вам выбрать подходящего профессионального подрядчика по кровельным работам для вашего проекта.

Основы кровли

Owens Corning ™ Roofing and Asphalt предлагает лидерам кровельной промышленности в создании экологически безопасных решений и переработке черепицы.Узнайте больше об экологичной кровле и переработке черепицы.

Основы кровли

Представьте себя дома с крышей, которая отражает вашу уникальную индивидуальность. Найдите свой идеальный цвет черепицы и спроектируйте свою крышу с небольшой помощью от Owens Corning ™ Roofing.

Основы кровли

Более 75 лет Owens Corning поставляет решения, трансформирует рынки и улучшает качество жизни с помощью наших продуктов и людей. Компания Owens Corning ™ Roofing and Asphalt взяла эти основные ценности и применила их к своей продукции для кровельных систем.

ПЕРЕГОРОДКИ И ВЕНТИЛЯЦИОННЫЕ ПЕРЕГОРОДКИ — ЗАЧЕМ ВАМ НУЖНЫ

С ПЕРЕГОРОДКАМИ И ПЕРЕГОРОДКАМИ ЧЕРДАК?

Перегородки и дефлекторы стропил — это одно и то же. Перегородки устанавливаются на чердаке (или должны быть), везде, где есть приточный патрубок (люк на потолке).Перегородки обеспечивают надлежащий приток воздуха в чердак. Перегородки предотвращают засорение вентиляционных отверстий изоляцией и обеспечивают свободный канал для выхода наружного воздуха на чердак через вентиляционные отверстия в потолке.

Щелкните здесь, чтобы узнать больше о правильной вентиляции чердака>

КАК ВЫГЛЯДИТ ПЕРЕГОРОДКА?

Перегородки изготовлены из твердой водонепроницаемой пены и имеют длину 4 фута и ширину 14-1 / 2 и 22-1 / 2 дюйма для различных расстояний между стропилами. Перегородки устанавливаются на потолке мансарды между стропилами в том месте, где потолок мансарды встречается с мансардным этажом.Обычные цвета перегородки — розовый, синий и коричневый.

ЗАБЛОКИРОВАННЫЕ ВСАСЫВАЮЩИЕ ВЕНТИЛЯТОРЫ

Когда воздухозаборные отверстия заблокированы, количество свежего воздуха, необходимого для надлежащей вентиляции чердака, снижается. Это может привести к перегреву чердака и накоплению влаги зимой.

Хотя это может показаться нелогичным, вы не хотите, чтобы на чердаке накапливалось тепло зимой. Горячий чердак может привести к образованию ледяных плотин, которые могут быть очень разрушительными. Щелкните здесь, чтобы узнать больше о ледяных плотинах>

ПРОВЕРЬТЕ ЧЕРДАК НА ПЕРЕГОРОДКИ

Если вы подниметесь на чердак, поищите перегородки между стропилами.Имейте в виду, что не всем стропилам нужны перегородки, а только те, у которых есть воздухозаборники на потолке.

Если у вас не установлены перегородки, проверьте впускные отверстия на предмет блокировки любого типа изоляции или мусора. Это может быть обременительно, так как вам нужно будет втиснуться в углы чердака. Рекомендуется носить маску и прикрывать кожу (без коротких рукавов или шорт), чтобы предотвратить контакт с изоляцией, пылью и мусором на чердаке.

Ложные воздухозаборники

Другой причиной отсутствия вентиляционных отверстий для стропил может быть их отсутствие.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
