Маркировка цоколей электролампочек: типы и маркировка типовых цоколей для электролампочек

Содержание

размеры, маркировка и сферы применения


На чтение 11 мин Просмотров 1.3к. Опубликовано
Обновлено

Содержание

  1. Устройство и используемые материалы
  2. Как маркируются цоколи
  3. Основная буква
  4. Число
  5. Строчные буквы
  6. Типоразмеры цоколей: сферы применения + фото
  7. Резьбовые (E)
  8. Штыковые (G)
  9. Настольные (2G11)
  10. С глубоким контактом (R)
  11. Штифтовые (B)
  12. Софитные (S)
  13. Фокусирующие (P)
  14. Телефонные (T)
  15. Проволочные или бесцокольные (W)
  16. Таблица с применениями
  17. Зарубежная маркировка
  18. Применение переходников

На рынке представлены разные виды цоколей ламп. Различаются они между собой по конструкции, сферам применения, материалам. Чтобы сделать выбор правильно, необходимо ознакомиться с классификацией, техническими и другими характеристиками каждого из видов.

Устройство и используемые материалы

Чтобы разобраться в конструкции цоколей, для начала нужно выяснить, какие функции выполняет эта часть, и каким характеристикам должна отвечать:

  1. Цоколь выступает проводником электроэнергии от патрона к лампочке.
  2. Используется для фиксации элемента.
  3. Должен выдерживать рабочую температуру.

Перегрев опасен для лампочек.

Выводы ламп накаливания фиксируют обычно мягкими припоями, температура плавления которых составляет 180 градусов. Соответственно, выводы не должны нагреваться до больших показателей. Для компенсации теплового расширения в патронах есть пружинные контакты.

В производстве цоколей разных видов применяются металлы и пластики. Металлические элементы необходимы для соединения и передачи тока.

Металл – хороший проводник.

Как маркируются цоколи

Маркировка цоколей осуществляется комбинацией буквенно-цифровых символов. Она может состоять из двух или трех частей. Начинается с заглавной буквы, дополняется числом, и при необходимости уточняется строчными буквами.

Основная буква

Используется заглавная буква из латинского алфавита. Сообщает об типе контактной группы или способе расположения на лампе. Основная буква может рассказать о сфере использования, типе соединения.

Типы обозначения цоколей:

  • E – стандартный резьбовой цоколь Эдисона, применяется в быту для осветительных приборов;
  • G – конструкция со штырьками в роли контактов;
  • R – с утопленным в торце контактом;
  • B – штифтовые конструкции;
  • S – софитного образца;
  • P – фланцевые;
  • T – телефонного типа;
  • H – для ксенона;
  • W – проволочные (бесцокольные).

Маркировка обычно пишется на поверхности цоколя.

Число

Второй обязательной частью маркировки являются числовые символы, они указывают на размер изделия. У разных ламп применяется разное измерение, число может соответствовать диаметру или расстоянию. Обычно измеряется в миллиметрах.

Строчные буквы

Используются в маркировке далеко не всех конструкций, дают информацию о контактах. Обозначаются тоже латинскими, но строчными буквами.

Маркировка:

  • s – говорит о наличии одного контакта;
  • d – обозначает приборы с двумя контактами;
  • t – для изделий с тремя выводами;
  • q – цоколи с четырьмя контактами;
  • p – пять штекеров.

R7s оснащен одним контактом.

Если строчная буква отсутствует в маркировке конкретной лампы, то это свидетельствует об обычной контактной группе для данного вида.

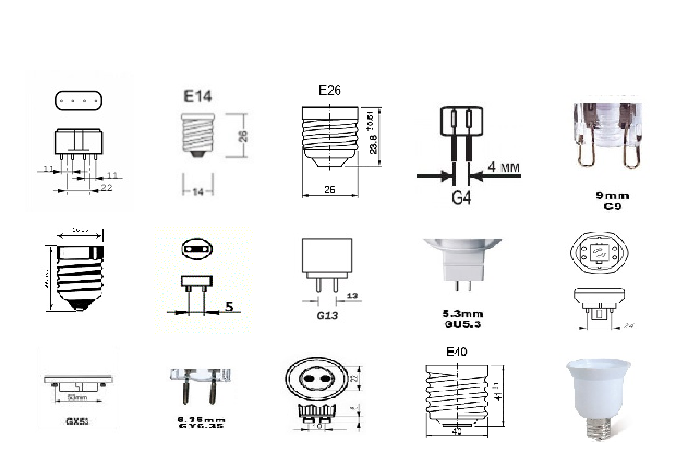

Типоразмеры цоколей: сферы применения + фото

Маркировка расскажет лишь о принадлежности лампы к одному из видов, но полную информацию можно получить лишь ознакомившись с разными вариантами цоколей. Практически в каждой конструкции есть еще несколько размеров, определяющих применение.

Резьбовые (E)

Модели с резьбовыми цоколями еще называют лампами Эдисона в честь изобретателя. Это самый распространенный вариант цоколей, используются повсеместно, широк и ассортимент ламп: от обычных приборов накаливания до современных светодиодных.

Резьбовые элементы.

Размеры резьбовых лампочек разделяют на 4 категории:

  • E10 – самый маленький вариант, используется в компактных осветительных приборах, бытовой технике;
  • E14 – популярный бытовой вариант освещения в светильниках подвесных, настенных, настольных;
  • E27 – самый популярный вариант, также применяется для освещения средней мощности;
  • E40 – устанавливается в мощных лампах, в частности, в уличных фонарях.

Читайте также

Чем отличаются цоколи

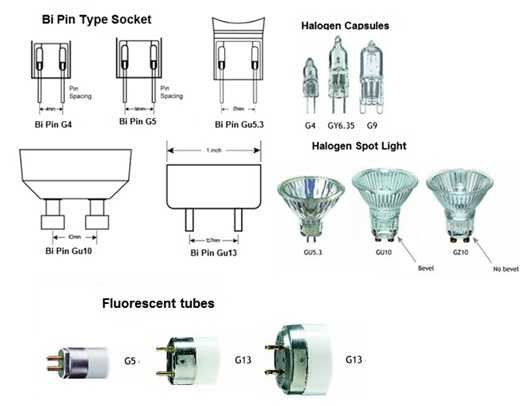

Штыковые (G)

В данных устройствах контактными соединением уже выступает не резьба, а штырьки. Простая конструкция обеспечивает надежное проведение электричества, цоколь используется в галогенных, люминесцентных, светодиодных источниках света.

Штырьковое соединение.

Распространенные штырьковые типоразмеры:

  • G4 – им оснащаются миниатюрные галогенные и светодиодные лампы, которые применяются в освещении мебели, магазинных витрин;
  • G5.3 – устанавливается в галогенных и светодиодных лампах для спотов;
  • GU10 – отличаются от G наличием поворотных соединений для увеличения прочности;
  • G13 – один из самых популярных штырьковых цоколей, используется в трубчатых лампах освещения;
  • G23 – устанавливается в светильниках подвесных и настольных.

Настольные (2G11)

Эта разновидность используется в люминесцентных настольных лампах, внешне похожа на G23. Колба имеет вытянутую П-образную форму, конструкция дополнительно оснащается пусковым стартером и конденсатором. 2G11 используется не только в осветительных приборах, но и в дезинфицирующих, с ним производят бактерицидные ультрафиолетовые лампы.

УФ светильник с 2G11.

С глубоким контактом (R)

Основное отличие от других цоколей в утопленном контакте. Самый распространенный типоразмер – R7s, им оснащаются светодиодные и галогенные лампы прожекторов, производственных светильников. Дополнительно в маркировке может быть указано число, которое обозначает длину лампы. Еще одна сфера применения приборов с цоколем типа R – автомобильная.

Схема контактов R7s.

Штифтовые (B)

Установлены в двухспиральных автомобильных источниках света. Особенность в том, что лампа правильно фиксируется только в одном положении благодаря выступающему элементу. Это необходимо для строго заданной технической характеристики направления света. Чтобы зафиксировать такую лампочку в разъеме, нужно ее вставить с нажатием и поворотом.

Конструкция с штифтом фиксации.

Софитные (S)

Использовались в основном в сценическом оборудовании, благодаря которому и получили свое название. Сегодня с софитными цоколями делают лампы для декоративной подсветки (мебель, зеркала) и функциональной в авто (салон, номерные знаки).

Софитные осветительные элементы.

Фокусирующие (P)

В конструкции такого цоколя есть сборная линза, она предназначена для направления фокусировки света. Благодаря этому, лампа вставляется в определенном положении и фиксируется. Фокусирующие источники света распространены в фонариках, кинопроекторах.

Цоколь автомобильной лампы P20d

Телефонные (T)

Миниатюрные лампы, устанавливаются в щитах автоматики, для подсветки панелей, в пультах дистанционного управления. Цифрой по стандарту обозначается диаметр, но в телефонных цоколях он измеряется в дюймах, так, у T5 диаметр составит 5/8 дюйма, что равно 1,59 см, а у T10 – 3,17 см.

Миниатюрные лампочки T5

Проволочные или бесцокольные (W)

Наличие цоколя как такового в конструкции не предусмотрено, его функции выполняют контакты, исходящие из основания лампы. Цифрами в маркировке обозначается толщина основания с одним токовым вводом. Они применяются в праздничных световых гирляндах, автомобильных поворотниках.

Устройства с символом W

Читайте также

Описание основных типов лампочек



Таблица с применениями

Определить какая лампа где используется не всегда просто. В этом поможет таблица с перечислениями типоразмеров и сфер применения.

МаркировкаПрименение
E14, E27Бытовые осветительные приборы: торшеры, люстры, бра
E40Мощное освещение больших помещений, уличное освещение
G4, GU5.3, G9, G10Декоративная подсветка, точечное, интерьерное освещение
G13Трубчатые продолговатые лампы
2G11Настольные лампы освещения и дезинфекции
GX53, GX70Встраиваемые, накладные светильники
GX24q-4Даунлайты, настольные лампы, интерьерные приборы освещения
R7sПрожекторы, напольные светильники, торшеры, даунлайты
BДвуспиральные автомобильные лампы
SПодсветка мебели, панели приборов, номерных знаков авто
PФонарики, проекторы
TПодсветка щитов автоматики, пульты управления
WНовогодние гирлянды, поворотные механизмы авто

Все нужные характеристики есть на упаковке.

Зарубежная маркировка

Представленная выше классификация цоколей является общепринятой и применяется в большинстве стран мира. Но в некоторых местностях есть небольшие отличия, которые могут запутать. Лучше ознакомиться с ними заранее:

  1. Штифтовые соединения, которые еще именуют байонетными, согласно общим стандартам, маркируются буквой B. Некоторые российские производители маркируют свою продукцию такого типа кириллической буквой Ш.
  2. В США некоторые компании лампочки E27 обозначают буквой M. Причем стандартная маркировка E27 тоже присутствует на рынке.
  3. Миниатюрные штифтовые цоколи могут обозначаться не только основным символом B, но и дополнительным – a.
  4. Отдельным подвидом выступают автомобильные лампы, они обозначаются буквой H.

Автомобильная осветительная продукция.

Применение переходников

Случается такое, что не получается найти лампу необходимой конструкции для использования. Или проводятся ремонтные работы, под рукой есть лампа, но она не подходит к патрону люстры. Для таких случаев у ремонтников обычно есть с собой переходники.

Еще одна частая ситуация – от E14 недостаточно света даже с использованием мощных светодиодных вариантов. А вот E27 могли бы справиться с задачей. Или одной лампы E27 недостаточно, а две было бы в самый раз.

На рынке доступны такие переходники:

  1. Междуразмерные. Стандартный вариант, когда, например, с винтового E14 нужно перейти на винтовой E27.

    E14-E27.

  2. Межтипные. Используются, чтобы с одной конструкции цоколя перейти на другую, например переход винтовой E27 на штырьковый GU10.

    E27-GU10.

  3. Разветвители. К одному патрону можно прикрутить сразу две или даже три лампочки. Такие переходники представлены в основном для ламп Эдисона.

    E27 – 3 E27.

Переходники действительно помогут решить определенные проблемы, но и у них есть один недостаток – удлинение конструкции. Между патроном и цоколем появляется дополнительный элемент, поэтому лампа может сильно выпирать из плафона.

Виды цоколей ламп освещения список и маркировка

Человечество в течение длительного времени пользуется различными осветительными лампами. Со времени их изобретения они претерпели ряд существенных изменений и усовершенствований. В связи с этим появились и новые виды цоколей ламп освещения. Это дает возможность применять их в разнообразных моделях осветительных приборов.

Содержание

Типы и обозначение цоколей ламп

Цоколь является конструктивным элементом лампочки, позволяющий устанавливать и закреплять ее в патроне. Он оборудуется токопроводящими контактами, через которые подается питание. Данный конструктивный элемент может быть керамическим, металлическим или пластиковым. Кроме того он обеспечивает герметизацию колбы, наполненной инертным газом. В связи с разнообразием цоколей, возникла необходимость их обозначения.

Примером такой маркировки служат следующие буквенные обозначения:

  • Е – стандартный,
  • G – штырьковый,
  • R – с утопленным контактом,
  • B – штифтовой,
  • F – с одним штырьком и т. д.

Соединительная часть цоколя имеет определенный диаметр, обозначаемый цифрами, наносимыми после буквенной маркировки. Эти же цифры могут обозначать расстояние между контактами. После цифр могут быть вновь нанесены буквы, указывающие на количество контактов: s – 1, d – 2,t – 3, q – 4, p – 5.

Некоторые типы ламп имеют дополнительную буквенную маркировку, наносимую после первой буквы.

  • А – означает автомобильную лампу,
  • V – наличие конического цоколя,
  • U – указывает на энергосбережение.

Расшифровки цоколей ламп

Примерная расшифровка цоколя выглядит так: E14U – соответствует энергосберегающей лампе, имеющей резьбовой цоколь, диаметром 14 мм. Таким же образом расшифровываются и другие виды цоколей.

Расшифровка основных типов цоколей:

Резьбовые (тип Е). Ранее они использовались для обычных лампочек, а в настоящее время – и для энергосберегающих. Диаметр цоколя определяет его наименование. Например, 5 мм относится к микроцоколям, 10 и 12 мм считаются миниатюрными цоколями, 14 мм – стандартный «Миньон». Далее идут малые, средние и большие цоколи.

Штырьковые (тип G). Область их применения достаточно широкая, чаще всего ими оборудуются галогенные и люминесцентные лампы. Разница в расстояниях между контактами может быть незаметна, однако даже 2-3 мм уже имеют значение при расшифровке.

С утопленным контактом (тип R). Применяются в лампах повышенном мощности, рассчитанных на эксплуатацию при высоких температурах. К этой категории относятся галогенные и трубчатые кварцевые лампы, обладающие небольшими габаритами и массой. Расшифровка R7d означает наличие штыревого цоколя, диаметром 7 мм и двух контактов. После основной маркировки наносятся цифры, соответствующие строительной длине лампы в миллиметрах.

Софитный штифтовой (тип S). Располагается с одной или двух сторон трубчатых ламп. С помощью этих светильников освещаются ванные комнаты, подсвечиваются зеркала или оборудование для сцены. Цифровое обозначение в маркировке соответствует диаметру корпуса. В некоторых случаях данный цоколь с коническим окончанием применяется в отдельных типах автомобильных ламп.

Фокусирующий (тип Р). Отличается от софитного цоколя наличием дополнительной рассеивающей площадки. Используется в фонарях, прожекторах, кинопроекторах и другом оборудовании. В цоколе имеется сборная линза, направляющая световой поток в нужную сторону. Цифровые обозначения соответствуют диаметру фокусирующего фланца.

Рассматривая цоколи ламп освещения, следует отметить, что существуют лампы имеющие общую маркировку, без указания типа цоколя. Эти лампочки применяются в проекторах и другом оборудовании. Тип установленного цоколя в них определяются по типу самой лампы.

Виды осветительных лампочек

Значение наклейки с указанием мощности лампы накаливания на патроне лампы

Каждый раз, когда вы покупаете лампу, одобренную UL или ETL, вы должны найти наклейку с указанием мощности на патроне приобретаемого вами светильника. По закону эта наклейка с указанием мощности должна быть размещена непосредственно на розетке.

UL Электрические испытания ламп Объяснение…

Пожалуйста, включите JavaScript

UL Электрические испытания ламп с объяснением (Серия стандартов испытаний UL)

Наклейка с предупреждением о мощности ламп накаливания на патроне лампы помогает информировать потребителя о том, какой мощности лампочка они используют можно смело использовать для своей лампы. На наклейке также указано, что лампа прошла испытания на соответствие стандартам UL или ETL для указанной мощности.

Все остальные электрические детали также должны быть проверены на ту же мощность ламп накаливания, которая указана на наклейке на патроне лампы.

Значение наклейки с указанием мощности лампы накаливания на патроне лампы

Образец наклейки с указанием мощности компании Mondoro Company Limited

Каждый раз, когда вы покупаете лампу, сертифицированную UL или ETL, вы обнаружите, что на ней есть предупреждающая наклейка. Этикетка с предупреждением о мощности ламп накаливания означает, что лампа прошла все испытания на безопасность UL и ETL.

Предупреждающая наклейка также означает, что все детали, используемые в лампе, прошли испытания на одинаковую мощность. Этикетка мощности на патроне размещена там, чтобы помочь потребителям узнать и понять, какую мощность лампочки они должны приобрести для лампы.

Вот несколько вещей, которые следует помнить, когда вы смотрите на этикетку с указанием мощности лампы накаливания на лампе:

  • Используйте мощность лампы, указанную на этикетке Лампа мощностью 60 Вт или лампочка меньшей мощности, но не лампочка большей мощности. Все части и другие вещи были протестированы на мощность до этой мощности, но не выше.
  • Не снимайте этикетку  – Этикетка с указанием мощности является законной частью лампы, ее нельзя отрывать или удалять.

Если на лампе есть наклейка, лампа прошла испытания и соответствует требованиям безопасности UL или ETL. Это также означает, что детали, используемые для производства ламп, также были протестированы на ту же мощность.

Что означает мощность в ваттах?

На наклейке на вашей лампе указано, какую мощность лампы вы можете безопасно использовать в своей лампе. Эти наклейки необходимы для вас, чтобы знать и понимать.

Причина, по которой мощность так важна, заключается в следующем:

  • Мощность света — это энергия, необходимая для производства определенного количества света.
  • Чем выше показатель мощности, тем ярче будет свет и тем больше энергии или мощности он будет использовать.

Наклейка на вашей лампе имеет важное значение, так как ваша лампа была протестирована только для безопасной работы с мощностью, указанной на наклейке.

Другими словами, если вы решите использовать 100-ваттную лампочку в патроне, в котором указано, что она не должна превышать 40 Вт, вы рискуете не только повредить лампу, но и вызвать другие проблемы с безопасностью.

Все части вашей лампы были протестированы только на такую ​​мощность лампы. Все, начиная от розетки, вилки, шнура и всех внутренних устройств лампы, было протестировано только на мощность, указанную на наклейке.

Мощность вашей лампочки также влияет на люмены или количество яркости или света, излучаемого вашей лампочкой.

Что такое люмены?

Люмены для освещения — это количество света, которое излучает лампа или лампочка. Люмены — это яркость количества света, излучаемого светом.

Проще говоря, количество света, излучаемого лампочкой. Вот базовая диаграмма, показывающая преобразование мощности в люмены для многих стандартных типов ламп накаливания:

Лампа накаливания
Мощность
Люмен LED CFL Halogen
100 Watts 1600 Lumens Up to 22 Watts Up to 26 Watts Up to 72 Watts
75 Watts 1100 Lumens До 20 Вт До 23 Вт До 53 Вт
60 Вт 800 LUMENS до 12 Вт. 0079

До 43 Вт
40 Вт 450 Lumens До 9 Вт до 11 Вт. Люмен против. светодиод против. КЛЛ против. Галоген

Приведенная выше таблица должна помочь вам понять, насколько яркой является лампа мощностью 100 Вт в люменах, светодиодах, компактных люминесцентных лампах или галогенных лампах. Таблица может помочь вам узнать, какую лампочку купить, если на патроне есть наклейка с надписью «60 Вт».

Знакомство с этикетками на лампочках

Сегодня на этикетках с лампочками так много категорий, что важно понимать этикетки на лампочках, которые вы покупаете.

Вот что означает каждая категория:

  • Яркость  – яркость измеряется в люменах на этикетке; люмены — это яркость или насколько ярким будет свет. 1100 люменов дадут вам яркость лампы мощностью 75 Вт, или 800 люменов — это то же самое, что и лампа мощностью 60 Вт.
  • Ориентировочная годовая стоимость  – На этикетке может быть указана ориентировочная стоимость эксплуатации лампы или освещения на основе определенного количества времени в день. Цифры, которые они используют, основаны на среднем значении и не являются точной стоимостью. Предполагаемую годовую стоимость следует использовать только в качестве ориентира.
  • Срок службы  — Срок службы — это общий ожидаемый срок службы лампы. Жизнь снова основана на среднем количестве часов в день и на то, сколько лет или как долго прослужит лампочка. Жизнь — это тоже оценка, а не фактическое число.
  • Потребляемая энергия  – Энергия, используемая в ваттах лампочки. Поскольку лампочки стали более энергоэффективными, вы можете увидеть, что энергия используется при гораздо более низкой мощности, чем раньше.

Наклейка с указанием мощности лампы накаливания на патроне лампы является важной частью лампы, и ее нельзя игнорировать. Потребители должны посмотреть и прочитать наклейку, чтобы полностью понять, какую лампочку они могут безопасно вставить в патрон.

Если вы заинтересованы в том, чтобы узнать, как Mondoro может стать для вас ценным партнером в области изделий из дерева, мы хотели бы поговорить с вами, чтобы узнать, как мы можем вам помочь. У нас есть сертификат UL для переносных ламп.

Узнайте больше о том, как Mondoro может помочь вам создавать, разрабатывать и производить превосходные товары для домашнего декора и мебели для дома — не стесняйтесь обращаться ко мне, Анита. Проверьте мою электронную почту, нажав здесь, или станьте частью нашего сообщества и подпишитесь на нашу рассылку новостей, нажав здесь.

Mondoro раздает  БЕСПЛАТНЫЙ лукбук всем заинтересованным лицам . Вы можете получить копию нашего последнего лукбука до нажмите здесь.

Слушайте наш подкаст Global Trade Gal . Вы можете найти его на всех основных платформах подкастов. Попробуйте послушать один из наших подкастов, нажав здесь.

Подпишитесь на нашу компанию Mondoro Company Limited   Канал YouTube , наполненный отличными видео и информацией, нажав здесь.

Связанный контент

В чем разница между светодиодами, компактными люминесцентными лампами и лампами накаливания?

Они могут немного запутаться в том, в чем разница между светодиодной лампой и лампой накаливания и какая лампочка действительно является наиболее энергоэффективной.

Вы можете узнать больше, прочитав В чем разница между светодиодными лампами, компактными люминесцентными лампами и лампами накаливания? нажав здесь.

Какие бывают стандартные типы и размеры патронов для ламп?

При рассмотрении различных типов патронов для лампочек может возникнуть путаница. Многие люди путаются в разных числах, используемых для каждого цоколя лампочки, и их значениях.

Вы можете узнать больше, прочитав наш блог Какие бывают стандартные типы и размеры патронов для ламп? нажав здесь.

Должны ли ваши осветительные приборы быть внесены в список UL или ETL?

Продукты, продаваемые или импортируемые в США или Канаду, должны иметь маркировку UL или ETL, чтобы показать, что они внесены в список UL или ETL. Продукты, внесенные в списки UL и ETL, показывают, что они соответствуют определенным стандартам безопасности и другим стандартам, а также подтверждены «сторонней сертификацией». Что касается зданий, инспекторы строительных норм и правил будут следить за тем, чтобы все электротехнические изделия, включая освещение, имели знаки и сертификаты UL или ETL, продаваемые в коммерческом здании.

Вы можете узнать больше, прочитав наш блог Должны ли ваши осветительные приборы быть внесены в список UL или ETL? нажав здесь.

Этикетка FTC «Факты об освещении»: вопросы и ответы для производителей

Правила маркировки энергоэффективности требуют от производителей ламп предоставлять потребителям ключевую информацию в удобном для чтения формате.

Этикетка Lighting Facts предоставляет покупателям информацию, необходимую им для покупки наиболее энергоэффективной лампочки, отвечающей их потребностям в освещении. На этикетке указана яркость лампы, стоимость энергии, срок службы, световой эффект и мощность. Кроме того, основная панель дисплея на передней части упаковки фокусируется на люменах, мере яркости, а не на ваттах, мере количества используемой энергии, и включает расчетную годовую стоимость энергии для каждой лампочки. Сами лампы также имеют люмены, а в случае КЛЛ — ртутное раскрытие.

Федеральная торговая комиссия (FTC) обеспечивает соблюдение правил энергетической маркировки. Чтобы помочь вам соблюдать требования к маркировке и отчетности для обычных бытовых лампочек, сотрудники FTC подготовили ответы на некоторые распространенные вопросы, которые нам задавали.

Содержание

I. Маркировка ламп общего назначения

  • Какие лампы общего назначения должны иметь этикетки с информацией об освещении?
  • Какая информация должна отображаться на главном индикаторе лампы общего обслуживания?
  • Какая информация должна быть указана на этикетке Lighting Facts для лампы общего назначения?
  • Какая информация должна быть на лампочке общего назначения?
  • Что делать, если упаковка моей лампы общего назначения слишком мала для размещения этикетки Lighting Facts?

II. Маркировка специальных потребительских ламп

  • Что такое специальные потребительские лампы?
  • Какая этикетка Lighting Facts должна быть на упаковках специализированных бытовых ламп?
  • Что делать, если основная панель дисплея моей упаковки специализированных потребительских ламп слишком мала для размещения этикетки Lighting Facts?
  • Что делать, если специальная бытовая лампа содержит ртуть?

III. Общие вопросы

  • Где я могу получить копию этикеток для использования на упаковках, которые я изготавливаю?
  • Какие процедуры тестирования я должен использовать для подтверждения содержания моей этикетки Lighting Facts?
  • Могу ли я использовать двуязычную этикетку?
  • Должны ли этикетки быть одобрены FTC, прежде чем они будут размещены на продуктах?
  • Могу ли я добавить информацию на этикетку Lighting Facts?
  • Должен ли я размещать копии этикетки Lighting Facts для своих продуктов в Интернете?
  • Какую информацию должны содержать веб-сайты и каталоги, продающие лампы общего назначения или специальные потребительские лампы?
  • Каковы требования Правил к отчетности для крытых ламп?
  • Могу ли я использовать этикетку «Информация об освещении» для ламп, на которые не распространяются Правила?

I.

Маркировка ламп общего назначения

Какие лампы общего назначения должны иметь этикетки с информацией об освещении?

На упаковке большинства «ламп» общего назначения с цоколем среднего размера, включая большинство ламп накаливания, компактных люминесцентных (CFL) и светодиодных (LED) ламп, должна быть указана этикетка FTC Lighting Facts и основная информация о панели дисплея. Правило маркировки энергоэффективности имеет несколько исключений для различных типов ламп, поэтому рекомендуется ознакомиться с конкретными определениями, чтобы получить ответы об освещении. См. 16 CFR § 305.2 и § 305.5.

Какая информация должна отображаться на главном индикаторе лампы общего обслуживания?

Основная панель дисплея на передней части упаковки продукта должна иметь четкую и заметную маркировку:

  • световой поток каждой лампы, входящей в комплект, выраженный как «Яркость» в средних начальных люменах, округленных до ближайшего пять
  • расчетная годовая стоимость энергии каждой лампы, входящей в комплект, выраженная как «оценочная стоимость энергии» в долларах и основанная на:
    • средняя начальная мощность,
    • при использовании три часа в день, а
    • 11 центов (0,11 доллара США) за кВтч

См. 16 CFR § 305.15 и Приложение L.

Какая информация должна быть указана на этикетке Lighting Facts для лампы общего назначения?

Этикетка Lighting Facts должна находиться на боковой или задней панели упаковки продукта. На этикетке должны быть указаны:

  • светоотдача каждой лампы, входящей в комплект, выраженное как «Яркость» в средних начальных люменах, округленных до ближайших пяти, и
  • расчетная годовая стоимость энергии каждой лампы, входящей в комплект, выраженная как «оценочная годовая стоимость энергии» в долларах и основанная на:
    • средняя начальная мощность,
    • при использовании три часа в день, а
    • 11 центов (0,11 доллара США) за кВтч
  • срок службы каждой лампы, входящей в комплект, выраженный в годах, округленный до десятых (при условии использования три часа в день)
  • коррелированная цветовая температура каждой лампы, входящей в комплект, измеренная в градусах Кельвина, выраженная как «световой эффект», число и маркер, расположенные пропорционально на шкале от 2600 K слева до 6600 K справа. право
  • мощность в ваттах для каждой лампы, входящей в комплект, выраженная как «Используемая энергия» в средней начальной мощности
  • Логотип ENERGY STAR для сертифицированных продуктов, если хотите. Производители, у которых есть подписанный Меморандум о взаимопонимании с Министерством энергетики или Агентством по охране окружающей среды, могут добавлять логотип ENERGY STAR на этикетки продуктов, на которые распространяется действие Меморандума о взаимопонимании 9.0028
  • Расчетное напряжение каждой лампы, входящей в комплект, если она не 120 вольт
  • для лампы общего назначения, содержащей ртуть , заявление:

«Содержит ртуть. Дополнительную информацию об очистке и безопасной утилизации см. на сайте epa.gov/cfl».

Вы можете добавить на этикетку символ «Hg[обведено кружком]» после слов «Содержит ртуть».

См. 16 CFR § 305.23 и Приложение L.

Какая информация должна быть указана на лампочке общего назначения?

Вы должны напечатать следующую информацию о лампах общего назначения:

  • средний начальный световой поток лампы, выраженный в виде числа, округленного до ближайших пяти, рядом со словом «люмен», как шрифтом не менее восьми пунктов, так и
  • если лампа общего назначения, содержащая ртуть, это заявление:

«Утилизация ртути: epa. gov/cfl» шрифтом не менее восьми пунктов

См. 16 CFR § 305.15.

Что делать, если упаковка моей лампы общего назначения слишком мала для размещения этикетки Lighting Facts?

Если общая площадь доступной для маркировки упаковки продукта составляет менее 24 квадратных дюймов, а форма или размер упаковки не позволяют разместить стандартную этикетку, вы можете указать информацию, используя линейную этикетку меньшего размера. См. 16 CFR § 305.15.

II Маркировка специальных потребительских ламп

Что такое специальные потребительские лампы?

К специальным потребительским лампам относятся большинство ламп со средним винтом, канделябровым винтом, цоколем GU-10 или GU-24 и световым потоком в диапазоне от 310 люмен до не более 2600 люмен или с номинальной мощностью от 30 до 199. Этот термин не распространяется на лампы, которые можно отнести к лампам общего назначения. Правило маркировки энергоэффективности имеет несколько исключений для различных типов ламп, поэтому рекомендуется ознакомиться с конкретными определениями, чтобы получить ответы об освещении. См. разделы 305.5 и 305.23 Правил для получения подробной информации о страховом покрытии.

Какая этикетка Lighting Facts должна быть на упаковках специализированных бытовых ламп?

Производители могут использовать этикетку Lighting Facts, необходимую для ламп общего назначения, или уменьшенную версию этикетки Lighting Facts для большинства специализированных бытовых ламп, если она отображается на основной панели дисплея. Тем не менее, специальная потребительская лампа, которая является вибрационной лампой, лампой для тяжелых условий эксплуатации, лампой для бытовой техники или ударопрочной лампой, должна иметь этикетки с информацией об освещении (и соответствовать всем другим требованиям), применимым к лампам общего назначения.

Что делать, если основная панель дисплея моей упаковки потребительских ламп слишком мала для размещения этикетки Lighting Facts?

Если требуемая информация (например, сокращенное описание специальной лампы или этикетка стандартной лампы общего назначения) неразборчива на лицевой стороне однокарточной блистерной упаковки из-за ее размера, вы можете использовать этикетку меньшего размера на упаковке. основная панель дисплея с надписью «Сведения об освещении см. на обороте» и включает полную этикетку с информацией об освещении на задней стороне упаковки.

Что делать, если специальная бытовая лампа содержит ртуть?

Если лампа содержит ртуть, вы должны разместить это заявление на основной панели дисплея:

«Содержит ртуть  Для получения дополнительной информации об очистке и безопасной утилизации посетите веб-сайт epa.gov/cfl».

Вы можете добавить на упаковку символ «Hg[обведено кружком]» после слов «Содержит ртуть».

Вы также должны четко пометить лампу следующим заявлением: «Утилизация ртути: epa.gov/cfl» шрифтом не менее восьми пунктов.

III Общие вопросы

Где я могу получить копию этикеток для упаковки, которую я изготавливаю?

FTC предлагает шаблоны, которые можно использовать для создания этикеток Lighting Facts и основных панелей дисплея.

Вы должны убедиться, что вводите правильные данные для своих продуктов. Если вы подписали Меморандум о взаимопонимании с Министерством энергетики или Агентством по охране окружающей среды, вы можете использовать этикетки с логотипом ENERGY STAR, но только на сертифицированных моделях, перечисленных на веб-сайте ENERGY STAR. См. Energystar.gov для получения дополнительной информации.

Какие процедуры тестирования я должен использовать для подтверждения содержания моей этикетки Lighting Facts?

Вы должны использовать процедуры испытаний Министерства энергетики (DOE) для любых ламп (например, ламп общего назначения), на которые распространяются эти процедуры. Вы можете найти их здесь. См. 10 CFR, часть 430, 10 CFR, часть 431 и 10 CFR, § 429.11.

Если на лампу не распространяются испытания Министерства энергетики США, у вас должны быть компетентные и надежные научные доказательства, подтверждающие заявления, которые вы делаете на требуемой этикетке. См. 16 CFR § 305.8.

Могу ли я использовать двуязычную этикетку?

Вы можете представить информацию на этикетке на английском и другом языке по телефону:

  • , используя одну этикетку для каждого языка, или
  • .

  • с использованием двуязычной этикетки, которая показывает текст на английском языке в формате, требуемом Правилом, за которым сразу следует текст на втором языке.

Вот образец двуязычной этикетки. Вся необходимая информация должна отображаться на обоих языках, но вам не нужно повторять числовые символы, которые идентичны на обоих языках. Поправки не допускают использование трехъязычной этикетки. См. 16 CFR § 305.23.

Должны ли этикетки быть одобрены FTC, прежде чем они будут размещены на продуктах?

Нет. Правило не требует, чтобы вы получали одобрение FTC, прежде чем маркировать и продавать продукты. Однако перед распространением продуктов, подпадающих под действие Правил, вы должны выполнить требования FTC к отчетности. Вы также должны соблюдать требования Правил к тестированию. См. предыдущий вопрос: Какие процедуры тестирования я должен использовать для подтверждения содержания моей этикетки Lighting Facts?

Могу ли я добавить информацию на этикетку Lighting Facts?

Нет. Этикетка «Информация об освещении» не может включать какие-либо отметки или информацию, кроме тех, которые указаны в Правилах. См. 16 CFR § 305.15.

Должен ли я размещать копии этикетки Lighting Facts для своих продуктов в Интернете?

Если вы являетесь производителем ламп общего назначения или специализированных бытовых ламп, на которые распространяются требования к маркировке, вы должны разместить изображения этикеток с информацией об освещении для продуктов на общедоступном веб-сайте, чтобы розничные продавцы веб-сайтов могли размещать гиперссылки на этикетки или загружать их. Этикетка для каждой модели должна оставаться на веб-сайте в течение шести месяцев после окончания производства этой модели. См. 16 CFR § 305.6.

Какую информацию должны содержать веб-сайты и каталоги, продающие лампы общего назначения или специальные потребительские лампы?

Производитель, дистрибьютор, розничный продавец или торговец частной торговой маркой, который рекламирует лампу общего назначения на веб-сайте или в печатном каталоге, содержащем условия продажи, розничную цену и инструкции по оформлению заказа для потребителей, должен ясно и заметно страница со списком ламп, изображение этикетки Lighting Facts.

Этикетки должны быть четкими и заметными и располагаться в непосредственной близости от цены лампы на каждой странице, содержащей подробное описание лампы.

Для специализированных бытовых ламп это требование вступает в силу 2 мая 2018 г. Дополнительную информацию об этих требованиях см. в 16 CFR § 305.20.

Каковы требования Правил к отчетности для крытых ламп?

Правило требует отчетов для ламп накаливания общего назначения и компактных люминесцентных ламп. Он не требует отчетов для светодиодных (LED или OLED) ламп общего назначения или специальных потребительских ламп. См. 16 CFR § 305.8.

Правило требует отчетов:

  • до распространения для новых моделей и
  • до 1 марта каждого года для моделей текущего производства. См. 16 CFR § 305.8.

Вы можете подавать отчеты, требуемые FTC, через Систему управления сертификацией соответствия (CCMS) Министерства энергетики по адресу rules.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2025 © Все права защищены
