L и n в электрике — цветовая маркировка проводов

L и N в электрике — цветовая маркировка проводов

Подавляющее большинство кабелей имеют различные цвета изоляции проводников. Это делается в соответствии с ГОСТ Р 50462-2009, который устанавливает стандарт для обозначения l n в электрике (фазные и нулевые проводники в электроустановках). Соблюдение этого правила гарантирует быструю и безопасную работу мастера на крупном промышленном объекте, а также исключает поражение электрическим током в случае самостоятельного ремонта.

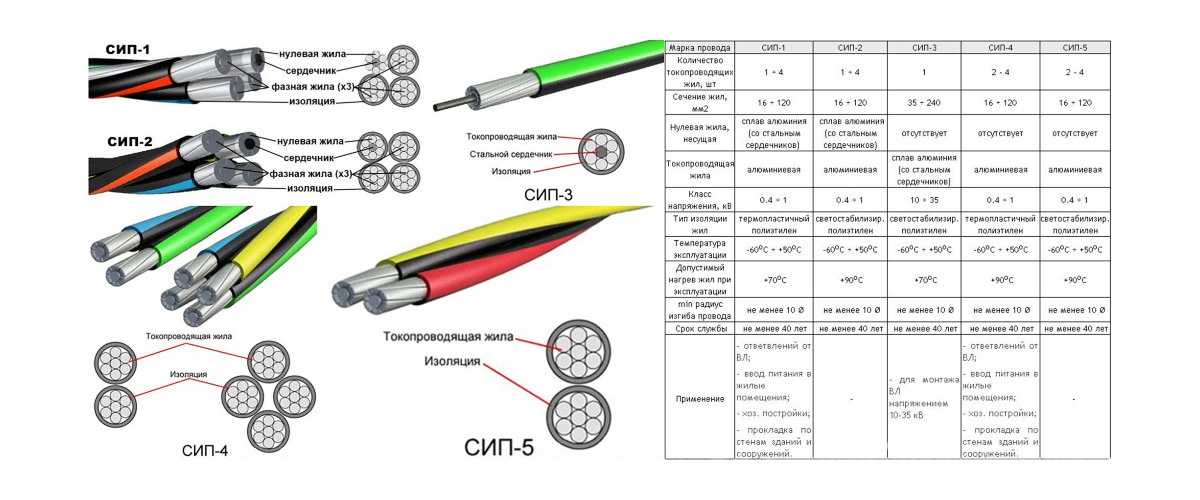

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка кабелей является универсальной и значительно различается для заземляющих, фазных и нейтральных проводников. Чтобы избежать путаницы, в правилах ПУЭ указано, какого цвета заземляющий проводник должен использоваться в сетевом щите и какие цвета должны использоваться для нейтрального и фазного проводников.

Если монтажные работы выполнял высококвалифицированный электрик, знакомый с действующими стандартами электропроводки, вам не придется прибегать к помощи отвертки или мультиметра. Назначение каждого провода можно расшифровать, зная его цветовой код.

Цвет жилы заземления

С 01/01/2011 цвет заземляющего проводника может быть только желто-зеленым. Эта цветовая маркировка проводников соблюдается и при составлении схем, на которых такие проводники обозначаются латинскими буквами PE. Не всегда один из проводников кабеля заземляется — обычно это делается при наличии трех, пяти или более проводников в кабеле.

Отдельно следует рассмотреть кабели PEN с комбинированной «землей» и «нейтралью». Подключения такого типа все еще часто встречаются в старых зданиях, где электрификация была проведена в соответствии с устаревшими правилами и до сих пор не обновлена. Если кабель проложен правильно, использована синяя изоляция, а на концах и разъемах установлены желто-зеленые гильзы. Однако можно встретить и противоположный цвет заземляющего кабеля (нейтральное заземление) — зелено-желтый с синими заделками.

Защитное заземление обязательно в жилых и производственных помещениях и регламентируется стандартами ПУЭ и ГОСТ 18714-81. Нулевой заземляющий проводник должен иметь минимально возможное сопротивление, то же самое относится и к контуру заземления. Если все монтажные работы выполнены правильно, заземление станет надежным защитником жизни и здоровья человека в случае неполадок на линии электропередачи. Поэтому правильная маркировка кабелей для заземления имеет решающее значение, а заземление вообще не должно использоваться. Все новые дома подключаются в соответствии с новыми правилами, а старые дома выстраиваются в очередь на замену.

Какого цвета провода фаза, ноль и заземление.Цветовая маркировка проводов.

Расцветки для нулевого провода

Для «нуля» (или нулевого рабочего контакта) используются провода только определенных цветов, также строго определенных электротехническими стандартами. Он может быть синим, темно-синим или синим с белой полосой, независимо от количества проводников в кабеле: трехпроводный провод ничем не отличается в этом отношении от пятипроводного или провода с еще большим количеством проводников. В электрических схемах «ноль» соответствует латинской букве N — он участвует в коротком замыкании источника питания и на электрических схемах может читаться как «минус» (фаза, следовательно, «плюс»).

Цвета для фазных проводов

С этими проводами следует обращаться с особой осторожностью и «уважением», так как они являются проводниками под напряжением, и неосторожное прикосновение к ним может привести к серьезному поражению электрическим током. Цветовая маркировка проводников для подключения фаз достаточно разнообразна — не следует использовать только цвета, соседствующие с синим, желтым и зеленым. В некотором смысле легче запомнить, какого цвета может быть фазный провод — НЕ синий или голубой, НЕ желтый или зеленый.

На электрических схемах фаза обозначается латинской буквой L. Такое же обозначение используется на проводах, если не используется цветовой код. Если кабель предназначен для подключения трех фаз, фазные проводники маркируются буквой L и цифрой. Например, L1, L2, L3 используются для составления схемы трехфазной сети 380 В. В качестве альтернативы в электротехнике используются: A, B, C.

Перед началом работ важно проработать, как будет выглядеть цветовое сочетание проводов, и строго придерживаться выбранной цветовой гаммы.

Если вы подумали об этом на этапе подготовки и учли это при составлении электрических схем, вам следует приобрести необходимое количество проводов нужных цветов. Однако если у вас закончилась проволока, вы можете разметить жилы вручную:

• с помощью обычных термоусадочных муфт;
• термоусадочные муфты;
• Клейкая лента.

Смотрите также это видео о стандартах цветовой маркировки проводов в Европе и России:

Ручная цветовая разметка

Он используется в тех случаях, когда в установке должны использоваться провода с жилами одного цвета. Это также часто встречается при работе в старых домах, где проводка была установлена задолго до введения стандартов.

Как определить фазу , ноль и заземление если провода разного цвета .

Опытные электрики, чтобы избежать путаницы при дальнейшем обслуживании электрической цепи, использовали комплекты, позволяющие маркировать фазные провода. Это также приемлемо в соответствии с современными нормами, поскольку некоторые кабели производятся без цветной маркировки. Место нанесения ручной маркировки регламентируется ПУЭ, ГОСТ и общепринятыми рекомендациями. Он крепится к концам кабеля в месте его соединения с шиной.

Разметка двужильных проводов

Если кабель уже подключен к электросети, для поиска фазных проводов придется воспользоваться специальной индикаторной отверткой — в ее корпусе имеется светодиод, который загорается, когда жало прибора касается фазы.

Затем вам понадобится набор специальных термоусадочных трубок или изоляционная лента для маркировки фаз и нейтралей.

Стандарты не требуют, чтобы такая маркировка была нанесена по всей длине проводов. Допускается их маркировка только на стыках и в местах соединения необходимых контактов. Поэтому, если необходимо маркировать электрические кабели без маркировки, следует заранее приобрести ручные маркировочные материалы.

Количество используемых цветов зависит от используемой схемы, но основная рекомендация по-прежнему заключается в использовании цветов, исключающих возможность путаницы. Т.е. не используйте синюю, желтую или зеленую маркировку для фазных проводов. Например, в однофазных сетях фаза обычно обозначается красным цветом.

Разметка трехжильных проводов

Если вам нужно определить фазу, нейтраль и землю в трехпроводных кабелях, вы можете попробовать использовать мультиметр. Установите прибор на измерение переменного напряжения, затем с помощью щупа осторожно коснитесь фазы (ее можно также найти с помощью индикаторной отвертки) и двух других последовательно соединенных проводов. Затем запишите показания и сравните их друг с другом — комбинация фаза-ноль обычно показывает более высокое напряжение, чем комбинация фаза-земля.

После определения фазы, нуля и земли можно наносить маркировку. Согласно правилам, для заземления используется проводник желто-зеленого цвета, точнее, жила с такой цветовой гаммой, поэтому она маркируется лентой соответствующих цветов. Соответственно, нейтраль маркируется синей лентой, а фаза — любым другим цветом.

Как итог

Правильная маркировка проводов — основное условие качественного электромонтажа любой сложности. Это значительно облегчает как сам монтаж, так и последующее обслуживание электрической системы. Для того чтобы электрики «говорили на одном языке», были разработаны обязательные стандарты букв с цветовой кодировкой, которые одинаковы даже в разных странах. Соответственно, L означает фазу, а N — ноль.

Цветовые коды для разметки инженерных коммуникаций

Обозначение подземных инженерных сетей — это процесс идентификации и маркировки подземных коммуникаций. Эти инженерные коммуникации могут включать в себя линии электроснабжения, телекоммуникаций, природного газа, воды, канализации, ливневых стоков и т. д.

Они обычно отмечаются на поверхности земли аэрозольной краской и флажками соответствующих цветов. Цветовые коды для знаков обычно соответствуют рекомендациям, рекомендованным Американской ассоциацией общественных работ (APWA):

• Подземные коммуникации, отмеченные красным или желтым цветом, представляют наибольшую опасность, если не отнестись к ситуации серьезно, так же, как и при столкновении с красными или желтыми сигналами светофора. Вы действительно должны держаться как можно дальше от высоковольтных электрических кабелей или труб природного газа, когда проводите бурение, копание, раскопки или другие работы, связанные с землей. Стоит отметить, что некоторые газопроводы представляют собой небольшие пластиковые трубы и их легко сломать, даже просто ударом лопаты.
• Зеленые метки предназначены для канализационных и водосточных труб. Канализационные и ливневые магистрали обычно имеют люки для доступа с определенными интервалами вдоль их трассы.
• Оранжевые метки обычно используются для телефонных, телевизионных и других линий связи. Хотя в целом повреждение этих линий не приводит к немедленным опасным для жизни событиям, стоимость ремонта может быть очень высокой. Ежегодные затраты на ремонт телекоммуникационных кабелей из-за наземных работ только в США оцениваются в сотни миллионов долларов. Кроме того, доход, потерянный для пользователей из-за простоя, может быть намного выше, чем стоимость самого ремонта, особенно для этих волоконно-оптических кабелей большой емкости.
• Синие метки предназначены для питьевой/питьевой воды. Водопроводные трубы обычно имеют клапаны, доступные на поверхности земли вдоль их основных трасс и коммуникаций.
• Другие цвета, такие как пурпурный и розовый, иногда используются для обозначения неизвестных/неопознанных подземных коммуникаций. Кроме того, родственным цветом в обозначении / расположении подземных коммуникаций является белый, который обычно используется для обозначения предполагаемых участков для земляных работ или других работ, связанных с землей.

Чтобы помочь вам запомнить цветовые коды подземных коммуникаций, используйте символические изображения и пояснения в таблице ниже:

Лучшая политика — убедиться, что у вас есть опытный локатор частных коммунальных служб!

Все технические специалисты Utility Survey Corp. имеют многолетний опыт поиска подземных коммуникаций и следуют нашему запатентованному «10-этапному протоколу поиска инженерных сетей™» .

Нажмите на изображение ниже, чтобы узнать, что это такое!

Обозначение проводов — электрическая система самолета

Правильная идентификация электрических проводов и кабелей с их цепями и напряжениями необходима для обеспечения безопасности эксплуатации, безопасности обслуживающего персонала и простоты обслуживания. На всех проводах, используемых в самолетах, должен быть напечатан идентификатор типа по всей длине. Обычно за этим номером детали следует пятизначный/буквенный код коммерческого и государственного учреждения (CAGE), идентифицирующий производителя провода. Вы можете определить рабочие характеристики существующего установленного провода, который необходимо заменить, и избежать непреднамеренного использования менее производительного и неподходящего провода для замены.

Размещение идентификационной маркировки

Идентификационная маркировка должна быть размещена на каждом конце провода с интервалом не более 15 дюймов по всей длине провода. Провода длиной менее 3 дюймов не нужно идентифицировать. Провода длиной от 3 до 7 дюймов должны быть идентифицированы примерно по центру. Втулки для дополнительных идентификационных маркеров должны располагаться так, чтобы не нужно было снимать стяжки, зажимы или поддерживающие устройства для считывания идентификатора. Идентификационный код провода должен быть напечатан так, чтобы его можно было читать по горизонтали слева направо) или по вертикали (сверху вниз). Существует два метода маркировки проводов или кабелей:

1. Прямая маркировка выполняется путем печати на внешнем покрытии кабеля. [Рис. 1B]

2. Непрямая маркировка осуществляется печатью термоусадочной муфты и установкой ее на внешнюю оболочку провода или кабеля. Провода или кабели с непрямой маркировкой должны быть обозначены печатными втулками на каждом конце и с интервалами не более 6 футов. [Рисунок 2] Отдельные провода внутри кабеля должны быть идентифицированы в пределах 3 дюймов от их заделки. [Рисунок 1А]

Типы маркировки проводов

Предпочтительным методом является нанесение маркировки непосредственно на провод без ухудшения изоляции. Для проводов с тефлоновым покрытием, экранированных проводов, многожильных кабелей и проводов термопар обычно требуются специальные втулки для нанесения идентификационных меток. Существуют специальные машины для маркировки проводов, которые можно использовать для маркировки непосредственно на проводах, упомянутых выше. Какой бы способ маркировки ни применялся, маркировка должна быть разборчивой, а цвет должен контрастировать с изоляцией или гильзой провода.

Для маркировки непосредственно на проводе можно использовать несколько различных методов: маркировка горячим штампом, струйные принтеры и лазерные струйные принтеры. [Рисунок 3] Метод горячей штамповки может повредить изоляцию нового типа провода, в котором используются тонкие изоляторы. Произошло разрушение стенки изоляции и проникновение в жилу этих материалов штамповочными штампами. Позже в процессе эксплуатации, когда эти отверстия смачивались различными жидкостями или влагой, серьезное искрение и поверхностное слежение приводили к повреждению жгутов проводов.

Рис. 3. Лазерный проволочный принтер провод нельзя. [Рис. 4] Оболочка, прозрачная или непрозрачная, подходит для общего использования. Когда компонентный провод с цветовой маркировкой или полосой используется как часть кабеля, на идентификационной оболочке должно быть указано, какой цвет связан с каждым идентификационным кодом провода. Идентификационные втулки обычно используются для идентификации следующих типов проводов или кабелей: экранированный провод без оболочки, провод термопары, коаксиальный кабель, многожильный кабель и высокотемпературный провод. В большинстве случаев вместо рукава можно использовать идентификационную ленту. Для рукавов, подвергающихся воздействию высоких температур (более 400 °F), следует использовать такие материалы, как силиконовое стекловолокно. Полиолефиновые рукава следует использовать в областях, где необходима устойчивость к растворителям и синтетическим гидравлическим жидкостям. Рукава можно закрепить кабельными стяжками или термоусадкой. ← Previous Next → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
