Маркировка по цвету электрических проводов: Цветовая маркировка проводов — Сам электрик

Маркировка проводов и кабелей: обозначение жил, изоляции, оболочки

Пример HTML-страницы

Провод — одна неизолированная или одна либо более изолированных жил, поверх которых в зависимости от условий прокладки и эксплуатации может быть неметаллическая оболочка, обмотка и (или) оплетка волокнистыми материалами или проволокой. Кабель — одна или более изолированных жил (проводников), заключенных, как правило, в металлическую или неметаллическую оболочку, поверх которой в зависимости от условий прокладки и эксплуатации может быть броня и защитные покровы.

Содержание

  1. Буквенная и цифровая маркировка жил и изоляции кабелей
  2. Маркировка кабельных оболочек
  3. Цветовая маркировка кабелей

Буквенная и цифровая маркировка жил и изоляции кабелей

Неизолированные провода обозначаются первыми буквами металла проводника:

  • М — медный,
  • А — алюминиевый,
  • AT — алюминий тянутый,
  • С — стальной,
  • АС — сталеалюминиевый.

Изолированные провода и кабели с медными жилами не имеют специальных обозначений металла жилы; провода и кабели с алюминиевой жилой имеют букву А в начале маркировки.

Аналогично бумажная изоляция для кабелей не обозначается, в то время как другие виды изоляции проводов и кабелей обозначаются соответствующими буквами:

  • Р — резиновая,
  • В — поливинилхлоридная,
  • Н — найритовая (негорючая резина),
  • Э — эмалевая.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

  • С — свинцовая,
  • А — алюминиевая,
  • В — поливинилхлоридная,
  • Н — найритовая,
  • Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

Бронированные кабели с ленточной броней имеют в маркировке букву Б, с проволочной броней — П или К.

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

  • О — оплетка,
  • Т — для прокладки в трубах,
  • П — плоский,
  • Ф — металлическая фальцованная оболочка,
  • С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Стандартными являются следующие сечения жил: 0,35; 0,5; 0,75; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800; 1000 мм2.

Цветовая маркировка кабелей

Провода изготовляют с изоляцией на напряжение 380, 660 и 3000 В переменного тока.

Маркировка электрических кабелей и проводов

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

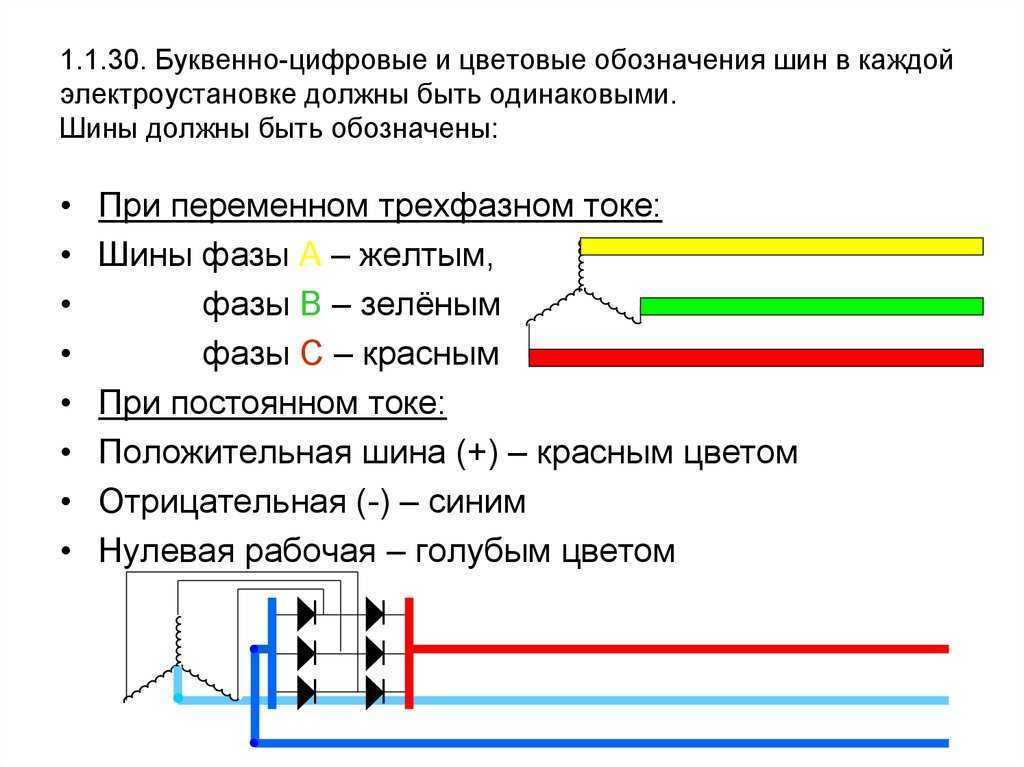

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31
Обновлено: 2021-08-30

Автор: Магазин Electronoff

Система цветового кодирования электропроводки 101

Открыли коробку с выключателем света только для того, чтобы озадачиться всеми торчащими разноцветными проводами? Оказывается, они что-то значат.

Возможно, в тот или иной момент вам приходилось сталкиваться с проблемой электропроводки в вашем доме. Однако непонимание системы цветового кодирования может оставить вас в растерянности. Хорошая новость в том, что это не так сложно, как вы думаете.

Каждый цвет помогает определить назначение каждого провода. Так что, конечно, понимание цветов поможет вам успешно выполнить любые работы по ремонту электрооборудования своими руками.

Итак, как лучше понять систему цветового кодирования электропроводки? Что ж, просмотрев наш информативный путеводитель!

Мы тщательно разобрали систему цветового кодирования, чтобы у вас не возникло проблем с ее пониманием и работой с электропроводкой. Конечно, любые электромонтажные работы следует выполнять осторожно и с соблюдением всех мер предосторожности.

Итак, приступим?

Содержание

  • Система цветового кодирования электропроводки
    • Почему электрические провода имеют цветовую маркировку?
    • Части электрического провода
    • Цвета электрического провода
    • Пункты, которые необходимо отметить
    • Заключительные слова

Почему электрические провода имеют цветовую маркировку?

Провода внутри кабеля с NM (неметаллической) оболочкой имеют цветовую маркировку. Это делается для того, чтобы упростить процесс их идентификации. Стандартные цвета, используемые для электрических проводов в большинстве домов, — это черный, красный, синий, желтый, белый, серый, зеленый и иногда оголенные медные провода.

Все эти провода выполняют разные функции в каждой цепи. Без системы цветовой маркировки было бы практически невозможно идентифицировать провода и безопасно выполнять какие-либо работы, изучение правильной электропроводки чрезвычайно важно, давайте двигаться дальше!

Части электрического провода

НМ или неметаллические провода состоят из двух основных частей –

  • Оболочка (внешняя пластиковая оболочка)
  • Внутренние провода с цветовой маркировкой

Эти провода обычно представляют собой электрические кабели на 20 и 240 вольт. Оболочка связывает внутренние провода вместе. Маркировка на его корпусе указывает на калибр и количество проводов в оболочке. Цвет оболочки помогает определить рекомендуемое использование кабеля.

Например, белая оболочка указывает на то, что внутренние провода относятся к 14-му калибру, а желтая — к 12-му.

Вскрыв куртку, вы найдете провода с цветовой маркировкой. Эти цвета обозначают разные цели, о которых мы подробно поговорим ниже.

Цвета электрического провода

  1. Черный

Черные провода распространены в большинстве стандартных домов, они используются для проводов под напряжением. Эти провода называются «горячими», потому что они передают питание от электрических щитов к месту назначения (свет или розетка). Черные провода считаются постоянно находящимися под напряжением, и с ними следует обращаться очень осторожно.

  1. Красный

Эти провода являются вторичными проводами под напряжением в 220-вольтовых цепях. Они чаще всего встречаются в многожильных кабелях с оболочкой. Эти провода называются путниками и используются для проводки двухстороннего выключателя.

Красные провода обычно используются для подключения проводных детекторов дыма к системе электроснабжения вашего дома. Как правило, при срабатывании одного будильника одновременно срабатывают все будильники.

Поскольку по этим проводам протекает ток, они также считаются проводами под напряжением.

  1. Желтый и синий

Эти провода обычно используются в более сложных цепях. Их можно использовать в качестве горячих проводов в электрических кабелепроводах. Однако они редко встречаются в кабелях NM.

Провода чаще всего используются в трех- или четырехпозиционных переключателях. Синие провода обычно используются для этого и называются проводами.

Если у вас есть два выключателя вверху и внизу лестницы, которые управляют одним и тем же светом, для них используются синие провода.

Вы увидите желтые провода, используемые в качестве ножек выключателя для структурных светильников, потолочных вентиляторов или даже розеток, соединенных с различными выключателями света.

  1. Белый и серый

Это нейтральные провода; однако название опасно обманчиво. Эти провода также несут электричество и способны поразить любого, кто к ним прикоснется. Нейтральные провода отвечают за передачу питания обратно на сервисную панель. Белые и серые нейтральные провода могут быть соединены только друг с другом и часто встречаются в паре.

Чтобы замкнуть любую цепь, ток должен вернуться к своему источнику питания, и эти нейтральные провода делают именно это.

Однако важно отметить, что они иногда маркируются кусочками изоленты (в основном черной). Это означает, что нейтральный провод действует как горячий провод. Он больше не является нейтральным и представляет собой провод под напряжением, а это означает, что вы должны быть особенно осторожны с ним.

  1. Зеленый

Зеленые или неизолированные провода всегда используются для заземления. Они используются в качестве защитной меры и являются важной частью цепи. Было бы лучше, если бы вы никогда не использовали зеленый провод для каких-либо других целей, кроме заземления.

Эти провода подключаются к клеммам заземления в розетках. Они возвращают ток замыкания на землю, защищая людей от поражения электрическим током.

  1. Медь без покрытия

Это еще один тип провода, который обычно используется для заземления. В случае неисправности эти заземляющие провода обеспечивают безопасный путь для направления электричества в землю. Эти провода часто подключаются к светильникам, выключателям и розеткам. Они также могут соединяться с корпусами и металлическими каркасами приборов.

Обратите внимание

Даже если вы понимаете систему цветового кодирования и правильную проводку, при работе с ними необходимо соблюдать крайние меры предосторожности. Прежде чем приступить к работе с каким-либо прибором, вентилятором или проводкой розетки, выключите отдельный автоматический выключатель на главной панели. Он автоматически отключит подачу питания на эту цепь, спасая вас от любых несчастных случаев или ударов.

Также важно отметить, что даже при отключенном питании существует опасность неправильного подключения и получения незавершенной цепи. Тем не менее, вы не рискуете получить удар током, поэтому всегда отключайте электропитание.

Заключительные слова

С помощью этого руководства мы надеемся, что теперь вы лучше понимаете систему цветового кодирования электропроводки. Знание того, какие провода выполняют какие задачи, важно при ремонте любой цепи.

Конечно, мы не можем не подчеркнуть, насколько важно соблюдать осторожность при работе с электропроводкой и цепями.

Берегите себя и продолжайте учиться! До скорого!

 Статьи по теме

16 наиболее распространенных проблем с электричеством и решения, о которых следует знать

Контрольный список домашней электробезопасности | Все, что вам нужно знать

Система цветового кодирования электропроводки 101

Основы электрощита, которые должен знать каждый домовладелец

с

6 Лучшие присоски для электроники

Основы электрических панелей обслуживания, которые должен знать каждый домовладелец0166

13 лучших мультиметров для электронщиков

Как проверить аккумулятор с помощью мультиметра?

9 Лучший мультиметр для любителей электроники и начинающих

13 Лучшие инструменты для перфорации прямо сейчас

Простое руководство по повышению энергоэффективности проводки в аренде 900 Электрика

Код цвета дома 2 Электрический

проводка системы в любом здании может показаться невероятно сложной для тех, кто не разбирается в том, как работают такие системы. Неважно, находитесь вы в жилом районе или в коммерческом комплексе — люди зависят от энергии, но очень мало о ней знают. Вот некоторые вещи, которые, по нашему мнению, вы должны знать об электропроводке в целом.

Коды электропроводки

Электрические коды кажутся болезненными, но они были созданы, чтобы защитить вас и ваш дом. Кодексы, впервые установленные в 1891 году в штате Нью-Йорк, были введены в действие для обеспечения того, чтобы в каждой области использовался правильный тип проводки. Это снижает риск неисправности или перенапряжения в вашей электрической системе, которые могут привести к повреждению, например поражению электрическим током или возгоранию.

Цветовые коды электропроводки

Электрическая проводка имеет разные цвета по определенной причине. Каждый цвет говорит нам что-то конкретное о проводе и о том, для чего он используется. Наиболее распространенными цветами являются черный, красный, синий, желтый, зеленый и голая медь.

  • Черные провода указывают на то, что провод горячий. Обычно они ведут к розеткам и выключателям.
  • Красные провода также указывают на горячее соединение. Они обычно используются с приборами, которые требуют подключения к сети 220 вольт. Их часто можно найти подключенными к потолочным вентиляторам или проводным сигнализациям, таким как детекторы дыма.
  • Желтые провода и синие провода также используются для горячего соединения, но они используются в переключателях, которые имеют трех- или четырехстороннее соединение. Вы часто будете видеть их подключенными к источникам света и вентиляторам.
  • Неизолированные медные и зеленые провода обычно используются для создания безопасных соединений при заземлении.

Есть несколько исключений из правил цвета проводов. Белые провода, например, часто указывают на то, что что-то нейтральное, но их также можно использовать в качестве горячих проводов, где требуется дополнительный провод. Если вы используете провод для чего-то другого, кроме его обычной цветовой кодировки, вы должны пометить его кусочком цветной изоленты, чтобы он соответствовал обычной кодировке.

Алюминиевая проводка устарела

В старых домах использовалась алюминиевая проводка, но современные правила требуют медной проводки. К сожалению, во многих домах, построенных во время войны во Вьетнаме, использовался алюминий, потому что медь использовалась военными. По оценкам Комиссии по безопасности потребительских товаров США, в среднем дом с алюминиевой проводкой имеет в 50 раз более высокий риск возникновения проблемы пожарной опасности. Если это не причина для электрического обновления, мы не знаем, что это.

Оборванные провода все еще находятся под напряжением

Не думайте, что линия электропередач обесточена только потому, что она не работает или потому что в вашем доме отключилось электричество. Они могут быть без энергии, но они все еще могут удерживать низкий уровень энергии.
