Маркировка полипропиленовые трубы: Учимся расшифровывать маркировку пластиковых труб

Маркировка полипропиленовых труб для отопления- подробная расшифровка

Виды полимерных труб

Полимерную продукцию производят путем вакуумной формовки.

Трубы могут быть:

• Однослойные из полипропилена;
• Многослойные – с добавлением армирующих композитных материалов, придающих дополнительную прочность и гибкость.

В свою очередь, многослойные делятся на:

• Усиленные листовой алюминиевой фольгой снаружи. При монтаже с края срезают часть фольги на расстояние 1 сантиметр, чтобы сварить качественный шов, иначе он будет недостаточно прочным;
• Армированные снаружи гофрированным алюминием с пробитыми отверстиями. Имеют высокий коэффициент проникновения воздуха;
• Армированные внутри алюминиевой фольгой – перед монтажом не нуждаются в зачистке края;
• Трехслойные – внутренний и наружный слои из полипропилена, а середина армирована стекловолокном. Изделия характеризуются повышенными показателями прочности и жесткости. При монтаже край не нужно зачищать;
• С композитным материалом (волокном из базальта), придающим особую прочность полипропилену. Такие трубы предпочтительнее для монтажа отопительных систем, несмотря на их довольно высокую стоимость;
• С прослойкой пластика.

Число слоев в стенке может достигать пяти.

Кроме того, трубы различаются по цвету:

• черные обладают свойством защищать от ультрафиолетовых лучей;
• белые и серые предпочитают для монтажа водопроводных магистралей и систем отопления;
• облегченные зеленые нашли применение у дачников.

Использование

Строительные организации выбирают для отопления полипропиленовые трубы по нескольким причинам:

• Долговечность – гарантийный срок службы до 50 лет;
• Малый вес, что имеет преимущество во время транспортировки;
• Легкость монтажа;
• Экологичность – материал не испаряет вредных веществ;
• Устойчивость ко многим агрессивным средам.

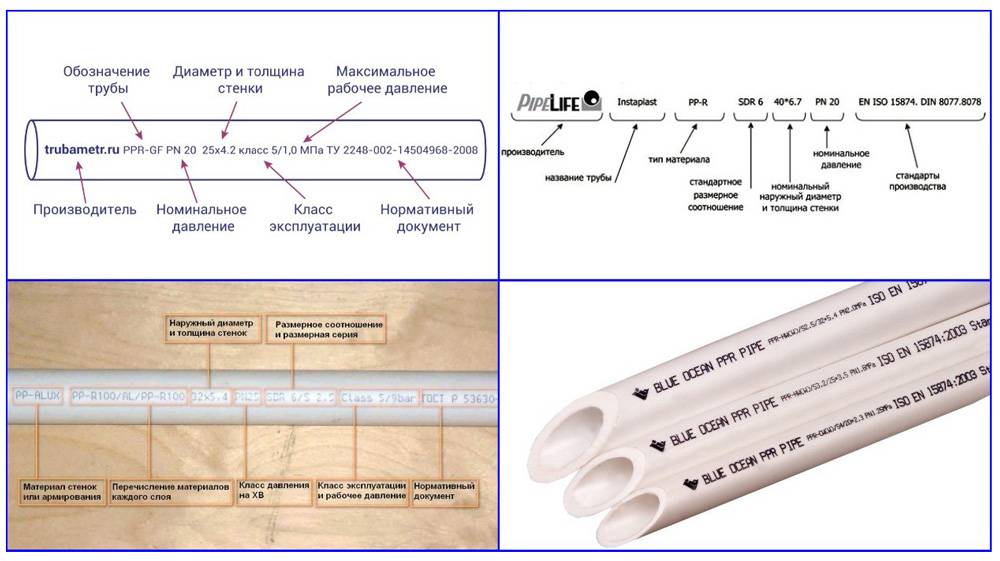

Маркировка полипропиленовых труб для отопления

Для того, чтобы потребитель имел возможность предпочесть подходящие именно для его случая трубы, производители наносят на них специально разработанную общую маркировку. Комбинация знаков обозначает следующие показатели:

• Первые несколько букв говорят о предприятии-изготовителе;
• Следующие (например, РРН) о составе полимера;
• Максимальное давление показано следующими четырьмя знаками (PN25). Цифры дают значение в «барах». По техническим нормативам стенка будет держать это давление в течение 50 лет;
• Далее следует диаметр и толщина стены в миллиметрах;
• Класс эксплуатации. Разделяется на первый и второй класс. Различие составляет переносимые температуры. Первый класс переносит до 60°, а второй до 70°;
• Номер нормативного документа, на основании которого выпускается данное изделие.

На заметку: иногда производители изменяют маркировку, но показатель PP говорит о том, что изделие из полипропилена.

Кроме того, в маркировку добавляют данные:

• Вид профиля — однослойный или многослойный;
• Год изготовления, день и месяц выпуска;
• Номер партии с данными о номере смены, в которой выпустили товар и серии технологической линии;
• Сведения о сертификации, знаке качества, ГОСТ Российского производства, ISO (International Organization for Standardization) европейского. Немецкие трубы маркируются стандартом DIN.

Детальная маркировка полимеров

Предприятия производят четыре разновидности полипропиленовых труб:

• PP-H – гомополимер. Однослойный с однородной структурой. Годится для монтажа вентиляции и магистралей холодного водоснабжения;
• PP-B – вытягиваются из блок-сополимерного сырья, сложенного из нескольких слоев. Каждый слой имеет различный полимерный состав, соединяясь в одно с помощью химических цепочек. Подходят для монтажа теплого пола и водоснабжения;
• PP-R – статистический рандом-сополимер полипропилена, кристаллической структуры. Востребованы для горячего водоснабжения и монтажа отопительных систем;
• PP-RCT – статистический блок-сополимер, термостабилизирован, переносит высокое давление и температуры. Для химических производств и других сложных условий эксплуатации.

Дополнительная стандартизация

Для более точной классификации введены дополнительные стандарты: SDR, Standart Dimension Ratio или стандартное соотношение размера. Показатель SDR указывает соотношение внешнего диаметра к толщине стенки.  SDR=D/d

Высокие значения показателя уточняют, что ширина стенок очень тонка и выдерживает невысокую нагрузку. Низкие указывают на большую толщину стен и высокую устойчивость к нагрузкам.

По этой же классификации высчитывается серия по формуле:

S=(SDR-1) /2

Таблица диаметров

От внутреннего диаметра полипропиленовой трубы напрямую зависит скорость подачи теплоносителя. При увеличении скорости на 0,1 м/сек температура повышается на 10°. Таблица диаметров помогает просчитывать и выбирать оптимальное поперечное сечение для прокладки отопления.

Для внутриквартирной разводки выбирают 20мм диаметр. В пятиэтажных домах на стояки подойдут трубы диаметром 25-32мм. А для девятиэтажных и выше следует выбирать диаметр от 32мм и выше.

Большой выбор полипропиленовых труб для отопления в нашем интернет-магазине, посмотрите!

Маркировка полипропиленовых труб и значения буквенно-цифровых символов

Буквенные и цифровые обозначение на трубах обозначают их технические характеристики, и для того чтобы выбрать оптимальные комплектующие для прокладки и монтажа какого-либо вида систем, важно разбираться в маркировке и уметь ее расшифровывать.

Содержание

• Для чего нужна маркировка
• Базовая и дополнительная маркировка
  • Расшифровываем буквы и цифры
  • Показатели давления
  • Класс эксплуатации
  • Сфера применения
  • Цвет и качественные характеристики

Для чего нужна маркировка

Согласно постановлению Правительства РФ №55 от 19. 01.1998 каждый продавец обязан предоставить покупателю в положенный срок достоверную информацию о товаре.

Маркировка, как правило, нужна для того, чтобы можно было проконтролировать не только рабочие характеристики трубы, но и ее качество, а также определиться со сферой применения, для которой подходит то или иное изделие.

Информация, отражаемая в маркировках, содержит:

• значок стандарта качества;
• товарный знак производителя;
• показатели предельного давления;
• диаметр;
• материал изготовления;
• назначение изделия;
• дата изготовления;
• номер партии.

Это почти исчерпывающие сведения, позволяющие определить какие из них можно использовать для водопроводов, а какие для отопления или других видов систем.

Базовая и дополнительная маркировка

Базовая маркировка содержит важные показатели, от которых зависит сфера ее применения:

• название материала, использованного для изготовления трубы;
• диаметр трубы;
• уровень номинального давления.

Базовых показателей обычно достаточно, чтобы определить, какую трубу выбрать для того или иного вида трубопровода.

Дополнительная информация включает в себя:

• соответствие изделия с международным техническим регламентом;
• торговая марка или знак производителя;
• знак качества;
• номер партии и дата, когда она выпущена.

Эти сведения редко влияют на выбор потребителей, но дают исчерпывающую информацию о товаре, пожалуй, единственный параметр — торговая марка производителя, которая также может влиять на предпочтения, когда покупатель выбирает изделие того производителя, которому доверяет, или тому, кто лучше зарекомендовал себя на рынке.

Расшифровка показателей начинается с толкования буквенно-цифровых обозначений.

Расшифровываем буквы и цифры

Обычно для их описания используют таблицы, которые охватывают обширную область применения труб, начиная монтажом магистралей поставки воды и заканчивая отопительными системами. Человеку, специальность которого не связана со строительством, достаточно знать лишь базовые значения:

• S – труба из однослойные структуры;
• M – труба из многослойной структуры;
• TI – термоизолированные структуры;
• PP – полипропилен;
• PP-RP – полипропилен, выдерживающий повышенное давление;
• PEX – сшитый полипропилен;
• AL – алюминий.

Буквы PP всегда означают полипропилен, при этом эти трубы делятся на типы:

• PPB –  трубы повышенной ударопрочности, их применяют в области напольных отопительных систем и систем холодного водоснабжения;
• PPH – трубы, диаметры которых отличаются увеличенным размером (для систем вентиляции и холодного водоснабжения;
• PPR – универсальный тип труб, их можно использовать и для горячего и для холодного водоснабжения, а также в системах отопления благодаря способности выдерживать высокие t.

Обратите внимание! Особый тип пропилена, который предназначен для транспортировки жидкости под t +95 °C.

Показатели давления

Обозначаются аббревиатурой PN и цифрой, указывающей на максимально допустимое давление при использовании. С увеличением толщины увеличивается ее цифровое обозначение: PN10 — это труба, способная выдерживать давление в 10 атмосфер, а PN25 — соответственно, 25 атмосфер.

Чем выше цифровые показатели, тем более надежной считается труба при воздействии высоких температур, следовательно тем более высокие показатели t она может испытывать.

Это важно! Вне зависимости от указанного давления, выдерживать и служить на протяжении долгого времени труба может лишь при определенных температурных пределах.

Большинство случаев, когда необходимо обратить внимание на уровень давления, связаны с применением в отопительных системах.

Следом идет сечение и толщина стенок в миллиметрах, например — 20 x 3.4 (первая цифра — это диаметр по внешней стенке, а вторая — ее толщина).

Кроме того, маркировка включает:

• информацию об изготовителе;
• номер партии, дата выпуска — обычно 15 цифр, где две последних — это год выпуска, далее — месяц, декада, номера смены, машины и линии производства;
• наличие сертификата.

Разные производители могут использовать разный порядок символов, но это не меняет суть.

Класс эксплуатации

Широкое применение полипропиленовых труб подразумевает конкретный класс эксплуатации.

Полипропиленовая продукция обязана соответствовать всем параметрам инженерной системы, которую вы намереваетесь реализовать. Именно поэтому важно обращать внимание на класс эксплуатации, который составлен согласно ГОСТ Р 52134-2003. Подробнее о классификации:

• класс 1 – водоснабжение до 60°С;
• класс 2 – водоснабжение до 70°С;
• класс 3 – напольное отопление до 60°С;
• класс 4 – напольное и радиаторное отопление до 70°С;
• класс 5 – радиаторное отопление до 90°С;
• класс XB – холодное водоснабжение.

Обычно класс указан на маркировке конкретной трубы либо в технической документации.

Сфера применения

Некоторые производители добавляют обозначения, которые показывают, как и где можно монтировать ПП трубы. Эти данные представляют собой схематичный рисунок.

Цвет и качественные характеристики

Полипропиленовые трубы разделены на различные цвета, которые имеют конкретные характеристики. Создано это для удобства сортировки как в магазине, так и непосредственно при организации работ. Существуют изделия четырех цветов:

• белые — используются при водопроводных коммуникациях, потому как их проще сваривать, а это значительно уменьшает время на монтаж;
• серые — используются при монтаже водопровода и централизованных или индивидуальных систем отопления. По техническим характеристикам являются улучшенной версией белых труб;
• черные — чаще всего задействованы для строительства канализационных коммуникаций и дренажных систем, устойчивы к ультрафиолетовым излучениям и агрессивной среде;
• зеленые — имеют низкую стоимость, а спектр использования ограничен приусадебными участками.

Несмотря на базовые знания о полипропиленовых трубах, которые можно почерпнуть из маркировки изделий, нужно понимать, что при недостаточности опыта и знаний, лучше обратиться за помощью к специалистам.

Маркировка сантехнических изделий | NSF

Дом

Потребительские ресурсы

Маркировка сантехники

Если вы когда-либо посещали отдел сантехники в местном хозяйственном магазине или магазине товаров для дома, вы, вероятно, видели множество маркировок, напечатанных на самом изделии или на упаковке. Некоторые продукты имеют стандартные обозначения, такие как NSF, ASTM или AWWA, в то время как другие отображают коды, такие как PW, RFH или DWV — это похоже на суп из алфавита, и вы можете запутаться, если вы не знакомы с этими терминами.

Маркировка питьевой воды

Изделия, предназначенные для контакта с питьевой водой, обычно рассматриваются в соответствии со стандартом NSF/ANSI/CAN 61: Компоненты системы питьевой воды. Этот американский национальный стандарт ограничивает количество примесей, которые продукт потенциально может внести в питьевую воду. Потребительские товары, подпадающие под действие настоящего стандарта, включают:

• Смесители (для кухонной раковины и унитаза)
• Линии подачи смесителя
• Труба (а также водопровод и обсадная труба)
• Клапаны, счетчики и насосы
• Фитинги, включая припой, используемый для соединения труб

Одно из следующих обозначений может присутствовать либо на продукте, либо на его упаковке:

• NSF-61: Указывает, что продукт сертифицирован в соответствии с NSF/ANSI/CAN 61 для контакта с питьевой водой.
• NSF-PW: указывает, что продукт сертифицирован по NSF 61 наряду с одним или несколькими другими стандартами, касающимися структурных аспектов продукта (например, стандарты ASTM, ASSE).

Дренаж/Отвод/Вентиляция

Другая маркировка, часто встречающаяся на трубах и фитингах, — NSF-DWV. «DWV» обозначает дренажные, канализационные и вентиляционные системы. Изделия с этой маркировкой были проверены либо для удаления воды/сточных вод, либо для вентиляции. Изделия только с этой маркировкой не должны использоваться для питьевой воды.

Заявки на отсутствие свинца

С 4 января 2014 г. производители сантехники, желающие продавать сантехнические изделия в США, должны демонстрировать, что эти изделия не содержат более 0,25% свинца, если они предназначены для контакта с питьевой водой. Средневзвешенное содержание свинца в продукте определяется путем умножения содержания свинца в каждом компоненте, контактирующем с водой, на площадь поверхности этого компонента, а затем деления этого числа на всю площадь поверхности продукта, контактирующей с водой. Продукты, произведенные до 2014 года и отвечающие этому требованию, могут иметь маркировку NSF/ANSI 61G, NSF 9.0037 ® pw-G, NSF/ANSI/CAN 372 или NSF ^® 372, в то время как продукты, произведенные после 4 января 2014 г., могут иметь NSF/ANSI/CAN 61, NSF ^® pw, NSF/ANSI/CAN 372 или маркировка NSF ^® 372.

Другая маркировка

Другие распространенные маркировки, встречающиеся на компонентах сантехнических систем, включают:

• NSF-rfh – Сертифицировано для систем лучистого обогрева пола.
• CLD23 — Продукт предназначен только для применения при низких температурах или при комнатной температуре (до 73° F).
• DHOT – Продукт можно использовать как для холодных, так и для бытовых горячих применений при температуре до 140° F.
• CHOT — продукт может использоваться для холодных, бытовых и коммерческих горячих применений (до 180 ° F).
• PEX 0006 (или CL-0) — без рейтинга стойкости к хлору (не используется в питьевой воде),
• PEX 1006 (или CL-1) — Продукт подвергался воздействию 25 процентов времени при 140 ° F и 75 процентов времени при 73 ° F (ранее CL-TD),
• PEX 3006 (или CL-3) — продукт подвергается воздействию 50 процентов при 140 ° F и 50 процентов при 73 ° F (ранее Cl-R),
• PEX 5006 (или CL-5) — продукт экспонируется 100 % времени при температуре 140°F.
