Мауэрлат — что это: назначение, размеры, расчет

Мауэрлат: что это такое, для чего нужен
Какие размеры оптимальные
Расчет для двускатной крыши
Устройство мауэрлата

Несущая конструкция крыши и покрытие кровли находятся под воздействием множества сил, порой даже протвоположно направленных. К примеру, если задержавшийся на поверхности кровли дома снег давит на нее своим весом, то сильные порывы ветра «стараются» ее оторвать. Как же не допустить, чтобы крыша не «поехала»?

Некоторые слова из лексикона строителей вызывают недоумение у простого обывателя, например, мауэрлат. Что это известно далеко не каждому. Если говорить вкратце, то именно подобная конструкция служит опорой для всей стропильной системы крыши дома. То есть, можно сказать, что мауэрлат для крыши это тот фундамент, на котором все ее элементы объединяются в цельную конструкцию. Более того, он обеспечивает «ровность крыши», то есть отсутствие даже малейшего уклона в какую-либо сторону. Ведь на самом деле идеально подогнать все стены по высоте в процессе строительства практически невозможно.

Мауэрлат: что это такое, для чего нужен ↑

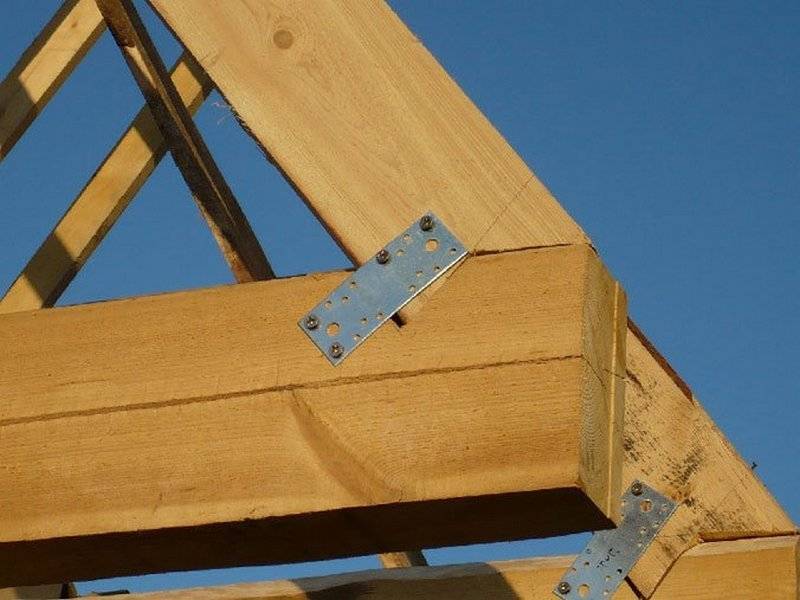

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома.

На заметку

При работе с металлическими фермами используют швеллер или двутавр. Мауэрлат брусового дома есть не что иное, как последний венец, который особенно тщательно зафиксирован на предыдущих.

Зная, что такое мауэрлат кровли, проще разобраться зачем нужен подобный «пояс».

Он необходим:

во-первых, чтобы по возможности равномернее распределять сосредоточенную нагрузку, оказываемую стропильными ногами на площадь верхней обвязки стен. Как уже было отмечено, это своеобразный фундамент стропиловки крыши;
во-вторых, он служит для привязки крыши. Это особенно актуально для регионов с сильными ветрами.

Внимание!

Некоторые мастера рассматривают возможность возведения крыши без мауэрлата, особенно если она небольшого размера. Стропила в этом случае они фиксируют сразу к балкам перекрытия. Но насколько это оправдано,

ведь матица обеспечивает дополнительную жесткость несущей конструкции;
хотя скат и уменьшает распирающее усилие и парусность кровли, однако, вероятность того, что ее унесет сильным ветром, тем не менее, существует.

Какие размеры оптимальные ↑

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще. Во-первых, монтаж облегчает прямоугольный профиль заготовки, во-вторых, брус можно поместить на срезах стен значительно удобнее и устойчивее.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью. Они зависят от определенных параметров:

площадь и периметр дома;
тип крыши;
кровельный материал;
материал, используемый в несущей конструкции;
климатические условия;
наличие мансарды и другие.

Однако, основным показателем, который лежит в основе расчета, является тип крыши.

Сечение подбирается, исходя из формы несущей конструкции и ее веса. Как правило, его размеры соответствуют классическим: 100 на 100 или 150, 150 на 150 или 200.

Совет

Если в силу каких-то причин перепад высот стен оказался значительным, то выровнять его можно не толстым слоем стяжки, а взяв брус другого сечения.

для расчета массы и объема бруса используют следующие формулы:

Расчет для двускатной крыши ↑

Классическая двухскатная кровельная конструкция считается одной из самых простых. Стропильную систему в данном случае устраивают на подстропильных балках, уложенных с поперек мурлата небольшой подрезкой. В результате образуется треугольник, который, будучи самой жесткой геометрической фигурой, прекрасно противостоит нагрузкам.

Для матицы двухскатной крыши используют заготовки из бруса с сечением 10 на 10 см либо 15 на 15 см. Обязательным условием надежности конструкции является гидроизоляция под мауэрлат, причем последний должен проходить поверх изоляции на расстоянии по крайней мере в 0,4 м от верхней грани перекрытия. В качестве опор для прогонов выступают стойки. Их врубают в лежни с шагом в 300–500 см.

Подкос и стропильная нога должны быть почти взаимно перпендикулярны. В случаях, когда длина стропильной ноги достаточно велика, появляется необходимость в установке дополнительных подкосов, упирающихся на лежни.

Таким образом, очевидно, что при выполнении расчетов даже простейшей конструкции принимается во внимание множество факторов, от которых зависит выбор параметров материала для крепления.

На заметку

В любом случае в основу расчета параметров мурлата заложена способность опорного бруса выполнять свое главное предназначение – обеспечивать устойчивость и надежность скатной конструкции для двухскатной крыши.

На практике было проверено, что определенные значения основных параметров подходят в большинстве случаев:

Независимо от размеров его устанавливают, отступив от внешней грани стены как минимум на 5 см.

Устройство мауэрлата ↑

Установка мауэрлата отличается по технологии закрепления к стенам:

кладка из кирпичей. Конструкцию фиксируют к деревянным брускам, вмурованным в стену на 2–3 ряда ниже ее верхнего края. Для закрепления используют скобы.

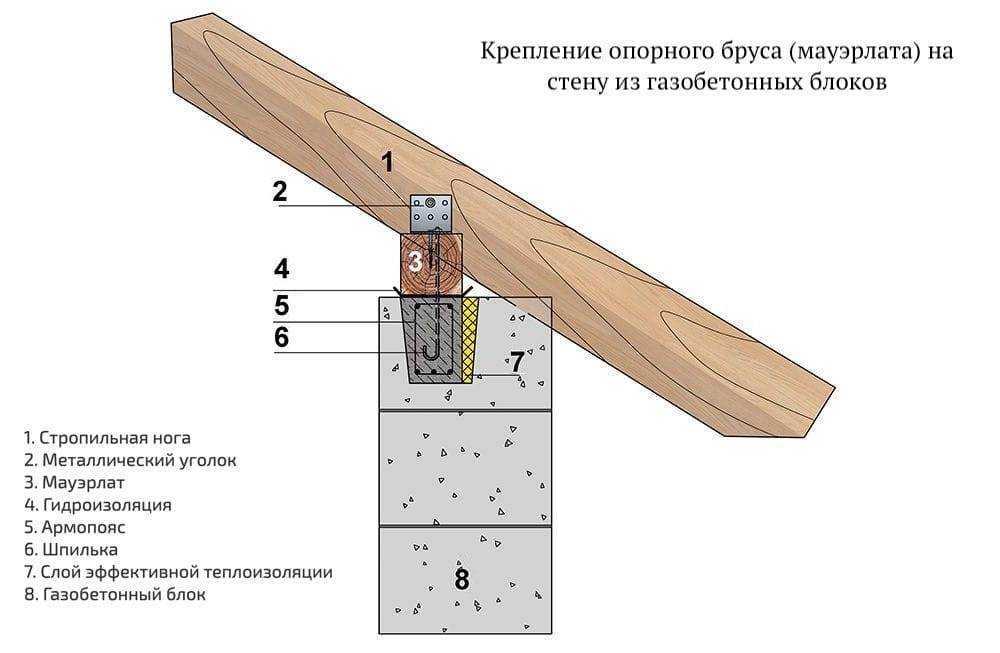

ячеистых блоков. В этом случае под крышей потребуется прежде залить железобетонный армпояс. При этом в заливку закладывают резьбовые шпильки Ø 1,2–1,4 см с минимальным шагом 150 –200 см. В заготовках под шпильки просверливают отверстия и притягивают брусья мурлата к стене, используя гайки и шайбы.
при возведении стен из кирпича шпильки можно вмуровывать сразу в кладку. Достаточно глубины в три ряда. Расходы можно сократить, если заменить шпильки простой арматурой и приварить гайки.
в кладку из кирпичей, сохранив тот же отступ от верха стены в три ряда, вкладывают 3 или 4-миллиметровую стальную проволоку. Ее концы выводят как наружу, так и вовнутрь. Их длины должно хватить на обвязку брусьев мурлата.

Совет

Нередко при устройстве мурлата требуется сращивать брусья. Для этого выполняют их зарезку в полдерева и скрепляют либо при помощи болтов, либо используя гвозди.

Посмотрите, как на практике осуществляют устройство мауэрлата видео.

размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео

Содержание статьи:

1. Как правильно установить мауэрлат

2. Правила выполнения монтажа стропил к мауэрлату

3. Особенности жесткого крепления

4. Особенности скользящего (шарнирного) крепления

Мауэрлат – это деревянный брус, выполняющий роль опоры для наслонных деревянных стропил в кровельной конструкции. Благодаря ему нагрузка крыши равномерно распределяется по поверхности всех несущих элементов, помимо этого, установка мауэрлата выполняется для соединения крыши со стенами дома.

Расположение мауэрлата допускается как по всем внешним стенам, а точнее по их верхней части, постройки, так и только под стропильной ногой, передающей нагрузку. В первом случае речь идет о цельном мауэрлате, во втором – о частичном. Не зависимо от выбранного способа, брус не должен касаться внешнего края стены. Для предотвращения процесса гниения древесины поверх бруса обматывается водонепроницаемый материал, как правило, рубероид.

Надежность и прочность конструкции обуславливается качественным креплением каждого звена между собой и к стропильной системе. Она изготавливается из древесины – бруса, бревен, досок, при этом сечение мауэрлата должно соответствовать стандартным требованиям: 10×10 см, 10×15 см, 15×15 см. При использовании бревен следует отпилить одну сторону так, чтобы при укладке к стене не было просветов.

Как правильно установить мауэрлат

Работа может выполняться несколькими способами:

Укладка и крепление мауэрлата к верхним бревнам при помощи:

— металлических уголков для крепления стропил;

— скоб;

— стальных или деревянных нагелей;

— оцинкованной проволоки (диаметр – не менее 5 мм).

Укладка и крепление мауэрлата по периметру кирпичной кладки. Данный метод требует предварительного определения места монтажа и использования материала для крепежа. В этом случае установка мауэрлата своими руками может быть:

-К кирпичным стенам анкерными болтами, а также химическими самозатвердевающими анкерными растворами;

-К той же основе, но шпильками или кусками арматуры, которые вставляются непосредственно на завершающих этапах строительства стен. Данный способ подходит только для небольших кровель;

-К той же основе, но проволокой-катанкой, закрепляемой за несколько рядов до завершения кладки. Длина проволоки рассчитывается на обвязку бруса мауэрлата. Количество креплений при этом должно быть равным количеству стропил, либо превышать их число.

Последний способ — укладка мауэрлата к деревянным пробкам, предварительно обработанным защитным раствором. Пробки могут располагаться:

— под самим мауэрлатом;

— с отступом на ряд ниже мауэрлата;

— рядом с мауэрлатом, но почти у внешнего края стены.

Независимо от выбранных способов, показанных подробнее на фото, крепится мауэрлат к пробке металлическими скобами.

Если для строительства дома используются бетонные плиты или газобетон, то обязательно заливается армопояс со вставленными с небольшим промежутком друг от друга шпильками диаметром от 1 см. Оставленного конца шпильки должно хватить на толщину бруса и качественную затяжку контргайкой.

Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.

Правила выполнения монтажа стропил к мауэрлату

При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.

Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление.

Особенности жесткого крепления

При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.

В этом случае монтаж мауэрлата выполняется при помощи:

Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.

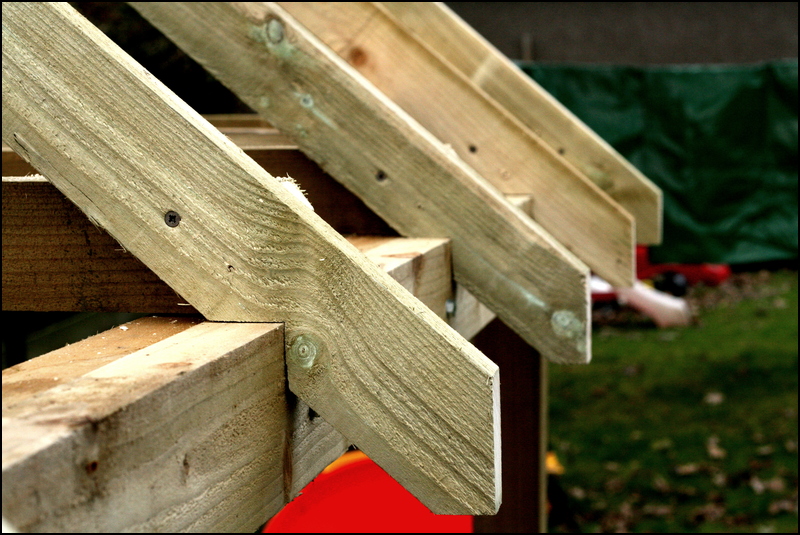

Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

В обоих случаях для дополнительного соединения стропила с основой используется проволока-катанка и анкера, подстраховывающие конструкцию. При наличии одинакового угла ската кровли для возведения стропил выбирается один какой-то шаблон. Читайте также: «Как срастить брус по длине».

Как установить мауэрлат своими руками, подробнее на видео:

Особенности скользящего (шарнирного) крепления

Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.

Скользящее крепление подразумевает различные способы сопряжения, включая:

Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».

Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.

Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:

— двух гвоздей, вбиваемых по бокам напротив друг друга;

— одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;

— скобы, соединяющей стропильную ногу и мауэрлат;

— металлической пластины с просверленными отверстиями для крепежных материалов.

Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов (прочтите также: «Монтаж и размеры стропил для крыши»).

Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).

Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.

Монтаж кровельной системы Фото автора ©mkuchina 87648764

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

ПредприятиеЦены

Все изображения

ВойтиРегистрация

Удалить BG

Образец

Чтобы загрузить это изображение,

создайте учетную запись 9 0016 Уже есть аккаунт? Войти

Нажимая «Зарегистрироваться», вы принимаете Depositphotos
Пользовательское соглашение

Строитель забивает гвоздь в деревянную балку

— Фото автора mkuchina

Найти похожие изображения 0026

Содержание статьи

1 Плюсы и минусы
2 Устройство односкатной крыши
3 Стропильная система односкатной крыши
4 Выбор угла наклона крыши
5 Определить высота, на которую вы хотите поднять стену
6 Фотоотчет со стройки: односкатная крыша на доме из газобетона
7 Проекты и фото домов с односкатной крышей

Плюсы и минусы

Односкатные крыши считаются самыми недорогой и простой в установке. И это действительно так, особенно при небольшой ширине здания. Тем не менее в нашей стране дома со скатными крышами большая редкость. По большей части это связано с тем, что двух- или четырехскатные крыши нам привычнее – они выглядят привычнее. Вторая загвоздка — найти проект, адаптированный к нашим погодным условиям. На западных ресурсах много проектов, но они рассчитаны на более мягкий климат, как правило, имеют большую площадь остекления. Найти архитектора, который грамотно изменит понравившийся проект, очень сложно. Но если вам это удается, и гармония постройки не нарушается, дом получается очень оригинальным.

Один из проектов домов с односкатной крышей

Многих пугает неровность потолков в какой-то части здания. Их, конечно, сложнее обыграть, чем стандартные, но и результат получается совсем другого уровня — оригинальный на все 100%. Правда, в этот раз найти дизайнера, способного разработать такой интерьер на просторах нашей Родины, очень сложно, тем не менее, это возможно.

Есть еще один выход — выровнять потолки внахлест, а свободное пространство под крышей использовать под технические помещения. Такие варианты реализованы и владельцы очень довольны. Да, технические помещения есть в подвале и наверху, но проблем с грунтовыми водами нет.

Вот, пожалуй, и все недостатки или подводные камни, которые может принести скатная крыша. Есть, правда, еще один момент, который вряд ли можно назвать недостатком. Из-за особенности строения кровельный материал на таких домах не виден с земли. Если местность ровная, без больших перепадов высот, нет смысла заморачиваться с внешним видом крыши. Лучше выбирать простые на вид, но качественные материалы, тихие (самолет большой, во время дождя сильно шумит) и надежные. Один из самых популярных вариантов – фальцевая кровля. Он обеспечивает должную степень герметичности и не сильно шумит. Другой вариант – мягкая сварная кровля из современных материалов. Такие крыши еще тише, а современные материалы могут эксплуатироваться 20-30 лет без ремонта.

Устройство односкатной крыши

Организовать необходимый уклон скатной крыши за счет разницы высот противоположных стен. Одна стена здания оказывается намного выше другой. Это приводит к повышенному расходу материалов на стены, но стропильная система очень проста, особенно для зданий небольшой ширины.

Односкатная крыша для сарая

При достаточной несущей способности стен стропильная система односкатной крыши опирается на закрепленный к стене мауэрлат. Для более равномерного распределения нагрузки верхний ряд стеновой кладки армируют продольной арматурой (для кирпичных стен, из бетонных блоков) или заливают по последнему ряду армопояс (для стен из легкого бетона, известняка, ракушечника). камень). В случае деревянного или каркасного строения роль мауэрлата обычно выполняет последний венец или верхняя обвязка.

При недостаточной прочности строительного материала стен большая часть нагрузки может передаваться на пол. Для этого устанавливаются стойки (шаг — около 1 метра), на которые укладываются прогоны — длинные брусья, идущие вдоль здание. Затем на них опираются стропильные ноги.

Способ передачи нагрузки со стен на пол

При заливке армопояса или кладке последнего ряда в него устанавливаются шпильки, с шагом 80-100 см, которыми затем мауэрлат крепится к стенам здания. В деревянных домах, если не сделать армопояс, закладывать шпильки нельзя. При этом допускается установка на шестигранные штифты. Под штырь через мауэрлат просверливается отверстие, на пару миллиметров меньше диаметра штифта. В него вбит металлический стержень, который притягивает к стене деревянный брус. Соединение затягивается шестигранным ключом подходящего размера.

Односкатная стропильная система

Такие крыши особенно популярны при строительстве дворовых построек — сараев, гаражей. Просто размеры построек позволяют использовать не очень мощные балки, а балки требуются в небольшом количестве. При ширине здания до 6 метров стропильная система односкатной крыши почти не содержит дополнительных армирующих элементов (опоры и прогоны), что выгодно. Также привлекательным является отсутствие сложных узлов.

Для средней полосы России для пролета до 5,5 метров берутся балки 50-150 мм, до 4 метров достаточно 50-100 мм, хотя по-хорошему нужно учитывать снег и ветер нагрузки конкретно в вашем регионе, и, исходя из этого, определиться с параметрами балок.

Стропильная система односкатной крыши с малым пролетом (до 6 метров)

При расстоянии между стенами до 4,5 метров скатная крыша состоит из двух мауэрлатных брусьев, закрепленных на стенах, и стропильных ног, опирающихся на мауэрлат. Действительно очень простая конструкция.

При ширине пролета от 4,5 метров до 6 метров требуется также станина, закрепленная на более высокой стене на уровне потолка и стропильная нога, которая упирается в балку почти посередине. Угол наклона этой балки зависит от расстояния между стенами и уровня установки ската.

Более сложные стропильные системы в скатной кровле зданий шириной более 6 метров. В этом случае оптимально, если дом спроектирован так, чтобы внутри была еще и несущая стена, на которую опираются стойки. При ширине дома до 12 метров фермы по-прежнему просты, а затраты на кровлю минимальны.

Устройство ферм двускатных крыш зданий шириной более 6 метров

Для зданий шириной более 12 метров система усложняется — стропильных ног больше. К тому же делать балки длиной более 6 метров дорого. Если увеличение требуется только на ширину свесов крыши, балки наращивают по краям скруглениями. Это отрезки бруса одного сечения, соединенные с брусом и закрепленные по бокам двумя деревянными накладками длиной не менее 60 см, скрепленными болтами или гвоздями, допускающими применение монтажных накладок.

Вариант сращивания стропил

Если общая длина балок превышает 8 метров, их обычно сращивают. Стыки дополнительно усиливаются прибиванием досок или монтажных пластин.

Варианты крепления стропил к мауэрлату: скользящая слава вверху и жесткая вверху справа. Справа внизу вариант врезки без свесов (используется очень редко)

Еще могут возникнуть вопросы как крепить стропила скатных крыш к мауэрлату. Принципиальных различий нет. Все равно в стропильной ноге делается вырез, которым брус упирается в мауэрлат. Чтобы не мучиться с каждой стропильной ногой, выравнивая ее посадку, выпиливая первую, из куска доски, толстой фанеры или бруса делают шаблон, в точности повторяющий полученную «пилу». Все последующие стропила подпиливаются перед установкой. К ним в нужном месте прикладывается шаблон, намечается и вырезается углубление необходимой формы и размера.

Речь шла о жестком креплении стропильных ног к мауэрлату. Применяется на всех постройках, проявляющих малую усадку. На деревянных домах такой способ крепления использовать нельзя – дом все время оседает или немного приподнимается, что может вызвать перекос. Если крыша закреплена жестко, она может сломаться. Поэтому при устройстве сарая или любой другой крыши на деревянных домах используется скользящее соединение стропил и мауэрлата. Для этого существуют так называемые «раздвижные». Это пластины, состояние уголков, которые крепятся к мауэрлату и подвижно связанные с ними металлические полосы, которые крепятся к стропильной ноге. Таких горок по две на каждом стропиле.

Выбор угла наклона кровли

Угол наклона кровли определяется комплексом показателей — ветровой и снеговой нагрузки и типом кровельного материала. Во-первых, их определяют с углом согласно климатическим условиям (в зависимости от количества осадков и ветровых нагрузок). Затем смотрят минимальный рекомендуемый уклон для выбранного типа кровельного материала (в таблице ниже).

Наименование кровельного материала	Минимальный угол наклона (в градусах)
Асбестоцементный шифер и ондулин	6°
Цементно-песчаная и керамическая плитка	10°
Гибкая битумная черепица	12°
Металлочерепица	6°
Плиты из асбоцемента или сланца	27°
Оцинкованная сталь, медь, цинко-титановые листы	17°
Гофрокартон	6°

Если нужный угол больше, то все нормально, если меньше (что бывает очень редко) увеличьте до рекомендуемого. Делать крышу с углом меньше минимального угла, рекомендуемого производителем кровельного покрытия, не однозначно — будет течь в местах стыков. Чтобы было легче ориентироваться, скажем, что для Средней полосы России рекомендуемый уклон скатной крыши составляет 20°. Но цифру желательно считать для каждого региона, да еще и для разного расположения здания на участке.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разные минимальные уклоны. Например, укладку металлочерепицы одной марки можно производить на кровле с минимальным уклоном 14°, другой — 16°. И это при том, что ГОСТ определяет минимальный уклон в 6°.

Также стоит помнить, что при уклоне до 12° для обеспечения герметичности любого кровельного материала необходимо промазать все стыки материала жидким гидроизоляционным составом (обычно битумной мастикой, реже часто с кровельным герметиком).

Определите высоту, на которую вы хотите поднять стену

Для обеспечения найденного угла наклона скатной крыши одну из стен необходимо поднять выше. Насколько выше мы узнаем, вспоминая формулы расчета прямоугольного треугольника. По ним находим длину стропильных ног.

Как рассчитать параметры односкатной крыши

При расчете не забывайте, что длина получается без учета свесов, а они нужны для защиты стен дома от атмосферных осадков. Минимальный свес 20 см. Но с таким небольшим выступом снаружи здания односкатная крыша выглядит мизерной. Поэтому на одноэтажных домах обычно делают свесы не менее 60 см. На двухэтажных они могут быть до 120 см. При этом ширина свеса определяется исходя из эстетических соображений – крыша должна выглядеть гармонично.

Пример чертежа в ScratchUp

Самый простой способ определить, насколько нужно удлинить крышу, — это программы для проектирования, которые позволяют рисовать здание в масштабе и играть с выступами. Все должно отображаться в 3-х измерениях (самая популярная программа ScratchUp). Накрутите в нем разные размеры свесов, решите, какой из них лучше смотрится (если нет проекта), а потом закажите/изготовьте стропила.

Фотоотчет со стройплощадки: скатная крыша на доме из газобетона

В Санкт-Петербурге построен дом. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, отделка штукатурка, крыша фальцевая, выбран исходя из дешевизны, надежности, простоты монтажа.

Идея дома под скатной крышей

После того, как стены были выбиты, в них был залит армопояс, в который через каждый метр были установлены шпильки (Ø 10 мм). пояс достиг необходимой извращенности, слой гидроизоляции был уложен на битумную мастику («Гидроизол», нарезанную вдоль на полосы необходимой ширины). Поверх гидроизоляции укладывается мауэрлат – брус 150-150 мм. Все пиломатериалы, которые используются для кровли, сухие, обработанные защитными пропитками, антипиренами.

Начало монтажа односкатной кровли — укладка мауэрлата

Сначала ставят на место (лежит на шпильках, держится помощниками), ходят, стуча молотком по тем местам, где шпильки . В планке отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто надевают на шпильки.

Так как пролет получается большим, ставятся подпорки из бруса (150-150 мм), на которые укладывается прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогонов

Ширина крыши 12 метров. Это с учетом свеса в 1,2 метра спереди. Поэтому балки мауэрлата и прогона «торчат» за стены именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат вдоль стены

Сначала были сомнения по поводу такого большого смещения — крайняя правая балка висит на 2,2 метра. Если это смещение уменьшить, стенам будет плохо, и внешний вид ухудшится. Поэтому было решено оставить все как есть.

Настил стропил

Стропила наложены из двух срощенных досок 200*50 мм, с шагом 580 мм. Доски сбивают гвоздями, в шахматном порядке (верх-низ), с шагом 200-250 мм. Шляпки гвоздей правые, левые, попарно Две верхние/нижние правые, две верхние/нижние левые и т. д.). Раскладываем места стыковки досок не более чем на 60 см. Полученный брус гораздо надежнее аналогичного цельного бруса.

Стропила закладные

Способ крепления стропил

Далее пирог скатной крыши для этого случая такой (со стороны чердака на улицу): пароизоляция, каменная вата 200 мм, вентиляционный зазор (обрешетка, контробрешетка), гидроизоляция, рубероид. В данном случае это темно-серый пурал.

Пример кровельного пирога для скатной крыши (она вообще стандартная)

Изнутри утепление будем проводить позже, а пока укладываем гидроветрозащитную мембрану Tyvek Solid (паропроницаемую) поверх стропил.

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрану укладываем снизу вверх, крепим скобами из степлера. Та ткань, что намотана выше, идет к уже уложенной на 15-20 см. Стык проклеен двусторонним скотчем (покупается вместе с мембраной). Затем поверх мембраны набиваются полосы, на них – обрешетка для фальцевой кровли.

Обрешетка из доски 25*150 мм

Сначала была изготовлена обрешетка из доски 25*150 мм с шагом 150 мм. После укладки, пройдясь по крыше, было принято решение усилить обрешетку. Для этого между уже уложенными досками набиваем доски шириной 100 мм. Теперь между досками остается зазор 25 мм.

Обрешетка односкатной крыши в результате

Далее по нижнему фронтону были набиты крюки для монтажа водосточной системы. Набиты они неравномерно, так как из-за большой длины фронтона было решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения потока в двух направлениях был сделан такой рельеф.

Набивные крюки для водосточной системы

Далее необходимо завезти куски металла (картины) длиной 12 метров. Они не тяжелые, но согнуть их нельзя, потому что исчезают «салазки». Для подъема был построен временный «мост», соединяющий землю и крышу. Листы были подняты вдоль него.

Подъем листов вдоль моста

Далее идут кровельные работы, которые различаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему теплового расширения материала — оцинкованная сталь (пурал) значительно меняет свои размеры при нагреве/охлаждении. Для обеспечения свободы расширения было решено крепить материал к обрешетке за фальц подвижными зажимами со свободой хода 15-20 мм.

Установка хомутов для фальцевой кровли

Пурал фальцевый кровельный

После укладки рубероида свесы подшиваются, и ничем не отличаются.

Крышу нужно довести «до ума» — подшить свесы, но в основном она уже готова

Ну и на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — почти готов

Проекты и фото домов с односкатной крышей

Как уже было сказано, интересные проекты жилых домов с односкатной крышей найти сложно. Пока эти здания непопулярны у нас. Возможно, как раз из-за своей неординарности. В этом разделе размещено несколько проектов или фото уже построенных домов. Может кому пригодится хотя бы как идея.
