Мембранный расширительный бак для отопления

Статьи на эту тему:

Мембранный расширительный бак для системы отопления закрытого типа

Мембранный расширительный бак предназначен для компенсации температурного расширения теплоносителя и поддержания необходимого давления в закрытых системах отопления.

Жидкости, которые используются в системах отопления, при нагревании, за счет теплового расширения, увеличивают свой объем. Например, объем воды при нагревании до 90 о С увеличивается на 3,55%. Если в качестве теплоносителя в системе отопления применяют антифриз на основе этиленгликоля, то объем жидкости увеличивается еще более.

Мембранный расширительный бак для отопления. Устройство и схема работы. Через воздушный клапан (ниппель) воздушную камеру автомобильным насосом наполняют сжатым воздухом.

В закрытой системе отопления без расширительного бака даже незначительное повышение температуры приведет к резкому росту давления и срабатыванию предохранительного клапана. Избыточная часть теплоносителя через клапан выльется наружу.

Мембранный расширительный бак для отопления представляет собой сосуд, разделенный на две части подвижной мембраной. Одна часть сосуда соединена с системой отопления и заполнена теплоносителем. В другую часть сосуда закачивается воздух под определенным давлением.

При изменении объема жидкости в системе отопления, мембрана в баке перемещается в ту или другую сторону. В результате объем, занимаемый жидкостью в баке, тоже меняется. Сжатый воздух по другую сторону мембраны действует как пружина, поддерживая рабочее давление теплоносителя и не допуская срабатывания предохранительного клапана.

Эксплуатационные ограничения и требования безопасности

В зависимости от конструкции расширительного бака и применяемых материалов производители накладывают определенные ограничения на их использование в системах отопления.

Как правило, производители предъявляют определенные требования к составу и коррозионным свойствам жидкости — теплоносителю в системе отопления. Например, ограничивают содержание этиленгликоля в растворе антифриза.

Запрещается использование расширительного бака при давлениях, превышающих допустимые величины, указанные в технической документации производителя. В месте присоединения расширительного бака к системе отопления, обязательно требуется установка группы безопасности, которая контролирует и ограничивает давление в баке.

В системах отопления частных домов и автономного отопления квартир используют баки и другое отопительное оборудование с рабочим давлением не менее 3 бар .

Не допускается расширительный бак для отопления использовать в системах питьевого водоснабжения.

Установка, монтаж и подключение расширительного бака

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса. 1 — мембранный расширительный бак; 2 — присоединительная запорная арматура и сливной кран; 3 — циркуляционный насос; 4 — кран подпитки

Расширительный бак устанавливают в отапливаемом помещении. Бак размещают в месте, легко доступном для обслуживания. Монтаж производят так, чтобы имелся доступ к воздушному ниппелю, фланцу и присоединительной арматуре.

Рекомендуется расширительный бак устанавливать вертикально, присоединительным патрубком вниз, а воздушным ниппелем вверх.

Расширительные баки небольшого размера обычно крепятся к стене с помощью кронштейна. Детали крепления, как правило, в комплект изделия не входят и заказываются отдельно. Баки большого размера устанавливают на пол, на ножках.

Расширительный бак подключают к обратному трубопроводу отопительной системы со стороны всасывания циркуляционного насоса.

Присоединительная арматура для расширительного бака позволяет отключать бак от системы, сливать воду из бака, пломбировать запорный кран.

В месте подключения, на линии к баку необходимо устанавливать запорную арматуру, защищенную от случайного закрывания. Кроме того, следует установить сливной (дренажный) кран для опорожнения бака. Производители баков обычно предлагают специальную присоединительную запорно — дренажную арматуру для своих изделий. Такие комплекты необходимо заказывать отдельно.

Для присоединения бака к обратному трубопроводу следует использовать трубы с внутренним диаметром, равным диаметру присоединительного патрубка бака.

Расширительный бак соединяют с системой отопления после промывки системы.

Настройка давления в расширительном баке

Перед вводом в эксплуатацию системы отопления, до заполнения бака теплоносителем. в расширительный бак через воздушный клапан — ниппель автомобильным насосом закачивают воздух. Величину давления воздуха контролируют автомобильным же манометром, встроенным в насос или отдельным прибором. Многие производители продают расширительные баки уже заполненные воздухом или азотом до определенного давления, указанного в техдокументации. В любом случае необходимо проверить достаточность начального давления воздуха в баке.

Начальное давление в воздушной камере расширительного бака — Р_о :

где Р_ст — статическое давление системы отопления в месте установки бака — равно высоте столба воды от точки подсоединения расширительного бака до верхней точки системы отопления (высота столба 10 м = 1 бар )

Начальное давление в воздушной камере обязательно проверяют и регулируют при отсутствии в баке жидкости — открыть присоединительный штуцер и вылить остатки теплоносителя из бака. Встроенные в котел расширительные баки тоже освобождают от жидкости.

В системе отопления частного дома удобно устанавливать расширительный бак с заводским наполнением воздушной камеры воздухом или азотом давлением Р_о = 0,75 — 1,5 бар . Такую величину выставленного на заводе давления можно оставить без изменения, даже если она будет значительно больше рассчитанной по формуле Р_о . В большинстве случаев такого давления для систем отопления частного дома или квартиры вполне достаточно.

Встроенные в котел расширительные баки обычно уже заполнены воздухом или азотом до давления, указанного в инструкции к котлу. Перед установкой котла необходимо проверить давление воздуха в расширительном баке и, при необходимости, отрегулировать — закачать или спустить воздух.

Превышение начального давления над статическим минимум на 0,2 бар. необходимо для создания в системе давления, при котором снижается риск образования вакуума, парообразования и кавитации.

На следующем этапе бак присоединяется к системе отопления. Затем открывается вентиль подпитки и система отопления и бак заполняются теплоносителем с начальным давлением подпитки — Р_нач .

Часто производители котлов, например газовых, указывают в технической документации рекомендуемое начальное давление подпитки теплоносителя в системе. В инструкции также указывают минимальное давление теплоносителя, ниже которого котел просто не будет включаться в работу. В этом случае заполняют систему с начальным давлением, указанным в инструкции к котлу.

Далее, включаем котел и разогреваем систему отопления до максимальной рабочей температуры (например, 75 о С ). При нагревании из воды выделяется растворенный в ней воздух. Удаляем воздух из системы отопления. Следим за показаниями манометра и фиксируем величину давления в системе с расширившейся водой — Р_расш .

В заключении отключаем циркуляционный насос и снова включаем подпитку и доводим давление в системе при максимальной температуре теплоносителя до конечного — Р_кон :

где Р_кл — давление открытия предохранительного клапана системы отопления.

(например, если Р_кл = 3 бар. то давление в системе доводим до Р_кон <= 2,5 бар при температуре теплоносителя 75 о С )

Описанная выше методика настройки давления расширительного бака позволяет поднять до максимума эффективный полезный объем расширительного бака. Бак будет способен принять в себя наибольшее количество воды, и затем вновь отдать её системе. Это бывает полезно в случае, например, небольших протечек в системе. Бак сможет отдавать воду в систему длительное время — давление в системе будет снижаться с меньшей скоростью. Работоспособность системы отопления будет сохраняться более продолжительное время. Или, в результате охлаждения теплоносителя, давление в системе может снизиться ниже минимального, необходимого для включения котла. В этом случае автоматика не сможет запустить отопление в работу. При настройке давления по указанной выше методике риск такого развития событий снижается до минимума.

Эти преимущества, описанной здесь, методики настройки давления особенно актуальны для систем отопления загородных домов, куда хозяева заглядывают не каждый день.

Проверка целостности мембраны

Привести в действие на короткое время воздушный клапан (ниппель). Если из клапана истекает вода, бак нужно заменить, или, в баках со сменяемой мембраной, необходимо произвести замену мембраны.

Если необходимо удалить газ из воздушной камеры расширительного бака, перед этим обязательно следует опорожнить его водяную камеру, а не наоборот!

Перед тем, как снова наполнить бак водой, следует выставить требуемое предварительное давление в воздушной камере. При несоблюдении этих указаний существует опасность разрыва мембраны.

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e .

где, V_s — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%. при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

где n_v % — коэффициент расширения воды из таблицы выше; e_a % — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

На третьем этапе находим начальное давление в системе отопления — P_o . Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e . Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар .

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Высота водяного столба 6 м. отсюда начальное давление P_o = 6/10 = 0,6 бар .

Максимальная рабочая температура теплоносителя (воды) 90 о С. По таблице определяем коэффициент расширения n% = 3,55% .

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар .

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление. на которое рассчитан бак.

Статьи на эту тему:

Как выбрать мембранный расширительный бак системы отопления?

При нагревании любой теплоноситель расширяется и увеличивается в размерах. В результате давление в закрытой системе отопления постепенно растет и достигает критической отметки. Мембранный расширительный бак системы отопления предназначен предотвратить разрушение узлов и трубопровода вследствие расширения теплоносителя.

Устройство мембранного расширительного бака

Хотя мембранные расширительные баки в зависимости от производителя и предназначения могут отличаться, но некоторые детали остаются неизменными в любой приобретаемой модели. А именно:

• Корпус из металла — обязательным условием производства баков является возможность выдерживать предельные нагрузки без нарушения герметичности.
• Мембрана — должна быть высокоэластичной и способной реагировать на изменяющееся давление, связанное с нагревом теплоносителя. Одновременно к мембране предъявляются высокие требования относительно прочности. Обычно при производстве мембраны используют резину.

Устройство мембранного бака отопления для закрытых систем отопления подразумевает использование баков со сменными и несменными диафрагмами. У каждой конструкции есть как свои преимущества, так и недостатки.

Как работает мембранный расширительный бак

Принцип работы мембранного расширительного бака-накопителя основан на использовании физических законов. После нагревания теплоносителя происходит следующее:

• Вода или антифриз начинает расширяться, в результате увеличивается его объем в системе.
• Конструкция расширительного бака мембранного типа подразумевает его наполнение газом.
• Мембрана является своего рода прослойкой между газом и теплоносителем.
• При нагревании жидкость, расширяясь и создавая давление, поступает в бачок и вытесняет воздух или газ.
• После того как давление теплоносителя падает газ выталкивает теплоноситель из бачка с помощью мембраны.
• Работа клапана безопасности в системе отопления с мембранным баком заключается в сбросе излишнего давления газа в случае большого расширения теплоносителя. Клапан сброса давления обеспечивает безопасность работы системы в случае перегрева жидкости или антифриза.

Для нормальной работы отопления в мембранном баке должно быть давление соответственное высоте верхней точки. Если бачок устанавливается в двухэтажный дом и максимальная высота от котла на первом этаже до радиатора на верхнем 7 метров, тогда в расчеты принимаем 0,7 и прибавляем к нему 0,5. Получаем первоначальное давление при подаче теплоносителя в системе. Полученный коэффициент для бачка должен быть ниже на 0,2. Получается, что норма давления в расширительном бачке мембранного типа в этом случае 1 атм.

Как и все отопительное оборудование, мембранный бачок нуждается в обслуживании. В нем необходимо поддерживать соответствующее рабочее давление и заправлять газом или воздухом время от времени.

Виды расширительных бачков системы отопления

Каждый производитель вносит в конструкцию закрытого расширительного бачка нововведения. Но в основном все модификации можно разделить на несколько групп в зависимости от используемой мембраны. А именно:

• Мембрана расширительного бачка в виде диафрагмы. Такое устройство больше напоминает бочонок, разделенный подвижной резиновой перегородкой. Поступая в свой отдел жидкость, наполняет резервуар, а после под давлением начинает сжимать газ, постепенно двигая мембрану. Это устройство не всегда эффективно для домов с малой отапливаемой площадью.
• Круглые мембранные баки баллонного типа. В этом случае воздушная камера находится по периметру всего резервуара. Она окружает камеру для воды. Во время увеличения давления эта камера начинает расширяться подобно надуваемому резиновому шарику. Уникальность такого устройства состоит в том, что с его помощью удается более точно контролировать давление теплоносителя, даже в закрытых системах с небольшим объемом жидкости в трубопроводе.
• Несъемная мембрана. Диафрагма крепится по всему периметру. Предназначены несъемные мембраны для использования в частных системах отопления и для обогрева коттеджей. Допускается ограниченное использование и монтаж в небольших промышленных объектах.
• Бак со сменной мембраной. Представляют собой полую грушу. Съемные мембраны способны эффективно работать в системах с большой интенсивностью нагревания теплоносителя и высоким атмосферным давлением. Преимуществом такого устройства является возможность замены диафрагмы. Недостатком то, что к выполнению работ по смене мембраны предъявляются высокие требования. Не допускается перекоса мембраны при ее установке.

Роль расширительного бака в системе отопления не сводится исключительно к амортизации избыточного давления. Перед выбором подходящего устройства необходимо определить, с какой именно целью его планируют использовать.

Как рассчитать объем расширительного бака мембранного типа

Выбирая резервуар необходимо обращать внимание на следующие несколько показателей:

• Диапазон температур, считающихся рабочими для устройства.
• Эластичность мембраны.
• Диффузионная устойчивость.
• Динамические показатели.

Помимо этих четырех критериев важно произвести расчёт давления в отопительной системе с бачком мембранного типа. Данные о давление помогут подобрать наиболее подходящую модель бака. Требования к выполнению расчетов в сложных системах закрытого типа предъявляются высокие. Правильно сделать подсчеты можно по следующей формуле:

Объем расширительного бака для закрытой системы отопления составляет согласно этой формуле произведение объема системы V сис и коэффициента увеличения теплоносителя К (он составляет 4%) разделенное на эффективность самого бачка.

Можно также отдельно высчитать эффективность бачка с помощью другой формулы:

P — в данном случае является сокращением обозначающим максимальное и начальное давление. С помощью этих двух формул можно легко выполнить расчет и подобрать необходимую модель.

Кроме стандартного круглого устройства можно приобрести прямоугольный расширительный бак мембранного типа, он более удобен в эксплуатации и имеет привлекательный внешний вид.

Как установить расширительный бак мембранного типа

Установка расширительного бака в закрытой системе отопления выполняется достаточно просто. Единственным условием для подключения является понимание основных принципов работы. Выполнить монтаж можно соблюдая следующие рекомендации:

1. Расширительный бачок лучше установить перед, а не после циркуляционного насоса, это поможет избежать скачков в напоре. Остальных ограничений относительно места установки не существует.
2. После установки необходимо проверить соответствует ли рабочее давление устройства с тем, которое необходимо. Сделать проверку можно достаточно просто, если при подключении установить датчик давления в баке. Датчик, измеряющий давление в баке устанавливается непосредственно на входе. Если существующие показатели не соответствуют требуемым, необходимо сбросить воздух и прокачать устройство заново, до тех пор, пока напор диафрагмы не будет соответствовать требуемому.
3. Расширительный бачок при закрытой системе отопления правильно монтируется таким образом, чтобы впускной клапан (водяной патрубок) был направлен вниз. Это позволит слить теплоноситель, даже в случае выхода мембраны из строя. Некоторые модели имеют указатель уровня теплоносителя, позволяющий определить, выполнен ли слив жидкости из системы полностью.

Установка мембранного бачка является обязательным условием для монтажа схемы отопления закрытого типа. Некоторые котлы уже укомплектованы таким устройством, в таком случае при необходимости допускается монтаж дополнительного резервуара.

Расширительный мембранный бак для отопления: конструктивные особенности и принцип работы

Расширительный бак мембранного типа Reflex NG 140.

Расширительный мембранный бак — элемент закрытой системы отопления, предназначенный для компенсации теплового расширения теплоносителя и поддержания необходимого давления.

Примечание! Помимо применения в системах отопления, мембранные баки также используются в системах водоснабжения. Они «смягчают» гидроудары, возникающие при включении/выключении насосных станций, а также поддерживают постоянное давление в системе.

Конструкция мембранного бака

Расширительный мембранный бак для отопления представляет собой герметичный стальной корпус цилиндрической формы, покрытый красным эпоксидным лаком (также существуют баки, покрытые синим лаком, но они предназначены для холодной воды). В корпусе расположены 2 камеры: газовая и водяная, которые отделены друг от друга подвижной газонепроницаемой мембраной (диафрагмой), изготовленной из бутилкаучука. Благодаря такому материалу мембрана способна стабильно функционировать при различных температурах (от -10 до +100°C) и совершать до 100 000 циклов.

Устройство мембранного расширительного бака.

Мембрана практически полностью исключает взаимодействие теплоносителя и газа. Отсутствие такого взаимодействия позволяет дольше сохранять предварительное давление в газовой камере, что положительно влияет на срок службы бака.

Примечание! Современные высококачественные мембраны не просто вытягиваются под давлением расширяющегося теплоносителя, а как бы «прилипают» к стенкам бака. Такой принцип работы позволяет увеличить срок службы мембраны.

Обе камеры имеют одинаковое давление, что позволяет сохранить герметичность этого участка отопительной системы. Воздушная камера заполняется азотосодержащей смесью. При расширении теплоносителя азот спрессовывается, позволяя теплоносителю «войти» в водяную камеру.

Большинство современных мембранных баков для отопления имеют встроенный в корпус ниппель (схожий с обычным автомобильным), при помощи которого можно «подкачать» воздушную камеру, повысив в ней давление. Это можно сделать самостоятельно в домашних условиях при помощи насоса или компрессора. Однако следует помнить, что закачивать рекомендуется именно азот, а не воздух. Дело в том, что содержащийся в воздухе кислород будет вызывать ускоренную коррозию стенок корпуса бака, что неизбежно сократит срок службы устройства. Азот же является нейтральным и не способствует коррозии.

Настенное крепление бака + группа безопасности.

Хомутное крепление для расширительного бака.

Корпус бака обладает отводом с внешним резьбовым соединением, который упрощает процесс установки. В зависимости от модели резьба может быть:

• У баков низкого давления (от 0,5 до 1,5 бар) – 3/4″ или 1″;
• У баков среднего давления (1,5 бар) – 1″;
• У баков высокого давления (от 3 бар и выше) – от 1″ до фланцевого соединения Ду 100;

Принцип работы мембранного бака

При запуске системы отопления, теплоноситель нагревается и увеличивается в объеме. Этот избыточный объем перемещается в водяную камеру расширительного бака. После остывания теплоносителя, давление в воздушной камере, выдавливает мембрану, тем самым вытесняя теплоноситель из водяной камеры обратно в отопительный контур.

Помимо этого, как уже было отмечено выше, мембранный бак поддерживает требуемое давление во всей системе отопления. Так например, если где-то произошла несущественная утечка теплоносителя, то во всей системе должно упасть давление, однако этого не происходит, т.к. давление в воздушной камере будет выталкивать мембрану, а с ней и теплоноситель обратно в систему, тем самым создавая ограниченную подпитку.

Мембранный бак с группой безопасности.

Мембрана может быть повреждена в результате неправильной эксплуатации:

• Есть вероятность разрыва мембраны в случае, если при заполнении теплоносителем водяной камеры, не было создано необходимое давление в воздушной камере;
• Перед спусканием газа из воздушной камеры, необходимо перекрыть и слить теплоноситель из водяной камеры.

Расчет бака

Нагрев на каждые 10°C дает увеличение объема теплоносителя в среднем на 0,3-0,4%. Исходя из этих данных рассчитывается необходимый объем бака.

Процент расширения теплоносителя (воды) в зависимости от температуры нагрева:

Температура теплоносителя (°С)

Важно! Любой мембранный бак для отопления оснащается шаровым краном со сливом, который позволяет перекрыть поступление теплоносителя к баку. Это необходимо для осуществления быстрой, удобной замены бака в случае его выхода из строя.

Расширительный бак открытого типа

В настоящий момент данная разновидность расширительных баков практически не используется, т.к. имеет следующие недостатки:

Открытый расширительный бак.

1. Теплоноситель находиться в постоянном контакте с воздухом, что приводит к завоздушиванию системы и появлению воздушных пробок. Поэтому необходимо регулярно удалять воздух или требуется установка сепаратора воздуха. В противном случае, воздух может привести к коррозии отдельных элементов системы отопления, а также к снижению теплоотдачи отопительных приборов;
2. Из-за постоянного нахождения теплоносителя в контакте с воздухом, происходит его испарение. Приходиться регулярно добавлять теплоноситель в систему;
3. Циркулирующие по отопительной системе воздушные микропузырьки создают неприятные шумы в трубах и радиаторах, а также приводят к преждевременному износу деталей циркуляционного насоса (лопастей и подшипников). К тому же, микропузырьки «снижают характеристики» циркуляционного насоса;
4. В отличии от мембранного бака, который может быть установлен в любой точке системы (рядом с котлом, в подвале,…), расширительный бак открытого типа устанавливается только в наивысшей точке. Это приводит к удорожанию системы, т.к. необходимо использовать дополнительные трубы и фитинги для монтажа бака в верхней точке.

Похожие записи:

• Сепаратор воздуха и шлама для систем отопления
• Гидрострелка для отопления: принцип работы, назначение, конструкция
• GSM модуль для котлов отопления
• Ручной клапан для радиаторов
• Циркуляционный насос с мокрым ротором
• Элеваторный узел системы отопления. Что это такое?

Источники: http://domekonom.su/membrannyj-rasshiritelnyj-bak-dlya-otopleniya.html, http://avtonomnoeteplo.ru/armatura/61-membrannye-rasshiritelnye-baki-dlya-sistemy-otopleniya.html, http://otoplenie-guide.ru/oborudovanie/komplektuyushie/rasshiritelniy-membranniy-bak

Как вам статья?

Отличие расширительного бака от гидроаккумулятора

Санкт-Петербург, наб. Обводного канала, 147-149, лит Н,

8(812)316-00-61,+79112869164,+79213021459

22.11.2017

автор Елена Николаевна

Гидроаккумуляторы и мембранные баки используются уже достаточно долгое время. Часто те, кто пользуется результатом работы этих агрегатов, даже не подозревает, что на самом деле баки, применяемы для водоснабжения и систем отопления, представляют собой разные аппараты.Расширительные баки для состем отопления Ряд некомпетентных продавцов объясняют все различие между ними их цветом, дескать, если цвет красный, то это бак для отопления – расширительный, а если синий, то он предназначен для водоснабжения – гидроаккумулятор. Однако различие между двумя типами состоит немного в большем, чем цвете.
Бойлеры косвенного нагрева по отличной цене

Расширительные баки используются для того, чтобы компенсировать последствия нагрева воды в системе. Как известно, система отопления является закрытой, а значит, если объем воды увеличится, ей некуда будет деться, что приведет к выходу системы из строя.Водяной теплый пол — комфорт и экономия Откуда же взяться лишней воде? Все дело в том, что при повышении температуры в подавляющем числе жидкостей, их объем повышается. Для воды коэффициент расширения равняется 0,3% на каждые 10°С. Проведя нехитрые расчеты, можно подсчитать, что если температура воды поднимется, скажем, на 50°С, то ее объем увеличится примерно на 2%. Нужно учитывать, что жидкость, в отличии от газа, практически не обладает способностью к сжатию, поэтому будет искать выход из системы, повредив ее. Чтобы избежать этого, и применяются расширительные баки, которые служат резервуаром для излишек воды, появляющихся в результате ее нагрева.

Совсем к другой категории относятся гидроаккумуляторы, которые являются частью систем водоснабжения. Они имеют два основных предназначения.

Первое из них заключается в поддержании нужного количества воды и ее напора. Если в системе нет гидроаккумулятора, то насосу приходилось бы работать каждый раз, когда мы включаем кран. Гидроаккумулятор же позволяет этого избежать, так как некоторое время отдает запас воды, сохраняя напор. В этом случае насос включается только тогда, когда давление падает ниже необходимого, что продлевает срок его эксплуатации.

Вторым предназначением является защита системы от гидроударов, которые возникают при резком включении/выключении насоса. Частые гидроудары значительно сокращают срок службы системы водоснабжения.
Трубы для водяного теплого пола из сшитого полиэтилена

Гидроаккумуляторы и расширительные баки имеют схожий внешний вид, однако различаются по своему внутреннему устройству. Принципиальная разница заключается в том, из чего изготавливается мембрана, а также том, как она расположена внутри бака.

У гидроаккумулятора мембрана выполнена в форме груши, которая под давлением заполняет бак до тех пор, пока давление воды не уравновесит давление воздуха, находящегося между мембраной и стенками бака. Сама мембрана изготавливается из пищевой резины.
Газовые колонки по отличной цене

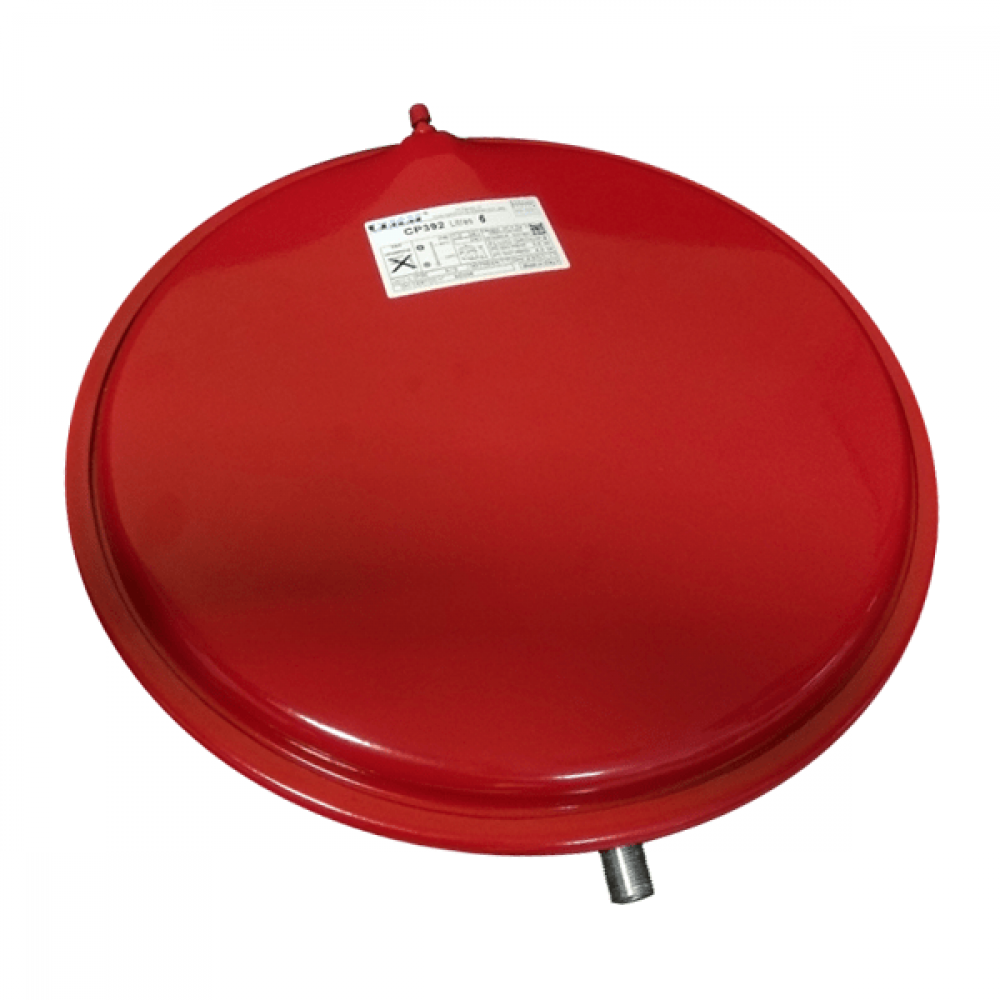

А вот у расширительного бака мембрана разделяет его на две части, в одной из которых находится теплоноситель, а другая заполнена воздухом. Она должна быть изготовлена из такой резины, которая сможет выдерживать высокие температуры (до 90°С).

Баллонные расширительные баки для систем отопления и охлаждения

Баллонные расширительные баки HVAC

Съемные баллонные расширительные баки Wessels типа NLA предназначены для использования в гидравлических системах отопления/охлаждения для поглощения силы расширения, возникающей в результате изменений температуры нагревающей/охлаждающей жидкости. Они были продуманно спроектированы таким образом, чтобы включать монитор целостности мочевого пузыря WessView ® и встроенный манометр на стороне воздуха.

По мере расширения жидкости в системе она нагнетается в предварительно заправленный бак до максимального давления в системе. Затем предварительно заряженная воздушная подушка выталкивает жидкость обратно в систему, когда она сжимается. Сверхтяжелая бутиловая камера постоянно изолирует жидкость от предварительно заряженной воздушной подушки. Такое расположение исключает заболачивание и поглощение воздуха системой. Это также помогает предотвратить попадание воздуха в оконечные устройства, чрезмерную коррозию, неэффективную балансировку и кавитацию насоса в течение всего срока службы системы.

Большой приемный объем позволяет максимально хранить и уменьшить размер резервуара до 80%. Потребление энергии снижается за счет устранения ненужного объема воды в системе. Для тепловых установок используйте Wessels типа TXA или TTA для систем горячего водоснабжения.

Вы искали несменный бак-дозатор?

  Делитель

Серия NLA (ASME)

NLA — это самая широкая в отрасли линейка баллонных резервуаров с рядом интеллектуальных функций, включая:

• Построен в соответствии с кодом котлов и сосудов высокого давления ASME
• WessView ® Монитор целостности мочевого пузыря
• Манометр со стороны воздуха
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 10 до 4000 галлонов
• Рабочее давление 125 фунтов на квадратный дюйм (стандартное), 200 и 250 фунтов на квадратный дюйм

  Делитель

Серия NVA (ASME)

• Изготовлен в соответствии с кодом ASME для котлов и сосудов под давлением
• Нижнее подключение к системе
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 20 до 4000 галлонов
• Рабочее давление 125 фунтов на квадратный дюйм (стандартное), 200 и 250 фунтов на квадратный дюйм

  Делитель

Серия NLAP (ASME)

Расширительные баки-дозаторы NLAP:

• Изготовлены в соответствии с кодом котла и сосуда высокого давления ASME
• Верхнее подключение к системе
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 11 до 290 галлонов

  Делитель

Серия NL (не ASME)

Расширительные баки-дозаторы NL:

• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 2 до 132 галлонов

Plasteel Series, продукты для баков обратного осмоса от китайских производителей — Taizhou Tianyang Electrical Co.

, Ltd.

{{ if(item.springSalesTagInfo && item.springSalesTagInfo.showSpringSalesTag) { }}

{{ } }}
{{ если (item.showDealsTag) { }}

{{ } }}
{{-item.productName}}
{{ if(item.meiAwards && item.meiAwards.length > 0){ }}

{{ util.each(item.meiAwards, функция(meiAward){ }}

{{ если(meiAward.awardYear == 2022) { }}

{{-meiAward. prodAwardDateAndName}}

{{ }еще { }}

{{-meiAward.prodAwardDateAndName}}

{{ } }}
{{ }) }}

{{ } }}

{{ если (item.springSalesTagInfo) {}}

{{ if(item.springSalesTagInfo.showSpecialDiscountTag) {}}

Специальная скидка

Большие скидки

{{ } }}
{{ если (item. springSalesTagInfo.showFreeSampleTag) {}}

Бесплатный образец

Поддержка бесплатных образцов

{{ } }}
{{ if(item.springSalesTagInfo.showRapidDispatchTag) {}}

Быстрая отправка

Отправка в течение 15 дней

{{ } }}
{{ if(item.springSalesTagInfo.showSoldThousandTag) {}}

Продано 10000+

Горячие и трендовые продукты

{{ } }}
{{ if(item. springSalesTagInfo.showInstantOrderTag) {}}

Мгновенный заказ

Служба поддержки онлайн-заказов

{{ } }}
{{ if(item.springSalesTagInfo.showReliableSupplierTag) {}}

Надежный поставщик
{{ } }}
{{ если (item.springSalesTagInfo.showExpoTag) {}}

Онлайн-выставка
{{ } }}

{{ } }}

{{ если (item.showDealsTag) { }}

Доступные купоны

Используйте свои купоны на странице продукта

{{ если (item. showDirectSale) { }}

Избранные торговые продукты

Безопасные платежи с ведущими поставщиками

{{ } }}

{{ } }}

{{ если (item.mainProps){ }}
{{ util.each(Object.keys(item.mainProps), function(prop, i){ }}

{{-проп}}

{{ if(prop == «Порт» && item.prodPortProvinceKey){ }}

{{-item.mainProps[проп]}}

{{ }еще { }}

{{-item.mainProps[реквизит]}}

{{ } }}

{{ }) }}
{{ } }}
{{ util.
