Метод гнб: Метод ГНБ. Общее описание и принцип технологии

Горизонтальное бурение в Москве, метод ГНБ

1. Построение пилотной скважины
2. Расширение протягивание трубопровода
3. Буровые растворы

Рассмотрим весь процесс горизонтально направленного бурения немного подробнее. Буровые трубы (штанги) обладают достаточной гибкостью, имеющей, однако, предельное значение. Используя это качество, проектировщик строит профиль таким образом, чтобы его ось прошла в стороне от известных препятствий либо существующих коммуникаций. Для разрушения породы используется специальная система – долото (лопатка) закрепленная на скошенной, на переднем конце пилотной буровой головки (пилот). В корпус пилота устанавливается зонд — излучатель. Буровой раствор закачивается внутрь пробуренного канала через полые штанги и отверстия – сопла пилота или расширителя, выполняя сразу комплекс задач — уменьшает трение, охлаждает нагревающийся от трения инструмент, предотвращает разрушение бурового канала, очищает её от разрушенной породы вынося ее на поверхность.

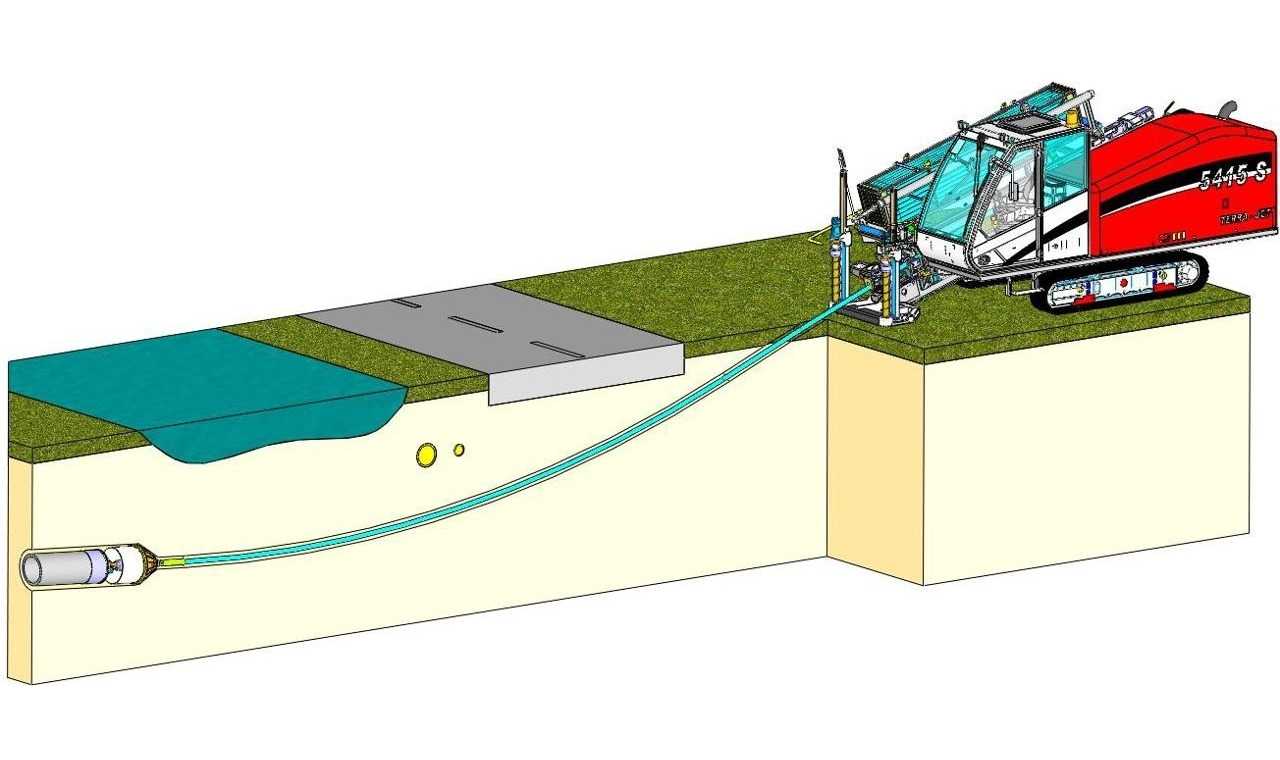

Построение пилотной скважины

Работы по бурению начинаются с подготовки площадки под буровую установку. Во время пилотного бурения важно следить за месторасположением бура. Для этого используется излучатель (зонд), расположенный непосредственно в пилоте. Зонд отправляет сигналы специальному приёмному устройству — локатору.

Локатор для ГНБ снабжен монитором, отображающим все необходимые данные об уклоне, местоположении и глубине пилота. Аналогичные данные получает машинист установки на свой дисплей. Оператор локации следит за тремя параметрами – направление движения пилота в плане, глубиной зонда от поверхности и уклоном пилота в процентах от горизонтальной плоскости. При отклонении фактической траектории от проектной, оператор локации останавливает вращение, подавая соответствующую команду машинисту установки по рации. Установив скос лопатки пилота по заданию оператора локации в нужное положение, машинист установки проталкивает буровую плеть без вращения и таким образом корректирует направление буровой колонны, после чего продолжает бурение по вновь заданному направлению. Буровая головка завершает своё путешествие в конечной точке траектории.

Расширение

Следующим шагом нужно расширить проложенную с помощью буровой головки пилотную скважину. Первая стадия лишь намечает путь, где будет находиться будущий трубопровод, однако конечная скважина (канал), должна на 20 — 30% превышать диаметр самого трубопровода. Для расширения скважины используется буровой инструмент — расширитель. Расширитель присоединяют вместо пилотной головки со стороны выхода пилота и этой системой разбуривают скважину путем протяжки и вращения расширителя в сторону буровой установки с постоянной подачей в его сопла бурового раствора.

Протягивание трубопровода

После выполнения предварительного этапа расширения, заранее сваренный в плеть трубопровод с помощью оголовка крепят к вертлюгу, а его в свою очередь к задней части расширителя. Трубопровод затягивается в скважину следуя за расширителем. Вертлюг не дает расширителю передавать вращение на трубопровод.

Плеть трубопровода проходит путь, точно совпадающий с пилотной скважиной, что соответствует проекту.

Буровые растворы для метода ГНБ

Без раствора имеющего необходимые свойства, использовать данную технологию было бы невозможно. Поэтому подбор идеального для горизонтально-направленного бурения раствора для конкретных гидрогеологических условий — задача первостепенной важности.

Что же такое буровой раствор? Это водный раствор нескольких компонентов. Его основным компонентом является бентонит, представляющий собой порошок из измельчённой монтмориллонитовой глины. Для улучшения несущей способности, вязкости, и других свойств вносятся полимерные и другие добавки.

Можно назвать пару веществ, не считая особых добавок, используемых в составе — это полимеры и так называемые бетониты, являющиеся по сути своей высоко гигроскопичной глиной.

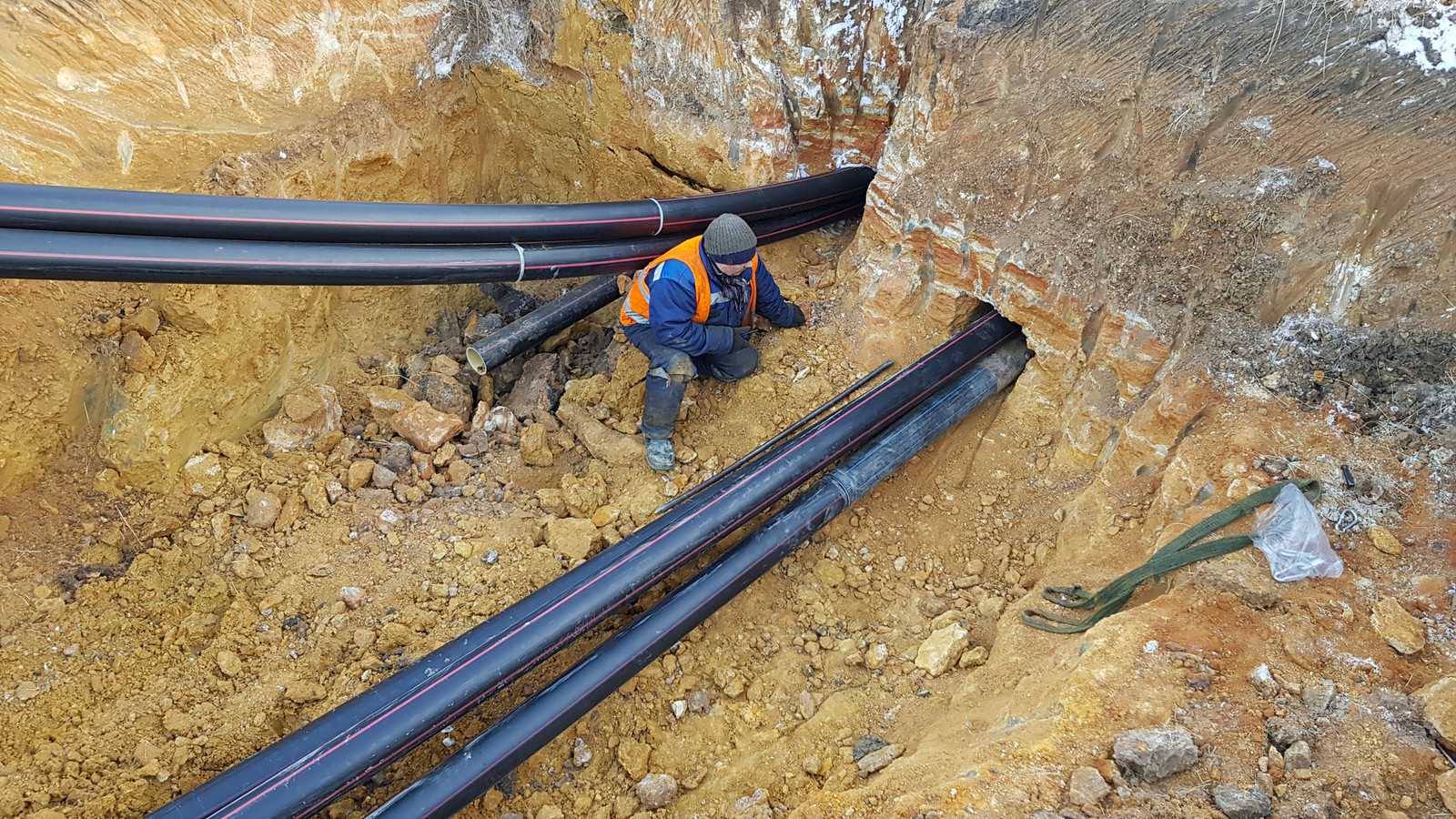

Объект в Бутово:

метод гнб технологическая карта — ID Energy

1. ВВЕДЕНИЕ

Технологическая карта разработана на выполнение работ по горизонтально направленному бурению (ГНБ) при производстве работ по переустройству ВЛ 6кВ для:

— специализированных организаций, выполняющих работы по строительству волоконно-оптических линий связи, имеющих лицензию на соответствующий вид деятельности;

— специалистов заказчика и генподрядной строительной организации, осуществляющих контроль за качеством работ по строительству ВЛ и КЛ;

— работников технадзора, осуществляющих надзор за строительством.

Основные компоненты системы горизонтального прокола:

— буровая установка — XCMG XZ320 (рис. 1.1),

— принадлежности для бурения (буровые штанги, головки, расширители, распорные щиты и штанги, труба),

— транспортная и погрузочная система.

Рис. 1.1. установка ГНБ XCMG XZ320

Технические характеристики установки ГНБ XCMG XZ320

Длина, см:	478
Ширина, см:	107
Высота, см:	220
Вес (со штангами), кг:	3992
Двигатель	—
Модель:	Cummins® 3. 3L
Мощность, л.с.:	63
Топливный бак, л:	64
Рабочие характеристики	—
Максимальный крутящий момент, Нм:	2712
Сила протяжки, кг:	7258
Скорость вращения шпинделя, об/мин:	157
Параметры бурения	—
Длина буровых штанг Firestick, см:	305
Диаметр, мм:	48
Вес, кг:	22,7
Радиус изгиба, м:	30
Макс. расширение, мм:	410
Макс. длина бурения, м:	200
Обьем подачи буровой смеси, л/мин:	95

2. ОРГАНИЗАЦИОННО-ТЕХНИЧЕСКИЕ МЕРОПРИЯТИЯ

До начала бурения должны быть выполнены следующие подготовительные работы:

— уточнить места расположения пересекаемых и параллельно проходящих коммуникаций, обозначив их вешками;

— определить ось трассы и глубину заложения, точку входа и выхода бура, обозначив вешками;

— получить письменное разрешение от владельцев, параллельно идущих и пересекаемых коммуникаций, на производство работ в охранных зонах;

— при необходимости вызвать ответственного представителя за безопасное производство работ;

— приказом по строительству назначается лицо, ответственное за производство работ, прошедшее обучение и проверку знаний, имеющее достаточный опыт выполнения работ;

— произвести инструктаж всего персонала по последовательности и порядку ведения работ в охранной зоне собственников инженерных коммуникаций.

Подготовка стройплощадок для размещения буровой установки, насосно-смесительного узла для приготовления бурового раствора, склада буровых штанг, контейнера хранения для бентонита, полимеров, строительных материалов;

— монтаж буровой установки в точке начала забуривания с обеспечением

предусмотренного конструкцией закрепления для восприятия усилий подачи при бурении и

обратной тяги при протягивании трубопровода, а также заземления установки;

— контроль исправности и работоспособности локационной системы;

— разрешение СК заказчика на производство работ.

В качестве дополнительного оборудования, обеспечивающего проведение работ в сложных инженерно-геологических условиях, а также при большой длине и диаметре прокладываемого трубопровода, на буровой установке в точке входа может быть смонтирован усилитель тяги или на стройплощадке в точке выхода размещен доталкиватель;

При размещении стройплощадок следует избегать наличия в их пределах заглубленных сооружений и коммуникаций, пересекающих трассу скважины на входе или выходе.

Размеры стройплощадок должны быть достаточны для размещения необходимого оборудования, технологических сооружений, а также развертывания катушек или раскладки сборного трубопровода так, чтобы он вошел в буровой канал без перегибов и перекручивания.

Производство работ разрешается начинать после выполнения выше перечисленных подготовительных работ.

3. ПЕРИОД ОСНОВНЫХ ВИДОВ РАБОТ

В точке бурения установка ГНБ, закрепляется анкерными стойками и фиксируется упорными устройствами рассчитанные на двойное тяговое усилие, которое может развить установка.

Место производства буровых работ следует огородить. Ширина ограждения должна составлять не менее 1,5 м.

Работы по бурению и протягиванию трубопровода в буровой канал выполняются в следующей последовательности:

— пилотное бурение 2-х скважин;

— выход бура на поверхность в заданной точке;

— замена бурового инструмента расширяющим;

— закрепление за расширяющим инструментом протягиваемого трубопровода или штанг;

— протягивание трубы в буровой канал.

Бурение должно начинаться после контроля расположения, закрепления и заземления буровой установки, а также подготовки бурового раствора, в объеме необходимом для проходки скважины.

— Бурение пилотной скважины должно производиться под предусмотренным

проектом углом входа в грунт и по проектной траектории в соответствии с профилем и

планом прокладки коммуникации рис. 2.1.

Рис. 2.1. Направленное бурение пилотной скважины.

Диаметр бурового канала для протягивания трубопровода определяется проектом и зависит от возможностей бурильной установки, применяемого оборудования, длины и диаметра прокладываемого трубопровода, но должен быть не менее, чем на 40 % больше наружного диаметра протягиваемой трубы.

При протягивании трубопровода в буровой канал, с целью уменьшения силы трения рекомендуется использовать роликовые подставки.

С целью предотвращения возможных различных осложнений перерыв во времени между окончанием бурения пилотной скважины и началом операции по расширению ствола скважины не допускается.

В процессе проходки пилотной скважины должен вестись контроль траектории бурения с использованием специальных локационных систем.

Контроль траектории бурения осуществляется по информации о местоположении, глубине, уклоне, крене («по часам»), азимуте буровой головки.

Для коррекции траектории должно быть остановлено вращение буровых штанг, установлен скос буровой головки в нужном положении и осуществлено задавливание штанг до достижения буровой головкой проектной траектории. При необходимости буровая головка может быть отведена назад на длину одной или нескольких штанг с последующей коррекцией траектории бурения.

В процессе бурения через полые буровые штанги и форсунки породоразрушающего инструмента на забой подается буровой раствор.

Фактическое время, необходимое для бурения пилотной скважины или расширения бурового канала, зависит от диаметра и длины проходки, производительности подающего насоса, вязкости бурового раствора, мощности буровой установки, гидрогеологических условий, особенностей конструкции бурового инструмента.

В процессе производства работ должны контролироваться циркуляция бурового раствора, его расход, соответствие грунтов проекту, а при необходимости выполняться корректировки состава раствора и технологических параметров бурения.

Направленное бурение пилотной скважины должно завершаться выходом бура в заданной проектом точке на поверхность.

По данным контроля траектории в процессе проходки пилотной скважины должна быть оформлена исполнительная документация: протокол бурения.

Расширение скважины следует производить после завершения проходки пилотной скважины. Взамен буровой головки к колонне штанг необходимо присоединить расширитель и протянуть с одновременным вращением через скважину в направлении к буровой установке.

Рис. 2.2 — Расширение скважины

В зависимости от инженерно-геологических условий и диаметра прокладываемого трубопровода расширение может выполняться в один или несколько последовательных проходов расширителей увеличивающегося размера до получения бурового канала нужного диаметра.

Протягивание трубопровода должно осуществляться с минимальным перерывом после завершения расширения и калибровки бурового канала. Протягивание следует проводить с использованием плетей трубопровода максимальной длины, определяемой по условиям растяжки на стройплощадке.

На передний конец трубопровода следует установить оголовок с закрепленным на нем вертлюгом, предотвращающим вращение трубопровода. К концу колонны буровых штанг крепится расширитель диаметром, соответствующим последнему расширению.

Сборка буровой колонны при протягивании приведена на рисунке 2.3. Оголовок должен иметь форму, снижающую лобовое сопротивление бурового раствора и препятствующую врезанию трубопровода в грунт при протягивании.

Рис. 2.3 — Сборка буровой колонны для протягивания трубопровода

Буровая установка должна затягивать в скважину плеть протаскиваемого трубопровода по траектории пилотной скважины.

Подача бурового раствора в скважину должна производиться на всем протяжении протягивания трубопровода.

Процесс протягивания трубопровода для предотвращения заклинивания трубы в скважине должен идти без остановок и перерывов, исключая обоснованные технологической необходимостью подсоединения новых плетей или звеньев.

Запрещается начинать протягивание, если невозможно завершить его до конца из-за ограничений на работу в ночное время. Если протягивание уже начато, следует использовать все организационно-технологические возможности для его полного завершения.

После окончания протягивания и приемки трубопровода должны быть выполнены следующие работы:

— демонтаж технологических устройств и систем;

— удаление и утилизация остатков буровых жидкостей;

— удаление и утилизация остатков бурового шлама;

— демонтаж и т.п.;

— очистка и планировка рабочих площадок на точках входа и выхода;

— очистка и техобслуживание буровых штанг и инструмента.

4. ПОТРЕБНОСТЬ В МАШИНАХ И МЕХАНИЗМАХ

5. СОСТАВ БРИГАДЫ

Контроль качества строительства методом управляемого горизонтально-направленного бурения должен соответствовать требованиям норм СНИП 42-01-2002 «Контроль качества и приемка работ».

Контроль качества должен охватывать весь комплекс работ строительства подземного перехода железной дороги с обязательным пооперационным контролем, который заключается в систематическом наблюдении и проверке выполняемых работ на соответствие требованиям нормативной и проектной документации.

6. ТРЕБОВАНИЕ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

Наименование работ, подлежащих контролю		Контроль качества, выполняемой операции
Производителем работ	Мастером	Состав	Способы	Время	Службы
Подготовительные	Подготовительные	Планировка территории площадок	Визуально	Перед строительством	Геодезическая
—	Погрузочно-разгрузочные	Подготовка основании, разгрузка оборудования и его установка	Визуально	—	—
—	—	Правильность разбивки оси котлована	Теодолитом	—	—
Подготовка  бурового оборудования к работе	Подготовка  бурового оборудования к работе	Проверка комплектности, качество сборки и надежность работы установки	Визуально, опробование в работе	Перед бурением	Нач. участка, мастер
—	Проверка надежности связи геодезическая привязка. Створа бурения. Ориентирование зонда.	Проверка исправности средств связи	Опробование и работе. Визуальный осмотр и приборный контроль.	—	Оператор установки
Бурение пилотной скважины	Забуривание, бурение скважины	Контроль за работой оборудования и параметром бурового раствора	Визуально, показание приборов, лабораторный анализ	В процессе бурения	Мастер. Оператор машинист растворного узла.
Протягивание трубопровода	Проверка качества протягивания, демонтаж оборудования	Проверка точности процесса протягивания, качества изоляции, демонтаж установки и оборудования используемого при протягивании	Визуально, показание приборов	При протягивании и демонтаж	Начальник участка, мастер

7. ТЕХНИКА БЕЗОПАСНОСТИ И ОХРАНА ТРУДА

При производстве работ следует руководствоваться требованиями СНиП 12-03-2001 и СНиП 12-04-2002 «Безопасность труда в строительстве».

До начала производства работ ответственному исполнителю работ должен быть выдан наряд-допуск на производство работ повышенной опасности.

Электромонтажный персонал, выполняющий работы должен быть аттестован и иметь группу по электробезопасности не ниже 3.

Все лица, находящиеся на строительной площадке, обязаны носить защитные каски. Рабочие и инженерно-технические работники без защитных касок и других необходимых средств индивидуальной защиты к выполнению работ не допускаются.

Перед началом производства работ ответственное лицо должно провести инструктаж на рабочем месте, в котором отразить:

• порядок прохода к месту производства работ;
• характер и безопасные методы производства работ;
• порядок складирования материалов;
• основные правила оказания первой помощи пострадавшему, с указанием мест хранения аптечки.

По границе опасной зоны (на входе в помещение) при такелажных работах выставить сигнальное ограждение со знаками безопасности и надписями в установленной форме

Пожарную безопасность на строительной площадке, участках работ и рабочих местах обеспечить, согласно ГОСТ 12.1.004-91 ССБТ «Пожарная безопасность. Общие требования», рабочие места должны быть укомплектованы противопожарными средствами защиты.

Строительная площадка, участки работ, рабочие места, проезды и подходы к ним должны быть освещены в соответствии с требованиями нормативной документации. Освещённость должна быть равномерной, не менее 10 лк, без слепящего действия осветительных приспособлений на работающих. Производство работ в неосвещённых местах не допускается.

Все строительно-монтажные работы выполнять в соответствии с требованиями проекта, Правил безопасной эксплуатации грузоподъёмных кранов, Правил пожарной безопасности и нормативной документации по технике безопасности при производстве строительно-монтажных работ.

Механизмы, инструмент и приспособления должны быть испытаны до начала производства работ СНиП 12-04-2002.

8. ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ПРИ ПРОИЗВОДСТВЕ РАБОТ

Производство работ должно вестись согласно требований соответствующих разделов по технике безопасности рабочего проекта, ППР, действующей нормативно-технической документации. Особое внимание должно быть уделено своевременному, качественному проведению установленных инструктажей по технике безопасности и охране труда.

При производстве работ следует соблюдать требования, изложенные в СНиП 12-03-2001 «Безопасность труда в строительстве». Часть 1, СНиП 12-04-2002 «Безопасность труда в строительстве». Часть 2, Охрана труда. Организационно-методические документы.

К выполнению работ могут быть допущены рабочие:

— достигшие восемнадцатилетнего возраста;

— прошедшие медицинский осмотр, для определения пригодности по состоянию здоровья к работе по профессии;

— прошедшие вводный инструктаж на рабочем месте по охране труда.

Лицо, ответственное за безопасное производство работ, обязано ознакомить всех рабочих, занятых на данной операции, с технологической схемой работ.

Все рабочие должны быть обеспечены спецодеждой, спецобувью и сертифицированными средствами индивидуальной защиты не ниже норм, предусмотренных в «типовых отраслевых нормах бесплатной выдачи спецодежды, спецобуви и других средств индивидуальной защиты работникам, занятых на строительных, строительно-монтажных и ремонтно-строительных работах, утвержденных постановлением Минтруда РФ №66 от 25.12.1997г.

Все работающие на открытом воздухе, при температуре воздуха ниже 10° С, должны быть обеспечены помещениями для обогрева.

Рабочие места должны быть снабжены аптечками и другими средствами, для оказания первой доврачебной помощи и индивидуальными средствами пожаротушения.

В рабочей зоне запрещено находиться посторонним лицам.

Порядок действий при возникновении пожара:

Каждый работник организации при обнаружении пожара или признаков горения должен:

— незамедлительно сообщить об этом по телефону в пожарную охрану;

— принять, по возможности, меры по эвакуации людей, тушению пожара и сохранности материальных ценностей.

Руководители и должностные лица объектов, в установленном порядке назначенные ответственными за обеспечение пожарной безопасности, по прибытии к месту пожара должны:

— сообщить о возникновении пожара в пожарную охрану, поставить в известность руководство и дежурные службы объекта;

— в случае угрозы жизни людей немедленно организовать их спасение, используя для этого имеющиеся силы и средства;

— при необходимости отключить электроэнергию (за исключением систем противопожарной защиты), остановить работу транспортирующих устройств, выполнить другие мероприятия, способствующие предотвращению развития опасных факторов пожара;

— прекратить все работы, кроме работ, связанных с мероприятиями по ликвидации пожара;

— удалить за пределы опасной зоны всех работников, не участвующих в тушении пожара;

— осуществить общее руководство по тушению пожара до прибытия подразделения пожарной охраны;

— обеспечить соблюдение требований безопасности работниками, принимающими участие в тушении пожара;

— одновременно с тушением пожара организовать мероприятия по эвакуации и защите материальных ценностей;

— организовать встречу подразделений пожарной охраны и оказать помощь при выборе кратчайшего пути для подъезда к очагу пожара;

— сообщать подразделениям пожарной охраны, привлекаемым для тушения пожаров и проведения связанных с ними первоочередных аварийно-спасательных работ, сведения о перерабатываемых или хранящихся на объекте опасных (взрывоопасных), взрывчатых, сильнодействующих ядовитых веществах, необходимые для безопасности личного состава;

— По прибытии пожарного подразделения, руководитель организации информирует руководителя тушения пожара о конструктивных и технологических особенностях объекта количестве и пожароопасных свойствах хранимых и применяемых веществ, материалов, изделий и других сведениях, необходимых для успешной ликвидации пожара, также организовывает привлечение сил и средств объекта к осуществлению необходимых мероприятий, связанных с ликвидацией пожара и предупреждением его развития.

При выполнении работ по горизонтально-направленному бурению (ГНБ) необходимо соблюдать следующие требования:

— Строительно-монтажные работы в охранной зоне владельцев действующих коммуникаций следует производить под непосредственным руководством инженерно-технического работника, ответственного за безопасность производства работ, при наличии письменного разрешения организации-владельца линии, наряда-допуска, определяющего безопасные условия работ;

— Не допускать работать в согнутом положении, если при выпрямлении расстояние до токоведущих частей будет менее расстояния, указанного в таблице 8.1.

Таблица 8.1. Допустимые расстояния до токоведущих частей, находящихся под напряжением

— Не допускаются работы в неосвещенных местах. Освещенность участков работ, рабочих мест, проездов и подходов к ним должна быть равномерной, без слепящего действия осветительных устройств на работающих;

— При работе на высоте более 5 м от поверхности грунта, перекрытия, рабочего настила основным средством, предохраняющим от падения с высоты во все моменты работы и передвижения, являются предохранительные пояса, снабженные гасителем динамического удара, в комплекте с канатами, страховочными и предохранительными устройствами.

К работам на высоте допускаются лица:

1. не моложе 18 лет;

2. прошедшие специальный медицинский осмотр на пригодность к работам на высоте свыше 5 м;

3. прошедшие перед началом каждой работы специальный инструктаж на рабочем месте;

4. тарифный разряд не ниже 3-го;

5. имеющие право работы на высоте и имеющие удостоверение, верхолазные работы (с опытом работы не менее 1-го года).

6. Не допускать к работе на установках ГНБ посторонних лиц;

7. Грунт под установку машины должен быть спланирован и утрамбован;

8. Территория расположения машины должна быть достаточной для ее маневрирования;

9. Уклон площадки не должен превышать допустимый по паспорту машины;

10. Проводить визуальный осмотр ГНБ на предмет неисправности, проверять работоспособность двигателя на холостом ходу и его исправность, а также осветительные и контрольно-измерительные приборы и механизмов управления;

11. Во время работы на установке ГНБ весь персонал установки должен использовать спецодежду и средства индивидуальной защиты. Одежда должна быть застегнута, чтобы не было свободно свисающих концов, во избежание затягивания в движущиеся и вращающиеся механизмы установки;

12. Во время работы персонал установки должен использовать только исправный инструмент и приспособления;

13. Не касаться штанг во время вращения бурового става и при его наращивании и разборке;

14. Не открывать защитные кожухи, дверцы и т.п. до тех пор, пока установка не будет выключена и полностью не остановится;

15. Не изменять установленную технологию выполнения работ без разрешения ответственного лица (руководителя работ) бригадира или начальника бурового участка;

16. Эксплуатация бурового оборудования должна вестись строго в соответствии с проектом, паспортом и инструкцией завода-изготовителя;

17. Присоединение каждой буровой штанги к буровому ставу во избежание возникновения аварийной ситуации, должно сопровождаться тщательным осмотром всей поверхности штанги и особенно резьбовых соединений. Отбракованные штанги (наличие трещин и сколов на трубе и резьбовом соединении) отбраковываются и в производстве работ не применяются;

18. Персонал установки не должен отвлекаться от выполнения своих прямых обязанностей и быть очень внимателен.

Обнаруженные нарушения требований безопасности труда должны быть устранены собственными силами, а при невозможности сделать это монтажники, работающие на высоте свыше 5м, обязаны незамедлительно сообщить о них бригадиру или руководителю работ.

Для прохода на рабочие места, а также переходу в процессе работы с одного рабочего места на другое, монтажники, работающие на высоте свыше 5 м, должны использовать оборудованные системы доступа.

Необходимый для работы инструмент и материалы следует переносить в специальных сумках весом до 10 кг.

Все работники «название организации» должны носить каски.

В процессе работ ответственные лица, работающие на высоте свыше 5 м, должны находиться в установленных и закрепленных конструкциях. Запрещается находиться в неустановленных или незакрепленных конструкциях или средствах подмащивания.

При выполнении работ, имеющих ограниченную зону работы, предохранительный пояс следует закреплять к элементам строительных конструкций одним из следующих способов:

1. строп, в обхват конструкции, с закреплением карабина за строп;

2. строп, в обхват конструкции, с закреплением карабина за боковое кольцо на предохранительном поясе;

3. карабином, за монтажную петлю или страховочный канат.

Во всех случаях закрепление предохранительного пояса следует осуществлять таким образом, чтобы высота возможного падения работника была минимальной.

В процессе работы материалы и конструкции следует поднимать к месту работ веревкой или автомашиной краном-манипулятором.

Работу в зоне действия грузоподъемного крана или линии электропередачи следует выполнять по наряду-допуску, определяющему безопасные методы выполнения работ и оформленного в установленном порядке.

При изменении погодных условий (снегопад, туман или дождь), ухудшающих видимость в пределах фронта работ, а также усилении ветра до скорости 15м/с и более, рабочие, работающие на высоте свыше 5 м, обязаны прекратить работы и перейти в безопасное место.

При возникновении неисправности инструмента, оснастки, а также повреждении целостности или потери устойчивости конструкций, монтажники, работающие на высоте свыше 5 м, обязаны приостановить работу и сообщить об этом руководителю работ.

В случае падения работника на высоте, и нахождении его в труднодоступном месте, работающие рядом работники должны сообщить об этом руководителю работ и вызвать службу спасения.

9. СПИСОК НОРМАТИВНОЙ ЛИТЕРАТУРЫ

1. СП 48.13330.2019 Организация строительства.

2. СТО НОСТРОЙ 2.27.17.2011.

3. СП 68.13330.2017 Приемка в эксплуатацию законченных строительством объектов. Основные положения. — Госстрой.1988.

4. И 1.13-07. Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам.

5. СНиП 12-03-2001 и СНиП 12-04-2002. Техника безопасности в строительстве. Правила производства и приемки работ.

6. СП 112.13330.2011. Пожарная безопасность зданий и сооружений.

7. СП 76.13330.2016 «Электротехнические устройства».

8. СП 77.13330.2016 «Системы автоматизации»

9. ПУЭ. Правила устройства электроустановок. Издание седьмое. Разделы 1, 6, 7.

10. Правила устройства электроустановок, Главгосэнергонадзор России, 1998 год, изд. 6 с исправлениями 2000 года и дополнениями 2002 года.

11. ППБ-01-03. Правила пожарной безопасности в РФ.

12. «Правила по охране труда при эксплуатации электроустановок», ПОТЭЭ 2014.

13. Приказ №533 от 12.11.2013г. «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения».

Метод Сахли для оценки гемоглобина

18 ноября 2022 г.
Дхурба Гири
ГЕМАТОЛОГИЯ
0

Гемоглобин (Hb) представляет собой конъюгированный белок, присутствующий в эритроцитах (эритроцитах). Он выполняет две важные функции в организме: транспортирует кислород и углекислый газ между тканями и легкими и действует как буфер для поддержания рН крови. Нормальный Hgb состоит из четырех молекул гема, вложенных в четыре молекулы глобина. Среди четырех молекул глобина две цепи являются альфа-цепями, а две — не-альфа-цепями. В зависимости от типа присутствующей не-альфа-цепи у нормальных взрослых обнаруживаются три различных типа гемоглобина.

1. HbA: 96-98%, состоит из двух альфа(α) и двух бета(β) глобиновых цепей.
2. HbA2: 1,5-3,5%, состоит из двух альфа(α) и двух дельта(δ) глобиновых цепей.
3. HbF:

Гемоглобин может соединяться с другими веществами, некоторые из которых являются нормальными, а некоторые ненормальными, и может также встречаться в виде:

1. Оксигемоглобина: Кислород в сочетании с гемоглобином.
2. Карбоксигемоглобин: Окись углерода (СО) в сочетании с гемоглобином.
3. Карбаминогемоглобин: Углекислый газ (CO ₂ ) в сочетании с гемоглобином.
4. Метгемоглобин: Железо окисляется из двухвалентного состояния в трехвалентное.
5. Сульфгемоглобин: Сера в сочетании с гемоглобином.
6. Цианметгемоглобин: Метгемоглобин, связанный с цианид-ионами.

Методы оценки гемоглобина:

Различные методы, используемые для оценки гемоглобина, можно разделить следующим образом:

1. Визуальные методы:
   • Метод Сахли
   • Метод вызова
   • Метод Хадена
   • Метод Винтроуба
   • Метод Таллквиста
2. Спектрофотометрические методы:
   • Оксигемоглобиновый метод
   • Цианметгемоглобиновый метод
3. Газометрический метод
4. Автоматическая гемоглобинометрия
5. Другие методы:
   • Щелочно-гематиновый метод
   • Метод удельного веса
   • Метод сравнения Lovibond

Метод Сали для оценки гемоглобина

Метод Сали, также называемый методом кислого гематина, представляет собой метод визуального сравнения для оценки гемоглобина. Поскольку визуальное сравнение может привести к неприемлемой неточности и точности, этот метод в настоящее время не рекомендуется, и ему предпочтительнее использовать спектрофотометрические методы, такие как метод цианметгемоглобина.

Принцип:

При добавлении крови к разбавленной соляной кислоте (HCl) гемоглобин, присутствующий в эритроцитах, превращается в коричневый кислый гематин. Раствор кислого гематина дополнительно разбавляют до тех пор, пока его цвет не будет точно соответствовать постоянному стандартному коричневому стеклу по сравнению с непосредственным зрением.

Требования:

Образец:

Капиллярная или венозная кровь. Венозную кровь следует антикоагулировать 1,5-1,8 мг ЭДТА на мл крови и немедленно перемешать.

Инструменты:

1. Гемоглобинометр Сали
   Представляет собой набор приборов, включающий компаратор, гемоглобиновую пробирку, гемоглобиновую пипетку и мешалку.
   • Компаратор: Представляет собой прямоугольную пластиковую коробку с прорезью посередине, в которую помещается пробирка с гемоглобином. Коричневые стандартные очки расположены по обеим сторонам слота для согласования цветов. Белое непрозрачное стекло сзади обеспечивает равномерное освещение.
   • Гемоглобиновая трубка: Градуированная гемоглобиновая трубка Сахли градуирована с одной стороны в процентах (г%) от 2 до 24, а с другой стороны в процентах (%) от 20 до 140. Пробирка также называется трубкой Сахли-Адамса. .
   • Пипетка Сахли или пипетка гемоглобина: Имеет только одну метку на 20 мкл или 0,02 мл. В отличие от пипеток для разведения лейкоцитов и эритроцитов, он не содержит груши.
   • Мешалка: Это тонкая стеклянная палочка, используемая для перемешивания смеси внутри пробирки с гемоглобином.

Реагенты:

1. N/10 Соляная кислота (HCl): Смешивание 36 граммов HCl в дистиллированной воде с 1 литром дает 1 N HCl. Разбавление в 10 раз даст N/10 HCl.
2. Дистиллированная вода

Процедура:

1. Убедитесь, что пробирки гемоглобинометра и пипетка чистые и сухие.
2. С помощью пипетки наполните пробирку гемоглобинометра раствором N/10 HCl до самой нижней отметки, т. е. отметки 2 г% или 10%.
3. Наберите кровь до метки в пипетку Сахли (20 мкл). Вытрите лишнюю кровь снаружи пипетки и доставьте ее к N/10 HCl в пробирке с гемоглобином.
4. Перемешайте и оставьте на 10 минут для полного превращения гемоглобина в гематин.
5. Добавляйте по каплям дистиллированную воду и перемешивайте до тех пор, пока цвет не совпадет со стандартным стаканом компаратора.
6. Снимите показания на нижнем мениске, которые напрямую определяют концентрацию гемоглобина в 100 мл крови.

Преимущества и недостатки метода Сахли

Преимущества:

1. Простота в использовании и удобство.
2. Не очень много времени. Может быть выполнен в течение максимум 15 минут.
3. Реагенты и аппаратура дешевы и легко доступны. Реагенты менее вредны.
4. Можно использовать в массовых опросах. Не требует электричества.

Недостатки:

1. Кислый гематин представляет собой суспензию, а не настоящий раствор. Таким образом, может возникнуть некоторая мутность.
2. Этот метод не позволяет измерить все гемоглобины. Он оценивает только оксигемоглобин и восстановленные гемоглобины. Но карбоксигемоглобин , метгемоглобин и сульфгемоглобин (все они составляют около 2-12% общего гемоглобина) не превращаются в кислый гематин.
3. HbF не превращается в кислый гематин. Поэтому метод Шали не подходит для измерения гемоглобина у детей до 3 месяцев.
4. При количестве лейкоцитов >100 000/мл образуется мутный раствор кислого гематина, который увеличивает показатель гемоглобина на 5-10%.
5. Высока вероятность визуальной ошибки. Цвет кислого гематина также постепенно тускнеет.
6. Цвет стандартного стекла со временем может потускнеть.

Каталожные номера:

1. Пал Г.К., 2006. Учебник практической физиологии-2-е изд. . Ориент Блэксван.
2. Ghai, C.L., 2012. Учебник практической физиологии . Дж. П. Медикал, ООО
3. Найгаонкар А.В. Руководство по технологии медицинской лаборатории .
4. Чизбро, М., 1998. Районная лабораторная практика тропических стран, часть II . Cambridgeshire Tropical Health Technology, Кембридж, Великобритания, 231.
5. Лабораторные процедуры в клинической гематологии США . Департамент армии
6. Мохан, Х. и Мохан, С., 2011. P Практическая патология для студентов-стоматологов . Дж. П. Медикал, ООО

Дхурба Гири — основатель и создатель контента LaboratoryTests.org . Он технолог медицинской лаборатории и научный блогер из Покхары, Непал.
Свяжитесь с ним:

Веб-сайт

Фейсбук

Инстаграм

Связанные статьи

Методы измерения гемоглобина | EKF Diagnostics

Роль технологии в тестировании гемоглобина привела к созданию инновационных устройств и методов для количественного определения концентрации гемоглобина у пациентов.

Использование автоматического анализатора гемоглобина, например, позволило получить быстрые, точные и надежные результаты в области гематологии. Тест на гемоглобин может основываться на различных методах, включая методы на основе реагентов и «безреагентные» или различные неинвазивные методы.

Гемоглобинцианидный (HiCN) метод

Используя принцип преобразования гемоглобина в цианметгемоглобин путем добавления феррицианида и цианистого калия, можно использовать метод HiCN для измерения гемоглобина.

Преимуществом данного типа анализа гемоглобина является наличие международно признанного эталонного калибратора. ¹ Метод HiCN до сих пор широко используется в клиниках, особенно в странах с ограниченными ресурсами; однако его трудоемкий и зависимый от цианида протокол делает его более актуальным в качестве эталонного метода для устройств определения гемоглобина POC и калибровки анализаторов.

Азидный метгемоглобин Ванцетти

Преобразование гемоглобина с помощью феррицианида калия в окрашенную стабильную форму азидного метгемоглобина, которая имеет почти такой же спектр поглощения, что и HiCN, что представляет собой ключевую характеристику метода азидного метгемоглобина Ванцетти. ²

Используется аналогичный реагент, используемый в эталонном методе HiCN, за исключением того, что вместо цианида калия используется азид натрия. Этот метод измерения гемоглобина показывает высокую специфичность и чувствительность. ³

Устройства для измерения гемоглобина в месте оказания медицинской помощи (POC), такие как HemoCue® 201 и EKF Hemo Control, работают по модификации метода Ванцетти.

Сначала кровь втягивается в кювету для сухих реагентов за счет капиллярного действия. Во-вторых, реагент разрушает стенки эритроцитов. Затем свободный гемоглобин окисляется до метгемоглобина и, наконец, превращается в азидный метгемоглобин. Чувствительность реагента к влаге представляет собой проблему, связанную с этим методом.

«Безреагентные» методы

Из-за ограничений кювет на основе реагентов устройства POC были разработаны с использованием «безреагентных» кювет. HemoCue® 301 был первым POC-устройством, обладающим такой функцией. Этот прибор измеряет абсорбцию оксигенированного и деоксигенированного гемоглобина, а мутность измеряется и компенсируется при 880 нм.

Компания DiaSpect, в настоящее время являющаяся компанией EKF Diagnostics, представляет собой лидера в области новой технологии измерения гемоглобина без реагентов на основе фотометрии широкого спектра. Технология DiaSpect пропускает белый свет светодиода через образец к компоненту оптического датчика.

Этот сенсорный элемент определяет поглощение крови в широком диапазоне длин волн, что дает представление об общем спектре поглощения, что приводит к более высокой специфичности и меньшей чувствительности к помехам. «Безреагентные» кюветы Diaspect отличаются длительным сроком службы с общим сроком службы 2,5 года. Всего около одной секунды времени измерения является еще одним преимуществом этого типа устройств.

Неинвазивные методы

С появлением новых технологий для определения спектральной картины и концентрации гемоглобина стали более часто использоваться неинвазивные методы, сначала введенные для мониторинга во время операции, а в последнее время для проведения выборочных проверок гемоглобина в первичной медико-санитарной помощи и в квалификации донора крови.

Некоторые неинвазивные устройства используют пульсоксиметрию, в то время как другие полагаются на белый свет и сбор данных передачи для измерения концентрации гемоглобина в тканевых капиллярах.

Спектроскопия окклюзии — это неинвазивная технология измерения, в которой датчик в форме кольца крепится к пальцу испытуемого. ⁵  Датчик временно прекращает кровоток, инициируя оптический сигнал с высоким отношением сигнал/шум. Это обеспечивает измерение концентрации гемоглобина.

Метод Сахли

Гемоглобинометр Сахли представляет собой ручной прибор, который содержит пробирку с гемоглобином, пипетку и мешалку, а также компаратор. Соляная кислота превращает гемоглобин в кислый гематин, который затем разбавляют до тех пор, пока цвет раствора не станет соответствовать цвету блока сравнения.

Затем врач может определить концентрацию гемоглобина, считывая данные с калибровочной пробирки. Хотя это один из наиболее распространенных методов оценки гемоглобина в развивающихся странах, относительно простой и недорогой, результаты не всегда точны. Например, часто существует вариабельность между наблюдателями, а также высока вероятность ошибок из-за ручного пипетирования. ³

Гематологический анализатор

Автоматический гематологический анализатор или анализатор гемоглобина обычно используется для обеспечения высокой производительности при анализе различных эритроцитов и лейкоцитов, а также уровней гематокрита и гемоглобина в образце крови. Эти анализаторы обеспечивают более высокую точность за меньшее время по сравнению с ручными методами.

Первоначальная стоимость автоматического анализатора высока, а регулярное техническое обслуживание и лабораторный персонал, необходимый для устройства, могут увеличить затраты. Кроме того, требуются стабильные климатические условия, что делает его непригодным для нелабораторных условий, таких как мобильные испытательные полигоны для доноров крови и проекты по скринингу анемии в полевых условиях.

Анализатор газов крови (BGA)

Обычно используемые с артериальной кровью, BGA измеряют комбинацию параметров газов крови, pH, электролитов и метаболитов. Некоторые лаборатории могут использовать BGA для тестирования гемоглобина, но чаще их можно увидеть в отделениях интенсивной терапии, родильных домах и отделениях неотложной помощи.

Недавняя разработка готовых к использованию кассет с датчиками и растворами с автоматической калибровкой сделала BGA более удобными и надежными, но по-прежнему требует технического обслуживания. Благодаря последним инновациям в области портативных устройств, работающих с одноразовыми картриджами BGA, стало возможным использовать их и в мобильных устройствах.

Подробнее об анемии и тестах на гемоглобин

Анемия — это состояние, при котором количество здоровых эритроцитов или доступность гемоглобина падает ниже физиологических потребностей организма.

Определение гемоглобина или определение гематокрита являются основными анализами крови, используемыми для диагностики анемии. Анемия может быть вызвана неправильным питанием или различными заболеваниями.

Прочтите наше руководство >>

Литература

1. Шах В.
