Межэтажное перекрытие по деревянным балкам утепление: Утепление межэтажного перекрытия дома по деревянным балкам

видео-инструкция по звукоизоляции первого этажа в доме своими руками, чем утеплить между этажами, фото и цена

Статьи

Утепление и звукоизоляция межэтажных деревянных перекрытий играют важную роль в комплексе мероприятий, направленных на сокращение энергозатрат помещения и формирование в доме оптимального микроклимата. Если не ограничиваться стенами, а провести комплексную изоляцию, включающую в себя отделку полов и потолков, то можно не только снизить потери тепла, но и минимизировать расходы на дополнительный обогрев.

Конечно же, сам процесс теплоизоляции перекрытий имеет ряд особенностей, и именно им мы и посвятим нашу статью.

Чтобы теплый воздух не выходил через крышу, перекрытия следует утеплить

Общие вопросы теплоизоляции

Зачем нужно утепление?

Как правило, говоря о теплоизоляции дома, мы обычно имеем в виду обшивку стен материалами, имеющими низкую теплопроводность, а также установку энергосберегающих оконных и дверных конструкций (читайте также статью «Чем и как утеплить стены в деревянном доме внутри и снаружи правильно»).

Однако тепловые потоки в жилом помещении обычно имеют весьма сложную конфигурацию, и потому без теплоизоляции пола, потолка, а иногда и межэтажных перекрытий не обойтись.

Неутепленные пол и кровля – одни из основных источников теплопотерь

• Во-первых, утепление перекрытия первого этажа по деревянным балкам позволяет «отсечь» поток холодного воздуха от грунта и фундамента. Кроме того, теплоизоляционный слой обычно обустраивается одновременно с гидро- или пароизоляцией, что дает возможность нормализовать влажность в помещении.

Обратите внимание! Температура в нижнем слое воздуха оказывает огромное влияние на наш комфорт, потому пренебрегать обустройством утепленного перекрытия над подвалом или фундаментом не стоит.

• Если же мы хотим, чтобы тепло, сгенерированное отопительными приборами, как можно дольше оставалось в помещении, то нам поможет утепление деревянного перекрытия чердака. Благодаря ему мы снизим энергопотери здания и получим возможность сэкономить на отоплении.

Комплексная теплоизоляция позволяет снизить энергопотери здания

• Утепление межэтажного деревянного перекрытия также не будет лишним, особенно в том случае, если у нас установлена автономная система обогрева. Кроме экономии, теплоизоляция этажей позволяет дифференцировать температурный режим: так, например, мы можем обеспечить более интенсивный обогрев в детской, а в гостиной на первом этаже будет поддерживаться температура, комфортная для взрослых.

Какие материалы стоит использовать

И утепление межэтажного перекрытия по деревянным балкам, и теплоизоляция пола/потолка должны осуществляться с использованием соответствующих материалов. В таблице ниже мы приведем их основные характеристики:

Плиты из базальтовой ваты

Алгоритмы работ

Теплоизоляция нижнего перекрытия с обустройством чернового пола

Пол на первом этаже утеплять нужно практически в любой ситуации. Даже если под ним  расположен благоустроенный подвал, все равно от грунта и фундамента будет тянуть холодом.

Обустройство пола на первом этаже

Инструкция рекомендует выполнять все работы по такой схеме:

• На лаги или бетонное основание укладываем черновой настил, который будет служить основной для теплоизоляционного материала. Этот настил можно изготовить из необрезной доски или из толстой (не менее 15 мм) фанеры. Также подойдут ориентированно-стружечные или цементно-стружечные плиты соответствующей прочности.

Обратите внимание! На схеме выше представлен вариант конструкции, не предусматривающий установки второго слоя лаг. В этом случае настил крепится на специальных черепных брусках.

• Поверх чернового настила укладываем лаги, на которые будет опираться сам пол. При этом шаг между лагами делаем равным ширине плиты утеплителя – так мы сэкономим время на подгонку деталей по размеру.

Укладываем пергамин для гидро- и пароизоляции так, как показано на фото

• Высота лаг должна обеспечивать укладку теплоизоляционного материала без сжатия, поскольку при деформации у большинства утеплителей повышается теплопроводность.
• После этого укладываем на основание гидроизоляционный материал. Если для нас критично важна оптимизация бюджета, то используем плотный полиэтилен, если же нет – приобретаем специализированную мембрану.
• Поверх гидроизоляционного слоя укладываем плиты теплоизолятора – минваты или полистирола, либо же засыпаем керамзит.

Совет! Зазоры между лагами и пенополистирольными плитами заполняем саморасширяющейся пеной.

• Затем можно переходить к настиланию половой доски или к укладке основания для напольного покрытия. При этом важно следить за тем, чтобы между настилом и верхним краем теплоизоляционного слоя сохранялся зазор минимум в 15 -50 мм.

Два слоя пароизоляции и обязательный воздушный зазор

Межэтажные и потолочные  утепляющие контуры

Утепление чердачного перекрытия по деревянным балкам или перекрытия между этажами проводится по схожей схеме:

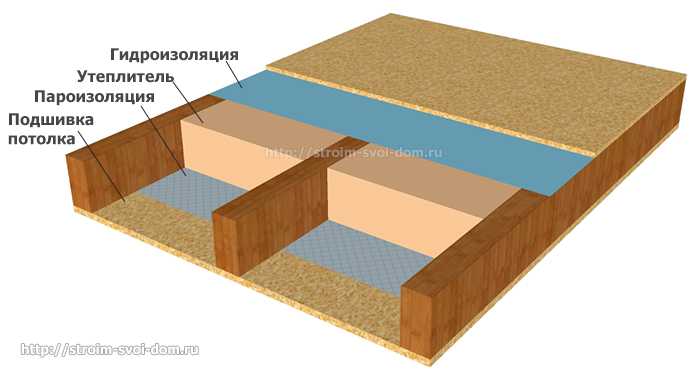

Утепление межэтажного перекрытия в деревянном доме  — схема размещения основных элементов

• Потолочные балки внимательно осматриваем, проверяя на наличие дефектов и признаков гниения. При необходимости выполняем ремонт либо усиление конструкции, после чего обрабатываем основу перекрытия влагозащитной пропиткой с антисептиками и огнезащитными добавками.
• К балкам либо крепим черепные бруски 50х50 см, на которые укладываем черновой настил из досок, либо обустраиваем простой накат из деревянных плит.  Он должен быть достаточно прочным, чтобы выдерживать массу утеплителя без деформаций.
• Выполняем гидроизоляцию чернового настила. Как и в случае с утеплением пола первого этажа, используем пергамин, полиэтиленовую пленку или специальные мембраны.

Совет! Если утепление перекрытий по деревянным балкам проводится в новостройке, то края потолочных опорных конструкций стоит оставить без гидроизоляции: так древесина получит возможность для продолжения естественного высыхания. В домах возрастом более 10 -15 лет этой рекомендацией можно пренебречь.

Потолок, подготовленный к отделке

• Выполняем монтаж теплоизоляционного слоя, укладывая плиты из минеральной ваты или пенопластовые панели. Тщательно герметизируем все щели, задувая их полиуретановой пеной или заполняя обрезками минваты.
• Сверху в обязательном порядке укладываем пароизоляционной слой. Для этой цели используем либо специальные мембраны, либо рулонные уплотнители с фольгированным покрытием.
• Поверх пароизоляции набиваем контррейки, к которым крепим доски или плиты пола второго этажа либо чердачного перекрытия.

Еще одним вариантом выполнения работ является утепление потолка изнутри помещения своими руками:

• Потолочное перекрытие обрабатываем влагозащитным составом, после чего оклеиваем гидроизоляционным материалом (пергамин, пенофол, мембраны).
• Поверх гидроизоляции набиваем на потолок обрешетку.
• К поверхности потолка с использованием полиуретановой клей-пены крепим пенопластовые или полистирольные панели. Каждую панель дополнительно фиксируем пластиковыми дюбель-зонтами.
• Пароизоляционную пленку крепим степлером к обрешетке, после чего выполняем подшивку потолка досками или плитами ОСБ. Зазор между подшивкой и утеплителем оставляем не менее 10-15 мм.

Процесс подшивки потолочного перекрытия

Обратите внимание! Иногда при использовании пенопласта или пенополистирола отказываются от пароизоляции, но делать этого не следует. Даже при задействовании в работе синтетических материалов есть риск накопления влаги в слое утеплителя.

Заключение

Мы надеемся, что вопросы о том, чем утеплить межэтажное перекрытие в деревянном доме и как это сделать самостоятельно, после прочтения данного материала у вас возникать не будут. Ну, а если какие-то нюансы потребуют пояснения, то рекомендуем перед началом работы просмотреть видео в этой статье (см.также статью «Пароизоляция для пола в деревянном доме: поэтапное обустройство. Укладка первого и второго слоя»).

Утепление межэтажного перекрытия по деревянным балкам, бетонных плит в частном доме

Чтобы избежать теплопотерь и чрезмерной влажности в доме еще на этапе строительства здания в обязательном порядке выполняется утепление перекрытий. Как следствие, уменьшаются затраты на отопление во время последующей эксплуатации строения при обеспечении комфортных условий проживания.

Особое внимание при этом уделяется балкам, которые необходимо должным образом защитить от воздействия многих факторов. Для этого подбирается подходящий утеплитель и соблюдается определенная последовательность выполнения работ.

Выбираем теплоизоляционный материал

Прежде чем приступить к выполнению работ, следует выбрать подходящий утеплитель. Состав и форма используемого теплоизоляционного материала во многом будут определять последовательность выполнения работ и конечный эффект.

Предпочтение может быть отдано:

• вате;
• пенопласту;
• насыпным материалам;
• пеноплексу.

Вата

Может иметь различный состав. Поставляется в виде рулона или пласта и может плотно прилегать к балкам. Наибольшее распространение получили:

• минеральная, предпочтительно с волокнистой структурой;
• шлаковая;
• базальтовая, изготавливаемая из горных пород и специальных связующих элементов;
• стекловата, при производстве которой используют стекло или стеклянную крошку.

Вата различного типа отличается:

• низкой теплопроводностью;
• отличным шумопоглощением;
• высоким уровнем пожаробезопасности;
• гигиеничностью;
• экологичностью;
• устойчивостью к воздействию плесневого грибка, насекомых, бактерий.

При выполнении работ необходимо учитывать высокую степень чувствительности ваты к воздействию влаги.

Несоблюдение технологии может привести к снижению теплоизолирующих свойств. Укладку утеплителя следует производить на пароизоляционный материал.

Пенопласт

Материал белого цвета, отличающийся высокими теплоизоляционными свойствами благодаря большой концентрации воздушных пузырьков в его структуре. Пенопласт характеризуется:

• низкой стоимостью;
• простотой выполнения монтажных работ;
• низким коэффициентом теплопроводности;
• стойкостью к температурным колебаниям;
• антимикробными свойствами;
• водонепроницаемостью.

Такой теплоизоляционный материал является негорючим. Именно поэтому при выполнении работ в частном доме с печным отоплением следует обязательно учитывать эту особенность плиты.

Расчет требуемого количества плит производится исходя из рабочей площади потолочного основания. При этом важно учесть количество слоев, которые планируется уложить, и площадь одного листа, обязательно предусмотрев небольшой запас (около 5%). Толщина плит напрямую зависит от климатической зоны и конструктивных особенностей конкретного строения.

Насыпной материал

Наиболее распространенным является насыпной утеплитель – керамзит. Его получают путем термической обработки натуральной сланцевой глины в специальных печах. За счет непрерывного вращения глина вспенивается, постепенно приобретая твердую закаленную поверхность.

Как следствие, керамзит отличается:

• превосходной звуко- и теплоизоляцией;
• малым весом;
• пожарной безопасностью;
• стойкостью к гниению и разложению;
• экологической безопасностью.

Однако следует обязательно учитывать ряд особенностей, решив использовать его между этажами. Засыпка материала должна производиться на подложку из-за присутствия большого количества пыли и крошек.

Толщина слоя должна быть около 10 – 20 см. Стоит обязательно предусмотреть наличие гидроизоляционного слоя для предотвращения намокания керамзита. Если этого не сделать, керамзит потом будет долго сохнуть.

Производители предлагают керамзит в виде щебня, гравия и песка. Для засыпки между балок можно использовать только гравий. Керамзит такого типа имеет характерную форму (округлую или продолговатую) с размером зерна 0,1 – 0,2 см.

Еще одним доступным насыпным теплоизоляционным материалом можно назвать опилки, преимуществами которых являются:

• натуральность;
• отсутствие в составе токсичных примесей, способных оказать негативное воздействие на организм;
• малый вес;
• доступность для всех групп потребителей.

Однако горючесть резко снижает интерес к опилкам при выборе потолочного теплоизоляционного материала.

Пеноплекс

Обладает высокими теплоизоляционными свойствами и простотой монтажа. Он экологически безопасен, что делает возможным его использование для утепления перекрытия в жилых зданиях.

Пеноплекс изготавливается в форме плит из экструзионного пенополистирола, к которому для придания необходимых свойств дополнительно клеится цемент-стружечный слой. Материал имеет:

• низкую теплопроводность;
• нулевое водопоглощение;
• высокую механическую прочность;
• небольшой вес.

Пеноплекс способен сохранить свои свойства даже при периодическом замораживании и оттаивании.

Закладывая его между этажами в доме, который эксплуатируется лишь время от времени, можно снизить теплопотери на долгое время.

Может использоваться для теплоизоляции перекрытий различного типа, в том числе железобетонных плит.

Деревянные балки

Преимущество деревянных перекрытий заключается в простоте выполнения монтажных работ и доступности. Древесина отличается небольшой теплопроводностью, что способствует снижению теплопотерь во время последующей эксплуатации строения.

Работы по теплоизоляции перекрытия выполняются в определенной последовательности.

Подготовительные работы

Подготовка заключается в тщательном осмотре всех элементов с целью выявления грибка, жука-короеда или иных проблем. При наличии черных следов или проточин нужно обязательно произвести обработку пораженных участков специальными средствами.

Только после этого можно приступать к утеплению деревянных перекрытий. Также при необходимости выполняется усиление балок.

Гидроизоляционные работы

На этом этапе предпочтительно использовать супердиффузионную мембрану, а не гидроизоляционную пленку. Мембрана способна стать преградой на пути воды, но позволит «пройти» пару. Гидроизоляционный материал должен покрывать всю защищаемую поверхность.

Балкам стоит уделить особое внимание. Для этого производится их оборачивание гидроизоляционной пленкой. Чтобы обеспечить естественное просушивание древесины обязательно оставляем 10-15 мм с каждого края свободными.

Монтаж теплоизоляционного материала

Плиты пенопласта фиксируются специальными метизами или жидкими гвоздями. Для крепления ваты можно использовать проволоку.

Если в качестве теплоизоляционного материала выбран пеноплекс, то крепление по балкам производится аналогично пенопласту.

Насыпной материал просто разравнивается.

После того как фиксация утеплителя будет завершена, можно приступать к чистовой отделке.

Утепление других перекрытий

Последовательность выполнения работ зависит не только от того, какой используется утеплитель. Следует обязательно учитывать вид материала, используемого при изготовлении потолочного перекрытия в доме и место, где проводятся работы.

Бетонное основание

Теплоизоляцию бетонных перекрытий предпочтительно выполнять с помощью жесткого материала. Его фиксируют клеем или специальными дюбелями.

При использовании мягких материалов в обязательном порядке набиваются деревянные рейки или монтируется оцинкованный профиль.

Потолочное перекрытие

Теплоизоляцию потолочного перекрытия можно производить с двух сторон:

• со стороны жилого помещения;
• со стороны чердака.

При выполнении работ со стороны чердака можно использовать все доступные виды теплоизоляционных материалов, в том числе и насыпные. Со стороны жилых комнат утепление производится с помощью плит и ваты.

Чердак

Чердачное перекрытие можно утеплять всеми вышеперечисленными материалами. Если планируется эксплуатация чердачного помещения, стоит обязательно предусмотреть устройство чернового пола.

До начала работ следует обязательно проконтролировать состояние стропил и фронтонов, а также произвести утепление крыши.

Перекрытие Описание, виды, применение в строительстве

Пол является основой многоэтажных зданий и одним из важнейших элементов строительных конструкций. Они представляют собой горизонтальные несущие конструкции, которые делят здание на этажи, обеспечивают пространственную жесткость, тепло- и звукоизоляцию помещений.

Полы выполняют как несущую, так и ограждающую функции, и состоят из несущей части, передающей нагрузки на стены или отдельные опоры, и ограждающей части, включающей полы и перекрытия.

Для получения дополнительной информации см. наш раздел о перекрывающихся конструкциях .

Напольные покрытия можно классифицировать по нескольким критериям.

В зависимости от расположения в здании

Межэтажное перекрытие делит здание на этажи.

Мансардный этаж отделяет мансардный этаж от остальной части здания.

Подвал , подвал перекрытие отделяет помещения подвала и первого этажа от жилых/служебных помещений в здании.

По технологии строительства

Сборный пол состоит из нескольких элементов: балок и наполнителей.

Монолитные перекрытия представляют собой прочные конструкции, которые могут быть простыми и легкими в зависимости от их назначения и используемых материалов.

Сборно-монолитный пол .

В зависимости от конструктивного решения

Балка внахлест. Основным несущим элементом является балка, на которую укладывают элементы заполнения, такие как профнастил, обрешетка и т.п.

Перекрытие состоит из несущих плит и настила, поддерживаемых вертикальными несущими опорами здания или стропилами и балками.

Безбалочное перекрытие состоит из плиты, соединенной с вертикальным несущим капиталом.

В зависимости от материала основных несущих элементов

Железобетон Перекрытия — железобетонные плиты.

Газобетон — Балки, плиты.

Деревянный — Брус.

Сталь — Балки, несъемная опалубка.

По форме

Плоский внахлест — широко используется.

Арочные, сводчатые, остроконечные — обычно встречаются в каменных домах.

В зависимости от назначения отдельных помещений и соответствующих физико-технических характеристик

Утепленный перекрытие — над или под холодильной камерой или над открытым пространством.

Неутепленные Перекрытия — межэтажные, над отапливаемыми или утепленными помещениями.

Водонепроницаемое перекрытие – для помещений с повышенной влажностью или, наоборот, для изоляции помещений от внешней влаги.

Огнестойкое перекрытие.

Герметичное перекрытие — для помещений специального назначения, лабораторий, производственных помещений и т.п.

Перекрытие звукоизоляционное .

Независимо от расположения перекрытия в здании его конструктивное решение должно быть экономически и технологически обоснованным.

Деревянные балки перекрытий: виды, метод расчета прогиба

Важным этапом строительства любого здания является устройство межэтажных перекрытий. Они распределяют вес вышележащих элементов здания, таких как крыша и стены, а также коммуникаций и деталей интерьера верхних этажей. Чтобы выдерживать немалую нагрузку, необходимы крепкие полы. В статье мы расскажем, какие виды балок используются для разных частей здания, и рассмотрим, как правильно рассчитать нагрузку и длину балочных перекрытий.

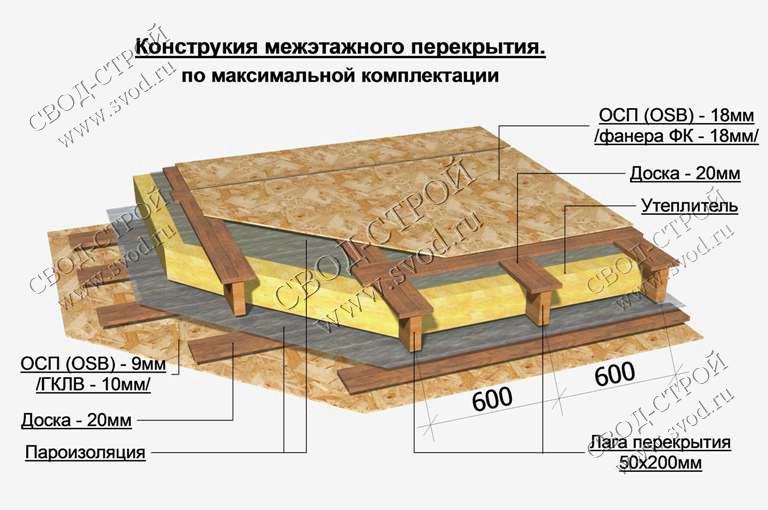

Межэтажное перекрытие с деревянными балками

Содержание артикула

• 1 Типы перекрытий
• 2 Типы деревянных балок
  • 2.1 Массивные балки
  • 2.2 Клееный брус 901 25
  • 2.3 Двутавры
• 3 Секция балок
• 4 Расчет нагрузки и размеров деревянных балок
• 5 Устройство перекрытий
• 6 Преимущества и недостатки деревянных балок

Типы перекрытий

Перекрытие – горизонтальная несущая конструкция из балок, разделяющая здание по высоте на функциональные зоны или этажи и поддерживающая прочность всей конструкции. При строительстве дома применяют следующие типы полов:

• цокольный или цокольный этаж;
• межэтажное перекрытие;
• мансардный этаж.

Мансардный этаж

Естественно, самыми прочными являются металлические балки в виде швеллера, уголка или двутавра, изготовленные из высокопрочной стали. Их лучше использовать для цокольных плит, так как они несут наибольшую нагрузку. Длинные пролеты с большим расстоянием между балками могут быть выполнены из стальных балок. Они устойчивы к механическим повреждениям и гниению. Однако из-за большого веса с ними сложно работать, а высокая цена металла удорожает строительство.

Железобетонные балки перекрытий выдерживают большие нагрузки и подходят для строительства многоэтажных домов. Но для их установки понадобится специальное оборудование.

В основном при строительстве частных домов для перекрытий используют деревянные балки. Дерево – надежный и экологически чистый материал, который не нанесет вреда жильцам дома. Деревянные балки относительно недороги и имеют малый вес по сравнению с предыдущими видами, поэтому их легко монтировать. Однако дерево легко воспламеняется, подвержено гниению и поражению короедом, поэтому требует предварительной обработки.

Типы деревянных балок

Деревянные балки различаются по размеру, поперечному сечению, способу изготовления и типу древесины, из которой они изготовлены. От выбора деревянных балок зависит надежность и прочность конструкции. В зависимости от расстояния между стенами и предполагаемой нагрузки на перекрытия применяют доску или брус из массива дерева, либо клееные изделия.

Разновидности деревянных балок

Массивные балки

Балки из массивной древесины менее долговечны, чем клееные или двутавровые балки. Поэтому их длина не должна превышать 6 метров. Часто для увеличения прочности строители соединяют доски на месте. Их стягивают болтами и гайками с резиновыми или пластиковыми прокладками для предотвращения образования влаги и ржавчины на крепежных элементах.

Клееный брус

Клееный брус изготавливается путем склеивания нескольких частей. Балки из этого материала способны выдерживать высокие нагрузки, поэтому их можно использовать при возведении перекрытий длиной до 14 метров. Из такого бруса можно делать фигурные перекрытия для арок.

Такие изделия имеют и недостатки. При изготовлении могут использоваться некачественные пиломатериалы, поэтому со временем возможна усадка брусового перекрытия. Кроме того, клееный брус значительно дороже цельного. Чтобы более эффективно использовать средства, выделенные на строительство, необходимо правильно рассчитать нагрузку и длину балок.

Клееный брус аналогичного сечения с обычным имеет большую прочность

Балки перекрытий изготавливают из хвойных пород, но также часто используют дуб, акацию, клен и другие деревья. Главное условие, необходимое для прочности конструкции – влажность не более 12-14%. Некоторые виды продукции представлены в таблице ниже.

Двутавры

Преимуществами двутавров являются универсальность, простота монтажа и высокая прочность. Они сохраняют свои параметры при больших нагрузках без вспомогательных конструкций для усиления.

Устройство двутавра

Двутавр изготавливают из хорошо просушенных строганных или клееных брусов, прочной клееной водостойкой фанеры или плит OSB, на основе огнеупорного и влагостойкого клея. Поэтому деревянный двутавр не требует пропитки специальными составами и легко пилится. Однако из-за сложной технологии изготовления их редко применяют для устройств перекрытия.

Двутавр из ОСП (ОСП)

Соединение двутавров между собой

Все виды продукции имеют свой ассортимент. Ассортимент – это выбор различной готовой продукции по маркам, профилям или размерам. Часто в таблице содержится дополнительная информация о прочности, весе и т. д.

Сечение балок

На прочность пола также влияет поперечное сечение балки. По типу сечения включают следующие виды пиломатериалов:

• прямоугольный;
• кв.;
• патрон;
• овал;
• Двутавр.

Наиболее распространены прямоугольные балки. Их легко монтировать и такие брусья послужат лагами для обустройства полов. При монтаже прямоугольных балок их устанавливают вертикально широкой частью, так как прочность конструкции увеличивается с увеличением высоты.

Для чердачных перекрытий часто используют оцилиндрованный брус или оцилиндрованное бревно. Такие балки обладают хорошей прочностью и устойчивостью к прогибам.

Самыми прочными и функциональными являются двутавры.

Расчет нагрузки и размеров деревянных балок

Перед возведением здания необходимо произвести расчет нагрузки и длины балочных перекрытий. Для наилучшей прочности перекрытия при строительстве нужно использовать деревянные балки с запасом прочности чуть больше расчетного.

Выбор ширины или толщины балки в зависимости от длины

Для правильного расчета нагрузки на балку перекрытия необходимо:

1. Знать расстояние между стенами и шаг между балками.
2. Рассчитайте постоянную нагрузку от массы балок, утеплителя и материалов, из которых сделаны пол и потолок.

   Для расчета необходимо добавить удельный вес на квадратный метр. метр всех строительных материалов

3. Временная нагрузка. Сюда входит масса мебели и людей в здании. Как правило, считается равным 150 кг/м ² .
4. Расчет расчетной нагрузки на метр ² перекрытия (сумма временных и постоянных показателей).

Так как для расчета нужно знать нагрузку на погонный метр, то необходимо расчетную нагрузку 1 м ² умножить на расстояние между балками. Далее полученную цифру умножают на квадрат расстояния между несущими стенами и делят на 8. Так рассчитывается нагрузка балочного перекрытия.

Mmax = (q * L ² )/8

Где:

• q — полная загрузка на кв.м;
• L ² — квадрат расстояния между стенами.

При проектировании каркаса перекрытия необходимо обращать внимание на пространственную жесткость, которая во многом зависит от показателей прогиба балочного перекрытия.

Расчет деревянной балки на прогиб проводят по формуле: Вт = Mmax / R , где M – максимальная нагрузка, а R – сопротивление древесины из СП 64.13330.2017 от 2017 г. (действующая редакция СНиП II-25-80). Для древесины 2 сорта она считается равной 130 кг/см2.

Из формулы W = b * h ² /6, зная показатель степени W вычисляем сечение перекрытия. Достаточно указать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Прогиб деревянного перекрытия под расчетной нагрузкой не должен быть более отношения к длине балки 1:350 для цокольных и межэтажных перекрытий, а для чердачных и мансардных перекрытий — 1:250.

Размер балок зависит от расстояния между несущими стенами. Чтобы определить необходимую длину бруса, прибавьте к этому значению 40 см, примерно по 15–20 см с каждой стороны. Профессиональные строители рекомендуют для устройств перекрытия использовать балки сечением, равным 4–5% длины пролета.

Устройство пола

Чтобы здание прослужило долго, балочные перекрытия должны соответствовать высокому уровню прочности. Иметь хорошую звуко- и теплоизоляцию и хорошую вентиляцию.

При монтаже деревянных балок чаще всего используется маячный метод монтажа. Сначала монтируются крайние балки, а затем промежуточные. Чтобы не ошибиться во время работы, используйте уровень. В случае перепада высот балки можно выровнять, подложив под торцы планки, пропитанные битумной грунтовкой.

Перед началом монтажа балки сращиваются или обрезаются до нужного размера. Сращивание балок из бруса по длине обычно осуществляется методом «шпоночный паз». Для этого концы балок спиливают на 1/2 толщины и один конец заглубляют в толщу другого. Затем фиксируются суставы.

Сращивание двух балок

Расстояние между деревянными балками должно быть не менее 60 см и не более 1 метра. В конструкции из бревен или клееного бруса шаг делают больше, чем в дощатых перекрытиях. При устройстве мансардного этажа расстояние между дымоходом и балками должно быть не менее 40 сантиметров.

Для прочности каркаса концы балок заглубляют в несущую стену не менее чем на 15 см. Для двутавров это значение можно уменьшить до 7 см. Пазы замазываются раствором или пеной. Концы можно крепить к стенам стальными стяжками. В местах опор на балки делается гидроизоляция.

Гидроизоляция балок в местах опор обязательна

Преимущества и недостатки деревянных балок

Использование деревянных балок в строительстве зданий, в отличие от других видов, характеризуется следующими преимуществами:

• доступная цена;
• удобство доставки на строительную площадку;
• возможность установки без применения специального оборудования;
• Экологическая безопасность;
• ремонтопригодность.
