Монтаж ендовы при кровле металлочерепицей: Устройство ендовы металлочерепицы: пошаговая инструкция

Содержание

Устройство ендовы на крыше из металлочерепицы

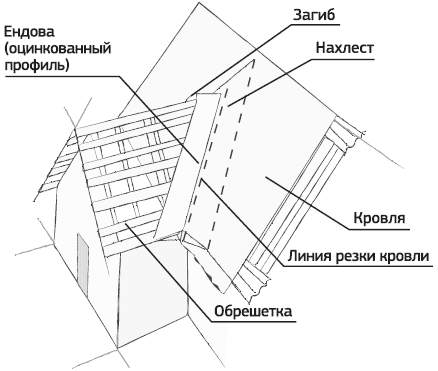

Ендова – внутренний угол кровли, образующийся при соединении двух скатов. По разжелобку стекает большое количество осадков, поэтому это место должно быть герметично и надежно обустроено.

Оформляется этот элемент крыши при помощи двух ендовых планок – нижней и верхней, первая монтируется до укладки металлочерепицы, вторая – над ней.


depositphotos

  • Шаг 1. Подготовка основания

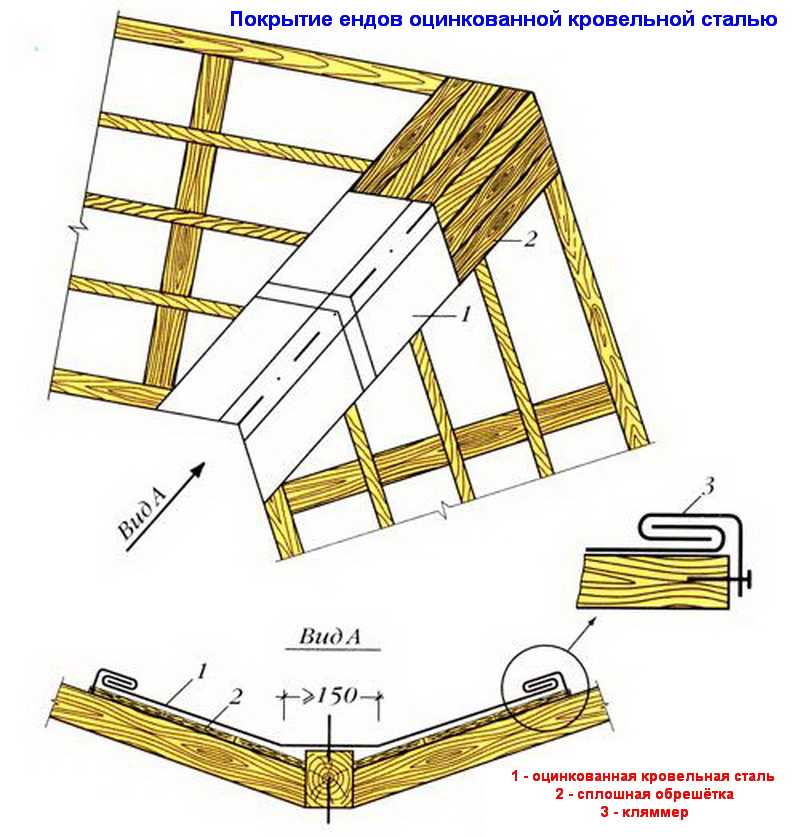

    Основание под ендову делают из сплошной обрешетки. Доски располагаются вдоль линии соединения скатов с зазорами в 2 см для проветривания, на одном уровне с остальной обрешеткой.

    О вентиляции кровли из металлочерепицей смотрите по ссылке.

  • Шаг 2. Крепление карнизной планки

    Нижняя кромка обрешетки защищается общей карнизной планкой, которую для углового соединения вырезают по форме стыка.

  • Шаг 3. Монтаж нижних ендовых планок вдоль разжелобка

    После защиты нижнего края обрешетки карнизной планкой приступают к монтажу нижней ендовой планки. Делают это снизу вверх, чтобы при соединении элементов образовывались герметичные нахлесты, в которые вода не попадет при стекании. Крепят планку по краям, к деревянной обрешетке оцинкованными саморезами.

    Край первой планки ендовы вырезают по форме карнизного стыка скатов. По всей длине нижних ендовых планок вдоль их центральной оси маркером проводят две линии, отступив от сгиба по 10 см в каждую сторону. Это границы, за которые не будут заходить листы металлочерепицы.

    Ширина открытой полосы нижней ендовы должна составлять 20 см. Вдоль размеченной граничной линии с двух сторон можно уложить универсальный уплотнитель, он станет дополнительной гарантией герметичности конструкции.

  • Шаг 4. Укладка листов металлочерепицы

    Сначала от фронтона крепят целые листы, которые не требуют резки. Подробная инструкция по монтажу металлочерепицы. Затем производят измерение, разметку и нарезку листов, непосредственно прилегающих к ендове.

    • Для того чтобы вырезать угол на листе металлочерепицы, понадобиться определить две величины: глубину и высоту выреза. Отсчет расстояния ведется от отмеченной на планке ендовы граничной линии, за которую листы металлочерепицы не будут заходить.
    • Для определения глубины выреза измеряют расстояние от уложенного края целого листа металлочерепицы до места соединения граничной линии с карнизом.
    • Высоту выреза определяют следующим образом. От уложенного края целого листа в сторону ендовы отмеряют ширину листа металлочерепицы, который готовится к укладке.
    • Отмечают на ендовой планке точку пересечения предполагаемого листа с граничной линией разметки, за которую покрытие заходить не должно.
    • Точку проецируют на уложенный ранее целый лист (линией параллельной карнизу) и измеряют расстояние от нее вниз до карниза. Эта величина является высотой выреза на новом листе.

    Нарезку металлочерепицы производят внизу на ровном основании: отмечают глубину и высоту выреза, соединяют эти точки прямой линией, отрезают специальным инструментом, кромку среза закрашивают во избежание коррозии. Читайте чем можно резать металлочерепицу.

  • Шаг 5. Установка верхней ендовы

    Срез металлочерепицы поверх разжелобка накрывают планками верхней ендовы, которые монтируют снизу вверх, с нахлестом один на другой 10 см, фиксируя кровельными саморезами.

Правильное обустройство ендов обеспечит достаточную герметичность углового стыка, а доборные элементы для металлочерепицы придадут крыше аккуратный вид.

Правила монтажа металлочерепицы Grand Line Kvinta Uno на стыках скатов и обход препятствий

  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. org/ListItem»>Правила монтажа на стыках скатов и обход препятствий

Монтаж на стыках скатов

Устройство ендовы, проходящей по всей длине ската

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Нижний край ендовы выводится и укладывается на край карнизной планки, верхняя часть заводится под конек.

Крепление планки нижней ендовы производите при помощи кляммеров или кровельных саморезов.

Как планку ендовы, так и листы металлочерепицы на подходе к ендове необходимо крепить не ближе чем 250 мм от оси ендовы.

При горизонтальном стыке ендов, в зависимости от угла наклона кровли, нахлест должен составлять не менее 200 мм. Края бортов ендовы загните вовнутрь до необходимого угла, чтобы листы металлочерепицы легли ровно.

Между нижней ендовой и металлочерепицей, вдоль бортов ендовы проложите универсальный самоклеющийся универсальный уплотнитель или ПСУЛ.

Листы металлочерепицы разместите и обрежьте так, чтобы они не доходили до оси ендовы на 80-100 мм.

Для более эстетичного внешнего вида можно использовать планку ендовы верхней. Планка ендовы верхней крепится к гребням примыкающих к ней листов металлочерепицы. Если дом находится в лесу, под нижнюю ендову могут попадать листья и мусор, что может затруднить сток воды. Время от времени необходимо снимать верхнюю планку ендовы и прочищать сток.

Внимание! Для монтажа верхней планки ендовы используйте саморезы 5,5х19 (4.8х19 мм) или заклепки с шагом 400-600 мм без применения уплотнителя.

Слуховое окно с фронтоном, нижняя ендова выводится на кровлю

Под планки ендовы нижней, рекомендуется усилить обрешетку – добавить дополнительную доску между штатными досками обрешетки.

Смонтируйте на карниз слухового окна карнизную планку.

Лист, примыкающий к боковой стене слухового окна, обрежьте сверху так, чтобы линия реза была на 200 мм выше выхода ендовы на скат. Сделайте вырезы для точного примыкания листа к боковой и передней стенкам слухового окна.

Смонтируйте планки ендовы нижней, подогнав ее нижнюю часть по карнизу и по линии выхода на скат. Допускается слегка подрихтовать край ендовы
и лист металлочерепицы киянкой для более плотного прилегания.

Над слуховым окном планки ендовы нижней состыкуйте фальцевым швом или простым наложением, с применением саморезов и герметика.

Нижнюю планку обрежьте по линии карниза и выхода на скат.

Для более плотного примыкания к нижнему листу придайте планке ендовы нижней необходимую форму на краю, выходящем на скат.

Первый лист основного ската с косым резом накладывается на ранее смонтированный так, чтобы он закрывал выход ендовы на скат.

Боковое примыкание металлочерепицы к стене

Выведете и зафиксируйте гидроизоляцию на стену на 150 мм.

Приложите планку примыкания с планкой в штробу к стене и отметьте линию штробы и места крепления планки в штробу.

Внимание! Важно чтобы саморез находился выше планки примыкания, оставляя место для свободного хода основной планки примыкания при вероятном смещении крыши относительно стены.

Если необходимо, сделайте штробу глубиной не менее 15 мм. Просверлите отверстия в намеченных местах, вставьте дюбеля.

Между металлочерепицей и планкой примыкания уложите универсальный уплотнитель или ПСУЛ.

Смонтируйте планку примыкания, закрепив ее кровельными саморезами к металлочерепице с шагом 350 мм в гребни волн.

Смонтируйте планку в штробу или в накладку по намеченной линии так, чтобы она плотно прижимала планку примыкания. Заложите герметик в штробу или в специальный отгиб на планке внакладку, как показано на рисунке.

Для вариантов примыкания, когда металлочерепица подходит к стене неудачно, возможно использование нестандартной страховочной планки.

Верхнее примыкание металлочерепицы к стене

Доска крайней обрешетки и листы металлочерепицы монтируются так, чтобы между ними и стеной оставался вент продух 60-80 мм.

В случаях, когда высока вероятность задувания снега в подкровельное пространство установите аэроэлемент конька под планкой примыкания с выводом на стену.

Разогните планку примыкания до необходимого угла. Далее монтируйте узел по аналогии с боковым примыканием.

Изломы кровли

Убедитесь в надежном монтаже гидроизоляции в местах изломов. Доски обрешетки в месте излома должны быть максимально приближены друг к другу.

Лист металлочерепицы, накрывающий излом, должен немного выступать над изломом, закрывая, таким образом, место излома.

Для внешнего излома в качестве сопрягающего элемента можно использовать карнизную планку. При обратном изломе в качестве сопрягающего элемента можно применить планку примыкания. Между листом черепицы и сопрягающим элементом необходимо проложить универсальный уплотнитель.

Обход препятствий

Обвод трубы шириной менее 80 см

Выведете гидроизоляцию на 150 мм на трубу и приклейте к трубе односторонней соединительной лентой.

Обрежьте примыкающие к трубе листы немного выше трубы так, чтобы расстояние до трубы было не менее 150 мм, и рез находился над ступенью металлочерепицы. Оставшиеся части листов используются для продолжения монтажа с добавлением одномодульных листов.

Подготовьте верхний, нижний и боковые элементы из планки примыкания или из плоского листа. Между элементами обвода и металлочерепицей смонтируйте универсальный уплотнитель или ПСУЛ.

Нижнюю часть фартука подведите к трубе и зафиксируйте саморезами. Боковые части фартука смонтируйте поверх нижней планки и зафиксируйте саморезами.

Стыковка боковых частей к нижней части фартука выполняется одинарным фальцем.

Для более плотного примыкания придайте необходимую форму той части планки, которая накрывается металлочерепицей.

Верхние части стыков фартука загните киянкой к трубе как показано на рисунке.

Листы металлочерепицы смонтируйте поверх верхней горизонтальной части фартука.

По верхней вертикальной части фартука смонтируйте планку примыкания внакладку или планку примыкания в штробу, аналогично примыканию к стене.

Внимание! Вставлять верхний элемент обхода трубы в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Обвод трубы шириной более 80 см

Для такой трубы потребуется два дополнительных ската, покрытых металлочерепицей, с ендовами с выходом на скат. Если труба неширокая скаты можно сделать из плоского листа.

Обвод трубы, расположенной рядом с коньком и на коньке

Если труба находится недалеко от конька, верхняя планка может быть заведена под конек. В этом случае обрезать сверху примыкающие к трубе листы не требуется.

Подготовьте верхнюю планку фартука так, чтобы размер ее полки позволял ей зайти под конек на 8-10 см. Для ее изготовления используйте плоский лист, соответствующих размеров.

Верхняя планка накладывается на листы металлочерепицы, установленные до конька, фиксируется кровельными саморезами и стыкуется с боковыми частями фартука как описано выше.

Если труба расположена непосредственно на коньке готовится два нижних и четыре боковых элемента. На коньке боковые элементы стыкуются с перехлестом.

Монтаж снегозадержателей

Используйте трубчатые снегозадержатели. Для металлочерепицы они наиболее эффективны и надежны.

Подробные рекомендации по установке описаны в прилагаемых инструкциях.

Снегозадержатели устанавливайте в линию, параллельно карнизу, на уровне несущей стены. А так же над мансардными окнами, печными и вентиляционными трубами.

Обратите особое внимание на расчет необходимого количества рядов снегозадержания в зависимости от параметров кровли и вашего снегового района.

Кронштейны крепите строго в низ волны, под ступенькой (основное место крепления листов) к штатным доскам шаговой обрешетки, усиленным дополнительными досками в соответствии с приведенным рисунком.

Трубы снегозадержателя можно обрезать с помощью электролобзика или ножовки по металлу.

Монтаж мансардных окон

Правила монтажа мансардных окон подробно описаны в инструкциях производителей.

Листы, примыкающие к окну обрезаются так, чтобы нижняя часть листов не доходила до окна на 60-100 мм. Верхняя часть обрезается так, чтобы сделать замковое соединение с нижней частью и обрезанные края должны нависать над желобком оклада не доходя до оконной рамы на 20-50 мм.

Обрезанный край металлочерепицы сверху и по бокам окна можно закрыть Мансардной планкой.

Внимание! Вставлять фартук оклада мансардного окна в разрез на листе металлочерепицы настоятельно не рекомендуется! По краям надрезов остаются отверстия, которые могут стать причиной протечек.

Кровельная вентиляция и проходки

Монтаж вентиляционных элементов и проходок производится строго по рекомендациям производителей.

Особое внимание необходимо уделить проходу труб через кровельный пирог. Проход через пароизоляцию герметично проклеивается специальным скотчем.

Для прохода через гидроизоляцию используйте уплотнитель гидрозатвора в комплекте проходного элемента. Если такой элемент отсутствует, проход можно выполнить с помощью обрезков мембраны и соединительной ленты.

Для случаев, когда выход расположен рядом с коньком можно использовать следующую схему установки:

  • Подготовьте площадку из плоского листа, ширина которой накрывает 3 волны, а длина позволяет завести ее под конек от ступени, ближайшей к месту выхода трубы.
  • На площадке устанавливается стандартный проходной элемент для плоских кровельных материалов (например Vilpe Classic).
  • Между площадкой и металлочерепицей необходимо проложить ПСУЛ или универсальный уплотнитель.
  • Правила монтажа металлочерепицы
  • Правила монтажа на стыках скатов и обход препятствий
  • Контроль качества монтажа и рекомендации по уходу
  1. Главная
  2. Инструкции
  3. Инструкция по монтажу металлочерепицы Grand Line Kvinta Uno
  4. Правила монтажа на стыках скатов и обход препятствий

Mastering Roof Inspections: Flashing, Part 5

Кентон Шепард и Ник Громико, CMI®





как специалисты по страхованию и кровельным работам , как распознать надлежащие и ненадлежащие условия при осмотре крутых скатов жилых крыш. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



ИЗМЕНЕНИЯ НАКЛОНА или НАПРАВЛЕНИЯ КРЫШИ

Как вы знаете, IRC требует установки оклада в местах, где крыша меняет наклон или направление. Мы рассмотрим некоторые примеры этих областей более подробно.

ВАЛЛЫ



Впадины образуются в месте соединения двух скатов крыши. Долины особенно подвержены протечкам по двум причинам:

  • во-первых, комбинированный сток с обоих скатов крыши концентрируется в долине; и
  • во-вторых, материалы кровельного покрытия прерываются изменением направления крыши.

Существует два основных типа ендов: открытые и закрытые.

Открытые долины

Открытые долины не зависят от материала кровельного покрытия, чтобы предотвратить проникновение стока в долину. Вместо этого долина облицована металлическим фартуком. Материал кровельного покрытия удерживается на расстоянии от 2 до 6 дюймов с каждой стороны от центральной линии, так что часть обшивки видна.





Вы можете увидеть несколько домов с открытыми ендовами, покрытыми рулонной крышей или чем-то подобным. Эти долины не будут длиться так долго, как долины, облицованные металлическим фартуком, поэтому это условие должно быть упомянуто в вашем отчете.

Если футеровка ендовы не повреждена или срок ее службы не приближается к концу, вы не будете рекомендовать замену, поскольку на самом деле это проблема качества, а не дефект.

Прошивка может быть не обжатой, как на этой фотографии…

 …или тип, который имеет гофру по центру, помогающую препятствовать быстротекущему стоку течь через долину и подниматься под кровельный материал на соседнем склоне, называемый «поперечным смывом».

Металлочерепица Valley может иметь другие профили, в зависимости от используемых материалов кровельного покрытия.

Преимущество открытых канав заключается в том, что мусор уносится легче, чем в закрытых канавах. Вот пример открытой долины, которая практически является закрытой долиной! Вы можете видеть, что этот тип долины легко задерживает мусор.

Вот открытая долина, которая ЯВЛЯЕТСЯ закрытой! Вы никогда не знаете, что вы можете найти!





Вы можете увидеть похожие кровельные материалы с разными типами ендовы, установленными с использованием различных методов.







Вы, вероятно, не будете знать метод, рекомендованный производителем, и вам просто нужно будет руководствоваться здравым смыслом, чтобы решить, предотвратит ли используемый метод гидроизоляции ендовы утечку.

Если вы видите разветвление, которое выглядит неправильно, но вы не уверены, что оно неисправно, ваш отчет должен включать описание отказа от правильной установки и рекомендацию осмотра специалистом.

Закрытые ендовы

Закрытые ендовы — это ендовы, в которых в ендове не видно отливов. В настоящей закрытой долине кровельный материал сплошной поперек долины и защищает ее от проникновения влаги.

Но с некоторыми типами кровельных материалов, такими как шифер и черепица, металлическая ендова может по-прежнему быть основным гидроизоляционным барьером, но может быть не видна под материалом кровельного покрытия.

Термины могут сбивать с толку. Называет ли кто-то ее «открытой» или «закрытой» долиной, не так уж важно. Что действительно важно, так это то, что вы понимаете различные методы, используемые для создания долин, и то, как эти методы могут потерпеть неудачу. Если вы поймете слабое место материалов и методов, то будете знать, где искать неудачу.





Закрытые ендовы не обязательно должны иметь металлический отлив, но они должны иметь дополнительную подстилку, выстилающую ендову, предпочтительно пару слоев рулонной кровли.

Обычно можно увидеть, было ли это сделано, если внимательно посмотреть на нижний край долины.



Установка металлической крыши шаг за шагом

Что нужно для установки металлической крыши?

Качественный монтаж металлической кровли невозможно выполнить без наличия специального инструмента. Для каждого типа металлической кровли могут потребоваться различные инструменты и материалы. Однако есть общий список, который мы рассмотрим ниже.

Необходимые инструменты

Для установки металлической кровли может понадобиться множество приспособлений. Каждый из них выполняет свою функцию и незаменим в той или иной ситуации. Наличие всех необходимых инструментов позволит правильно установить металлочерепицу. Давайте рассмотрим самые необходимые инструменты для монтажа крыши.

Дрель. Незаменимый инструмент для крепления металлических панелей. С его помощью можно быстро и удобно закрепить все саморезы, не прикладывая сильных физических усилий.

Уровень. Исходя из названия становится понятно, что уровень используется для определения уклона поверхности. С его помощью металлические панели устанавливаются на необходимом уровне. Существует множество разновидностей этого инструмента.

Рулетка незаменимый инструмент для каждого строителя. Он используется для всех измерений. Без этого приспособления не обойтись, если вы хотите выполнить качественный монтаж металлической кровли.

Ножницы по металлу. Название этого устройства полностью раскрывает его функции. Ножницы по металлу используются для обрезки металлических панелей, кромок и других металлических деталей, используемых при установке металлической кровли.

Ножницы для резки металла  — электрический аналог ножниц по металлу. Его отличительной чертой является способность ровно отрезать часть металлического листа. Если вам нужно отрезать небольшой кусок металла, то лучше воспользоваться ножницами по металлу.

Ножницы станут незаменимым помощником, если вам нужно разрезать что-то кроме металлических листов. Применяется для обрезки краев слоя утеплителя при укладке металлической кровли. С помощью этого инструмента легко открывать упаковки с материалами и резать другие мелочи. Строительный нож может понадобиться для любых строительных работ. 9№ 0003

Меловой маркер — еще одно измерительное устройство, упрощающее процесс монтажа металлической кровли. С его помощью можно провести прямую линию на любой поверхности. Это очень удобно, когда нужно разметить срез длинного металлического листа.

Оборудование для обеспечения безопасности

Работа на крыше дома сопряжена со многими опасностями. Вы можете поскользнуться на скользкой металлической крыше или пораниться об острые листы. Перед установкой металлической кровли необходимо знать меры предосторожности и иметь соответствующее защитное оборудование.

Ремень безопасности для крыши — это специальное защитное оборудование, которое защищает от падения с крыши. Эта система ремней безопасности носится человеком и крепится ко всем конечностям. Сзади есть специальное кольцо, к которому при помощи карабина крепится защитный трос. Другой конец этого троса закреплен в специальном месте на крыше. Вы можете защитить себя от падения с большой высоты с помощью этого устройства. Любая работа на высоте без этого защитного оборудования запрещена.

Защитная обувь. Любые строительные работы необходимо производить в специальной обуви и монтаж кровли не исключение. Защитная обувь похожа на высокие сапоги из высокопрочного материала. Внутри этой обуви установлены металлические пластины, защищающие от падения тяжелых предметов на ногу.

Защитные перчатки. Края металлических листов довольно острые и могут легко порезать руки. Поэтому защитные перчатки считаются обязательными для использования при монтаже кровли. Они помогут избежать мелких ссадин и порезов.

Защитные очки не являются обязательным атрибутом защиты человека при устройстве металлической кровли. Тем не менее, следует понимать, что без них не обойтись при резке металлических листов с помощью высекателей. Они защитят ваши глаза от мелких частиц металла.

Материалы

Не забудьте про материалы, которые потребуются для монтажа металлической кровли. Они могут незначительно отличаться в зависимости от выбранного типа металлической кровли. Вот основной список того, что вы должны иметь в наличии в любом случае.

  • Металлические листы.
  • Винты и заклепки.
  • Гидроизоляционный материал.

Всех материалов должно быть достаточно. Отсутствие какого-либо материала замедлит строительство. Вам придется снова идти в строительный магазин или ждать доставки. Это повлияет на время, затрачиваемое на строительство металлической кровли, что недопустимо в случае с профессиональной компанией.

Сколько времени занимает установка металлической крыши?

Важную роль играет время монтажа кровли. Дом в это время практически беззащитен перед непогодой. На скорость монтажа металлической кровли влияет множество факторов, и самый важный из них — кто выполняет установку.

1. Профессиональная компания

Вы получите самый быстрый монтаж кровли, если доверите работу профессиональной компании. Бригада специалистов быстро оценит предстоящие работы и соберет все замеры. Команда экспертов установит новую металлическую крышу площадью 2000 кв.0015 3-4 дня хорошо зная свое дело. Наряду с быстрой установкой, вы также получаете профессиональные гарантии того, что кровля смонтирована качественно и прослужит вам десятилетиями.

2. Самостоятельно

Трудно сказать, сколько времени займет установка металлической кровли, если делать ее своими руками. Все зависит от ваших навыков, свободного времени и помощников. Выделите не менее двух недель на этот процесс, если вы решите выполнить работу самостоятельно.

Стоит понимать, что часть работы в одиночку сделать невозможно. Это означает, что вам нужен хотя бы один помощник. Вы также берете на себя все риски, связанные с качеством работ, устанавливая крышу самостоятельно.

Что может повлиять на скорость монтажа

Время, необходимое для монтажа металлической кровли, указано для идеальных условий. Однако некоторые факторы могут замедлить этот процесс. Самая частая причина задержек в работе – плохая погода. Крышу не монтируют во время дождя или снега.

Скорость монтажа кровли также зависит от ее сложности. Процесс может быть осложнен множеством скатов крыши и дополнительных элементов. Профессиональная компания заранее рассчитает все сложности и подскажет точное время, необходимое для монтажа металлочерепицы в вашем конкретном случае.

Стоит ли устанавливать металлическую крышу самостоятельно?

Многие домовладельцы задаются вопросом, смогут ли они самостоятельно установить металлическую крышу.
