Монтаж труб пропиленовых: Монтаж полипропиленовых труб: краткое руководство

инструкция по прокладке ПП, установка труб из полипропилена

Содержание:

Положительные характеристики ПП труб
Основные особенности монтажных работ
Разработка проекта магистрали
Выполнение сварки ПП труб
Как самостоятельно сделать сварочный аппарат
Монтаж полипропиленового трубопровода
Обустройство канализационной системы из полипропиленовых труб

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой, в том числе относятся полипропиленовые изделия (сокращенно ПП).

Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

• продолжительный срок эксплуатации, который составляет минимум 25 лет;
• устойчивость к агрессивному влиянию окружающей среды;
• широкий ассортимент соединительных фитингов и других комплектующих элементов;
• отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
• незначительный вес изделий;
• устойчивость к коррозийным процессам;
• простота проведения монтажных работ;
• достаточная прочность;
• низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

• разъемными;
• неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.

Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

• отопительное оборудование;
• крепежные изделия;
• различные переходники и муфты;
• уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

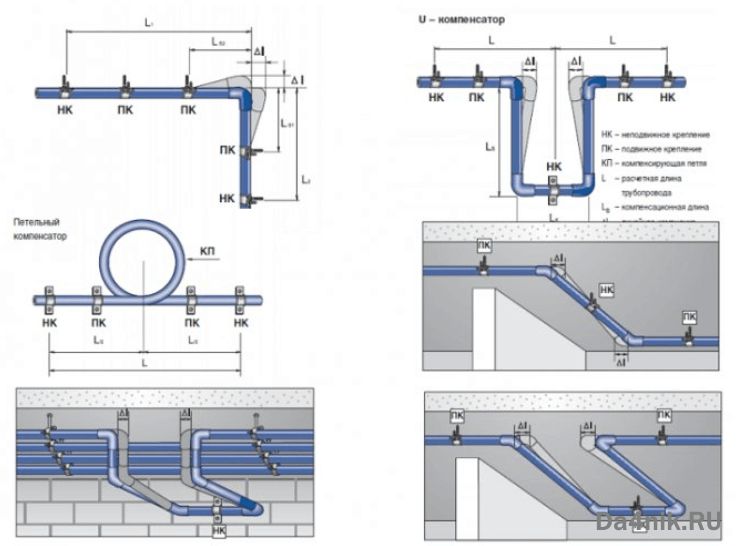

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

1. Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

• Последовательного. Этот бюджетный способ прост в реализации.

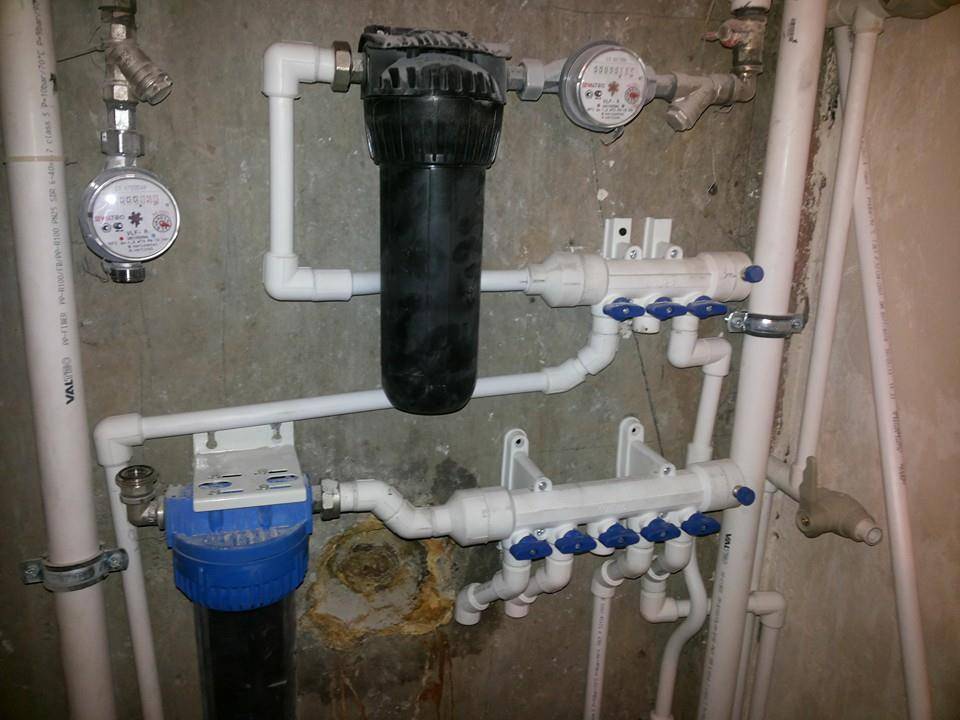

• Коллекторного — подача воды организуется с применением специального оборудования – коллектора.
• С проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева.

Последовательность осуществления сборки определяют до начала работы:

1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.
4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация.

Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

• электрическую дрель;
• насадку (гильзу) требуемого диаметра;
• утюг устаревшей модели;
• шайбу и болт для него;
• термальную пасту для компьютеров.

Очередность действий будет следующей:

1. Чтобы увеличить степень теплопередачи, подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение определяют заранее – располагают широкой частью к низу или к верху.
2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
3. Нагревают гладильный прибор, пока он не выключится повторно.
4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

Для создания магистрали будут нужны:

• трубы ПП;
• пластиковые хомуты;
• фитинги с резьбой;
• муфты и тройники;
• разъемные соединительные элементы;
• отводы и переходники;
• краны шаровые; заглушки.

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали — это делают по отдельности.

При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

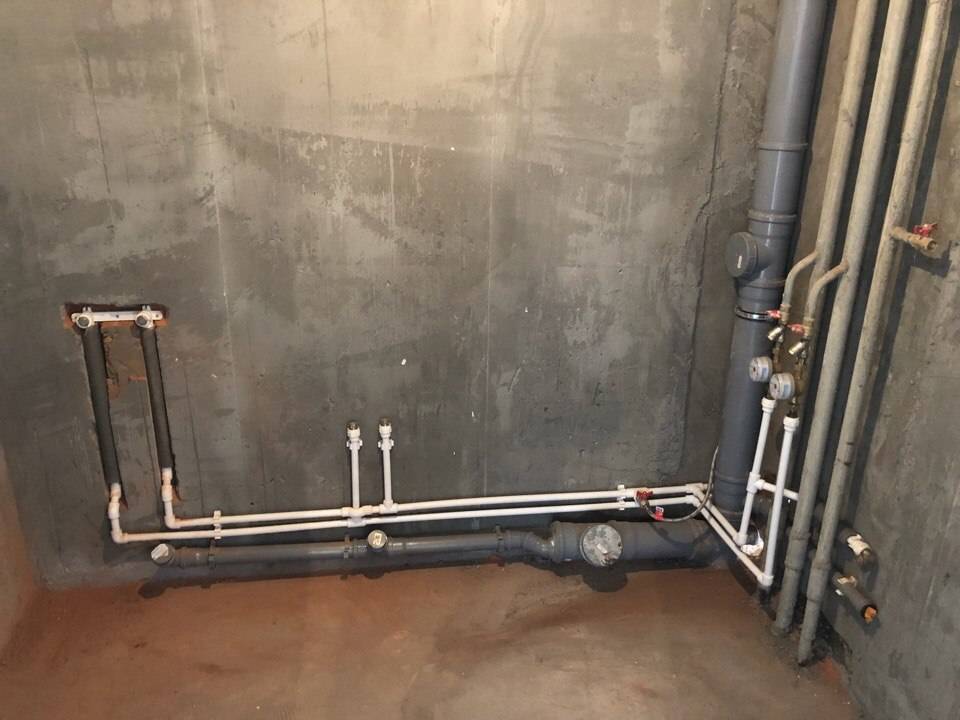

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
3. Не допускается выполнение резких поворотов коммуникаций, а точнее — под прямым углом. Вместо них применяют полуотводы.
4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.

Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Монтаж отопления из полипропиленовых труб по низкой цене

Компания ООО «Тепло-техника» оказывает услуги по осуществлению монтажа отопления и водопровода полипропиленовыми трубами по выгодной цене за работу — стоимость можно узнать на сайте. Обращаясь к нам, положитесь на качественный результат, который сможет удовлетворить все ожидания. Профессионалы, работающие в нашей компании, произведут установку максимально качественно, потратив на это небольшое количество времени.

Чтобы обеспечить себе комфортное проживание в квартире или частном доме, необходимо позаботиться об оптимальном функционировании всех коммуникаций. Надежные трубопроводы, которые со временем не деформируются и не подвергнутся никакому влиянию агрессивной среды являются необходимостью для каждого, кто мечтает об уюте и удобстве.

В последнее время полимеры занимают лидирующие позиции среди материалов, из которых изготавливают элементы отопительной системы. Они имеют много плюсов, однако их закрепление требуют определенного опыта и квалификации.

Именно поэтому лучше всего доверить все нашей компании: цены и качество работ Вас приятно удивят.

Преимущества монтажа труб из полипропилена

• Легкость. Благодаря небольшому весу данного стройматериала, производить работы с ним достаточно просто. Помимо этого, использование таких труб в значительной мере облегчает нагрузку несущих конструкций.
• Долговечность. Можете быть уверены, что системы прослужат Вам не менее пятидесяти лет. При транспортировке горячей воды срок службы составит от тридцати до сорока лет.
• Неподверженность влиянию агрессивной среды влаги. Можете не сомневаться в том, что в диаметре такие трубы останутся одинаковыми даже спустя большое количество времени. Их гладкая внутренняя поверхность препятствует образованию наростов из солей на стенках.
• Низкая стоимость.
• Защита от воздействия низких температур.
• Звукоизоляция. Это достоинство делает работу системы отопления практически бесшумной. Вы можете не сомневаться в том, что текущая вода или гидроудары не смогут доставлять Вам какие-то неудобства.
• Эстетичный внешний вид.

Монтаж профессионалами – гарантия долговечности

Несмотря на то, что на первый взгляд установка этих элементов кажется довольно простой, справиться самостоятельно с ней не получится. Данный вид работ требует предельной внимательности, опыта и аккуратности, поэтому лучше всего поручить его квалифицированным специалистам.

Первым делом понадобится определить рабочее давление, температуру транспортной среды, прорисовать оптимальную схему разводки. Работники нашей компании имеют достаточный опыт и навыки, которые помогут им справится со всеми этапами монтажа.

Выбирайте надежность и уверенность

Чтобы оставить заявку, воспользуйтесь формой обратной связи на сайте или позвоните по номеру +7 (473) 230–56–79. Вы сможете задать свои вопросы, получить грамотную консультацию и уточнить стоимость проведения работ.

Почему ООО «Тепло-техника»

• Доверяя нашей компании, Вы можете рассчитывать на помощь настоящих профессионалов. На протяжении многих лет они успешно справляются с самыми сложными задачами, постоянно подтверждая свою квалификацию и компетентность.
• Сотрудничество с известными и хорошо зарекомендовавшими себя компаниями-поставщиками как российскими, так и зарубежными позволило нам закупать только оригинальные и качественные детали и комплектующие, что положительно сказывается на их долговечности.
• На все виды проделанных работ мы предоставляем двухгодовую гарантию.
• По договоренности окажем услуги в наиболее удобное для Вас время или произведем работы на выезде.
• Стоимость работ по монтажу отопления или водопровода трубами из полипропилена в нашей компании одна из самых выгодных в Воронеже, ознакомиться с примерными расценками Вы можете в соответствующем разделе на сайте.

Обратитесь в нашу компанию и убедитесь в качестве оказанных услуг.

Примеры наших работ

Расценки на монтаж водопровода из полипропиленовых труб

Дополнительные услуги

Монтаж полипропиленовых труб своими руками: технология работы

Решили сделать капитальный ремонт в квартире? Тогда стоит учесть, что без замены водопровода он будет неполноценным. Согласитесь, будет обидно, если одна из труб сразу после ремонта начнет давать течь, ну и затопить соседей. Отличной альтернативой устаревшему водопроводу являются пластиковые трубы.

Сделать пластиковую разводку системы отопления или водоснабжения в квартире достаточно просто. Чтобы осуществить монтаж полипропиленовых труб своими руками, вам понадобится только набор специального оборудования и минимум технических навыков.

Далее мы расскажем, какие инструменты нужны для работы, и как ими правильно пользоваться. Кроме того, в статье вы найдете информацию о том, как правильно составить схему разводки пластикового трубопровода, а также пошаговую инструкцию сварки полипропиленовых труб. В помощь домашнему мастеру мы подобрали тематические видео.

Содержание статьи:

• Анатомия полипропиленовых трубок
  • Классификация полипропиленовых материалов
  • Как выглядит маркировка?
  • Внешний вид и внутреннее устройство
• Преимущества и недостатки ПП
• Подготовка к монтажу ПП труб
  • Этап №1. Составление проекта
  • Этап №2. Подготовка инструмента
  • Этап №3 Подбор фитингов полипропиленовых
  • Этап №4. Выбор схемы соединения
• Пошаговая инструкция сварки ПП труб
  • Этап №1 — обрезка трубы
  • Этап №2 — обработка трубы и снятие фаски
  • Шаг №3 — подготовка паяльника
  • Шаг №4 — нагрев и соединение деталей
• Как закрепить трубопровод?
• Выводы и полезное видео по теме

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаковы только на первый взгляд. Более детальное их рассмотрение позволит заметить различия в плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит область применения труб и особенности их монтажа.

Классификация материалов ПП

Качество сварного шва полипропилена и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Различают такие разновидности деталей, исходя из материала их изготовления:

1. ПРН . Однослойные изделия из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ . Однослойные изделия из блок-сополимера ПП. Применяются для монтажа сетей теплого пола и холодопроводов.
3. стр. . Однослойные изделия из рандом-сополимера ПП. Применяются в системах водоснабжения и отопления домов с температурой воды до +70°С.
4. PPS . Слабогорючий вид трубы с рабочей температурой до +95°С.

Существуют также многослойные армированные детали из ПП.

При нагреве до 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные удлиняются на 12 мм/м

Имеют дополнительную внутреннюю алюминиевую оболочку, которая значительно снижает тепловое удлинение, облегчая подключение и безопасную эксплуатацию.

Недостатком данных изделий является необходимость перед пайкой удаления верхнего слоя полимера и алюминия на глубину проникновения трубы в фитинг.

Более подробно виды полипропиленовых труб по материалу изготовления и фитингам мы рассмотрели в .

Как выглядит маркировка?

Выбрать необходимые трубы и фитинги для пластиковой разводки на строительном рынке Вы можете самостоятельно. Нужно только знать легенду маркировки.

Показатели могут быть в разной последовательности и на иностранном языке, но менеджеры магазинов должны знать любую расшифровку

Для определения области применения изделий из полипропилена основным показателем является PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосфер), при котором срок службы не меняется. Базовая температура теплоносителя в расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа труб ПП с различными показателями PN:

1. PN10 — для холодного водоснабжения;
2. PN16 — для холодного и для горячего водоснабжения;
3. PN20 — для систем горячего водоснабжения и отопления;
4. PN25 — для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому почти всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагреве. Мы рекомендуем вам иметь дело с для отопления.

Внешний вид и внутреннее устройство

Высококачественные полипропиленовые трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должны быть одинаковыми по всей окружности, не должно быть разрывов алюминия или стеклопластика.

Для обрезки верхнего слоя пластика и фольги на армированных трубах необходимо приобрести специальный инструмент – шейвер. Он недорогой и простой в эксплуатации.

Армированная труба традиционно состоит из трех слоев: внутреннего и внешнего полипропиленового и среднего алюминиевого или стекловолоконного. Поверхность труб должна быть гладкой, без наплывов и углублений.

Цвет материала может быть зеленым, белым или серым, но качество и характеристики труб от этого совершенно не зависят.

Преимущества и недостатки ПП

Преимущества ПП труб при устройстве внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой области.

Свойства, делающие этот продукт приоритетным для монтажа внутридомовых коммуникаций:

• бесшумность;
• ударная вязкость;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• Невосприимчивость внутренних стен к рейдам.

Но есть у полипропиленовых труб и отрицательные моменты, вызывающие неудобства при монтаже:

• отсутствие гибкости;
• сильное удлинение при нагревании;
• необходимость использования специальных инструментов при соединении отдельных изделий.

Специалисты, ежедневно собирающие ПП трубы, давно разработали способы компенсации этих недостатков, поэтому особых альтернатив полипропилену не существует.

Подготовка к монтажу ПП труб

Водопровод своими руками и трубами сделать невозможно, поэтому следует разбираться в схемах отопления и водоснабжения, необходимых инструментах, способах подключения и используемых материалах.

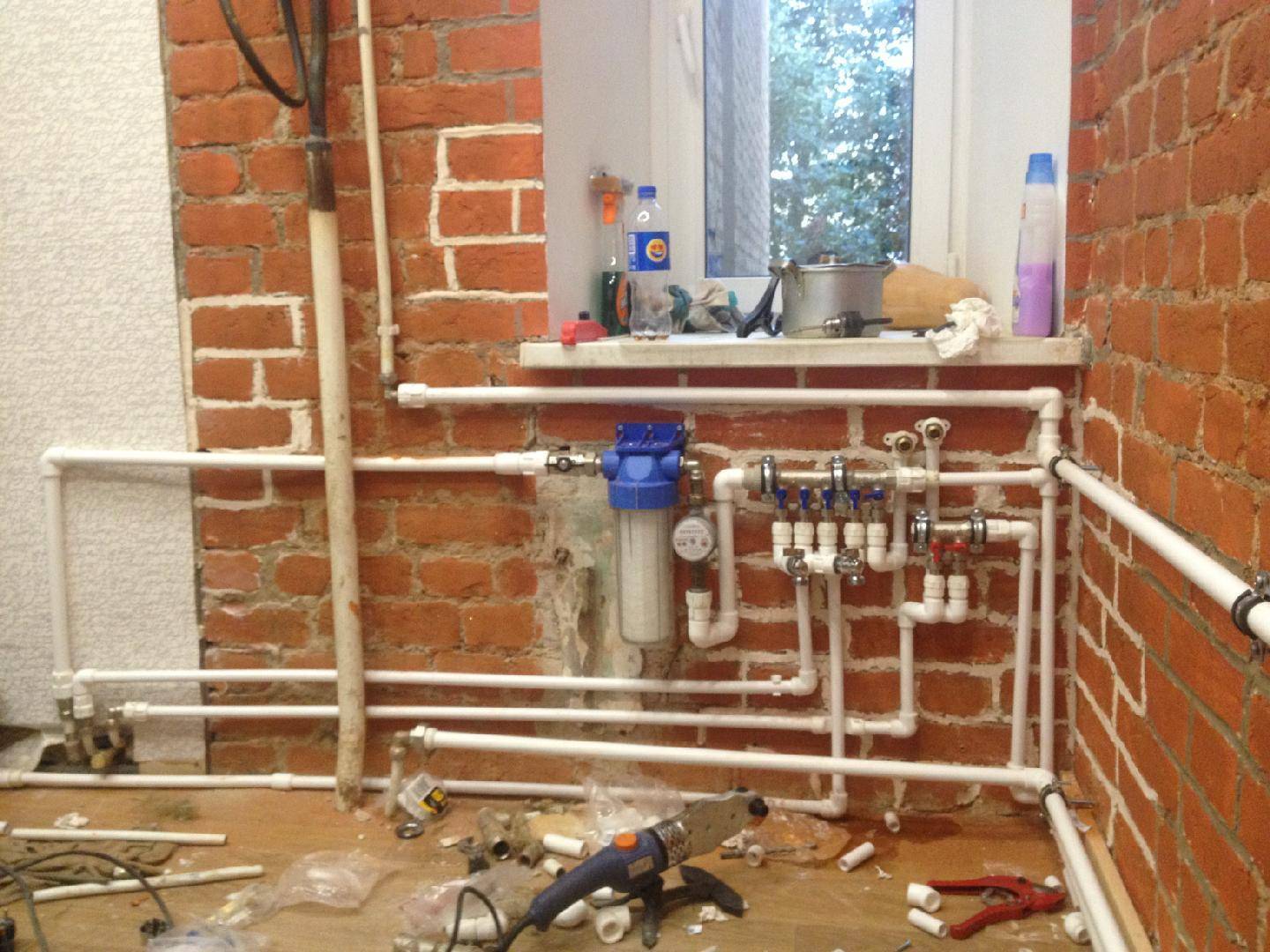

Монтаж водопровода из полипропиленовых труб включает ряд традиционных этапов:

Фотогалерея

Фото

Проектирование водопровода начинаем с дальних потребителей, и переходим к счетчику или бойлеру. Для удобства положение приборов и труб отмечено на стене

По выполненному проекту рассчитываем метраж трубопровода, не забыв добавить 10% на соединения, возможные дефекты, закупаем трубы и фитинги

Режем полипропилен трубы для магистралей холодного и горячего водоснабжения с учетом 7 — 8 мм на каждое раструбное сварное соединение

Разделяем систему на отдельные секции, которые удобнее будет сваривать на столе. Разметка для раскроя и установки фурнитуры осуществляется в соответствии с чертежами на стене

. Стараемся минимизировать количество швов, выполняемых «на весу». Для их выполнения приглашаем помощника

Для устройства отводов производим одновременный нагрев фитинга и трубы на паяльнике для ПП труб. После нагрева быстро соединяем детали, не поворачивая. Вам нужно подключиться за 6-7 секунд

Для установки запорной арматуры и расходомеров на трубопроводе в комплекте идут фитинги с металлической резьбой. Их пайка производится по принципу сварки тройников

После сборки подключаем водопровод к трубопроводу и следим за герметичностью выполненных соединений

Этап 1: Проектирование и разметка водопровода

Этап 2: Закупка труб и арматура для сборки системы

Этап 3: Резка труб холодной и горячей ветки

Этап 4: Сварка отдельных секций на столе

Этап 5: Сварка трубопровода в месте установки

Этап 6: Монтаж патрубков

Этап 7: Установка штуцера для арматуры

Этап 8: Проверка герметичности узла системы

Этап №1.

Составление проекта

Перед закупкой материала для монтажа систем отопления и водоснабжения необходимо определиться со схемой их подключения.

Существует четыре основных способа подключения батарей к контуру отопления:

• течет;
• с нерегулируемым байпасом;
• с клапанами;
• с трехходовым клапаном.

Окончательный выбор варианта установки обычно определяется финансовыми возможностями владельцев квартиры, т.к. запорная арматура стоит дорого.

Особенности монтажа отопления из полипропилена мы подробно рассмотрели в .

Схемы с регулируемой арматурой позволяют без ущерба для гидродинамики системы регулировать мощность радиаторов отдельно в каждой комнате дома

Водопровод также имеет основные принципиальные схемы устройства разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

Тройниковая схема монтируется в квартирах, где малая длина труб и небольшое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковая схема еще называется последовательной. Предполагает проведение вдоль всех сантехнических приборов единой трубы, от которой последовательно делаются отводы с помощью тройника.

Коллекторная схема предполагает установку коллектора в виде желоба на вводе воды в дом. Он позволяет компактно сделать несколько изгибов в разные стороны.

Коллекторная схема рекомендуется для установки в больших домах, где возможен основной перепад давления при одновременном включении нескольких сантехнических приборов

Разводка может выполняться внутри стен или на открытом воздухе. Первый вариант требует подробных расчетов с учетом удлинения труб при отоплении.

Рекомендуем ознакомиться с трубами из ПП.

Этап №2. Подготовка инструмента

Существенным недостатком самостоятельной работы с полипропиленовыми трубами является необходимость использования специального инструмента. Цена установочного комплекта оборудования от 100 до 200 долларов.

Комплектация готовых наборов может отличаться у разных производителей. Особенно на итоговую цену влияет мощность паяльника и его функциональность

В такой комплект должны входить:

• аппарат электросварочный со стойкой или просто ;
• ножницы для труб;
• шейкер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаска для контроля и регулирования диаметра деталей;
• насадки для нагрева паяных элементов.

Помимо специального оборудования, для монтажа ПП труб вам понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.

Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Этап №3. Подбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных сочетаниях, а также для соединения их с сантехническими приборами используются ПП фитинги.

Включая;

• адаптеры;
• колена для сосков; муфты
• ;
• резьбовые соединения;

Тройники

• ;
• заглушки;
• кресты;
• съемные разъемы;
• ;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Фотогалерея

Фото

Полипропиленовые переходники, уголки, тройники

Резьбовые полипропиленовые фитинги

Шаровой кран для ПП труб 90 003

Свободный и жесткий зажим

качество полипропилена и толщина стенок фитингов также могут различаться, поэтому выбирать их нужно по маркировке труб.

Этап №4. Выбор схемы соединения

Принципиальная разница в пайке труб диаметром до 63 мм и от 63 мм. Трубы, равные или превышающие этот размер, сваривают встык, а меньшие соединяют раструбным способом.

Последний предполагает образование стыка за счет того, что расплавленный отрезанный конец трубы входит на несколько сантиметров в расширенное гнездо фитинга.

Таким же образом выполняются соединения двух труб между собой посредством муфты.

При соединении труб в обратном направлении важно, чтобы в месте их соединения не образовывался выступающий внутрь приток: он будет препятствовать движению воды, снижая давление в системе

В зависимости от наличия резьбовых частей , соединения изделий из ПП могут быть:

• разъемные;
• цельный.

Разъемные соединения предусматривают припайку к концам соединительных частей двух резьбовых фитингов с наружной и внутренней резьбой.

Неразъемный тип — вышеописанный раструбный способ соединения путем пайки двух полипропиленовых изделий.

Подробнее о технологии сварки труб из полипропилена можно узнать на сайте .

Пошаговая инструкция сварки полипропиленовых труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен поэтапно, с иллюстрациями, чтобы не осталось вопросов.

Этап №1 — обрезка труб

Этот процесс выполняется с помощью . Если срез скошен, более длинная кромка может образовать наплыв при пайке и сузить внутренний проход фитинга.

Труборез имеет широкое основание, что помогает выдерживать прямой угол при резке, но это не значит, что вам не нужно самостоятельно контролировать перпендикулярность реза

Труборезы имеют ограничение по максимальному диаметру, поэтому вы нужно подобрать ту модель, которая подойдет к приобретаемым трубам.

Шаг №2 — обработка трубы и снятие фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет вставляться в раструб. Для этого используются ручные калибраторы различных размеров или насадки для отвертки.

Оба инструмента имеют встроенные ножи, формирующие фаску со стандартными параметрами.

С помощью насадки отвертки можно создать фаску прямо в руках, не прибегая к жесткой фиксации трубы в тисках несколько раз с давлением.

На армированных трубах кроме фаски снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только для одного определенного размера.

Не рекомендуется снимать слои армированных труб обычным ножом — это может повредить поверхность пайки и снизить прочность соединения

После формирования фаски и снятия алюминиевой фольги необходимо затереть все детали чистый.

Шаг №3 — подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280°С, но любителям лучше использовать нерегулируемые паяльники или нагрев до 260°С. ценности .

Перед включением необходимо надеть на паяльник двухсторонние насадки (оправку и гильзу) и установить прибор на крестообразную подставку.

Чем мощнее паяльник, тем больше труб он может сварить в единицу времени, но для домашней работы достаточно 800-ваттного аппарата

Затем включите паяльник. Когда температура достигнет 260°C, загорится зеленый индикатор.

Шаг № 4 — нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одновременно присоединить одну соединяемую деталь к оправке, а вторую ввести в гильзу.

Соединять и разъединять полипропиленовые детали нужно паяльником напрямую, без крутящих движений. Аналогичное правило действует и при комбинировании отапливаемых предметов.

Для соблюдения глубины соединения можно заранее сделать отметку на трубе маркером и ориентироваться на нее при втыкании изделия в раструб.

В таблице ниже приведены нормативные сроки нагрева, подключения и охлаждения труб в зависимости от их диаметра, а также глубины вставки в раструб. При работе в холодном помещении время нагрева можно увеличить на 1-2 секунды.

Параметры времени, указанные в таблице, являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника

После нагрева детали, соединяемые с усилием прямым перемещением, должны быть соединены по намеченной линии. Важно предотвратить вращение деталей.

Сдвиги трубы и фитинга относительно друг друга допускаются только на 4-12 секунд. После этого любой прогресс будет очень негативно сказываться на качестве соединения.

При соединении деталей их оси должны располагаться максимально параллельно, т.к. через 20-30 секунд исправить кривизну будет невозможно

После соединения необходимо дать полипропилену остыть в течение времени, указанного в таблице. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что приток не перекрывает проход. В противном случае придется паять детали. На этом процесс пайки заканчивается.

Чтобы избежать популярных ошибок при сварке пластика, рекомендуем ознакомиться с .

Как починить трубопровод?

Хорошая разводка отопления или водоснабжения – это не только качество соединения, но и реализация знаний по сборке полипропиленовых труб в сборе.

Правильное крепление пластиковой проводки к стенам предотвратит ее провисание и коробление при нагреве горячей водой.

При ремонте иногда приходится с силой вытягивать трубу из зажимов, поэтому дюбели должны прочно фиксировать этот небольшой элемент к стене

Для фиксации труб используются: зажимы (одинарные, наборные, с зажимом) и зажимы (шпильки , парный, настенный).

На рынке постоянно появляются новые модели, поэтому и зажимы лучше всего изготавливать прямо в магазине. Зажимы в основном обеспечивают свободное перемещение труб по оси, а зажимы прочно фиксируют их в одном положении.

Особенно опасным последствием неправильной установки является пренебрежение тепловым растяжением труб.

Длина простых полипропиленовых труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации в местах спаек возникает деформация, которая может привести к разрыву соединения. Для снятия напряжения применяются такие типы компенсаторов:

• Z-образные;
• U-образный;
• L-образный
• кольцо.

Правила работы с компенсатором:

Фотогалерея

Фото

Компенсатор угловой Г-образный

Компенсатор трубный Z-образный

Кольцевой вид компенсатора трубопровода

Компенсатор П-образный самодельный

После пайки компенсационные швы и крепление трубы к хомутам и зажимам, можно приступать к тестированию собранной системы.

Выводы и полезное видео по теме

Алгоритм пайки полипропиленовых труб лучше всего запоминается после просмотра соответствующих видео. Также будут показаны виды фитингов и особенности их сварки.

Типы паяльников и инструкция по пайке полипропиленовых труб:

Секреты монтажа ПП труб:

Виды фитингов и правила их пайки:

Вышеописанные технологии монтажа полипропиленовых труб а фурнитура проста и не требует профессиональных навыков. Видеоматериалы наглядно демонстрируют этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.

Поэтому, чтобы собрать водопровод своими руками, достаточно приобрести необходимые материалы, найти оборудование и следовать алгоритмам действий, описанным в статье.

Хотите собрать пластиковый трубопровод, но до конца не разобрались в нюансах? Спросите совета — мы постараемся ответить вам максимально подробно.

А может вы специалист по пайке полипропиленовых труб и хотите поделиться ценными советами с новичками? Пишите свои рекомендации в комментариях — многие домашние мастера, впервые столкнувшиеся с пайкой полипропилена, будут вам благодарны.

Надземная установка полиэтиленовой трубы

При наземном применении полиэтиленовые трубы могут быть подвешены или закреплены в опорных конструкциях или просто размещены непосредственно на поверхности земли. Эти типы установок могут быть гарантированы любым из нескольких факторов. Одним из них являются экономические соображения временной системы трубопроводов. Другое дело — простота осмотра и обслуживания.

Еще одна причина заключается в том, что преобладающие местные условия и даже характер самого применения могут потребовать прокладки трубы над землей. Полиэтиленовая труба обеспечивает уникальную целостность соединения, прочность, гибкость и малый вес. Сочетание этих факторов делает его использование практичным для многих «надземных» применений.

Этот эластичный материал использовался для временных водопроводов, различных типов обводных линий, земснарядов, хвостохранилищ и трубопроводов для отвода мелких частиц. Полиэтиленовые трубы используются для транспортировки шлама во многих отраслях промышленности, например, при работе с каолином и фосфатами. Простота установки и исключительная прочность полиэтиленовых труб часто делают их пригодными для сбора нефти и газа.

Экономичность и постоянная успешная работа этого уникального материала для труб очевидны, несмотря на экстремальные климатические условия, которые иногда могут существовать в некоторых из этих разнообразных областей применения.

Критерии проектирования

Условия и воздействия, которые могут влиять на поведение и, следовательно, на конструкцию надземных систем трубопроводов из полиэтилена, включают:

• Температура
• Химическое воздействие
• Ультрафиолетовое излучение
• Возможное механическое воздействие или нагрузка
• Внутреннее давление

Надземная прокладка полиэтиленовых труб на горнодобывающих предприятиях штата Вайоминг

Температура

Разнообразие областей применения, в которых полиэтиленовые трубы используются в наземных установках, отражает допустимый диапазон температур для этого материала. Надземные установки обычно подвержены значительным колебаниям экстремальных температур, в отличие от подземных установок, где температура системы может быть относительно стабильной.

Солнечное излучение, сезонные изменения и смена дня и ночи могут оказать существенное влияние на любой материал трубопровода, установленного над землей. Как правило, полиэтиленовые трубы для напорных систем можно безопасно использовать при температурах от -40°F (-40°C) до 140°F (60°C). Для работы без давления допустимый диапазон температур расширяется до 180°F (82°C).

Существует несколько материалов для труб из полиэтилена, которые соответствуют номинальному давлению при 180°F. Заинтересованному читателю рекомендуется проконсультироваться с PPI для получения дополнительной информации об этих материалах. Однако ПЭ является термопластичным материалом, и поэтому эти крайности влияют на технические характеристики трубопровода.

Способность выдерживать давление

Поскольку наземные установки полиэтиленовых труб могут подвергаться воздействию более широких колебаний температуры и давления, а иногда и влиянию различных окружающих сред, особое внимание следует уделить выбору полиэтиленовых труб, которые имеют соответствующее давление. оценка ожидаемой температуры и воздействия окружающей среды.

Экстремальные низкие температуры

Вообще говоря, ограничением для чрезвычайно низких температур окружающей среды является возможность охрупчивания материала. Обратите внимание, однако, что большинство трубных материалов из ПЭ, испытанных при экстремально низких температурах, не показали признаков охрупчивания. Влияние низкой температуры на полиэтиленовую трубу уникально.

Кажущийся модуль упругости увеличивается при понижении температуры. В результате труба становится более жесткой, но сохраняет свои пластические свойства. Фактическое низкотемпературное охрупчивание большинства полиэтиленов ниже -180°F (-118°C). На практике полиэтиленовые трубы использовались при температурах до -75°F (-60°C).

Очевидно, что такие экстремальные условия эксплуатации могут потребовать изоляции для предотвращения потери тепла и замерзания транспортируемого материала. Следует отметить, что в экстремальных условиях эксплуатации, работающих при высоком давлении и все более низкой температуре, способность некоторых полиэтиленовых материалов для трубопроводов поглощать и рассеивать энергию, например, энергию, связанную с внезапным ударом, может быть нарушена.

В этих ситуациях возможно, что при добавлении поддерживающей или движущей силы может образоваться сквозная трещина, способная перемещаться на значительные расстояния вдоль продольной оси трубы. Это явление обычно называют быстрым распространением трещин или RCP, и оно может возникать в любой конструкции трубопровода или сосуда под давлением, независимо от материала изготовления.

Этот тип явления, как правило, не наблюдается в полиэтилене для транспортировки жидкостей, поскольку рассеивание энергии, связанное с внезапным выбросом жидкости из трубы, является движущей силой, необходимой для поддержания трещины. Системы обработки газа или сжатого воздуха не предусматривают рассеяния энергии, и, как таковая, возможна движущая или поддерживающая сила.

По этим причинам эксплуатация полиэтиленовых труб над землей в экстремально холодных условиях (<32°F) должна быть тщательно изучена с учетом потенциального применения и преобладающих условий эксплуатации. Читатель может обратиться к изготовителю труб за дополнительной информацией относительно RCP и специальных проектных мер для надземных установок в холодную погоду.

Расширение и сжатие

Коэффициент линейного расширения ненагруженной полиэтиленовой трубы примерно в десять раз больше, чем у металла или бетона. Конечным результатом является то, что из-за колебаний температуры могут произойти большие изменения длины незакрепленного полиэтиленового трубопровода.

Хотя потенциал расширения (или сжатия) велик по сравнению с металлом, бетоном или стеклокерамической трубой, обратите внимание, что кажущийся модуль упругости полиэтилена значительно ниже, чем у этих альтернативных материалов для труб.

Это означает, что степень потенциального движения, связанного с конкретным изменением температуры, может быть выше для ПЭ, но напряжение, связанное с сдерживанием этого движения, значительно меньше. Конечным результатом является то, что средства сдерживания, необходимые для контроля этого двигательного потенциала, часто менее сложные или дорогие.

Напряжения, вызванные сжатием или расширением трубопроводной системы из полиэтилена, обычно составляют порядка 5–10 % от напряжений, возникающих при использовании жестких материалов трубопроводов.

Химическое воздействие

Стандартные значения давления для полиэтиленовых труб приведены для воды при температуре 73°F (23°C). Кроме того, как хорошо известно, в обычных установках, как под землей, так и над землей, полиэтиленовые трубы не будут ржаветь, гнить, корродировать или подвергаться гальванической коррозии. Однако, если труба предназначена для транспортировки жидкости, отличной от воды, или если она предназначена для установки в химически агрессивной среде, следует учитывать соответствие назначенного стандартного номинального давления.

Непрерывное воздействие определенных веществ может привести к снижению долговременной прочности полиэтиленового материала из-за химического воздействия или адсорбции. В некоторых случаях, например, при использовании сильных окислителей или других веществ, которые химически воздействуют на ПЭ, постепенное и необратимое снижение прочности может серьезно ухудшить эксплуатационные характеристики.

В этих случаях срок службы зависит от химической агрессивности реагента, его концентрации, общего времени воздействия и температуры. Есть много случаев, когда даже при постепенном химическом воздействии трубы из полиэтилена все еще имеют достаточно длительный срок службы и являются наиболее экономичной альтернативой.

В тех случаях, когда полиэтиленовые трубы подвергаются воздействию жидких углеводородов, может произойти небольшая адсорбция этих материалов стенкой трубы, что может привести к снижению долговечности. Эффект ограничен максимальным количеством углеводорода, которое может быть адсорбировано, что зависит от природы углеводорода и температуры эксплуатации.

Это влияние на долговременную прочность обычно ограничено, поскольку адсорбция углеводородов не разрушает химическую структуру полиэтилена. Кроме того, следует отметить, что адсорбция может медленно восстанавливаться при уменьшении или удалении воздействия углеводорода.

Для более легких углеводородов, таких как конденсаты газообразных углеводородов, изменение адсорбции может произойти в течение недель или месяцев после удаления из зоны воздействия. Однако обратная адсорбция более тяжелых жидких углеводородов может быть настолько медленной, что эффект можно считать постоянным.

Неизвестно, что воздействие большинства газообразных углеводородов снижает долговременную прочность полиэтилена. Наконец, может быть нарушено термическое соединение труб после адсорбции жидких углеводородов. Присутствие адсорбированных жидких углеводородов в стенке трубы может привести к низкопрочному соединению тепловым сплавлением, поскольку адсорбированные углеводороды будут сжижаться, а затем испаряться при нагревании, уменьшая или предотвращая плавление расплава.

Углеводородное загрязнение обычно идентифицируется по появлению пузырьков или пятен расплава при снятии пластины нагревателя. Поскольку прочность и надежность соединений, загрязненных углеводородами, сомнительны, в таких ситуациях используются механические методы соединения. Прочность и надежность сварных швов, выполненных до адсорбции углеводородов, не изменяется.

Воздействие ультрафиолета

Когда полиэтиленовая труба используется на открытом воздухе в надземных условиях, она будет подвергаться длительному воздействию прямых солнечных лучей. Ультрафиолетовый компонент солнечного света может оказывать вредное воздействие на полиэтилен, если материал не защищен в достаточной степени.

Исследования атмосферостойкости показали, что трубы, изготовленные с минимальной концентрацией 2,0% мелкодисперсной и равномерно диспергированной сажи, защищены от вредного воздействия УФ-излучения на неопределенное время.(18) ПЭ труба, защищенная таким образом, является основной материал, выбранный для наземных установок.

Черная труба (содержащая минимум 2,0% сажи) обычно рекомендуется для наземного использования. Ознакомьтесь с рекомендациями производителя для любой нечерной трубы, которая либо используется, либо хранится над землей.

Механическое воздействие или нагрузка

Любой материал трубопровода, установленный в открытом месте, подвергается воздействию окружающей среды. Он может быть поврежден при движении транспортных средств или другого оборудования, и такое повреждение, как правило, приводит к выдавливанию, искривлению или сплющиванию поверхности трубы.

Если надземная установка должна быть расположена в районе с интенсивным движением или чрезмерным механическим воздействием (вдоль проезжей части и т. д.), труба требует дополнительной защиты. Его можно защитить, соорудив берму или защитив трубу в месте, где наиболее вероятно повреждение. В зависимости от ситуации могут использоваться и другие устройства.

Критерии проектирования для установки гибкой трубы из термопласта под землей следует использовать для тех участков, где надземная система PE должна проходить под проезжей частью или другим доступом, и где необходима подземная установка части системы.

Как правило, в установках под давлением, в которых любой участок полиэтиленовой трубы был выдолблен более чем на 10% от минимальной толщины стенки, выдолбленный участок следует удалить и заменить. Это уже давно является установленной процедурой использования полиэтиленовых труб меньшего диаметра (до 16 дюймов) в системах с природным газом. Однако следует отметить, что это правило применяется только к трубам меньшего диаметра.
