Монтаж железобетонных колонн: установка ЖБ колонн в стаканы фундаментов

Монтаж колонн

Перед монтажом колонны подают в зону монтажа, укладывают на деревянные подкладки, обстраивают монтажными лестницами и подмостями, необходимыми для монтажа последующих конструкций. Иногда вместо подмостей на колоннах устанавливают пальцы или кронштейны, используемые в дальнейшем для крепления подмостей.

Легкие колонны, как правило монтируют целиком, а тяжелые — из нескольких элементов. На фундаменты колонны опирают одним из следующих способов:

А) Опирание на ранее установленные, выверенные и подлитые цементным раствором стальные опорные плиты с верхней строганой поверхностью (рис.1,а). В этом случае монтаж называется безвыверочным. Основой его является высокая точность изготовления конструкций на заводе и установки их в построечных условиях. При этом способе монолитный фундамент 1 устраивают на 50-100 мм ниже отметки подошвы опорной плиты 3 башмака 4. Под двухветвевые колонны устанавливают две плиты (по одной для каждой ветви) (рис.2, а).

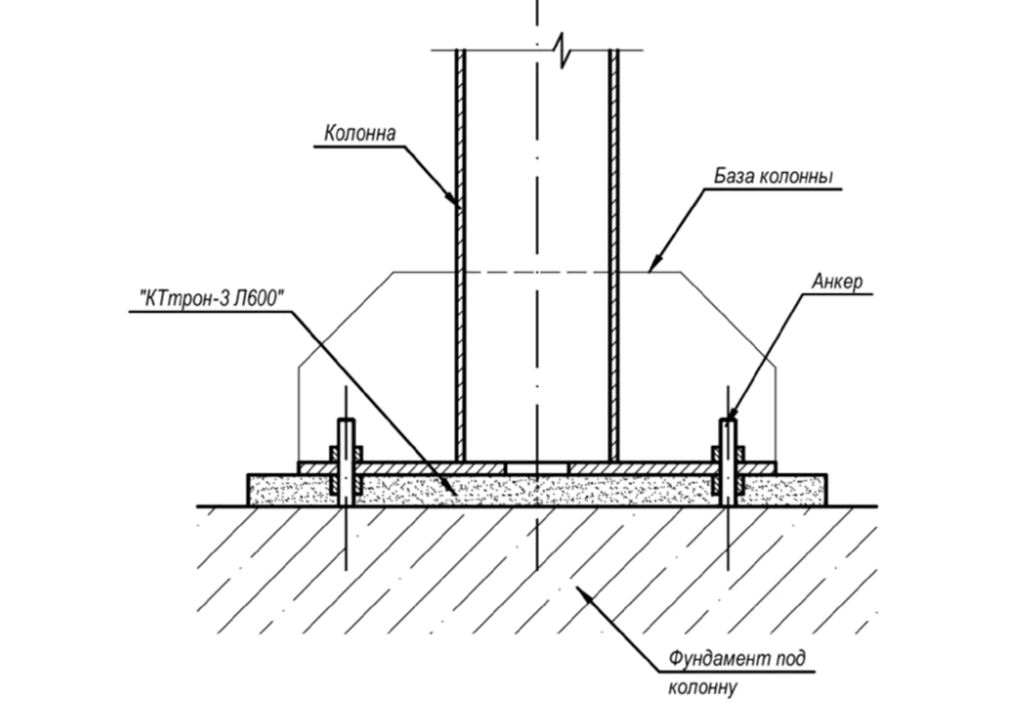

Рис. 1. Схемы опирания металлических колонн на фундаменты

а — на заранее выверенные плиты с верхней строганной поверхностью, б — непосредственно на фундамент, возведенный до проектной отметки, в — на заранее установленные опорные детали: 1 — железобетонный фундамент, 2 — бетон подливки, 3 — опорная плита, 4 — башмак, 5 — колонна, 6 — опорная плита башмака, 7 — рельсы

1 — плита, 2 — планки, 3 — анкерный болт, 4 — гайка, 5 — фундамент

Положение опорных плит по высоте регулируют с помощью гаек 4, которые накручивают на анкерные болты 3. В горизонтальном положении плиты выверяют с помощью двух уровней или оптическим плоскомером. Отклонение верха плиты от проектного не должно превышать ±1,5 мм, уклон — 1/1500. После проверки правильности установки опорных плит их закрепляют гайками.

В заданное положение опорные плиты можно также установить с помощью трех установочных болтов, ввернутых в гайки, приваренные сбоку плиты. Чтобы предотвратить перемещение опорной плиты вверх, на болты устанавливают распорные трубки. Верхний конец таких трубок закрепляют гайкой анкерного болта, нижний — упирается в планку опорной плиты;

Б) Опирание непосредственно на поверхность фундаментов, выведенных до проектной отметки подошвы колонн (рис.1, б). Опорные плоскости башмаков 4 в этом случае, как и в первом, фрезеруют на заводе. В процессе бетонирования поверхность фундамента выверяют с помощью нивелира. Отклонение забетонированной поверхности фундамента не должно превышать по высоте +5 мм, а по уклону — 1/1000;

В) Опирание на заранее установленные и выверенные опорные детали, заделанные в фундаменты, с последующей подливкой колонн цементным раствором (рис.1, в). В качестве опорных деталей, заделываемых в фундамент, применяют балки, рельсы 7 или уголки.

Колонны выверяют только по вертикали. Для этого с одной стороны гайки ослабляют, а с противоположной завинчивают. После выверки колонну закрепляют, затягивают гайки, а зазор между подошвой колонны и поверхностью фундамента заливают цементным раствором или бетоном 2 на щебне мелкой фракции.

Применяют и упрощенный способ опирания башмаков колонн на поверхности фундаментов, не доведенных до проектной отметки на 2-3 см. В этом случае башмаки колонн устанавливают на металлические подкладки; зазор между башмаком и фундаментом заделывают после установки и закрепления колонн цементным раствором.

Фундаменты под монтаж колонн для металлоконструкций принимают группами (на температурный блок, пролет) по акту, к которому прилагают исполнительные геодезические схемы с нанесением положения опорных поверхностей в плане и по высоте.

Основные операции при монтаже колонны: строповка, подъем, наводка на опоры или стык, выверка и закрепление. Стропуют колонну за верхний конец, либо в уровне опирания подкрановых балок. В некоторых случаях для понижения центра тяжести к башмаку колонны крепят дополнительный груз. Колонны захватывают стропами или полуавтоматическими захватными приспособлениями. Для ускорения строповки и расстроповки колонн применяют приспособление, состоящее из рамки и гибкой тяги, которое обеспечивает приведение колонны в вертикальное положение.

Перед установкой колонны необходимо прокрутить гайки по резьбе анкерных болтов. Кроме того, резьбу болтов смазывают и предохраняют от повреждения колпачками.

При безвыверочном монтаже колонну приводят в проектное положение совмещением осевых рисок на башмаке колонны и опорных плитах. При необходимости правильность установки колонн проверяют по вертикали с помощью двух теодолитов, в плане — по осевым рискам, нанесенным на опорную плиту и на колонну, а по высоте — с помощью нивелира.

Устойчивость колонн высотой до 15 м обеспечивают путем затягивания гайки на анкерных болтах, а при наличии узких башмаков — дополнительной установкой расчалок в направлении наименьшей жесткости. Первые две колонны сразу закрепляют постоянными связями, а если такие связи проектом не предусмотрены, то временными жесткими связями. Способ временного крепления колонн указывают в ППР. Стропы снимают с колонны только после ее постоянного закрепления.

Билет № 21. Технология монтажа сборных железобетонных колонн в стаканы фундаментов и на нижестоящие колонны

Монтаж
колонн включает приемку
фундаментов с геодезической проверкой
положения их осей и высотных отметок.
При этом проверяют их размеры, положение
закладных деталей. По четырем граням
сверху и на уровне верха фундаментов
наносят осевые риски, а на колоннах,
предназначенных для укладки по ним
подкрановых балок, делают риски на
консолях. На колонны высотой более 12 м
закрепляют хомуты или струбцины для их
временного крепления.

Колонны
предварительно раскладывают у мест
монтажа. При использовании самоходных
стреловых кранов колонны располагают
опорной частью ближе к фундаменту,
оголовок направляют в пролет по ходу
монтажа. Места строповки колонн должны
быть доступны для ведения работ (рис.
8.24, а,
б).

Монтаж
колонн осуществляют способом «на весу».
Строповку колонн выполняют различными
фрикционными захватами или с использованием
самобалансирующих траверс (рис. 8.24, в,
г, д).

Поднятые
краном колонны опускают в стакан
фундамента, совмещая осевые риски в
нижней части колонн с осевыми рисками
на фундаменте. Затем проверяют
вертикальность колонн с помощью двух
теодолитов.

При
монтаже легких и средней массивности
колонн могут быть использованы одиночные
или групповые кондукторы.

Колонны
высотой 12… 18 м закрепляют дополнительно
к кли­новым вкладышам кондукторами
или расчалками. Средства временного
крепления демонтируют после окончательного
закрепления и достижения бетоном стыка
70% R28
прочности.

Монтаж
конструкций каждого вышележащего этажа
многоэтажного здания следует производить
после проектного закрепления всех
монтажных элементов и достижения бетоном
замоноличенных стыков прочности,
указанной в ППР.

При
монтаже колонн должно осуществляться
постоянное геодезическое обеспечение
точности их установки с определением
фактического положения монтируемых
колонн. Результаты геодезического
контроля должны оформляться исполнительной
схемой.

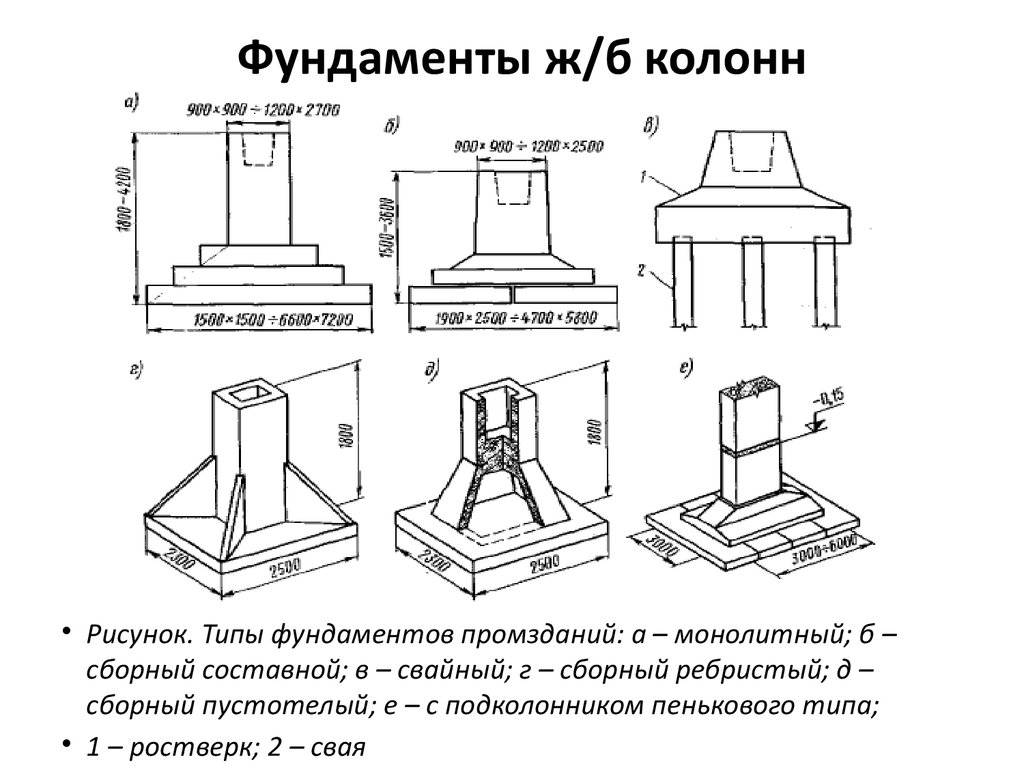

Рис.
4. Сборные фундаменты под отдельные
опоры: а и б — под кирпичные столбы; виг-
под железобетонную колонну, 1 — блок-подушка,
2 — распределительный блок, 3 — кирпичный
столб, 4 -железобетонная колонна, 5-
башмак, 6 — блок-стакан, 7 — опорная плита

Для
колонн трех- и четырехэтажной разрезки
(высотой более 10 м) необходимо применять
приспособления, обеспечивающие крепле­ние
колонн не только в стаканах, но и по
высоте, используя подкосы, растяжки,
групповые кондукторы. При использовании
одиночных кондукторов, подкосов и
растяжек может быть принята
дифферен­цированная или комплексная
схема монтажа.

Групповые
кондукторы используют при монтаже
колонн высо­той до 18 м. При продольном
расположении ригелей применяют комплект
из трех РШИ, а при поперечной —из двух.

Монтируемую
колонну подают в кондуктор и с помощью
за­жимных винтов хомутов временно
закрепляют и расстроповывают. Выверку
колонны осуществляют с помощью винтов,
а ее вертикаль­ность проверяют
теодолитами.

Подкрановые
балки
монтируют после того, как бетон в стыке
между колонной и стенками стакана
фундамента наберет не менее 70% проектной
прочности.

Подкрановые
балки монтируют отдельным потоком или
одновременно с конструкциями покрытия.

До
начала монтажа выполняют геодезическую
проверку отметок опорных площадок
подкрановых консолей колонн. Перед
подъемом на балку навешивают приспособления
и подмости для ее временного закрепления
в проектном положении, а также оттяжки
для ее точной наводки. Балки устанавливают
по осевым рискам на них и подкрановых
консолях колонн с временным раскреплением
на анкерных болтах и выверяют с помощью
специальных приспособлений.

Оси
подкрановых балок выверяют теодолитом,
установленным по оси первой подкрановой
балки на специальном кронштейне,
прикрепленном к первой колонне так,
чтобы теодолит был расположен на высоте
500 мм над верхней плоскостью балки. При
пролете не более 18 м ось подкрановых
балок выверяют путем измерения рулеткой
пролета против каждой колонны. Подкрановые
балки и подкрановые рельсы нивелируют
прибором, установленным в середине
пролета здания на высоте 200…300 мм от
поверхности балки.

После
окончательной выверки подкрановых
балок составляют исполнительную схему,
на которой обозначают отметки верха
балок, отклонения, проектную отметку
верха балок. Этой схемой пользуются при
установке рельсовых путей.

После
выверки и геодезической проверки
правильности установки балок сваривают
закладные детали.

Фермы
покрытия
обычно монтируют с транспортных средств.
В отдельных случаях, а также при
необходимости укрупнения ферм у места
монтажа их размещают в специальных
кассетах в монтируемом пролете. При
этом фермы раскладывают (рис.7) таким
образом, чтобы кран с каждой позиции
мог без оттяжки устанавливать ферму и
по возможности без передвижек укладывать
плиты покрытий.

Подстропильные
фермы обычно монтируют в одном потоке
с подкрановыми балками после установки
балок с
одной стоянки монтажного крана.

Стропильные
фермы и балки покрытия монтируют после
установки и закрепления всех
нижерасположенных конструкций каркаса
здания. Перед подъемом их обстраивают
люльками и лестницами, закрепляют
распорки для временного крепления,
страховочный канат, расчалки и оттяжки.

При
монтаже ферму поднимают, разворачивают
с помощью оттяжек на 90°. Затем поднимают
на высоту, на 0,5. ..0,7 м превышающую отметку
опор, и опускают на опоры. Правильность
установки балок и ферм контролируют
путем совмещения соответствующих рисок.
Для строповки ферм применяют траверсы
с полуавтоматическими захватами,
обеспечивающими дистанционную
расстроповку.

После
подъема, установки и выверки первую
ферму или балку раскрепляют расчалками,
а последующие крепят специальными
распорками из расчета не менее двух для
ферм пролетом, 24…30 м. Расчалки и распорки
снимают только после установки и приварки
панелей покрытия. Для выверки и регулировки
положения на опоре балок или ферм
применяют специальные кондукторы
(рис.8).

Монтаж
плит осуществляют
сразу после установки и постоян­ного
закрепления на опорах очередной фермы.
Этим обеспечивается необходимая
жесткость очередной ячейки покрытия.
При бесфо­нарной кровле плиты покрытия
рекомендуется укладывать от одного
конца фермы к другому, начиная со стороны
ранее смонтированного пролета, при
наличии фонарей — от концов ферм к
середине пролета. Закладные детали
каждой плиты в трех углах опирания
необходимо приварить к закладным деталям
верхнего пояса фермы.

Складирование
плит производят в зоне действия монтажного
крана. Число штабелей плит и их размещение
определяют из условия покрытия ячейки
между фермами с одной стоянки крана.
