Какие напряжения можно получить с компьютерного блока питания — ЭННЕРА

Часто можно увидеть, как люди выбрасывают компьютерные блоки питания. Ну или БП просто валяются без дела, собирая пыль.

А ведь их можно использовать в хозяйстве!

Небольшой ликбез о напряжениях и токах компьютерного БП

Во-первых, не стоит пренебрегать техникой безопасности.

Если на выходе блока питания мы имеем дело с безопасными для здоровья напряжениями, то вот на входе и внутри него 220 и 110 Вольт! Поэтому, соблюдайте технику безопасности. И позаботьтесь о том, чтобы никто другой не пострадал от экспериментов!

Во-вторых, нам потребуется Вольтметр или мультиметр. С помощью него можно измерить напряжения и определить полярность напряжения (найти плюс и минус).

В-третьих, на блоке питания вы можете найти наклейку, на которой будет обозначен максимальный ток, на который рассчитан блок питания, по каждому напряжению.

На всякий случай отнимите от написанной цифры 10%. Так вы получите наиболее точное значение (производители часто врут).

В-четвертых, блок питания ПК типа АТХ предназначен для формирования постоянных питающих напряжений +3.3V, +5V, +12V, -5V, -12V. Поэтому не пытайтесь получить на выходе переменное напряжение.Мы же расширим набор напряжений путем комбинирования номинальных.

Разъемы и напряжения компьютерного блока питания

Цветовая маркировка напряжений компьютерного блока питания

Как вы могли заметить, провода, выходящие из блока питания, имеют свой цвет. Это не просто так. Каждый цвет обозначает напряжение. Большинство производителей стараются придерживаться одного стандарта, но бывают совсем китайские блоки питания и цвет может не совпадать (именно поэтому мультиметр в помощь).

В нормальных БП маркировка по цветам проводов такая:

• Черный — общий провод, «земля», GND
• Белый — минус 5V
• Синий — минус 12V
• Желтый — плюс 12V
• Красный — плюс 5V
• Оранжевый — плюс 3. 3V
• Зеленый — включение (PS-ON)
• Серый — POWER-OK (POWERGOOD)
• Фиолетовый — 5VSB (дежурного питания).

Распиновка разъемов блока питания AT и ATX

Для вашего удобства я подобрал ряд картинок с распиновкой всех типов разъемов блока питания на сегодняшний день.

Для начала изучим типы и виды разъемов (коннекторов) стандартного блока питания.

Для «запитки» материнской платы используется разъем ATX с 24 контактами или разъем AT с 20-ю контактами. Он же используется для включения блока питания.

Для жестких дисков, сидиромов, картридеров и прочего используется MOLEX.

Большая редкость сегодня разъем для flopy — дисков. Но на старых БП можно встретить.

Для питания процессора используется 4-контактный разъем CPU. Их бывает два или еще сдвоеный, то есть 8-контактный, для мощных процессоров.

Разъем SATA — пришел на смену разъема MOLEX. Используется для тех же целей, что и MOLEX, но на более новых устройствах.

Разъемы PCI, чаще всего служат для подачи дополнительного питания на разного рода PCI express устройства (наиболее распространены для видеокарт).

Перейдем непосредственно к распиновке и маркировке. Где же наши заветные напряжения? А вот они!

Еще одна картинка с распиновкой и цветовым обозначением напряжений на разъемах БП.

Ниже приведена распиновка блока питания типа AT.

Ну вот. С распиновкой компьютерных блоков питания разобрались! Самое время перейти к тому, как получить необходимые напряжения из блока питания.

Получение напряжений с разъемов компьютерного блока питания

Теперь, когда мы знаем, где взять напряжения, воспользуемся таблицей, которую я привел ниже. Пользоваться ей надо следующим образом: положительное напряжение+ ноль= итого.

 Важно помнить, что ток итогового напряжения будет определяться минимальным значением по использованным номиналам для его получения.

Я рекомендую на протяжении всей работы проверять результат мультиметром. Так спокойнее.

Также не забывайте, что для больших токов желательно использовать толстый провод.

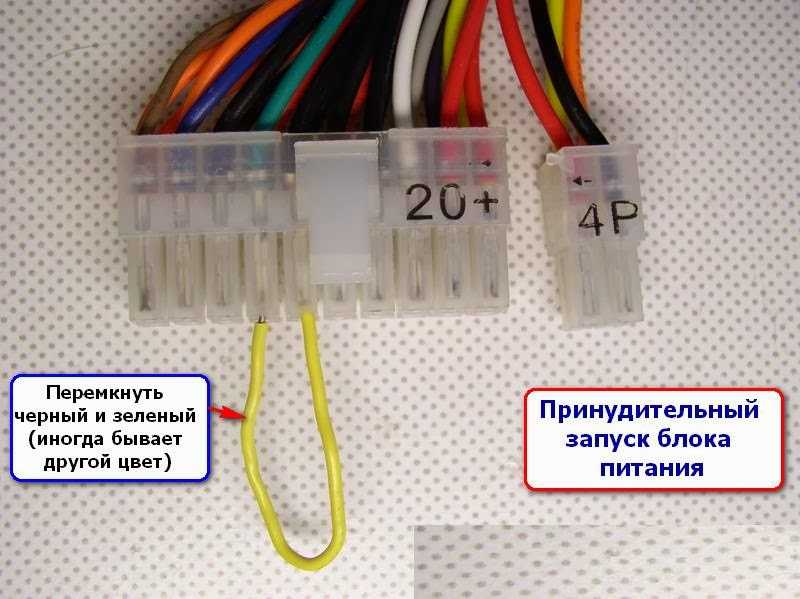

Самое главное!!! Блок питания запускается замыканием проводов GND и PWR SW. Работает до тех пор, пока данные цепи замкнуты!

 ПОМНИТЕ! Любые эксперименты с электричеством необходимо проводить со строгим соблюдением правил электробезопасности!!!

Дополнение по разъемам. Уточнение распиновки PCIe и EPS разъемов.

Где на блоке питания идёт плюс и минус? — Спрашивалка

Где на блоке питания идёт плюс и минус? — Спрашивалка

АБ

Арина Бибикова

На картинке я отметил ориентиры. Правильно ли то, что в белом кружке говорит о полярности выхода блока питания. Тобишь правый провод плюс а левый минус? Если что исправьте меня, кто знает где на блоках питания выходы.

• плюс
• минус
• блок
• питание

ЮЛ

Юлия Лаврентьева

Всё абсолютно правильно

Natashenka Lebedeva

внутренняя часть штекера +; внешняя часть штекера минус. а какой провод левый а какой правый можно проверить например светодиодом, но только после демонтажа штекера

Николай Воскобойников

Минус как и «масса» всегда имеет больший по площади контакт, т. е. минус это наружняя сторона шекера, а плюс внутреняя.

ТТ

Татьяна Телегина

полярность так сделана что плюс минус не влияют на технику там стоит выпрямитель (диод) кроме техники под батарейки

ДМ

Даниил Марченко

Внутренняя часть + наружная —

Сергей Самойлов

в центре штекера всегда плюс

Ирина Актуганова

Провод двухжильный, жила с белой полосой, это минус. Внутренний контакт штекера, это плюс. Во Франции всё наоборот, у них синий и чёрный это всегда плюс, а красный минус. По крайней мере в их машинах так.

CC

Chupa Chups

Что есть правый и левый? !
Откуда смотришь?

Тот, что к центральному эл-ду — тот и плюс, к кольцевому — минус.
Прочее — от лукавого.

ДО

Дмитрий Орлов

да именно точка на рисунке это внутренняя часть штеккера, а окружность наружная. Как правило наружная минус.. Удачи вам

Елена Хлякина

Неизвестно

ЕС

Екатерина С

в центре штекера всегда плюс

Elzar

правильно

Похожие вопросы

монолит или керамзитобетонные блоки? (плюсы и минусы)

Нужна полярность выходов блока питания ИЭП 5-0910 …где у него на выходе плюс а где минус…

Все плюсы и минусы революции. Все плюсы и минусы реформ. Все плюсы и минусы реформ.

какой провод на блоке питания для компьютера плюс, а какой минус? есть красный, посередине два черных, желтый

Плюсы и минусы миграции?

Дом из Керамзитбетонных блоков, какие есть минусы и плюсы?

сколько будет плюс на плюс, минус на минус, плюс на минус, минус на плюс?

Какие плюсы и минусы внекишечного питания пауков?

Назовите плюсы и минусы атомной физики Плюсы и минусы атомной физики

Плюсы и минусы ведения личного дневника на сменных блоках Плюсы и минусы ведения личного дневника на сменных блоках

Блок питания

— Каково использование отрицательного напряжения на материнской плате ПК?

\$\начало группы\$

Каково использование этих отрицательных напряжений? Они там только для обратной совместимости?

В современных блоках питания ПК:

• +12В
• +5В
• +3,3 В

, а также:

• -12 В
• -5В

Но текущий рейтинг отрицательных рельсов намного меньше, чем положительных.

Если бы мы вернулись в 80-е, когда операционные усилители всегда питались симметрично от +12 В -12 В: Хорошо.. Но в настоящее время почти все, что вы можете найти на материнской плате, представляет собой цифровую логику, питаемую только положительным напряжением.

За исключением шины RS232, которая является почти устаревшей шиной, я не вижу никаких причин для того, чтобы блок питания распределял отрицательные шины.

Поскольку это очень большой объем, я полагаю, что цена здесь движет всем. Таким образом, почему каждый блок питания должен обеспечивать такое напряжение, если он почти не используется? (очень низкий номинальный ток отрицательных шин БП позволяет предположить это).

Не будет ли дешевле позволить каждому поставщику оборудования добавлять свои собственные встроенные импульсные источники питания, когда требуется отрицательное напряжение?

• блок питания

\$\конечная группа\$

2

\$\начало группы\$
ПК

напичканы требованиями, которые касаются обратной совместимости, и рельсы -Ve являются частью этого. Я не уверен насчет -5 В, но на исходной шине PCI есть линия -12 В, поэтому, если вы хотите обеспечить подходящие разъемы PCI, вам нужна шина -12 В, даже если последний человек, производивший карту PCI, которая нуждалась -12V умер в 2002 году.

Затем, если вы хотите разработать стандартную распиновку разъема питания, которая может использоваться людьми, собирающими материнские платы с разъемами PCI, тогда для нее нужна шина -12 В, иначе производитель материнской платы должен начать добавлять блоки питания в свои материнская плата. Итак, теперь у вас есть шина -12 В на разъеме питания, даже после того, как люди перестали устанавливать разъемы PCI.

Некоторые из этих вещей удивительно от которых трудно отказаться — «устаревший» ПК без подключения клавиатуры/мыши в стиле PS/2 обсуждался как неизбежный 15 лет назад, но настольные компьютеры по-прежнему стремятся иметь эти разъемы.

Просто оказывается, что дешевле/проще поддерживать весь старый хлам, чем отбрасывать его и наводить порядок в дизайне. А может и нет, и ПК просели под тяжестью всего этого багажа, и люди перешли на другие форм-факторы…

\$\конечная группа\$

5

\$\начало группы\$

Хотя –12 В и –5 В подаются на материнскую плату через разъемы питания, материнская плата обычно использует только +3,3 В, +5 В и +12 В. Если присутствует, –5 В просто направляется к шине ISA на контакте B5, поэтому его могут использовать любые карты ISA, хотя очень немногие когда-либо использовали его. Однако, например, схемы разделения аналоговых данных в старых контроллерах гибких дисков действительно использовали -5 В. Логика материнской платы обычно также не использует -12 В; однако он может использоваться в некоторых конструкциях плат для цепей последовательного порта или локальной сети (LAN).

На самом деле –5 В было удалено из спецификаций ATX12V 1.3 и более поздних версий. Единственная причина, по которой он оставался в большинстве конструкций источников питания в течение многих лет, заключается в том, что на шине ISA требовалось напряжение -5 В для полной обратной совместимости. Поскольку современные ПК больше не имеют слотов ISA, сигнал –5 В больше не нужен. Однако, если вы устанавливаете новый блок питания в систему со старой материнской платой, имеющей слоты шины ISA, вам нужен блок питания, который включает сигнал –5 В.

\$\конечная группа\$

\$\начало группы\$

-5V необходимы для динамической памяти. Для ранних ПК на базе 8-битных процессоров типичным «максимальным» размером памяти было 64 КБ, реализованное с использованием 32 16 КБ ОЗУ (4116). Только с появлением 64-килобитной ОЗУ внерельсовое напряжение (которое для 4116 составляло +12 В и -5 В для 4116) генерировалось на кристалле с помощью подкачки заряда.

Аналогичные требования для ранних СППЗУ. Таким образом, шинная система первого IBM PC с таким напряжением неудивительна.

+12 В также был популярен для двигателей дисководов, как из-за большей мощности, чем на шине +5 В, так и из-за меньших последствий скачков напряжения для вычислений. -12 В, напротив, использовалось почти только для схем RS232.

\$\конечная группа\$

\$\начало группы\$

Короче говоря, потому что так написано в спецификации ATX. ATX является усовершенствованием старого стандарта AT и претерпевает изменения. Рельсы -5V стали необязательными в ATX12V 1.2. Первоначальные спецификации ATX были выпущены Intel в 1995 и несколько раз пересматривались. Сейчас на 2.3. Но он медленно обновляется, как и любой стандарт. -12В со временем будет снято с производства.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Преобразованные комбинации напряжений блоков питания ATX

Преобразованные комбинации напряжений блоков питания ATX

10 декабря 2012 г. , Майк Даути . В этой статье описывается, как получить больше комбинаций напряжения, и более подробно рассказывается о том, как работать с устройством.

Настольный блок питания постоянного тока из компьютерного блока питания ATX

При преобразовании компьютерного блока питания ATX в настольный источник постоянного тока он может включать до 5 выходов напряжения плюс заземление. Блок питания ATX (блок питания) всегда будет иметь четыре шины напряжения — по одной для +3,3 В, +5 В, +12 В и -12 В, а иногда будет пятая шина для -5 В.

Эти пять напряжений создаются путем подключения отрицательной клеммы постоянного тока к выходу GND, а положительной клеммы — к выходу +3,3 В, +5 В, -5 В, +12 В или -12 В.

Блок не ограничен только этими напряжениями. Можно получить до 22 различных напряжений, подключив положительные и отрицательные клеммы постоянного тока в разных комбинациях. Как и любой другой магазинный инструмент, он помогает узнать, как получить максимальную отдачу от устройства. Понимание этих комбинаций может сделать их одним из наиболее часто используемых вами производственных инструментов.

Комбинации напряжений

Существует 30 возможных комбинаций для 22 различных напряжений (некоторые из 22 комбинаций можно составить двумя разными способами, всего 30). Ниже приведена таблица, показывающая, как создавать различные комбинации напряжений:

Комбинации напряжений питания ATX

В столбцах слева направо перечислены все выходы для подключения положительной клеммы постоянного тока, а в строках сверху вниз перечислены все выходы для подключения отрицательной клеммы постоянного тока. Напряжение отображается на пересечении строки и столбца. Например, используя мультиметр с красным положительным проводом и черным отрицательным проводом и подключив черный провод к клемме GND, а красный провод к клемме +12 В, вы получите +12 вольт. Но если вы перепутаете провода и подключите красный провод к клемме GND, а черный провод к клемме +12 В, вы получите -12 вольт.

Ниже приведен список возможных комбинаций напряжения:

Цветовые коды диаграммы

Вы можете задаться вопросом о забавных цветовых кодах, используемых в диаграмме. Цвета связаны с доступными усилителями для разных шин напряжения при комбинировании по-разному. Если вы изучите табличку с техническими характеристиками на боковой стороне блока питания, там будет указан доступный ток для каждой шины:

Табличка с техническими характеристиками блока питания ATX

Обратите внимание, что в приведенном выше примере шины -5 В и -12 В имеют наименьшую мощность — менее одного ампера каждая. Другие рельсы имеют во много раз больше доступных усилителей. Взгляд на внутреннюю часть блока питания показывает, что существует взаимосвязь между количеством проводов и доступной силой тока для каждой шины: линии +3,3 В, +5 В и +12 В и заземление, но для шин -5 В и -12 В имеется только один провод. Это возвращает нас к цветовым кодам на предыдущей диаграмме:

• Красный для комбинаций с высоким усилителем (как положительные, так и отрицательные клеммы постоянного тока имеют несколько проводов )
• Желтый для комбинаций среднего усилителя (одна или другая из положительных или отрицательных клемм имеют несколько проводов, а другая клемма имеет только один провод)
• Зеленый для комбинаций с низким усилителем (как положительные, так и отрицательные клеммы постоянного тока имеют один провод )

Обычно используются следующие термины: «Высокий», «Средний» или «Низкий», потому что точное количество ампер будет варьироваться от одного блока питания к другому, но шины с наименьшей силой тока будут шиной -5 В и шиной -12 В. рельс и обычно имеют только один провод каждый. Остальные шины напряжения плюс земля будут иметь несколько проводов.

Выберите комбинацию с соответствующей силой тока

Возможно, вы заметили, что когда определенное напряжение может быть получено более чем с одной комбинацией (например, +12 В и -12 В), то может быть лучше выбрать комбинацию, которая поддерживает более высокую силу тока. . При подключении устройств и размещении устройства под нагрузкой обычно лучше, чтобы устройство могло выдерживать больший ток, чем меньший. Тем не менее, некоторые устройства могут потреблять столько же тока, сколько вы им подаете, и в результате они могут перегрузиться и выйти из строя.

Будьте осторожны при использовании комбинаций низких усилителей. Однако вам не следует слишком беспокоиться, потому что большинство блоков питания ATX имеют защиту от перегрузки по току, и устройство просто отключится, если текущая нагрузка превысит пределы, установленные производителем.

В категорию «Слабая сила тока» попадают только две комбинации напряжения: -7 В и +7 В (обозначены зеленым цветом на приведенной выше схеме).
