Как устроен блок питания, который работает в каждом системнике / Хабр

Блок питания извлечён из корпуса. Пучок проводов слева подключается к компьютеру. Большой компонент посередине типа трансформатора — это фильтрующий индуктор. Кликабельно, как и все фотографии в статье

Вы когда-нибудь задумывались, что находится внутри блока питания (БП) вашего компьютера? Задача БП — преобразовать питание из сети (120 или 240 В переменного тока, AC) в стабильное питание постоянного, то есть однонаправленного тока (DC), который нужен вашему компьютеру. БП должен быть компактным и дешёвым, при этом эффективно и безопасно преобразовывать ток. Для этих целей при изготовлении используются различные методы, а сами БП внутри устроены гораздо сложнее, чем вы думаете.

В этой статье мы разберём блок стандарта ATX и объясним, как он работает¹.

Как и в большинстве современных БП, в нашем используется конструкция, известная как «импульсный блок питания» (ИБП). Это сейчас они очень дёшевы, но так было не всегда. В 1950-е годы сложные и дорогие ИБП использовались разве что в ракетах и космических спутниках с критическими требованиями к размеру и весу. Однако к началу 1970-х новые высоковольтные транзисторы и другие технологические усовершенствования значительно удешевили ИБП, так что их стали широко использовать в компьютерах. Сегодня вы можете за несколько долларов купить зарядное устройство для телефона с ИБП внутри.

Наш ИБП формата ATX упакован в металлический корпус размером с кирпич, из которого выходит множество разноцветных кабелей. Внутри корпуса мы видим плотно упакованные компоненты. Инженеры-конструкторы явно были озабочены проблемой компактности устройства. Многие компоненты накрыты радиаторами. Они охлаждают силовые полупроводники. То же самое для всего БП делает встроенный вентилятор. На КДПВ он справа.

Начнём с краткого обзора, как работает ИБП, а затем подробно опишем компоненты. Своеобразный «конвейер» на фотографии организован справа налево. Справа ИБП получает переменный ток. Входной переменный ток преобразуется в высоковольтный постоянный ток с помощью нескольких крупных фильтрующих компонентов. Этот постоянный ток включается и выключается тысячи раз в секунду для генерации импульсов, которые подаются в трансформатор. Тот преобразует высоковольтные импульсы в сильноточные низковольтные. Эти импульсы преобразуются в постоянный ток и фильтруются, чтобы обеспечить хорошее, чистое питание. Оно подаётся на материнскую плату, накопители и дисководы через кабели на фотографии слева.

Хотя процесс может показаться чрезмерно сложным, но большинство бытовой электроники от мобильника до телевизора на самом деле питаются через ИБП. Высокочастотный ток позволяет сделать маленький, лёгкий трансформатор. Кроме того, импульсные БП очень эффективны. Импульсы настраиваются таким образом, чтобы обеспечить только необходимую мощность, а не превращать избыточную мощность в отработанное тепло, как в линейном БП.

Первым делом входной переменный ток проходит через цепь входного фильтра, которая фильтрует электрический шум, то есть беспорядочные изменения электрического тока, ухудшающие качество сигнала.

Фильтр ниже состоит из индукторов (тороидальных катушек) и конденсаторов. Квадратные серые конденсаторы — специальные компоненты класса X для безопасного подключения к линиям переменного тока.

Компоненты входного фильтра

Переменный ток с частотой 60 герц в сети меняет своё направление 60 раз в секунду (AC), но компьютеру нужен постоянный ток в одном направлении (DC). Полномостовой выпрямитель на фотографии ниже преобразует переменный ток в постоянный. Выходы постоянного тока на выпрямителе отмечены знаками ? и +, а переменный ток входит через два центральных контакта, которые постоянно меняют свою полярность. Внутри выпрямителя — четыре диода. Диод позволяет току проходить в одном направлении и блокирует его в другом направлении, поэтому в результате переменный ток преобразуется в постоянный ток, протекающий в нужном направлении.

На мостовом выпрямителе видна маркировка GBU606. Цепь фильтра находится слева от выпрямителя. Большой чёрный конденсатор справа — один из удвоителей напряжения. Маленький жёлтый конденсатор — это специальный керамический Y-конденсатор, который защищает от всплесков напряжения

Ниже — две схемы, как работает мостовой выпрямитель. На первой схеме у верхнего входа переменного тока положительная полярность. Диоды пропускают поток на выход DC. На второй схеме входы переменного тока поменяли полярность, как это происходит постоянно в AC. Однако конфигурация диодов гарантирует, что выходной ток остаётся неизменным (плюс всегда сверху). Конденсаторы сглаживают выход.

На двух схемах показан поток тока при колебаниях входного сигнала AC. Четыре диода заставляют ток течь в направлении по стрелке

Современные БП принимают «универсальное» входное напряжение от 85 до 264 вольт переменного тока, поэтому могут использоваться в разных странах независимо от напряжения в местной сети. Однако схема этого старого БП не могла справиться с таким широким диапазоном. Поэтому предусмотрен переключатель для выбора 115 или 230 В.

Переключатель 115/230 В

Переключатель использует умную схему с удвоителем напряжения. Идея в том, что при закрытом переключателе (на 115 В) вход AC обходит два нижних диода в мостовом выпрямителе, а вместо этого подключается непосредственно к двум конденсаторам. Когда «плюс» на верхнем входе AC, полное напряжение получает верхний конденсатор. А когда «плюс» снизу, то нижний. Поскольку выход DC идёт с обоих конденсаторов, на выходе всегда получается двойное напряжение. Дело в том, что остальная часть БП получает одинаковое напряжение независимо от того, на входе 115 или 230 В, что упрощает его конструкцию. Недостаток удвоителя в том, что пользователь обязан установить переключатель в правильное положение, иначе рискует повредить БП, а для самого БП требуются два больших конденсатора. Поэтому в современных БП удвоитель напряжения вышел из моды.

Схема удвоителя напряжения. Каждый конденсатор получает полный вольтаж, поэтому на выходе DC двойное напряжение. Серые диоды не используются в работе удвоителя

В целях безопасности высоковольтные и низковольтные компоненты разделены механически и электрически, см. фотографию ниже. На основной стороне находятся все цепи, которые подключаются к сети AC. На вторичной стороне — низковольтные цепи. Две стороны разделены «пограничной изоляцией», которая отмечена зелёным пунктиром на фотографии. Через границу не проходит никаких электрических соединений. Трансформаторы пропускают энергию через эту границу через магнитные поля без прямого электрического соединения. Сигналы обратной связи передаются на основную сторону с помощью оптоизоляторов, то есть световыми импульсами. Это разделение является ключевым фактором в безопасной конструкции: прямое электрическое соединение между линией AC и выходом БП создаёт опасность удара электрическим током.

Источник питания с маркировкой основных элементов. Радиаторы, конденсаторы, плата управления и выходные кабели удалены ради лучшего обзора (SB означает источник резервного питания, standby supply)

К этому моменту входной переменный ток преобразован в высоковольтный постоянный ток около 320 В². Постоянный ток нарезается на импульсы переключающим (импульсным) транзистором (switching transistor на схеме выше). Это силовой МОП-транзистор (MOSFET)³. Поскольку во время использования он нагревается, то установлен на большом радиаторе. Импульсы подаются в главный трансформатор, который в некотором смысле является сердцем БП.

Трансформатор состоит из нескольких катушек проволоки, намотанных на намагничиваемый сердечник. Высоковольтные импульсы, поступающие в первичную обмотку трансформатора, создают магнитное поле. Сердечник направляет это магнитное поле на другие, вторичные обмотки, создавая в них напряжение. Так ИБП безопасно вырабатывает выходной ток: между двумя сторонами трансформатора нет электрического соединения, только соединение через магнитное поле. Другим важным аспектом является то, что в первичной обмотке много оборотов проволоки вокруг сердечника, а на вторичных контурах гораздо меньше. В результате получается понижающий трансформатор: выходное напряжение намного меньше входного, но при гораздо большем вольтаже.

Переключающий транзистор³ управляется интегральной схемой под названием «ШИМ-контроллер режима тока UC3842B». Этот чип можно считать мозгом БП. Он генерирует импульсы на высокой частоте 250 килогерц. Ширина каждого импульса регулируется для обеспечения необходимого выходного напряжения: если напряжение начинает падать, чип производит более широкие импульсы, чтобы пропускать больше энергии через трансформатор⁴.

Теперь можно посмотреть на вторую, низковольтную часть БП. Вторичная схема производит четыре выходных напряжения: 5, 12, ?12 и 3,3 вольта. Для каждого выходного напряжения отдельная обмотка трансформатора и отдельная схема для получения этого тока. Силовые диоды (ниже) преобразуют выходы трансформатора в постоянный ток. Затем индукторы и конденсаторы фильтруют выход от всплесков напряжения. БП должен регулировать выходное напряжение, чтобы поддерживать его на должном уровне даже при увеличении или уменьшении нагрузки. Интересно, что в БП используется несколько различных методов регулирования.

Крупным планом показаны выходные диоды. Слева вертикально установлены цилиндрические диоды. В центре — пары прямоугольных силовых диодов Шоттки, в каждом корпусе по два диода. Эти диоды прикреплены к радиатору для охлаждения. Справа обратите внимание на два медных провода в форме скоб. Они используются в качестве резисторов для измерения тока

Основными являются выходы 5 и 12 В. Они регулируются одной микросхемой контроллера на основной стороне. Если напряжение слишком низкое, микросхема увеличивает ширину импульсов, пропуская больше мощности через трансформатор и увеличивая напряжение на вторичной стороне БП. А если напряжение слишком высокое, чип уменьшает ширину импульса. Примечание: одна и та же схема обратной связи управляет выходами на 5 и 12 В, поэтому нагрузка на одном выходе может изменять напряжение на другом. В более качественных БП два выхода регулируются по отдельности⁵.

Нижняя сторона печатной платы. Обратите внимание на большое расстояние между цепями основной и вторичной сторон БП. Также обратите внимание, какие широкие металлические дорожки на основной стороне БП для тока высокого напряжения и какие тонкие дорожки для схем управления

Вы можете задать вопрос, как микросхема контроллера на основной стороне получает обратную связь об уровнях напряжения на вторичной стороне, поскольку между ними нет электрического соединения (на фотографии виден широкий зазор). Трюк в использовании хитроумной микросхемы под названием оптоизолятор. Внутри чипа на одной стороне чипа инфракрасный светодиод, на другой светочувствительный фототранзистор. Сигнал обратной связи подаётся на LED и детектируется фототранзистором на другой стороне. Таким образом оптоизолятор обеспечивает мост между вторичной и первичной сторонами, передавая информацию светом, а не электричеством⁶.

Источник питания также обеспечивает отрицательное выходное напряжение (?12 В). Это напряжение в основном устарело, но использовалось для питания последовательных портов и слотов PCI. Регулирование питания ?12 В кардинально отличается от регулирования +5 и +12 В. Выход ?12 В управляется стабилитроном (диодом Зенера) — это специальный тип диода, который блокирует обратный ток до определённого уровня напряжения, а затем начинает проводить его. Избыточное напряжение рассеивается в виде тепла через силовой резистор (розовый) под управлением транзистора и стабилитрона (поскольку этот подход расходует энергию впустую, современные высокоэффективные БП не используют такой метод регулирования).

Питание ?12 В регулируется крошечным стабилитроном ZD6 длиной около 3,6 мм на нижней стороне печатной платы. Соответствующий силовой резистор и транзистор A1015 находятся на верхней стороне платы

Пожалуй, наиболее интересной схемой регулирования является выход 3,3 В, который регулируется магнитным усилителем. Магнитный усилитель — это индуктор с особыми магнитными свойствами, которые заставляют его работать как ключ (переключатель). Когда ток подаётся в индуктор магнитного усилителя, то сначала он почти полностью блокирует ток, поскольку индуктор намагничивается и магнитное поле увеличивается. Когда индуктор достигает полной намагниченности (то есть насыщается), его поведение внезапно меняется — и индуктор позволяет частицам течь беспрепятственно. Магнитный усилитель в БП получает импульсы от трансформатора. Индуктор блокирует переменную часть импульса. Выход 3,3 В регулируется изменением ширины импульса⁷.

Магнитный усилитель представляет собой кольцо из ферритового материала с особыми магнитными свойствами. Вокруг кольца намотано несколько витков проволоки

В блоке питания есть небольшая плата, на которой размещена схема управления. Эта плата сравнивает напряжение с эталонным, чтобы генерировать сигналы обратной связи. Она отслеживает вольтаж также для того, чтобы генерировать сигнал «питание в норме» (power good). Схема установлена на отдельной перпендикулярной плате, поэтому не занимает много места в БП.

Основные компоненты установлены на верхней стороне платы со сквозными отверстиями, а нижняя сторона покрыта крошечными SMD-компонентами, которые нанесены путём поверхностного монтажа. Обратите внимание на резисторы с нулевым сопротивлением в качестве перемычек

В БП есть ещё вторая цепь — для резервного питания⁹. Даже когда компьютер формально «выключен», пятивольтовый источник резервного питания обеспечивает ему мощность 10 Вт для функций, которые продолжают работать: часы реального времени, функция пробуждения по локальной сети и др. Цепь резервного питания является почти независимым БП: она использует отдельную управляющую микросхему, отдельный трансформатор и отдельные компоненты на вторичной стороне DC, но те же самые компоненты на основной стороне AC. Эта система гораздо меньшей мощности, поэтому в цепи трансформатор меньшего размера.

Чёрно-жёлтые трансформаторы: трансформатор для резервного питания находится слева, а основной трансформатор — справа. Перед ним установлена микросхема для управления резервным питанием. Большой цилиндрический конденсатор справа — компонент удвоителя напряжения. Белые капли — это силикон, который изолирует компоненты и удерживает их на месте

Блок питания ATX сложно устроен внутри, с множеством компонентов, от массивных индукторов и конденсаторов до крошечных компонентов поверхностного монтажа¹⁰. Однако эта сложность позволяет выпускать эффективные, маленькие и безопасные БП. Для сравнения, я когда-то писал о блоке питания 1940-х годов, который выдавал всего 85 ватт мощности, но был размером с чемодан, весил 50 кг и стоил сумасшедшие деньги. В наше время с продвинутыми полупроводниками делают гораздо более мощные БП дешевле 50 долларов, и такое устройство поместится у вас в руке.

Блок питания REC-30 для телетайпа Model 19 (ВМФ США) 1940-х годов

Я уже писал о БП, включая историю блоков питания в IEEE Spectrum. Вам также могут понравиться детальные разборы зарядного устройства Macbook и зарядного устройства iPhone.

¹ Intel представила стандарт ATX для персональных компьютеров в 1995 году. Стандарт ATX (с некоторыми обновлениями) по-прежнему определяет конфигурацию материнской платы, корпуса и блока питания большинства настольных компьютеров. Здесь мы изучаем блок питания 2005 года, а современные БП более продвинутые и эффективные. Основные принципы те же, но есть некоторые изменения. Например, вместо магнитных усилителей почти везде используют преобразователи DC/DC.

Этикетка на блоке питания

На этикетке БП указано, что он изготовлен компанией Bestec для настольного компьютера Hewlett-Packard Dx5150. Этот БП слегка не соответствует формату ATX, он более вытянут в длину. [вернуться]

² Вы можете задать вопрос, почему AC напряжением 230 В преобразуется в постоянный ток 320 В. Причина в том, что напряжение переменного тока обычно измеряется как среднеквадратичное, которое в каком-то смысле усредняет изменяющуюся форму волны. По факту в 230-вольтовом сигнале AC есть пики до 320 вольт. Конденсаторы БП заряжаются через диоды до пикового напряжения, поэтому постоянный ток составляет примерно 320 вольт (хотя немного провисает в течение цикла). [вернуться]

³ Силовой транзистор представляет собой силовой МОП-транзистор FQA9N90C. Он выдерживает 9 ампер и 900 вольт. [вернуться]

⁴ Интегральная схема питается от отдельной обмотки на трансформаторе, которая выдаёт 34 вольта для её работы. Налицо проблема курицы и яйца: управляющая микросхема создаёт импульсы для трансформатора, но трансформатор питает управляющую микросхему. Решение — специальная цепь запуска с резистором 100 kΩ между микросхемой и высоковольтным током. Она обеспечивает небольшой ток для запуска микросхемы. Как только чип начинает отправлять импульсы на трансформатор, то питается уже от него. [вернуться]

⁵ Метод использования одного контура регулирования для двух выходов называется перекрёстным регулированием. Если нагрузка на одном выходе намного выше другого, напряжения могут отклоняться от своих значений. Поэтому во многих БП есть минимальные требования к нагрузке на каждом выходе. Более продвинутые БП используют DC/DC преобразователи для всех выходов, чтобы контролировать точность напряжения. Дополнительные сведения о перекрёстном регулировании см. в этих двух презентациях. Один из обсуждаемых методов — многоуровневая укладка выходных обмоток, как в нашем БП. В частности, 12-вольтовый выход реализован в виде 7-вольтового выхода поверх 5-вольтового выхода, что даёт 12 вольт. При такой конфигурации ошибка 10% (например) в 12-вольтовой цепи будет составлять всего 0,7 В, а не 1,2 В. [вернуться]

⁶ Оптоизоляторы представляют собой компоненты PC817, которые обеспечивают 5000 вольт изоляции между сторонами БП (то есть между высокой и низкой сторонами). Обратите внимание на прорезь в печатной плате под оптоизоляторами. Это дополнительная мера безопасности: она гарантирует, что ток высокого напряжения не пройдёт между двумя сторонами оптоизолятора вдоль поверхности печатной платы, например, при наличии загрязнения или конденсата (в частности, прорезь увеличивает расстояние утечки). [вернуться]

⁷ Ширина импульса через магнитный усилитель устанавливается простой схемой управления. В обратной части каждого импульса индуктор частично размагничивается. Схема управления регулирует напряжение размагничивания. Более высокий вольтаж усиливает размагничивание. Тогда индуктору требуется больше времени для повторного намагничивания, и, таким образом, он дольше блокирует входной импульс. При более коротком импульсе в цепи выходное напряжение уменьшается. И наоборот, более низкое напряжение размагничивания приводит к меньшему размагничиванию, поэтому входной импульс блокируется не так долго. В итоге выходное напряжение регулируется изменением напряжения размагничивания. Обратите внимание, что ширина импульса в магнитном усилителе регулируется управляющей микросхемой. Магнитный усилитель сокращает эти импульсы по мере необходимости при регулировании выходного напряжения 3,3 В. [вернуться]

⁸ Плата управления содержит несколько микросхем, включая операционный усилитель LM358NA, чип супервизора/сброса TPS3510P, четырёхканальный дифференциальный компаратор LM339N и прецизионный эталон AZ431. Чип супервизора интересный — он специально разработан для БП и контролирует выходное напряжение, чтобы оно было не слишком высоким и не слишком низким. Прецизионный эталон AZ431 — это вариант эталонного чипа TL431, который часто используется в БП для обеспечения опорного (контрольного) напряжения. Я уже писал о TL431. [вернуться]

⁹ Источник резервного питания использует другую конфигурацию — обратноходовой трансформатор. Здесь установлена управляющая микросхема A6151 с переключающим транзистором, что упрощает конструкцию.

Схема БП с использованием A6151. Она взята из справочника, поэтому не идентична схеме нашего БП, хотя близка к ней
[вернуться]

¹⁰ Если хотите изучить подробные схемы различных БП формата ATX, рекомендую сайт Дэна Мельника. Удивительно, сколько существует реализаций БП: различные топологии (полумостовые или прямые), наличие или отсутствие преобразования коэффициента мощности (PFC), разнообразные системы управления, регулирования и мониторинга. Наш БП довольно похож на БП с прямой топологией без PFC, внизу той странички на сайте Дэна. [вернуться]

Что такое блок питания компьютера, устройство, виды, схемы, принцип работы, компоненты — Железо на DTF

Анимированная версия статьи (видео)

6778
просмотров

Компьютерный блок питания (БП) это устройство, которое преобразовывает сетевое переменное напряжение в несколько постоянных напряжений, номиналом 12, 5 и 3.3 Вольта, которые и потребляют различные компоненты компьютера.

Напряжения на входе и выходе блока питания

Есть два типа блоков питания: Импульсные (инверторные) и трансформаторные (линейные).

Плюсы и минусы Импульсных и Линейных БП

Отличаются они способом преобразования электричества, размером и КПД.

Схема линейного БП

Трансформаторный блок состоит из понижающего трансформатора и выпрямителя, преобразующего переменный ток в постоянный. После него устанавливается фильтр (конденсатор), сглаживающий пульсации и ряд элементов обеспечивающие стабилизацию выходных напряжений и ряд защит.

Схема импульсного БП

Импульсный блок питания имеет более сложную схемотехнику, но при этом имеет меньшие габариты и большой КПД, поэтому в современных системах используют именно его.

Блок питания без крышки

Чтобы понять как в нём происходит преобразование, нужно начать с самого начала, с разъёма через который поступает высокое, переменное напряжение

Разъем серии IEC 320. (Распиновка)

Два верхних контакта, это фаза и ноль, средний контакт это заземление.
(Разъемы серии IEC 320 (вилка (папа) – в маркировке обозначается IEC C14; или розетка (мама) – обозначается IEC C13)

Если посмотреть на разъём с обратной стороны, то видно что к среднему контакту припаян проводник с металлическим лепестком на конце, который механически соединён с ближайшим винтом.

Заземляющий проводник, назначение

Так выполняется подключение корпуса к контуру заземления.

Навесные элементы на разъёме, это первый блок входного помехопадавляющего фильтра. (ПП-фильтр, ЭМП-фильтр).

Входной фильтр, навесные элементы

Фильтр состоит из двух блоков, первый ставят как можно ближе к разъёму, к источнику помех, так фильтр будет эффективней. Обычно он состоит из нескольких конденсаторов, припаянных к контактам разъёма, для защиты от кондуктивных помех.

Второй блок находится рядом на плате и выполняет более сложную фильтрацию. В минимальном варианте представляет собой дроссель и несколько конденсаторов, включенных параллельно входу и нагрузке.

Схема помехопадавлющего фильтра.

Они так же подавляют кондуктивные помехи, которые возникают в результате работы самого блока питания и приходящие из сети. В этих цепях используются специальные помехопадавляющие конденсаторы, которые разделяются на классы X и Y.
(Конденсаторы (X и Y), во входных фильтрах, выполняют из специальных негорючих материалов, так как они могут греться до очень высоких температур и могут стать причиной пожара)

Большой плёночный конденсатор подавляет дифференциальные помехи, то есть те помехи которые возникают между двумя проводниками цепи.

Конденсаторы (X и Y)

Синфазные помехи которые протекают через паразитные емкости между силовыми шинами питания и землёй, подавляются небольшими керамическими конденсаторами, они соединяют линии питания в общей точке с землей.

Входной фильтр, схема

Синфазный дроссель также создаёт сопротивление для этих помех.

Дроссель, устройство

Синфазный дроссель состоит из двух одинаковых катушек, изолированных друг от друга и намотанных на одном сердечнике. Помехи на проводниках, подключённых ко входу дросселя, встречают высокое индуктивное сопротивление обеих катушек и подавляются.

Многозвеньевый фильтр

В более сложном варианте фильтра, схемы дублируются и добавляются новые, например высокочастотные и низкочастотные фильтры.
(Для корректной работы фильтра необходимо рабочее заземление)

Это важно, так как без входного фильтра, нарушалась бы работа самого блока питания и другой техники, так как импульсный БП является мощным источником импульсных помех.

Фильтр, как и весь блок питания, на входе защищают предохранителем.

Плавкая вставка (предохранитель)

Он нужен для защиты цепи от короткого замыкания. Его номинал должен зависеть от потребляемой мощности, но в большинство БП ставят 3 или 5-амперные предохранители.
(400 Вт – 2,5 А, 600 Вт-4, 800 Вт – 5 А)

Рядом с предохранителем ставят термистор. Он защищает элементы цепи от бросков тока.

Термистор в БП

При включении импульсного блока питания, происходит резкий скачок тока превышающий рабочие параметры во много раз, для борьбы с броском тока, ставится NTC-термистор, его сопротивление при комнатной температуре велико и импульс при включении гасится об него. В процессе дальнейшего воздействия тока терморезистор нагревается и выходит в рабочий режим, в котором у него низкое сопротивление и дальше на работу цепи он не влияет.

После предохранителя ставят варистор, его устанавливают параллельно нагрузке для защиты цепи от высоковольтных импульсов. При нормальном сетевом напряжении варистор не влияет на работу схемы.

Варистор в БП, нормальное напряжение

При возникновении высоковольтного импульса, варистор резко уменьшает своё сопротивление и ток протекает через него, рассеивая импульс в виде тепла.

Варистор в БП, Высокое напряжение

При длительном перенапряжении, варистор возросшим через него током выжигает плавкий предохранитель, защищая остальные элементы блока питания от повреждения.

(Варисторы обеспечивают защиту высоковольтной части блока питания от всплесков напряжения, а термисторы — от большого тока при включении)

После этого блока отфильтрованное напряжение поступает на высоковольтный выпрямитель (ВВ).

Диодный мост, схема (Высоковольтный выпрямитель)

Выпрямитель делает из переменного напряжения, постоянное. Состоит он обычно из 4 диодов. Диоды пропускают ток только в одном направлении, при подключении их по мостовой схеме, на выходе получается пульсирующий ток одной полярности. Такую схему ещё называют «диодный мост». Иногда 4 диода можно встретить в одном корпусе, как одну микросхему.

С выхода диодного моста, пульсирующее напряжение подается на емкостной фильтр.

Ёмкостной фильтр

Его реализуют на плате как один или два высоковольтных конденсатора, включённых параллельно нагрузке.

Напряжение с выхода ёмкостного фильтра

Конденсатор запасает энергию на вершинах импульсов пульсаций и отдаёт её в нагрузку при провалах выходного напряжения моста, поэтому после фильтра получается стабильное постоянное напряжение.

Массивный дроссель с конденсатором перед фильтром, это PFC — корректор коэффициента мощности.

Корректор коэффициента мощности (PFC)

Он снижает резкую нагрузку на проводку и предотвращает её нагрев и повреждение. Дроссель препятствует заряду конденсатора на пике входной синусоиде и позволяет при спаде. Если этим процессом управляет отдельная схема на плате или контроллер, то это увеличивает эффективность блока питания и такая коррекция называется активной. В некоторых схемах для более высокой эффективности используют, несколько дросселей.
(APFC или Active PFC, Active Power Factor Correction converter)

После фильтра получившееся выпрямленное напряжение поступает на высокочастотный преобразователь.

Преобразователь (Инвертор)

Он делает из выпрямленного постоянного напряжения высокочастотные импульсы прямоугольной формы. Делается это обычно двумя мощными транзисторами, которые по очереди открываются и закрываются, их частоту и скважность, задаёт ШИМ-контроллер, путем подачи сигналов на их затворы.

Чем дольше транзистор будет открыт, тем больше он передаст энергии, на первичную обмотку главного трансформатора.

Импульсный трансформатор, устройство

Принцип работы импульсного трансформатора такой же как и у обычного, но работает он на гораздо более высоких частотах, из за чего увеличивается кпд и меньше энергии уходит в тепло, что позволяет заметно уменьшить массу и размер трансформатора, а значит и блока питания в целом.

Трансформатор состоит из нескольких катушек проволоки, намотанных на намагничиваемый сердечник. Высоковольтные импульсы, поступающие в первичную обмотку трансформатора, создают магнитное поле. Сердечник направляет это магнитное поле на другие, вторичные обмотки, создавая в них напряжение, которое зависит от количества витков.

Импульсный трансформатор, напряжения со вторичных обмоток

В разных блоках по-разному реализована элементная база, поэтому пример может отличаться, но в основном, со вторичных обмоток импульсного трансформатора, снимаются 12, 5 и 3,3 вольта.

Трансформированные напряжения с обмоток дальше поступают на выходные выпрямители.

Выходной выпрямитель

В отличии от аналога на входе, здесь ток выпрямляется с помощью силовых диодов Шоотки. В каждом таком корпусе находится по два диода, они имеют высокою рабочую частоту и низкое падение напряжения, поэтому именно их используют в качестве выходных (импульсных) выпрямителей.

После, выпрямленные напряжения с диодов поступают на выходной фильтр где сглаживаются конденсаторами и дросселями.

Выходной фильтр, схема, элементы

Обычно используют Г и П-образные LC-фильтры, так как сглаживаются высокочастотные импульсы, то большая мощность конденсаторов и катушек не нужна. Для напряжений 12В и 5В используют дроссель групповой стабилизации. 3,3 вольтовая линия стабилизируется отдельно, дросселем поменьше. Связанный дроссель, на несколько линий ставят для экономии места и уменьшения скачков напряжения при резком изменении нагрузки.

Вторичная цепь, дополнение

Бывают и другие схемы, например есть блоки питания в которых только одна несущая шина, в таких блоках со вторичной обмотки трансформатора снимается только 12 вольт, а напряжения 5 и 3,3 В получают из 12 В, с помощью DC-DC преобразователей, которые распаиваются на небольшой плате. В таких блоках питания выходные напряжения более стабильны.

Чтобы постоянно поддерживать напряжения на должном уровне, при изменении нагрузки. В импульсных блоках питания есть узел стабилизации, который дополнительно является блоком защиты от перегрузки и короткого замыкания. Выполнен узел в виде микросхемы, которая называется супервизор (supervisor).

Узел стабилизации, ШИМ-контроллер, Супервизор

В современных БП супервизор и ШИМ-контроллер объединены в одну микросхему. Она следит за величиной выходных напряжений. Если напряжение слишком низкое, микросхема увеличивает ширину импульсов (Скважность), пропуская больше мощности через трансформатор и увеличивая напряжение на вторичной обмотке БП. Если хотя бы одно из напряжений выйдет за допустимые пределы, то отключится сигнал Power Good, тем самым материнская плата экстренно остановит систему.

Питается этот узел, от отдельного трансформатора, со своим преобразователем.

Дежурный источник питания +5VSB

Даже когда компьютер «выключен», 5В источник дежурного питания обеспечивает работу: часов реального времени, функции пробуждения, а также подает питание на порты USB.
(Он работает все время, пока БП подключен к сети)

Дежурные 5 вольт поступают на материнскую плату через фиолетовый провод.

Цветовая маркировка проводов блока питания

Сигнал что питание в норме(PW_OK, Power Good), через серый. Через зелёный провод отправляется сигнал включения (PS_ON, Power On). Черный — это общий провод, «земля».

Эти провода вместе с линиями 3,3 оранжевыми проводами, 5 вольтовыми красными и 12 вольтовыми жёлтыми образуют главный 24-контактный разъём для питания материнской платы и устройств, подключённых к ней.

Разъём ATX 24 pin

Раньше на 20 и 14 контакт разъёма выводились отрицательные напряжения −5 В белый провод и −12 В синий провод.

Отрицательные напряжение, разъём ATX 24 pin

Они допускали небольшие токи, в современных материнских платах эти напряжения не используются. Поэтому в новых блоках этих проводов нет, либо они просто декоративные

PS-ON, разъём ATX 24 pin

Замыкание зелёного провода на землю (на чёрный провод), включит блок питания без подключения к материнской плате. Так его можно проверить на работоспособность

Накопители, приводы и прочие маломощные устройства питаются отдельно от разъёмов SATA и MOLEX.

Разъёмы SATA и MOLEX

Центральный процессор и видеокарты получают дополнительное питание от отдельных, разборных разъёмов

Разъёмы дополнительного питания

Основная мощность отдаётся через эти разъёмы по 12 вольтовой линии, поэтому важно чтобы сечение проводов было достаточным чтобы выдержать токовую нагрузку.

Сечение проводов

Обычно используют кабели с сечением — 0.5(20AWG) 0.8(18AWG) и 1.3 кв. мм(16AWG). Более толстые провода обладают меньшим сопротивлением, чем тонкие, поэтому меньше греются при увеличении силы тока, необходимой для нормальной работы видеокарт и процессора под нагрузкой.

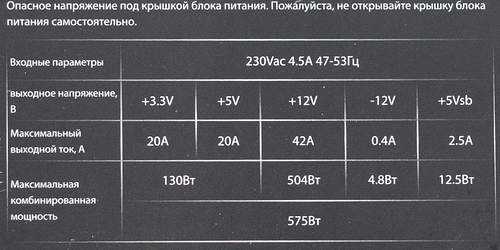

Выдаваемая сила тока по всем линиям, указывается на наклейке блока питания. На ней так же указывается общая мощность.

Общая мощность

Обычно производители указывают общую мощность которая отдаётся по всем линиям, но нужно обращать внимание на мощность, которую блок питания может выдать по линии 12В, умножив напряжение на силу тока, ведь линии 5В и 3.3В в современных компьютерах практически не нагружены.

Мощность 12В линии

Напряжения/время, которые работают с определенным оборудованием

Настольные компьютеры полагаются на свои блоки питания в качестве основных источников энергии. Для неопытного глаза блок питания может показаться довольно пугающим. Несоответствующая проводка может нанести вред вашему компьютеру и привести к перегоранию блока питания и материнской платы. Тем не менее, XOTIC PC имеет почти 20-летний опыт работы с компьютерным оборудованием. В этом руководстве мы исследуем операционную структуру, значение цветных проводов и взаимосвязь между напряжением и током и выходной мощностью.

Знакомство с блоком питания ПК

Блок питания компьютера состоит из нескольких внутренних компонентов, таких как катушки, конденсаторы и электронные платы для регулирования тока. Вашему блоку питания требуются вентиляторы для охлаждения внутренних компонентов, но вентиляторы являются одной из основных причин выхода из строя блока питания. Вы также найдете цветные провода, прикрепленные к печатной плате, и эти провода используются для передачи различных напряжений на основную плату и любые подключенные устройства. Типичный блок питания для ПК потребляет около 110 вольт переменного тока от настенной розетки, который преобразуется в гораздо меньший однонаправленный поток электрического тока.

Переменный ток (AC) определяет поток заряда, который периодически меняет направление. Напряжение переменного тока вырабатывается генератором переменного тока, который представляет собой особый вид электрического генератора, используемого для производства переменного тока. Постоянный ток (DC) можно описать как постоянное напряжение или ток, который генерируется выпрямителем, батареями или генератором переменного тока, оснащенным коммутатором. Современные источники питания оснащены несколькими схемами безопасности, которые постоянно проверяют протекание тока для обнаружения экстремальных условий выходной мощности.

Напряжение питания компьютера

Существует три основных типа напряжения постоянного тока. 12 Вольт требуется для питания материнской платы и любых видеокарт нового поколения. 5 Вольт необходимо для корпуса и вентилятора ЦП или портов USB. 3,3 вольта используется для питания процессора. 12 Вольт также можно подавать на специальные «умные» вентиляторы корпуса. Блок питания может преобразовывать электрический ток напряжением 100 В в +12 В, -12 В, +5 В, -5 В и +3,3 В. Ваша печатная плата используется для передачи любого преобразованного электричества через специальные наборы кабелей, поэтому вы можете питать компоненты и устройств внутри вашего компьютера. С помощью тех компонентов, которые мы перечислили выше, переменное напряжение может быть преобразовано в чистый постоянный ток. Конденсаторы для ПК предназначены для регулирования плавных и чистых токов в цепях вашего компьютера. Отрицательные напряжения относительно устарели на современном рынке, но вам нужно знать, как их использовать, если вы устанавливаете новый блок питания в систему со старой материнской платой со слотами шины ISA. Следуйте приведенному ниже общему руководству, чтобы определить шины напряжения.

• +3,3 В: наборы микросхем, модули DIMM, карты PCI/AGP/PCIe и прочие микросхемы
• +5 В: логика дисковода, низковольтные двигатели, модули SIMM, карты PCI/AGP/ISA и напряжение
• +12 В: двигатели, регуляторы напряжения с высоким выходом и карты AGP/PCIe

Цветовые коды блоков питания

Производители обычно по запросу предоставляют технические характеристики своих блоков питания, но типичные блоки питания 250 Вт LPX и 235 Вт ATX можно идентифицировать по следующим параметрам:

Черный: Используется для заземления тока. Каждый другой цветной провод должен быть соединен с черным проводом.

Желтый: используется для обозначения напряжения +12 В

• 250-ваттный LPX: максимум 10 ампер (120 Вт)
• 235 Вт ATX: максимум 8 ампер (96 Вт)

Красный: используется для обозначения напряжения +5 В

• 250-ваттный LPX: максимум 25 ампер (125 Вт)
• 235 Вт ATX: максимум 22 А (110 Вт)

Синий: используется для обозначения -12 Вольт

• 250-ваттный LPX: максимум 0,5 А (2,5 Вт)
• 235-ваттный ATX: максимум 1 А (12 Вт)

Белый: используется для обозначения -5 Вольт

• 250-ваттный LPX: максимум 0,5 А (2,5 Вт)
• ATX 235 Вт: максимум 0,5 А (2,5 Вт)

Оранжевый:

• 235-ваттный ATX: используется для обозначения +3,3 В или максимум 14 А (46,2 Вт)

Зеленый: используется для проверки напряжения постоянного тока

Фиолетовый: используется для обозначения +5 В в режиме ожидания

Если у вас есть какие-либо вопросы о напряжениях и таймингах, которые работают с определенным оборудованием, свяжитесь с нами сегодня для получения дополнительной информации или дальнейшей помощи. Дайте нам знать, как мы можем помочь!

Как преобразовать компьютерный блок питания AT/ATX в настольный блок питания 3–15 В

Как преобразовать компьютерный блок питания AT/ATX в настольный блок питания 3–15 В

Всем иногда нужен регулируемый блок питания. Настольные блоки питания стоят дорого, поэтому мы обычно используем то, что есть в наличии.
Наиболее известными блоками питания сильноточного низкого напряжения являются блоки питания АТ или АТХ от компьютеров. Недостатком их является плохо регулируемое выходное напряжение и часто
необходимость загрузки обоих основных выходов (5 и 12В) одновременно. Поэтому представляю простую модификацию блока питания ПК АТ или АТХ для
регулируемый настольный источник питания от 3 до 15 В с правильной регулировкой и выходным током, соответствующим исходному выходному напряжению 12 В.
Обратная связь по напряжению подключена к контакту 1 TL49.4 контрольная микросхема
(или его аналог KA7500, KIA494, DBL494…). Опорное напряжение равно 2,5 В (т.е. схема регулирует выходное напряжение так, чтобы
напряжение резистивного делителя 2,5 В). Первоначально обратная связь подключена как к 5, так и к 12-вольтовым выходам.
он хорошо работает только тогда, когда оба выхода загружены. После этой модификации
обратная связь подключена только к выходу 12В. Потенциометр регулирует напряжение от 3 до 15 В. Потенциометр можно заменить
фиксированный резистор для установки постоянного напряжения, если это необходимо. Приточный вентилятор ATX можно подключить к 5VSB, чтобы на него не влияла регулировка напряжения.
При модификации вам могут пригодиться схемы компьютерных блоков питания АТ и АТХ.

Выходы питания ПК AT или ATX:
Желтый… 12В
Красный… 5В
Черный… 0 В (GND или COM)
Зеленый… Питание в режиме ожидания. Это присутствует только в ATX. Подключите его к черному (0 В), чтобы включить питание.


ПРЕДУПРЕЖДЕНИЕ !!!
Внутри блока питания находится опасное для жизни сетевое напряжение.
Конденсаторы могут оставаться опасно заряженными даже после отключения от сети. Неправильно модифицированный блок питания может быть опасен.
Вы делаете все на свой страх и риск.

Некоторые блоки питания ATX используют так называемую топологию прямого переключения с одним переключателем.
с одним MOSFET (который обычно рассчитан на 800-900 В). В этих припасах нет TL494 чип. Обычно это UC3843, и он находится на первичной стороне. Обратная связь
вводится через оптопары. Напряжение измеряется TL431 (GL431, AZ431 — буквы могут отличаться).
Эта схема также имеет опорное напряжение 2,5 В, поэтому принцип аналогичен. От эталонного контакта (R) резисторы снова идут на землю, +5В и +12В.
Тем более, что между опорным входом и катодом есть RC-цепочка, ее надо оставить как есть. Делитель с регулируемым резистором показан на схеме ниже.
Если у TL431 есть анодный резистор (на рисунке он 22R), закоротите его.
Кроме того, необходимо включить основное питание и исключить защиту от пониженного и повышенного напряжения на выходе.
Делается это замыканием эмиттера и коллектора одной из оптронов (всего их 3-4). Это оптопара, обеспечивающая функцию ожидания.
Подключение зеленого провода (PS ON) к земле больше не требуется. После этой модификации поставка больше не
отключается при коротком замыкании — входит в режим ограничения тока. Ток короткого замыкания, вероятно, слишком высок,
поэтому вам следует установить ограничение тока немного ниже. Это делается путем замены токоизмерительного резистора (шунта) на более высокий номинал.
Этот резистор подключен между истоком основного МОП-транзистора и минусом первичной обмотки.
