Назначение фундамента: Назначение фундаментов и общие требования к ним

Назначение фундаментов. Цоколь, завалинка, забирка, отмостка

Фундамент — основной элемент здания. Это подземная часть сооружения, воспринимающая все нагрузки — как постоянные, так и временные, возникающие в наземной части, и передающая от них давление на основание.

Основанием называются грунты, непосредственно воспринимающие нагрузку, передаваемую фундаментом от здания. Естественным называется основание, которое может воспринимать нагрузку от здания или сооружения без предварительного укрепления.

Искусственное основание способно воспринимать нагрузку от здания или сооружения только после укрепления грунтов. Нижняя плоскость фундамента, соприкасающаяся непосредственно с основанием, называется подошвой, а верхняя часть — обрезом.

Фундаменты должны быть экономичными, прочными, устойчивыми и долговечными, поскольку от этого зависят устойчивость и долговечность здания. Ремонт или замена фундамента в условиях уже существующего здания или сооружения — весьма дорогостоящий, трудоемкий и сложный процесс, поэтому выбор конструкции и определение глубины его заложения являются ответственным инженерным решением.

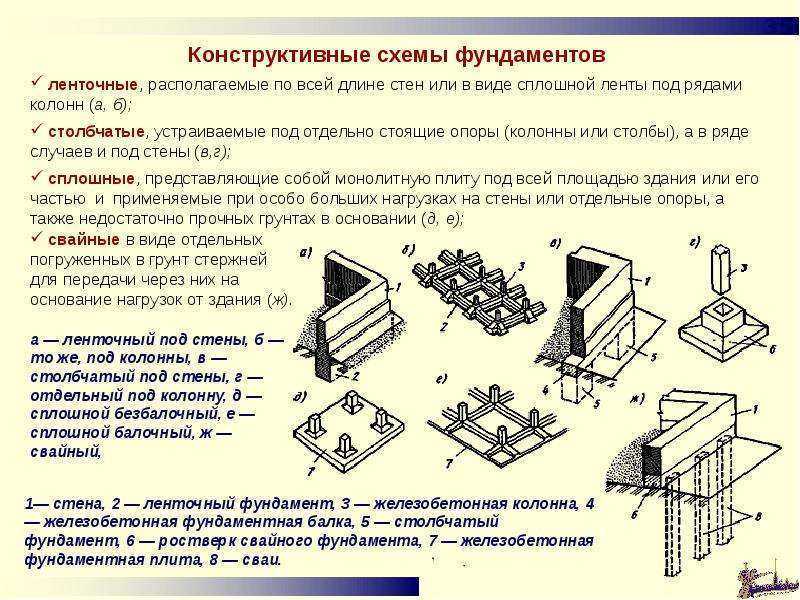

По конструкции фундаменты бывают ленточные, столбчатые, сплошные виде железобетонной плиты и свайные.

В малоэтажном строительстве в основном применяли ленточные и столбчатые фундаменты, реже сплошные, в последнее время популярны свайно-винтовые, так как каркасные дома имеют относительно небольшой вес, и такой вид фундамента отлично подходит.

Ленточные фундаменты представляют собой непрерывную стенку, равномерно загруженную. Ленточные фундаменты бывают монолитными и сборными. Монолитные ленточные фундаменты изготавливают из бетона.

Сборные ленточные фундаменты изготавливают из блоков и блок-подушек заводского или полигонного изготовления.

Столбчатые фундаменты экономичнее ленточных. Их устраивают в тех случаях, когда нагрузки на основание малы и применение ленточных фундаментов нецелесообразно. Располагают их под углами зданий и на пересечениях внутренних и наружных стен. На столбчатые фундаменты укладывают перемычки (рандбалки), на которых возводят стены здания.

Под малоэтажные деревянные здания подводят столбчатые фундаменты в виде деревянных стульев. Сплошной фундамент в виде монолитной железобетонной плиты может быть в слабых водонасыщенных грунтах.

Свайные фундаменты применяют в слабых сжимаемых грунтах, а также, когда достижение естественного основания экономически или технически невыполнимо из-за большой глубины его заложения.

В малоэтажном строительстве для этого используют в основном набивные железобетонные сваи, изготавливаемые непосредственно на площадке строительства. По верху свай устраивают монолитный железобетонный ростверк, на котором возводят наземную часть здания.

Цоколь (продолжение фундамента до уровня первого этажа) необходим для защиты нижней части зданий от атмосферных осадков, капиллярной влаги, механических повреждений. Поэтому его выполняют из прочных материалов: красного полнотелого, хорошо обожженного кирпича, фундаментных блоков из тяжелого бетона, бутобетона, прочного и долговечного естественного камня. Цоколь обычно толще стен дома и облицован блоками обожженного кирпича, тяжелым естественным или искусственным камнем, облицовочными плитками с бортовым камнем, оштукатурен цементным раствором или слоем бетона толщиной 0,03—0,05 м. Высота цоколя — не менее 0,5 м от поверхности земли, кроме того, он обычно выступает из плоскости стены, образуя слив.

Полы первого этажа здания устраивают, как правило, таким образом, чтобы они возвышались над поверхностью земли, а между полом и землей оставалось бы пространство (подполье). В этом случае по наружному периметру здания вместо массивной цокольной стены возможно устройство забирки, то есть ограждения подполья между столбчатыми фундаментами (стульями), выполненного из бревен, поставленных вертикально или горизонтально.

В деревянных зданиях цокольную часть часто выполняют в виде завалинки. На относе от здания забивают небольшие деревянные сваи и обшивают их досками. Пространство между стеной здания и обшивкой засыпают песком, а сверху устраивают слив.

Отмостка выполняет важную роль в защите цокольных стен и фундаментов здания от замачивания. Отмостку делают по периметру здания шириной 0,6—0,8 м с некоторым уклоном от здания. Выполняют ее из бетона, асфальта и булыжника.

Глубину заложения фундаментов, или расстояние от планировочной отметки земли до подошвы фундамента, для зданий без подвала определяют в зависимости от гидрогеологических и геологических условий площадки: несущей способности грунтов, уровня залегания грунтовых вод, наличия верховодки, глубины сезонного промерзания, возможности колебания уровня грунтовых вод в период строительства и эксплуатации здания, климатических условий района строительства.

Глубина заложения фундаментов:

в скальных грунтах произвольная, поскольку не зависит от глубины сезонного промерзания;

в крупнообломочных грунтах с песчаным заполнителем, в гравестных песках крупных и средней крупности должна быть для наружных стен и столбов не менее 0,5 м, а для внутренних стен — не менее 0,2 м от планировочной поверхности земли;

в мелких и пылеватых песках, супесях, суглинках и глинах, а также в крупнообломочных грунтах с суглинистым заполнителем при залегании грунтовых вод на глубину более 2 м ниже Уровня глубины промерзания фундамент здания закладывают на глубину не менее 0,7—0,8 м от планировочной отметки грунта, если же уровень грунтовых вод ближе 2 м от глубины промерзания, достигает ее или превышает, то фундаменты закладывают ниже расчетной глубины промерзания грунта,

Расчетную глубину промерзания определяют по формуле:

Н=Н^h*m_t,

где Н^h — нормативная глубина сезонного промерзания, которую можно определять на основе схематической карты нормативных глубин промерзания;

m_t — коэффициент, учитывающий влияние теплового режима здания на глубину промерзания грунта у фундаментов стен и колонн. Глубину заложения фундаментов внутренних стен регулярно отапливаемых зданий принимают независимо от расчетной глубины промерзания грунтов, для зданий без подвалов — примерно 0,6м от планировочной отметки, если это возможно по инженерно-геологическим условиям, а грунты в процессе строительства защищены от промерзания.

В неотапливаемых зданиях глубина заложения фундаментов наружных и внутренних стен и колонн должна быть не менее расчетной глубины промерзания, считая ее от пола подвала или технического подполья, а если техническое подполье или подвал отсутствуют, то от планировочной отметки земли. При этом расчетную глубину принимают с коэффициентом m_t == 1,1.

Назначение фундаментов и требования, предъявляемые к ним.



Каким должен быть фундамент?



На вопрос о том, каким должен быть фундамент дома, любой человек ответит — прочным. И это, действительно так. Некоторые объекты, возводимые на фундаментах, предъявляют к последнему еще некоторые необходимые свойства — сейсмостойкость, виброустойчивость и массивность.

Последнее качество необходимо фундаментам, на которых устанавливаются различные станки и механизмы, отдельные части которых при работе вызывают колебания, вибрацию и сотрясения станины, поэтому фундамент для таких объектов должен быть массивным, чтобы исключить раскачивание или даже падение сооруженного на нем устройства.

Виброустойчивость фундаментов сочетает массивность и способность гасить виброколебания, т.е. колебания высокой частоты. Чаще всего такие колебания возникают при сотрясениях почвы от производимых поблизости взрывов или работе оборудования или механизмов, отдельные узлы которых совершают высокочастотные относительные перемещения.

Обычно фундаменты для таких объектов выполняются менее жесткие или между станиной объекта и фундаментом сооружается виброгасительная прокладка.

Но для зданий, домов или небольших построек фундамент должен быть, в первую очередь, прочным. Если какой-нибудь участок грунта под стеной здания станет вспучиваться (например, из-за чрезмерного водонасыщения и промерзания), то фундамент должен выдержать этот подъем, распределяя вдоль всей своей площади превышенную нагрузку на стену, при этом даже слегка приподнимая ее.

Прочности фундамента должно быть достаточно для того, чтобы приподнять некоторую часть дома, при необходимости, и не треснуть (разрушиться).

В идеале фундамент должен быть такой прочности, чтобы ухватившись за него можно было поднять весь дом. Тогда любое колебание поверхности грунта не сможет привести к разрушению стен — дом лишь слегка будет наклоняться в ту или иную сторону, или приподниматься и опускаться на своем фундаменте.

Кроме перечисленных требований, предъявляемых к фундаментам домов и зданий, они должны соответствовать и некоторым другим требованиям — долговечности, устойчивости и экономичности.



Долговечность фундаментов подразумевает применение для его сооружения материалов и компонентов, которые обеспечат достаточную прочность конструкции фундамента долгие годы.

Чаще всего разрушения фундамента после длительной эксплуатации происходят из-за того, что в составе материалов, применяемых для его сооружения имеются компоненты, не способные переносить воздействие атмосферных или климатических факторов — замораживание и оттаивание, водонасыщение, разрушение под воздействием сильного перегрева (например, из-за солнечных лучей) и т. д.

Поэтому если вы хотите, чтобы здание простояло долго и не подало признаков разрушения через несколько лет, следует тщательно подбирать материалы для сооружения его фундамента.

Устойчивость фундамента подразумевает учет конструктивных особенностей здания, возводимого на нем. Ведь если здание очень высокое и имеет маленькую площадь опоры, то его фундамент должен выдерживать не только нагрузки, которые передаются из грунта в результате вспучивания, но и, например, ветровые нагрузки на стены высотного здания. Если в конструкции фундамента не предусмотреть этот фактор, то при сильном ветре здание попросту упадет.

Ну и еще одно немаловажное качество фундамента — его экономичность. Для различных построек стоимость возведения фундамента может достигать 30 % (и даже более) от стоимости всей постройки.

Поэтому вполне понятно, что при подборе материалов и компонентов при расчете фундамента, следует выбирать менее дорогостоящие, но соответствующие предъявляемым требованиям по долговечности, прочности и устойчивости. Нет смысла изготавливать для легкого и небольшого домика из газобетонных блоков массивный фундамент, элементы которого связаны чрезмерно большим количеством связующего цемента. Фундамент получится очень прочный и устойчивый.

Но нужно ли это именно для данного домика?

Исходя из требований экономичности фундамента, следует при проектировании строительства здания или сооружения произвести соответствующие расчеты, позволяющие выбрать наиболее подходящие материалы для фундамента, их количество, и подсчитать его размеры, чтобы не тратить деньги на ветер и излишки запаса прочности и устойчивости.

Иногда из экономических соображений небольшие строения возводят на естественных фундаментах — скальных образованиях и т. д.

Похожие статьи:

• Общие сведения о фундаментах или для чего нужен фундамент?
• Требования, предъявляемые к фундаментам.
• Какими бывают фундаменты по назначению и конструкции.
• Бетонные и железобетонные фундаменты.
• Как расчитать марку бетона?
• Сколько воды и песка необходимо добавлять в бетонную смесь?
• Какой щебень пригоден для бетона и железобетона?
• Для чего и как бетон армируют?

* * *

Типы фундаментов



• Главная ООО «Гранит»
• Щебень и автодороги
• Фундаменты
• Характеристики щебня
• Классификация пород
• Дробилки
• Основы и история геологии
• Основы геодезии
• Минералогия и минералы
• Маркшейдерское дело

9 Цели строительства фундамента

Содержание

В этой статье; мы обсудим 9 целей строительства фундамента. 1. Введение

Основной задачей фундамента является равномерная передача поступающей нагрузки на грунт, чтобы придать общую устойчивость конструкции, т. е. чем прочнее фундамент, тем больше устойчивость конструкции.

  2. Цели строительства фундамента

Основные цели фундамента можно кратко объяснить следующим образом:

1. Равномерное распределение нагрузки 9001 2

Фундамент – это основа любой гражданское строительство и подвергается как постоянным нагрузкам, так и временным нагрузкам, исходящим от возведенной над ним надстройки.

Постоянная нагрузка относится к постоянному весу самой надстройки, который не изменяется, тогда как динамическая нагрузка относится к изменяющемуся весу, поступающему от надстройки.

Некоторые примеры таких динамических нагрузок включают вес содержимого, людей, снега, дождя и т. д. Таким образом, фундамент конструкции служит средством для равномерного и безопасного распределения всех таких нагрузок на почву под ним.

Фундамент должен быть жестким и достаточно прочным, чтобы распределять поступающую нагрузку на землю без серьезного ущерба.

Фундамент отвечает даже за равномерное распределение неравномерных нагрузок на грунт.

Например, в конструкции здания могут быть две колонны, несущие неравные нагрузки. В таком случае используется комбинированный фундамент, способный равномерно передавать неравномерную нагрузку на грунт.

Таким образом, с помощью такой комбинированной основы можно значительно сократить неравные или дифференцированные расчеты.

2. Снижение интенсивности нагрузки

При увеличении площади давление снижается. Точно так же фундамент служит для передачи нагрузок, исходящих от надстройки, на большую площадь под ним, так что интенсивность поступающей нагрузки значительно минимизируется в его основании.

Таким образом, фундамент гарантирует, что общая приложенная нагрузка не превысит безопасную несущую способность нижележащего грунта.

3. Защита от различных природных сил

Фундамент выступает в качестве якоря против различных типов природных сил, которые могут воздействовать на конструкцию в целом.

После того, как конструкция построена, она обычно действует как коробка и имеет тенденцию удерживать свои компоненты вместе. Следовательно, фундамент служит для обеспечения необходимой фиксации конструкции.

Неправильное крепление может привести к повреждению конструкции во время стихийных бедствий, таких как землетрясения, торнадо, ураганы, наводнения и цунами.

Фундаменты построены из прочных плотных материалов, таких как бетон или камень, чтобы они могли противостоять всем таким природным силам, тем самым предотвращая обрушение конструкции сверху.

Общепринятой практикой является строительство фундамента вместе с болтами для сейсмостойкости, чтобы предотвратить обрушение зданий в случае землетрясений, ураганов и наводнений.

4. Защита от проникновения влаги

Фундамент – это элемент конструкции, выполняющий роль барьера для проникновения влаги в конструкцию.

Морозное пучение является распространенной проблемой в конструкциях, которая может вызвать деформацию конструкций.

Таким образом, фундамент предотвращает такое коробление здания, препятствуя проникновению влаги в конструкцию.

Чаще всего для предотвращения попадания воды в подвалы используют коробчатый фундамент с бетонной плитой.

5. Обеспечение ровной поверхности

Фундамент обеспечивает твердую выровненную поверхность, на которой можно легко и ровно построить надстройку.

6. Боковая устойчивость

Еще одной важной задачей фундамента является обеспечение боковой устойчивости конструкции.

Фундамент прикрепляет находящуюся над ним надстройку к грунту под ней, тем самым обеспечивая боковую устойчивость конструкции в целом.

Таким образом, фундамент повышает устойчивость конструкции к скольжению, опрокидыванию и т. д. из-за различных боковых сил.

7. Защита от подрыва

Подрывом конструкции в основном называют ухудшение или ослабление конструкции из-за паводковых вод, роющих животных и т. д.

Фундамент конструкции также обеспечивает защиту конструкции от подрыв конструкции.

Фундамент также защищает конструкцию от загрязнения.

8. Защита от подвижек грунта

Одной из важных целей фундамента здания является предотвращение или противодействие подвижкам грунта.

Фундамент также помогает свести к минимуму образование трещин и деформации надстройки над ним из-за попеременного расширения и сжатия подпочвенного слоя в результате движения влаги в некоторых грунтах.

9. Пассивный термоконтроль

Фундаменты также служат средством пассивного теплового контроля климата для конструкций.

Обычно слои грунта под фундаментами имеют умеренную температуру, которая существенно не меняется в течение летнего и зимнего сезонов.

Поскольку фундаменты в основном имеют массивную конструкцию и действуют как тепловая батарея, тем самым снижая температуру всей надстройки, построенной на ней.

По этой причине в большинстве жарких засушливых регионов Ближнего Востока возводятся массивные фундаменты.

Это обычная практика, принятая даже при строительстве подвалов и подвалов в городских районах.

Последние статьи

Цель фонда | Structural Guide

Назначение фундамента можно обсуждать в разных областях. Во-первых, давайте посмотрим, что такое фундамент.

Что такое фундамент

Это конструктивный элемент, который передает нагрузки надстройки на грунт с помощью вертикальной или горизонтальной реакции в зависимости от характера приложенных к нему нагрузок.

Существует множество типов фундаментов. Однако в основном их можно разделить на два типа.

• Неглубокие фундаменты

Фундаменты, построенные на меньшей глубине, называются мелкозаглубленными фундаментами . Будут сделаны небольшие отдельные фундаменты или установка фундамента на всей территории.

Фундамент блочный, Фундамент комбинированный , Фундамент ленточный , плотные фундаменты и т. д. являются некоторыми примерами мелкозаглубленных фундаментов.

• Фундаменты глубокого заложения

Фундаменты глубокого заложения сооружаются в тех случаях, когда сооружение невозможно построить на мелкозаглубленном фундаменте из-за очень высоких нагрузок, прикладываемых со стороны сооружения, при низкой несущей способности грунта, при наличии слабых грунтовых условий, которые нельзя строить мелкозаглубленный фундамент и т.д.

Свайные фундаменты , такие как монолитные буронабивные сваи, забивные сваи , микросваи, диафрагменные стены и т. д., являются некоторыми примерами глубоких фундаментов.

Давайте обсудим, какова цель фонда. Почему мы строим фундамент — это конструкции.

Конструкция состоит из двух компонентов, а именно надстройки и основания. Как правило, подконструкция идентифицируется как основа конструкции.

Основные цели строительства фундамента можно перечислить следующим образом.

• Безопасная передача нагрузки

Основное назначение фундамента — безопасно и без повреждений передавать вес надстройки на землю. На конструкцию будут воздействовать различные нагрузки. Их нужно переносить на землю без какого-либо воздействия на надстройку.

Собственный вес конструкции, динамические нагрузки на конструкцию, другие вертикальные нагрузки на конструкции, ветровые нагрузки, действующие на конструкцию в виде боковых нагрузок, нагрузки от землетрясений, действующие на конструкцию в виде как вертикальных, так и горизонтальных нагрузок, другие случайные нагрузки и т. д. ..должны опускаться на землю без каких-либо повреждений конструкции или без нарушения требований к эксплуатационной пригодности.

• Поддержание конструкции в предельном состоянии эксплуатационной пригодности

Когда к конструкции применяются боковые нагрузки, необходимо контролировать индуцированные отклонения. Они должны находиться в допустимых пределах.

Для зданий мы сохраняем смещение этажа и полные прогибы на определенных уровнях для удобства эксплуатации. Несмотря на то, что здание имеет хорошие системы сопротивления боковой нагрузке , если фундамент перемещается в поперечном направлении с применением боковые нагрузки эти прогибы будут выше. Следовательно, фундамент должен иметь соответствующие ребра жесткости, чтобы поддерживать конструкцию в пределах эксплуатационной пригодности.

• Избегайте дифференциальной осадки

Различная осадка в фундаменте влияет на надстройку и другие ее компоненты, такие как кирпичные стены, перегородки, другие фундаменты и т.
