Невентилируемый фасад. Последствия установки навесного вентилируемого фасада без зазора.

Другое дело, если в качестве облицовки используются алюминиевые композитные панели (АКП). Подробнее об этом материале можно узнать в статье Вентилируемый фасад из алюминиевых композитных панелей. Рассмотрим конкретный пример: двухэтажное офисное здание с фасадной системой, установленной без зазора и облицованной АКП. Плиты композита, плотно прилегая друг к другу, образуют единую непрерывную оболочку. Усугубляется это еще и отсутствием приточных и вытяжных отверстий (см. фото ниже). Утеплитель в такой конструкции практически закупорен под паронепроницаемым материалом. Правило расположение ограждающих слоев по увеличению паропроницаемости нарушено.ана.
Пословица

Относительно недавно на строительных площадках нашего города (как оказалось не только нашего) стали возводить фасадные системы по набору конструктивных элементов дублирующие вентилируемый фасад, но устанавливаемые без воздушного зазора. Несложно догадаться, что это обусловлено экономическими факторами – установка системы без зазора значительно сокращает металлоемкость подоблицовочной конструкции. В связи с тем, что возраст подобных систем небольшой (2-3 года), заказчики не успели в полной мере ощутить последствия отказа от устройства воздушной прослойки в навесном фасаде. Между тем, для человека хотя бы немного знакомого со строительной физикой эти последствия вполне очевидны.

Расчет защиты конструкций ограждения от переувлажнения приводится в СНиП 23-02-2003 «Тепловая защита зданий» (СП 50.13330.2012 «Тепловая защита зданий»). В отношении вентилируемых фасадов также применимы Рекомендации по проектированию навесных фасадных систем с воздушным зазором.

Расчет по СНиП заключается в определении сопротивления паропроницанию стены в пределах от внутренней поверхности до плоскости возможной конденсации, которое должно быть не менее наибольшего из двух значений: нормируемого сопротивления паропроницанию из условия ограничения влаги за годовой период эксплуатации (первая формула) и нормируемого сопротивления паропроницанию из условия ограничения влаги за период с отрицательными температурами (вторая формула). Данный расчет не учитывает работу вентилируемой прослойки, то есть выполняется при скорости воздуха в ней V=0. Соответственно если нормы СНиП выполняются в отсутствии воздухообмена, то защита конструкций от переувлажнения с учетом движения воздуха в зазоре гарантирована.

То есть теоретически установка «вентилируемого» фасада без зазора (псевдовентилируемого) вполне может обеспечить требуемый влажностный режим. Но в каких случаях?

Перейдем к формулам. По СНиП нормируемые сопротивления паропроницанию:

Не будем вдаваться в смысл каждого множителя формул, нас интересует значение R в числителе первой формулы — сопротивления паропроницания части стены от наружной поверхности до плоскости возможной конденсации. Это значение зависит от облицовочного материала и в общем виде (для сплошного материала) определяется по формуле:

где — в числителе толщина материала облицовки, в знаменателе — коэффициент паропроницаемости панели по СНиП 23-02 [4].

Рассмотрим вариант облицовки вентилируемого фасада плитами из керамогранита. Казалось бы, общее требование по расположению ограждающих конструкций изнутри помещения по уменьшению сопротивления паропроницаемости нарушено.

Сопротивление паропроницанию экрана:

То есть керамогранит – паронепроницаемый материал. Однако, между плитами керамогранита есть швы-зазоры, наличие которых учитывается расчетом паропроницаемости экрана по специальной методике.

Зачастую сопротивление паропроницанию защитного экрана из керамогранита позволяет добиться требуемого влажностного режима без учета вентиляции прослойки. НО такой вариант нужно обосновывать соответствующими расчетами в каждом отдельном случае.

Нормируемое сопротивление паропроницанию в этом случае заведомо более сопротивления от внутренней поверхности до плоскости возможной конденсации, требование СНиП не выполняется. Согласно рекомендациям в этом случае необходимо выполнить расчет вентиляции в воздушной прослойке, но ее нет! Как и прослойки. Положение усугубляется еще и отсутствием пароизоляционного материала перед утеплителем со стороны внутреннего объема (что характерно только для ВЕНТИЛИРУЕМЫХ фасадов). Влага в таком случае будет интенсивно скапливаться в утеплителе, что приведет к ухудшению теплотехнических качеств и скорому выходу теплоизоляции из строя. Профили и крепежные элементы (в случае выполнения из оцинкованной стали) постоянно подвергаясь воздействию влаги, в сочетании с загрязняющими элементами окружающей среды начнут корродировать.

Во сколько обойдется такая экономия на кронштейнах? Будем следить за развитием событий.
О конструктивных особенностях правильного устройства вентилируемых фасадов можно посмотреть в статье Узлы вентилируемых фасадов.

Автор: Антон Пахомов

плюсы и минусы, виды вентфасадов

Опубликовано: 27.02.2019Обновлено: 28.03.2023

Что такое вентилируемый фасад и какие функции он выполняет? Основные достоинства и недостатки такой системы. Внутренняя структура вентфасадов и особенности монтажа. Организация эффективного воздухообмена в доме с вентилируемыми фасадами. Получение разрешения в компетентных органах.

Навесной фасад универсальный способ отделки внешних стен, который хорошо подойдет для сруба, кирпичного дома,
каркасника или любого другого здания.
Мы подготовили для Вас подробный обзор, из которого сможете узнать, что такое вентилируемый фасад и как правильно
его смонтировать, чтобы не допустить ошибку.

Что такое вентилируемые фасады?

Вентилируемый фасад это технология отделки дома путем крепления материалов не к самой стене, а к специальному
основанию. Таким образом, между этими двумя поверхностями образуется пустое пространство, где свободно циркулирует
воздух. Это защищает от скапливания влаги и конденсата.

Несколько фактов о вентфасадах:

при помощи этой технологии можно выполнить обшивку любого дома, начиная с кирпича и заканчивая каркасником,
эта конструкция замедляет износ фасада здания, защищая его от агрессивного воздействия внешней среды,
помимо защитной функции, такие вентфасады также помогают повысить энергоэффективность дома. Поэтому часто
монтируются для утепления внешних стен.

Впервые технология укладки вентилируемых фасадов появилась в Германии в середине
20 века. В Россию вентфасады пришли в 90-х годах и до сегодняшнего дня не утратили свою актуальность. Сфера
применения достаточно широка, это: загородные дома, социальные и коммерческие объекты, многоэтажные постройки.

Преимущества и недостатки

К основным достоинствам навесных фасадов можно отнести:

Широкие возможности для воплощения любых идей при выполнении отделки дома. При этом совершенно не имеет
значение, из чего построено само здание. Например, Вы можете запросто каркасный дом отделать виниловыми панелями
под кирпич.
Эта технология применима не только при строительстве нового дома, но и подойдет для уже построенных зданий.
Причем это может стать лучшим решением, если первоначальный фасад нуждается в серьезном ремонте.
Экономия на отоплении — после монтажа вентилируемого фасада в доме станет заметно теплее. Особенно, если
проложить толстый слой качественного утеплителя. Это означает, что Вы станете меньше тратить на обогрев комнат
зимой.
Монтаж такой конструкции можно выполнять в любое время года, включая зиму.
Длительный период эксплуатации — если правильно подобрать материал и выполнить грамотный монтаж, то вентфасад
может прослужить несколько десятилетий.
Монтаж вентфасадов можно выполнить, не выходя за пределы запланированного бюджета — в зависимости от своих
финансовых возможностей можно регулировать итоговую стоимость. Например, для экономии можно выбрать более
бюджетный вид каркаса, облицовки и утеплителя.

В качестве главного достоинства навесного фасада можно выделить его защитную
функцию. Оберегая стены от негативных факторов (осадки, морозы, резкие скачки температуры и т.д.), эта
конструкция продлевает общий срок эксплуатации дома.

Как и любая другая, эта технология не лишена некоторых недостатков. К основным из них можно отнести:

риск усадки утеплителя спустя некоторое время эксплуатации. В результате этого могут появиться зазоры, через
которые влага проникнет в пространство между стеной и облицовкой,
во время сильных ветром вентиляционный фасад может издавать посторонние звуки,
трудоемкий процесс укладки, требующий больших затрат (на покупку каркаса, облицовки и т. д.).

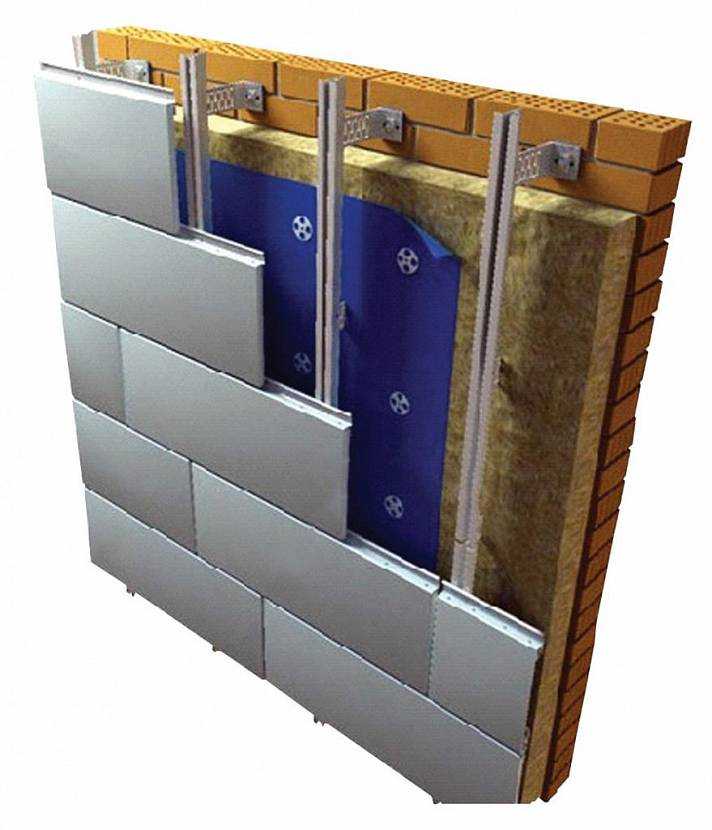

Внутреннее устройство вентфасадов

Использование такой технологии предполагает последовательную установку целой системы элементов. Что же сюда
входит:

Основание или подсистема — это каркас, к которому крепится вся остальная конструкция. Очень важно, чтобы
он был
изготовлен из высокопрочного профиля, устойчивого к коррозии. Подсистема собирается, как конструктор, и крепится
к стенам дома.
Утеплитель — чтобы снизить теплопотери, при монтаже вентфасада укладывается теплоизоляционный слой.
Защита от ветра и влаги — в этих целях на утеплитель накладывается специальное покрытие. Это может быть
пленка
или мембрана.
Вентиляционный зазор — это пространство между стеной и финишной облицовкой. Основная его функция
заключается в
выведении водяных паров и обеспечении постоянной циркуляции воздуха.
Облицовка — это финишный слой вентфасада, который одновременно служит наружной частью здания. Выполняет
две
функции: декоративную и защитную.

Как правильно выбрать наполнение для вентилируемого фасада?

Чтобы навесной фасад долго прослужил нужно правильно выбрать материалы для его наполнения. Вариантов сегодня
предлагается очень много. Ниже мы поговорим о наиболее распространенных и особенностях их применения.

Каркас

Каркас выступает основной для будущего навесного фасада, поэтому он должен быть изготовлен из качественного прочного
материала, способного выдержать большие нагрузки. Какие здесь возможны варианты:

оцинкованная сталь — отличается высокой устойчивостью к коррозии за счет специального защитного слоя,
образующегося на поверхности. Подсистема из оцинкованной стали получится прочная и сможет прослужить долгие
годы.
алюминиевый профиль — главное его достоинство заключается в небольшом весе, поэтому с таким материалом очень
удобно работать. Также он достаточно прочен и хорошо переносит агрессивное воздействие внешней среды. Из минусов
же можно выделить низкий предел температуры плавления,
нержавеющая сталь — наиболее дорогостоящий тип подсистемы. Объясняется высокая цена следующими преимуществами:
износостойкость, пожарная безопасность, невосприимчивость к коррозии, хорошо переносит резкие перепады
температуры, сильные ветра, осадки и УФ-излучение.

Так как материал, из которого изготавливается подсистема, влияет на итоговую стоимость навесного фасада, то в целях
экономии он может быть изготовлен из более бюджетных материалов. Например, это может быть деревянный брусок с
защитным составом. Такой каркас подойдет для обустройства вентфасада в деревянном доме.

Если Вы хотите, чтобы Ваш дом не только хорошо выглядел, но и имел высокую энергоэффективность, то следует
побеспокоиться о выборе качественного утеплителя.

Обычно в прокладки теплоизоляционного слоя используются следующие материалы:

минеральная вата — выпускается в виде спрессованных плит. Достоинства: низкая теплопроводность, пожарная
безопасность, высокая паропроницаемость, простой монтаж и устойчивость к температурным колебаниям. Однако с
минеральной ватой сложно работать из-за большого веса, также у нее есть свойство впитывать влагу. В последнем
случае теплоизоляционные свойства ухудшаются,
штапельное стекловолокно — прочный материал, который отличается хорошими теплоизоляционными и звукоизоляционными
свойствами, имеет небольшой вес и безопасный состав. Из минусов же можно назвать способность впитывать влагу,
что в дальнейшем дает усадку утеплителя, и высокую степень горючести,
пенопласт — с этим видом утеплителя очень легко работать, так как он имеет небольшой вес и просто крепится к
поверхности. Однако у него есть немало минусов: во время горения может выделять в окружающую среду ядовитые
вещества, создает паробарьер, не отличается долгим сроком службы, так как часто становится кормом для различных
грызунов, неустойчив перед механическими повреждениями.

Толщина утеплителя при монтаже вентиляционного фасада подбирается, исходя из поставленных целей. Если в Вашем доме
нет проблем с повышенными теплопотерями, то достаточно будет теплоизоляционного слоя толщиной не более 50 мм.
Однако, если стоит задача в несколько раз повысить повысить энергоэффективность дома, то утеплитель следует выбирать
толщиной не менее 100-150 мм.

Облицовка

При выборе облицовочного материала потребитель практически ничем не ограничен. Вариантов множество. Именно в этом и
заключается одно из главных преимуществ технологии вентфасадов — она дает широкие возможности при строительстве
новых и реновации старых домов. При помощи навесного фасада Вы запросто каркасное строение визуально превратите в
кирпичный дом.

Какие материалы можно выбрать для облицовки:

керамогранитная плитка,
натуральный или искусственный камень,
облицовка из металла (профнастил, металлосайдинг и т.д. ),
композитные материалы,
облицовочный кирпич,
древесина (материал, имитирующий брус, вагонка и др.),
панели ПВХ,
терракотовая керамика и прочие варианты.

В этом вопросе полностью ориентируйтесь на свой вкус, так как вариантов решений очень много. Главное, чтобы были
соблюдены три ключевых правила: наличие необходимых декоративных свойств, хорошие защитные показатели облицовки и
допустимый вес. Последний показатель особенно важен, так как основание имеет низкую несущую способность. Подробнее
мы еще разберем этот нюанс ниже по тексту.

Монтаж вентиляционных фасадов: основные этапы

Установка навесных фасадов не представляет особой сложности. Главное четко следовать установленной инструкции и тогда
все получится даже у непрофессионала. Какие этапы включает монтаж вентиляционного фасада:

Подготовительные работы — поверхность стены должна быть чистой и ровной. Для этого с нее следует удалить
любой декор, навесные конструкции и отслаивающиеся фрагменты.
Подготовленную поверхность стены нужно дополнительно обработать защитным составом. Если это дерево, то нанесите
антисептик. Камень следует прогрунтовать средством с водоотталкивающим эффектом.
Сборка и установка каркаса — подсистема вертикально крепится к стене при помощи кронштейнов. Также в
работе могут использоваться дюбель-гвозди, саморезы и другие виды крепежей.
Если Вы выбрали деревянный каркас, то его обязательно нужно обработать огнезащитным средством.
Прокладка теплоизоляционного слоя — утеплитель крепится к стене при помощи пластиковых дюбелей.
Гидроветрозащита — теплоизоляционный слой необходимо защитить от ветра и влаги. Для этого утеплитель
закрывается специальной защитной мембраной.
Пропустить этот этап можно только в том случае, если утеплитель и облицовка полностью непроницаемы.
Облицовка — один из важнейших этапов, от которого зависит прочность и срок эксплуатации всей конструкции.
Технология облицовки зависит от выбранного материала. Тут следует руководствоваться рекомендациями
производителя. Для крепления материала к основанию обычно используются саморезы потай. В некоторых случаях может
дополнительно потребоваться шпаклевка и покраска.

Если Вы планируете самостоятельно заняться установкой навесного фасада, то помните
о главном правиле — необходимо соблюдать точные размеры и места, в которых будут размещаться вентиляционные
зазоры (узлы крепления). Если допустить где-то ошибку, то это негативно скажется на всей конструкции. При
недостаточном опыте лучше довериться профессионалам, чтобы потом не переделывать работу.

Решаем вопрос с воздухообменом

Чтобы в доме, где установлен вентилируемый фасад, всегда сохранялся хороший микроклимат с нормальным уровнем
влажности, необходимо организовать эффективную вентиляционную систему.
Естественной вентиляции может быть недостаточно, поэтому для обеспечения хорошего воздухообмена в комнатах можно
установить приточную вентиляцию — бризер.

Благодаря этому устройству, в помещение постоянно будет поступать свежий воздух с улицы. Предварительно он при помощи
специальных фильтров очищается от:

аллергенов,
пыли,
неприятных запахов,
вредных газов,
разных загрязнений.

Особенно это актуально, если Ваш дом стоит возле оживленной трассы с большим количеством машин. В таких условиях
открывать окно прямо небезопасно. Бризер же обеспечит деликатное проветривание и возможность дышать чистым
воздухом.

Распространенные ошибки при укладке вентфасадов

Иногда можно услышать жалобы на несовершенство технологии вентфасадов. Однако на самом деле причина часто кроется в
другом. Все дело в ошибках, допущенных на разных этапах.

Предлагаем подробно разобрать наиболее распространенные недочеты, которые допускаются при монтаже навесных
фасадов:

Несоответствие облицовочного материала типу стены, на который он крепится — обязательно нужно учесть вес
облицовки. Например, для каркасного дома не подойдет вентфасад, отделанный кирпичом или камнем, так как эти
материалы очень тяжелые. Лучше выбрать виниловые панели, имитирующие натуральный камень или кирпич.
Неправильный выбор защитной мембраны — пленка, используемая для влагозащиты, должна соответствовать типу
утеплителя. Если это условие не будет соблюдено, то произойдет обратный эффект: мембрана начнет задерживать
внутри воздух и теплоизоляционный слой будет мокнуть.
Перекрытые зазоры сверху и снизу — очень важно, чтобы воздух свободно циркулировал внутри пустого пространства
вентфасада. В противном случае начнет скапливаться влага.
Неправильное крепление облицовочного материала — например, виниловый сайдинг нельзя устанавливать “намертво”.
Нужно оставить небольшой зазор, так как этот материал имеет свойство расширяться и сжиматься.
Игнорирование требований пожарной безопасности — часто при выборе материалов для вентфасадов во внимание
принимается лишь их эксплуатационные и эстетические характеристики. При этом совсем не берется в расчет степень
их соответствия параметрам пожарной безопасности. В итоге снижается пожароустойчивость всего здания.

Вентилируемый фасад это популярный способ отделки и утепления, который одинаково
хорошо подойдет для зданий любого типа. Главное правильно выбрать строительные материалы и строго соблюдать
технологию монтажа.

Можно ли использовать платы Rockpanel для невентилируемых приложений?

Наружная облицовка Rockpanel используется для самых разных целей, включая фасады и различные кровельные покрытия. Хотя мы обычно рекомендуем использовать Rockpanel как часть вентилируемого фасада , можно использовать плиты Rockpanel для невентилируемых конструкций при определенных условиях.

Невентилируемые приложения с платами Rockpanel

Благодаря своим уникальным характеристикам и паропроницаемой структуре Rockpanel Colors (без слоя ProtectPlus) этот продукт можно использовать в особых ситуациях в невентилируемых конструкциях. В ситуациях, когда предварительные условия могут быть легко выполнены, например, в случае заполняющих панелей и слуховых окон, отсутствие полости может позволить использовать более толстую изоляцию, что приводит к более низкому коэффициенту теплопередачи.

Это делает Rockpanel Colors (без ProtectPlus) очень подходящими для конкретных проектов реконструкции. Это означает, что вы можете:

создать дополнительное пространство для более толстой и эффективной изоляции
сузить конструкцию, используя одинаковую толщину изоляции
установка без необходимости удаления или замены существующей конструкции при определенных условиях

Условия для невентилируемого применения плит Rockpanel

Как можно использовать панели Rockpanel для невентилируемых систем? Это предварительные условия для невентилируемых приложений плат Rockpanel Colors (без ProtectPlus). Все эти требования должны быть выполнены.

Должен быть внутренний климат с максимальным давлением пара 1320 Па. Это значение для обычных жилых и офисных зданий, а значит нельзя для бассейнов или заводов)
Сумма S _d — значения материалов внутри конструкции до изоляции должны составлять в сумме не менее 10 м. Это значение может быть достигнуто при использовании полиэтиленовой мембраны толщиной 0,15 мм в качестве пароизоляции и гипсокартона.
Сумма значений S _d для материалов снаружи конструкции до изоляции должна составлять менее 2,5 м.
Внутренняя часть конструкции должна быть герметичной, чтобы теплый воздух, содержащий влагу, не мог проникнуть через конструкцию.
Крепления досок к конструкции должны быть водонепроницаемыми, чтобы за облицовку не могла попасть дождевая или чистящая вода. Это означает, что горизонтальные стыки между панелями Rockpanel не допускаются. Можно использовать вертикальные швы, но они должны упираться в деревянную рейку, покрытую мягкой клеевой прокладкой из вспененного этилен-пропиленового каучука размером 3 мм x 60 мм.
Если вся конструкция находится на открытом воздухе, важно, чтобы все соединения были водонепроницаемыми.
Может применяться на небольших поверхностях и в качестве заполняющих панелей.
В невентилируемых помещениях можно использовать только цвета Rockpanel Colors без ProtectPlus. Значение S _d для цветов Rockpanel без ProtectPlus составляет 1,8 мкм.

Нужен технический совет?

Вы хотите использовать облицовку Rockpanel Colors в невентилируемом помещении и не уверены, соответствует ли конструкция этим условиям? Свяжитесь с нами.

Свяжитесь с нами.

Сравнить2/3

Сравнивать

CP 674 NV Противопожарная преграда (невентилируемая) — Фасадные преграды для швов и пустот

Перейти к основному содержанию

БЕСКОМПРОМИСС С NURON Ознакомьтесь с нашей новой универсальной аккумуляторной платформой Откройте для себя Nuron

Функции и области применения

Характеристики

Быстрая и простая установка — барьеры для полостей доставляются на место готовыми к закреплению с помощью прилагаемых скоб из нержавеющей стали.
Подтвержденная огнестойкость – протестирована в соответствии с Ассоциацией специалистов по пожарной безопасности (ASFP) TGD 19
Высокая устойчивость – полоса из сжимаемого пеноматериала упрощает правильную установку, несмотря на строительные допуски
Широкий ассортимент — барьеры и кронштейны доступны для наиболее распространенных размеров полостей
Возможна поддержка проектирования — обратитесь к местным специалистам Hilti Building Envelope Specialists за консультацией по комплексной пассивной противопожарной защите.

Приложения

Герметизация невентилируемых фасадных полостей для лучшего предотвращения распространения огня
Обеспечивает до 60 минут огнестойкости и 30 минут изоляции по ТГД-19
Обеспечивает до 120 минут огнестойкости и 120 минут изоляции в соответствии с BS476-20.

Технические данные

Документы и видео

Консультации и поддержка

Зарегистрируйтесь, чтобы получить максимум от веб-сайта Hilti

Хотите стать онлайн-клиентом?
Зарегистрируйтесь, чтобы создать учетную запись сейчас.

Зарегистрируйтесь сейчас

Возникли проблемы со входом в систему или вы забыли свой пароль?

Пожалуйста, введите свой адрес электронной почты ниже. Вы получите электронное письмо с инструкциями по созданию нового пароля.

Нужна помощь? Свяжитесь с нами

Войдите, чтобы продолжить

Показать пароль

Забыли пароль

Не выходить из системы

Нужна помощь? Связаться с нами
