Нужен ли шибер в банной печи: зачем он нужен и как его сделать своими руками

зачем он нужен и как его сделать своими руками

Шибер — это на самом деле просто заслонка в дымоходе. Подвижная пластина шибера повторяет сечение дымовой трубы и может полностью или частично её перекрыть.

В современных печах, которые продаются сейчас в магазинах в готовом виде, как правило, уже стоит шибер — он входит в комплект. Но при необходимости его можно купить отдельно или сделать самостоятельно.

Содержание статьи

• Для чего нужен шибер?
• Виды
  • Выдвижные
  • Поворотные
• Материалы
  • Чугун
  • Нержавейка
• Изготовление своими руками
  • Выдвижной вариант
  • Поворотная конструкция
• Установка

Для чего нужен шибер?

Основная функция шибера на дымоходе — регулировка тяги. При недостаточной тяге (а она может быть недостаточной, например, при безветрии и тёплой погоде на улице) шибер приоткрывается. При избыточной тяге, наоборот, закрывается. То есть, меняя положение шибера, можно уменьшать или увеличивать поток воздуха.

Шибер для дымохода помогает сохранять драгоценное тепло в банной печи или камине. Если, допустим, дрова уже прогорели, шибер можно прикрыть и тогда всё тепло пойдёт в помещение, а не вылетит в трубу. В противном случае печь остынет гораздо быстрее.

Есть и ещё один ответ на вопрос, зачем нужен шибер: многие умело им пользуются для экономии топлива. Когда дрова разгорятся, заслонку необходимо чуть-чуть прикрыть — это обеспечит более долгое и эффективное горение.

После топки специалисты тоже рекомендуют перекрывать дымовой канал шибером. Пока печка не используется, лучше оставлять её в закрытом состоянии.

Виды

Можно выделить два вида шиберов, которые отличаются друг от друга по конструктивным особенностям: выдвижные и поворотные. В продаже встречаются изделия обоих видов.

Выдвижные

Выдвижные шиберы считаются наиболее надёжными и удобными в эксплуатации. Конструкция такого шибера представляет собой гладкую, тонкую, двигающуюся в пазу дымохода пластину. Сила тяги зависит от её движений, то есть от увеличения или уменьшения сечения трубы.

Интересно, что в некоторых моделях в самой задвижке тоже есть небольшой вырезанный участок. Даже если полностью закрыть такую задвижку, всё равно останется небольшое пространство для выхода угарного газа наверх.

Монтируется пластина выдвижного шибера строго горизонтально. Причём для её монтажа не требуется больших усилий и специальных знаний. Предназначены данные шиберы для печек из кирпича, хотя могут применяться и в дымоходах из стали.

Поворотные

Шибер поворотного или дроссельного типа — это пластина из металла с поворотной осью, присоединённой к этой пластине методом сварки строго по центру. Данный шибер характеризует то, что конец поворотной оси всегда выводится наружу, а регулировка уровня тяги производится путём кругового вращения пластины. При повороте на 90 градусов она принимает вертикальное положение и практически не препятствует движению дыма. При повороте ещё на 90 градусов — воздушный поток вновь закрывается.

Как правило, поворотные модели применяют в металлических дымоходах. И, пожалуй, главный их минус состоит в том, что с течением лет сварочное крепление здесь может ослабнуть и заслонка просто оторвётся от прута оси.

Материалы

Материалы, из которых делаются шиберные задвижки, — это важная вещь. Наиболее востребованными здесь являются металлы, которые могут выдерживать достаточно высокие температуры — речь идёт о чугуне и качественной нержавеющей стали.

Чугун

Именно чугун традиционно в течение нескольких столетий применяли для изготовления шиберов — это действительно прочный и надёжный материал. И сегодня тоже можно найти значительный ассортимент изделий из разных марок чугуна (в конечном счёте именно от марки, а также от технологии литья зависит качество сплава).

Все чугунные шиберы имеют очевидный минус — большую массу. Это затрудняет их самостоятельный монтаж. В целом такие шиберы рекомендуется ставить исключительно на кирпичные печки.

Нержавейка

Стальные шиберы, по сравнению с чугунными, весят не так уж много. Они имеют долгий срок службы, не снижают КПД печи, свободно выдерживают воздействие горячих дымовых газов. Для стальных нержавеющих сплавов не представляет опасности плюсовая температура в несколько сотен градусов, они стойки к коррозии, что тоже является достоинством.

У стальной шиберной задвижки для дымохода есть ещё одно важное свойство — низкий коэффициент терморасширения. Это значит, что деталь не будет менять своих габаритов при изменении температуры в дымоходе. При этом надо понимать, что шиберная заслонка, выполненная из нержавейки, — не самый дешёвый вариант.

Изготовление своими руками

Считается, что удобнее использовать заводские шиберы — сейчас их можно подобрать практически под любую конструкцию дымохода. Но при желании и выдвижной, и поворотный шибер возможно сделать своими руками. Для этого понадобится болгарка и хороший сварочный агрегат.

Обратите внимание! Вне зависимости от того, какую именно конструкцию задвижки предпочтёт домашний мастер, он должен сначала провести точные замеры — это важное условие.

Если заслонка будет входить в трубу чересчур плотно, её может заклинить от жары. Если же между пластиной и трубой останется слишком много пространства, регуляция тяги заметно усложнится.

Выдвижной вариант

Самодельный выдвижной шибер должен включать в себя два элемента — саму заслонку и рамку. Прямоугольную заслонку можно вырезать из листа стали толщиной около 5 мм. С одной её стороны также нужно сделать сгиб шириной от 20 мм, чтобы изделие было проще держать, задвигать и выдвигать.

Все кромки на заслонке необходимо тщательным образом отшлифовать. Эта процедура должна обеспечить шиберу лёгкость движений внутри дымохода.

Если дымоход сделан из стали и выполнен в форме квадрата или прямоугольника, рамку делают из стальных полосок толщиной 2 мм и шириной от 30 до 35 мм. Их разрезают и сваривают таким образом, чтобы получилась подходящих размеров заготовка в виде буквы П. Затем концы этого профиля соединяют ещё двумя полосками металла. Причём располагают их таким образом, чтобы между ними без затруднений двигалось полотно заслонки. В итоге должна получиться ровная рамка с пазом. Внутренний периметр рамки обязан быть равен размерам дымохода.

Круглый выдвижной шибер делается по другому принципу. Для него берут два стальных листа (толщина 2 мм). Потом в каждом из этих листов вырезают отверстие, идентичное диаметру трубы. Листы необходимо соединить сваркой с трёх сторон так, чтобы границы отверстий совпадали и чтобы между листами тем не менее сохранялся зазор примерно в 5 мм. Именно в этот зазор будет вставляться пластина задвижки (она подготавливается отдельно).

Поворотная конструкция

Поворотная вариация шибера создаётся из стальных уголков и листов стали такой же толщины, как для выдвижной конструкции:

• в соответствии с результатами замеров дымохода из двух уголков сваривают раму;
• в центре одной из четырёх сторон рамы сверлят отверстие диаметром в несколько миллиметров под поворотную ось. Такого же размера отверстие надо просверлить и на второй, параллельной стороне;
• из стали вырезается пластина для шибера, причём она должна идеально сочетаться с уже готовой рамой;
• чтобы создать поворотную ось, следует взять подходящий отрезок толстой проволоки (допустим, 6 мм в диаметре). Длина этого отрезка обязательно должна превышать длину рамки как минимум на 5 см;
• далее на одном конце металлического прута оси следует плашкой сделать резьбу. Потом этот прут нужно продеть в отверстия на раме и зафиксировать гайкой;
• теперь следует заняться пластиной — обработать срезы, отшлифовать и вставить в раму.

Следующий этап — приваривание поворотной оси к пластине. Кроме того, чтобы ось не болталась слишком свободно, можно в отверстие вставить ещё и металлические втулки. Напоследок для большего удобства рекомендуется сделать из чего-нибудь ненужного ручку для проволоки оси.

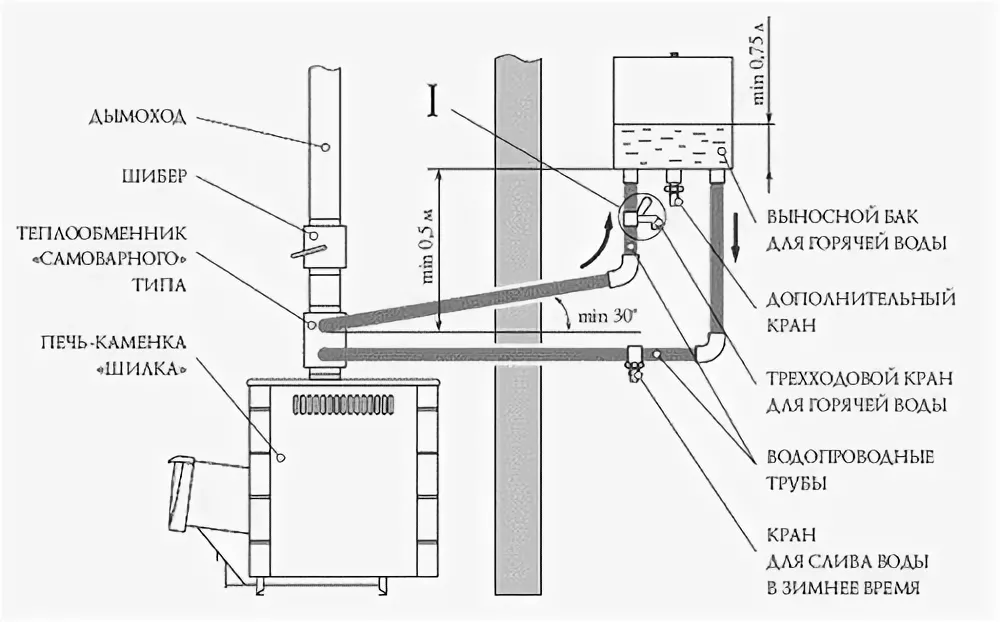

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

Шибер в камине: назначение, типы и недостатки

Шибер – устройство в дымоходе или дымоходном патрубке каминной топки в виде подвижной стальной пластины, которая полностью или частично перекрывает дымоходный канал с целью изменения интенсивности горения и уменьшения скорости потока дымовых газов.

Термин происходит от немецкого слова Schieber, одно из значений которого переводится как «заслонка» или «задвижка».

Содержание статьи

• Для чего нужен шибер
• Типы и конструкции шиберов
• Привод шибера
• Схема, чертеж и размеры
• Материалы для изготовления
• Недостатки шибера

Для чего нужен шибер

Шибер (заслонка, задвижка) устанавливается в дымоходах, дровяных печах, в каминах открытого и закрытого типа (с дверцей или с каминной топкой), в системе приточной и вытяжной вентиляции с разной целью, хотя и название имеет одинаковое. Поэтому мы детально рассмотрим применение разных типов заслонок в различных устройствах.

Шибер для камина

В каминах открытого типа поворотно-откидная заслонка, которая в профессиональном сленге мастеров называется «кабанчик», служит только для перекрытия дымоходного канала с целью предотвращения утечки теплого воздуха из помещения. Она не предназначена для регулировки процесса горения в камине, поэтому имеет всего два положения: полностью открыто или полностью закрыто.

«Поворотный клапан эксцентрик, с приваренной цепочкой. Ставится на дымосборник перед трубой так, чтобы открывался под собственным весом. Потянул за цепь — клапан закрылся, потом цепь на крючок.»

«В каминах, порой, некуда задвижку поставить. На фасаде плохо, мешает облицовка, или любая другая отделка. Сбоку иногда и поставить просто некуда. мешает стена, или шкафы. Раньше я умудрялся их маскировать как-то, а потом перешел на установку задвижки в топке. Использую так называемый флажок, который крепиться на перекрытии камина и опирается на зуб при закрывании. К нему привариваю ручку, которая располагается справа, или слева, по боковой стенки топливника.»

Сергей Елисеев. Форум stroiteli.info

Важно знать, что закрывать такую заслонку, когда в камине горит огонь, или еще тлеют угли — очень опасно! Бывают смертельные случаи отравления угарным газом.

В нашем салоне, как и в интернет-магазине, экспонируются топки только закрытого типа. Они более безопасны в эксплуатации и имеют больший КПД. Внушительный список моделей представлен множеством различных форм и модификаций, так что обычному покупателю в них очень трудно разобраться и подобрать именно то, что нужно. Клиенты сначала ознакомляются с предложенными вариантами, спрашивают о характеристиках, осматривают внешне, и находят различие в наличии шибера. И совсем не удивительно, что у них часто возникает вопрос: почему в одних моделях он присутствует, а в других его и вовсе нет?

Нужен ли шибер в каминной топке?

Все зависит от производителя, конкретной модели и ее особенности. В самых бюджетных топках шибер по умолчанию не установлен с целью удешевления продукта, а его отсутствие в более дорогих моделях обусловлено его ненадобностью. Весь «секрет» кроется в самой конструкции каминной топки, а именно в организации подачи и распределении воздуха в камере сгорания. В дешевых моделях система подачи воздуха сделана очень примитивно и достаточно просто: воздух поступает через регулируемые отверстия на лицевой панели зольного ящика и через зазор между стеклом и рамкой в верхней части дверцы. Это благоприятно сказывается на цене, но никак не на качестве работы устройства, ведь приток воздуха контролируется не полностью.

Чугунный шибер в каминной топке Kratki Eryk

Наличие встроенного шибера в таких топках или его дополнительная установка (если его не было в заводской комплектации) всего лишь частично решает проблему: незначительно «укрощает» огонь и частично уменьшает тягу в дымоходе. Пламя будет гореть медленней, но не на столько, чтобы это можно было бы назвать «режимом длительного горения» или «режимом тления». А если в дымоходе присутствует переизбыток тяги, то шиберу с этой задачей никак не справиться. Для этого существует модераторы и стабилизаторы тяги.

Шибер печной

Как и в камине открытого типа, в кирпичной отопительной и банной печи задвижка закрывается только для сохранения накопленного тепла корпусом, а управление процессом горения осуществляется с помощью поддувала в зольной дверце.

Чугунная задвижка в кирпичной печи

Шибер для вентиляции

Вентиляционную задвижку с поворотным механизмом чаще называют дроссельной заслонкой. Пожалуй, данный тип наиболее популярный и востребованный.

Дроссельная заслонка Kratki для регуляции подачи воздуха в каминную топку

В каминостроении дроссельная заслонка устанавливается для регулировки подачи внешнего приточного воздуха в топку. В системе распределения горячего воздуха от камина она практически не применяется, так как регуляция воздушного потока производится в каждом отдельном помещении анемостатами или вентиляционными решетками с жалюзи.

Поскольку отдельный дроссель для каминной топки часто устанавливается в недоступном месте, то для его управления используется модель с гибким стальным тросом или автоматическая модель с электроприводом. Наконечник муфты с тросом дросселя ручного управления фиксируется в удобном месте непосредственно на корпусе камина.

Важно. В системе вентиляции не рекомендуем использовать выдвижной шибер в качестве регулировочного клапана. Заслонка должна быть в положении либо открыто, либо закрыто. Если ее оставить наполовину открытой, то в канале будет дополнительное сопротивление воздушному потоку, которое значительно повысит шум и создаст некий дискомфорт.

Типы и конструкции шиберов

Шибер поворотный

Круглый стальной шибер Bertrams для каминной топки

Дымоходный шибер поворотного типа располагается внутри дымовой трубы или на выходе каминной топки, представляет собой пластину на оси, которая вращается поступательным или вращательным движением цанги. Пластина перекрывает до 75% сечения дымохода, она часто имеет небольшой срез или по ее окружности сделан определенный зазор.

Некоторые производители каминных топок делают поворотную систему управления встроенным шибером более безопасной, с ручкой в форме крючка, блокирующей дверцу при закрытии заслонки.

Шибер выдвижной

Выдвижной чугунный шибер SVT

Пожалуй, самый надежный тип шибера — выдвижной. Он устанавливается перпендикулярно дымоходному каналу, и регулировка происходит за счет горизонтального выдвижения пластины. В открытом положении пластина отсутствует в сечении канала, что создает наименьшее сопротивление выходящего газа и удобство для прочистки. Это свойство является его значимым преимуществом.

Привод шибера

Шибер ручной

Бесспорно, самый простой и дешевый шибер — с ручным управлением. Из названия понятно, что для регулировки процесса горения должен присутствовать человек. Для этого ему необходимо знать и соблюдать основные правила безопасности использования отопительного прибора с данным устройством.

Самым видимым и не менее значимым элементом заслонки с ручным управлением является его ручка. Она должна быть не только удобной и красивой, но и давать четкое понимание про текущее положение пластины. Если система с выдвижной цангой, то ее выдвинутая на себя часть говорит о том, что пластина находится в положении «открыто». Если с поворотным механизмом, то ось должна быть с перпендикулярной ручкой, горизонтальное положение которой отображает закрытое состояние. В зависимости от дизайна камина, ручка может быть сделана методом ковки, выточена из латуни или нержавеющей стали.

Кованая ручка для шибера

Лайфхак от нашего клиента. Красивую ручку можно легко подобрать в магазине, где продают. .. карнизы для штор! Готовое декоративное окончание (наконечник) трубчатого карниза облегчит вам задачу с поиском подходящей ручки.

Автоматический шибер

Отмечу сразу, что в элементах дымоотвода шиберы с автоматическим управлением не практикуются.

Для автоматизации процессов горения, вентиляции, аспирации применяются заслонки с электронной системой управления. Работой устройств с электро- и пневмоприводом управляет микропроцессор, расположенный в отдельной выносной панели управления. Он принимает поступающие сигналы от внешних датчиков, анализирует показатели и сравнивает их с заданными параметрами, включает приводы для установки заслонки в определенное положение.

Дроссель с электроприводом

Дроссельная заслонка Gavryliv & Sons с электроприводом и системой управления

Дроссельная заслонка устанавливается в каминах воздушного и водяного отопления для автоматической регуляции подачи воздуха в камеру сгорания, в месте, где нет воздействия на привод высокой температуры.

Недостатки: зависимость от электричества и высокая стоимость.

Задвижка с пневмоприводом

Данный тип в каминах и печах не применяется. Он предназначен для использования в системах водоснабжения, а также в системах с такими абразивными сыпучими рабочими средами, как цемент, уголь, зола, песок, щебень.

Схема, чертеж и размеры

Размер и форма шибера зависит от параметров дымоходного канала и метода его размещения. Они должны точно соответствовать размеру сечения дымоходного канала.

Шибер круглый

Диаметр шибера определяется диаметром патрубка топки или дымовой трубы. Распространенные размеры для банных печей — 120 и 130 мм, для отопительных — 130 и 150 мм, для каминов — 180 и 200 мм.

Шибер прямоугольный

Внутренние размеры рамки заводских изделий финского производителя SVT:

• 160 × 160 мм,
• 230 × 160 мм,
• 160 × 230 мм,
• 300 × 160 мм,
• 160 × 300 мм,
• 220 × 220 мм,
• 250 × 150 мм.

Материалы для изготовления

Шибер чугунный

Элементы заслонки выливаются из чугуна марки СЧ 20. Качество отливок зависит от технологии литья. Наиболее известный производитель качественных чугунных шиберов и печной фурнитуры — финская компания SVT. Модели представлены выдвижного и поворотного типа, и только прямоугольной формы для кирпичных печей и дымоходов.

Чугунные шиберы финского производителя SVT

Редкость на рынке — чугунные шиберы круглой формы, которые подходят для установки на чугунную топку. Их изготавливает французский завод Invicta.

Среди достоинств чугунных изделий можно выделить долговечность, стойкость к высоким температурам, коррозии и деформации. Многие пишут, что недостатком является большой вес. Действительно, вес у них гораздо больший чем в стальных, и тем более чем из нержавейки. Лично я этот аргумент к недостаткам не отношу, вы же в сумке его носить не будете.

Недостатки шибера

• Дымовые трубы для каминов, имеющие шиберные заслонки гораздо труднее чистить от сажи и копоти.
• При некачественном изготовлении или неправильной установке шиберная заслонка может заедать и клинить из-за термического расширения или попадания на нее частиц сажи.
• Для правильного пользования шибером нужно иметь определенные познания в принципе работы камина, устройства дымохода, способах управления процессом сжигания топлива и регулирования тяги.

Автор статьи Песков Игорь

Нужна ли заслонка для дровяной печи?

Печи на дровах создают контролируемую
среда, в которой дрова могут эффективно сжигаться для получения тепла.

Огонь внутри дровяной печи можно
контролируется более эффективно по сравнению с открытым огнем камина с использованием воздуха
вентиляционные отверстия для регулировки подачи воздуха.

Многие традиционные открытые камины имеют
заслонки, и их также можно найти на многих старых моделях дровяных печей.

В настоящее время редко можно увидеть демпфер, используемый на более новых
модели дровяных печей, а так ли дровяной печи нужна заслонка?

Более новый
модели дровяной печи обычно не требуют заслонки. Демпфер был
традиционно используется на старых, менее эффективных моделях печей, чтобы уменьшить
поток воздуха, выходящий из топки. Сертифицированные современные печи соответствуют строгим
правил и, как правило, не нуждается в демпфере для хорошей работы.

У нас в семье несколько печей
и ни у кого нет демпфера.

Поэтому мы объяснили более подробно
на примере собственных печей для чего нужен заслонка на дровах
печи, нужна ли дровяной печи заслонка и нужно ли добавить ее к
ваша дымовая труба поможет увеличить производительность.

Если вы используете более старую модель дровяной печи и вам нужен демпфер для повышения эффективности горения и теплоотдачи, вы можете найти список демпферов, доступных для печей, здесь.

Для чего нужен демпфер на дровяной печи?

Демпфер — это компонент, который можно использовать для
ограничить поток воздуха, выходящего из огня .

Демпферы обычно находятся внутри
традиционные открытые камины, чтобы помочь уменьшить потери тепла из дома, когда
камин не используется.

Амортизаторы также можно найти на более старых моделях.
дровяной печи, но редко можно найти такую ​​на новых печах.

Старые печи не были предназначены для того же
строгие правила, которые существуют сегодня, и поэтому заслонка может использоваться для регулирования количества воздуха, выходящего из печи .

Может использоваться вместе с
вентиляционные отверстия для регулировки потока воздуха через печь, а с помощью вентиляционных отверстий и
заслонка вместе может помочь вам контролировать эффективность и тепловую мощность
печь более эффективно.

Если у печи есть заслонка, то она будет в трубе печи .

Наши особые (новые) модели дровяных печей
не имеют заслонки и она не требуется для работы печей
как задумано.

В печных трубах наших современных печей нет заслонки, потому что она не нужна

Заслонка находится внутри печной трубы и работает как клапан .

Использование ручки заслонки снаружи
печной трубы можно повернуть заслонку так, чтобы она была либо плоской (и
таким образом ограничивая большую часть воздуха, идущего вверх по дымоходу), или поверните его
пока он не станет вертикальным, чтобы воздух мог свободно проходить вверх по трубе.

Старые печи обычно не такие герметичные
как новые печи, и поэтому можно использовать заслонку, чтобы замедлить поток воздуха.
через печку.

Мы подробно объяснили, как работает дровяная печь, но в целом дровяная печь помогает сжигать дрова более эффективно с меньшими выбросами за счет сжигания отработанных газов внутри печи при более высоких температурах и давлениях для производства большего количества тепла.

Перегородка внутри печей способствует вторичному сгоранию газов.

В старше
модели печек , заслонка может быть
использовал , чтобы помочь ограничить поток воздуха
чтобы печь производила больше тепла
посредством таких процессов.

Дополнительную информацию см. в нашем полном руководстве по демпферам.

Нужна ли заслонка для дровяной печи?

Подробнее
современные дровяные печи обычно не требуют заслонки, в то время как более старые модели
печам может потребоваться заслонка, чтобы повысить эффективность и тепловую мощность .

Если у вас дома есть старая модель дровяной печи , и вы
изо всех сил пытаетесь отвести тепло от печи, тогда установка заслонки внутри трубы печи может помочь .

А также обеспечение достаточного количества
дрова в печи, вентиляционные отверстия можно использовать для контроля скорости на
что горит огонь.

Однако производительность печи может
уменьшаются со временем в результате использования.

Если дровяная печь начинает пропускать воздух в
топки, то вентиляционные отверстия не могут быть использованы для полного управления огнем.

В печь можно установить заслонку
труба, чтобы помочь сбалансировать поток воздуха через печь. Закрытие заслонки
во время пожара уменьшить поток воздуха, выходящего из топки, может помочь
уменьшить попадание лишнего воздуха в печь.

Пример ручки заслонки, расположенной на печной трубе прямо над печкой

Заслонка печки должна соответствовать диаметру печной трубы.

Перечень клапанов печки, доступных для покупки, можно найти здесь.

Если у вас более новая модель дровяной печи (как у нас), то весьма вероятно, что
вам не понадобится демпфер .

Для соответствия более строгим требованиям по выбросам
Правила, современные дровяные печи разработаны с учетом эффективности.

Более эффективная печь способна вытягивать
больше тепла от каждого сожженного куска дров, а также сокращение выбросов в
форма вредных частиц, которые могут повлиять на качество воздуха в вашем районе
область.

Это означает, что весь воздух, поступающий в
современная дровяная печь будет напрямую через управляемые вентиляционные отверстия, как и любой
другие утечки могут поставить под угрозу производительность и выбросы.

У нас есть две современные печи, и ни одна из них не требует заслонки, чтобы
работать эффективно .

Наши дровяные печи, ни одна из которых не имеет заслонки

Чтобы максимизировать эффективность и, следовательно, тепло
на выходе из наших печей обеспечиваем:

• В печи нужное количество дров . Слишком много дров может привести к перегреву печи, а слишком мало дров может привести к неэффективной работе печи, в которой может быть произведено больше креозота.

• Правильный вид дров . Все дрова должны быть надлежащим образом выдержаны, чтобы
  влажность ниже 20%. Влажная древесина будет труднее гореть и приведет к плохому горению.
  опыт.

Для получения дополнительной информации у нас есть полное руководство по выдержанным дровам.

• Вентиляционные отверстия используются правильно . Чтобы максимизировать эффективность древесины
  печи вентиляционные отверстия не должны быть полностью открыты во время пожара, а закрыты так, чтобы
  огонь спокойно горит (но не тлеет из-за нехватки воздуха).

Дополнительную информацию см. в нашем руководстве по использованию вентиляционных отверстий для управления дровяной печью.

Выполняя эти действия, мы можем получить максимальную отдачу от наших печей и никогда не потребуется заслонка для того, чтобы
чтобы печи работали по назначению.

Вывод

Заслонка иногда представляет собой управляемый клапан
находится внутри печной трубы.

Современные печи вряд ли нуждаются в заслонке
для улучшения работы печи.

Старые модели печей могут уже иметь
заслонка, установленная в трубе печи, или может потребоваться установка заслонки, если
КПД печи со временем снижается.

Дополнительная литература

Нужно ли дровяной печи электричество?

Полное руководство по заслонкам камина

Нужен ли очаг для дровяных печей?

Нужен ли мне демпфер на моей дровяной печи?

С тех пор как я купил свой первый дом в 1981 году, я отапливаю свои дома дровяными печами. Некоторые из них были очень эффективными, в то время как другие были лучше, чем альтернатива электрическому плинтусному отоплению (мой первый дом). Для всех них дровяное отопление было удобным и недорогим источником зимнего тепла. Я также узнал, как печь и дымоход должным образом работают вместе, путем проб, ошибок и исследований.

Нужна ли заслонка на дровяной печи? Как правило, нет, так как современные дровяные печи могут контролировать поток воздуха в печь с помощью вентиляционных отверстий. Для дальнейшего пояснения, принцип работы печи и тип дымохода, к которому она подключена, также являются фактором. Я раскрою это в статье.

Начало воздухонепроницаемых печей

Еще в начале 1980-х годов, когда «энергетический кризис» начал ослабевать, мы начали искать альтернативные способы отопления наших домов. Выключение термостата для «сбережения энергии» устарело. Камины были просто неэффективны, так как большая часть воздуха питала огонь; буквально только что полез в дымоход.

Стеклянные дверцы каминов немного помогали, но камины по-прежнему сжигали слишком много дров для того небольшого количества тепла, которое излучалось примерно в 5-7 футах от очага. У камина была заслонка в дымоходе, но если бы она была закрыта, то дым бы вошел в дом. Это никогда не заканчивалось хорошо!

Некоторые умные изобретатели начали сваривать стальные ящики на ножках с дверцей, которую можно было закрыть, чтобы не допустить проникновения воздуха. Коробку обложили огнеупорным кирпичом и добавили дымовую трубу. Был добавлен раздвижной или вращающийся вентиляционный клапан, как правило, к двери, и родилась печь «Air Tight».

Большинство из тех ранних дровяных печей все еще пропускали воздух в топку. Для регулирования потока воздуха в печную трубу была добавлена ​​заслонка, чтобы уменьшить поток воздуха и дыма из печи. Сегодняшняя печь может почти перекрыть подачу воздуха в топку, поэтому необходимость в заслонке практически отпала.

Однако уменьшение воздушного потока создало проблему, которая в конечном итоге привлекла внимание нашего правительства. За счет уменьшения потока воздуха, что сделало печь более эффективной, огонь не горел так сильно, что вызвало две проблемы.

1. Дровяные печи, нуждающиеся в воздухе, начали накапливать смолистое вещество внутри и на дымоходе, известное как креозот. Креозот, если его подвергнуть достаточному нагреву и прямому огню, будет очень сильно гореть и может легко выйти из-под контроля.
2. Уменьшение потока воздуха также привело к увеличению содержания ТЧ или твердых частиц, которые выбрасывались в дымоход и выбрасывались в атмосферу. Некоторые из ТЧ вредны для дыхания.

Типы печей

В середине 19В 80-е годы к делу подключилось Агентство по охране окружающей среды США, и дровяные печи начали меняться. От производителей требовалось ограничить выброс ТЧ или твердых частиц печи. Правила вступили в силу в 1988 году. Правила были ужесточены в 1998 году, а затем снова в 2015 году. Более строгие правила будут приняты в 2020 году, и производители работают над достижением этих стандартов.

В настоящее время производятся два типа дровяных печей, соответствующих стандартам EPA. Они бывают каталитическими и некаталитическими. Это основное описание того, как они работают.

Катализатор

Каталитические печи имеют внутри устройство, которое работает как каталитический нейтрализатор в автомобиле. При доведении до необходимой температуры каталитическое устройство повторно сжигает дым и сжигает излишки ТЧ до того, как дым выйдет из печи.

Некаталитические печи

Некаталитические печи не имеют каталитического устройства, но вместо этого имеют перегородку, через которую должен проходить дым. Нагретый воздух подается над перегородкой, и в этой части печи происходит сжигание ПМ.

Оба типа печей снижают содержание твердых частиц, что делает их достаточно эффективными, чтобы соответствовать стандартам EPA.

Камин

Вы можете спросить, а как насчет камина или костра? Большое количество воздуха, подаваемого в камин или у костра, имеет другую реакцию, чем огонь дровяной печи, задыхающийся от воздуха. Эти типы пожаров быстро сжигают древесину и не производят чрезмерного количества твердых частиц из-за быстрого процесса горения.

В камине можно сжечь 35 фунтов твердой древесины примерно за два часа. В моей дровяной печи 35 фунтов твердой древесины прослужат от восьми до десяти часов в зависимости от потока воздуха и нагреют весь мой дом до 72 градусов (в зависимости от температуры наружного воздуха).

Креозот

Как я упоминал ранее, уменьшение воздушного потока вызовет накопление креозота в печи и дымоходе. Несколько факторов уменьшат это накопление. Основным фактором уменьшения накопления креозота в печи и дымоходе является содержание влаги в сгораемой древесине.

Сухая, выдержанная твердая древесина необходима
чтобы дымоход был чистым и свободным от креозота. Я бы посоветовал эти дрова
разрезается, разделяется и укладывается минимум
за девять месяцев до сожжения. Я предпочитаю, чтобы моя древесина схватывалась за год до
сжигание. Это дает солнцу и ветру время сделать свою работу и притянуть
влаги из древесины.

Подавляющее большинство пожаров в домах с дровяными горелками начинается в дымоходе. Причина возгорания — скопление креозота, которое не было должным образом устранено или очищено.

В старых печах, если начинался пожар в дымоходе, домовладелец закрывал заслонку, чтобы попытаться перекрыть поток воздуха в дымоход. Остановка воздушного потока обычно вызывает дополнительные проблемы.

Огонь в дровяной горелке все равно будет гореть, а дым в печи надо будет куда-то девать. Таким образом, он «просачивался» через дымоходные трубы под заслонку в дом.

Теперь, при эффективном управлении потоком воздуха в дровяную горелку, можно перекрыть подачу воздуха, огонь быстро остынет, а огонь в дымоходе прогорит от недостатка кислорода.

Это делает новые дровяные печи более безопасными и эффективными. Так если печи безопаснее, то почему у нас до сих пор горят дымоходы? Как правило, это вызвано сжиганием дров с повышенной влажностью. Второй наиболее распространенной причиной является отсутствие регулярного осмотра и чистки дымохода.

Дымоходы

Три типа дымоходов, обычно используемых для дровяной печи: каменная кладка, тройная стена и двойная труба дымохода стены. Каждый из них имеет свои преимущества и причины для использования.

Кирпичный дымоход отлично смотрится в большинстве домов и, безусловно, является самым дорогим в установке. Обычно он строится, пока дом находится в стадии строительства или является собственным строительным проектом. Топка дровяной печи является наиболее распространенной печью, соединенной с каменным дымоходом. Каменный дымоход требует как минимум тщательного ежегодного осмотра на наличие утечек, трещин и повреждений водой.

Если вы не можете выполнить эту проверку самостоятельно, обратитесь к специалисту. Даже для хардкорного домовладельца, занимающегося самостоятельным строительством, проверка каменной кладки дымохода является одним из наиболее важных пунктов обслуживания, которые необходимо выполнять на регулярной основе.

Дымоход с тройной стенкой является следующим наиболее распространенным дымоходом для дровяных печей. Внешняя стена охлаждается воздушными карманами между двумя внутренними стенками. Он хорошо работает и может работать с большинством типов дровяных печей.

Дымоход премиум-класса для дровяной печи представляет собой дымоход с двойными стенками. Дымоход с двойными стенками имеет высокотемпературную изоляцию между двумя стенками и обычно рассчитан на температуру до 2300 градусов по Фаренгейту. наружный воздух.

Если вам действительно нужна заслонка на вашей плите

Итак, вам все еще нужна заслонка на дымоходе вашей печи. Вот моя рекомендация. Заслонки могут быть установлены как автономные заслонки, которые добавляются к существующей трубе дымохода, или как дополнение к трубе длиной 8 дюймов с уже установленной заслонкой.

Если заслонка установлена ​​в системе сжигания древесины, она должна находиться в одностенной соединительной трубе. Это труба, которая соединяет выход печи с дымоходом с двойной или тройной стеной, который проходит от потолка до внешней стороны крыши или стены. Эта одностенная труба обычно имеет длину от пяти до девяти футов. Демпфер будет установлен в середине этой вертикальной трубы.

Дополнительные вопросы

Могу ли я самостоятельно чистить дымоход? Если вы можете безопасно добраться до верхней части трубы дымохода и работать с оборудованием для чистки дымоходов на этой высоте, тогда да. Если вы плохо разбираетесь в высоте и не знаете, что искать в вашем стиле дымохода, то нет, обратитесь к профессионалу для осмотра и очистки дымохода.
