Объем полипропиленовой трубы 25 мм: Магазин «Пластиковые трубы и фитинги»

таблица, которая поможет найти изделие нужного типоразмера

Если вам предстоит выполнить монтаж коммуникаций, вам нужны полипропиленовые трубы. Таблица, содержащая диаметры и другие линейные размеры данных изделий, позволит подобрать оптимальный вариант для вашего дома. Предлагаем разобраться с существующими разновидностями, техническими характеристиками и особенностями выбора и монтажа данных изделий для систем отопления или водоснабжения.

Полипропиленовые трубы– ключевой элемент многих систем коммуникаций

Читайте в статье

• 1 Полипропиленовые трубы – что это такое
• 2 Виды полипропиленовых труб и фитингов: основные классификации
• 3 Технические характеристики полипропиленовых труб: основные позиции
• 4 Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию
  • 4.1 Длина полипропиленовых труб: стандартный размер
  • 4.2 Таблица соответствия внешних и внутренних диаметров полипропиленовых труб
• 5 Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты
  • 5. 1 Рекомендации по выбору диаметра труб в зависимости от области применения
  • 5.2 Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий
  • 5.3 Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности
• 6 Как подобрать диаметр полипропиленовых труб на примере отопления частного дома
• 7 Особенности выполнения монтажных работ
• 8 Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Полипропиленовые трубы – что это такое

Полипропилен относится к термопластичным полимерам. Принятое условное международное обозначение данного материала – «РР». Полипропиленовые трубы – это длинномерные изделия, широко используемые при монтаже систем водо- и теплоснабжения.

Длинномерные изделия актуальны при устройстве многих систем

Виды полипропиленовых труб и фитингов: основные классификации

Используемое при изготовлении полипропиленовых труб сырье позволяет разделить длинномерные изделия на следующие виды:

• PPR (ППР, PPRC), при изготовлении которых используется статистический или рандом-сополимер, имеющий кристаллическую структуру. Такие изделия способны сохранять свои характеристики в широком температурном диапазоне. Могут иметь диаметр 16 – 110 мм;
• PPH, изготавливаемые из полипропилена, содержащего специальные модифицирующие добавки для придания готовым изделиям определенного комплекса свойств;
• PPB, изготавливаемые из полимера, состоящего из блоков (микромолекул) гомополимера. Подобная структура материала способствует повышению ударопрочности готового изделия;
• PPs. Для производства используется полифенилсульфид. Относясь к материалам более высокого класса, он повышает износостойкость и ударопрочность готовой продукции и значительно увеличивает стоимость.

В зависимости от того, какое давление выдерживает полипропиленовая труба 20 мм, классификация предлагаемой производителями продукции выглядит следующим образом:

• N10 (PN10). Имеют толщину стенки 1,9 – 10 мм и способны выдержать давление 1,0 МПа;
• PN16. Максимальное давление может достигать 1,6 МПа, а температура до 60 °С. Находят ограниченное применение;
• N20 (PN20). Могут иметь стенку толщиной 1,6 – 10 мм. Выдерживают давление до 2 МПа;
• N25 (PN25). Благодаря дополнительному армированию алюминиевой фольгой они способны выдержать давление до 2,5 МПа;

Ниже представлены фото полипропиленовых труб:

Монтаж системы выполняется с использованием следующих фитингов:

• переходников и муфт, которые позволяют соединить между собой элементы одного либо различного диаметра соответственно;
• уголков различных конфигураций, позволяющих изменить направление трубопровода. Производители предлагают изделия на 45° и 90°;
• элементов разводки. К их числу относят тройники, крестовины. С их помощью выполняется разводка коммуникаций на несколько отдельных ветвей;
• обводных элементов, обеспечивающих монтаж сложной системы, в том числе вблизи других объектов;
• запорных элементов;
• заглушек и других изделий, обеспечивающих монтаж трубопровода нужной конфигурации.

Фитинги представлены в большом ассортименте

Технические характеристики полипропиленовых труб: основные позиции

Длинномерные изделия из полипропилена обладают повышенной стойкостью к воздействию агрессивных химических веществ. Деструкция поверхности наблюдается исключительно при одновременном воздействии химических реагентов и высокой температуры.

Изделия из пропилена способны выдержать воздействие агрессивных веществ

К основным техническим характеристикам полипропиленовых труб относится:

• Морозоустойчивость до -15° С. Оптимальный вариант для коммуникационных систем, по которым транспортируется жидкость, нагретая до положительной температуры;
• Плавление при температуре 160 – 170° С;
• Возможность транспортировки теплоносителя, нагретого до 120° С. Эта информация будет интересна тем, кто хочет знать, какую температуру выдерживают полипропиленовые трубы;
• Достаточная прочность, выдерживающая давление 10 – 25 атм.;
• Широкий размерный ряд. Производители предлагают изделия с внешним диаметром 16 – 125 мм.

Внимание! Радиус изгиба зависит от диаметра. Наибольший изгиб имеют изделия без перфорации, армированные алюминием.

Радиус изгиба зависит от поперечных размеров труб из полипропилена

Полипропиленовые трубы: таблица, содержащая диаметры и другую полезную информацию

Подбирая изделия нужного типоразмера, стоит изучить справочные таблицы. В них размеры полипропиленовых труб указаны в мм. При этом обязательно приводятся рекомендации по выбору подходящего варианта, с которыми мы предлагаем вам познакомиться.

Геометрические параметры каждого элемента должны быть подобраны правильно

Длина полипропиленовых труб: стандартный размер

Производители предлагают изделия различного диаметра. При этом длина полипропиленовых труб стандартизирована и составляет 4 – 6 м. Если она меньше, то речь идет об отрезке, а не цельном изделии.

Длина длинномерных изделий стандартизирована

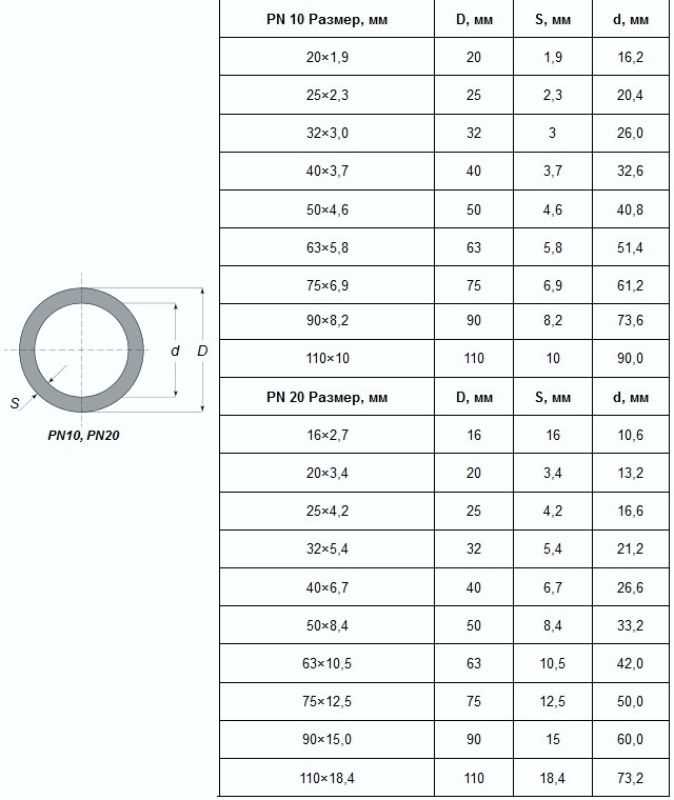

Таблица соответствия внешних и внутренних диаметров полипропиленовых труб

При выборе подходящей модели обязательно учитывается давление на стенки. Из таблицы по наружному диаметру полипропиленовых труб и толщине стенки можно найти внутренний размер:

Линейные размеры – важные параметры

Влияние поперечных размеров магистрали на ее эксплуатационные характеристики: важные моменты

На геометрические параметры полипропиленовых труб влияют многие параметры, включая температуру эксплуатации, рабочее давление и другие характеристики магистрали. Предлагаем разобраться в особенностях выбора подходящего типоразмера к определенной коммуникационной системе.

Выбор зависит конструктивных особенностей системы

Рекомендации по выбору диаметра труб в зависимости от области применения

Выбор подходящего типоразмера определяется назначением магистрали. Для подключения многоэтажного строения, общественного здания или целого микрорайона к коммуникациям используют полипропиленовые трубы большого диаметра, поперечные размеры которых превышает 0,5 м. Для отопления их не используют из-за опасности размягчения магистрали.

Для монтажа водопроводов используются изделия диаметром 21 – 25 мм. Для стояков требуются трубы ПП с поперечными размерами 32 – 40 мм. Для системы вентиляции оптимальным вариантом является диаметр более 0,4 м.

Чем больше диаметр, тем выше пропускная способность

Температура, объем и давление на стенки транспортируемой жидкости: важные параметры, определяющие выбор поперечных размеров изделий

При выборе типоразмера длинномерных изделий обязательно учитывают, какая именно среда и с какой скоростью будет транспортироваться по трубопроводу, ее объем, а также давление, действующее на стенки. От этого зависит пропускная способность системы.

Внутренний диаметр d водопровода зависит нормы потребления воды Q и ее скорости движения v и рассчитывается следующим образом:

d=√((4) -Q- (1000/π∙v))

Срок службы продиктован условиями эксплуатации

Таблица соотношенияразмера (диаметра) пропиленовых труб в мм, скорости жидкости и тепловой мощности

Выбор подходящего типоразмера осуществляется по внутреннему диаметру. Воспользовавшись справочными таблицами, можно определить нужный размер полипропиленовой трубы и фитингов.

Таблица, позволяющая подобрать подходящий вариант по скорости потока

Как подобрать диаметр полипропиленовых труб на примере отопления частного дома

Определяя диаметр полипропиленовых труб для отопления частного дома, выполняют подробные расчеты либо используют усредненные значения. Для расчета требуется средняя скорость теплоносителя (обычно 0,6 – 2 м/с), количество радиаторов и их суммарная мощность, площадь помещения.

Изделия для системы отопления частного дома стоит выбирать из таблицы полипропиленовые трубы диаметром:

• 16 – 20 мм, если будет монтироваться до 4 радиаторов;
• 20 – 25 мм, если суммарная мощность достигнет 7 кВт, а количество монтируемых батарей будет более 4;
• 25 – 32 мм для систем, рассчитанных на суммарную мощность до 11 кВт;
• 32 – 40 мм при мощности 12– 19 кВт;
• изделия диаметром более 40 мм актуальны для двухэтажных загородных коттеджей, в обогреве которых используется система на 30 кВт.

Количество радиаторов влияет на диаметр монтируемых элементов

Особенности выполнения монтажных работ

Соединение полипропиленовых элементов осуществляется посредством сварки на специальном устройстве. С его помощью отдельные фрагменты разогреваются до заданной температуры, а потом соединяются вместе для формирования цельного изделия.

Соединение полипропиленовых и металлических элементов выполняется с помощью фитингов с резьбовыми вставками. Герметизацию обеспечивают с помощью тефлоновой ленты и ряда других уплотнителей.

Внимание! Нарезка резьбы на готовых изделиях недопустима! Монтаж следует выполнять с использованием фитингов, выпускаемых тем же производителем.

Для формирования качественного соединения следует:

• внимательно осмотреть все соединяемые элементы для исключения наличия загрязнений и повреждений;
• выполнять работы при температуре выше 5° С. Гибку – выше 15° С;
• максимальный радиус изгиба, зависящий от диаметра ПП труб;
• монтировать элементы системы на неподвижной опоре только в исключительных случаях, так как она не допускает компенсационное смещение;
• при креплении следует учитывать термическое расширение.

Ознакомиться с деталями выполнения монтажных работ можно в следующем видео:

Watch this video on YouTube

Сколько стоят полипропиленовые трубы и фитинги – обзор цен моделей из каталога

Цена на представляемые в каталогах полипропиленовые трубы и фитинги зависит от размера, технических характеристик и производителя. Наиболее востребованной является продукция:

• Bänninger, изготавливаемая из рандом-сополимера и имеющая характерный зеленый цвет;
• Aquatherm. Экологически безопасная продукция;
• Wefatherm. Изделия, армированные алюминием;
• Rehau;
• Kalde. Для изготовления продукции используется рандом-сополимер третьего типа;
• Pilsa.

Отзыв о продукции Kalde:

Подробнее: https://otzovik.com/review_1591246.html.

Отзыв о продукции Политэк:

Подробнее: https://otzovik. com/review_2446181.html

Делитесь в комментариях, чья продукция вас заинтересовала, и какой марке вы отдали предпочтение.

Watch this video on YouTube

Диаметры труб для отопления и водопровода

Большинству из нас хотя бы раз в жизни придется столкнуться с заменой трубопроводов отопления, подачи горячей и холодной воды, канализации. Независимо от того, занимаетесь вы самостоятельной заменой, или нанимаете мастера, знать, как и в чем измеряются водопроводные трубы, будет очень полезно. Вы данном вопросе многим людям иногда видится совершенная неразбериха.

Во времена СССР диаметры всех труб обозначались и рассчитывались в миллиметрах, в метрической системе. Но потом на рынок хлынул поток импортной продукции и потребители стали массово менять трубопроводы, началась сильная путаница. Миллионы тонн и изделий ввозится в страну ежегодно.

Десятки тысяч магазинов продают европейскую продукцию, которая маркируется непривычным для нас способом. В Европе, практически во всех странах принята метрическая система. Но как раз для труб газовых и водопроводов используется дюймовая (имперская) система мер. Так сложилось исторически.

Что такое трубы ½ и ¾ или что самое главное нужно запомнить

Приступая к ремонту и замене трубопровода, подбирая трубы, нужно запомнить главные особенности. ½ и ¾ это самые распространенные диаметры металлических труб, которые применяются в быту, например, для подключения радиаторов. Но дюймовые размеры и обозначения диаметров труб очень сильно отличаются от метрических размеров.

Когда мы слышим, что, например, радиаторы Рифар имеют подключение ½ дюйма, это означает, что внутренний диаметр трубы или внешний диаметр штуцера переходного фитинга на пластик, через который будет поступать теплоноситель, равен 15 миллиметрам, а не 12,5. Мы все ходили в школу и помним, что один дюйм в английской системе мер равен 2,54 сантиметрам или 25,4 миллиметрам. Но ¾ дюйма в этом случае — труба диаметром 20 миллиметров. Эти цифры нужно запомнить и смириться с этим — в сантехнике и теплотехнике считают именно так, и калькуляторы работников этой сферы, а также продавцов магазинов, ни в чем их не убеждают.

Соотношение дюймовых и метрических труб

Как понять какой размер трубы у покупателя? Это вопрос далеко не праздный, и с ним часто сталкиваются мастера-сантехники и продавцы магазинов сантехнического оборудования. Что нужно знать о соотношении диаметров дюймовых труб с привычной нам метрической системой? Просто пользуйтесь этим списком, перепишите его куда-нибудь.

• 2 дюйма = 50 миллиметров.
• 1 ½ дюйма = 40.
• 1 ¼ дюйма = 32.
• 1 дюйм = 25.
• ¾ дюйма = 20.
• ½ дюйма = 15.
• 3/8 дюйма = 12
• ¼ дюйма = 8.

Пластиковые трубы, то есть полипропиленовые, ПВХ или из трубки из полиэтилена всегда считаются иначе, по внешнему диаметру. Это тоже важный нюанс, который нужно запомнить. Внутренний проход соотносится с соответствующими внешними диаметрами труб таким образом:

• 20 миллиметровая пластиковая труба имеет дюймовый диаметр ½;
• 25 миллиметров — ¾ дюйма;
• 32 миллиметров — имеет внутренний диаметр 1 дюйм;
• 40 миллиметров — 1 ¼ дюйма;
• 50 миллиметров — 1 ½ дюйма.

Соответственно размечаются фитинги для перехода с пластиковой трубы на металлическую, например, муфта для пластиковой трубы 20 миллиметров на стальную ½” будет обозначена как 20-½.

Как определить внутренний диаметр трубы, измерив внешний?

У каждой трубы есть 2 диаметра, внутренний и внешний. Часто бывает так, что нужно определить внутренний диаметр металлический трубы, зная внешний, например, для замены обвязки отопления, покупки фитинга и т.д. Для этого вы можете пользоваться этими данными (+- 1 миллиметр при измерении допускается).

• 13 миллиметров соответствует внутреннему диаметру в дюймах — ¼’’.
• 17 мм — 3/8’’.
• 20 мм — ½’’.
• 26 мм — ¾’’.
• 33 мм — 1’’.
• 42 мм — 1 ¼’’.
• 48 мм — 1 ½’’.
• 60 мм — 2’’.

Обратите внимание! Все вышесказанное относится к практике замене сантехнической обвязки и отопления в бытовых условиях. Статья предназначена для простых потребителей, которые хотят поменять радиаторы или трубопровод. При разработке проектов теплоснабжения специалистами и инженерных расчетах используются другие подходы и данные.
