Характеристики алюминиевых и биметаллических радиаторов

Характеристики алюминиевых и биметаллических радиаторов

Мощность радиаторов отопления биметаллических и алюминиевых

Тепловая мощность (или теплоотдача) измеряется в ваттах. От нее зависит то, насколько хорошо оборудование будет греть при идентичных условиях. Также ее учитывают при расчете количества секций.

Мощность 1 секции зависит от материала изготовления, высоты прибора и емкости теплоносителя. Все эти характеристики обязательно указываются в техническом паспорте оборудования, который прилагается к товару.

Мощность 1 секции биметаллического радиатора высотой 500 мм варьируется от 170 до 210 ВТ от 100 до 190 ВТ теплоэнергии, для приборов высотой 350 мм — 120-140 Вт, а для 300 мм – от 100 до 145 Вт теплоэнергии. Специалисты, занимающиеся монтажом отопительных систем в свою очередь, рекомендуют брать за основу нижний критерий или даже еще ниже, так как известны случаи завышения характеристик выпускаемого оборудования производителями. Чтобы избежать ошибок в расчетах и достичь нужной мощности рекомендуется учитывать этот факт.

Также в расчет необходимо брать место монтажа. Если радиатор монтируется под окном или рядом с ним, то необходимо увеличить количество секции, так как вместо 120-150 Вт тепловой энергии от прибора высотой 350 мм в реалии получим всего 100-120 Вт.

Мощность 1 секции в алюминиевом радиаторе Profi 500 по данным производителя находится в пределах 180-230 Вт. Для оборудования высотой в 350 мм этот показатель варьируется от 120 до 160 Вт. У моделей разных производителей мощность разная, стандартов здесь нет.

Рабочее давление

Это важная характеристика оборудования, она показывает, при каком рабочем давлении разрешается эксплуатировать радиатор. В продаже есть алюминиевые радиаторы двух видов: выдерживающие до 16 атмосфер и классические, рассчитанные выдерживать до 6 атмосфер. В зависимости от этих характеристик выбираются радиаторы для эксплуатации в частных отопительных системах или для подключения к тепловым магистралям высокого давления.

В домах с автономной системой отопления среднее значение давления не более 10 атмосфер. В системах, подключенных к центральным сетям отопления рабочее давление выше, оно достигает 15 атмосфер. Если система отопления подключена к тепловым магистралям, то это значение может быть еще выше и достигать отметки 30 атмосфер. Эти данные нужно учитывать при выборе радиаторов.

У каждого вида радиатора свое разрешенное рабочее давление. У биметаллических моделей варьируется от 16 до 49 атмосфер. Точные технические характеристики смотрите в техническом паспорте прибора или выясняйте у консультанта магазина. В сопровождающей товар документации также содержится информация об испытании оборудования под опрессовочным давлением. Это значение в 1,5 раза превышает рабочее давление.

При выборе оборудования учитывают, что в системе отопления централизованного типа стандартное давление не превышает 15 атмосфер, а в индивидуальных автономных системах оно не более 10 атмосфер. Также нужно знать, что биметаллические радиаторы выдерживают гидроудары до 6 МПа, а алюминиевые всего 4,8 МПа. Исходя из этих характеристик, специалисты рекомендуют алюминиевые приборы использовать в автономных отопительных системах, чтобы они дольше служили, а биметаллические – для подключения к центральному отоплению.

Предельная температура и объем теплоносителя

Радиаторы биметаллического типа выдерживают воду температурой до 90 градусов по Цельсию. А алюминиевые – температуру теплоносителя до 110 градусов С. Объем теплоносителя рассчитывается путем умножения количества секций на емкость одной из них. Он зависит от высоты прибора и толщины оболочки. Для алюминиевых секций это значение – 250-460 мл.

Емкость секций биметаллического отопительного оборудования меньше, чем у алюминиевого. Стандартные значения в среднем следующие: для батареи с межосевым расстоянием 200 мм емкость канала теплоносителя – 0,1-0.16 литров. Для приборов с расстоянием между осями в 350-мм – 0,15-0,2 литра.

Продукция каждого производителя отличается параметрами и техническими характеристиками, это относится к любому типу отопителей. Например, в алюминиевом радиаторе Profi 500 — это всего 0,28 литра, а на 10-секционный радиатор уйдет 2,8 литра.

Какой радиатор выбрать?

Подведем итоги, биметаллический радиатор рекомендуется устанавливать в городские квартиры, офисы, производственные и промышленные помещения, которые подключены к центральным системам отопления с высоким рабочим давлением. Если у вас собственный коттедж, частный дом или даже резиденция с отдельным котлом отопления, то рекомендуется приобретать алюминиевые радиаторы.

При выборе обращаем внимание не только на рабочее давление и мощность, но и на размеры оборудования. Для стандартных подоконников выбирают модели высотой 500 мм, расстояние до подоконника должно быть около 10-15 см. В ином случае устанавливаем радиаторы высотой 350 мм. Другой немаловажной для потребителя характеристикой является цена оборудования. Алюминиевые приборы стоят дешевле на 15-20 %, чем биметаллические.

Объем секции алюминиевого радиатора – зачем нужно знать

Радиатор Elsotherm

Сегодня алюминиевые радиаторы очень часто подключаются как в действующие коммуникационные системы отопления, централизованные или автономные, так и в новые. Для того чтобы в помещении хватало тепла, изначально перед установкой, нужно определиться с размерами батарей, мощностью насоса, местами их монтажа. Здесь при выборе немаловажную роль играет показатель объема секций алюминиевых радиаторов. Он напрямую связан как с подбором составляющих элементов, так и с расчетом количества теплоносителя необходимого для заполнения всей системы отопления.

Содержание

1. Технические аспекты алюминиевых батарей
2. Классификация и конструктивные особенности
3. Основные рабочие характеристики
4. Объем секции и расход теплоносителя
5. Расчет теплоносителя
6. Заключение

Технические аспекты алюминиевых батарей

Для обустройства автономной системы отопления необходимо не только выполнить монтажные работы в соответствии с действующими нормативами, но и правильно выбрать алюминиевые радиаторы. Это возможно сделать только после тщательного изучения и анализа их свойств, конструктивных особенностей, технических характеристик.

Классификация и конструктивные особенности

Производители современного отопительного оборудования изготавливают секции алюминиевых радиаторов не из чистого алюминия, а из его сплава с кремниевыми добавками. Это позволяет изделиям придать устойчивость к коррозии, большую прочность и продлить срок их службы.

Сегодня торговая сеть предлагает широкий ассортимент алюминиевых радиаторов, отличающихся по своему внешнему виду, которые представленными такими изделиями как:

• панельные;
• трубчатые.

По конструктивному решению отдельно взятой секции, которые бывают:

• Цельными или литыми.
• Экструзионными или составленными из трех отдельных элементов, внутренне закрепленных между собой болтами с поролоновыми или силиконовыми прокладками.

Также различают батареи и по габаритам.

Стандартных размеров с шириной в пределах 40 см и высотой, равной 58 см.

Низкие, высотой до 15 см, что дает возможность устанавливать их на очень ограниченных пространствах. В последнее время производители выпускают алюминиевые радиаторы этой серии «плинтусного» исполнения с высотой от 2 до 4см.

Высокие или вертикальные. При небольшой ширине, такие радиаторы в высоту могут доходить до двух или трех метров. Такое рабочее расположение по высоте, помогает достаточно эффективно обогреть большие объемы воздуха в помещении. Кроме этого, такое оригинальное исполнение радиаторов выполняет дополнительно и декоративную функцию.

Срок службы современных алюминиевых радиаторов определяется качеством исходного материала и не зависит от количества составляющих его элементов, их размеров и внутреннего объема. Производитель гарантирует их стабильную работу при правильной эксплуатации до 20 лет.

Основные рабочие характеристики

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой. Это обуславливается двумя факторами.

Размер секции

1. Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
2.  Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

• этиленгликоль;
• солевой раствор;
• глицериновый состав;
• пищевой спирт;
• нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Объем воды в одной секции

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

• Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
• Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

• радиаторов;
• трубопроводов;
• теплообменника котла;
• расширительного бака.

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.

Заключение

При проектировании системы автономного отопления у многих возникает вопрос, сколько литров теплоносителя вмещает одна секция алюминиевой батареи. Этот нужно для того, чтобы рассчитать расход газа, электричества и определиться, сколько нужно приобрести антифриза, если в системе не используется вода.

Читайте далее:

Размеры алюминиевых радиаторов: объем сечения, высота

При построении любой системы отопления используются разные типы радиаторов. Любая система отопления должна проектироваться с учетом количества радиаторов и их внутреннего объема. Каждая секция радиатора имеет определенный объем, и при монтаже системы отопления нужно точно знать количество секций в батарее. От правильного расчета количества секций зависит эффективность и правильная работа системы отопления.

Какие существуют типы радиаторов?

На сегодняшний день наиболее распространены следующие типы радиаторов:

• радиаторы чугунные;
• радиаторы из алюминиевого сплава;
• биметаллические радиаторы.

Разновидности нагревательных батарей

Стандарт

Эти устройства доступны в диапазоне высот, как правило, от 300 до 750 мм, с самым большим диапазоном длин и конфигураций высотой от 450 до 600 мм в высоту. Длина колеблется от 200 мм до 3 м и более, при наибольшем диапазоне от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются и 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они широко известны как «одиночные конвекторы» (SC). Радиаторы, состоящие из двух панелей с ребрами, уложенными друг на друга (с ребрами посередине), известны как радиаторы «двойного конвектора» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной неоребренной панели. Радиаторы старого образца состояли из одной или двух панелей без конвекционных ребер.

Традиционный стандартный радиатор имеет швы вверху, по бокам и внизу каждой панели (там, где листы штампованной стали соединяются вместе). В настоящее время большинство шовных батарей продаются с установленными сверху и по бокам декоративными панелями (верхние имеют вентиляционные отверстия для циркуляции воздуха), и такие батареи известны как «компактные». Альтернативный вариант радиатора с верхним швом использует один лист прессованной стали, и этот лист скручивается вместе в верхней части радиатора.

Батареи с низкой температурой поверхности

Конструкция большинства этих радиаторов такова, что их излучающие поверхности имеют относительно низкие температуры при нормальной температуре системы отопления. Их применяют везде, где есть риск ожогов – чаще всего в детских учреждениях, домах престарелых, больницах и больницах.

Дизайнерские батареи

Существует огромный выбор дизайнов радиаторов, которые могут быть более привлекательными для глаз, чем их обычные аналоги. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений, например, с узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Радиаторы-плинтусы

Эти устройства обычно маскируются под плинтуса. Работа этих радиаторов аналогична эффекту «теплого пола», так как глаз пользователя не замечает секций радиаторов на стенах. Установка плинтусов позволяет сэкономить внутреннее пространство помещения.

Полотенцесушители

Эти радиаторы специально разработаны для сушки полотенец, а также для слива ванн и душевых кабин. Однако тепловая мощность полотенцесушителей значительно снижается, когда они накрыты полотенцами, и даже если они не накрыты с полотенцами полотенцесушители способны рассеивать гораздо меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для обогрева помещений. Они используются только в относительно небольших и хорошо изолированных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец сверху, а иногда и по бокам радиатора. Такие устройства обладают лучшей теплоотдачей.

Тепловая мощность радиаторов с разным межосевым расстоянием

Второй ключевой характеристикой биметаллических радиаторов является тепловая мощность . По этому параметру определяют, сколько секций радиатора необходимо для эффективного обогрева помещения определенной площади. Данная характеристика биметаллического радиатора напрямую зависит от величины межосевого расстояния :

• 500 мм — тепловая мощность от 170 до 200 Вт.
• 350 мм — от 120 до 140 Вт.
• 300 — от 100 до 145 Вт.
• 200 — около 100 Вт.

Точное значение тепловой мощности зависит от модификации прибора, эта характеристика биметаллического радиатора указывается в техническом паспорте на изделие. Он рассчитывается следующим образом: оценивается количество теплоты, отдаваемое радиатором при температуре рабочей среды +70 градусов Цельсия. Напомним, что в России используется следующий стандарт: для обогрева помещения площадью 10 квадратных метров требуется тепловая мощность 1 кВт .

Для определения необходимого количества секций можно использовать следующую формулу: N = S * 100 / Q где:

• N – оптимальное количество секций.
• S — площадь помещения.
• Q — индекс паспорта раздела.

Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов системы отопления. От правильного расчета объема воды или антифриза зависит также наиболее рациональный подбор остального оборудования, входящего в систему отопления.

Объем охлаждающей жидкости в системе также необходимо знать, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объем радиаторов не столь важен, а вот для автономных систем отопления объем воды в секциях радиаторов нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, чтобы котел отопления работал в правильном режиме. Существуют специальные таблицы для расчета внутреннего объема трубопроводов в системе отопления. Нужно только правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объем 0,3 л/м, а секция высотой 500 миллиметров имеет объем 0,39 л/м. Такие же показатели у секции радиатора из алюминиевого сплава.

Также до сих пор используются чугунные радиаторы. Импортная чугунная секция высотой 300 миллиметров имеет внутренний объем 0,5 л/м, а такая же секция высотой 500 мм имеет уже внутренний объем 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объем 3 л/м, а секция высотой 500 мм имеет объем 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются антифриз и дистиллят. Антифриз используется только в том случае, если место жительства не постоянное. Антифриз необходим, когда система отопления зимой не работает. Использование антифриза в качестве теплоносителя намного дороже, чем использование обычной воды. Чтобы не тратить лишние деньги при использовании антифриза в качестве теплоносителя, необходимо точно знать объем системы отопления. Следует подсчитать количество секций радиаторов и рассчитать объем радиаторов по вышеуказанным параметрам. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сначала нужно обычной рулеткой измерить длину труб.

В конце расчетов объемы трубопроводов и объемы радиаторов отопления складываются, и уже на основании этих данных закупается необходимое количество антифриза. Также эти данные пригодятся для определения количества воды, которое будет использовано в системе отопления. Эта информация позволит максимально гибко настроить котёл, а также другие элементы отопительного контура.

Что такое биметаллический радиатор

Несмотря на большой ассортимент батарей отопления, современные биметаллические радиаторы сейчас пользуются большой популярностью, благодаря своим преимуществам. Для начала рассмотрим, что это за устройство.

Устройство

Конструкция может быть цельной или сборной, состоящей из двух металлов. Все изделия делятся на 2 группы в зависимости от используемых материалов: сталь и алюминий, медь и алюминий.

Отопительный прибор первого типа имеет следующую конструкцию: стальная труба с горизонтальными коллекторами и вертикальными колоннами, с закрепленным алюминиевым радиатором. Поскольку теплоносителю приходится контактировать только со сталью, максимальная температура в таких батареях не превышает +110°С, а допустимое давление должно быть не более 40 бар. Каждое соединение надежно герметизировано, чтобы свести к минимуму вероятность протечки. Нагреватель всегда можно увеличить, так как допустимо наращивание дополнительных секций.

Каждая секция имеет трубчатый стальной сердечник, по которому транспортируется теплоноситель. Сердцевина представляет собой 2 трубки, соединенные тонкой колонкой. Имеют резьбу, необходимую для соединения секций. Алюминиевый теплообменник имеет довольно сложную форму и множество конвекционных воздуховодов.

Аккумуляторы из алюминия и меди имеют цельную конструкцию. В алюминиевом корпусе находится медная катушка, для изготовления которой используется метод пайки. Он способен выдерживать рабочее давление до 50 бар. В таких аккумуляторах теплоноситель будет контактировать с медью. Этот металл имеет более высокую теплопроводность, чем сталь, кроме того, он не боится отложений, так как внутренняя поверхность трубы практически не имеет шероховатостей. Это дает возможность использовать любой теплоноситель, не только воду.

Биметаллическая батарея имеет уникальную конструкцию, позволяющую уменьшить вес и повысить теплопроводность. Благодаря небольшому весу установку таких радиаторов можно проводить даже на стены из гипсокартона. На внешней поверхности предусмотрен специальный защитный слой, повышающий устойчивость изделия к механическим и химическим повреждениям. Короче говоря, дизайн сочетает в себе достоинства двух разных металлов.

Технические характеристики

Современные отопительные приборы легкие, надежные и отлично проводят тепловую энергию. Благодаря металлической поверхности изделия легко впитывают тепло и отдают его окружающему пространству, быстро его прогревая.

Прежде чем выбрать такие радиаторы, необходимо ознакомиться с их техническими характеристиками. Это позволит вам принять правильное решение при организации отопления вашего дома. Любая батарея должна быть прочной, чтобы с легкостью поддерживать давление в системе. И в этом плане на первое место выходят биметаллические радиаторы: максимально допустимый порог давления составляет 50 бар. В среднем срок их службы достигает 20 лет. Они необычайно прочны и имеют современный элегантный дизайн.

При межосевом расстоянии 500 мм система показывает высокую теплоотдачу: тепловая мощность варьируется от 170 до 190 Вт. Так как теплоноситель должен соприкасаться со сталью, а не с алюминием, максимально допустимое рабочее давление увеличивается .

Следует отметить, что в системах этот показатель редко превышает 15 бар. Тем не менее, биметаллические радиаторы служат своеобразным гарантом качества, так как лучше всего устойчивы к гидроударам. И покупатель ценит эту надежность.

За счет малого диаметра каналов в радиаторах объем теплоносителя легко уменьшается в 2-3 раза. Это позволяет батареям быстрее реагировать на команды термостата – процесс обогрева станет еще более комфортным.

Преимущества

По сравнению с популярными традиционными решениями, выпускаемые биметаллические радиаторы имеют массу положительных качеств.

Ключевые преимущества отопительного оборудования.

1. Долгий срок службы … Объясняется качественной сборкой и применением в конструкции двух разных металлов.
2. Высокий индекс прочности . Это преимущество было достигнуто за счет использования стального сердечника, который не только отлично противостоит высокому давлению, но и не боится гидравлических ударов, возможных в системе отопления. Схемы подключения бывают разные, но эту работу следует доверить специалистам.
3. Хорошая теплоотдача . .. Тепло будет быстро распространяться по комнате, ведь внешний корпус устройства выполнен из алюминия. Даже стандартная модель способна рассеивать тепло 190 Вт, что больше возможностей одноэлементного излучателя.
4. Коррозионностойкий … Охлаждающая жидкость контактирует со сталью, которая не боится коррозионных процессов, благодаря чему продлевается срок службы.
5. Быстрая реакция на термостат … Биметаллические устройства имеют меньший объем теплоносителя, что позволяет термостату быстрее реагировать на изменение настроек.
6. Привлекательный дизайн … Алюминий, как металл, легко поддается литью, поэтому из него делают самые разнообразные конструкции, подходящие для любого интерьера.

Биметаллические батареи имеют множество преимуществ, но идеального материала просто не существует.

недостатки

Прежде чем выбирать такие аккумуляторы, необходимо ознакомиться с их слабыми местами.

Что касается недостатков, то их немного:

• высокая цена … Это если сравнивать с более традиционными решениями. Но следует отметить, что биметалл — прочный и долговечный материал, поэтому такая покупка — долгосрочное вложение;
• дешевые модели не защищены от коррозии. Со временем на них нападает ржавчина, портящая качество и сокращающая срок службы.

Как видите недостатков практически нет. И если вы сделаете выбор один раз правильно, трудностей больше не будет.

Цены на разные модели биметаллических радиаторов отопления

биметаллические радиаторы отопления

Средние данные

Если по какой-то причине пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно усреднить данные использовать те, которые применимы к определенным типам радиаторов отопления. Если, скажем, взять панельный радиатор 22 или 11 типа, то на каждые 10 см этого отопительного прибора будет приходиться 0,5-0,25 л теплоносителя.

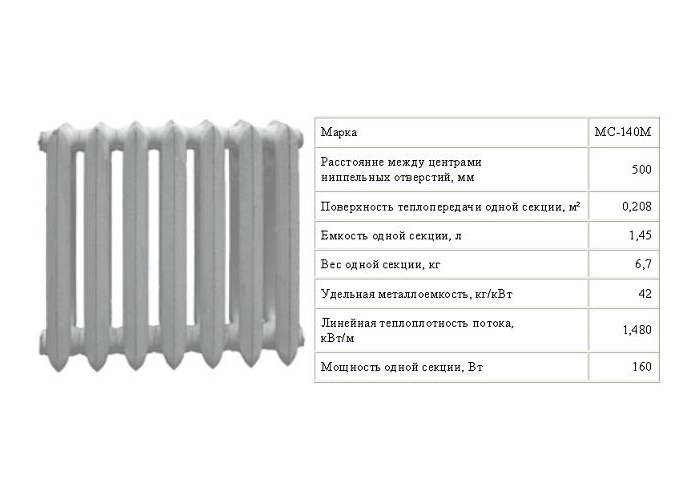

Если нужно определить «на глаз» объем секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 л воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместимость от 0,12 до 0,15 л воды или антифриза.

Есть еще один способ определения внутреннего объема секции радиатора — нижние горловины закрыть, а воду или антифриз залить в секцию через верхние — доверху. Но это не всегда работает, так как радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю структуру. В такой конструкции не так просто удалить воздух из всех внутренних полостей, поэтому этот способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Правильный расчет

Также нужно учитывать тот факт, что в теплообменнике котла отопления также находится некоторое количество теплоносителя. Теплообменник настенного котла отопления вмещает от 3 до 6 литров воды, а приборов напольного отопления от 9 до 30 литров.

Выяснив наверняка внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления очень важен, так как от него зависит поддержание оптимального давления в контуре отопления.

Как рассчитать количество секций

Исходя из санитарных норм, на 1 квадратный метр помещения требуется 100 Вт мощности. Расчет следующий: считается площадь жилья – длина умножается на ширину. Полученную цифру умножают на 100 Вт и делят на теплоотдачу одной секции.

Например, возьмем комнату 3 на 4 метра. Рассчитать можно по приведенной выше формуле: К = 3×4×100/200 = 6. Здесь цифра 200 – это коэффициент теплопередачи одной секции.

Расчет секций биметаллических радиаторов отопления по площади более точный. Расчеты те же, только исходные данные – теплопроизводительность на 1 м³. Нормированное значение 41 Вт.

Итак, комната 3 на 4 метра, высота потолков 2,7 метра. Объем (V) = 3 × 4 × 2,7 = 32,4 м³. Мощность радиатора (Р) = 32,4×41 = 1328,4 Вт. Количество секций (К) = 1328,4/20 = 6,64. Объемный метод более точен, так как учитывает высоту потолков, что позволит добиться оптимального обогрева.

Выход

Точное определение общего объема системы отопления определяет ее правильную работу и эффективность, а также работу в оптимальном режиме других элементов системы. Самое главное в правильном определении объема отопительного контура то, что каждый котел рассчитан на определенный объем теплоносителя. Если объем системы отопления избыточен, то котел будет работать непрерывно. Это значительно сократит срок службы отопительного прибора, повлечет за собой незапланированные расходы. Объем отопительного контура необходимо правильно рассчитать.

Вода в гоночных радиаторах, может повредить алюминий?| AppliedSpeed ​​

Какой тип воды следует использовать в моем алюминиевом гоночном радиаторе?

Является ли дистиллированная вода лучшим средством для гоночных радиаторов?

Как насчет «увлажнителей воды»?

Автор Jean Genibrel

Медные радиаторы были нормой много лет назад, до того, как алюминий стал более доступным, а методы сварки и пайки алюминия стали более распространенными. Алюминиевые радиаторы стали повсеместными в гонках из-за их доступности, легкого веса и доступности. Однако использование алюминия вызвало некоторые споры, ответы на которые остались неясными или полностью нерешенными. Главный вопрос, который до сих пор мучает каждого гонщика, звучит так: «Какую воду мне использовать в моем гоночном алюминиевом радиаторе?»

 Возможно, что использование неправильного типа воды без надлежащей добавки может облегчить электролиз, когда обеднение алюминия ионами может привести к образованию дыр и утечек. Хотя в некоторых случаях в этом утверждении есть доля правды, реальность такова, что использование совершенно чистой воды (дистиллированной и т. д.) при температуре, при которой работают системы охлаждения гоночных автомобилей, может привести к незначительным повреждениям, если таковые имеются. Чистая вода (в результате дистилляции, деионизации или обратного осмоса) не содержит растворенных веществ и солей. Эти растворенные вещества уравновешивают PH в воде и обеспечивают буфер, предотвращающий поглощение водой ионов алюминия. Однако эти растворы могут создавать отложения и усиливать коррозию.

ТИПЫ ВОДЫ:

Некоторые гонщики могут позволить себе роскошь носить с собой запасные радиаторы и воду. Система охлаждения в ралли и гонках по бездорожью должна быть такой же надежной, как и в серийном автомобиле или спринтерском автомобиле. Здесь разумный выбор типа воды и ее добавок имеет первостепенное значение, как и во всех видах гонок.

Водопроводная вода является наиболее доступной. Проблема водопроводной воды в том, что всегда неизвестно, какие виды минералов и в каких количествах она содержит. Вода из колодцев относится к категории водопроводной воды. Водопроводную воду можно использовать в гоночных радиаторах, если в них установлена ​​соответствующая добавка.

Мыло из автомойки является основной причиной коррозии внешнего радиатора. В конечном итоге коррозия пробьет радиатор, а скопление снаружи уменьшит поток воздуха.

Вода при нагревании отталкивает значительную часть растворенного кислорода, но при охлаждении вновь поглощает свежий кислород. Этот цикл приводит к вечному циклу коррозии, который усиливается в системах охлаждения без расширительного бачка.

Вода также действует как электролит, если в ней присутствуют растворенные твердые вещества, такие как соли жесткости (известковый налет). Эти продукты способствуют гальванической коррозии, когда металлы высокой чистоты жертвуют собой металлами более низкой чистоты – эта проблема часто проявляется в виде точечной коррозии. Во избежание электролиза радиатор должен быть изолирован от остальной части автомобиля, а электрические компоненты, такие как электрические вентиляторы и даже вращающиеся компоненты, такие как трансмиссия, должны быть заземлены на раму, а не на радиатор.

 Отфильтрованная вода и вода, прошедшая обратный осмос, фильтруется определенным образом для удаления более крупных примесей, но не всех минералов. Этот процесс похож на фильтрацию кофе через бумажный фильтр.

 Дистиллированная вода — это самая чистая доступная вода. Дистиллированная вода полностью лишена каких-либо минералов и других примесей. Дистиллированная вода производится путем кипячения воды и повторного улавливания пара. Когда пар охлаждается, он возвращается в воду в чистом виде. Дождевая вода — еще одна форма дистиллированной воды.

«Книга «Руководство по использованию алюминия с пищевыми продуктами и химическими веществами», Алюминиевая ассоциация, 1994 г., Университет штата Пенсильвания сообщает нам, что «в воде высокой чистоты лабораторные тесты показывают, что сначала происходит небольшая реакция между алюминием и сплавов и дистиллированной, деионизированной и незагрязненной дождевой воды, но через несколько дней реакция прекращается и поглощение алюминия становится незначительным». Далее в книге объясняется, что при повышенных температурах около 200°C (390F) и выше, как дистиллированная, так и деионизированная вода вызывают сильную коррозию большинства алюминиевых сплавов. [Однако, поскольку трубки радиатора очень тонкие (0,013 дюйма), повреждение, которое может быть нанесено за «несколько дней», может быть достаточным для повреждения радиатора. Так что следуйте инструкциям по пассивации, изложенным в этом посте, и пассивация также является предметом отдельной публикации.]

ВЫБОР И ВАРИАНТЫ:

Многие факторы влияют на выбор воды, которую мы можем использовать в гоночном алюминиевом радиаторе. Главным из них является тип добавки, которая будет или не будет использоваться в воде. Антифриз является присадкой. Использование водопроводной воды может быть приемлемым в некоторых частях страны, но в других вода может содержать большое количество минералов, которые со временем могут вызвать отложения в системе охлаждения. Дистиллированная вода будет привлекать ионы алюминия, чтобы сбалансировать уровень PH, вызывая истощение алюминия, которое будет временным и минимальным. Тип алюминия, который использовал производитель, также может иметь значение. Трубки сердцевины радиатора, как правило, представляют собой самый тонкий материал в контуре толщиной примерно 0,013 дюйма, поэтому радиатору не требуется много времени для появления течи, если используется неправильный тип воды или добавки или если радиатор не «отвержден». правильно для пассивации.Проконсультироваться с производителем радиатора всегда лучший подход к выбору лучшего типа воды и добавки для вашего радиатора.Следующая информация от Алюминиевой ассоциации может помочь прояснить вопрос.

Вода в радиаторе воздействует на сталь, медь и алюминий. Использование дистиллированной воды и антифриза всегда является лучшим способом предотвращения коррозии. Водопроводную воду можно использовать, если она сочетается с надлежащим количеством антифриза и/или с правильным смачивателем воды. Тип используемой воды не имеет значения, если он сочетается с правильной добавкой.

ТАК КАКУЮ ВОДУ НУЖНО ИСПОЛЬЗОВАТЬ В АЛЮМИНИЕВОМ РАДИАТОРЕ RACING?

Или вопрос должен быть? “ Какие добавки следует использовать в воде? ” Неважно, какой тип воды вы используете, если вы используете правильную добавку для используемого типа воды. А антифриз — это присадка. Поэтому попросите добавку и производителя радиатора порекомендовать их.
