Объем воды в радиаторе отопления: как посчитать и на что он влияет? ➤ Рекомендации лучших экспертов интернет-магазина TEPLOVOZ.UA

Объем воды и другие характеристики радиаторов отопления

Содержание

• 1 Зачем знать объем теплоносителя в батареи
• 2 Способы расчета объема
  • 2.1 Определяем объем с помощью документации
  • 2.2 Усредненные значения объема
  • 2.3 Универсальный метод

Определение объема воды или другого теплоносителя в радиаторе — важный этап проектирования отопительной системы собственного загородного дома.

Зачем знать объем теплоносителя в батареи

Расчет объема теплоносителя в батарее делают для того, чтобы:

• выбрать правильное крепление радиатора. Оно должно выдерживать не только вес изделия, но и вес воды, которая заполняет все внутреннее пространство. Вес жидости равен объему;
• выбрать котел нужной мощности. Если он будет слабым, он будет создавать малое давление, и вода будет двигаться медленно;
• выбрать расширительный бак необходимого объема. Многие отказываются от этого элемента. Однако его лучше использовать, поскольку он компенсирует давление, созданное увеличенным в объеме нагретым теплоносителем. Например, при нагревании объем жидкости растет на 4%. Если ей некуда деться, то давление на батареи и трубы растет. Рано или поздно тепловое расширение «порадует» протечкой;
• определить общую потребность в теплоносителе. Для этого нужно учесть внутренний объем труб с малым гидравлическим сопротивлением, а также объем нагревательного котла, способного создать нужное давление;
• выдержать верную концентрацию антифриза. Это касается тех случаев, когда вода будет смешиваться с антифризом. Такое делать можно, и в некоторых случаях образованная жидкость для радиаторов отопления замерзает при более низких температурах, чем 100% антифриз;
• подобрать тип циркуляции. Теплоноситель может двигаться естественным способом (сверху вниз) или перемещаться под давлением, созданным насосом. Естественный тип циркуляции выбирают в случае батарей с большим внутренним объемом и малым сопротивлением нагретой жидкости. Что касается второго типа, то размер и вес батарей значения не имеет.

Способы расчета объема

Величину внутреннего пространства батарей можно определить двумя способами:

1. Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
2. Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и из специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться в погонном метре радиатора.

Этим показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды предусматривает такие шаги:

1. Определение длины панельных радиаторов или количества секций алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Умножение полученных величин.

Этот метод сложно использовать для трубчатых радиаторов и батарей, выполненных по индивидуальным заказам. Это потому, что для первых устройств производители используют различные, прошедшие проверку на ГОСТ, трубы. Они имеют разные диаметры, толщину стенок и длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. На помощь может прийти документация с техническими характеристиками и составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Для устройства отопления, изготовленного по желанию клиента, может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Объем таков:

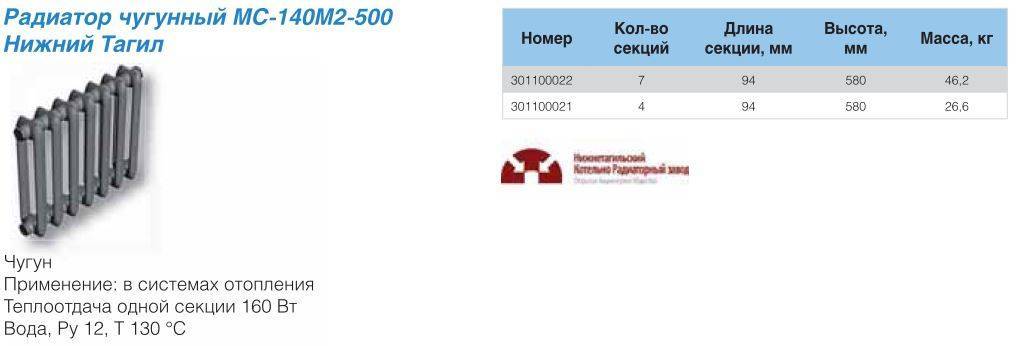

• 1,7 л на каждую секцию рассчитанного на большое давление чугунного радиатора ЧМ-140;
• 1 л на каждую секцию этой же батареи нового образца;
• 0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
• 0,45 л на каждую легкую по весу секцию батарей из алюминия;
• 0,25 л на одну секцию биметаллического радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием.

Измерение осуществляют так:

1. Устанавливают заглушки на два нижних отверстия.
2. Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
3. Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Придется спускать воду в ведро или что-то другое и потом ее выливать.
4. Умножение количества вылитых емкостей на их объем. Конечная цифра является объемом батареи.

сколько литров нужно для разных батарей

От автора: здравствуйте, дорогие читатели! Если вам понадобилась показывающая объем воды в радиаторе отопления таблица, то, скорее всего, вы живете в частном доме. Обитателям многоквартирников редко нужна данная информация, поскольку они никак не могут повлиять на уровень заполнения батарей — да это, собственно, и ни к чему, поскольку всем занимается соответствующая организация. Единственное знание, которое вам необходимо в данном случае — это уровень давления, который может выдерживать тот или иной радиатор. Эту информацию вы можете получить из соответствующей статьи на нашем портале.

Что касается частных домов, то здесь картина иная. Автономная система отопления, ее создание, обслуживание — все это зависит исключительно от хозяев жилища. В этом деле важна каждая деталь: материал изготовления труб, мощность отопительного котла, тип радиатора и многое другое. Все это приходится учитывать при обустройстве отопительной системы.

И не последним фактором является то, сколько теплоносителя вам понадобится для ее заполнения. От этого зависит многое:

• вес заполненного радиатора. Например, этот момент очень актуален для чугунных батарей. Они и сами по себе не отличаются низкой массой, а уж будучи заполненными теплоносителем становятся еще тяжелее. Учитывая, что батареи подвешиваются на стену, можно понять, что к их весу стоит относиться довольно трепетно;
• расчет мощности нагревательного котла и циркуляционного насоса. Естественно, эти показатели зависят от того, с каким количеством теплоносителя придется работать оборудованию. Грубо говоря, если котел рассчитан на 50 литров, а вы запустите в систему сто, то для нагрева такого объема прибору придется работать на износ, что приведет и к его быстрому выходу из строя, и к некачественному прогреву всех элементов отопительной системы;
• выбор размера радиатора. Для этого необходимо учитывать то, какой тип циркуляции будет применяться в вашей отопительной системе. В случае с естественной радиатор должен быть большим и, соответственно, помещать в себя немалое количество жидкости. В случае с принудительной циркуляцией на размер батарей можно не обращать особого внимания, поскольку насос успешно доставит теплоноситель по всем конечным целям, сохранив ему нужный уровень нагрева;
• работа с антифризом. Нередко этот состав используется для заполнения отопительной системы. О преимуществах такого подхода на нашем портале есть немало информации, и при необходимости вы легко сможете ее найти. Здесь же напомним вот о чем: для заполнения системы антифриз необходимо разводить водой. Естественно, для этого вам понадобится знать, какое именно количество готового теплоносителя пойдет в систему. Во-первых, так вы сможете закупить именно нужное количество антифриза. Во-вторых, сможете грамотно разбавить его водой так, чтобы концентрация получилась на должном уровне;
• выбор расширительного бака. Понятно, что его объем также зависит от общего количества жидкости в отопительной системе.

Естественно, для всего этого вам нужно учесть, сколько теплоносителя необходимо для заполнения каждого элемента отопительной системы: нагревательного котла, труб и батарей. В принципе, любые необходимые технические показатели вы можете взять из документации, которая прилагается ко всем этим элементам.

Проведение расчетов

Содержание статьи:

Если же сопровождающие документы по каким-то причинам недоступны, то стоит знать, как провести расчеты самостоятельно. Конечно, они могут не дать абсолютно верный результат, но вам и не нужна точность вплоть до миллилитра.

Расчет обычно делается по секциям — то есть, сколько литров жидкости помещается в один сегмент батареи. Соответственно, при наращивании или удалении этих элементов вам будет легко подогнать нужное значение в соответствии с количественным изменением.

Существуют стандартные средние показатели для каждого вида радиатора. Именно на них можно опираться — берете определенное значение, умножаете на количество секций, вот и весь расчет. Изначальный показатель зависит от того, к какой разновидности принадлежит радиатор — а точнее, из какого материала он сделан. Но об этом давайте подробнее.

Алюминиевый радиатор

Одна из самых популярных разновидностей батарей делается из алюминия. Он легкий, прочный, обладает эстетичным видом и долгим сроком эксплуатации. Что касается показателей объема теплоносителя, то в каждую секцию алюминиевой батареи помещается около 450 мл жидкости.

Конечно, стоит учитывать, что данное значение приведено для батареи стандартных размеров. Если ваш радиатор отличается от обычных — например, сделан довольно маленьким для лучшей гармонизации с интерьером — то лучше все же поискать техническую документацию, которая прилагалась к изделию, или обратиться к производителю с данным вопросом.

Чугунная батарея

Чугун ничуть не уступает популярностью алюминию. Это наиболее привычная многим из нас разновидность батареи, поскольку раньше чугунные изделия устанавливались повсеместно. Грубоватый вид компенсировался высокой прочностью и долговечностью. Кроме того, чугун не ржавеет и не обрастает накипью — в общем, это один из самых подходящих вариантов для обустройства отопительной системы.

При вычислении показателя объема теплоносителя следует учитывать, какие именно изделия будут использоваться в вашем доме — старые или новые. Дело в том, что последние обладают несколько иной конструкцией. Внутри них теплоносителю отводится гораздо меньше места, чем в случае со старыми. К слову, на качестве работы изделия это никак не сказывается.

Так вот, в одну секцию новой чугунной «гармошки» помещается всего литр воды. А если вы решили использовать старые радиаторы, то вам понадобится гораздо больше теплоносителя — 1,7 литра на каждый сегмент.

Биметаллический радиатор

В производстве биметаллических агрегатов используется два вида металла: алюминий и сталь. Из первого делается корпус. А вот трубка, по которой течет теплоноситель, стальная. Стоит отметить, что в случае с биметаллом секций обычно нет, поэтому расчет жидкости идет сразу на весь радиатор. Как правило, для него достаточно 250 мл воды.

При расчетах также следует учесть, насколько новым является радиатор. Трубка, по которой течет жидкость, со временем немного сужается из-за различных отложений. Этот фактор нужно учитывать. Поэтому вам может пригодиться эта таблица:

Источник: robotyry. ru

С ее помощью вы сможете получить нужный показатель как для радиаторов, так и для всей отопительной системы в вашем доме.

Простой способ

Существует и другой способ определения объема теплоносителя, не требующий обладания какой-либо информацией. Все предельно просто. Закрываете на батарее все заглушки и наполняете ее водой с помощью мерной емкости. При этом, естественно, считаете, сколько жидкости влезло.

По окончании процедуры сливаете из радиатора все набранное. Конечно, производить все эти операции необходимо либо в ванной, либо во дворе, чтобы не затопить дом. На основании полученного показателя вы вполне можете сориентироваться по общему объему теплоносителя для вашей отопительной системы. Успехов!

Сколько воды в радиаторе?

Сколько воды в радиаторе?

Магазин не будет работать корректно в случае, если куки отключены.

Возможно, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

Поиск

• Бесплатная быстрая доставка
• Наше обещание устойчивого развития
• Цена соответствует

Меню

Учетная запись

• Аксессуары
• Зазор
• Бестселлеры
• Вдохновение
• Номера
• Совет
• Калькулятор отопления

11 апреля 2023 г.

Сколько воды в радиаторе?

Радиаторы являются важным компонентом систем центрального отопления, используемых в домах по всей Великобритании. Они передают тепло от циркулирующей по системе горячей воды в окружающее пространство, обеспечивая тепло и комфорт в холодную погоду. Но задумывались ли вы когда-нибудь, сколько воды находится в вашем радиаторе, и зависит ли это количество от типа или размера радиатора? В этой статье мы ответим на эти и другие вопросы, предоставив необходимую информацию домовладельцам из Великобритании.

Количество воды в радиаторе

Количество воды в радиаторе может варьироваться в зависимости от размера и типа радиатора. Например, небольшой радиатор, предназначенный для одной комнаты, может вмещать всего 1–2 литра (1,75–3,5 пинты) воды, а радиатор большего размера, предназначенный для большего пространства, может вмещать до 10–12 литров (17,5–21 пинты). или больше. Как правило, чем больше радиатор, тем больше воды он вмещает.

Количество воды в радиаторе обычно определяется размером радиатора и мощностью системы отопления. Радиаторы часто предназначены для работы в сочетании с определенной системой отопления, поэтому количество воды, которое они содержат, будет оптимизировано для эффективной работы с этой конкретной системой.

Количество воды в радиаторе меняется в течение дня?

Маловероятно, что количество воды в радиаторе существенно изменится в течение дня. Как только система отопления будет заполнена водой, такое же количество воды будет циркулировать через систему и радиаторы, нагревая помещение по мере необходимости.

AХотя объем воды в радиаторе может незначительно меняться в течение дня, температура воды внутри будет колебаться в зависимости от температуры окружающего воздуха. Если в помещении холоднее, то воду в радиаторе нужно будет сильнее нагревать, чтобы достичь нужной температуры, и наоборот. Это может вызвать незначительные изменения давления и объема в системе, но это нормальная часть работы системы центрального отопления, которая не должна вызывать серьезных проблем.

Различные типы радиаторов и количество потребляемой ими воды

Доступно несколько различных типов радиаторов, каждый из которых имеет свои уникальные особенности и преимущества. Некоторые радиаторы рассчитаны на использование меньшего количества воды, чем другие, при этом обеспечивая тот же уровень нагревательной способности. Например, алюминиевые радиаторы известны своей высокой теплоотдачей и эффективностью, и им часто требуется меньше воды, чем традиционным стальным радиаторам, для достижения того же уровня нагрева.

Алюминиевые радиаторы часто используются в современных системах отопления, поскольку они легкие, простые в установке и требуют меньше воды для эффективной работы. Это может привести к значительной экономии средств в долгосрочной перспективе, поскольку для обогрева помещения требуется меньше энергии, а система может работать более эффективно.

Радиаторам других типов, например чугунным или стальным, для эффективной работы может потребоваться больше воды. Тем не менее, эти радиаторы часто предпочитают из-за их долговечности и эстетической привлекательности, и они могут быть лучшим выбором для старых или исторических зданий, где желателен более традиционный вид.

Правильный выбор радиатора для вашего помещения

При выборе радиатора для вашего дома важно учитывать конкретные потребности вашего помещения и возможности вашей системы отопления. Для эффективной работы разных типов радиаторов может потребоваться разное количество воды, а выбор неправильного радиатора может привести к неэффективному нагреву и увеличению затрат на электроэнергию. Чтобы убедиться, что вы получаете радиатор правильного размера для помещения, убедитесь, что вы используете наш Калькулятор отопления.

Помимо типа и размера радиатора, при выборе радиатора для помещения необходимо учитывать и другие факторы. Например, расположение радиатора в комнате может повлиять на его эффективность, а наличие мебели или других препятствий может снизить его эффективность.

Если у вас нет опыта самостоятельной работы, то определенно рекомендуется профессиональная установка, чтобы гарантировать, что ваш радиатор работает наилучшим образом. Квалифицированный инженер-теплотехник поможет вам выбрать правильный радиатор для вашего помещения и правильно установить его, гарантируя, что он будет работать эффективно и результативно долгие годы.

Алюминиевые радиаторы в Trade Radiators

Если вам нужен радиатор, который может помочь нагреть комнату в кратчайшие сроки, текущий выбор алюминиевых радиаторов Trade Radiator сделает то, что вам нужно. У нас есть несколько фантастических продуктов от ведущих брендов в рамках самого разнообразного выбора стилей алюминиевых радиаторов, которые вы найдете в Великобритании.

Многие из представленных в этом разделе радиаторов потребляют меньше воды. Хотя это может показаться нелогичным для традиционной системы отопления, алюминиевым радиаторам требуется меньше воды, чтобы вовремя нагреться до нужной температуры. Это означает, что со временем потребление энергии будет снижаться, а тепловая мощность останется неизменной.

Похожие сообщения

Товары в продаже

Сколько воды в радиаторе? (объяснение всех типов)

Перейти к содержимому

Если вы когда-нибудь задумывались, сколько воды находится в ваших радиаторах, продолжайте читать. Потому что в этой статье мы рассмотрим содержание воды во всех видах радиаторов центрального отопления. Существует несколько конструкций радиаторов, и все они работают по одному и тому же основному принципу.

Радиаторы вообще, не держите в них воду, вода через них проходит

Содержание

Как работают радиаторы центрального отопления?

Ваш водогрейный котел нагревает воду, которая затем направляется по трубам к вашим радиаторам. Радиатор удерживает часть воды, часть которой превращается в пар. Остальное возвращается обратно по обратным трубам в котел, где процесс начинается снова.

Часть пара, достигающего вашего холодного радиатора, конденсируется в воду, что означает, что внутри радиатора всегда остается немного воды. Причина, по которой некоторые радиаторы имеют холодные пятна, связана с накоплением пара, блокирующего поток горячей воды через радиатор.

Вот почему радиаторы имеют выпускные клапаны в верхней части, чтобы выпустить лишний пар из радиатора и освободить место для циркуляции горячей воды.

Сколько воды вмещает радиатор?

Теперь, когда мы в общих чертах объяснили, как работает радиатор, вы начнете понимать, почему ответить на этот вопрос не так просто. Мы не можем дать вам абсолютный ответ, но мы можем дать приблизительное представление о том, сколько воды требуется различным типам радиаторов для достижения мощности в кВт.

Если вы действительно хотите точно знать, сколько воды вмещают ваши радиаторы, вы можете прокачать клапан, пока не закончится вся вода, и измерить ее. Однако это будет не совсем точно, так как радиатор мог быть не заполнен, когда вы начинали.

Также никогда не пытайтесь прокачать радиатор при включенном отоплении. Радиаторы должны быть холодными, прежде чем вы прокачаете их. Когда отопление включено, в радиаторах остается горячая вода, которая может привести к ожогам, если вы попытаетесь стравить из них горячую воду.

Давайте рассмотрим различные типы радиаторов и их емкость по воде, чтобы вы лучше поняли предмет.

Количество воды, содержащейся в радиаторе, по типу

90 133 Теплый пол (не радиаторы)

Тип радиатора	Вода на кВт тепловой мощности
Радиатор фанкойла	Тепловая мощность 8 литров на кВт
Стальной панельный радиатор	Тепловая мощность 11 литров на кВт
Чугунный радиатор	14 литров на кВт Тепловая мощность
Отопительные конвекторы и плинтуса (не радиаторы)	6 литров на кВт Тепловая мощность
23 литра на кВт Тепловая мощность

Как видно, существуют разные формы нагрева, и каждый из них имеет различный уровень воды, необходимый для правильной работы. Если вы начинаете с нуля и хотите использовать как можно меньше воды, плинтусный обогрев будет вашим лучшим выбором. Однако эксплуатация плинтусного отопления обходится дороже, чем другие виды отопления.

Алюминиевые радиаторы

Алюминиевые радиаторы — новинки в этой области. Они существуют совсем недавно и стоят довольно дорого. Однако было подсчитано, что им требуется около 50% воды, необходимой для радиатора с одной стальной панелью и одним оребрением с той же мощностью.

Сколько воды вмещает домашний радиатор?

Обычно бытовой радиатор размером 1000 x 600 может вместить 6 литров воды, хотя это зависит от конструкции.

Часто задаваемые вопросы

Всегда ли радиатор заполнен водой?

Радиатор не всегда заполнен водой, горячая вода поступает в радиатор, проходит через него и уходит в виде холодной воды, чтобы вернуться в котел и снова нагреться.

Сколько литров средний радиатор?

Количество воды, необходимое для производства кВт тепловой мощности, зависит от типа радиатора.
