Объем воды в трубе теплого пола 16: Труба для теплого пола Валтек 16 купить Valtec V1620-100 цена

Труба для тёплого пола из полиэтилена PE-RT 16х2.0 (бухта 200 м) 🏠 Вариант154

0 руб

Цена за 1 метр: 27 22 руб
Труба продается бухтами 200 м.
Макс. рабочая температура: 70°С
Макс. рабочее давление: 6 бар
Россия

Категория: Труба для тёплого пола

Минимальная сумма заказа 1000 руб

Самовывоз (г. Новосибирск)

Бесплатная курьерская доставка (г. Новосибирск)

Доставка транспортной компанией СДЭК по России

Оплата наличными при получении заказа

Безналичная оплата заказа сервис Robokassa

• Описание

• Технические характеристики

Описание

PЕ-RT (Polyethylene of Raised Temperature resistance — полиэтилены повышенной термостойкости) – это одна из последних новинок в технологии производства полимеров. Этот материал разрабатывался специально для трубопроводных систем, подверженных высокой температурной и гидравлической нагрузкам. Особенностью молекулярной структуры материала PЕ-RT (сополимер этилена и октена) является то, что основная линейная цепочка этилена переплетается с цепочкой октена, образуя очень плотный материал с превосходной эластичностью и длительным сроком службы. PE-RT рекомендуется для изготовления абсолютно любых труб коммунального назначения: подача горячей и/или холодной воды в напорных сетях, нагрева и подачи питьевой воды в зданиях, для системы «теплый пол».

Трубы системы PЕ-RT изготавливаются из материала корейской фирмы «LG Chem».

Область применения

Трубы напорные из полиэтилена PE-RT могут применяться во внутридомовых системах холодного и горячего водоснабжения, низкотемпературных системах отопления полов, стен, а так же обогрев открытых площадей таких как стадионы, дорожки, ступеньки и т.д.

PE-RT трубы могут применяться в качестве технологических трубопроводов для транспортирования неагрессивных к материалу труб жидкостей.

Указания по эксплуатации

Труба напорная из полиэтилена PE-RT не допускается к применению:

• при рабочей температуре теплоносителя свыше 90°С;
• при рабочем давлении, свыше 10 бар;
• в помещениях категории «Г» по пожарной опасности;
• в системах центрального отопления с элеваторными узлами;
• в помещениях с источниками теплового излучения превышающих 150°С;
• для расширительного, предохранительного, переливного и сигнального трубопроводов.

Технические характеристики

Наружный диаметр, мм	16
Толщина стенки, мм	2
Внутренний диаметр, мм	12
Длина бухты, м	150/200/300/500
Вес 1 м.п. трубы, г	84
Мин.радиус изгиба вручную, мм	80

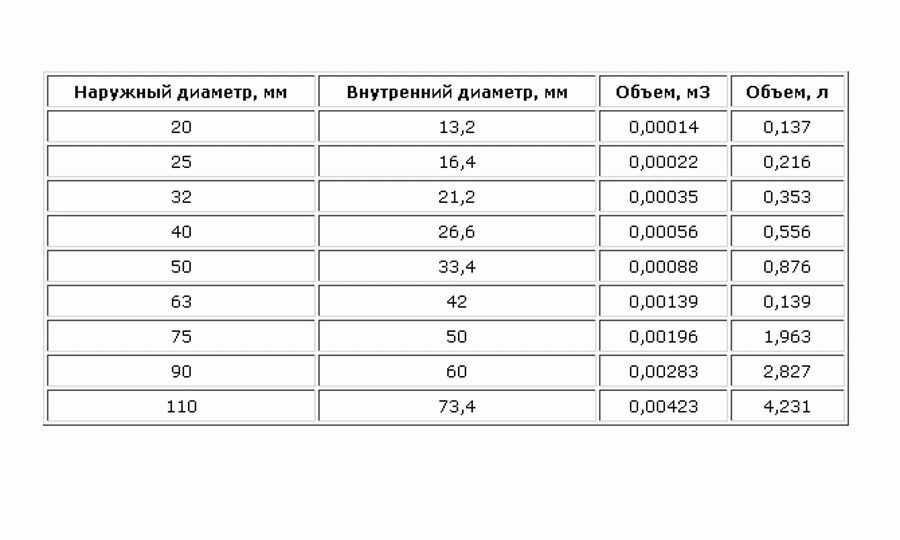

Объем жидкости в м.п., л	0,113
Рабочее давление для 4 класса, бар	6
Макс. раб.T при давлении 6 бар, С	70
Макс. кратковременная допустимая T, С	95
Коэфф-т линейного расширения, Мм/мС	0,2
Коэф-т теплопроводности, Вт/мК	0,4
Срок службы, лет	50
Мин.длительная плотность MRS, МПа	8
Относительное удлинение при разрыве, не менее, %	700
Класс эксплуатации по ISO 10508	1,2,4

Длина трубопровода теплого пола

Чтобы правильно рассчитать длину трубопровода теплого пола, необходимо знать расход воды в ней при заданной длине на определенную площадь пола. Известно, что на 10 м² расход должен быть не менее 2 л/мин. Также важны показатели по теплопотерям. Нужно найти в таблице значение потери напора — важно, чтобы напор на входе в контур был не ниже потери напора по трубе при определенной скорости течения жидкости. В одном смесительном узле для всех контуров напор будет одинаковым, поскольку он создается насосом. Можно вычислить напор по графику (см. рис. 1). Потеря напора в трубопроводе одного контура указывается в таблице 1.

Рис. 1. График напора и расхода насоса с параметрами 2,5 м³/ч с напором 6м.

Потери на изгибах трубы очень малы и потому в расчет не берутся, поскольку для получения сопротивления в 1 м при скорости 0,44 м/сек необходимо 200 поворотов под прямым углом, а на одном контуре таких поворотов не более 40.

В среднем для металлопластиковой трубы размера 16 полагается длина контура до 80 м, но разумнее (исходя из практического опыта) делать ее не более 65 м. Если для трубы размера 20 полагается делать контур длиной до 100 м, то на практике желательно, чтобы она составляла не более 75 м. Главное, чтобы труба не была слишком длинной — ранее уже говорилось о том, что чем короче труба, тем экономичнее получается система теплого пола, и это не зависит от количества контуров.

Общие требования таковы: для хорошего обогрева пола на площадь 10 м² требуется расход не менее 2 л/мин. Значит, для 20 м² потребуется расход не менее 4 л/мин и количество контуров должно быть не менее двух. На каждый контур будет приходиться по 2 л/мин, а на весь пол из 2 контуров — по 4 л/мин. Чем длиннее труба, тем сильнее будет сопротивление потока движению. По законам гидравлики чем медленнее ток воды в трубе, тем легче она течет. Но есть некий предел, когда насос уже не в состоянии дать напор, способный превысить сопротивление движению. Из-за этого расход в трубе получается настолько малым, что оказывается недостаточным для обогрева теплого пола. Для поддержания необходимой скорости движения жидкости в системе насосу придется больше работать, а значит, и энергии потреблять больше, тогда как экономная система, чтобы оправдывать себя, должна тратить меньше энергии.

При укладке слишком длинной трубы система получается не совсем экономичной. Это обусловливается тем, что сопротивление движению в ней будет большим, а значит, придется использовать более мощный насос и, соответственно, терять дополнительную энергию. В этом случае расход будет недостаточным — теплой жидкости по трубе будет проходить мало, количества тепла на пол хватать не будет и греть он будет слабо.

Чтобы наиболее точно рассчитать длину трубы из металлопластика и сшитого полиэтилена, можно обратиться к графику потери напора в этих трубах (рис. 2).

Рис. 2. График потери напора в металлопластиковых трубах.

Этот график был разработан мировым лидером в области систем водоснабжения и отопления, поэтому указанные в нем данные, рассчитанные на трубу длиной 1 м, максимально точны. Чтобы рассчитать общую потерю напора на трубу, нужно результат потерь напора умножить на длину трубы, при этом 1 м напора = 10000 Па.

• Теплый пол водяной для отопления помещений
• Теплые бетонные полы
• Теплые полы безбетонного типа
• Укладка теплого пола
• Выбор трубы для теплого пола
• Виды смесительных узлов
• Количество контуров в одном смесительном узле
• Шаг укладки теплого пола
• Выбор насоса для теплого пола
• Проверка работы системы отопления

Понимание размера трубы PEX для водяного обогрева пола

Знаете ли вы какой размер трубы PEX лучше всего подойдет для вашего проекта лучистого обогрева пола?
Водяные системы лучистого теплого пола могут быть простыми и эффективными, но их производительность зависит от ряда переменных. Одним из таких факторов является диаметр трубок, по которым циркулирует горячая вода. В этом посте обсуждаются различные размеры трубок PEX, их определение и идеальные области применения для каждого размера.

Что определяет размер трубы PEX?

Правильно подобранный размер трубы необходим для обеспечения комфорта пассажиров и эффективности системы. Это связано с тем, что диаметр трубы напрямую влияет на расход горячей воды и, следовательно, на тепловую мощность. Трубы большего диаметра подают больший объем горячей воды за заданное время (расход) и, таким образом, производят больше тепла на квадратный фут пола, чем трубы меньшего диаметра.

Выбор правильного размера трубы также необходим для обеспечения надлежащего охвата помещения, в котором будет установлена ​​система отопления. Трубки меньшего размера с более низким расходом имеют более короткую максимальную длину пробега, в то время как их аналоги с большей емкостью и большим диаметром могут быть немного длиннее. Это означает, что для исключительно большого пространства может потребоваться более широкая труба, чтобы вместить необходимую длину и обеспечить покрытие всей площади пола.

Вот краткий обзор корреляции между диаметром трубы и максимальным тиражом:

Другими факторами, влияющими на тепловую мощность, являются давление воды, температура и расстояние между трубами. Настройка любой из этих переменных может привести к тому, что система отопления будет излучать больше или меньше лучистого тепла и работать с большей или меньшей эффективностью.

Обратите внимание, что температура воды будет зависеть от типа системы отопления, установленной для здания. Например, тепловой насос будет производить более низкую температуру подачи, чем котел. Чтобы быть уверенным в том, что устанавливаемая вами система напольного отопления будет работать эффективно, узнайте, с какой температурой воды вы имеете дело, прежде чем подобрать правильный диаметр труб и расстояние между ними .

Оптимальные размеры для различных применений труб PEX

Вообще говоря, каждый размер диаметра трубы лучше всего подходит для конкретного применения. В хорошо изолированных помещениях меньшего размера можно достичь желаемой температуры при меньшей теплоотдаче, и обычно для этого требуются трубы меньшего диаметра и более широкое расстояние между ними.

И наоборот, для больших площадей или труднообогреваемых могут потребоваться более широкие трубы, уложенные ближе друг к другу. Есть исключения из этих правил; однако требования к тепловой мощности являются основным фактором, определяющим размер.

Диаметр ½ дюйма — идеально подходит для большинства бытовых применений

Наименьший из стандартных размеров труб хорошо подходит для жилых помещений.

Если дом эффективно изолирован и имеет небольшие потери тепла, оптимальное расстояние составляет 12 дюймов по центру. Такое расстояние дает около 30 БТЕ на квадратный фут пола, что достаточно для поддержания комфортной температуры в помещении.

С другой стороны, домов с плохой теплоизоляцией теряют больше тепла через наружные стены, и им требуется тепловыделение не менее 50 БТЕ на квадратный фут для достижения желаемой температуры в помещении. Этого можно добиться, уложив трубы ближе друг к другу, на расстоянии 9 дюймов от центра.

В ванных комнатах оптимальная температура немного выше, чем в жилых или обеденных зонах, поэтому трубы диаметром ½ дюйма могут располагаться на расстоянии 6 дюймов по центру для получения достаточного тепла.

Диаметр ⅝ дюйма — оптимальный размер для небольших коммерческих помещений

Если вам нужно обогреть небольшое коммерческое здание или промышленное помещение, лучше всего подойдет труба ⅝ дюйма. Этот размер также дает вам некоторую гибкость в отношении теплоотдачи — все, что вам нужно сделать, это настроить расстояние между трубками.

Трубка этого размера лишь немного шире, чем вариант ½ дюйма, но позволяет увеличить объем воды почти на 30 %. Более высокая скорость потока приводит к более высокой теплоотдаче — при расстоянии 12 дюймов вы можете получить ⅝-дюймовые трубы для производства 50 БТЕ на квадратный фут пола.

Повышенная теплопроизводительность делает трубы диаметром ⅝ дюйма идеальными для небольших и средних коммерческих помещений. Вы даже можете использовать ⅝-дюймовые трубы в плохо изолированных местах, таких как магазины или ангары. В то время как 12-дюймовое расстояние является стандартным, сгруппировав трубы ближе, на расстоянии 6 дюймов, можно увеличить тепловую мощность до 150 БТЕ на квадратный фут. И наоборот, расстояние 15 или 16 дюймов может быть более экономичным для коммерческих зданий в более теплом климате, где тепловыделение на квадратный фут может упасть ниже 30 БТЕ.

Диаметр ¾ дюйма — стандарт для больших коммерческих и промышленных помещений

Это самый широкий диаметр трубы, который лучше всего подходит для крупных коммерческих и промышленных зданий, а также для систем снеготаяния.

¾-дюймовые трубки удваивают скорость потока своих ½-дюймовых аналогов и могут производить колоссальные 150 БТЕ на квадратный фут, даже если они расположены на расстоянии 12 дюймов по центру. Обладая такой большой теплоемкостью, ¾-дюймовые трубки прекрасно работают в более просторных помещениях. При таком же расстоянии и теплопроизводительности, , вы также можете использовать ¾-дюймовые трубы под проездами и пешеходными дорожками, чтобы растапливали накапливающийся снег и лед .

3/4-дюймовая труба Pex для таяния снега

Обертывание

Определение правильного размера трубы имеет важное значение для эффективной работы системы теплого пола. Несмотря на то, что существует много других переменных, получение правильного диаметра трубы означает получение правильного расхода воды и теплоотдачи на квадратный фут пола. Напомним, вот идеальные области применения для труб каждого стандартного диаметра:

• ½ — жилые дома
• ⅝ — небольшие коммерческие и промышленные объекты
• ¾ — крупные коммерческие, промышленные предприятия и системы снеготаяния

Выбор Heat-Sheet панелей для полов с подогревом включает в себя доски, которые поддерживают эти размеры труб и допускают различные варианты расстояния и ориентации для установки труб PEX. Лучше всего то, что Heat-Sheet устраняет необходимость скреплять трубы скобами к доскам (за исключением изгибов) и делает установку простой и экономичной. Вы можете узнать о линейке продуктов Heat-Sheet здесь.

Руководство по выбору труб для водяного теплого пола

Правильные трубы
сердце любой системы водяного теплого пола, поэтому мы очень внимательно относимся к
те, которые мы поставляем. В Snug мы считаем, что трубы PEX и AL-PEX имеют целый ряд реальных преимуществ,
вот почему…

Зачем использовать PEX и AL-PEX, а не PERT
трубы AL-PERT?

• Они облегчают жизнь установщикам, поскольку они легче и гибче, чем PERT и AL-PERT.
• Трубы PEX и AL-PEX могут выдерживать температуру до 95ºC, в то время как PERT может выдерживать только 60ºC. Водяные подпольные системы достигают температуры 65ºC, если их смесительные клапаны открыты до упора, поэтому выбор PEX или AL-PEX дает вам уверенность в том, что ваша система будет продолжать работать даже при максимальной нагрузке.
• В отличие от PERT и Al-PERT, PEX и AL-PEX не требуют развертывания, если вы используете труборез, что экономит драгоценное время.

Но что
разница между PEX и AL-PEX?

Основное различие между трубами PEX и AL-PEX заключается в
что AL-PEX одобрен WRAS, что означает, что вы можете использовать ту же трубу
по всему дому или объекту, включая трубы для питьевой (питьевой) воды,
что приводит к более эффективному проекту, так как любые лишние трубы можно использовать в другом месте
в проекте.

Мы
понимать, что каждый проект уникален и требует компонентов, связанных с вашим
потребности. Хотя мы рекомендуем использовать PEX и AL-PEX, а не PERT и AL-PERT,
есть разные преимущества каждого из них, которые могут быть полезны для вашей работы:

Труба PEX

Каковы преимущества трубы PEX?

• Они более гибкие и с ними легче работать, чем с PERT, и они могут изгибаться до радиуса 75 мм, поэтому они подходят для любой из наших систем.
• Их легко вставить в доски, пластины и опоры.
• Их можно использовать в любом помещении.
• Они бывают двух размеров: 12 x 2 мм и 16 x 2 мм.
• Длина от 75 до 500 м идеально подходит для крупных проектов.
• Они прочные и эластичные, работают при температуре от -44ºC до 95ºC при давлении 10 бар.
• Они изготовлены из пятислойного сшитого полиэтилена с кислородным барьером EVOH, предотвращающим попадание кислорода в систему и максимально увеличивающим срок службы труб.

Труба AL-PEX

Каковы преимущества трубы AL-PEX?

• Они очень гибкие и с ними легко работать.
• Они бывают универсальных размеров 16 мм x 2 мм.
• Они изготовлены из пятислойного сшитого полиэтилена с прочным алюминиевым сердечником, сохраняющим форму после изгиба, что делает их идеальными для установки одним человеком.
• Они прочные и эластичные, работают при температуре от -44ºC до 95ºC при давлении 10 бар.
