 Обнаружение скрытой проводки — работа, выполняемая для составления электрической схемы помещения. Последняя необходима для того, чтобы по ходу ремонта или перепланировки квартиры хозяева могли не наткнуться случайно на кабель или провод, скрытый в стене. Последствия такой «встречи» предсказать трудно. Задетая проводка может нанести вред здоровью человека, а также стать причиной отключения от электричества квартиры и целого дома. Для обнаружения скрытой проводки лучше пригласить специалиста с профессиональным инструментом. Работники «5 Мастеров» оперативно справятся с этой задачей. Вызвать специалиста можно по телефону или через сайт.


  Почему стоит обратиться в «5 Мастеров»:

• Для обнаружения скрытой в стенах проводки мы используем профессиональное
     оборудование
• Составим схему электрики помещения
• Поможем отыскать разрывы скрытой электропроводки
• Мы приедем по вызову в любой район Москвы и ближайшего Подмосковья
• Наши цены будут Вам по карману

  Принцип обнаружения скрытой проводки довольно прост. Для этой работы применяются специальные приборы, которые показывают места прохождения кабелей и проводов внутри стен. Модификаций детекторов скрытой проводки сегодня выпускается множество. Одни приборы используют звуковые сигналы при обнаружении провода, другие оснащены визуальными панелями.
  Нужно заметить, что оборудование, о котором идет речь, имеет профессиональное назначение. Поэтому одолжить его у соседа для того, чтобы протестировать стены своей квартиры, у Вас навряд ли получится. Люди, не имеющие отношения к профессиональному электромонтажу, крайне редко имеют «в хозяйстве» собственный детектор скрытой электропроводки. Такие приборы стоят дорого, требуют от специалиста определенной квалификации, да и пригождаются крайне редко. Ведь работу по обнаружению в стенах скрытой проводки стоит провести всего один раз, чтобы нанести электрическую схему на план помещения и больше не возвращаться к этому вопросу.

 Обнаружение скрытой проводки — процесс, требующий ювелирной точности. Бытовые способы поиска проводов в стенах с помощью компаса или радиоприемника позволяют найти места прохождения кабеля с погрешностью в 1-2 см. Такая неточность может обернуться серьезными последствиями, если хозяева решат, например, просверлить отверстие, чтобы повестить картину, и чуть-чуть ошибутся в расчетах. Поэтому самый верный способ обнаружения в стенах электрической инфраструктуры — обратиться к специалистам, имеющим профессиональное оборудование. Только детектор поможет качественно осуществить работы по обнаружению проводов и создать точный план электрики помещения.

 Обнаружение скрытой проводки — это задача, решение которой не может носить приблизительный характер. Создание точной схемы электрики помещения — вопрос Вашей безопасности. Только опытный специалист знает, как определить скрытую проводку с точностью до 1 мм. По вопросам обнаружения электропроводки, поиску разрывов и закоротивших элементов на профессиональном оборудовании обращайтесь в «5 Мастеров». Мы оперативно и на высоком качественном уровне выполним для Вас эту работу. Вы получите точный план электрики помещения, который сможете использовать при любых ремонтных работах.


в начало

ЗВОНИТЕ

Как легко найти скрытую проводку в стене

24 апреля 2023

Приступая к ремонту в своей квартире, важно учитывать особенности расположения скрытой электропроводки в стене. В этой статье мы расскажем, как можно легко отыскать провода под слоем штукатурки без приобретения дорогостоящих гаджетов.

Времена, когда люди прокладывали электрические провода поверх стен, давно прошли. В наши дни, независимо от того, нужно ли вам выполнить перепланировку, демонтировать дверной проем или просто повесить картину, сначала необходимо выяснить точное расположение проводки в толще стены. В противном случае велика вероятность вызвать короткое замыкание и обесточить всю квартиру.

Надеяться на авось или на то, что проводка в вашей квартире проложена по всем нормам и правилам, сегодня тоже не приходится. В погоне за экономией материалов и времени, некоторые недобросовестные электрики часто прокладывают провода в стене по самому короткому пути, поэтому впоследствии обнаружить их можно только с помощью специальных приборов — детекторов скрытой проводки.

Источник: Wikimedia / Dmitry G, CC BY-SA 3.0

Одни из них работают по принципу электрической статики, другие основаны на электромагнитной индукции, но суть примерно одна: сначала устройство формирует собственное изменяемое магнитное поле. При приближении к стене, это поле воздействует на проводку и заставляет ее создавать уже свое магнитное поле, даже если по ней в этот момент не протекает электрический ток. После это величина магнитного поля считывается детектором, безошибочно выдавая местоположение провода в стене.

Но несмотря на все преимущества таких устройств, практически у всех них есть один существенный минус — их высокая стоимость. Не каждый захочет приобретать подобный гаджет ради одного-двух ремонтов, поэтому многие предпочитают пользоваться самоделками. По советам радиолюбителей, можно собрать импровизированный детектор из куска медной проволоки, пары транзисторов и батарейки. Такой прибор, несомненно, обойдется намного дешевле профессиональных устройств, однако и он не лишен своих недостатков. Как минимум он потребует от вас навыков пайки, личного времени, а также компонентов, которых может не оказаться под рукой здесь и сейчас.

Источник: YouTube-канал DIY ENERGY

Мы же предлагаем воспользоваться прибором, который есть сегодня в арсенале практически каждого мужчины — это мультиметр. Этот универсальный прибор позволяет выполнять различные измерения в домашних условиях без вызова профессионального электрика. С помощью него, например, можно узнать вольтаж батарейки или напряжение в домашней сети, выявить сгоревший предохранитель, прозвонить цепь на целостность или измерить ее сопротивление.

Но не всем известно, что с помощью мультиметра также без труда можно узнать расположение скрытой проводки в стене. Сразу оговоримся, не каждый мультиметр подойдет для этих целей. На рынке представлено достаточно много моделей, которые отличаются по функционалу и стоимости. Для поиска электропроводки нам потребуется тот прибор, который умеет измерять переменное напряжение в милливольтах. Именно этой характеристикой провод может выдать свое местоположение под толщей штукатурки.

Для начала протестируем способ вблизи обычного провода под напряжением.

Установим прибор в режим измерения переменного напряжения в милливольтах и поднесем плюсовой щуп к проводу удлинителя, подключенного в сеть. Как видно, показания мультиметра безошибочно определяют рост напряжения вблизи провода.

Однако в стене, где проводка находится на достаточном удалении от поверхности, такой способ может не сработать. Здесь нам и поможет одна хитрость.

Как вы знаете, любой провод под напряжением, создает вокруг себя электромагнитное поле. Зная эту особенность, можно повысить чувствительность мультиметра простой доработкой. Для этого мы свернем его плюсовой щуп в катушку и зафиксируем его в таком положении куском изоленты.

После этого можно приступать к поискам. При наведении импровизированной катушки к потенциальному месту нахождения проводки к стене, показания напряжения на экране мультиметра уверенно перешагивают за 150 mV и продолжают расти.

При удалении катушки показания падают.

Вывод прост: там, где показания выше, и скрывается искомый провод.

Для повышения чувствительности прибора вы можете обмотать такую импровизированную катушку вокруг любого металлического предмета, например, металлической линейки. Таким образом, шансы определить скрытую проводку даже в недрах самых толстых стен будут еще выше.

Автор: Антон Соколов

лайфхаки

Подпишитесь на нас

Новости Hi-Tech Mail.ru

Нажимая «Подписаться» вы соглашаетесь с условиями использования

• Mail. Ru
• О компании
• Реклама

• Редакция
• Условия использования материалов
• Обратная связь

Поиск скрытой проводки своими руками

Иногда проблема поиска скрытой проводки при ремонте квартиры становится настоящим мучением. Чтобы этого избежать, необходимо иметь в домашнем наборе инструментов детектор настенной электропроводки. Такие устройства имеются в продаже, но если вы любите создавать самодельные устройства и не хотите тратиться на покупку фабричного изделия, можно собрать аппарат, который поможет узнать, при необходимости, где проходит замурованная проводка, самостоятельно. Из этого материала вы узнаете, что такое искатель скрытой проводки, какие виды этих устройств существуют и как можно сделать такой детектор своими руками.

Содержание

• Разновидности искателей проводки
• Как найти электропроводку в стенах с помощью индикатора напряжения?
• Сборка искателя электропроводки на полевых транзисторах
• Детектор с полевым транзистором: принцип работы
• Обнаружение электропроводки в стене по электромагнитному излучению
• Усовершенствованные самодельные классификаторы
• Поиск оборванных проводов
• Поиск скрытых провода с Android
• Вывод

Разновидности искателей проводки

Существует четыре типа этих устройств, отличающихся друг от друга принципом действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и именуется соответственно:

• Электростатический. Их работа основана на поиске электрического поля, которое создается напряжением. Эта конструкция самая простая, и сделать ее в домашних условиях несложно.
• Электромагнитный. Такие устройства обнаруживают магнитное поле, создаваемое потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы сами создают электромагнитное поле и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные фабричные приборы. Это самые лучшие, чувствительные и точные приборы, используемые для профессиональной работы, но их цена самая высокая по сравнению с другими типами детекторов проводки.

Искатель скрытой в стене проводки часто встраивается в схему многофункциональных устройств, предназначенных для обслуживания электрических сетей. Самый известный из них — Дятел. Это устройство сочетает в себе несколько полезных приспособлений одновременно.

Разновидности приборов для поиска скрытой проводки и их проверки на видео:

Как найти электропроводку в стенах с помощью индикатора напряжения?

Легче всего определить, где проходит скрытая проводка, с помощью улучшенного индикатора напряжения (звуковая отвертка). Это устройство имеет автономное питание, кроме того, оно включает в себя звуковую сигнализацию и средства усиления сигнала.

Если у вас есть такой инструмент, то вам не нужно самостоятельно изготавливать индикатор скрытой проводки или вносить какие-либо изменения в схему устройства. С его помощью несложно найти скрытую электропроводку.

Просто проведите кончиком отвертки по стене. Прибор будет реагировать на электромагнитные импульсы, излучаемые электропроводкой, и уведомлять вас звуком о том, что он находится там, где они присутствуют.

Сборка детектора скрытой проводки на полевых транзисторах

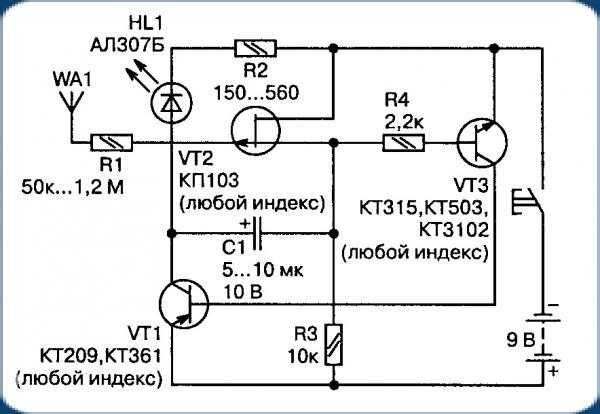

Проще всего собрать своими руками детектор скрытой проводки, в схеме которого присутствует полевой транзистор. Принцип работы этого аппарата основан на регистрации электрического поля.

Чтобы собрать такой определитель, не нужно быть профессионалом; достаточно иметь минимальные познания в электрике.

Эта схема соединяет следующие элементы:

• Транзистор полевой (КП103, КП303).
• Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.

Батарея

• (1,5-9 В).
• Переключатель.
• Соединительные кабели.

Схема собрана пайкой. В качестве корпуса для навесного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводов:

Необходимо иметь в виду, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подключении его к цепи не прикасайтесь пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Детектор на полевом транзисторе: принцип работы

Прибор работает по следующему принципу. Электрическое поле, действующее на n-p-переход, приводит к изменению толщины последнего, вследствие чего изменяется и его проводимость. Поскольку изменение электрического поля совпадает с частотой сети (50 Гц), то при приближении к проводке из динамика будет слышен нарастающий гул. Чтобы не перепутать выводы полевого транзистора, необходимо проверить их маркировку.

Желательно, чтобы корпус транзистора был металлическим, соединенным с затвором, выполняющим в этой схеме роль управляющего выхода. Часть тела будет действовать как приемная антенна, улавливающая сигнал, излучаемый проводкой.

Сборка спрятанного в стене искателя проводки по этой схеме не сложнее, чем простейшая электрическая схема, которую делают школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Для наглядного отображения процесса определения существующей проводки в стене подключите коммутационное устройство параллельно электрической цепи исток-сток. Индикатор должен включать балластный резистор. Номинал элемента сопротивления может варьироваться от 1 до 10 кОм.

По мере закрытия транзистора, что происходит при приближении его к проводке, будет заметно увеличение показаний индикатора. Это будет свидетельствовать о том, что в кабелях внутри стены есть напряжение, а значит, и электрическое поле.

Обнаружение электропроводки в стене по электромагнитному излучению

Еще один вид самодельного искателя электропроводки – миллиамперметр, соединенный с высокоомным индуктором. Последнюю можно сделать самостоятельно в арочной форме. Также в качестве нее можно использовать первичную обмотку трансформатора, убрав часть магнитопровода.

Этот счетчик не нуждается в питающем элементе — входящий в его состав дроссель будет способствовать появлению переменного тока, а миллиамперметр покажет его наличие.

Часто роль приемной антенны играет головка звукоснимателя, снятая со старого магнитофона, которая для облегчения поиска подключается с помощью экранированного провода. Частота звуковых колебаний в этом случае тоже будет 50 Гц, а на интенсивность гула, исходящего из динамика, будет влиять величина тока, проходящего по проводам, и расстояние от искателя до проводки.

Классификатор самодельный улучшенный

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционные усилители, в состав которых входят части логических микросхем.

Для изготовления аппарата по этим схемам необходимо хотя бы на базовом уровне разбираться в модели радио, чтобы понимать, как используемые элементы взаимодействуют друг с другом.

Есть два основных принципа работы этих устройств:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ним изменяется звуковой тон сирены, а также частота видимого сигнала. Приемным элементом такого устройства является составная часть схемы управления частотой одновибратора (мультивибратора), генерирующего электрические импульсы. Этот детектор может быть собран на основе операционной, логической микросхемы или биполярных транзисторов.
• Усиление сигнала оповещателя с одновременным отклонением стрелки указателя. В этом случае совершенствуется схема, основой которой является полевой транзистор или приемная антенна. Роль последнего играет индуктор с добавлением повышающих каскадов.

Хотя сделать такой определитель не очень сложно, его работа связана с определенными недостатками. К ним относятся, во-первых, узкая дальность обнаружения скрытой проводки, во-вторых, необходимость наличия напряжения в кабелях.

Поиск оборванных проводов

Для поиска кабелей в толстых стенах или состоящих из очень плотного материала (например, железобетона), при невозможности подачи на них напряжения следует использовать точный детектор, работающий как металлоискатель.

Такие устройства имеют сложную конструкцию, и сделать хороший искатель можно только при условии профессионального понимания радиотехники, а также наличия измерительного оборудования и всех необходимых элементов для сборки схемы. К тому же такая работа не оправдана с экономической точки зрения. Если у вас нет должного опыта и элементной базы, лучше купить в магазине что-нибудь из популярных и проверенных устройств, например, BOSCH или «Дятел».

Найти скрытые провода с Android

А вы знали, что если у вас есть планшетный компьютер или хотя бы Android-смартфон, то с его помощью можно обнаружить проводку в стене? Для этого на устройстве должно быть установлено соответствующее программное обеспечение, которое можно скачать из приложения GooglePlay.

Эти устройства оснащены встроенным модулем, выполняющим функции навигационного компаса. Установка нужной программы позволяет использовать ее как металлоискатель. Конечно, если вы ищете зарытый в земле клад, Android будет бесполезен, но с его помощью вполне можно найти спрятанные в стене кабели, если они не слишком глубоко залегают в ее толще.

Принцип работы устройства на видео:

Нет смысла использовать Android-устройство для поиска проводов в толстых стенах, а также в железобетонных панелях. В этом случае без профессионального металлоискателя не обойтись.

Заключение

Теперь вы знаете, что такое детектор проводки, какие бывают виды этих устройств и как они работают, а также как сделать спрятанный в стене детектор проводки своими руками. Если вы увлекаетесь радиотехникой и любите самостоятельно собирать электрические схемы, вас наверняка заинтригует возможность изготовить такое интересное устройство. Если сборка электрических схем не является вашим хобби, то вы можете приобрести такой детектор в специализированном магазине.

Принцип действия и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить удар током или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения подобных ситуаций используется индикатор скрытой проводки (ИСП). Чтобы устройство было полезным, нужно уметь им пользоваться. Вы согласны?

Мы познакомим вас со всеми типами устройств, используемых в настоящее время для определения пути скрытого электрического провода. Поговорим о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров представленная нами статья содержит инструкцию по эксплуатации.

Содержание статьи:

• Виды подключения индикаторов
  • По физическим принципам работы
  • По исполнению
• Принцип действия детектора
• Область применения индикаторов 900 10
• Правила индикатора скрытой проводки
• Инструкция по использование детектора
  • Подготовка к предстоящей работе
  • Использование детектора Woodpecker E-121
• Выводы и полезное видео по теме

Индикаторы типов проводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители стараются оснастить технику дополнительными опциями, чтобы получить конкурентное преимущество. В связи с этим существует несколько классификационных категорий извещателей, на которых необходимо остановиться подробно.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на которых основана их работа.

Различают следующие типы извещателей:

• электромагнитные;
• металлодетекторы;
• электростатический;
• комбинированные устройства.

Электростатические извещатели способны обнаруживать провода под напряжением, не пропуская через них ток. Они имеют низкую цену и просты в эксплуатации.

Детекторы без металлоискателя также могут быть дорогими, если в них встроены высокочастотные генераторы. Устройства подключаются к сети, а затем их колебания фиксируются датчиками

С помощью электростатических детекторов также легко обнаружить обрыв кабеля. К недостаткам этих устройств можно отнести высокую чувствительность к наведенным электромагнитным помехам. Нормальную работу извещателей могут прервать включенные в сеть роутеры, микроволновые печи, компьютеры и телевизоры.

Также электростатические индикаторы не подходят для определения расположения электропроводки во влажных стенах и металлоконструкциях.

Галерея изображений

Фото

Детектор линии электропередачи под напряжением

Широкий спектр применения

Применение в условиях высокой влажности

Эргономика и простота эксплуатации

Электромагнитные ICP могут обнаруживать только провода, по которым течет ток. Для бюджетных моделей минимальная нагрузка сети для корректной работы устройства составляет 1 кВт.

То есть с помощью такого детектора определить проводку, идущую к светильникам и люстрам, будет практически невозможно. Преимуществом таких устройств является их высокая точность, позволяющая отследить местонахождение силового кабеля с точностью до нескольких миллиметров.

Чистометаллоискатели редко используются в качестве индикаторов проводки, поскольку одинаково реагируют и на провод, и на металлическую арматуру, и на гвозди и на .

В ICP металлоискатели обычно используются для подтверждения слабых или нестабильных сигналов, полученных другими датчиками.

Датчик металла помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки дороги, но также обладают хорошим функционалом. За счет использования одновременно нескольких методов детектирования данные устройства обеспечивают высокую эффективность. Кроме того, комбинированные КНИ часто оснащаются дополнительными функциями, которые требуются профессиональным электрикам.

Для бытовых нужд вполне подойдут недорогие электростатические индикаторы, которых достаточно для определения поверхности.

По исполнению

Индикаторы скрытой проводки имеют много конструктивных и функциональных отличий, поэтому их можно разделить на несколько категорий.

По сфере применения ИСП подразделяются на:

• бытовые;
• профессиональный.

Бытовые извещатели обычно не содержат металлических сенсоров, так как их использование на армированных стенах очень эффективно. Стоимость простых устройств начинается от 5 долларов. Они оснащены одним датчиком, а также световым или звуковым индикатором обнаружения проводки.

Компактные приборы для обнаружения скрытой проводки редко имеют регулируемую чувствительность и большую глубину действия, поэтому редко используются профессионалами

Некоторые профессиональные модели позволяют обнаруживать кабели даже на глубину до 150 мм с точностью до 5 мм. Их стоимость может достигать 500-600 долларов, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть следующих типов:

• звуковая;
• свет;
• графический;
• комбинированный.

Световая и звуковая индикация реализуются соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. На ЖКИ отображается графическая индикация.

Световая индикация на комбинированных приборах может различаться по цвету в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСО можно разделить на:

• цилиндрические;
• квартира.

Цилиндрические устройства обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели не очень функциональны, но и дешевы. Отвертки способны обнаружить электрический кабель, как правило, на глубине не более 2 см.

Если проводка в квартире была проложена поверхностно в штробе, то для ее обнаружения достаточно самой дешевой модели детектора.

Стоимость извещателя во многом зависит от глубины обнаружения скрытой проводки и дополнительного функционала. Поэтому следует изучить принцип работы и области применения различных моделей индикаторов.

Фотогалерея

Фото

Металлоискатель в поисках ЛЭП

Компактный металлоискатель для домашнего использования

Использование обычного мультиметра

Маломощный металлоискатель

Принцип работы металлоискателя 9002 9

Принцип работа индикатора скрытой проводки достаточно проста.

Обычно состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;

9Индикатор 0009.

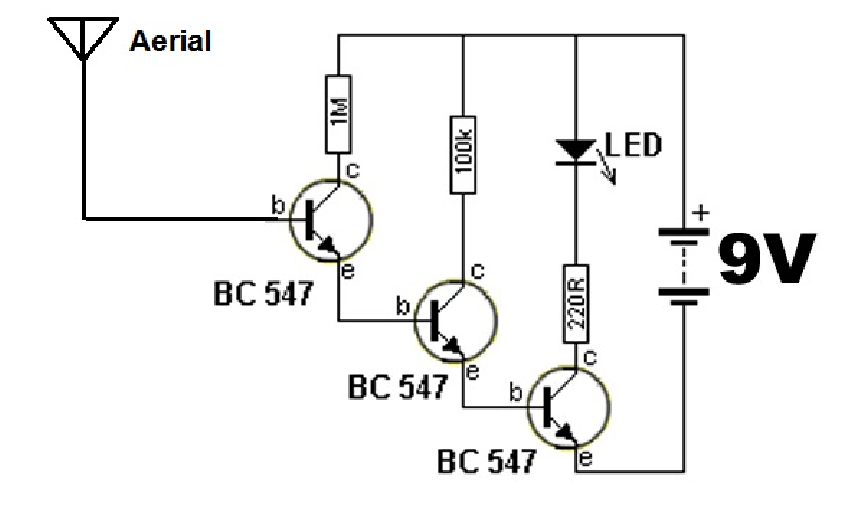

Простейшая схема ИСП представлена ​​на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлено множество способов самостоятельного изготовления извещателей скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Работу электростатических устройств (например, модели «Дятел») обеспечивают свойство транзистора изменять сопротивление при помехах на выходе затвора. Датчики металлодетектора основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИКП.

Устройства с регулировкой чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы остаются актуальными.

Область действия индикаторов

Область применения IPS зависит от конфигурации устройства и его чувствительности.

Базовые модели комбинированных извещателей могут быть использованы для следующих целей:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение обрыва кабеля;
• правильное подключение фаз электросчетчиков;
• определение фазного провода;
• обнаружение незаземленного оборудования;
• функциональная проверка плавких вставок и плавких предохранителей;
• обнаружение расположения металлической арматуры в стене,

К дополнительным возможностям ИКП относятся следующие функции:

• индикация объектов типа «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• указание точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое определение центра металлических предметов.

Перед покупкой детектора нужно подумать о необходимом функционале, ведь цена устройств с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют функциональность, описанную в инструкции.

При покупке детектора сохраните чек, упаковку и гарантийный талон. В случае неработоспособности устройства вы всегда можете обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Они указаны в виде перечня правил:

1. Физические параметры зарубежных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИЭС, не сертифицированные по национальному законодательству.
2. Необходимо учитывать материал стен в месте предполагаемого использования устройства и глубину прокладки проводки.
3. При определении места неактивной проводки необходимы приборы с металлоискателями.
4. После покупки устройства желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, перекрыв кабель керамической плиткой, деревянными досками или листами пенопласта.
5. Бюджетные модели за счет простоты конструкции могут быть долговечнее ИКП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно следует проконсультироваться с продавцом, так как при самостоятельном выборе велика вероятность того, что приобретаемое оборудование не будет в полной мере соответствовать возложенным на него задачам.

Следующая фотоподборка познакомит вас с популярными моделями извещателей, позволяющих точно определять положение пути скрытой проводки:

Галерея изображений

Фото

Прибор с максимальной точностью обнаруживает и обозначает все скрытые линии линий связи из цветных и черных металлов. Обеспечивает возможность определения положения электропроводки под напряжением

Индикатор точно определяет и отображает местоположение скрытых проводов под напряжением. Выделяет положение труб, деревянных закладных, арматуры в бетонных стенах

Высокоточный прибор предназначен для поиска нарушений в работе систем теплого пола. Точность поиска ± 1 см

Чувствительное электронное устройство обнаруживает помимо проводки деревянные и пластиковые закладные элементы. Подсветка путей сообщения лучом

К очевидным преимуществам данной модели можно отнести большой экран с четким изображением распознаваемых линий электропередач, трубопроводов, арматуры

Недорогой, простой в эксплуатации, удобный индикатор легко определяет расположение металлических веток и деревянных деталей

Простой и интуитивно понятный извещатель предназначен для бытового использования. Радует небольшая цена и качество четкости

Недорогой электронный прибор пригодится в хозяйстве, поможет домохозяйке распознать расположение скрытой проводки из деревянных закладных из кабеля

Bosch DMF 10 Zoom extra

Bosch GMS 120 PROF

Детектор Elitech D 100

Настенный индикатор CONDTROL

Настенный сканер ADA 80 A00466

Бытовой атрибут КВБ 0116-20

Доступный ДЕФОРТ ДММ-20Д

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по эксплуатации детектора

В связи с разнообразием конструкций индикаторов скрытой проводки необходимо учитывать инструкция по их применению на примере конкретной модели. Для этого отечественными монтажниками широко использовался недорогой электростатический ИКП «Дятел Е-121». Но сначала нужно подготовиться к процедуре поиска.

Подготовка к предстоящим работам

Для ускорения обнаружения проводки любым детектором опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый извещатель можно на обычном удлинителе, включенном в розетку. В качестве барьера можно использовать книги или керамические плиты

Основные из них следующие:

1. Первоначально проверьте работоспособность устройства на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Калибровка прибора на расстоянии 1 метра от стен, если такая возможность есть.
3. Обследуемые поверхности не должны быть влажными.
4. По возможности выключите все работающие электроприборы в квартире, включая телефоны.
5. Точность определения электропроводки резко снижается, если использовался токопроводящий клей для обоев.

Данные рекомендации позволят исключить потери времени из-за неработающего оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора Woodpecker E-121

Детектор Woodpecker E-121 может работать в 4 диапазонах чувствительности.

Порядок работы с данным устройством обнаружения проводки следующий:

1. Поочередно нажимайте кнопки диапазона чувствительности. Сигнальное устройство должно издавать короткие световые и звуковые сигналы. Если нет ответа от устройства, проверьте аккумулятор.
2. Нажать кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и при наличии индикации уменьшить чувствительность, последовательно нажимая кнопки от «3» до «1».
3. Одновременно со снижением чувствительности необходимо уменьшить расстояние до обнаруживаемого объекта, локализуя зону действия извещателя.
4. Чтобы найти местонахождение проводника, перемещайте извещатель вдоль стены, стараясь найти место с максимальным электромагнитным полем.
5. Чтобы нейтрализовать мешающие окружающие токи, положите руку на анализируемую поверхность рядом с детектором. Если рядом с рукой нет проводника, то дятел Е-121 перестанет подавать сигналы.
6. При поиске оборванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрического кабеля зависит от степени влажности и материалов, окружающих провод.

Обнаружение электрических проводов в оштукатуренных стенах, железобетонных панелях и в заземленном экране будет затруднено.

Бытовой детектор «Дятел Е-121» эффективно обнаруживает электропроводку на глубине до 8 см и стоит около 15 долларов, что гарантировало ему популярность среди электриков

Для проверки предохранителей и предохранителей включите режим «1» или «2» и прикоснитесь антенной к контактам до и после предохранителя. В случае неисправности извещатель не подаст звуковой сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, позволяющую сохранить работоспособность прибора при выходе из строя одного из сигнализаторов

За правильную интерпретацию результатов прибора, следует сначала ознакомиться с его инструкцией, ведь почти каждый детектор требует правильных первоначальных настроек.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть эффект различных детекторов в работе и оценить реальную пользу от дорогих моделей. Представлено сравнение производительности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео №1. Работа с ИСП «Дятел Е-121»:

Видео №2. Сравнение четырех детекторов скрытой проводки:

Видео №3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейший фактор, на который необходимо ориентироваться при выборе прибора, — это характеристики непосредственного объекта обследования. А при его неуверенности необходимо оговаривать в магазине возможность обмена детектора на другую модель.
