Установка обратного клапана на насосную станцию своими руками

Главная » Инженерные системы » Водоснабжение » Оборудование водоснабжения

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

Опубликовано: 29.07.2018Рубрика: Оборудование водоснабженияАвтор: Andrey Ku

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

стандартный – используется практически во всех системах водоснабжения;
миниатюрный – устанавливается внутри сгонов водяного счетчика;
небольшой – располагают на выходе прибора учета;
крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

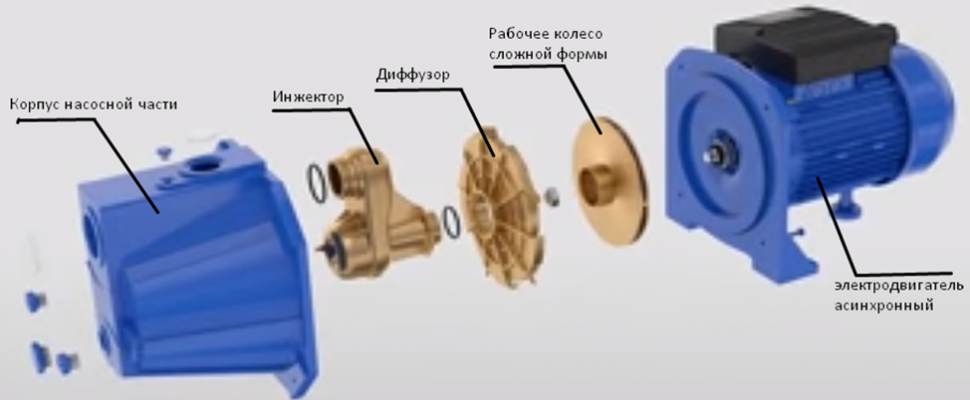

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

на стояках холодной и горячей воды, если квартира в многоэтажке;
в нагревательных устройствах – бойлер, электрическая или газовая колонка;
для автономного отопления частного дома;
ими оснащается канализация для предотвращения аварийных ситуаций.

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

корпус с рабочей камерой;
регулирующий орган;
исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

муфтовые – применяется резьба;
фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
Определяют правильное направление установки. Его указывает стрелка на корпусе.
Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Понравилась статья? Поделиться с друзьями:

Обратный клапан для насосной станции: какой выбрать, куда ставить

Главная » Насосная станция

Насосная станция

На чтение 3 мин. Просмотров 5.1k. Опубликовано 13.01.2019 Обновлено 02.12.2019

Обязательным оснащением системы водоподачи является обратный клапан для насосной станции. Благодаря этому элементу после отключения прокачивающего механизма, вода не стекает обратно в источник (колодец, скважину). Иными словами, благодаря обратному клапану трубопровод всегда остается заполненным. Это значит, что если мы повернем ручку крана, вода тут же потечет. Несмотря на кажущуюся простоту, изделие нужно правильно подобрать.

Содержание

Из какого материала должен быть изготовлен клапан
Как установить обратный клапан
Обзор популярных моделей

Из какого материала должен быть изготовлен клапан

Знание используемых материалов позволяет выбрать оптимальную модель обратного клапана.

Данный вид изделий может быть из:

Латуни. Не подвергается коррозии, не окисляется, не гниет. Материал прочен, долговечен, но относится к сегменту дорогостоящих. При этом, сплав ломкий, подвержен механическим воздействиям и используется, в основном, профессионалами.
Чугун. В быту применяется крайне редко, так как при малой себестоимости является материалом хрупким. Он подвержен старению, работает долго, но обрастает известковым налетом, что нежелательно при организации системы водоснабжения.
Нержавеющая сталь. Сплав выдерживает механические нагрузки. На нем не появляются очаги коррозии. Не гниет, устойчив к агрессивной среде, инертен к воде и химическим соединениям. Единственный минус – высокая стоимость.

При выборе обратного клапана для насосной станции, нужно помнить, что в маркировке указаны материалы, из которых изготовлены все элементы. Если, скажем, корпус латунный, то это не исключает, что внутренние элементы изготовлены, например, из пластика. Так производители стараются удешевить конструкцию. Потребитель, не являясь профессионалом, покупает не самую лучшую модификацию.

Как установить обратный клапан

Задача оборудования этого типа – пропускать воду из источника и не давать ей стекать обратно. Место для установки определяется схемой монтажа системы водоснабжения:

Глубинный насос в колодце (скважине). Клапан вставляется после насоса на входе в трубопровод.
Поверхностный насос. Обратный клапан монтируется либо перед ним, либо сразу после него (зависит от удаленности насосной станции от источника).
Насос в доме. Место монтажа – заборная труба. То есть, при остановке системы вода остается в контуре, как до насоса, так и после.

В процессе монтажа важно сохранить систему герметичной. Учитывая, что нормальное давления в трубопроводе от 1,5 бар, наилучшее соединение – резьбовое. В качестве уплотнителей служат резиновые кольца, идущие в комплекте и ФУМ-летна.

Обзор популярных моделей

Определить место, где ставить обратный клапан – не главное, что нужно знать об этом элементе системы водоподачи.

Современный рынок представляют отечественные и зарубежные представители. V107, 19ч21бр, 16ч42р – артикулы наилучших модификаций. Эти изделия характеризуются длительным сроком службы, надежностью, неприхотливостью, ремонтопригодностью. Но главное, монтажные работы можно произвести собственными руками без применения специализированного инструмента и не тратить деньги на работу строительной бригады.

Оцените автора

( 2 оценки, среднее 5 из 5 )

Основы обратного клапана насосной станции

Обратные клапаны являются важным компонентом любой конструкции подъемной станции. Без обратных клапанов насосы и мокрый колодец подъемной станции могут быть повреждены обратным потоком. Противоток возникает, когда перестают работать насосы подъемной станции и вода в нагнетательном и нагнетательном трубопроводах стекает обратно в мокрый колодец. Практически в каждом случае обратный поток создает высокое гидравлическое давление, на которое насосы и обводненные скважины не рассчитаны. Решение — обратный клапан. Это простое устройство доступно в нескольких моделях и конфигурациях, и каждая разновидность может повлиять на конструкцию и стоимость системы подъемной станции.

Наиболее распространенными клапанами, указанными Romtec Utilities, являются шаровые обратные клапаны, поворотные обратные клапаны и утконосые клапаны, но в некоторых случаях требуются клапаны, такие как запорные обратные клапаны, подъемные обратные клапаны, шаровые обратные клапаны и дисковые обратные клапаны. У каждого типа клапана есть качества, которые лучше или предпочтительнее другого типа, но, как правило, самыми важными факторами при выборе обратного клапана являются наличие других клапанов или расходомеров, размер трубопровода и величина противодавления в силовой магистрали. . Эти аспекты конструкции подъемной станции, в свою очередь, влияют на конфигурацию обратного клапана в насосной системе.

Если в системе требуются рабочие клапаны, расходомеры или порты доступа, в наиболее экономичной конфигурации обратные клапаны будут размещены в клапане или счетчике вместе с другими компонентами. Эта конфигурация также обеспечивает наибольшую гибкость при выборе типа клапана. Некоторые типы клапанов могут эффективно работать только в горизонтальном положении, как устроено типовое хранилище клапанов.

Если нет рабочих клапанов или других компонентов, обратные клапаны могут быть расположены внутри мокрого колодца в нагнетательном трубопроводе. Этот подход требует меньше времени и денег, чем хранилище с клапаном, но тип обратного клапана должен иметь возможность работать в вертикальном положении. Обратные клапаны обычно не могут быть расположены внутри мокрого колодца в сценариях, где диаметр выпускного трубопровода превышает 10 дюймов, из-за ограниченного количества доступного пространства.

Обратные клапаны также могут быть расположены в выпускных патрубках в мокром колодце. В этих типах отводов обычно используются шаровые обратные клапаны. Как правило, эти типы обратных клапанов используются в небольших системах, поскольку колена расположены на дне мокрого колодца. Даже в системе, включающей клапан или измерительную камеру, этот тип обратного клапана можно использовать для уменьшения размера камеры.

Обратные клапаны улучшают долгосрочную функциональность системы подъемной станции. Предоставление широкого спектра типов и конфигураций обратных клапанов в конструкции подъемной станции дает клиентам Romtec Utilities передовые методы защиты компонентов подъемной станции экономичным способом. Подробнее о сборке клапана можно прочитать здесь.

Обратный клапанОбратные клапаныУтконос обратные клапаныСтанция магистрального подъема форсировкиПодъемная станция Свод счетчиковтрубопроводный расходНасосы romtec коммунальные предприятияПоворотные обратные клапанымокрые колодцы

Выбор клапана насосной станции — Jensen Precast

Обратные клапаны

Назначение обратного клапана — позволить жидкости проходить через него в одном направлении, но предотвратить это от течения в обратном направлении. В случае подъемной станции, если мы пытаемся качать в гору и не хотим, чтобы вся вода в трубах возвращалась в мокрый колодец после отключения насосов, то обратный клапан должен быть указан сразу после насосов.

Компания Jensen Engineered Systems использует несколько типов обратных клапанов: поворотный и шаровой. В поворотном чеке используется заслонка с шарниром, обеспечивающая однонаправленный поток. Одним из соображений при использовании поворотной чеки является то, что она должна быть установлена в горизонтальном положении, чтобы ворота могли правильно открываться и закрываться. При установке в вертикальном положении или в перевернутом положении ворота можно принудительно оставить в открытом положении.

Если для ограничений на месте требуется, чтобы обратный клапан был установлен вертикально, следует использовать шаровой обратный клапан. Хотя шаровой затвор может быть установлен как вертикально, так и горизонтально и работать должным образом, мы обычно резервируем его для вертикального применения. В конструкции шарового затвора используется металлический шарик, обеспечивающий однонаправленный поток. Когда вода течет в нужном направлении, шарик вытесняется с пути потока. Когда поток пытается изменить направление, шарик падает обратно на путь потока и препятствует обратному потоку. При вертикальной установке шар под действием силы тяжести заставляет его вернуться на путь потока.

Запорные клапаны

Запорный клапан позволяет бригадам по эксплуатации и техническому обслуживанию вручную закрывать или открывать клапан, чтобы разрешить или предотвратить прохождение жидкости. Существует множество ситуаций и причин для использования запорного клапана. Возможно, у компонента системы трубопроводов есть проблемы с техническим обслуживанием. Конструктор может разместить запорный клапан с любой стороны компонента, что позволит обслуживающей бригаде предотвратить контакт потока с компонентом.

Как упоминалось ранее, в случае подъемной станции всегда рекомендуется устанавливать обратный клапан сразу после насоса. В случае, если обратный клапан требует обслуживания или замены, сразу после проверки можно установить запорный клапан, чтобы обеспечить доступ к обратному клапану.

Некоторые из запорных клапанов, используемых компанией Jensen Engineered Systems, включают в себя задвижки и пробковые клапаны. В задвижке используется затвор с ножевыми лезвиями, который опускается в поток и предотвращает прохождение жидкости. Ограничением задвижки является то, что она предназначена для ситуаций с низким давлением. Пробковый клапан обеспечивает те же возможности изоляции, но без ограничений по давлению, как у задвижки.

При выборе плунжерного клапана важно учитывать, как оператор будет открывать и закрывать клапан. Одним из стандартных вариантов является использование 2-дюймовой гайки, которую можно открывать и закрывать либо с помощью Т-образной рукоятки, либо с помощью стандартной головки гаечного ключа с ручкой. Эти варианты менее дороги и могут использоваться в большинстве приложений. В случае, когда жидкость, проходящая через клапан, находится под высоким давлением или течет быстро, оператору потенциально может быть физически трудно открыть или закрыть клапан. В этом случае разработчик может указать клапан с механическим приводом, который дает оператору механическое преимущество и физически облегчает открытие и закрытие. Другим вариантом является использование привода с электрическим приводом, который не требует физических манипуляций.

Воздушные/вакуумные выпускные клапаны

Воздушный/вакуумный выпускной клапан предназначен для впуска или выпуска воздуха из трубы под давлением. Если жидкость в силовой магистрали содержит воздух, он будет иметь тенденцию находить высокие места и собираться. Это может потенциально препятствовать потоку жидкости. Воздушный клапан может быть размещен в этом высоком месте и позволить воздуху выходить из силовой магистрали.

Вакуумный выпускной клапан необходим в случае отрицательного давления в силовой магистрали. На подъемной станции это может произойти, если точка нагнетания находится ниже высоты всасывания насоса. Каждый раз, когда лифтовая станция включается, нагнетает давление в силовую магистраль, а затем выключается, происходит сифон. Любая оставшаяся жидкость в станции будет всасываться через насосы на выпуск. Чтобы предотвратить это, можно установить вакуумный выпускной клапан сразу после подъемной станции.
