Обрешетка под утеплитель стен: Обрешетка для утеплителя. Каркас под утеплитель

Обрешетки и отделка для вентилируемого фасада

Вентилируемый фасад выгодно отличается тем, что при его создании нет мокрых процессов. Конструкцию можно собирать поэтапно, с перерывами, при необходимости разобрать, переделать… Для сборки не требуется особая квалификация отделочника-штукатура. Все работы могут быть выполнены своими руками.

Для фасадной отделки собирается поднесущая конструкция – обрешетка из деревянных или металлических деталей, которая прочно закрепляется к несущей стене.

Чаще применяется податливый утеплитель минеральная вата. При этом выравнивание стены не требуется, достаточно чтобы обрешетка была сделана в одной плоскости.

Набирает популярность другой паропрозрачный утеплитель – газобетон низкой плотности. Но для устранения зазоров между ним и стеной необходима выравнивание стены и наклейка утеплителя. Газобетон отличается большей долговечностью по заявлениям производителей, но проверкой временем этот утеплитель еще не прошел.

Обрешетки для вентилируемого фасада могут быть различных конструкций. Тяжелые и долговечные панели для фасадной отделкой комплектуются металлическими обрешетками со специальными крепежными элементами, в том числе предусматривается и слой утеплителя на стене. Но чаще применяется экономичный вариант — обрешетка из сухих деревянных брусьев.

Тройная деревянная обрешетка для вентфасада

Брусья набиваются в три слоя — сначала вертикальная обрешетка, затем горизонтальная, и снова вертикальная.
Несмотря на кажущуюся громоздкость, это наиболее универсальный вариант.

Для утепления стен из плотных тяжелых материалов в нашем климате по экономической целесообразности необходим слой утеплителя толщиной 100 — 150 мм. Такую толщину набирают из плит утеплителя в 2 или 3 слоя укладки.

Типично применение плит утеплителя толщиной 50 мм. 2 слоя размещаются сначала между вертикальной обрешеткой, один слой — между горизонтальной обрешеткой. Следующая вертикальная контрообрешетка служит для формирования вентиляционного зазора над утеплителем толщиной 40 — 50 мм.

Брусья верхней вертикальной обрешетки размещаются с шагом необходимым для крепления панелей, — 30 — 80 см. Например, для винилового сайдинга, необходимо закрепление почаще, через каждые 30 — 40 см, а требуемая ширина деревянных планок — 60 – 80 мм.

Брусья нижних обрешеток устанавливаются с шагом по оптимальному размещению утеплителя, ширина плит которого обычно 60 см. Поэтому между брусами выбирается расстояние в 59 — 60 см, чтобы не допускались неплотности при установке враспор.

Размеры брусьев

Высота применяемых брусьев:
— нижняя вертикальная — 50 или 100 мм в зависимости от количества слоев утеплителя;
— горизонтальная — 50 мм, — на один слой утеплителя;
— вторая вертикальная — 35 — 50 мм по величине вент зазора.

(утеплитель может быть подобран и в соответствии с расчетом, например толщиной 80 или 120 мм, соответственно этому подбирается и высота брусьев, как рассчитать толщину утеплителя для стены )

Ширина брусьев минимальная — 40 – 50 мм. Они крепятся стальными дюбелями диаметром от 6 мм пропускаемыми сквозь брус.
Расстояние между точками закрепления по длине бруса – не более 800 мм.

Брусья первой обрешетки выравнивают в одной плоскости – по отвесу и по шнуру. При необходимости под них подкладывают кусочки фанеры.

На углах здания, на откосах окон и дверей, на различных проемах, фронтонах устанавливаются по периметру обычно более широкие прочные брусья – 80 – 100 мм.

Выбор утеплителя

Для утепления вертикальных стен должны применяться плиты минеральной ваты плотностью не менее 60 кг/м куб.
Утеплитель с плотностью более 80 кг/м куб (верхний слой утеплителя) может применяться без ветрозащитной мембраны.

Рекомендуется применять только утеплители с наивысшей паропроницаемостью даже для стен из плотных тяжелых материалов. Обычно применяется или минеральная вата или газобетон низкой плотности. Наилучшее осушение стены способствует большему сроку ее службы.

Должно обеспечиваться беспрепятственное движение воздуха над утеплителем по вентиляционному зазору снизу вверх между брусьями контробрешетки. Недопустимо выпячивание утеплителя или мебраны.

Снизу и вверху зазоры ограждаются нержавеющей пластиковой или металлической сеткой для предупреждения проникновения насекомых и грызунов.

Закрепление теплоизоляционных плит

Уложенные между обрешетками слои минеральной ваты прижимают к стене пластиковыми тарельчатыми дюбелями – от 5 шт. на метр кв.
Расклинивающиеся пластиковые дюбеля заводят в тяжелые материалы на глубину не менее 5 см, а для поризованных легких материалов применяют вкручивающиеся крепления на глубину не менее 9 см.

Ветрозащитная диффузионная мембрана применяется на минераловатных утеплителях небольшой плотности, для предупреждения продувания слоя утеплителя и разноса микроволокон. Она пристегивается степлером к брусьям и прижимается дюбелями вместе с утеплителем.

Важно соблюсти сплошность слоя утепления, не допускаются мостики холода, в том числе и на границах, в местах стыковки утеплений стены и кровли, стены и цоколя…

Упрощенные варианты деревянной обрешетки

Для утепления стен из легких поризованных материалов (газобетон, поризованная керамика…) обычно по экономической целесообразности достаточно слоя утеплителя в 3 – 7 см. Соответственно утеплитель может быть уложен в один – два слоя.

Тогда предыдущий вариант обрешетки под вентилируемый фасад может быть упрощен, — применяется только горизонтальная обрешетка, на которую набиваются вертикальные брусья обеспечивающие вент. зазор и закрепление отделки.

Горизонтальная обрешетка целесообразней, — она препятствует сползанию, смятию утеплителя, с ней можно применять менее плотные и дешевые образцы минеральной ваты.

Один ряд вертикальных брусьев

При толщине утеплителя до 100 мм можно применять самый экономичный вариант обрешетки – один ряд вертикальных брусков, которые закрепляются дюбелями сквозь них.

Но расстояние межу брусьями придется выбирать, — либо оптимальное под фасадные панели, либо по ширине цельной плиты утеплителя. Сверху на бруски набивается контрообрешетка формирующая вентиляционный зазор.

Столь высокую одинарную обрешетку рекомендуется использовать, если наружная облицовка выполняется жесткими прочными материалами, которые бы придавали жесткости всей конструкции, препятствовали бы искривлениям, которые особенно значимы при использовании брусков больших размеров. Например, к жестким фасадным панелям можно отнести профнастил, металлосайдинг, деревянную вагонку и т.п.

Брусья на подвесах

Еще вариант – установка более тонких деревянных брусьев на подвесах из оцинкованной (нержавеющей) стали. Конструкция значительно экономит деревянные материалы, но требует пробивать плиты утеплителя подвесами, которые устанавливаются на стену первыми. Шаг установки подвесов по длине бруса не более 0,8 метра. Толщина утепления – не более 100 мм.

Первый слой утеплителя обычно размещается под брусом сплошным покрытием, чем устраняются мостики холода. Второй слой чаще размещают между обрешеткой. После установки двух слоев утеплителя, которые крепятся к стене тарельчатыми дюбелями, набивается контробрешетка для вентиляционного зазора.

В данной конструкции возможно опускание обрешетки под действием веса утеплителя и наружной отделки из-за отсутствия силы трения между брусами и стеной. Рекомендуется брусья упирать внизу в цоколь или отмостку с помощью выступающих кирпичей, забуренных в цоколь арматурных прутьев….

Тем не менее, из-за своей экономичности данный вариант обрешетки под вентилируемого фасада наиболее часто используется в регионах с не слишком холодным климатом.

Панели для вентилируемого фасада — популярные варианты

Для отделки фасада чаще применяются следующие панельные материалы.
Но этот перечень не может быть полным, так как постоянно появляются новые материалы и их сочетания.

• Виниловые и пластиковые панели. Виниловый сайдинг. Наиболее часто встречающаяся отделка фасада, которая отличается приемлемой долговечностью при скромной цене.
• Металлический сайдинг — более дорогой и эстетичный вариант.
• Плоский металлический лист, — вариант сайдинга, но в панельной конфигурации. Применяется металл с полимерным покрытием, долговечный надежный вариант отделки
• Профилированный металлический лист, — профлисты с волнообразной конфигурацией, весьма популярный строительный вариант. При установке вертикально, не требуют создания вентиляционного зазора с помощью обрешетки, так как достаточно пространства для движения воздуха за счет конфигурации самого материала.

Еще отделка вентфасада

• Композитные материалы, — например, полимер-металлические изделия…
• Фиброцементные плотные панели, которые имитирую различную отделку, — камень, гранит, кирпич, дерево…., — относительно новые варианты отделки фасада.
• Керамогранитные или керамические плиты, — тяжелая и недешевая отделка, с которой обычно поставляются и специальное крепление, комплект прочных направляющих с подвесами.
• Плиты из натурального гранита,- вариант отделки натуральными материалами, закрепляемыми механически без приклейки, — наиболее не бюджетный эстетичный и долговечный вариант отделки фасада на обрешетке.

Вентилируемый фасад может быть образован и кирпичной кладкой. Подробней о создании теплых трехслойных стен

Но при этом возникают некоторые недостатки. Требуется более дорогой широкий фундамент, кирпичная кладка является неразборной, поэтому контроль за состоянием утеплителя затруднен. Сам утеплитель нужен как можно более долговечный а значит и дорогой. Но за повышенную стоимость получаем фасад из клинкерного кирпича…

видео-инструкция по монтажу своими руками, особенности устройства кровли из профлиста, конструкций под панели ПВХ, сайдинг, утеплитель, гипсокартон, для беседки, крепление, цена, фото

Статьи

Обрешетка – это один из основных строительных элементов, применяющийся при кровельных, отделочных и прочих работах. Несмотря на обилие новых материалов, наиболее доступной и популярной остается обрешетка из древесины. Мы хотим рассмотреть ее особенности, а также рассказать, как устанавливается деревянная обрешетка под сайдинг своими руками.

Обрешетка из дерева для монтажа навесного фасада.

Функции и особенности обрешетки

Назначение

Устройство кровли из профлиста по деревянной обрешетке – пример применения технологии.

Множество строительных материалов и технологий требуют особых условий монтажа. Это могут быть требования по точной плоскостной ориентации, прочности несущего основания, по особым условиям крепления. В таких случаях применяют специальную несущую основу, которая называется обрешеткой.

На фото – пример выравнивающего каркаса.

Давайте рассмотрим основные функции такой основы:

Функция	Особенности
Выравнивание	Большинство строительных конструкций при кажущейся ровности далеки от идеальной плоскости, тогда как многие отделочные и защитные покрытия требуют вполне конкретных условий плоскостной ориентации. Для выравнивания поверхностей на них набивают планки или брусья, которые выставляют по уровню или отвесу. Примером может служить обрешетка под гипсокартон из дерева, каркас для сайдинга и т.д.
Усиление креплений	Часто материал стен несовместим с надежной фиксацией некоторых покрытий, или, например, шаг кровельных стропил не соответствует условиям монтажа профлиста или шифера. В этом случае применяют крепежный каркас из бруса или доски
Создание вентиляционного зазора	Некоторые отделочные и защитные системы требуют монтажа на определенном расстоянии от стен или кровель, чтобы обеспечить вентиляцию получившегося зазора. Это позволяет удалять конденсат с поверхности и сохраняет стены здания от разрушения
Создание зазора для укладки теплоизоляции, проводки, коммуникаций и т.п.	Утепление фасадов следует производить снаружи, и для укладки утеплителя между деревянной стеной и финишным покрытием необходимо обеспечить зазор. Также зазор необходим для скрытой прокладки водопроводных труб, электропроводки и прочих коммуникаций

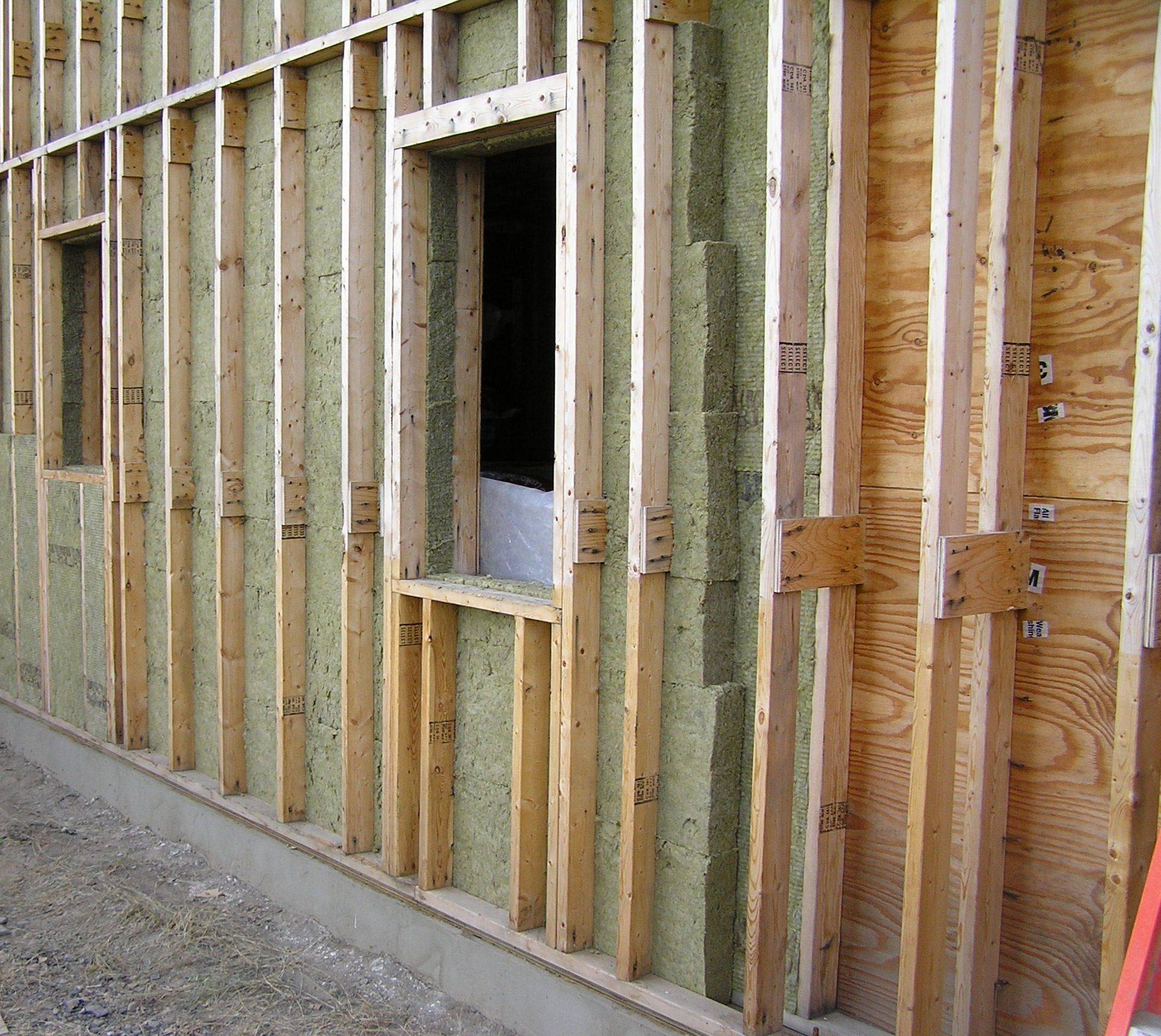

Между брусками можно уложить плиты утеплителя.

Важно!
Также не следует сбрасывать со счетов косвенные выгоды от монтажа каркасов.
Например, обрешетка укрепляет слабые перегородки, кровли или стены для беседки.

Сфера применения

Отделка фасада виниловым сайдингом.

Технология обрешетки применяется очень широко.

Вот наиболее показательные области, где использование такой основы носит систематический характер:

• Облицовка фасадов. Сегодня очень широко применяются различные фасадные конструкции и технологии, такие, как вентилируемый фасад, сайдинг, блокхауз, вагонка и прочие виды навесных конструкций;
• Внутренняя отделка. Часто стены внутренних помещений выравнивают под монтаж гипсокартона, ПВХ-панелей, сайдинга и прочих отделочных материалов с помощью обрешетки;
• Кровельные работы. Практически ни одна кровля не обходится без монтажа планок для крепления кровельных покрытий;
• Лаги пола также можно считать примером обрешетки, так как они выполняют те же функции – выравнивают напольную деревянную поверхность, обеспечивают необходимые условия для крепления обшивки, распределяют нагрузки;
• Теплоизоляционные работы. Практически любой утеплитель нуждается в защитном покрытии, однако монтаж такого покрытия на саму изоляцию невозможен. Здесь на помощь приходит каркас из реек;
• Подвесные потолки также всегда требуют обустройства несущих каркасов.

Крепление профлиста к деревянной обрешетке с помощью саморезов.

Важно!
Каркасы могут быть не только деревянными, широко применяется оцинкованный профиль и пластик.
При этом дерево остается наиболее популярным материалом из-за относительной дешевизны.

Преимущества и недостатки

Обрешетка под утеплитель снаружи деревянного дома из бруса 50х30 мм.

Применение древесины хоть и пользуется высокой популярностью, но, тем не менее, имеет ряд характерных недостатков (впрочем, как и преимуществ). Перед использованием этого материала следует их знать и учитывать.

Для начала перечислим преимущества:

• Доступность пиломатериала, низкая цена по сравнению с металлическими или пластиковыми аналогами;
• Простота обработки бруса. С помощью простейшего инструмента можно нарезать, подогнать, нарастить и зафиксировать деревянные планки на любой поверхности;
• Для сооружения каркаса применяют однотипные детали, что упрощает и ускоряет процесс строительства;
• Небольшой вес каркаса не создает критических нагрузок для стен и конструкций;
• Древесина – полностью безопасный натуральный материал.

Обшивка деревянных стен гипсокартоном.

А вот недостатки древесины:

• Склонность к деформациям при изменении влажности;
• Боязнь древоточцев, плесневых грибов и прочих паразитов;
• Склонность к гниению под воздействием бактерий;
• Низкая несущая способность по сравнению с металлом;
• Способность поддерживать горение;
• Сравнительно короткий срок эксплуатации.

Обрешетка под блокхауз.

Важно!
Обработка досок специальными составами – антисептиками, антипиренами, морилками, фунгицидами в значительной степени минимизирует перечисленные минусы и продлевает срок службы изделий.

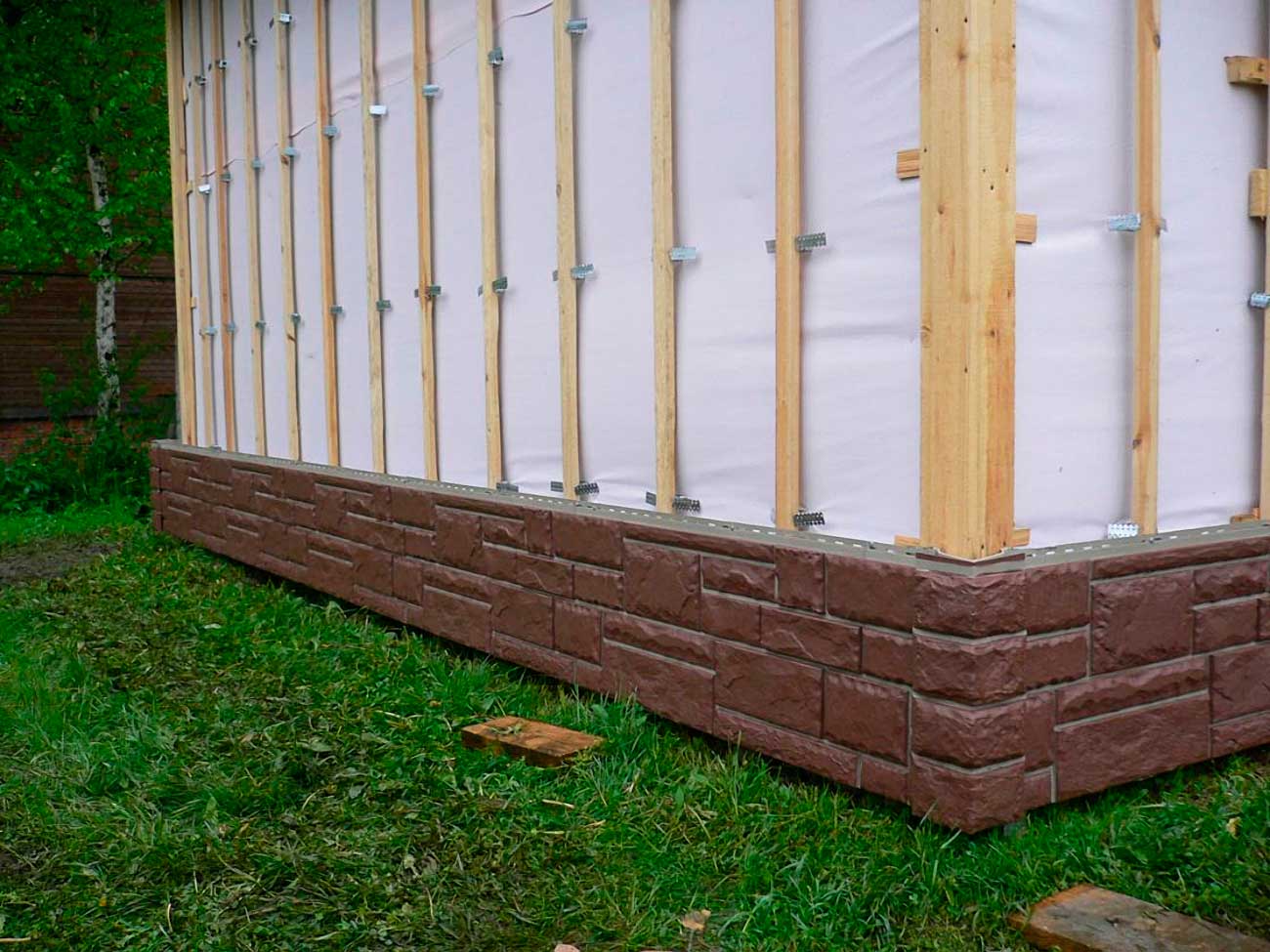

Монтаж обрешетки под сайдинг

Рассмотрим монтаж конструкции на практике.

Для примера рассмотрим, как производится монтаж каркаса под сайдинг своими руками:

1. Стены освобождают от выступающих элементов, наружной проводки, канализационных труб и т.д. Поверхность очищают от пыли и грязи, ремонтируют изъяны и трещины;

Со стены снимают все лишнее и приводят ее в порядок.

2. Сначала устанавливают крайние планки вдоль углов стены. Предварительно отмечают линии с помощью отвеса, затем крепят бруски дюбелями и саморезами с шагом 40 – 50 см. Толщина брусьев должна быть одинаковой как по всей их длине, так и между собой, так как они будут маяками;

Сначала крепят крайние бруски с помощью дюбелей и саморезов.

3. Между крайними планками натягивают нить, подложив под нее монету или шуруп для создания небольшого зазора. Предварительно точность монтажа проверяют уровнем. Нить должна быть снизу, сверху и посередине;

Натягиваются нити-маячки.

4. Далее монтируют промежуточные планки с шагом 40 – 60 см. Если в регионе повышенные ветровые нагрузки – шаг уменьшают. Рейки выставляют строго по ниткам, выравнивая с помощью подкладок из фанеры, щепы или клиньев;

Набивают промежуточные рейки.

5. Обрешетка должна быть установлена по периметру дверных и оконных проемов, выступающих элементов для фиксации краев панелей сайдинга.

Оконные проемы должны быть обиты по периметру.

Важно!
Для создания больших зазоров применяют двойную обрешетку, кронштейны и подвесы.
Влажность древесины должна быть не более 14%.

Вывод

Деревянная обрешетка под панели ПВХ, сайдинг, навесной фасад, кровельное покрытие – это весьма распространенная технология монтажа конструкций. Видео в этой статье поможет понять некоторые нюансы и особенности работ по обустройству обрешетки.
