Обвязка насосной станции

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Обвязка насосной станции.

Насосные станции могут работать в нескольких направлениях:

— Подача воды из скважины или колодца

— Подача воды из накопительной емкости

— Повышение давления в трубопроводе

Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.

Выбор места размещения

Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.

Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Более «продвинутую» схему, более пригодную для круглогодичного снабжения Вашего дома водой, мы предлагаем рассмотреть ниже:

Как Вы заметили, здесь предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Обвязка насосной станции своими руками. Схема подключения

Насосные станции могут работать в нескольких направлениях:

Подача воды из скважины или колодца

Подача воды из накопительной емкости

Повышение давления в трубопроводе

Выбор места размещения

Условия эксплуатации

Подключение насосной станции

Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

Предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.

Пуск насосной станции

Посмотреть насосные станции в Теплосим.ру ->

02.03.2019

Перейти к списку новостей
Продолжить

Обвязка насосов — схемы, особенности подключения

Устройство собственной водопроводной сети зачастую является единственным способом создания достойных условий для жизни в загородном доме. Необходимым условием для этого является наличие водоносной скважины или колодца.

Если вода есть, остается подать ее в дом и подключить к точкам забора.

В зависимости от глубины расположения зеркала воды можно использовать насос поверхностного или погружного типа.

Поверхностный насос работает только при глубине зеркала воды не более 8 метров. Для погружного насоса пределов практически нет. С помощью оборудования этого вида можно поднимать воду из скважин глубиной 300 и более метров.

Для обеспечения правильной работы насосного оборудование необходимо его грамотное с технической точки зрения, подключение к системе водоснабжения. Схемы обвязки скважинного и поверхностного насосов аналогичны, но имеют свои характерные особенности.

Обвязка погружного насоса

Для подключения насоса к системе водоснабжения необходимо следующее оборудование:

насос
трубы, по которым вода будет подаваться вода
крепежный трос, удерживающий насос в толще воды и не позволяющий ему утонуть
манометр
гидравлический бак
устройство защиты от запуска насоса на сухом ходу
оборудование для очистки воды (фильтр)

При подключении погружного насоса между ним и водопроводной трубой обязательно устанавливается обратный клапан, препятствующий сходу воды из системы водоснабжения в скважину при выключенном насосе.

Если диаметр выходного штуцера и водопроводной трубы не совпадают, для включения насоса используется переходной ниппель.

На следующем участке трубы устанавливается фильтр. После которого устанавливается реле давления и манометр, с помощью которых осуществляется включение насоса в работу при снижении уровня давления воды в системе водопровода ниже установленного значения.

Каждый элемент обвязки погружного насоса, по сути, является сложным узлом, выход которого из строя приведет к неисправности всей системы водоснабжения. Поэтому на каждом участке дополнительно монтируется запорная арматура, позволяющая не разбирать всю обвязку, а выполнять лишь локальный ремонт, отсоединяя нужный участок системы. Для этого лучше использовать краны типа американка.

Обвязка поверхностного насоса

Обвязка поверхностного насоса выполняется аналогично. Между подающей трубой и заборным штуцером насоса устанавливается обратный клапан, препятствующий сходу воды. Насос монтируется на устойчивое основание. Допускается его установка на промежуточном уровне между поверхностью земли и зеркалом воды. Для этого делается специальное углубление. В этом случае монтаж усложняется, но дополнительным бонусом становится возможность качать воду с большей глубины.

Вероятно, именно сложность обвязки поверхностного насоса стала причиной разработки насосных станций, применение которых в значительной мере упрощает монтажные работы.

Схема обвязки насосной станции

Насосная станция это система бесперебойного снабжения водой, включающая все необходимые элементы:

насос
систему автоматического контроля, состоящую из реле давления и манометра
фильтр
гидроаккумулятор
обратный клапан

Остается только подключить ее к источнику воды и к ее потребителям. Единственным недостатком комплекса насосной станции является малый объем гидроаккумулятора. Но с этой проблемой можно справиться, подключив дополнительно еще один мембранный бак.

Насосная станция также устанавливается на прочное основание и при необходимости может быть расположена ниже уровня земли.

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

емкость объемом не менее 30 л;
резиновая мембрана соответствующего диаметра;
реле давления;
манометр;
набор фитингов;
запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Схема подключения насосной станции для частного дома

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно в летнее время, то будет достаточно обычного насоса.

Но если семья большая и загородный дом остается жилым в течение всего года, то нужно спроектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит снабжать водой дом и участок быстро и без проблем. Как ее установить своими руками и подключить к скважине или колодцу читайте в этой статье.

Виды оборудования

Такие насосные агрегаты используют в тех случаях, когда подача воды идет от колодца или скважины.

Делятся на два типа:

автоматические;
самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Как правильно монтировать к колодцу или скважине

Схема подключения насосной станции. (Для увеличения нажмите)

Первое, что необходимо сделать – это определить, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для того чтобы подключить систему к колодцу или к скважине необходимо:

На поверхность необходимо прикрепить ножки станции. Делается это с помощью специального крепежного изделия – анкера.
Опустить шланг в скважину (колодец). Нужно быть осторожным и не опускать шланг до самого дна, чтобы при выкачивании воды в него не попадал различный мусор и грязь. Достаточно поднять его на один метр от дна скважины.
Необходима полиэтиленовая труба один конец, которой помещается в скважину или колодец. Но, прежде чем его опустить, необходимо на трубу прикрепить муфту (соединительный элемент). Чтобы труба была постоянно наполнена водой, нужно поставить обратный клапан, а затем фильтр.
Второй конец трубы, через заранее проложены траншеи, выводится непосредственно к водопроводу дома.

Примите к сведению: чтобы избежать ошибок при монтаже, перед прокладкой труб в траншеи желательно заранее просчитать длину трубы. Для этого нужно учитывать количество изгибов и толщину фундамента.

Подсоединение к водопроводу

Подключение насосной станции к водопроводу. (Для увеличения нажмите)

Как правило, насосную станцию подключают к водопроводу в том случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу нужно:

Водопроводную трубу в определенном месте необходимо разъединить.
Конец трубы, который идет от центральной магистрали присоединяется к накопительному баку.
Труба из бака соединяется со входом насоса, а труба, что соединена с его выходом, идет к трубе, что ведет к дому.
Прокладывают электрическую проводку.
Регулировка оборудования.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его главная цель – это предотвратить утечку.

Для того, чтобы система постоянно работала, она должна всегда быть заполнена водой. Обратный клапан предотвращает отток воды из системы, пропуская воду только в одном направлении.

Состоит такой элемент из пружины и запирающего элемента, которые располагаются в цилиндре. Как правило, такой элемент размещают или на участке перед станцией, или на входе всасывающей трубы. Наличие обратного клапана позволяет перед каждой работой станции не заполнять ее водой.

Устанавливать обратный клапан лучше в вертикальное положение (стрелка, что находится на корпусе, должна показывать вверх). Это позволит увеличить срок эксплуатации элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе работы на его стенках будут оседать загрязнения, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это присоединение насосного снабжения к трубопроводу и остальным компонентам.

Делается это следующим образом:

Установить систему на горизонтальную плоскость.
Станция соединяется с трубопроводом через виброизолятор. При работе системы он блокирует вибрацию.
Затем закрепляются запорные клапаны, которые позволяют отключать насос в случае ремонта.
Установка сетчатого фильтра на линии впитывания.
Для удобства пользования системой рекомендуют установить манометры.
Установка обратных клапанов.

Запуск

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Оцените статью:

Поделитесь с друзьями!

Смотрите также:

схемы установки, монтаж и подключение

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

Насос;
Гидроаккумулятор;
Блок автоматики;
Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

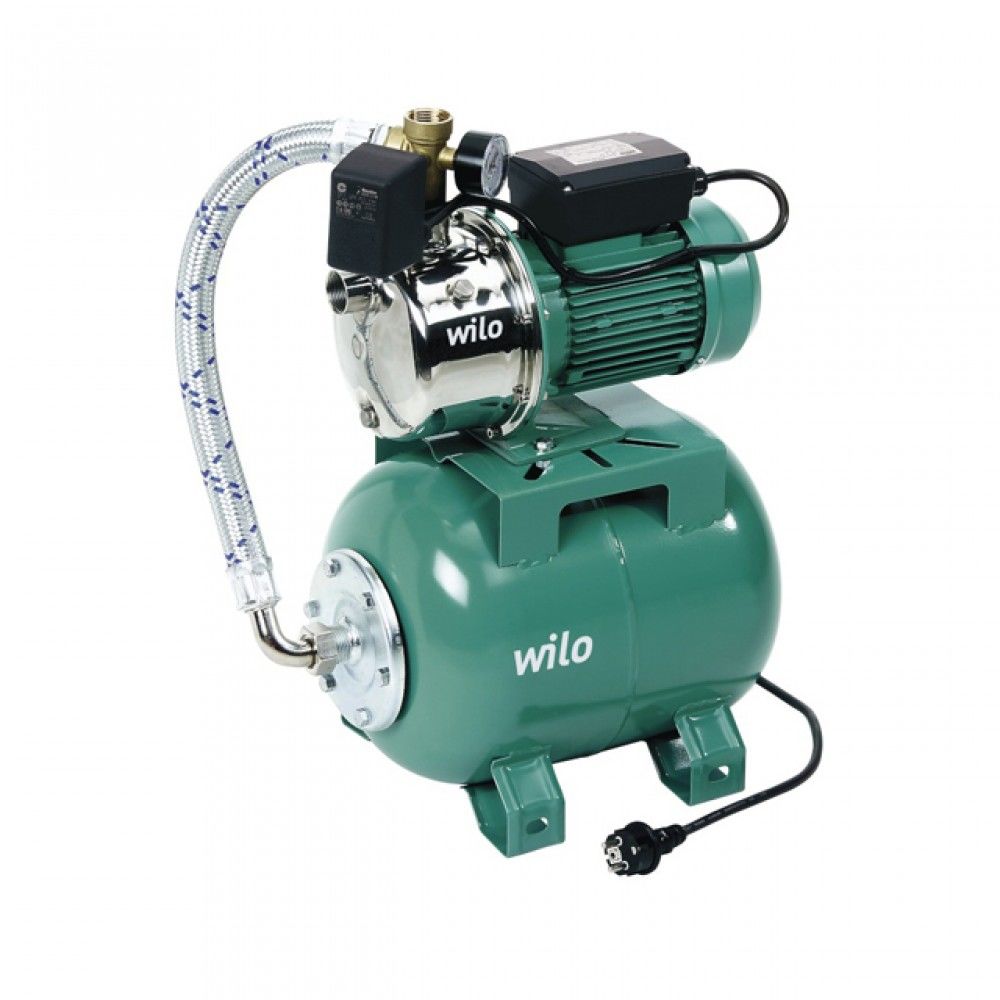

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

Повышает эффективность системы водоснабжения.
Повышает безопасность эксплуатации оборудования и трубопроводов.
Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
Поддерживает постоянное давление и стабильность напора воды.
Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
Возможность выбора места монтажа агрегата.
Имеет компактные габаритные размеры и небольшой вес.
Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
Место установки должно быть сухим и теплым, хорошо вентилируемым.
Оборудование не должно касаться стен.
Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это . Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть .

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

Насос подключают к электросети.
Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть .

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Что нужно знать, чтобы подключить насосную станцию любого типоразмера и уровня сложности?

Речь пойдет о промышленных станциях повышения давления, для хозяйственно-бытовых нужд, см. Рис. 1.

Рис. 1

Процедура подключения станции состоит из двух частей:

гидравлическая обвязка станции;

подключение и настройка системы управления и автоматики.

Чтобы подключить к сети трубопроводов насосную станцию любого типоразмера и уровня сложности нужно:

Плиту-основание насосной станции (или каждый насос в отдельности) установить на горизонтальную поверхность – фундамент. Готовые станции часто оснащены вибропоглощающими вставками. Если станция монтируется из отдельных компонентов прямо в помещении насосной, антивибрационные компенсаторы (катушки) нужно установить отдельно.

На обеих сторонах каждого насоса устанавливается запорная арматура, чтобы отключить его для проведения ремонта или регламентных работ. Собранные на общей плите-основании станции уже укомплектованы запорной арматурой.

На линии всасывания устанавливается сетчатый фильтр. Размеры этой детали могут быть весьма внушительными.

Рис. 2

В большинстве случаев на стороне всасывания и нагнетания устанавливается манометр, исключением могут быть небольшие станции, сразу укомплектованные блоком автоматического управления подключенным к реле или датчику давления.

В обязательном порядке на напорной стороне насосов устанавливаются обратные клапана, чтобы исключить обратный переток воды через выключенный насос.

Рис. 2

Чтобы снизить гидравлическое сопротивление старайтесь, чтобы всасывающие трубопроводы были как можно короче, по возможности прямыми или с минимальным числом поворотов. Если у вас большой диаметр трубопровода (200 мм и больше) и система работает с низким подпором, при ошибках подключения есть опасность образования воздушных мешков на всасывающей стороне. А чем грозит воздух в системе, мы подробно разбирали в статье: «Не все то кавитация, что шумит».

Рекомендации как монтировать трубопровод, чтобы избежать кавитации и воздушных пробок, вы найдете на Рис. 3.

Рис.3

Подключение к сети электропитания и автоматики

Подключение к электрической сети и настройка систем автоматики гораздо более индивидуальный процесс, чем гидравлическая обвязка. Чтобы понять принцип работы современных станций возьмем для примера систему автоматического управления двумя насосами, см. Рис. 4.

Рис. 4

Современный щит автоматического управления обеспечивает:

Автоматическое поддержание давления на напорной стороне. Путем периодических пусков/остановок нужного количества агрегатов или плавное регулирование благодаря частотному приводу.

Равномерный износ оборудования, благодаря посменному режиму работы основного и резервного агрегата — неделя через неделю или как запрограммируете.

АВР – автоматический ввод резерва – включение второго насоса, если первый (основной) вышел из строя.

Защита по сухому ходу – реле давления не даст включиться насосу без воды на стороне всасывания, пока давление не достигнет минимально допустимого уровня.

Защита электродвигателя от перегрева, перегрузки, короткого замыкания, перекоса фаз.

Если в данный момент вам нужна консультация по подбору оборудования для насосной станции или анализ и оптимизация существующего проекта, звоните и присылайте исходные данные. И вы получите консультацию квалифицированного инженера, а также предложения и расчеты в письменном виде. Наш технический отдел всегда к вашим услугам.

насосных станций в системе водоснабжения

🕑 Время чтения: 1 минута

Насосная станция используется в системе распределения воды для эффективной и надежной транспортировки и распределения воды с одного участка на другой. На станции вода закачивается в систему, а давление регулируется в зависимости от уклона. Такое расположение сделано для компенсации разницы в уровнях воды под действием силы тяжести.

Устройства насосной станции способны подавать воду в каналы, обеспечивать оборотную воду в очистных сооружениях и отводить воду из низин.Капитальные затраты на эксплуатацию насосной станции высоки, а для работы насосов требуется огромное количество электроэнергии. Таким образом, становится очень важным обеспечить окончательную разработку наиболее осуществимого проекта на этапе планирования, уделяя должное внимание эффективности насосов и техническому обслуживанию.

1. Площадка насосной станции

Местоположение насосной станции в первую очередь зависит от местоположения источника воды и места ее подачи. В дополнение к этому следует учитывать следующие факторы:

Место расположения насосной станции должно быть удалено от любых источников загрязнения и засорения.
Высота участка должна быть выше, чем самый высокий уровень паводка реки или источника воды.
Если источником является река, место расположения насосной станции должно быть таким, чтобы оборудование могло забирать воду, достаточную для удовлетворения пикового спроса в самое загруженное время дня. Это требует исчерпывающего исследования таких параметров, как изменение русла реки, сток в засушливую погоду и т. Д.
Участок должен допускать расширение и рост в будущем.
Возможность и риски возникновения пожара для объекта должны быть минимальными.
Следует учитывать близость расположения к ближайшей электростанции, железнодорожной станции и т. Д.

Помещения насосной станции должны быть чистыми и ухоженными. Установка должна быть спроектирована таким образом, чтобы обеспечивать надлежащую вентиляцию и освещение. Двигатель и насосные агрегаты необходимо разложить так, чтобы было достаточно места для работы, технического обслуживания, ремонта и очистки.

Рисунок-1: Схема насосной станции

2. Настройка насосов

Уровень насосов в насосной станции может быть как выше колодца отстойника, так и ниже него.В последнем случае при заливке не возникнет никаких трудностей, но насосы следует разместить в соседней сухой яме. Затем его можно подключить к общему всасывающему трубопроводу с помощью шлюзовых клапанов.

Этот тип установки легко обеспечивает положительную высоту всасывания и служит дополнительным преимуществом для центробежных насосов (если они используются). Электродвигатели и машины следует размещать в сухом месте на возвышенности.

В случае, если насосы должны быть размещены над колодцем отстойника, высота над уровнем моря зависит от высоты всасывания насоса и таких факторов, как атмосферное давление, скорость воды во всасывающих трубах, потери и т. Д.Высота обычно ограничена 5 метрами.

Всасывающий трубопровод должен быть как можно короче, чтобы избежать потерь, а участок от нижнего клапана до насоса должен иметь наклон вверх, чтобы избежать образования воздушных карманов. Электродвигатели (приводные машины) могут быть размещены на той же высоте, что и насосы.

3. Трубопроводы и клапаны

Компоновку обычной насосной станции можно увидеть на Рисунке 1. Обычно поставляются чугунные трубы с фланцевыми соединениями.Скорость воды в трубе варьируется примерно от 0,6 до 1,2 м / с.

В системе используется несколько клапанов:

3.1 Задвижки или шлюзовые клапаны

Шлюзовые клапаны предусмотрены на стороне всасывания и на стороне нагнетания.

3.2 Обратный клапан

Обратный клапан устанавливается между насосом и задвижкой на стороне нагнетания.

3.3 Воздушный клапан и предохранительный клапан

Воздушный клапан и предохранительный клапан должны быть расположены на стороне нагнетания.

4. Определение размеров блоков и резервная мощность

Практически не всегда насосная станция работает на максимальной мощности. Эффективность варьируется в зависимости от нагрузки на насосный агрегат, и, таким образом, обычная практика проектирует станцию так, чтобы некоторые агрегаты насоса могли работать на полную мощность все время. По этой причине два или более насоса устанавливаются как резервные. Такие атрибуты, как доступное хранилище, спрос и т. Д., Способствуют окончательному определению размера насоса.

Некоторые насосы могут соответствовать максимальным требованиям, в то время как другие могут удовлетворять минимальным требованиям. Резервная мощность всегда будет предоставлена для обработки поломок, ремонта и т. Д. Обычно от 33% до 50% резервной мощности предоставляется против пикового спроса, а 100% резервная мощность предоставляется против средней потребности на любой водонасосной станции.

Часто задаваемые вопросы

Что такое насосная станция?

Насосная станция используется для эффективной и надежной транспортировки и распределения воды с одного объекта на другой.

Какие типы клапанов используются на насосной станции?

Шлюзовые клапаны, обратные клапаны, воздушные клапаны и клапаны давления — это типы клапанов, используемых на насосной станции.

Что является основным фактором при выборе места расположения насосной станции?

Местоположение насосной станции в первую очередь зависит от расположения источника воды и места его подачи.

Подробнее

СРАВНЕНИЕ МЕЖДУ ЦЕНТРОБЕЖНЫМИ И РЕЦИПРОКТНЫМИ НАСОСАМИ

Какие важные типы принадлежностей для труб?

Поршневой насос

— компоненты, работа и применение

Знакомство с насосными станциями для систем водоснабжения

Знакомство с насосными станциями для систем водоснабжения

Дж.Пол Гайер, P.E., R.A., сотрудник ASCE, сотрудник AEI

Краткое содержание курса

1. ОБЩИЕ ПОЛОЖЕНИЯ
2. КОНСТРУКЦИЯ
3. НАСОСНОЕ ОБОРУДОВАНИЕ
4. ГИДРАВЛИКА
5. ПЛАН НАСОСНОЙ СТАНЦИИ
6. ЭКСПЛУАТАЦИОННАЯ ЭФФЕКТИВНОСТЬ

Этот курс включает в себя викторину с несколькими вариантами ответов в конце, которая предназначена для улучшения понимания материалов курса.

Обучение
Объектив

По завершении этого курса студент:

Узнайте об основных насосных станциях, расположенных вблизи водоочистных сооружений или хранилищ питьевой воды, которые подают воду в распределительную систему и перекачивают ее непосредственно в систему трубопроводов;
Изучить основу для определения потребности в потоке системы водоснабжения и распределения;
Узнайте о факторах, которые следует учитывать при анализе гидравлической сети для определения потребности в системе;
Изучите рекомендуемые максимальное, минимальное и остаточное давление в бордюре для системы распределения воды;
Узнайте о двух типах насосов, обычно используемых для перекачки питьевой воды;
Узнайте о кривых производительности насоса для нормального подъема, падения и крутого подъема; и
Изучите рекомендации по проектированию и компоновке подающего и напорного трубопроводов насоса.

Предполагается
Аудитория

Этот курс предназначен для инженеров-строителей и других специалистов по проектированию и строительству инфраструктуры, которые хотят узнать об основных технологиях, рекомендациях по проектированию, а также материалах и оборудовании, используемом при проектировании и строительстве систем снабжения и распределения питьевой воды для жилых, промышленных и коммерческих объектов. .

Пособие для участника

Этот курс познакомит инженеров и других специалистов с руководящими принципами и критериями проектирования высокоподъемных и подкачивающих насосных станций в системах распределения питьевой воды.

Курс
Введение

Этот курс познакомит вас с основными соображениями при проектировании и строительстве насосных станций для систем снабжения и распределения питьевой воды.

Об авторе курса

Пол Гайер — зарегистрированный инженер-механик, инженер-строитель, инженер противопожарной защиты и архитектор с более чем 35-летним опытом проектирования зданий и сопутствующей инфраструктуры. Еще 9 лет он был советником высшего звена Законодательного собрания Калифорнии по вопросам инфраструктуры и капитальных затрат.Он спроектировал и руководил проектированием сотен строительных проектов, требующих подготовки подробных рабочих чертежей и спецификаций для федеральных, государственных и местных государственных агентств и частных компаний. Он выпускник Стэнфордского университета и занимал многочисленные должности на национальном, региональном и местном уровнях в Американском обществе инженеров-строителей и Национальном обществе профессиональных инженеров.

Курс
Содержимое

Содержание курса содержится в следующем PDF-файле:

Знакомство с насосными станциями для систем водоснабжения

Пожалуйста, нажмите
подчеркнутый выше гипертекст для просмотра, загрузки или печати документа для вашего
изучение.Из-за большого размера файла мы рекомендуем сначала сохранить
файл на свой компьютер, щелкнув правой кнопкой мыши и выбрав «Сохранить цель
Как … «, а затем откройте файл в Adobe Acrobat Reader. Если у вас все еще есть
возникнут какие-либо трудности при загрузке или открытии этого файла, возможно, вам придется закрыть некоторые
приложения или перезагрузите компьютер, чтобы освободить память.

Краткое содержание курса

По завершении этого курса вы получите представление об основных принципах проектирования насосных станций для систем снабжения и распределения питьевой воды.

Викторина

Один раз
вы закончите изучать
выше содержания курса,
тебе надо
пройти викторину
для получения кредитов PDH .

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Материалы
содержащиеся в онлайн-курсе не являются заявлением или гарантией
со стороны Центра PDH или любого другого лица / организации, упомянутых здесь. Материалы
предназначены только для общей информации. Они не заменяют грамотного специалиста.
совет.Применение этой информации к конкретному проекту должно быть пересмотрено.
зарегистрированным архитектором и / или профессиональным инженером / геодезистом. Кто-нибудь делает
использование информации, изложенной в настоящем документе, делает это на свой страх и риск и предполагает
любую вытекающую из этого ответственность.

НАСОСЫ НАГНЕТАТЕЛЬНЫХ КОЛЛЕКЦИЙ И НАСОСНЫЕ ТРУБОПРОВОДЫ ДЛЯ ВОДОСНАБЖЕНИЯ [с ОБСУЖДЕНИЕМ] на JSTOR

Информация о журнале

Журнал AWWA публикует статьи о проблемах водного хозяйства, которые охватывают все виды деятельности и интересы AWWA.Он сообщает об инновациях, тенденциях, противоречиях и проблемах. Журнал AWWA также фокусируется на смежных темах, таких как планирование общественных работ, управление инфраструктурой, здоровье человека, защита окружающей среды, финансы и право. Журнал продолжает свою долгую историю публикации подробных и новаторских статей о защите надежности и отказоустойчивости наших водных систем, здоровья нашей окружающей среды и безопасности нашей воды.

Информация для издателя

Wiley — глобальный поставщик контента и решений для рабочих процессов с поддержкой контента в областях научных, технических, медицинских и научных исследований; профессиональное развитие; и образование.Наши основные направления деятельности выпускают научные, технические, медицинские и научные журналы, справочники, книги, услуги баз данных и рекламу; профессиональные книги, продукты по подписке, услуги по сертификации и обучению и онлайн-приложения; образовательный контент и услуги, включая интегрированные онлайн-ресурсы для преподавания и обучения для студентов и аспирантов, а также для учащихся на протяжении всей жизни. Основанная в 1807 году компания John Wiley & Sons, Inc. уже более 200 лет является ценным источником информации и понимания, помогая людям во всем мире удовлетворять их потребности и реализовывать их чаяния.Wiley опубликовал работы более 450 лауреатов Нобелевской премии во всех категориях: литература, экономика, физиология и медицина, физика, химия и мир.

Wiley поддерживает партнерские отношения со многими ведущими мировыми обществами и ежегодно издает более 1500 рецензируемых журналов и более 1500 новых книг в печатном виде и в Интернете, а также базы данных, основные справочные материалы и лабораторные протоколы по предметам STMS. Благодаря расширению предложения открытого доступа Wiley стремится к максимально широкому распространению и доступу к публикуемому контенту и поддерживает все устойчивые модели доступа.Наша онлайн-платформа, Wiley Online Library (wileyonlinelibrary.com), является одной из самых обширных в мире междисциплинарных коллекций онлайн-ресурсов, охватывающих жизнь, здоровье, социальные и физические науки и гуманитарные науки.

Оптимизация насосных систем при распределении питьевой воды

Вода жизненно важна для нашей повседневной жизни — для питья, стирки, выработки энергии и выращивания пищи, которую мы едим. Необходимость улучшения управления водными ресурсами и повышения устойчивости очевидна.По оценкам, к 2050 году Соединенному Королевству потребуется дополнительно 4 миллиарда литров воды в день для обеспечения устойчивости водопроводной сети. Тщательное управление сетью питьевой воды жизненно важно для эффективной доставки воды потребителям. В системе распределения питьевой воды есть важнейшие компоненты, и необходимо внимательно рассмотреть определенные факторы, такие как меняющийся спрос, доступное водоснабжение, экологическая устойчивость, финансовые последствия и возможность снижения затрат на энергию.Также существуют возможности для повышения производительности насосной системы, чтобы предотвратить утечки воды и снизить эксплуатационные расходы коммунальных предприятий.

Важнейшие компоненты

Насосная распределительная система питьевой воды состоит из пяти основных компонентов: гидравлических насосов, двигателей, трубопроводов, клапанов и конечного оборудования. Насосы доступны в широком диапазоне типов, размеров и материалов и классифицируются по двум основным категориям: поршневые насосы прямого вытеснения или центробежные насосы. Последний предлагает такие преимущества, как более низкая стоимость, простота использования, безопасность, меньшие затраты на техническое обслуживание, меньшее количество деталей и более длительный срок службы.Большинство насосов приводится в действие электродвигателями для муниципальных нужд. В особых случаях насосы могут приводиться в действие дизельными двигателями, чтобы они могли работать во время отключения электроэнергии.

Трубопровод, используемый для подачи воды к месту использования, является важным аспектом системы распределения перекачки питьевой воды. Потери на трение (когда вода, протекающая по трубе, теряет напор, давление или энергию в результате трения) — это одна из областей, которая может вызвать проблемы. Факторы, которые могут повлиять на потери на трение, включают диаметр трубы, шероховатость материала трубы, длину трубы, скорость потока и вязкость воды.Например, трубы большего размера сложнее прокладывать, но они имеют меньшее сопротивление потоку по сравнению с трубами меньшего размера, которые гораздо более гибки в прокладке, но могут иметь более высокое сопротивление и трение.

Есть пять основных компонентов насосной распределительной системы питьевой воды: гидравлические насосы, двигатели, трубопроводы, клапаны и конечное оборудование. Shutterstock

Еще одним важным компонентом насосной системы являются клапаны. Клапаны используются для регулирования потока (например, дроссельной заслонки или байпаса), для изоляции оборудования или для обеспечения движения воды только в одном направлении (проверка).При выборе подходящего клапана для конкретного проекта важно учитывать частоту срабатывания клапана (закрытие / открытие), а также надежность технологии, тенденцию к утечкам, простоту обслуживания и стоимость. Окончательное рассмотрение следует также уделить оборудованию конечного использования, такому как краны, резервуары и т. Д.

Повышение производительности насосной системы

Есть три области, которые дают возможность улучшить производительность системы.Начальный этап проектирования очень важен, включая выбор самого насоса. Далее, важно учитывать любые потребности в улучшении во время работы, и, наконец, есть возможности для улучшений при изменении системных требований.

Правильный выбор размеров насосов жизненно важен для предотвращения проблем и неэффективной работы. Хорошая практика выбора включает определение условий работы, оценку возможных будущих требований, определение технической и экономической пригодности решения и прогнозирование любых требований к системе или удаленному мониторингу.Во многих случаях размеры насосов подбираются в соответствии с требованиями к давлению и расходу в сети с учетом времени суток и времени года. В случае значительных отклонений дизайнеры обычно ориентируются на наихудшие сценарии. Важно отметить, что оценка системных требований должна проводиться с особой тщательностью и усердием. Следует также рассмотреть вопрос между одиночным насосом и установкой повышения давления. Вместо одного большого насоса в установке повышения давления используются насосы меньшего размера, которые экономят энергию в периоды низкой нагрузки.Можно настроить производительность в соответствии с требованиями системы.

Есть потенциальная экономия, которую можно получить за счет эффективных насосных систем. Оптимизация системы является решающим фактором, например, обеспечение того, чтобы все было правильно подобрано по размеру, клапаны были в хорошем рабочем состоянии и чтобы все было спроектировано эффективно с минимальными потерями на трение. Системы с большим количеством часов работы в год несут высокие эксплуатационные расходы и расходы на обслуживание. До 40 процентов потенциальной экономии в насосной системе может быть достигнуто за счет оборудования с более высоким КПД и использования частотно-регулируемого привода (ЧРП).Снижение скорости обеспечивает значительную экономию энергии при частичной нагрузке. Приводы с регулируемой частотой позволяют снизить затраты на электроэнергию на 55–75 процентов, а затраты на техническое обслуживание — на 20–35 процентов. Цель состоит в том, чтобы обеспечить максимальную эффективность насоса при работе с переменной скоростью.

Избегайте утечек и оптимизируйте насосную систему

Утечки воды и слабые места в трубах являются признаком того, что сеть питьевой воды может вскоре выйти из строя.Утечки снижают надежность водопроводной сети и, если их не обнаружить, могут привести к поломкам трубопровода в будущем. Другой важный момент заключается в том, что такие утечки вызывают значительную потерю ресурсов, как воды, так и энергии.

Как упоминалось ранее, слишком большой размер насоса может привести к утечкам. Завышение размеров насоса часто происходит из-за необходимости выдерживать пиковые нагрузки, но это приводит к более высоким счетам за электроэнергию, более высоким эксплуатационным расходам, более высокому износу всех компонентов системы, более высоким затратам на техническое обслуживание, меньшей надежности системы и более низкой эффективности работы.Неадекватный выбор, добавленный к другим дефектам установки и конструкции, может вызвать утечку в механических соединениях труб и насосной системы из-за неадекватной опоры, вибраций и проблем с клапанами. Кроме того, хорошо управляемая работа насоса с интеллектуальным частотно-регулируемым приводом снижает давление воды, когда потребность в воде ниже, и предотвращает гидравлическую нагрузку на стареющую инфраструктуру трубопроводов. Например, простой плавный пуск насосов исключает гидравлические удары в трубе, которые вызывают смещение стыков и ослабление материала стенки.Улучшение конфигурации трубопроводов может очень помочь. Один из лучших способов — определить правильный размер, минимизировать падение давления, выбрать компоненты с низкими потерями, сохранить как можно более прямолинейность труб и установить клапаны и оборудование в соответствии с участком трубопровода.

Дополнительные проблемы насосной системы включают неэффективную работу системы, чрезмерные требования к техническому обслуживанию, эрозию компонентов и кавитацию. Признаки слишком большого размера системы включают чрезмерный шум потока, сильно дросселированные клапаны управления потоком, интенсивное использование байпасных линий, частую замену подшипников и уплотнений и прерывистую работу насоса.Для устранения неисправностей используются частотно-регулируемые приводы, крыльчатка или обрезка крыльчатки меньшего размера или насосы меньшего размера.

Последняя мысль

Работая вместе, можно решить самые сложные проблемы с водой, потребности в энергии, потребности в мониторинге качества, производительность, эксплуатационные проблемы и вопросы безопасности. Решения должны быть энергоэффективными, надежными и соответствовать применимым нормам, стандартам и кодам. WW

Об авторе: Пол Виннетт (Paul Winnett) — генеральный менеджер по обслуживанию зданий и промышленности компании Xylem Water Solutions.Проработав в компании Xylem в сфере строительных услуг и промышленности более 30 лет, Виннетт обладает богатым опытом и знаниями в области настройки решений для приложений и конструкций, чтобы соответствовать последним тенденциям на этих рынках. Он обладает обширным опытом в области передовой практики в отношении крупномасштабных строительных и промышленных проектов, а также входил в состав различных британских комитетов по стандартам, чтобы помочь внедрить некоторые из этих передовых методов в современные стандарты.

(PDF) Планирование насосных станций для водораспределительных сетей в EPANET

246 Санда-Кармен Георгеску, Андрей-Мугур Георгеску

Приведенное выше сравнение показывает, что алгоритм, предложенный в разделе 5, на

лучше, чем классический, поскольку это снижает потребление энергии и стоимость.

СПРАВОЧНАЯ ИНФОРМАЦИЯ

[1]. Н. Трифунович, Введение в водораспределение в городах, Серия лекций ЮНЕСКО-ИГЕ,

Taylor & Francis / Balkema, Лондон, 2006

[2]. Санда-Кармен Георгеску, «HBMOA подала заявку на проектирование водораспределительной сети для города

с населением 50000 жителей», в U.P.B. Sci. Бюлл., Серия D, т. 74, нет. 1, 2012, стр. 91-102

[3]. К. Э. Лэнси и К. Авума, «Оптимальные операции насоса с учетом переключателей насосов», в журнале

Journal of Water Resources Planning and Management, vol.120, нет. 1, 1994, с. 17–35

[4]. Г. Ю., Р. С. Пауэлл и М. Дж. Х. Стерлинг, «Оптимизированное планирование работы насосов в системах распределения воды

», в J. Optimiz. Теория App., Т. 83, нет. 3, 1994, стр. 463–488

[5]. Г. Маккормик и Р. С. Пауэлл, «Оптимальное планирование работы насосов в системах водоснабжения с максимальными расходами

», в J. Water Res. Pl.-ASCE, т. 129, нет. 5, 2003, стр. 372-379

[6]. Санда-Кармен Георгеску и Р. Попа, «Применение алгоритма оптимизации спаривания медоносных пчел

для планирования работы насосных станций для подачи воды», в U.П. Б. Sci. Бюл., Серия Д,

т. 72, нет. 1, 2010, с. 77-84

[7]. Санда-Кармен Георгеску, Р. Попа и А.-М. Георгеску, “Планирование работы насосных станций для системы водоснабжения

с несколькими резервуарами”, в U.P.B. Sci. Бюлл., Серия D, т. 72, нет. 3,

2010, стр. 129-140

[8]. Д. Ф. Морейра и Хелена М. Рамос, «Оптимизация затрат на энергию в системе водоснабжения, пример

, исследование

», в J. Energy, vol. 2013, ID статьи 620698, 2013

[9].Санда-Кармен Георгеску и А.-М. Георгеску, «Применение HBMOA к графику откачки

станций для водораспределительной сети с несколькими резервуарами», в процедурах

Engineering, vol. 70, 2014, стр. 715-723

[10]. ЯВЛЯЮСЬ. Георгеску, Санда-Кармен Георгеску, Т. Петровичи и Магда Кульча, «Рабочие параметры насосных станций

при переменном спросе, определенные численно для водораспределительной сети

Орадя», в США. Sci.Bull., Series C, vol. 69 (4), 2007, стр. 643-650

[11]. М. Фельдман, «Аспекты энергоэффективности в системах водоснабжения», В сб. 5-я конференция специалистов по снижению потерь воды IWA

, Кейптаун, Южная Африка, 2009 г., стр. 85-89

[12]. ЯВЛЯЮСЬ. Джорджеску и Санда-Кармен Георгеску, Hidraulica reţelelor de conducte cu

EPANET (Гидравлические сети трубопроводов с EPANET), Printech, Бухарест, 2013

[13]. Л. Россман, Руководство пользователя EPANET 2, Агентство по охране окружающей среды США, EPA / 600 / R-

00/057, Цинциннати, Огайо, США, 2000

[14].***, Водоснабжение. Расчет объемов питьевой воды в городских и сельских районах,

Стандарт SR 1343-1: 2006, Румынская ассоциация стандартов (ASRO), 2006

[15]. ***, Приказ регулирующего органа в области энергетики в Румынии, М. Оф., Часть I, нет. 378/2013.

Вода и канализация — Cities: Skylines Wiki

Эта статья проверена для актуальной версии игры (1.13).

Информационный обзор Водопровод и канализация . Водонасосные станции выделены синим цветом (слева), очистные сооружения — зеленым, а зона воздействия труб — голубым.

Вашим гражданам и городским службам нужна свежая вода и способ избавиться от сточных вод, чтобы оставаться здоровыми и нормально функционировать.

Водопроводная сеть и область, покрытая трубопроводом (заштрихована голубым цветом), можно увидеть в окне информации о воде. В этом информационном окне также будет отображаться цветовая кодировка зданий в зависимости от наличия у них достаточного водоснабжения, выделяя пробелы в городской сети. Возможно наличие нескольких неподключенных сетей водоснабжения, каждая со своими насосами и выходами. Однако на большинстве карт это редко бывает оптимальной стратегией.

Если водоснабжение или канализация недостаточны для удовлетворения спроса, здания, расположенные дальше всего от водопровода, будут первыми, кто потеряет обслуживание. Здания будут терпеть неадекватное водоснабжение и / или канализацию только в течение короткого времени, прежде чем станут покинутыми. В отличие от большинства других хозяйственных построек, в водохозяйственных зданиях нет граждан.

Водопроводная сеть [править]

Supply [править]

Есть два типа зданий водоснабжения: водонапорные башни и водонасосные станции.Постройте эти сооружения, чтобы обеспечить ваш город пресной водой. Водонасосные станции необходимо строить рядом с источником воды, например, рекой. Рекомендуется обратить внимание на направление движения воды. Вы хотите разместить вашу насосную станцию перед канализационными стоками, чтобы они не подвергались загрязнению водой. Водонапорные башни могут быть построены в любом месте на суше, но вы должны убедиться, что рядом с водонапорной башней нет загрязнения почвы, иначе ваш водопровод будет загрязнен, и граждане заболеют.Эти производители воды должны быть подключены к вашему городу водопроводом.

Распределение

[править]

После возведения здания водоснабжения необходимо проложить водопроводные трубы для транспортировки воды в ваш город и обратно к канализационным стокам. Водопроводные трубы должны быть непрерывными и подключаться непосредственно к зданиям водоснабжения и водоотведения, но в противном случае здания должны находиться в радиусе 11 ячеек от работающих труб, чтобы обеспечить их поставку.

Водопроводные трубы строятся с самого начала игры и проложены под землей линейными участками.Их строительство стоит 20 фунтов стерлингов за ячейку и 0,08 фунта стерлингов в неделю на обслуживание. Сети труб должны быть непрерывными, чтобы функционировать. Водопроводные трубы не мешают другим подземным сооружениям (например, автомобильным / метро / железнодорожным туннелям). Трубопроводы, устанавливаемые пользователем, работают как с пресной водой, так и со сточными водами, нет необходимости планировать отдельные сети. Водопроводные трубы могут быть повреждены стихийными бедствиями, такими как землетрясения и метеоры.

Каналы и набережные [править]

Основная статья: Landscaping_and_Disasters # Water_structures

Каналы и набережные используются для изменения формы воды вокруг города.Помимо больших водоемов, паромы также могут путешествовать по каналам, которые по умолчанию содержат «Паромные пути».

Удаление сточных вод [править]

См. Также: Загрязнение # Загрязнение воды

Не только вашим гражданам нужна вода, но им также нужен способ справиться со сточными водами. Сливные трубы и водоочистные сооружения должны быть размещены на береговой линии и подключены к водопроводной сети. Дренажные трубы просто сбрасывают неочищенные сточные воды в воду и могут быстро вызвать массовое загрязнение воды.Водоочистные сооружения обрабатывают сточные воды перед сбросом воды и могут устранить большую часть загрязнения. «Эко» версии от «Зеленых городов» работают по тому же принципу, но с пониженным уровнем выбросов загрязняющих веществ. Желательно разместить очистные сооружения ниже по потоку от зданий водоснабжения, чтобы предотвратить случайное загрязнение водопровода.

Станции очистки внутренних вод не требуют опорожнения водоема. Они обрабатывают сточные воды и сбрасывают их под землю, вызывая некоторое загрязнение почвы, поэтому не размещайте их рядом с водонапорными башнями.Их можно использовать в любом городе, но может потребоваться там, где на карте мало или совсем нет водоемов.

Служебные здания [править]

90 412 100 000

Дом	разблокирован	Стоимость (₡)	Содержание (₡ / неделя)	Загрязнение	NoisePollution	Вода (м ³ / неделя)	Электричество (кВт)	Размер (ячеек)	DLC	Заметки
Водонасосная станция	Начало	2,500	240	0	25	0	240	3 × 5	—	Пропускная способность: 120 000 м3 ³ / неделя Не требует подъездной дороги.Не помещайте в загрязненную воду, иначе вода будет загрязнена.
Водонапорная башня	Начало	3 500	240	0	25	0	240	2 × 2	—	Пропускная способность: 60 000 м 3 ³ / неделя Не требует подъездной дороги. Не размещать на загрязненной земле, иначе будет загрязнена вода.
Большая водонапорная башня	Большой город	9 000	720	0	25	0	320	3 × 3		Вместимость: 160 000 м ³ / неделя Не требует подъездной дороги.Не размещайте на загрязненной земле, иначе будет загрязнена вода.
Резервуар Резервуар	Boom Town	25 000	720	0	0	0	480	5 × 12		Резервуары для воды заполняются при избыточном производстве и сбрасывают воду, если производительность низкая. Вместимость хранилища: 600000 м3 ³ Производительность: 120 000 м3 ³ / неделя
Выход пресной воды	Tiny Town	2,500	320	0	10	0	240	1 × 3		Пропускная способность: 24000 м ³ / неделя Не требует подъездной дороги.
Водосточная труба	Начало	2,500	320	0	10	0	240	2 × 7	—	Пропускная способность: 120 000 м 3 ³ в неделю Не требует подъездной дороги.
Выход воды Eco	Начало	4 000	480	0	10	0	480	2 × 7		Пропускная способность: 60 000 м 3 ³ / неделя Объем выбросов снижен.Не требует подъездной дороги.
Станция очистки воды	Большой город	15 000	640	0	15	0	480	8 × 9	—	Пропускная способность: 160 000 м 3 ³ / неделя Объем выбросов снижен на 85% Не требует подъездной дороги.
Эко водоочистные сооружения	Столица	25 000	560	0	15	0	1,280	8 × 9		Пропускная способность: 160 000 м 3 ³ / неделя Объем выбросов снижен на 94%.Не требует подъездной дороги.
Станция очистки внутренних вод	Начало	2,500	320	100	10	0	240	5 × 7		Емкость дренажа: 120 000 м3 ³ / неделя Вызывает загрязнение почвы. Не требует слива воды в водоем.
Eco Внутренние водоочистные сооружения	Начало	4 000	480	45	10	0	480	5 × 7		Емкость дренажа: 60 000 м 3 ³ / неделя Вызывает загрязнение почвы.Не требует для опорожнения водоема.
Усовершенствованная установка очистки внутренних вод	Большой город	15 000	640	20	15	0	480	10 × 9		Пропускная способность: 160 000 м3 ³ / неделя Вызывает загрязнение почвы. Не требует слива воды.
Eco Advanced Внутренняя водоочистная станция	Столица	25 000	560	7	15	0	1,280	10 × 9		Емкость дренажа: 160 000 м 3 ³ / неделя Вызывает загрязнение почвы.Не требует для опорожнения водоема.
Насосная служба	Busy Town	1,600	0	40	0	1,440	8 × 14		Вакуумные автоцистерны всасывают паводковую воду и опорожняют ее в насосной службе. Отводится через канализацию Вместимость хранилища: 1000000 м3 ³ Вместимость машины: 10

Инженерная школа [править]

Строительство инженерной школы Уникальное здание факультета на территории кампуса торговой школы приведет к сокращению потребления воды и сточных вод в городе.

Системы отопления [править]

Отопление было введено в Cities: Skylines с выпуском DLC Snowfall. Жители города будут использовать отопление, чтобы противодействовать воздействию холода. Подход по умолчанию заключается в увеличении потребления электроэнергии во время похолодания, однако, если есть городское отопление, оно будет использоваться вместо него. Система отопления интегрирована в систему водоснабжения, и трубы могут быть модернизированы или понижены между ними.

Отопительные трубы строятся начиная с Бум-таун и проложены под землей линейными участками.Их строительство стоит 100 фунтов стерлингов за ячейку и 0,20 фунта стерлингов в неделю на обслуживание. Сети труб должны быть непрерывными, чтобы функционировать. Как и водопроводные трубы, трубы отопления не мешают другим подземным сооружениям (туннелям, метро и т. Д.).

Служебные здания [править]

90 412 55 000

Дом	разблокирован	Стоимость (₡)	Содержание (₡ / неделя)	Загрязнение	NoisePollution	Вода (м ³ / неделя)	Электричество (кВт)	Размер (ячеек)	DLC	Заметки
Геотермальная теплоцентраль	Boom Town	480	0	75	160	160	9 × 15		Тепловая мощность: 80 МВт (0.6 / плитка, 6 ₡ / МВт)
Котельная	Boom Town	60 000	640	35	75	80	320	6 × 4		Тепловая мощность: 120 МВт (5,3 / плитку, 5,3 / МВт)

Водоснабжение для систем искусственного оснежения

Чтобы гарантировать бесперебойную работу оснежения, трубы для водоснабжения также должны удовлетворять самым строгим требованиям .Система ALPINAL , разработанная TechnoAlpin, представляет собой линейку труб, соединений и фитингов, покрывающих все требования к системе трубопроводов оснежения до максимального рабочего давления PFA 100 бар.

Компоненты системы Alpinal изготовлены из высокопрочного чугуна , который особенно подходит для использования в труднопроходимой альпийской местности благодаря своей прочности, долговечности и способности выдерживать рабочее давление. Особые свойства систем ALPINAL позволяют легко устанавливать их на строительной площадке и в любых погодных условиях .Нет необходимости в каких-либо сварочных работах из-за универсальности муфт и систем соединения.

Использование чугунных труб с фрикционным замком ALPINAL означает, что бетонные упорные блоки больше не требуются. Трубы имеют высокую несущую способность конструкции , , остаются прочно в положении и по своей природе стабильны , и они могут поглощать продольные или поперечные силы сдвига через гибкое ограниченное раструбное соединение .В зависимости от жесткости грунта трубы из высокопрочного чугуна могут использоваться с тонкими слоями очень высотой всего 30 см вплоть до насыпей до 50 м, а также они могут выдерживать большие транспортные нагрузки 60 т. брутто (SLW60).

Обвязка насосной станции

Обвязка насосной станции своими руками. Схема подключения

Выбор места размещения

Условия эксплуатации

Подключение насосной станции

Пуск насосной станции

Обвязка насосов — схемы, особенности подключения

Обвязка погружного насоса

Обвязка поверхностного насоса

Схема обвязки насосной станции

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Для чего в автономной системе водоснабжения нужна насосная станция

Конструктивные особенности насосной установки

С чего начать

Выбираем место для установки

Как осуществляется процесс сборки

Рекомендации по установке

Какие элементы насосной станции можно изготовить самостоятельно

Схема подключения насосной станции для частного дома

Виды оборудования

Как правильно монтировать к колодцу или скважине

Подсоединение к водопроводу

Обратный клапан

Правильная обвязка

Запуск

схемы установки, монтаж и подключение

Назначение и устройство насосной станции

Виды применяемых насосов

Модели с внутренним эжектором

Модели с внешним эжектором

Погружной тип насосов

Устройство и принцип работы гидроаккумулятора

Блок управления насосной станцией

Преимущества применения насосной станции

Технология монтажа насосной установки

Шаг #1 – выбор места расположения

Вариант #1 – в доме

Вариант #2 – в подвале

Вариант #3 – в колодце

Вариант #4 – в кессоне

Вариант #5 – в отдельном сооружении или пристройке

Шаг #2 – проведение подготовительных работ

Шаг #3 – сборка водозаборного узла

Шаг #4 – монтаж поверхностных элементов станции

Шаг #5 – первый запуск станции

Основные правила эксплуатации

Выводы и полезное видео по теме

Что нужно знать, чтобы подключить насосную станцию любого типоразмера и уровня сложности?

Чтобы подключить к сети трубопроводов насосную станцию любого типоразмера и уровня сложности нужно:

Подключение к сети электропитания и автоматики

насосных станций в системе водоснабжения

1. Площадка насосной станции

2. Настройка насосов

3. Трубопроводы и клапаны

3.1 Задвижки или шлюзовые клапаны

3.2 Обратный клапан

3.3 Воздушный клапан и предохранительный клапан

4. Определение размеров блоков и резервная мощность

Часто задаваемые вопросы

Знакомство с насосными станциями для систем водоснабжения

НАСОСЫ НАГНЕТАТЕЛЬНЫХ КОЛЛЕКЦИЙ И НАСОСНЫЕ ТРУБОПРОВОДЫ ДЛЯ ВОДОСНАБЖЕНИЯ [с ОБСУЖДЕНИЕМ] на JSTOR

Оптимизация насосных систем при распределении питьевой воды

Важнейшие компоненты

Повышение производительности насосной системы

Избегайте утечек и оптимизируйте насосную систему

Последняя мысль

(PDF) Планирование насосных станций для водораспределительных сетей в EPANET

Вода и канализация — Cities: Skylines Wiki

Водопроводная сеть [править]

Supply [править]

[править]

Каналы и набережные [править]

Удаление сточных вод [править]

Служебные здания [править]

Инженерная школа [править]

Системы отопления [править]

Служебные здания [править]

Водоснабжение для систем искусственного оснежения

Добавить комментарий Отменить ответ
