Одноконтурный или двухконтурный котел какой выбрать: Одноконтурный или двухконтурный газовый котел

Содержание

Одноконтурные и двухконтурные котлы, что выбрать

Содержание:

Одноконтурные отопительные котлы

Двухконтурные котлы

Как подобрать котел соответствующей мощности

Производители котлов – какая модель лучше?

Итальянские отопительные котлы

Корейские отопительные котлы

На что обращать внимание при покупке котлоагрегата

Не зависеть от качества центрального отопления и горячего водоснабжения достаточно просто. Стоит только установить котел у себя дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления в целях безопасности может быть запрещена, в зависимости от этажности, то в одноэтажных коттеджах и частных домах, это лучшее решение проблемы отопления и горячей воды.

Главное в системе автономного отопления — это конечно котел. Их существует несколько видов. В качестве топлива они используют как традиционное топливо — газ и каменный уголь, так и альтернативное топливо — щепу и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

Одноконтурные отопительные котлы

Одноконтурный котел прежде всего работает на отопление помещений и создания в них комфортной температуры. Как видно по названию, через котел проходит один контур теплоносителя. При желании к источнику тепла можно присоединить теплообменный аппарат для подогрева воды. Принцип работы одноконтурного котла предельно прост. В топку поступает топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Циркуляция теплоносителя по отопительному контуру происходит или за счет разницы температур или при помощи циркуляционного насоса. Для качественного обогрева помещений циркуляция воды в контуре должна быть постоянной.

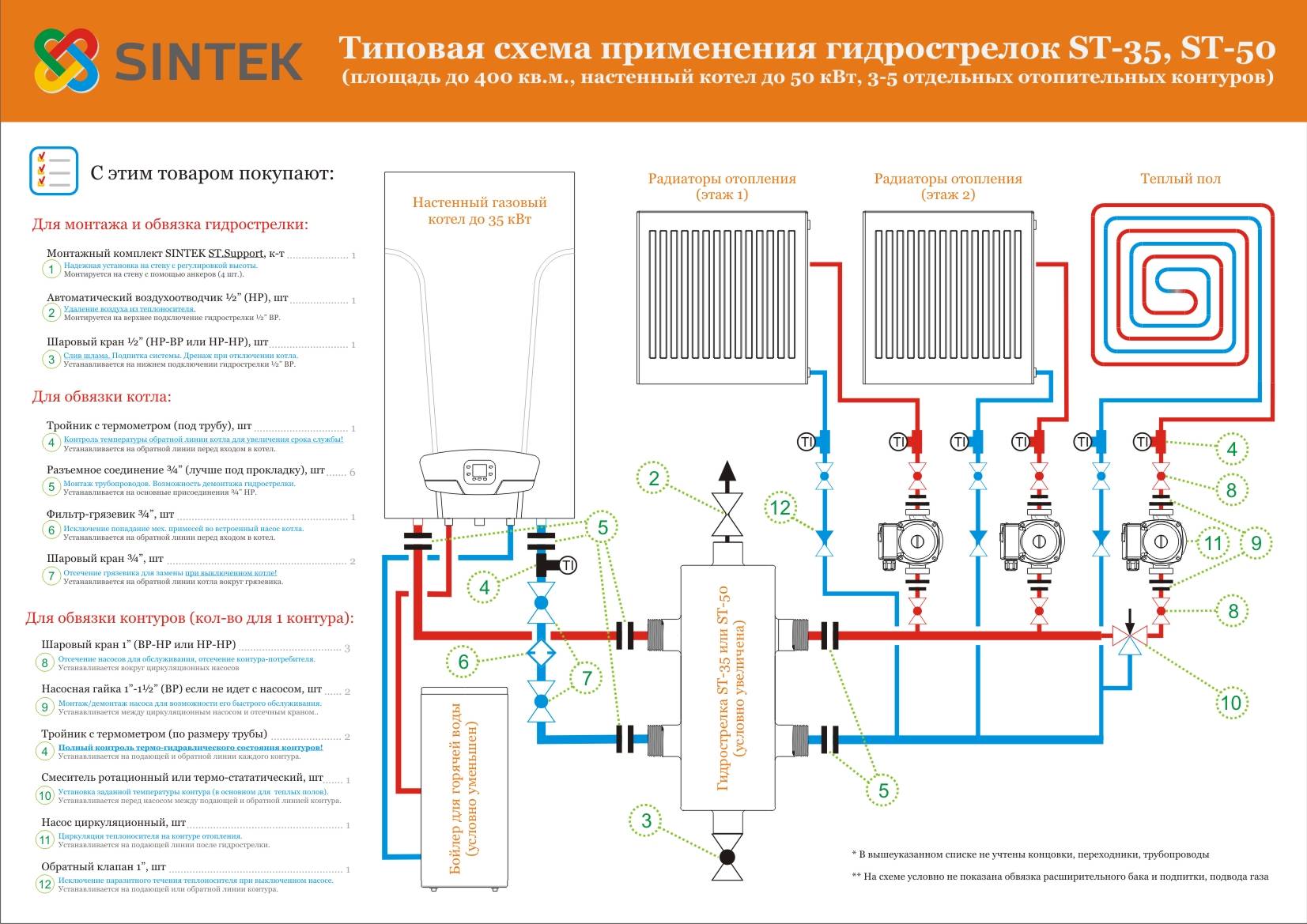

одноконтурный котел с подключенным бойлером, горячая вода поступает из бойлера

Что касается подключения дополнительного контура нагрева, который находится вне котла, то его не составит труда подключить. Но есть ли выгода в этом? Все дело в том, что подсоединение бойлера для нагрева воды сделает работу котла не стабильной. Это связано тем, что количество тепла, необходимое на подогрев воды не постоянно в течении суток. Максимальный водоразбор приходится на утренние и вечерние часы. Котел нужно перестраивать и подавать на горелку большее количество топлива. После прекращения потребления котел остается работать только на систему отопления. Такая работа одноконтурного котла не будет экономичной и приведет к перерасходу топлива.

Преимущества одноконтурного котла:

  • Такие котлы оснащены автоматической системой безопасности. Именно она позволяет выбрать оптимальный режим работы оборудования и расход топлива.
  • На базе одноконтурных котлов можно создавать разнообразные системы отопления с различно разводкой по помещениям. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
  • В новых моделях одноконтурных котлов встроены датчики погодного регулирования. Это значит, что от температуры наружного воздуха происходит регулирование подачи топлива на горелку, а следовательно уменьшение или увеличение температуры в подающем трубопроводе.
  • Простота конструкции делает модели одноконтурных котлов весьма надежными и легкими у управлении и регулировании.

Двухконтурные котлы

Если жить без горячей воды не входит в планы, то стоит подумать над приобретением двухконтурного котла. Он отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для подогрева воды. В зависимости от мощности котла можно организовать нагрев воды и подачи ее на две водоразборные точки одновременно. Чтобы минимизировать остывания воды по пути к точкам разбора, котел желательно располагать ближе к ним.

Есть две разновидности двухконтурных котлов: с одним или двумя теплообменниками. В первом случае через теплообменник проходит теплоноситель на нужды отопления. При необходимости нагрева холодной воды, подача теплоносителя на теплообменник перекрывается, а открывается подача холодной воды на подогрев. Это не очень удобно, особенно в холодное время года.

Большей популярностью пользуются котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике происходит нагрев отопительной воды, а другом нагрев холодной на нужды горячего водоснабжения. Современные двухконтурные котлы оснащены стальными подогревателями, которые нагревают воду за короткий промежуток времени.

двухконтруный котел, горячая вода поступает из котла

Преимущества двухконтурного котла:

  • Покупка такого котла будет стоить дешевле комплекта состоящего из одноконтурного котла и бойлера.
  • Котел достаточно компактен.
  • Вода не набирается в накопительный бак, а нагревается именно то количество воды, которое необходимо в данный момент. Это позволяет уменьшить потери теплоты за счет охлаждения.

Как подобрать котел соответствующей мощности

Если выбор в пользу одно- или двухконтурного котла уже сделан, то необходимо подобрать котел соответствующей производительности. Для того чтобы температура воздуха в помещениях была комфортной и температура горячей воды около 50 градусов Цельсия можно произвести простейший расчет мощности устанавливаемого котла. Для этого суммируется площадь всех отапливаемых помещений и делится на 10. Это получена приблизительная нагрузка на отопление. Увеличив ее примерно на 15-20%, имеем суммарную мощность котла с учетом горячего водоснабжения. Однако как советуют профессионалы котел стоит приобретать с несколько большей производительностью, чем получена расчетным путем. Все дело в том, что со временем производительность оборудования падает, снижается теплоотдача от топлива к теплоносителю, вследствие загрязнения поверхностей нагрева. Кроме того, при подборе оборудования следует учитывать величину тепловых потерь от трубопроводов, возможные перепады напряжения.

Производители котлов – какая модель лучше?

В многообразии брендов, предлагающих свою продукцию легко запутаться. Как выбрать котел и не ошибиться с выбором. Сейчас на рынке теплоэнергетической продукции в основном предложено оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые различия связанные с техническими характеристиками работы и также существенные различия в стоимости.
Немецкие отопительные котлы.

Котлы Bosh зарекомендовали себя уже давно с лучшей стороны. Их конструкция постоянно совершенствуется. Котел оснащается приборами автоматики и безопасности, которые регулируют подачу топлива на горелку и срабатывают в случае аварийной ситуации. Для улучшения теплосъема в процессе работы котла, все теплообменники выполнены из меди, которые покрыты специальном составом для предотвращения процесса коррозии. Расчетный срок службы такого котла составляет 20 лет.

Еще одна немецкая фирма, производящая котлы высокого класса, это компания Viessmann. Они специализируются на выпуске как одно- так и двухконтурных котлов. Их оборудование характеризует отличная сборка и технические характеристики. Согласно заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, которая предотвращает конденсацию дымовых газов в трубе и как следствие их замерзание.

Итальянские отопительные котлы

Котлы итальянских фирм также отличаются хорошим качеством сборки. Один из самых известных итальянских брендов – Beretta, выпускает котлы большой мощности. В модельном ряду можно подобрать отопительное оборудование мощностью до 24кВт. Это могут быть как одноконтурные, двухконтурные котлы, котлы со встроенным и отдельностоящим бойлером. Отличительная черта оборудования Beretta в том, что оно может работать и при очень низких температурах наружного воздуха.

Фирма Baxi на рынке отопительного оборудования уже несколько лет. За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена горелка атмосферного типа, которая работает практически бесшумно. Оборудование фирмы Baxi представлено широким модельным рядом мощностью от 10 до 80 кВт. Котлы обладают сравнительно небольшими размерами и большим коэффициентом полезного действия – до 90%.

Корейские отопительные котлы

Котлы корейского производства сочетают в себе современные технологии и надежность. Они оборудованы системами защиты от перепадов напряжения, повышения давления и температуры в коллекторах. Также в котел встроен сигнализатор утечки природного газа. При ее обнаружении автоматика котла перекроет подачу газа на горелочное устройство.

Фирма Navien занимает лидирующее место среди производителей котлов. Она производит котлы работающих на различном виде топлива с различным количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того в котел встроен стабилизатор напряжения, который защищает систему от перегрузок.

Компания Olympia специализируется на выпуске двухконтурных котлов, оснащенных системой погодного регулирования. Диапазон мощностей моделей данного бренда достаточно широк, что позволяет подобрать себе котел для помещения любой площади. Все модели котлов оснащены новейшей системой автоматики, которые позволяют плавно регулировать работу оборудования и даже защищают от перемерзания системы.
Котлы отечественного производства.

Котельное оборудование фирмы Данко регулярно получает хорошие отзывы от пользователей и экспертов. Из модельного ряда, представленного фирмой в диапазоне от 7 до 15 кВт, легко можно подобрать котел для обогрева небольшого загородного дома или квартиры, при наличии разрешения. Котлоагрегат оснащен газовым фильтром, стальным теплообменником и микрофакельной экономичной горелкой.

Еще одна фирма, производящая конкурентноспособное котельное оборудование, ОАО «Боринское» ИШМА БСК. Отличительной чертой этих котлов является то, что они выпускаются со встроенным циркуляционным насосом. При этом работа котла возможна как при рабочем насосе так и без него. Это очень удобно при частых перебоях подачи электрической энергии.

На что обращать внимание при покупке котлоагрегата

  1. Горелка. Именно от нее зависит экономичная работа котла. Важно чтобы конструкция горелки способствовала качественному смешению газа и воздуха, а значит и полному сгоранию топлива без химического недожога. Наиболее экономичными являются автоматические горелки со встроенным вентилятором. Перед подачей в топку, газ смешивается с воздухом, а затем подается в котел. Минусом такой горелки является дополнительный шум, создаваемый вентилятором.
  2. Теплообменник. От материала теплообменника зависит качество передачи тепла от продуктов сгорания к среде. Оптимальным выбором будет теплообменник выполненный из стали или меди. Их отличает высокая теплопроводность и устойчивость к агрессивным влиянием среды. Кроме того следует учитывать, что под влиянием высоких температур и коррозии его элементы часто выходят со строя. Чем известнее марка котла тем легче будет подобрать деталь для замены.
  3. Электроника и автоматика. Котел оснащенный датчиками и позволяющий регулировать работу лишь нажатием нескольких кнопок, прост и удобен в эксплуатации. Но стоит учесть, что при отключении электроэнергии сработает защита котла и прекратится подача топлива на него. Следует выбирать оборудование, на котором есть возможность ручного регулирования его работы в любых случаях.

Согласно отзывам покупателей лучшими считаются, по их мнению, котлы немецкого и отечественного производства. Их легко обслуживать. Ремонт также не представляет трудностей, так как действует множество сервисных центров, которые заказывают комплектующие и детали для ремонта прямо с завода-изготовителя. Котлы итальянских марок, наоборот, вызвали нарекания у потребителей из-за короткого гарантийного срока, трудностей в ремонте и подборе запасных частей.
Важно отнестись к выбору котла внимательно. Ведь он прослужит не один десяток лет и будет создавать ощущение комфорта и уюта зимними вечерами.

Что выбрать — Одноконтурный или двухконтурный газовый котёл: tvin270584 — LiveJournal

Вопрос о том, как будет организовано горячее водоснабжение в доме, необходимо решать как можно раньше — еще на этапе выбора газового котла. Оптимальное решение учитывает все особенности дома. Какой газовый котел выбрать, одноконтурный или двухконтурный, расскажет мастер сантехник.

В чем разница

а) 1- одноконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- бойлер косвенного нагрева, 5- холодная вода; б) 1- двухконтурный котел, 2- система ЦО, 3- подключение к системе ГВС, 4- холодная вода

Одноконтурный газовый котел, предназначен только для обогрева помещений, если его конечно не использовать с бойлером косвенного нагрева. Двухконтурный котел легко справляется и отопление и с приготовление горячей воды.

Двухконтурный газовый котел. Теплообменник, который является дополнительным отвечает за нагрев воды из системы холодного водоснабжения, трехходовой клапан, управляющий движением теплоносителя. У него есть два положения, в одном он будет направлять теплоноситель в систему центрального отопления (ваши радиаторы) , а во втором он будет направлять ее в теплообменник для нагревания воды в системе гвс, но это произойдет только в том случае, когда кто-нибудь решит открыть кран с горячей водой. Во всех двухконтурных газовых котлах заложен приоритет горячей воды: пока кран с горячей водой открыт , система центрального отопления будет отключена от котла, другими словами если кто-то будет принимать душ в течении 2-3 часов, то в помещении может и похолодать.

Одноконтурный газовый котел. Стоит он как не странно дороже чем двухконтурный, хоть и функционал его меньше. В России огромное количество различных видов одноконтурных газовых котлов, вот только они менее популярны чем двухконтурные, так как требуют дополнительных вложений. Одно из основных дополнений к одноконтурному газовому котлу будет бойлер косвенного нагрева. Он представляет собой бак внутри которого установлен змеевик, теплоноситель циркулируя нагревает воду находящеюся в баке. Так же вам придется приобрести и трехходовой клапан, он упрвляет потоком теплоносителя из котла.

Габариты и мощность

Огромная проблема двухконтурных котлов возникает тогда, кто-то пытается помыть посуду на кухне, а кто-то принимает душ. Так вот, двухконтурные газовые котлы, они изначально не предназначены для одновременного использования двух кранов горячей воды. Если вы все-таки решились на покупку двухконтурного газового котла и готовы бороться с этим недугом, то вам стоит знать, что для приготовления горячей ванным минимальная мощность газового котла должна быть не менее 18 кВт, для принятия душа, вам понадобится газовый котел не меньше 16 кВт мощности. Но, что бы в момент открытия второго крана горячей воды, ваш душ не превратился в контрастный, присмотритесь к выбору котла с мощностью 28 кВт. Но не все так просто, покупкой мощного котла от проблемы контрастного душа вы конечно избавитесь , но тут же приобретете себе вторую, более существенную проблему . Если площадь используемого отапливаемого помещение будем маленькая, порядка 60-130 м2, ваш котел благодаря частым включениями и отключениями в скором времени выйдет из строя.

Одноконтурные котлы. Здесь все просто, если вам мало горячей воды, просто смените бойлер на более емкий. К примеру, если проживают 4 человека, бойлер стоит на 80 литров и вы понимаете, что вам его не хватает, поменяйте его на 140 или 200 литров, но помните, если ваш выбор остановился на последнем, то такую модель лучше брать в напольном исполнении, если же 200 литров вам оказалось мало, то в таком случаи приобретите водонагреватель с двумя змеевиками и проблема будет решена. (более подробно вы можете ознакомиться, прочитав статью …)

Комплектность

В двухконтурном газовом котле есть все. Как правило, двухконтурные котлы уже всем оснащены: циркуляционным насосом, предохранительным клапаном, трехходовым краном, мембранным расширительным баком. Все что вам предстоит сделать, это повесить котел, подвести газ и установить коаксиальный дымоход.

В одноконтурных котлах все придется покупать отдельно. Если расширительный бак вы там найдете, то вот трехходовой кран есть не во всех моделях. Мало того, размещение всего оборудования займет не мало пространство, установить на кухне, как двухконтурный котел вам вряд ли получится.

Какой компактнее

Как было выше сказано, в компактности двухконтурному котлу нет равных. За ненадобностью бойлера косвенного нагрева и за счет уже смонтированной арматуры в корпусе для него проще найти место.

Так какой все же лучше, одноконтурный или двухконтурный котел

Двухконтурный котел будет экономичнее. Он будет включаться только лишь в том случаи, когда у вас возникнет потребность в горячей воде. Одноконтурный газовый котел отопления включается всегда, когда температура воды в водонагревателе опустится ниже установленного минимума . И даже если вы не используете воду, одноконтурный котел всегда тратит топливо на ее подогрев.

Но одноконтурный котел удобнее в использовании. Благодаря насосу на рециркуляцию из крана сразу и равномерно пойдет горячая вода. Она не станет холоднее, если кто-то решит воспользоваться горячим краном в другой комнате.

Обратите внимание! Но помните нагрузка на двухконтурный котел будет значительно больше чем на одноконтурный, а значит и вероятность поломки теплообменника в одноконтурном газовом котле будет ниже, чем в двухконтурном.

Видео

В сюжете — Одноконтурный или двухконтурный котел, что выбрать

Подведем итог

Если вы будете пользоваться одним краном, то смело берите любой двухконтурный котел не ниже 18 кВт.

Если у вас дома есть вероятность, что будут одновременно открыты 2 крана горячей воды, то вам нужен двухконтурный котел мощностью не менее 24-28 кВт.,

Если вы знаете, что у вас будут в эксплуатации 3 крана горячей воды, то в этом случаи придется приобрести современную и комфортную систему отопления с одноконтурным котлом и бойлером косвенного нагрева.

В продолжение темы посмотрите также наш обзор Электрический котёл с расширительным баком и насосом: устройство и особенности

Источник

https://santekhnik-moskva.blogspot.com/2018/06/odnokonturnyy-kotel-ili-dvukhkonturnyy.html

Первичный контур или шунтирующие насосы котла в коммерческом отоплении

Как указано в Руководстве CIBSE B1, любая система отопления, независимо от размера или сложности, состоит из трех секций: первичного контура, в котором находятся теплогенераторы; вторичные контуры, содержащие тепловые приборы; и гидравлическое соединение между первичным и вторичным контурами.

Первичная циркуляция важна для поддержания правильной выходной температуры системы и обеспечения постоянного минимального расхода котлов, как указано производителем. Поток вашей системы будет регулироваться путем установки насоса или насосов в ваш первичный контур (если ваши котлы не имеют встроенных насосов). Вам нужно будет выбрать, хотите ли вы один насос первичного контура или несколько насосов шунтирования котла.

Вопрос, который нам часто задают на наших семинарах по повышению квалификации: «Что лучше — шунтирующие насосы котла или первичный циркуляционный насос?» Не существует правильного метода, если всегда поддерживается минимальный расход. И это всегда будет зависеть от проекта. В этой статье мы рассмотрим различные варианты насосов, их плюсы и минусы, а также их пригодность для различных областей применения.


Одиночный насос первичного контура



Один насос первичного контура применяется, когда весь поток первичного контура зависит от одного большого насоса. Этот насос должен обеспечивать циркуляцию всего первичного контура при минимальном расходе, указанном для котла или котлов, при этом преодолевая сопротивление, создаваемое теплообменниками, трубопроводами, фитингами, и любое сопротивление, создаваемое гидравлическими разрывами, такими как пластинчатые теплообменники.

При установке одного насоса первичного контура, обеспечивающего циркуляцию для группы (каскада) котлов, общий расход для всех котлов, трубопроводов и гидравлических разрывов должен быть сложен и использовано максимальное значение сопротивления. Трубопровод должен быть сконфигурирован как обратный, чтобы обеспечить равномерный расход по всему каскаду. Мы разрабатываем эту концепцию в наших изготовленных на заказ комплектах трубопроводов.

Первичный насос должен быть настроен на фиксированный расход. Распространенным в отрасли заблуждением является то, что котлы можно принудительно регулировать, изменяя скорость потока. Однако управление котлом не предназначено для этого и вместо этого контролирует температуру подачи и обратки. Попытка «принудительно отрегулировать» современные котлы путем изменения расхода насоса в лучшем случае не даст желаемого результата, а в худшем случае в течение длительного времени приведет к повреждению тепловых ячеек котла.

Чтобы максимально повысить энергоэффективность, сократить потребление электроэнергии и свести к минимуму потенциальные потери тепла через нетопливные котлы, рекомендуется установить 2-ходовой клапан на подаче или возврате каждого котла для предотвращения потока. Отдельный клапан закрывается, когда котел не работает, перекрывая поток через теплообменник. После этого одиночный насос первичного контура можно было бы регулировать таким образом, чтобы он уменьшал скорость потока пропорционально каждому закрытому клапану. Из-за медленного времени открытия этих клапанов важно убедиться, что котел не загорается до того, как будет установлен правильный поток.

Такое расположение полезно, когда недостаточно места для установки специальных насосов для подмешивающих модулей котла и если проект представляет собой реконструкцию, когда существующий насос может быть пригоден для повторного использования.

Подмешивающие насосы для нескольких котлов



Другим методом поддержания правильного расхода в первичном контуре является циркуляция воды через каждый котел с использованием отдельного подмешивающего насоса для каждого котла. Насос устанавливается на обратном патрубке каждого модуля котла для перекрытия потока, когда модуль котла не работает. Индивидуальные насосы котлов подключены к соответствующему модулю котла и управляются с него, и обычно имеют 5-минутный период выбега.

Опять же, правила потока остаются в силе. Должен поддерживаться минимальный расход для котла, и нельзя допускать модуляции насоса. При использовании пластинчатого теплообменника необходимо следить за тем, чтобы подмешивающий(е) насос(ы) мог(ли) преодолевать как сопротивление, создаваемое котлом, так и сопротивление трубопроводов и фитингов, а также сопротивление самого пластинчатого теплообменника.

Вам необходимо проверить, какие котлы вы указываете и поставляются ли они со встроенными насосами. Мы продаем подкачивающие насосы котла подходящего размера в составе комплектов трубопроводов котла на нашем Настенный котел Stratton mk2 и котел Upton.

Какой метод выбрать?

Правильного метода не существует, если всегда поддерживается минимальный расход.

Однако у каждого из них есть свои плюсы и минусы:

Плюсы и минусы одиночного насоса первичного контура
  • Вам нужно приобрести только один насос, что упрощает его установку, обслуживание и может быть более экономичным. Однако физический размер насоса будет намного больше, чем у отдельных насосов. Это может создать проблемы при установке и обслуживании, так как часто требуется 3-фазный источник питания.
  • Выбрав один насос, вы можете создать единую точку отказа в системе. Но этого можно избежать, установив насос со сдвоенным двигателем или два резервных насоса.
  • Трубопровод может быть более сложным, так как вам необходимо настроить обратный возврат. Однако, как упоминалось ранее, это часто встроено в комплекты трубопроводов производителя.
  • Вы можете получить потенциальные потери тепла через нетопливные котлы
Плюсы и минусы подменных насосов для нескольких котлов:
  • Установив несколько насосов, вы увеличиваете резервирование системы — в случае отказа одного насоса другие насосы будут работать на других котлах для поддержания вашего отопления. управлять соответствующим насосом подмешивающего котла, что устраняет важное время выбега насоса из-под внешнего управления
  • Конфигурация с обратным возвратом в этом случае не требуется
  • Поток изолирован через нетопливные котлы
  • Стоимость будет увеличиваться, так как необходимо приобрести больше насосов, и это также может привести к дополнительному техническому обслуживанию из-за количества насосов
  • Может возникнуть дополнительная сложность системы, поскольку есть повышенные требования к электропитанию и проводке управления для каждого насоса

Какой выбрать?

В конечном итоге оба варианта позволяют поддерживать расход в первичном контуре с несколькими котлами, работающими в каскаде. Решение будет основано на критичность использования здания и баланс затрат по отношению к надежности системы и требованиям к резервированию.

Например, здание, такое как офисный блок, который, хотя и неудобный и, возможно, финансово разрушительный, может быть отключен от сети в течение нескольких часов или, возможно, дней, но не является жизненно важным, может выбрать один насос первичного контура с возможностью сдвоенного насоса или дежурного / стояночного -к.

Однако система, которая просто не может рисковать простоем, например, больница или тюрьма, может выбрать установку индивидуальных шунтирующих насосов котла. Будет сочтено, что затраты на установку и техническое обслуживание могут свести на нет затраты, сбои и потенциальные человеческие страдания, которые могут возникнуть в случае сбоя системы и простоя.

Как установить автоматический выключатель на 240 В

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 13.07.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство бытовых цепей, которые питают стандартные розетки и осветительные приборы в вашем доме, представляют собой цепи на 120 вольт, управляемые однополюсными автоматическими выключателями на главной сервисной панели, но основные электроприборы, включая электрические плиты, водонагреватели, сушилки для белья, печи и кондиционеры кондиционеры обычно питаются от 240-вольтовых цепей, которые контролируются двухполюсными автоматическими выключателями.

Подключение автоматического выключателя на 240 вольт для недавно установленной цепи, хотя и не является сложной задачей, обычно выполняется лицензированным электриком из-за неотъемлемой опасности, связанной с работой на главном электрическом щите. Возможно даже, что ваш местный орган по кодированию не позволит выполнить эту работу любителю. Но домашний мастер с хорошим пониманием электрических цепей и опытом ремонта электрооборудования вполне может установить автоматические выключатели.

Смотреть сейчас: Как установить автоматический выключатель на 240 В

Основы цепи на 240 В

Чистая 240-вольтовая цепь категорически отличается от 120-вольтовой. В 120-вольтовой цепи есть один горячий провод, несущий мощность 120 вольт, а белый провод цепи является нейтральным проводом. Однако в чисто 240-вольтовой цепи оба изолированных провода несут 120-вольтовый ток под напряжением, а нейтральный провод вообще отсутствует. Эти чисто 240-вольтовые цепи иногда называют «трехпроводными цепями», поскольку они содержат два провода под напряжением плюс заземляющий провод с неизолированной медью или зеленой изоляцией. Нагреватели плинтуса, например, подключены к чистым 240-вольтовым цепям, которым не нужен нейтральный провод. 30-амперная 240-вольтовая цепь, показанная в приведенном ниже проекте, относится к этому типу — она включает в себя два проводника 10-го калибра с горячим проводом и зеленый проводник заземления 10-го калибра для 3-проводной системы без нейтрали.

Однако некоторые цепи на 240 вольт описываются как цепи на 120/240 вольт. При этом два черных или красных провода несут по 120 вольт, а также есть белый провод, который служит нейтралью. Цепь 120/240 вольт используется с такими приборами, как плиты и сушилки, где таймеры или элементы управления могут работать от тока 120 вольт, а нагревательные элементы используют полные 240 вольт. Эти цепи часто называют «четырехпроводными цепями», поскольку они включают два провода под напряжением (красный или черный), нейтральный провод (белый) и заземляющий провод с изоляцией из неизолированной меди или зеленого цвета.

Для обоих типов цепей используются одни и те же двухполюсные автоматические выключатели, и они устанавливаются одинаково. Разница лишь в том, что в цепи 120-240 вольт есть еще и белый нулевой провод, который необходимо подключить к нулевой шине в главном щите обслуживания.

Прежде чем начать

Автоматические выключатели являются собственностью производителя вашей электрической сервисной панели, поэтому обязательно выберите новый выключатель, предназначенный для вашей панели. Например, не пытайтесь установить выключатель Square D в электрический щит Eaton.

Кроме того, убедитесь, что сила тока выключателя соответствует силе тока проводов цепи и питаемого устройства. 20-амперная 240-вольтовая цепь требует провода 12-го калибра; 30-амперная цепь требует провода 10-го калибра; схема на 40 ампер требует провода 8-го калибра; а для 50-амперной цепи требуется провод 6-го калибра.

Нужна дополнительная помощь? Поговорите с ближайшим к вам электриком

Наши партнеры помогут вам сравнить расценки лучших специалистов рядом с вами

Получить предложение

Раскрытие информации для рекламодателей

Предложения, представленные в этой таблице, исходят от товариществ, от которых The Spruce получает компенсацию.

Вопросы безопасности

Установка автоматического выключателя включает в себя работу в вашей электрической сервисной панели (коробке выключателя), поэтому вы должны быть знакомы с частями панели и принципами ее работы, чтобы обеспечить безопасную установку. Если вы не знакомы с концепциями электропроводки и не имеете опыта ремонта электрооборудования, вам следует нанять профессионального электрика для подключения автоматических выключателей или выполнения любой другой работы на главном щите обслуживания.

Для этого проекта также может потребоваться разрешение на строительство, в зависимости от правил вашего региона. Вы обязаны следовать местным правилам, даже будучи мастером-сделай сам.

Имейте в виду, что отключение главного выключателя в сервисном щите отключает питание шин щита и всех бытовых автоматических выключателей, но не отключает силовые кабели, идущие от инженерных коммуникаций. Кабели и клеммы, к которым они подключаются на сервисной панели, остаются под напряжением и пропускают опасный для жизни ток даже при отключении главного выключателя. Никогда не прикасайтесь к этим проводникам или клеммам во время работы в панели.

Оборудование/инструменты

  • Отвертки
  • Тестер напряжения
  • Плоскогубцы
  • Инструмент для зачистки проводов

Материалы

  • Двухполюсный автоматический выключатель на 30 ампер, 240 вольт

Ель / Кевин Норрис

  1. Выключить питание

    Откройте дверь электрического сервисного щита. Отключите питание выключателей панели и горячих шин, выключив главный выключатель.

    Снимите накладку над выключателями (называемую глухой передней панелью ), не касаясь проводов внутри панели.

    Убедитесь, что питание отключено, проверив автоматические выключатели ответвления (не главный выключатель) с помощью тестера напряжения. Если вы обнаружите какое-либо напряжение на каком-либо из выключателей, вызовите на помощь электрика.

    Предупреждение

    Не прикасайтесь к двум горячим служебным кабелям, входящим в панель, или к клеммам (называемым служебными наконечниками), где кабели соединяются рядом с главным выключателем. У них есть питание в любое время, если коммунальная компания не отключит ваш канал обслуживания.

    Ель / Кевин Норрис

  2. Удаление заглушек панели

    Поверните мертвую переднюю крышку, чтобы вы могли работать с обратной стороны. При необходимости удалите два соседних выбивных язычка для нового двухполюсного выключателя. Выбивные отверстия либо расшатываются лезвием отвертки, а затем удаляются пассатижами, либо просто захватываются пассатижами и загибаются до тех пор, пока они не сломаются.

    Ель / Кевин Норрис

  3. Закрепите и зачистите провода цепи

    При необходимости протяните провода новой цепи 240 вольт в панель. Если использовался кабель NM, вам может потребоваться снять внешнюю оболочку кабеля так, чтобы только около 1/2 дюйма оболочки проходило в панель через кабельный зажим.

    Зачистите около 1/2 дюйма изоляции с каждого конца двух горячих проводов и зеленого заземляющего провода с помощью инструментов для зачистки проводов. Если вы устанавливаете цепь на 120/240 вольт, также зачистите изолированный белый (нейтральный) провод.

    Ель / Кевин Норрис

  4. Подсоедините горячие провода

    Подсоедините каждый провод горячей цепи к одной из клемм нового автоматического выключателя на 240 вольт. В зависимости от того, как была установлена ​​цепь, это могут быть два черных провода, черный и красный провод или черный провод плюс белый провод, помеченный черной лентой, чтобы идентифицировать его как горячий провод.

    Убедитесь, что провода полностью вставлены в винтовую клемму, затем надежно затяните винт клеммы с помощью отвертки. Подключайте только один провод к клемме.

    Ель / Кевин Норрис

  5. Установить прерыватель

    Установите выключатель в панель, наклонив выключатель так, чтобы его конец с выступом зацепился за пазы или монтажную планку на корпусе панели, затем поверните другой конец вниз, пока он не защелкнется на двух ножевых ножах горячей шины.

    Ель / Кевин Норрис

  6. Проверка правильности установки

    Убедитесь, что прерыватель закреплен и полностью встал на место. Он должен быть на одном уровне с другими выключателями в панели.

    Ель / Кевин Норрис

  7. Соедините провода

    Подсоедините заземляющий провод цепи к заземляющей шине на сервисной панели, вставив зачищенный конец провода в открытый паз на шине и плотно закрепив провод клеммным винтом. Заземляющий провод должен использовать открытый паз на шине; не подключайте более одного провода к одному разъему.

    Теперь подключите провод нейтральной цепи. Для цепей на 120/240 вольт подключите провод нейтральной цепи к нейтральной шине на сервисной панели, вставив зачищенный конец провода в открытый паз на шине и плотно закрепив провод клеммным винтом. Нейтральный провод должен использовать открытый паз на шине; не подключайте более одного провода к одному слоту.

    Ель / Кевин Норрис

  8. Завершить установку

    Выполните электрические соединения и установку розетки, следуя указаниям производителя.

    Установите на место мертвую переднюю крышку и дверцу на сервисной панели. Включите главный выключатель, чтобы восстановить питание, и проверьте правильность работы новой цепи.

    Ель / Кевин Норрис

Особые обстоятельства: автоматические выключатели GFCI

Ваш электрический код может потребовать специального типа автоматического выключателя GFCI для определенных ситуаций, например, для 240-вольтовой цепи, которая питает нагреватель бассейна или спа. К этим выключателям прикреплена спиральная белая косичка. Они устанавливаются точно так же, как и стандартный выключатель, за исключением того, что этот дополнительный белый отрезок провода должен быть присоединен к одному из винтовых наконечников на нулевой шине в сервисной панели.

Автоматические выключатели GFCI обеспечивают дополнительную защиту, и они могут потребоваться в ситуациях, когда существует повышенный риск поражения электрическим током, например, в цепях, которые используются вокруг источников воды.
