Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Что выбрать: двухконтурный котел или одноконтурный котел и колонку/бойлер?

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, или котел плюс колонку?

Мы постараемся полностью раскрыть все плюсы и минусы обоих вариантов.

Двухконтурный газовый котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения. Сейчас настенные котлы стали довольно технологическим оборудованием, их КПД близится к 98%, надежность и стабильность работы высоки.

Котел и бойлер косвенного нагрева

Двухконтурный котел от одноконтурного отличается дополнительным теплообменником для нагрева ГВС и механикой, свойственной газовому проточному водонагревателю (колонке).

Основным топливом для одно- и двухконтурных котлов остается газ, хотя из-за подорожания этого теплоносителя в последнее время становятся более популярными твердотопливные котлы.

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический накопительный бойлер.

Одноконтурные котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой.

В основном, надежность газовых котлов и колонок зависит скорее от производителя, чем от типа системы.

Котел и бойлер

Котел в сочитании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут буть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, тэном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Электробойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

Котел со встроенным бойлером.

Некоторые модели настенных газовых котлов имеют небольшой встроенный бойлер на 40-50 л (Wiessmann Vitodens 200), также многие напольные газовые котлы оснащены бойлером на 150-250л. Такие котлы имеют достаточно большую стоимость, однако пользование такой системой будет отличаться очень высоким комфортом.

Большинство напольных котлов со встроенным бойлером являются конденсационными, отличаються высокой экономностью и надежностью.

Котел со встроенным бойлеромВопрос, который волнует всех: Цена. Цена двухконтурного котла приблизительно равна цене одноконтурного котла и проточного водонагревателя, большие колебания тут не возникают. Цена котла и бойлера будет немного ниже двухнонтурного котла. Напольные котлы с встроенным бойлером достаточно дороги.

Подведем итоги:

Плюсы системы с двухконтурным котлом:

Занимает мало места
Большая надежность более совершенной системы
Недостатки двухконтурного котла:

Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
В случае поломки дом останется без ГВС и отопления
Плюсы сочетания колонки и одноконтурного котла:

Меньшая стоимость ремонта
Большая стабильность системы
Недостатки сочетания колонки и одноконтурного котла:

Более сложная обвязка
Колонка и котел занимают больше места
Мы надеемся, что этой информации для Вас будет достаточно, чтобы сделать выбор.

Одноконтурный котел отопления

Содержание

• Двухконтурный котел или бойлер косвенного нагрева
• Одноконтурный котел с бойлером
  • Схема одноконтурного напольного газового котла с бойлером
  • Схема подключения одноконтурного настенного котла
• Монтаж
• Что такое теплоаккумулятор
• Типы
• Схемы и правила подключения БКН
  • Вариант #1 – обвязка с трехходовым клапаном
  • Вариант #2 – схема с двумя циркуляционными насосами
  • Вариант #3 – обвязка с гидравлической стрелкой
  • Вариант #4 – использование рециркуляции теплоносителя
  • Вариант #5 – система с энергонезависимым котлом
• Нюансы подачи холодной воды
• Устройство
• Бойлер косвенного нагрева какой фирмы выбрать
• Битермические
  • Отличия
  • Недостатки
• Классификация газовых двухконтурных котлов
• Комплектность

Двухконтурный котел или бойлер косвенного нагрева

Перед владельцем частного дома или коттеджа практически всегда встает проблема в отношении получения горячей воды.

Ранее для этих целей широко использовались различные системы получения горячей воды, но самыми популярными, с точки зрения практичности и экономии, были примитивные газовые колонки или, в лучшем случае, громоздкие самодельные бойлеры косвенного нагрева.

Что изменилось?

Газовые колонки по своей конструкции, надежности и удобству сильно шагнули вперед. И, более того, в некоторых случаях они изменились до  неузнаваемости, превратившись в настенные газовые котлы, с открытой камерой сгорания, использующей для горения воздух из помещения, или даже с закрытой, с забором воздуха снаружи и принудительным дымоудалением через коаксиальный дымоход. Великолепные котлы, работающие в полностью автоматическом режиме.

Чем отличается двухконтурный газовый котел от газовой колонки? Тем, что в двухконтурном котле имеется два теплообменника, один из которых нагревает теплоноситель системы отопления, а другой – воду для хозяйственных нужд. Или они собраны в один теплообменник, в котором вода системы отопления и бытовая горячая вода двигаются во встречных направлениях, тогда этот единый теплообменник называется битермическим.

Такие котлы сейчас очень популярны, они просты, дешевы и надежны. Но в каждом, кажущемся идеальным варианте, всегда имеется подвох.

Двухконтурные газовые котлы имеют откровенно слабые показатели по части генерации горячей воды. В зависимости от мощности, двухконтурный котел способен  нагреть в непрерывном режиме от 6-7 до 10-12 л горячей воды в минуту в лучшем случае. Если в доме установлены кухонная мойка и душ – этого вполне достаточно. А если семья большая, душей два и имеется еще и ванна – тут уже стоит задуматься, двухконтурный котел может и не справиться. Нет, так или иначе требуемую горячую воду он за какое-то время выдаст, но за это время вода в системе отопления может успеть остыть. Кроме того, если теплообменник битермический, при переключении котла на отопление остывшая вода из системы отопления попадет в сильно разогретый приготовлением горячей воды теплообменник. Автоматика заметит чрезмерно большой перепад температуры и отключит котел, переведя его в аварийный режим до тех пор, пока теплообменник не остынет, а некоторым моделям газовых котлов потребуется и ручное включение.

Еще один недостаток настенных газовых котлов, приготавливающих воду в теплообменниках это то, что теплообменник греется непосредственно пламенем горелки. Для теплообменника отопления в этом нет ничего страшного, так как из воды уже удален кислород, находящиеся в воде при первоначальной заливке соли и минералы осели, циркулирует одна и та же подготовленная, «пустая» вода. А вода из системы водоснабжения, используемая для приготовления горячей воды, несет все новые и новые соли и минералы. Накипь неизбежна. Со временем теплообменнику требуется промывка, причем в некоторых регионах это время может быть очень коротким. Профессиональная промывка теплообменника специальными химическими средствами недорога и мы такие услуги успешно предоставляем, но делать ее необходимо практически каждый год, и со временем может накопиться приличная сумма потраченных на промывку денег.

Что же делать?

Идеальным средством получения больших объемов горячей воды является бойлер косвенного нагрева.

Снимая тепло с контура отопления, запитываясь отдельной веткой от распределительного коллектора, бойлер косвенного нагрева, в щадящем для котла режиме, создает большой запас горячей воды, всегда готовой к использованию. Качественная теплоизоляция, выполненная из твердого пенопласта или пенополистирола, предохраняет воду от остывания долгое время. Благодаря мощным и длинным теплообменникам, встроенным в бак бойлера, они чрезвычайно эффективны и способны готовить действительно большие объемы воды – души, ванны, и даже джакузи – все это будет наполняться большим, свободным напором, не перегружая котел. Кроме того, в бойлере косвенного нагрева, вода водоснабжения нагревается водой контура отопления, а не пламенем, не создается зон перегрева на стенках трубок теплообменника, и накипи образуется намного, намного меньше!

Также, очень часто бойлеры косвенного нагрева  оборудуются дополнительным тэном и способны работать вообще без котла, во время регламентных работ с котлом или при другой необходимости. Бойлер косвенного нагрева – горячая вода всегда. Если у Вас большая семья, несколько санузлов, ванная, то бойлер косвенного нагрева – это Ваш выбор!

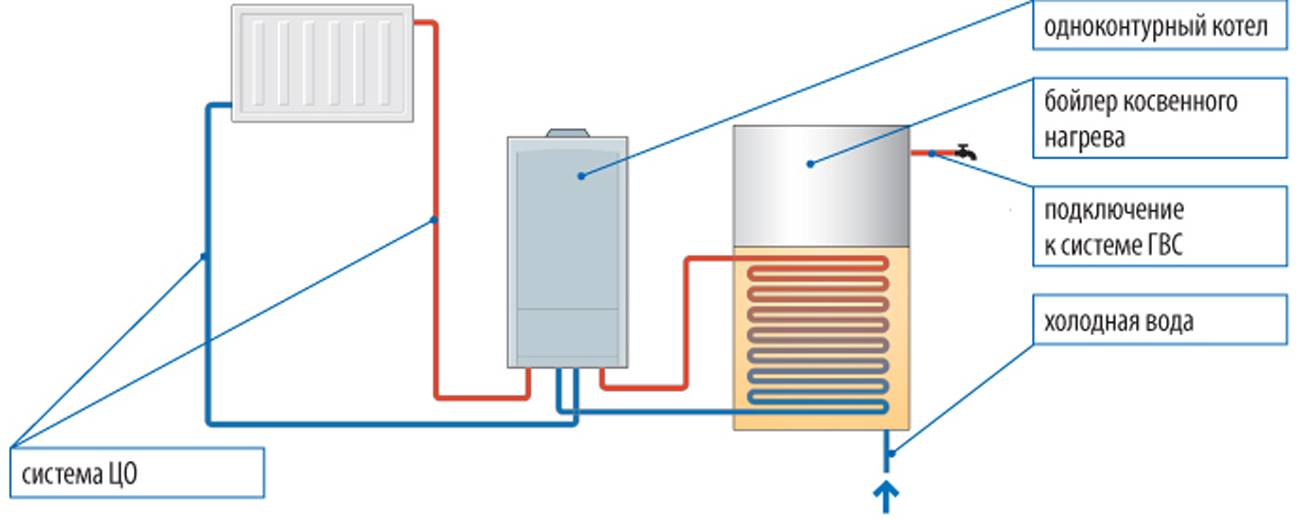

Одноконтурный котел с бойлером

Как подобрать бойлер косвенного нагрева

Способ обвязка одноконтурного котла с бойлером для напольного и настенного варианта начинается одинаково. Первым делом, нужно в гильзу бойлера поместить NTC датчик температуры, а провод на конце датчика, подключить к плате котла.

Далее, в зависимости от параметров котла, существует две популярные схемы подключения:

1. Для напольный и конденсационных котлов мощность более 40 кВт
2. Для настенных котлов бытовой линейки

Схема одноконтурного напольного газового котла с бойлером

Одноконтурные газовые настенные котлы с бойлером подключаются с помощью двух насосов. При работе на отопление, запускается первый циркуляционный насос, когда температура в бойлере, опускается ниже заданной, котел принудительно отключает насос отопления и подает питание на второй насос — загрузки бойлера и выходит на максимальную температуру нагрева. Сразу после того как вода в бойлере нагреется до уровня заданной температуры, котел производит отключение насоса загрузки бойлера и снова включает первый насос, переходя на заданную температуру нагрева.

Схема подключения одногонтурного напольного котла к бойлеру

Во избежании паразитного протока, необходимо установить обратные клапаны между насосом отопления и радиаторами, а так же между насосом загрузки бойлера и самим бойлером.

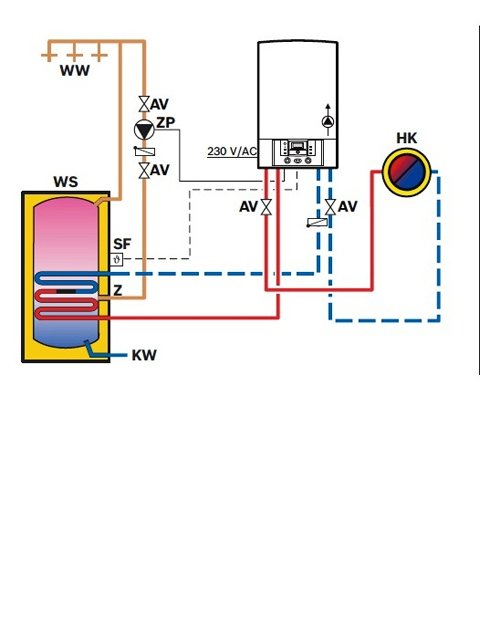

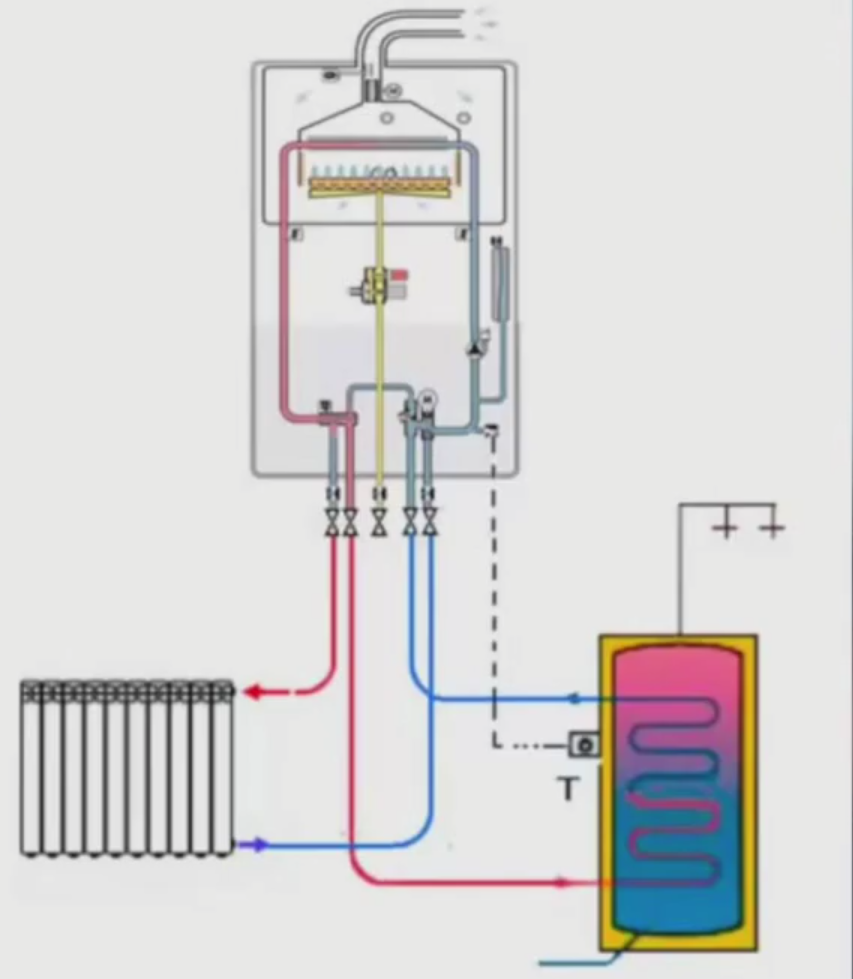

Схема подключения одноконтурного настенного котла

Подключение котла к бойлеру происходит через трёхходовой клапан с сервомотором. При работе на контур горячего водоснабжения, котел направляет теплоноситель через тепло обменник бойлера. Когда бойлер нагревается до заданной температуры, котел переключает трехходовой клапан в режим подачи теплоносителя на отопление.

Схема подключения одноконтурного настенного котла к бойдеру

При такой схеме, к бойлеру необходимо подключить  предохранительный клапан и расширительный бак, объемом 10% от ёмкости бойлера.

Обратите внимание, что приведенный схемы, являются лишь наброском, для того, чтобы показать как подключить одноконтурный котел к бойлеру. Схему подключения непосредственно для вашего оборудования, вы можете найти на странице руководства или паспорте изделия

Монтаж

Как подключить бойлер косвенного нагрева своими руками

Устройство бойлера простое, он состоит из нагревательного элемента в виде змеевика, защитного электрода, изоляции. Все это заключено в металлическом корпусе. Для обвязки нужно, четко следуя схеме, подключить водонагреватель к циркуляционному насосу. Последовательность подключения:  выход горячей воды,  циркуляционный контур, циркуляционный насос, обратный клапан, сброс в канализацию, предохранительный клапан, вентиль, клапан-регулятор расхода, бобышка для манометраобратного клапана, опорожнение системы, подключение к водопроводной сети, расширительный бак контура.

При подключении важно помнить:

• подключение холодной воды должно быть с нижней части бойлера;
• вывод горячей воды производится с верхней части емкости;
• точка рециркуляции должна всегда быть в центре водонагревателя.

Подключить котел к бойлеру можно с использованием нескольких схем: использовать трехходовой клапан, гидравлическую стрелку или использовать два насоса.

Как подключить бойлер к котлу с помощью двух насосов и выгодно ли это? Все три схемы подключения существуют, и особенности подключения у всех разные. Схема, в которой задействованы сразу два насоса, отличается лишь тем, что она удобна, когда все контуры расположены параллельно; в схеме также идет использование обратного клапана. Клапан предотвращает смешивание потоков теплоносителя. Таким образом, получается, что на каждый контур бойлера и котла работает свой насос, циркуляция воды происходит быстрее и качественнее.  Управление насосами осуществляется через термодатчик, находящийся на накопительном устройстве. Важно помнить, что контур отопления не является основным!

Что такое теплоаккумулятор

Пошаговая схема подключения бойлера косвенного нагрева

Теплоаккумулятор или буферный бак представляет собой вертикальную накопительную стальную емкость цилиндрической формы, наполненную теплоносителем. Теплоаккумулятор монтируют поблизости от генератора тепла и используют для накопления тепловой энергии, а затем для ее расходования по мере необходимости.

Проще говоря, это большой бак-термос, служащий для накопления нагретой воды. Позже ее можно использовать для подачи в систему отопления. Это дает котлу возможность «отдохнуть», а хозяину дома – сократить затраты на отопление.

Принцип работы теплоаккумуляторов довольно прост. Тепловая энергия, полученная при работе генератора тепла (например, котла того или иного вида), поступает в буферную емкость и нагревает находящийся в ней теплоноситель (воду или незамерзающую жидкость). При достижении заданного уровня температуры теплоаккумулятор начинает делиться теплом с отопительной системой и, таким образом, сам становится источником тепловой энергии для дома.

Конструктивно теплоаккумуляторы разных производителей практически не отличаются друг от друга. Их, прежде всего, подбирают по объему бака – с учетом мощности котла, особенностей системы отопления, требуемой отдачи.

Типы

Производители водонагревательных устройств не скупятся на разработку суперсовременных моделей, верно сориентировшись в наметившемся несколько лет назад интересе населения к автономным устройствам отопления и горячего водоснабжения частных жилищ.

В настоящее время существуют два типа одноконтурных отопительных устройств:

• напольные;
• настенные.

Напольные варианты более мощные, но для их размещения нужны отдельные помещения в виде пристройки. Настенный водонагреватель – компактный, малогабаритный, устанавливается на стене. Именно поэтому первые из названных моделей получили распространение среди владельцев загородных и городских частных домов, дач и коттеджей, а настенные котлы нашли своих почитателей в городских районах.

И те и другие котлы имеют простое и понятное устройство, привлекательный внешний вид, высокую степень безопасности. Составлять собственное мнение о том, какие из них лучше, нужно только в зависимости от стоящих перед ними задач. Иногда выгодней приобрести одноконтурный настенный агрегат с меньшей мощностью, но которой хватит для полноценной отопительной системы дома, и произвести несложную обвязку для подключения настенной конструкции к колонке, служащей для нагрева холодной воды для собственных нужд (колонка может быть электрической или газовой). Обвязочный комплект шлангов можно приобрести отдельно.

Такая пара будет надёжней, особенно если колонка электрическая: нет газа – работает колонка.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Нюансы подачи холодной воды

Напоследок отметим, что не нагретая вода должна подаваться под очень высоким давлением в емкость, чтобы уже нагретая жидкость начала выливаться из бойлера – лишь в этом случае можно утверждать, что водоразбор успешно завершился. Ведь если давление воды на входе очень маленькое, то горячая вода не сможет покинуть бак, поскольку трубка для выхода нагретой жидкости находится в самой высшей точке нагревателя. Холодная вода заливается с нижней части, причем благодаря специальному приспособлению – штуцеру – эта жидкость стелется на дне бойлера.

Таким образом, имеется несколько видов водонагревательных элементов, которые предназначены для нагрева воды и ее подачи. Каждая из этих разновидностей отличается собственными достоинствами и недостатками, и лишь потребитель решает, какой из бойлеров является оптимальным именно для его системы.

Устройство

При любом виде внешних источников тепловой энергии работа бойлера проходит одинаково, за редким исключением. И даже частные новации отдельных фирм, защищаемые патентным правом, не меняют сути давно устоявшейся схемы. Поступившая из какого-либо источника порция носителя тепла идет по змеевику, встроенному в накопитель. Циркуляция поддерживается за счет насоса. При близком контакте с трубками или резервуаром, где находится изначально более холодная вода, происходит ее нагрев.

Поскольку даже один джоуль тепла, напрасно излученный наружу, сказывается крайне отрицательно на работе системы, ее обязательно оснащают теплозащитой. В качестве непроницаемого для оттока тепла материала обычно выбирают полиуретан или полистирол. Поступление новых доз холодной воды закономерно происходит из общей системы водоснабжения. Каждая новая порция проходит через специально разработанные патрубки. Как только цикл движения в змеевике завершен, теплоноситель поступает в нагревательную систему дома — для этого предусматривается совершенно особый патрубок.

Дальше уже начинаются определенные различия: хотя большинство бойлеров проектируется в расчете на подачу холодной воды по нижнему ходу, есть и такие, в которых она поступает через верх. В подобной конструкции жидкость должна сначала полностью пройти через систему до самого нижнего пункта. Вариаций с выводом подогретого теплоносителя заметно меньше, почти в 100% случаев его выводят сверху. Трудно найти причину, по которой следовало бы поступить иначе. Ведь верхнее расположение позволяет подавать горячую воду максимально долго, пока в емкости есть хотя бы небольшая ее порция.

Чтобы змеевик занимал максимально большое пространство в пределах корпуса, его обычно делают в форме спирали. Когда теплоноситель пройдет несколько циклов по этой трубе, температура становится равной прогреву жидкости в самом бойлере. По команде специального реле останавливается специальная цепь, питающая насос. При последующем охлаждении теплоносителя до установленного значения, реле дает другую команду — замкнуть цепь — и прогрев возобновляется. Преимущества подобного устройства довольно хорошо известны. Все эти моменты должны быть учтены до начала работ.

Бойлер косвенного нагрева какой фирмы выбрать

Такие изделия, как бойлеры, досконально известны разве что профессионалам

Чтобы «не обжечься» на покупке дорогого товара рекомендуется обращать внимание на продукцию известных компаний. Причем с высокой репутацией

1. Gorenje

2. Vaillant

3. Protherm

4. Baxi

Gorenje – известная словенская компания, основанная в 1950 году. Специализируется на бытовой технике – 95% выпущенной продукции идет на экспорт.

Vaillant – ведущий производитель в отрасли технологий обогрева и вентиляции. Немецкий концерн начал свою историю в 1874 году. На современном этапе предпочитается ручная сборка приборов.

Protherm – чешская фирма, выпускающая отопительное и водонагревательное оборудование с 1991 года. Рынок сбыта товаров – Азия, Африка, Европа. Входит в состав Vaillant Group.

Baxi – компания из Италии, которая более 50 лет создает водонагреватели и отопительную технику. Является составной частью холдинга BDR Thermea, присутствующего на рынках 70 держав.

Битермические

Конструктивной особенностью данной группы приборов является наличие сразу двух контуров: горячего водоснабжения и отопления. Такие агрегаты используются в котлах Linea Isy (Bongioanni), Immergas Star kW (Immergas) и Hermann Habitat 2 (Hermann). Если говорить непосредственно о строении модели, то отметим, что она представлена так называемой «трубой в трубе» (коаксиальной). Кроме этого, присутствуют медные пластины, которые расположены на поверхности прибора.

Отличия

Наружная труба предназначена для циркуляции теплоносителя в системе отопления, тогда как внутренняя – для движения санитарной воды. В отопительном режиме функционирования сгораемые газы выделяют тепло, которое доставляется прямо к теплоносителю. Если же теплообменник функционирует в режиме горячего водоснабжения, то тепло сначала передается теплоносителю, после чего оно достается контуру.

Если используется битермический теплообменник для отопления дома, то отпадает необходимость в установке таких гидравлических отопительных агрегатах, как вторичный теплообменник и трехходовой клапан.

Это самым положительным образом сказывается на цене котла, к тому же существенно увеличивается надежность функционирования устройства.

Недостатки

Однако без некоторых недостатков также не обошлось. К примеру, несколько ограничена передача тепловой энергии в режиме ГСВ, что, соответственно, ведет к уменьшению объемов приготовляемой нагретой воды, если сравнивать с остальными разновидностями теплообменников для отопления. Еще одно ограничение – специалисты не советуют эксплуатировать данное устройство в тех регионах, где вода отличается повышенным содержанием жестких солей в своем составе. Причиной является более интенсивное и ускоренное отложение солей из-за достаточно чувствительного перепада температур в режиме горячего водоснабжения и отопления.

Также стоит отметить, что некоторые теплообменники отличаются увеличенной емкостью. Установка таких котлов ведется в отопительных котлах самого высокого класса — Eura (Hermann). Своим внешним видом они больше всего напоминают 6-8-литровый бойлер для отопления, который оборудован специальным медным змеевиком, расположенным по всему объему агрегата. Такие теплообменники получили название мини-бойлеров. По змеевику проходит контур теплоносителя, а через стенки – контур горячего водоснабжения.

Классификация газовых двухконтурных котлов

Двухконтурный газовый котел со встроенным бойлером

Газовые отопительные котлы можно классифицировать на основе следующих характеристик:

1. Мощность — главная характеристика. Естественно, чем мощнее газовый котёл, тем сильнее он нагревает помещение. Ориентируйтесь на площадь вашего дома, если она невелика, то и очень мощный котёл не нужен. Если же обогреваемая площадь достаточно велика, то тут следует исходить из формулы, что 1кВт производимой тепловой энергии отапливает приблизительно 10 квадратных метров помещения, при условии, что потолки в доме не превышают значения 3-х метров.
2. Второй контур. Это важная характеристика, ведь если котел одноконтурный, то это накладывает определённые ограничения на использование агрегата. Одноконтурные агрегаты гораздо дешевле и с обогревом помещений справляются не хуже, особенно если только это от него и требуется. Если же вы хотите что бы котёл ещё и нагревал воду для бытового использования, то вам точно необходим настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличии от проточного водонагревателя, который при больших объемах, может не справляться со своей задачей.
3. Система выброса отработанного топлива. Этот параметр напрямую отвечает за безопасность, ведь если котёл будет сжигать кислород и воздуха в помещении, то как минимум неприятные побочные эффекты проявиться у каждого, кто находится в доме. По этому, устройства с системой естественной тяги подходят только когда имеются специальные дымоходы для отвода газов. В противном случае, ели таковых заложено не было, оптимальным выбором будет система принудительного вывода газов. Суть которого заключается в двойной трубе, через внутреннюю выводятся отработанные газы, а внешнюю втягивается свежий воздух. Они более экономичны при монтаже, ввиду того что не нужно строить специальный дымоход.
4. Метод розжига. Это не столь важный аспект, но тем не менее он может помочь сэкономить немного на эксплуатации котла. Основные способы, это с помощью пьезо-элемента и полной автоматикой. Автоматика значительно экономнее, за счёт отсутствия запальника а значит и горящего в нём огня тоже нет. Плюс не нужно нажимать кнопки и перезажигать пламя каждый раз когда будут перебои с подачей газа. В автономном режиме всё само разожжется и подрегулирует температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Наиболее часто встречающиеся из них, это:

1. Датчик пламени. Обязательный прибор, так как именно перекрывает подачу газа, в случае если внезапно потухло пламя
2. Термостат. Так же относиться к основным датчикам, поскольку отключает газовый котёл в случае если вода в нём достигла критической отметки температуры.
3. Датчик блокирующий котёл при внезапном отключении электроэнергии.
4. Датчик – блокиратор срабатывающий при перебоях с газом.
5. Датчик контролирующий тягу. Отключает котёл в случае отсутствия тяги.
6. Датчик уровня газа. В случае малого количества поступающего газа отключает котёл.

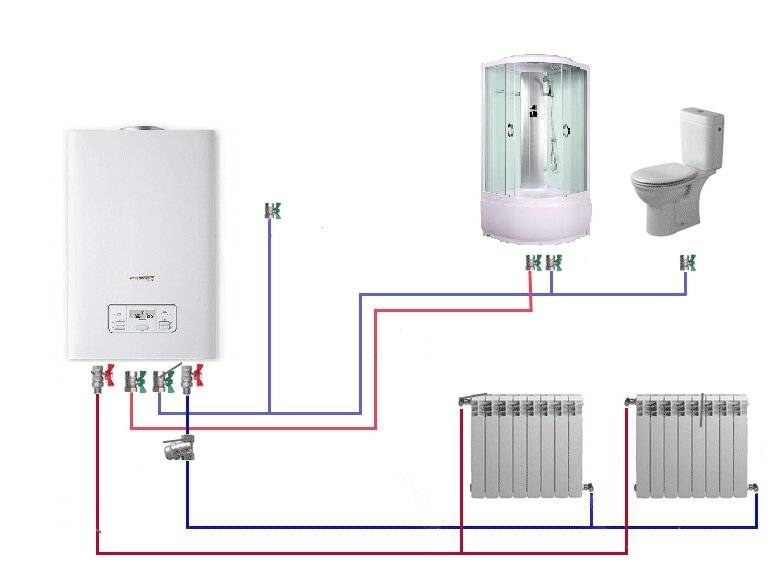

Схема подключения двухконтурного газового котла

Комплектность

В двухконтурном — все есть. Как правило, двухконтурный напольный газовый котел отопления уже оснащен всем необходимым: циркуляционным насосом, предохранительным клапаном, мембранным расширительным баком и арматурой. Все, что нужно для установки такой мини-котельной — подвести газ, трубы с водой и трубу для отведения продуктов сгорания.

В одноконтурном — все отдельно. Мало того, что нужно покупать дополнительное оборудование, так еще и монтировать его нужно в котельной, которая требует немалой площади. Более удобны в этом смысле настенные одноконтурные котлы — они уже имеют часть необходимых узлов, остается лишь подключить бойлер нагрева воды для системы ГВС с элементами защиты.

Одноконтурный. Нужно место – как для самого котла, так и для расширительного бака, насоса, предохранительного клапана. Учитывая не только габариты системы, но и ее неэстетичный вид, ее лучше разместить подальше от глаз. При этом сам монтаж и того и другого котла не составит труда для хорошего специалиста.

Котлы газовые одноконтурные

Котлы газовые одноконтурные нашли свое применение при организации отопления квартир, жилых домов, зданий и сооружений, хотя в первую очередь, конечно, предназначены для отопления жилых помещений. Одноконтурный газовый котел – самое популярное и распространенное отопительное оборудование на сегодняшний день.

Содержание

1. Одноконтурные газовые настенные котлы — устройство и применение видео
2. Одноконтурные газовые напольные котлы – устройство и применение
3. Монтаж и монтаж одноконтурных газовых настенных котлов видео
4. Монтаж и монтаж напольных газовых одноконтурных котлов
5. Котел газовый одноконтурный baxi

Котлы одноконтурные газовые настенные устройство и применение

Отопительный котел представляет собой нечто вроде обычной кастрюли, в которую налили воду и накрыли крышкой, подожгли. Внутри такого отопительного котла находится теплоноситель, который за счет сжигания топлива постепенно нагревается и поступает в систему отопления. Это основное предназначение газового котла максимально эффективно нагревать теплоноситель за счет сжигания природного газа.

Газовый одноконтурный настенный котел использует природный газ для своей достаточно экономичной работы. Учитывая потенциальную опасность используемого топлива, котел оборудован устройствами, обеспечивающими его безопасную эксплуатацию.

Газовые одноконтурные настенные котлы менее мощные, чем напольные. Также они различаются по стране – производителю, мощности и цене. В основном покупатели отдают предпочтение котлам европейского производства.

Как следует из названия, настенный газовый одноконтурный котел вешается прямо на стену. Цена настенного одноконтурного котла выше напольного. Его обычно устанавливают в малогабаритных квартирах или комнатах небольшой площади, где нет возможности установить напольный котел.

Одноконтурные газовые напольные котлы – устройство и применение

Напольные газовые одноконтурные котлы стоят значительно дешевле настенных котлов. Они намного крупнее, но используя почти такое же количество топлива, нагревают больше воды.

Для изготовления газовых одноконтурных напольных котлов применяют в основном чугун и сталь. Но, в последнее время, благодаря дешевизне стальных котлов, они пользуются большим спросом у населения.

Одноконтурные газовые напольные котлы применяются только для обогрева помещения. Если есть необходимость подключить такой бойлер для обеспечения ГВС, то в дополнение к нему необходимо приобрести бойлер.

Монтаж и монтаж одноконтурных газовых настенных котлов

Перед тем, как приступить к монтажу настенного одноконтурного газового котла, следует промыть все имеющиеся у него внутренние трубы. Для этого необходимо снять с них транспортировочные заглушки и пропустить воду через весь газовый котел под небольшим напором. Это необходимо сделать для того, чтобы избежать проблем от возможного попадания в них мелкого мусора в процессе сборки.

Материал, из которого сделана стена, на которую вы будете вешать котел, должен быть из негорючего материала. Если такой стены в доме нет, то на существующей стене выкладывается термостойкое покрытие слоем не менее 3 мм, а сам настенный котел отопления закрепляется на расстоянии не менее 45 мм. от самой стены.

Сам монтаж настенного одноконтурного котла заключается в креплении его к монтажным рейкам, установленным на высоте 0,8 1,6 м от пола. Котел необходимо закрепить ровно, не допуская перекосов. Для этого обязательно проверьте точность при помощи уровня.

Обязательно установите фильтр на трубу подачи воды к вашему котлу. Это важно сделать для того, чтобы не допустить возможного засорения, которое может вызвать проблемы в работе всей системы отопления и даже привести к выходу газового котла из строя. С обеих сторон фильтра необходимо установить запорную арматуру, чтобы в дальнейшем менять или чистить теплообменник, не сливая воду из системы отопления, и, таким образом, не оставлять весь дом без тепла.

Если конструкция вашего настенного одноконтурного газового котла дымоходная, то вам необходимо установить его дымоход и проверить на обязательную тягу. Если ваша модель котла не дымоходная, то и дымоход устанавливать не нужно, ведь все продукты сгорания по его конструкции будут выводиться с помощью тяги имеющегося вентилятора.

Не допускается сам процесс подключения газа к котлу. Для этого приходится вызывать специалистов, работников газовой отрасли. Обязательным условием подключения и ввода в эксплуатацию является использование не пластиковой, а металлической трубы и специального привода.

По окончании монтажа настенного одноконтурного газового котла необходимо подключить его к электрической сети, предусмотрев оснащение его силовой цепи автоматической защитой от перегрева и короткого замыкания.

При установке котла обратите внимание на то, что он должен находиться на расстоянии не менее 20 см от любых газовых или электрических приборов, а также легковоспламеняющихся материалов.

Монтаж и монтаж напольных газовых одноконтурных котлов

Напольные газовые одноконтурные котлы, как правило, мощнее настенных, и применяются для отопления домов с большой площадью. Это подразумевает необходимость обогрева нескольких этажей. Перед тем, как приобрести напольный газовый котел, необходимо обратить внимание на то, как расположены трубы в котельной, где он будет установлен, чтобы трубы напольного котла располагались с той же стороны, что и выводы труб.

Напольный котел имеет достаточно большой вес, поэтому для него необходимо оборудовать надежный фундамент. На сплошной деревянный пол в котельной достаточного размера (примерно на 30 см больше основания котла) можно положить лист оцинкованного железа.

Установив напольный газовый одноконтурный котел, необходимо выставить его как можно ровнее, подложив под ножки по мере необходимости какой-нибудь негорючий твердый материал.

После этого вы можете подключить свой газовый котел к дымоходу, предварительно проверив там тягу. Это необходимо сделать, если котел не оборудован принудительной тягой.

Во избежание преждевременного засорения теплообменника, перед подключением напольного одноконтурного газового котла к системе отопления дома, непосредственно перед вводом обратки, но после слива для заполнения системы необходимо установить фильтр жесткой очистки.

Газовый напольный одноконтурный котел должен быть установлен и подключен к системе отопления так, чтобы в случае чего его можно было легко демонтировать. Для этого на каждой из труб котла (подводящей или отводящей) необходимо установить задвижки, позволяющие быстро демонтировать котел без необходимости слива воды из системы отопления.

Котел подключается к системе газопровода с помощью стальной трубы и с разрешения оператора газового хозяйства.

Одноконтурный газовый котел baxi

Холдинговая компания Baxi Group (Англия) является одним из крупнейших и наиболее профессиональных организаторов отопления, комфорта и уюта в домах миллионов людей по всему миру. Холдинговой компании Baxi Group уже почти 150 лет, в ее состав входят тридцать компаний, расположенных как в Англии и Италии, так и во Франции, Германии, Дании, Испании, а также Турции, с 6000 сотрудников и годовым оборотом в один миллиард евро.

Годовой объем выпускаемой продукции составляет около миллиона единиц котельного оборудования. В Европе котлы Baxi занимают третье место по объему продаж, или 11% всего рынка отопительного оборудования.

Итальянская компания Baxi Spa, входящая в холдинг Baxi Group, является центром производства одноконтурных маломощных газовых котлов отопления. В Италии на сегодняшний день занимает первое место по производству одноконтурных газовых котлов Baxi. Примечательно, что около 70% всей продукции итальянской компании производится на экспорт. Его покупают более шестидесяти стран мира.

Таким образом, можно сделать вывод, что одним из важнейших требований, предъявляемых к одноконтурным газовым котлам, является: экономичность, экологичность и высокий КПД при длительной необслуживаемой работе.

Электрические котлы по сравнению с газовыми

Вы можете быть удивлены, узнав, что электрические котлы идеально подходят для определенных применений независимо от эксплуатационных расходов. В США широко известно, что газовые котлы дешевле в эксплуатации, чем электрические котлы. Тем не менее, есть области применения, где эксплуатационные расходы не должны быть единственным фактором в процессе выбора котла.

Во-первых, тарифы на газ и электричество сильно различаются в зависимости от того, где вы живете. В некоторых районах каждый из них может быть в пять раз дороже, поэтому стоит знать стоимость энергии в районе, где вы живете.

Итак, вы хотите обогреть свой дом или офис и задаетесь вопросом, какой вариант лучше при сравнении электрических котлов с газовыми? Чтобы получить ответ, важно задать себе пару вопросов:

• Вы устанавливаете всю систему отопления? Если это вы, газ может быть самым разумным выбором.
• Добавляете комнату или хотите теплые полы в ванных комнатах или других часто посещаемых помещениях? Если это так, то электрический, как правило, лучший выбор.

Но эти два вопроса — не единственные, на которые следует обратить внимание, прежде чем принимать решение. Давайте посмотрим, какой источник тепла лучше всего подходит для многих приложений, чтобы вы знали, какие модели лучше использовать — электрические или газовые.

Когда устанавливать электрический бойлер: Точечное отопление

Электрические бойлеры используются тогда, когда в определенных зонах существующего дома необходимы теплые полы. Для домов, в которых уже есть система отопления, добавление еще одной комнаты или, возможно, четырехсезонного крыльца потребует тепла, чтобы использовать пространство круглый год в холодном климате. Если пол не покрыт ковром, полы могут быть холодными и крайне неудобными в отопительный сезон. Электрические котлы могут эффективно обогревать полы и помещения без сквозняков, характерных для печей с принудительной подачей воздуха и тепловых насосов.

Ограниченное пространство является распространенной проблемой при установке системы дополнительного котла в существующем доме. Легкая и компактная конструкция электрических котлов Thermolec предлагает идеальное решение. В отличие от газовых котлов, для которых требуется вентиляция и дополнительные газопроводы, устройствам для сжигания топлива для горения требуется наружный воздух, а также необходимо выводить опасные побочные продукты (окись углерода) за пределы дома. С другой стороны, электрические котлы не нуждаются в вентиляции (без сжигания), что экономит место и значительно снижает стоимость установки системы отопления.

Электрические котлы Thermolec имеют модулирующую выработку тепла и способны вырабатывать низкие и точные уровни Btu. Они производят только то, что необходимо для обогрева помещения до нужной температуры. Небольшие зоны обогрева или зоны, такие как ванные комнаты, фойе, домашние офисы и кухни, являются сложной задачей для газовых котлов. Это потому, что их минимальная выходная мощность БТЕ чрезмерна для таких областей. Они тратят энергию на перегрев, а не на создание потрясающего комфорта, обычно связанного с системой лучистого обогрева пола.

При пристройке помещений, где домовладельцам нужен лучистый теплый пол, установка дополнительного газового котла в существующем доме может стать монументальной задачей для специалистов по ОВКВ. В конечном счете, это означает дополнительные затраты на установку для покупателей.

Оценка эксплуатационных расходов: электрический или газовый

Электрический котел, как правило, дешевле, чем газовые котлы сопоставимого размера и модели. Хотя первоначальная стоимость устройства будет более доступной, когда устройство будет электрическим, вы также должны учитывать затраты на его эксплуатацию.

Невозможно дать точные цифры по стоимости энергии и топлива, так как тарифы на газ и пропан различаются по всей стране. Очевидно, что тарифы на электроэнергию тоже, поэтому трудно сказать, какая единица является более дорогой формой отопления. В целом электричество в большинстве районов США стоит дороже, чем газ.

Однако стоимость энергии не является единственным фактором. Вот еще несколько моментов для размышления:

• Помимо более низкой стоимости установки, электрические котлы не требуют ежегодного обслуживания, что настоятельно рекомендуется всеми производителями высокоэффективных газовых котлов.
• Газовые котлы более сложны по конструкции и чаще имеют проблемы с производительностью. Две распространенные проблемы при первоначальной настройке котла — получение правильной смеси воздуха и газа (часто из-за неправильной вентиляции).
• Теплообменники в газовых котлах чувствительны к водным условиям и побочным продуктам сгорания, которые могут сократить срок службы котла или привести к его поломке, если не проводится ежегодное техническое обслуживание.

Сейчас никто не утверждает, что с электрическими котлами никогда ничего не выходит из строя, но они не требуют строгого графика обслуживания и большинство проблем/проблем можно выявить с помощью вольтметра. В итоге затраты на техническое обслуживание газовых котлов не должны быть сведены к минимуму, поскольку они значительны и поэтому должны учитываться в общих эксплуатационных расходах продукта.

Почему электрические котлы Thermolec являются правильным выбором

Тот факт, что электрические котлы, как правило, меньше, легче и дешевле, чем газовые, не означает, что каждая марка электрических котлов может претендовать на то же самое. На самом деле марки электрических котлов могут значительно различаться по размеру, весу, функциям и занимаемой площади.

Электрические котлы Thermolec занимают меньше места и значительно легче, чем электрические котлы других марок. Основные отличия заключаются в используемых компонентах и ​​функциональных возможностях их котлов.

Например, Thermolec использует резервуары из нержавеющей стали, сертифицированные ASME, которые более прочны и легче, чем резервуары из углеродистой стали или чугуна. Thermolec также применяет самые передовые технологии в своих котлах, которые обеспечивают полное модуляционное отопление во всех моделях котлов. Чтобы сократить расходы на установку, меньший размер и меньший вес котлов Thermolec означают, что для установки котла необходимо отправить на место работы только одного техника. Это не относится к большинству других электрических котлов, которым часто требуется два техника только для того, чтобы провести устройство через дверь в дом.

Хотите узнать больше о разнице между марками электрических котлов и электрических и газовых котлов, чтобы определить, какой из них подходит именно вам? Возможно, вам будет полезно связаться со специалистом, специализирующимся на котлах, или посетить следующий веб-сайт, чтобы узнать больше о котлах Thermolec для рынка США: www.epsalesinc.
