Какой провод лучше: одножильный или многожильный?

Перейти к списку

Все статьи /
22.10.2019

тесли
tesli
провод
эксперт
многожильный
одножильный
инфо
какой провод лучше

Провод и кабель состоят из токопроводящей жилы голой или покрытой одним или двумя слоями изоляции. Изоляция выполняется из диэлектрического материала, например, ПВХ, резина, полиэтилен, фторопласт. Жилы изготавливают из алюминия или меди. Также и по структуре жилы бывают:

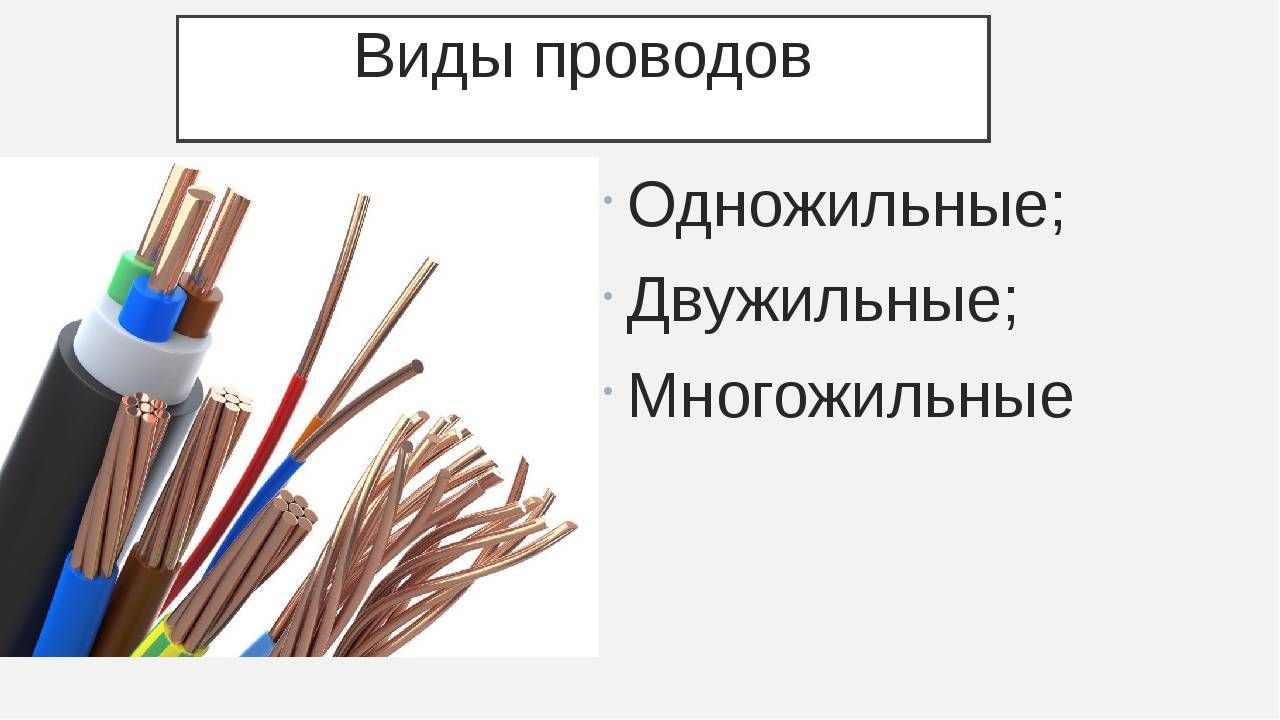

1. Однопроволочные — жёсткие. Состоят из цельного цилиндрического или фасонного (секторного) проводника, иногда их называют монолитными.

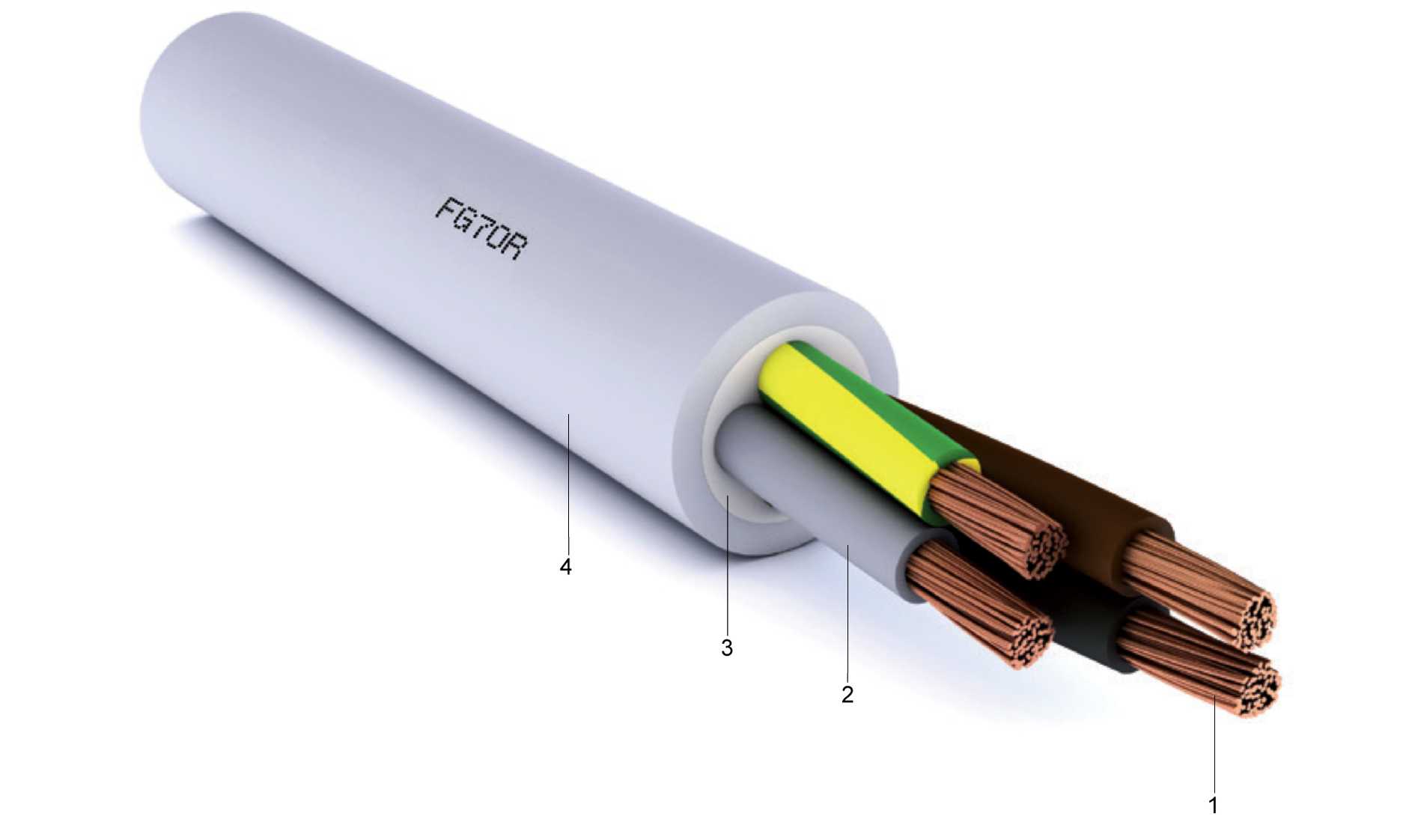

2. Многопроволочные — мягкие. Состоят из 7 и больше тонких проволок. Точное количество проволок определяется в ТУ на изделие и в ГОСТ 22483-2012, это зависит от площади поперечного сечения ТПЖ и её класса гибкости.

Однопроволочные и многопроволочные провода отличаются классом гибкости. Это понятие характеризует способность кабеля к изгибам без повреждений. Всего 6 классов гибкости, где 1 — самый жёсткий, а 6 — самый гибкий. Например, у одножильного провода ПВ-1 — класс гибкости 1, а у провода с мягкой многопроволочной жилой ПВ-4 — класс гибкости 4. В этом конкретном случае класс гибкости заложен в маркировке.

В общем случае многожильные провода лучше подходят для питания нестационарного или подвижного электрооборудования. При стационарной прокладке их удобно укладывать в кабельных каналах, они легче проходят повороты и изгибы.

Для проводки в доме и прокладке в штробе лучше подходят одножильные кабели. Они выдерживают большие механические нагрузки типа сдавливания и растяжения, да и подвижность при таком способе прокладки совершенно не нужна.

В щитке с автоматами и УЗО соединения легче и лучше проводить однопроволочными изолированными проводами типа ПВ-1. Так они будут жёстко стоять на своих местах, не переломятся при случайных рывках, например, при замене автомата. Плюс к тому такие провода будут жёстко держать ту форму, которую вы им придадите.

В информационных сетях, например, для видеонаблюдения, телефонии, интернета обычно используются специальные кабели с однопроволочной жилой, а для питания этих устройств — многожильные проводники. Либо они питаются прямо по кабелю связи.

Для подвижного оборудования используют шнуры, пример — дрели и другой электроинструмент, утюги, настольные лампы. В утюгах шнур покрыт тканевой оплеткой, для дополнительной защиты от высокой температуры и трения.

Другие статьи

Как управлять освещением в доме

Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.

Светотехника
Управление светом
Arlight

Все статьи   /   28. 02.2023

Выбираем подсветку для рабочей зоны на кухне

Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.

Светотехника
Подсветка
Arlight

Все статьи   /   30.12.2022

Обзор магнитных трековых систем бренда Arlight

Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.

Arlight
Светотехника
Трековые светильники

Все статьи   /   20.12.2022

Новый уровень модульного оборудования – ARMAT IEK

Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.

IEK
ARMAT

Все статьи   /   18.03.2022

Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения

Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.

дизайн интерьеров
эуи
электроустановочные изделия
розетки и выключатели в дизайне
выбрать розетки и выключатели для квартиры

Все статьи   /   01.12.2021

Электрощит для квартиры и частного дома: основные отличия

Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.

электрощит
сборка электрощита
купить электрощит
подключение электрощита
электрощит для дома
электрощит в квартире

Все статьи   /   05.08.2021

Одножильный или многожильный провод: какой лучше выбрать?

Сравниваем одно- и многожильные провода

Какой провод лучше многожильный или одножильный? Такой вопрос часто возникает перед началом работ по замене проводки. Ответ на него не может быть однозначным, ведь каждый из этих видов проводов создан для своих целей. Поэтому чтобы ответить, давайте разберем достоинства и недостатки каждого из них.

Содержание

• Структура проводов
• Достоинства одно- и многожильных проводов
  • Достоинства одножильных проводов
  • Достоинства многожильных проводов
• Вывод

Структура проводов

Наш разговор о том, какой провод одножильный или многожильный выбрать, мы начнем с рассмотрения структуры провода. Это позволит нам более детально разобрать, как он устроен.

Одножильный провод или многожильный: классы гибкости проводов

• Одним из основополагающих нормативных документов в этом вопросе является ГОСТ 22483 – 2012. Он говорит о том, какой должен быть провод по конструкции, устанавливает требования к техническим характеристикам, а также определяет параметры, которые позволяют относить провод к тому или иному виду или подразряду.
• Первое, что стоит упомянуть — это класс гибкости. Он определяет насколько сильно можно изгибать провод, и насколько он стоек к такому виду деформаций. Всего существует 6 классов гибкости.

Таблица номинальных параметров проводов первого класса гибкости

• К первому классу гибкости относятся все однопроволочные провода. Кроме того, к ним относят многопроволочные провода с сечением в 185 мм2 — такие сечения применяются только в промышленности, поэтому мы их рассматривать не будем.
• Второй класс является более гибким. Чтобы достичь этого свойства, провода делают состоящими из нескольких отдельных проволок, скрученных между собой. Таблица 4 ГОСТ 22483 – 2012 определяет их минимальное количество для проводов разного сечения.

Таблица номинальных параметров проводов пятого класса гибкости

• А вот для классов 3 и выше, минимальное число проволок не должно быть меньше, чем для второго класса, и определяющим фактором инструкция называет сечение каждой отдельной проволоки. Таблицы 5, 6, 7, 8 ГОСТ 22483 – 2012 определяют это максимальное сечение каждой отдельной проволоки в проводах разного сечения.
• Дабы лучше понять отличие одножильного провода от многожильного, а также отличия между разрядами гибкости, давайте возьмем конкретный пример. Допустим, у нас имеется провод третьего и пятого класса гибкости, сечением в 1 мм2. Провод третьего класса гибкости будет выполнен из нескольких проволок с диаметром не более 0,43 мм, а провод пятого класса — из проволок с диаметром не более 0,21 мм. Соответственно в проводе пятого класса отдельных проволок будет больше, и их общее число не должно быть меньше 7, что определено для провода второго класса.

Таблица номинальных параметров проводов третьего класса гибкости

Обратите внимание! Существуют еще провода круглой, уплотненной и фасонной формы. В данной статье мы их не рассматриваем, так как преимущественно такие изделия встречаются с сечением в 25 мм2 и более. Это уже мощные силовые установки, которые требуют специального расчета.

Многожильный алюминиевый провод

• Сразу отметим, что данное правило распространяется не только на медные провода. Алюминиевые провода так же могут быть гибкими и многопроволочными. Только обычно это провода с сечением в 16 мм2 и более. При этом выше второго класса гибкости алюминиевые провода не встречаются.

Достоинства одно- и многожильных проводов

Разобрав отличие многожильного провода от одножильного, и различия разных многожильных проводов, можно приступать к анализу их преимуществ и недостатков. И здесь нам следует дать ответ на следующие вопросы: как они отличаются по физическим свойствам, как отличаются по механическим свойствам, и в чем отличие этих проводов в плане монтажа и эксплуатации?

В данном видео подробно рассказывается об одно- и многожильных проводах.

Достоинства одножильных проводов

Начнем с разбора одножильных проводов. Данный вид проводников обычно относят к установочным. То есть к таким проводам, которые после монтажа не следует перемещать, гнуть и подвергать другим видам механических воздействий.

• Одним из главных преимуществ таких проводников является более низкое сопротивление 1 км провода. Например, для медного проводника в 1 мм2 сопротивление должно быть не больше 18,1 ОМ. Для сравнения, такой же проводник, но пятого класса гибкости, может иметь сопротивление до 19,5 Ом. Разница, конечно, не самая существенная, и вполне укладывающаяся в статистическую погрешность, но она есть.

Формула расчета сопротивления проводника

• Объясняется такое расхождение достаточно просто — чем меньше сечение единичного проводника, тем больше сопротивление. В идеале множество проволок в многожильном проводе соединены, и представляют собой единое целое, но все равно есть определенное сопротивление между отдельными проволоками, которое и приводит к большему суммарному сопротивлению провода.
• Следующим аспектом, на который стоит обратить внимание, выбирая многожильный или одножильный провод, является удобство монтажа. И в первую очередь, это касается контактных соединений. Давайте рассмотрим, какой провод лучше соединять.
• Если следовать правилам ПУЭ, то нам доступны винтовые, зажимные, сварочные, прессовочные и соединения методом пайки. Давайте рассмотрим каждый из них.

Обратите внимание! Наш дальнейший анализ соединений мы проводим для медного провода. Ведь, согласно ПУЭ с 2001 года, в жилых помещениях допускается применять только медный провод. А наш выбор, что лучше, мы приводим именно для проводов небольшого сечения.

Читайте также: Как соединить многожильный и одножильный провод.

Последним преимуществом одножильного провода является его цена. Она обычно немного ниже, хотя в некоторых случаях эта разница может быть многократной.

Достоинства многожильных проводов

Прочитав первую часть нашего текста, у вас может сложиться впечатление, что выбирать какой провод лучше одножильный или многожильный, вообще не стоит, ведь выбор в пользу одножильного изделия очевиден. Но это не совсем так.

И сейчас мы попробуем объяснить почему:

• Самым главным преимуществом многожильного провода является его гибкость. Это особенно актуально для проводов большого сечения в 10, 16 и более мм2. Конечно такие провода практически не применяются на бытовом уровне, но иногда могут потребоваться и они.

Радиус изгиба провода

• Такой провод удобнее монтировать и в случае необходимости его можно переместить, как на видео. При этом не стоит забывать о том, что даже самый гибкий провод имеет допустимый радиус изгиба. Обычно он колеблется от 5 до 10 диаметров провода и, отчасти, зависит от типа изоляции.

Обратите внимание! Для переносных электроустановок может применяться только гибкий провод. Раньше для этого класса, особенно гибких проводов, даже существовало специально обозначение – шнур. Но на данный момент от него отказались.

Наконечники для многожильного провода

• Что касается коммутации проводов, то все достоинства и недостатки мы уже описали выше. В пользу многожильных проводников можно добавить только то, что сейчас существуют специальные латунные наконечники, стоимость которых невелика. Смонтировать их вы сможете своими руками без дополнительного инструмента.

Применение наконечников с клеммами WAGO

• Они применяются для соединения многожильного провода с винтовыми клеммами или могут быть использованы после специальной прессовки для клемм WAGO. Их применение полностью нивелирует все преимущества одножильного провода для этих типов соединений.

Вывод

Выбирая многожильный провод или одножильный, помните, что для каждого из них есть более предпочтительная сфера применения. Если вы монтируете скрытую проводку в стене, то вам, очевидно, дешевле будет остановить свой выбор на одножильном проводнике.

Если же вы монтируете временную электроустановку, то многожильное изделие будет гораздо практичнее. Если провод не планируется перемещать после монтажа – выбирайте одножильный, а в тех местах, где возможно изменение схем прокладки, лучше отдать предпочтение его многожильному собрату.

Выбор многожильного провода в сравнении со сплошным проводом

Выбор многожильного провода в сравнении со сплошным проводом

Перейти к основному содержанию

• Узнать цену

> Выбор многожильного или одножильного кабеля

13 июня 2022 г. /
Общие, 101 Learning, Установка и тестирование, Передовой опыт

Вы, наверное, знаете, что как экранированные, так и неэкранированные медные кабели с витой парой бывают многожильными или одножильными. Когда дело доходит до выбора того или иного, есть много соображений, включая стандарты, среду, область применения и стоимость. Давайте рассмотрим различия и соображения, чтобы вы могли решить, какой тип кабеля подходит для вашей конкретной установки.

Различия между многожильным и сплошным кабелем

Первое различие между многожильным кабелем и кабелем с одножильным проводом заключается в способе их изготовления: термины многожильный и сплошной относятся к фактической конструкции медных проводников внутри кабеля.

• • В многожильном кабеле каждый из восьми медных проводников состоит из нескольких «прядей» проводов малого сечения, которые концентрически намотаны вместе по спирали, подобно веревке. Многожильный провод обычно обозначается двумя числами, где первое число представляет количество жил, а второе — калибр. Например, 7X32 (иногда пишется как 7/32) означает, что проводник состоит из 7 жил провода 32 AWG.
• • В одножильном кабеле каждый из восьми проводников состоит из одного провода большего сечения. Одножильный провод определяется только одним номером калибра, чтобы указать размер проводника, например, 24 AWG. Будь то одно-, двух- или четырехпарный кабель, калибр твердого проводника является спецификацией кабеля.

Это приводит к самой заметной разнице: гибкость . Многожильные кабели гораздо более гибкие и могут выдерживать большие изгибы; однако в наконечниках эти гибкие нити могут со временем порваться или ослабнуть. Одножильные кабели более жесткие и могут сломаться, если их сгибать слишком сильно или слишком часто, но одножильные проводники будут сохранять свою форму с течением времени и должным образом входить в соединители смещения изоляции (IDC) на разъемах, коммутационных панелях и соединительных блоках.

Менее очевидная разница между многожильным кабелем и кабелем с одножильным проводом заключается в производительности . Как правило, сплошные кабели являются лучшими электрическими проводниками и обеспечивают превосходные стабильные электрические характеристики в более широком диапазоне частот. Они также считаются более прочными и с меньшей вероятностью подвержены влиянию вибрации или коррозии, поскольку имеют меньшую площадь поверхности, чем многожильные проводники.

Одножильный провод также может проводить больший ток, чем многожильный провод. Проводники большего сечения (более тонкие) имеют больше вносимых потерь, чем проводники меньшего сечения (более толстые); многожильные кабели имеют затухание на 20–50 % больше, чем одножильные медные проводники (20 % для 24 AWG и 50 % для 26 AWG). Поскольку поперечное сечение многожильного проводника не полностью состоит из меди (там есть немного воздуха), они также имеют более высокое сопротивление постоянному току, чем одножильные кабели.

Теперь, когда вы понимаете разницу между многожильным и одножильным кабелем, давайте рассмотрим, что вам нужно учитывать при выборе.

Что лучше: многожильный или сплошной провод?

Когда дело доходит до 90-метровых горизонтальных постоянных соединений, выбора нет: будь то экранированная или неэкранированная витая пара, стандарты TIA и ISO/IEC требуют сплошного кабеля. Многожильный кабель (24 и 26 AWG) ограничен коммутационными шнурами и длиной 10 метров в пределах 100-метрового канала.

Поскольку многожильные кабели более гибкие и могут выдерживать изгибы, из них получаются отличные патч-корды для соединений оборудования и кросс-соединений, где кабели часто изгибаются и манипулируют ими; всего на 10 метрах канала повышенные вносимые потери и сопротивление не влияют на общую производительность канала. Однако меньшие многожильные патч-корды 28 AWG, которые имеют еще большие вносимые потери и сопротивление из-за меньшего сечения, имеют некоторые ограничения — приобретите патч-корды Skinny on 28 AWG, чтобы узнать больше.

Однако открытая офисная среда — это особые ситуации; они сталкиваются с регулярными реконфигурациями и могут потребовать более гибкой кабельной системы. В этих установках стандарты позволяют скрученным патч-кордам занимать более 10 метров канала. Однако, если вы используете более 10 метров многожильного кабеля в канале, отраслевые стандарты требуют уменьшения общей длины канала, чтобы учесть большие вносимые потери и сопротивление постоянному току.

Когда дело доходит до снижения номинальных характеристик многожильного кабеля в соответствии с отраслевыми стандартами, общий калибр является важным фактором: кабели большего калибра (более тонкие) имеют более высокий коэффициент снижения номинальных характеристик. Снижение номинальных значений для многожильных кабелей 26 AWG составляет 0,5, в то время как для многожильных кабелей 24 AWG — всего 0,2, а для многожильных кабелей 22 AWG вообще не требуется снижения номинальных характеристик.

Ниже приведены расчеты для определения общей длины канала, где H=длина горизонтального кабеля, D=коэффициент снижения номинальных характеристик, C=общая длина многожильного кабеля и T=общая длина канала.

Например, если вы используете 60 метров горизонтального одножильного кабеля категории 6A и 40 метров многожильного соединительного кабеля 24 AWG категории 6A с коэффициентом снижения номинала 0,2, общая длина канала должна быть уменьшена до 97,5 метров. (Если вы предпочитаете настоящую математику: общая длина многожильного кабеля = [105–60]/[1 + 0,2], или 37,5, а общая длина канала = 60+37,5, или 97,5 метра.) Если вы используете многожильный кабель 26 AWG со снижением номинальных характеристик на 0,5, длину канала необходимо уменьшить до 90 метров.

PoE предъявляет повышенные требования к многожильным патч-кордам

В то время как многожильный кабель является нормой для патч-кордов в зонах коммутации в телекоммуникационной комнате (TR) и в рабочей зоне (возможно, длиннее 10 метров в открытых офисах), основное применение, которое следует учитывать в современных локальных сетях, требует использования цельных патч-кордов. : Питание через Ethernet (PoE). Когда PoE доставляется по медному кабелю с витой парой, часть мощности рассеивается в виде тепла. Когда мощность рассеивается в виде тепла, температура кабеля увеличивается. Многожильные патч-корды с более высокими вносимыми потерями и сопротивлением постоянному току с большей вероятностью будут демонстрировать ухудшение характеристик передачи при повышенных температурах.

Хотя обычно это не проблема в помещениях с контролируемой средой, таких как TR, многожильные патч-корды могут стать проблемой, как только вы начнете подключать устройства на потолке — подумайте о беспроводных точках доступа, камерах безопасности, светодиодных светильниках и многом другом. В соответствии с передовой практикой, если окружающая среда не контролируется по температуре и кабель не должен сильно изгибаться, следует использовать сплошные кабельные патч-корды. Если вы используете многожильные патч-корды в неконтролируемых условиях, лучше сделать их короткими (около 5 метров или меньше). И когда дело доходит до высокотемпературных сред, отраслевые стандарты также требуют снижения длины канала для этого; большее количество кабелей в пучке, каждый из которых выделяет больше тепла, может потребовать еще большего уменьшения длины (хотя может быть исключение из каждого правила).

Уравновешивание разницы в стоимости между многожильным и сплошным проводом

В то время как большее количество прядей в проводнике означает большую гибкость, большее количество прядей также означает более высокую цену. Чтобы снизить затраты, многожильные кабели категории 6 и категории 6A разработаны таким образом, чтобы обеспечить баланс: достаточное количество жил для поддержания надлежащей гибкости, но не настолько много, чтобы это создавало существенную разницу в цене. Вам не нужно жертвовать производительностью (или соответствием стандартам), выбирая многожильный кабель вместо цельного для сред и приложений, для которых он не подходит. Держите многожильные кабели в зонах с контролируемой средой, где требуется большая гибкость, и используйте цельнопроволочный кабель там, где требуется надежность (и небольшой изгиб).

Будь то патч-корды, постоянные соединения или каналы, вы можете настроить инструмент Fluke Networks Versiv™ для сертификации характеристик кабеля.

Посмотреть конфигуратор Versiv

Что такое обратные потери?

14.02.2020

Три причины, по которым сертификация кабелей важнее, чем когда-либо

2023-01-05

Стоит ли сертификация по подготовке специалистов по кабельным системам (CCTT)?

25.11.2022

Наилучшие методы поиска и отслеживания кабелей

2022-08-16

Более быстрые сети требуют более точных измерений

21.06.2022

Что происходит с однопарным Ethernet?

16.06.2022

More General Posts See All >

Сила сертификационного тестирования: эксперты и файлы FLW

2023-05-02

Гарантия и сертификационные испытания идут рука об руку для окупаемости инвестиций

2023-04-06

Что такое возвратные потери?

14.02.2020

Три причины, по которым сертификация кабелей важнее, чем когда-либо

2023-01-05

Стоит ли сертификация по подготовке специалистов по кабельным системам (CCTT)?

25.

11.2022

Почему FiberLert меняет правила игры в волоконной оптике

17.11.2022

Одножильный и многожильный кабель

— плюсы и минусы каждого — FireFold

Если вы сомневаетесь, следует ли использовать одножильный или многожильный кабель, вы не одиноки. Люди во всем мире борются с этим решением, и нет четких ответов. Лучший вариант для вас зависит от нюансов вашей конкретной ситуации. Давайте посмотрим на различия между двумя типами кабелей и рассмотрим случаи, когда один будет работать лучше, чем другой.

Одножильный и многожильный кабель: основы

Одножильный кабель состоит из одной жилы или сердечника провода с изоляцией из непроводящего материала. Этот тип кабеля используется для домашней электропроводки, разводки макетных плат и других ситуаций, когда провода не требуется постоянно изгибать. Многожильный кабель состоит из набора проводов малого сечения, которые изолированы и обжаты непроводящими материалами. Этот тип кабелей обычно используется в ситуациях, когда провод должен быть проложен в ограниченном пространстве. Он также используется в местах со значительными изгибами или вибрациями. Примеры включают провода громкоговорителей, кабели для наушников и кабели для устройств.

Ситуации, в которых идеально подходят многожильные кабели

Те, кому требуются кабели для сложных целей, таких как печатные платы или электронные устройства, предпочтут многожильные провода, поскольку они останутся неповрежденными и защищенными, даже если они будут скручены или согнуты при соединении электрических компонентов.

Ситуации, в которых идеальны сплошные кабели

Те, кто работает на открытом воздухе или использует тяжелые условия эксплуатации, могут подвергать кабели воздействию коррозионных частиц, неустойчивых движений и суровых погодных условий. Твердые кабели лучше всего подходят для таких ситуаций.

Приобретайте кабели в магазине FireFold

Преимущества твердых кабелей

Часто предпочтение отдается сплошным кабелям, потому что они обычно более доступны по цене, чем многожильные, из-за более дешевых производственных затрат. Эти кабели просты, но достаточно прочны. В виде отдельных толстых жил кабеля они достаточно устойчивы к угрозам и очень просты в изготовлении. Сплошные кабели также имеют гораздо более компактный диаметр по сравнению с многожильными кабелями. Тем не менее, этот уменьшенный размер не снижает токопроводящей способности цельных кабелей. Добавьте к этому тот факт, что цельные кабели не так подвержены поломкам в результате коррозии, и легко понять, почему они пользуются таким большим уважением.

Недостатки сплошных кабелей

Несмотря на то, что сплошные кабели имеют множество похвальных характеристик, у них также есть несколько недостатков. Одна из основных проблем с твердыми кабелями заключается в том, что они обычно продаются только небольшого сечения. Кроме того, при постоянном изгибании или вибрации кабель может в конечном итоге изнашиваться и ломаться, что приводит к необходимости замены. Следовательно, сплошные кабели не оптимальны для таких приложений, как робототехника или транспортные средства, требующие значительного количества движений. Если кабель должен быть согнут в неудобную форму, твердый кабель не будет обладать достаточной гибкостью и прочностью, чтобы оставаться полностью неповрежденным.

Преимущества многожильных кабелей

Многожильные кабели легче прокладывать по сравнению с цельными кабелями. Они также чрезвычайно гибки. Многожильные кабели могут выдерживать невероятное количество вибраций и изгибов, не утомляясь и в конечном итоге не ломаясь. В результате вам не придется заменять многожильные кабели так часто, как это необходимо, на цельные кабели.

Недостатки многожильных кабелей

Многожильные кабели далеки от совершенства. Их диаметр довольно большой, но они обеспечивают такую ​​же несущую способность, как и цельные кабели. Они также дороже, так как затраты на их производство значительно выше, чем у цельных кабелей. Эти затраты выше из-за сложного производственного процесса, необходимого для разработки этих замысловатых проводов.
