Ондулин как правильно уложить: Как уложить ондулин на крышу своими силами без помощника

Как правильно крыть крышу ондулином своими руками, смотрите на фото и видео

Содержание статьи:

1. Нормы укладки ондулина на крышу

2. Инструкция по монтажу ондулина на крышу

3. Дополнительные элементы покрытия

4. Главные достоинства ондулина

5. Стоимость укладки ондулина

Такой кровельный материал, как ондулин сегодня набирает популярность все быстрее и быстрее. К сожалению, далеко не все застройщики достаточно осведомлены обо всех его достоинствах и некоторых недостатках, мало из них могут похвастаться и знаниями о его правильной укладке.

В настоящее время в Интернете можно найти массу материалов с фото и видео о том, как перекрыть крышу ондулином, но все же следует подробнее рассмотреть эту тему, представленную в стиле «кроем крышу ондулином своими руками» (дополнительная статья: «Монтаж ондулина своими руками — особенности техники»).

Современный рынок материалов для кровли предлагает довольно широкий ассортимент товаров, среди которых известностью пользуются как известные всем шифер и оцинковка, так и относительно новые покрытия, которые лишь недавно стали входить в широкое производство, но отличающиеся намного более привлекательным соотношением цены, качества и внешнего вида.

Ведь в функции материала для кровли должно входить не только обеспечение защиты сооружения от ветра или осадков, но придание всей конструкции неповторимого, оригинального внешнего вида, позволяющего выделить тот или иной дом среди остальных.

Производится материал из пропитанных битумом целлюлозы или стекловолокна, которые окрашены в разные цвета. Далее речь пойдет о том, как правильно крыть крышу ондулином, а также о необходимых для этого процесса навыках работы и инструментах.

Материал ондулин, именуемый еще и еврошифером, весьма надежен, несмотря на его легкость и экономичность. В отличие от, например, финской металлочерепицы, при дожде ондулин не воспроизводит никаких звуков. Производится он уже около 50 лет как в России, так и в странах дальнего зарубежья, и стоимость его варьируется в зависимости от того или иного производителя.

Нормы укладки ондулина на крышу

Кроем крышу ондулином – это процесс, не требующий особых умений и специально предназначенных для этого инструментов. При наличии у хозяина дома некоторых знаний, выполнить эту работу можно и самостоятельно.

Задаваясь вопросом о том, ондулин как крыть, следует помнить, что укладку можно выполнить таким же образом, как и укладку стандартного шифера. Разница лишь в том, что благодаря свойству ондулина значительно прогибаться его укладку можно выполнять не только на обычные плоские поверхности, но и на поверхности, имеющие более сложную конфигурацию.

В тот момент, когда кроем крышу ондулином, который укладывается поверх старого кровельного покрытия (рубероид, шифер, металл и т.д.), оценка стропильной системы может быть выполнена как собственноручно, так и специально приглашенной кровельной бригадой.

Если результаты оценки показывают, что система стропил сможет выдержать дополнительное вес нового кровельного покрытия, то из древесины на старое покрытие набивается обрешетка, на которую и крепятся ондулиновые листы. Это позволит обеспечить дополнительную термо- и гидроизоляцию.

Так как ондулин обладает сравнительно малой жесткостью, то шаг обрешетки должен быть частым для того, чтобы листы не ломались и не провисали под влиянием внешних нагрузок в виде дождя или снега. Распиливать ондулин можно с помощью электрического лобзика или обычной ножовки по дереву, которую заранее нужно смазать во избежание застревания полотна ножовки и для упрощения всего процесса распиливания.

Инструкция по монтажу ондулина на крышу

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Как уже было упомянуто выше, процесс монтажа ондулина на крышу схож с укладкой обычного асбестоцементного шифера.

Важно помнить, что всегда необходимо четко следовать всем пунктам в инструкции, которая прилагается к уже готовому материалу. Это поможет лучше понять то, как накрыть крышу ондулином, не допуская значительных или незначительных ошибок. Обычно эти инструкции написаны довольно понятно, и разобраться в них не доставит особого труда, даже если знания о предстоящем процессе монтажа не так уж и обширны.

Основные правила укладки ондулина на крышу:

1. Изначально нужно выполнить устройство сплошной обрешетки из дерева. В этом случае нужно принимать во внимание такие факторы, как кровельный уклон и направление ветра в конкретном районе. Начинать работу лучше всего оттуда, где влияние ветра наименьшее.
2. Расстояние, на котором должны располагаться друг от друга применяемые в создании обрешетки брусья, должно быть одинаковым и равняться примерно 60 – 80 сантиметрам.
3. Если расстояния являются большими, то необходимо выполнить дополнительное устройство реек, которые должны располагаться между брусьями. Это обеспечит конструкции дополнительную прочность. Угол кровельного ската при этом должен быть не меньше 20 градусов.
4. Начинать укладку материала лучше с нижнего кровельного угла, а первый лист во втором ряду рекомендуется продольным образом распилить на две половины.

5. Крепятся листы ондулина в горизонтальном порядке с помощью особых прилагающихся к материалу гвоздей. На один лист должно быть затрачено 20 таких гвоздей.
6. В первом из рядов покрытия гвоздями прибивается каждый волновой гребень, в остальных рядах – каждый второй.
7. Важно помнить о нахлесте, выполняя укладку второго ряда покрытия крыши ондулином. Для этого захватывается уложенный в первом ряду лист, далее – по этой же схеме. Гвозди для ондулина оснащены специальными резиновыми шляпками, цвет которых идентичен цвету покрытия. Для того чтобы поверхность покрытия выглядела более привлекательно, эти гвозди с цветными шляпками рекомендуется прибивать на уровне одной линии. Добиться этого можно, натянув веревку, вдоль которой и будут забиваться гвозди.
8. Вертикально листы ондулина должны прибиваться к обрешеточным брусьям. Поперечный нахлест должен равняться при этом 15 сантиметрам, а продольный должен быть не меньше длины первой из волн.
9. В конце монтажа покрытия внахлест устанавливаются коньковые элементы, которые нужно прибивать вдоль волны ондулинового листа.
10. Если крыша, на которой производится монтаж двускатная, то для установки конька следует применять особые угловые детали. Ендову для покрытия выполняют с помощью дополнительной обрешетки.

Обычно инструкция, прилагаемая к готовому материалу, включает в себя не только нормы и правила по укладке покрытия, но и подробные рисунки, дающие возможность любому понять весь ход процесса в деталях вне зависимости от его профессиональных умений и знаний. Читайте также: «Как правильно выполнить покрытие крыши ондулином – проектирование, инструмент, схема монтажа».

Если говорить о параметрах листа ондулина, то его размер равен 200×95 сантиметров, вес – 5,8 килограммов. Один лист включает в себя 10 волн, каждая из которых равна 36 миллиметрам в высоту.

Если четко следовать всем описанным выше требованиям по устройству ондулина на крышу, то это кровельное покрытие гарантированно сможет прослужить и больше 50 лет (первые 15 лет – гарантия поставщика-производителя). Гарантия включает в себя также сертификат о гигиене и пожарной безопасности.

Дополнительные элементы покрытия

Кроме непосредственно самого ондулина как покрытия на крышу, производителями предлагается и масса предусмотренных для него дополнительных элементов, которые выполнены из этого же материала.

К ним относятся следующие:

• коньковый элемент;
• ендова для ондулина;
• щипцовые детали;
• гвозди;
• самоклеящаяся лента-герметик;
• заполнитель для карниза;
• вентиляционная труба;
• фартук покрытия.

Для того чтобы кровельное покрытие выглядела привлекательно и гармонично, а также для достижения наибольшей его эффективности, все аксессуары, используемые во время укладки, должны быть оригинальными, то есть должны поставляться вместе материалом покрытия.

Главные достоинства ондулина

Как говорят сегодня многие эксперты, ондулин – это инновационное кровельное покрытие, которое характеризуется довольно малой стоимостью, легкостью укладки, а также надежными эксплуатационными показателями.

Основные достоинства ондулина:

• Высокий уровень надежности, который достигается благодаря тому, что материал пропитывается битумом. Это не дает ондулину поглощать влагу, следовательно, положительно сказывается на гидроизоляции кровли.
• Температурный диапазон, который может выдерживать материал, довольно широкий. Так, при возможности его эксплуатации при температуре от -50 до +50 градусов, материал может использоваться практически в любой стране мира.
• Ондулин является очень стойким материалом к нагрузкам из снега и ураганов, максимальная скорость ветра при которых – 192 м/с.
• Отлично поглощает шум и защищает крышу из ондулина от ударов молний.
• Имеет привлекательный и эстетичный внешний вид, кроме того, благодаря своей гибкости укладывать материал можно на кровли даже с самой сложной конфигурацией.

Как правильно сделать примыкание ондулина к стене, инструкция на видео:

Стоимость укладки ондулина

Цена на укладку ондулина должна рассчитываться исходя из цены на материал, которая зависит от общего метража крыши.

Выполнить оценку стоимости монтажа ондулина можно и собственноручно, для этого выполняются нехитрые математические вычисления: цену материала необходимо умножить на площадь конкретной кровли из ондулина.

Кроме того, следует также принять во внимание и тот факт, стоимость ондулина может быть снижена в зависимости от того объема материала, который планируется приобрести. Безусловно, благодаря своим большим габаритам этот материал приобретать вполне выгодно, особенно крупными оптовыми партиями. При самостоятельном монтаже стоимость будет зависеть только от площади обустраиваемой крыши.

Укладка ондулина на крышу, правильная технология

Ондулин используют для обустройства кровель жилых домов,
сельскохозяйственных построек, гаражей, беседок, террас. Укладка Ондулина с
нуля ведется по стропильной системе. Возможно также уложить материал на
старую кровлю без предварительного демонтажа изношенного покрытия. В нашей
статье мы подробно распишем,
как правильно стелить Ондулин на крышу любого типа, а также поделимся
секретами грамотного монтажа.

Ондулин (еще называется «еврошифером») — это листы, изготовленные из
волокон целлюлозы горячим прессованием с последующей пропиткой битумом.
Стандартные размеры листа — 195х960 мм, толщина — 3 мм.

Устойчив к атмосферным воздействиям;

Обеспечивает звукоизоляцию до 40 дБ;

Выдерживает нагрев до 110°С

Мало весит — вес 1 листа не более 6 кг,
что облегчает транспортировку материалов
и последующий монтаж;

Морозостоек — хорошо переносит до 25 циклов
заморозки-оттаивания;

Срок службы — не менее 15 лет, а при соблюдении технологии
монтажа и правил эксплуатации достигает 50 лет;

Гибок — стелить Ондулин возможно даже
на кровли изогнутой формы;

Прочен — не менее 1800 кПа по стандарту NFQ 03-054;

Легко обрабатывается самыми простыми инструментами;

В нашем интернет-магазине вы сможете
выбрать
и
купить
Ондулин из серии Smart
(с гидрозамком на кромке и с разметкой для крепежа), а также серию Черепица со
стойким декоративным напылением. Кровельный материал доступен в 4 цветах: красный,
коричневый, зеленый, черный.

Для крепления применяют специальные гвозди по ондулину с
широкой шляпкой и упругой пластиковой прокладкой из расчета 18-20 штук
на 1 лист. Крепеж выпускается в 4 цветах, соответствующих
4 стандартным расцветкам кровли.

Устройство обрешетки

Для крепления применяют специальные гвозди по ондулину с
широкой шляпкой и упругой пластиковой прокладкой из расчета 18-20 штук
на 1 лист. Крепеж выпускается в 4 цветах, соответствующих
4 стандартным расцветкам кровли.

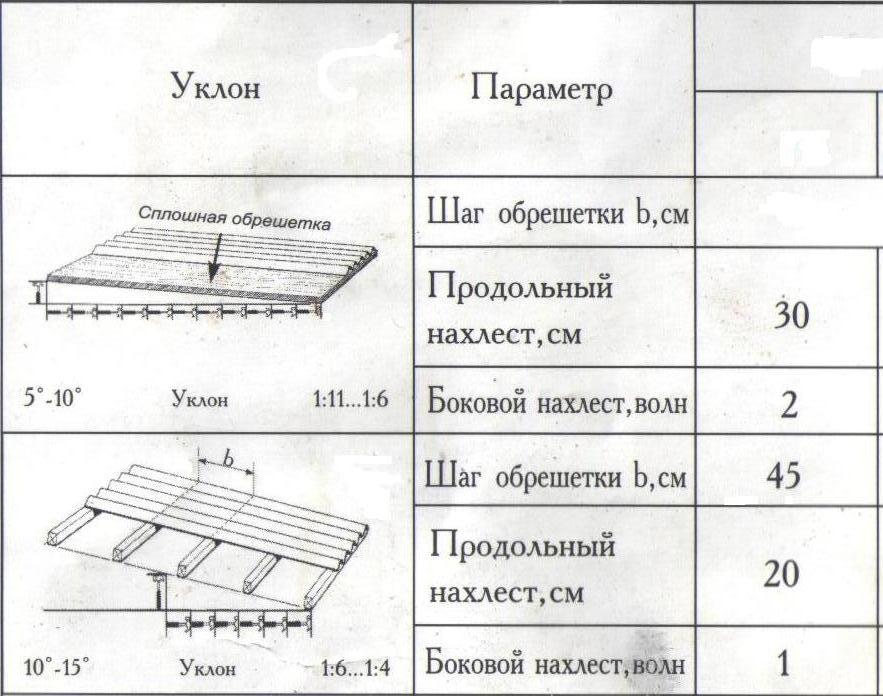

Перед тем, как начать стелить Ондулин, монтируют обрешетку. Монтаж обычно
ведется по стропилам и с определенным шагом. Шаг зависит от угла наклона
крыши:

• при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких
  фанерных щитов, плит ОСП;
• при уклоне 10-15° соблюдается шаг до 450 мм;
• при уклоне более 15° — шаг до 600 мм.

Под конек, щипец и ендовы укладывают дополнительную обрешетку. Перед началом
работ все пиломатериалы просушивают и покрывают огнебиозащитными
составами.

Обрешетка под Ондулин

Укладка Ондулина начинается с крепления с нахлестом в 5 см на карнизе
фартука-капельника, имеющего специальные места для сгиба. По щипцу устанавливают
ветровую доску. Раскраивают листы смоченной маслом ножовкой или электрическим
лобзиком. Первый лист первого ряда монтируют снизу, с заходом крайней волны на
ветровую доску. Если есть капельник, то стелить Ондулин можно заподлицо с
карнизом, в противном случае стелить нужно с минимальным свесом в 5 см для
отвода осадков. Направление укладки выбирают с учетом преобладающих ветров,
чтобы исключить забивание косого дождя и снега в стыки.

Читать дальше

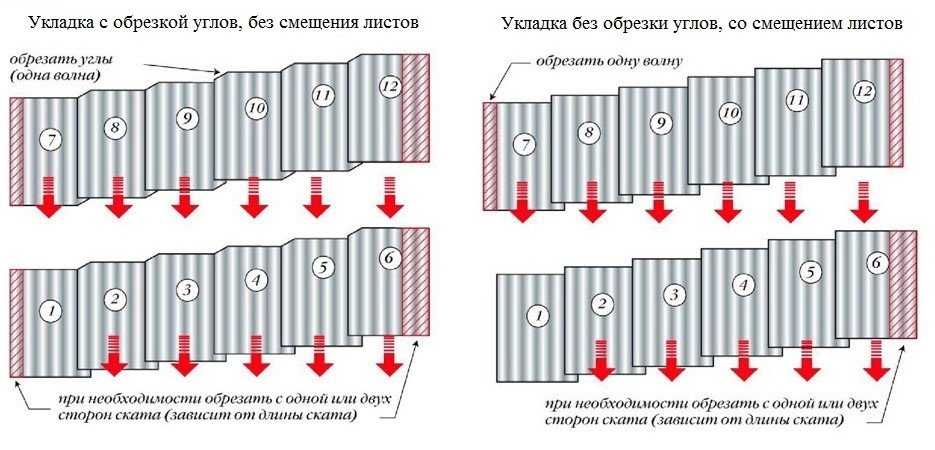

Первый лист для монтажа второго ряда режут пополам. При укладке стык
смещается,
что облегчает крепление материалов. Чтобы не промахнуться при забивании
гвоздей
мимо обрешетки, рекомендуется разметить листы цветным карандашом по
линейке/веревке или купить материал
с готовой разметкой. Крепеж устанавливают в вершину волны, чтобы при дожде
или
таянии снега вода не проникала в отверстия. Гвозди прибивают в каждый
гребень на
концах листа
и горизонтальных нахлестах. Величина нахлестов листов зависит от градуса
уклона
кровли:

• при уклоне 5-10° монтируется сплошная обрешетка из досок, влагостойких
  фанерных щитов, плит ОСП;
• при уклоне 10-15° соблюдается шаг до 450 мм;
• при уклоне более 15° — шаг до 600 мм.

Читать дальше

После укладки всех листов крепят коньковые аксессуары с учетом превалирующих ветров.
Конек прибивают к дополнительной обрешетке в каждую волну. Детали укладывают с
нахлестом не менее 125-150 мм с совмещением выпуклых гидробарьеров. Щипец оформляют
коньком или специальным щипцовым элементом. При +5? и выше допускается стелить
Ондулин, загибая край листа и прибивая его к щипцовой доске. Чтобы в подкровельное
пространство не попадал снег, пыль или насекомые, под край карнизного свеса и
коньковый аксессуар можно подложить фигурный заполнитель. Предварительно из его
отверстий удаляют заглушки для обеспечения циркуляции воздуха.

Для круглых вытяжек небольшого сечения выпускаются специальные вентиляционные
трубы. Их устанавливают
с нахлестом 170 мм на нижележащие листы и прибивают в каждую волну за
исключением крайних. Верхний лист
с прорезанным отверстием для прохода трубы закрепляют к обрешетке с нахлестом на
нижние ряды не менее 170 мм. Если проходного элемента нужной конфигурации нет,
то проход трубы устраивают по дополнительной обрешетке, применяя покрывающий
фартук. Его же используют для организации стыка между кровельным покрытием и
стеной.

Читать дальше

В соответствующем разделе нашего каталога вы сможете подобрать
и купить все необходимые профили, фартуки, герметики и заполнители для быстрого
и качественного настила кровли!

Читать дальше

Для герметизации углов и примыканий используют
специальную самоклеящуюся ленту
Ондуфлеш супер. Ее крепят
с заходом на трубу или стену на высоту 150 мм. Ленту и край фартука фиксируют
металлическими планками
и саморезами с небольшим припуском сверху, который затем слегка отгибают,
промазывают полиуретановым герметиком и приклеивают к трубе. Верхний лист
раскраивают с учетом прохода трубы и прибивают к дополнительной обрешетке. При
монтаже всех элементов стыки тщательно герметизируют. Для обустройства ендов
производители выпускают специальные профильные элементы, которые крепят парно:
нижние — к обрешетке, верхние — поверх листов.

Чтобы обеспечить кровле долгий срок эксплуатации, не пренебрегайте следующими простыми
правилами:

Ведите укладку Ондулина только в сухую и теплую погоду.

Этап 1.

Для резки не используйте болгарку — при высокой скорости режущего диска битум становится вязким и плавится.

Этап 2.

Укладывайте листы в разбежку, чтобы избежать слишком большой толщины нахлестов.

Этап 3.

Теперь вы знаете, как правильно стелить Ондулин, и сможете справиться с этой задачей
быстро и без проблем!

Черные кровельные листы ондулин | 2,0 м | 900 мм

Информация о продукте «Чёрные кровельные листы из ондулина»

Ондулин широко используется для покрытия крыш конюшен, навесов, гаражей и мастерских. Легкий, простой в установке и обращении гофрированный кровельный лист представляет собой гибкий кровельный материал без многих недостатков, таких как конденсация и громкий шум гофрированной стали.

Производится с использованием уникального процесса, в котором сочетаются битумные и целлюлозные волокна. На него распространяется 15-летняя гарантия производителя на водонепроницаемость, и он имеет аккредитацию BBA.

• Доступны листы размером 2 м x 900 мм
• Шумоизоляция
• Легкий, но прочный
• Толщина 3 мм
• Вес панели 6,4 кг
• Доступны подходящие коньковые накладки и гвозди

Технические характеристики черных кровельных листов Onduline

Садовая мастерская: Кровля — Доминик Дейл

Садовая мастерская:

Я рассматривал различные кровельные материалы, включая шифер, глиняную черепицу и стальной коробчатый профиль, но в итоге остановился на кровельных листах из зеленого битума Onduline. Они имеют более короткий срок службы, чем другие варианты, но быстро устанавливаются и хорошо сочетаются с окружающими деревьями. Эта конструкция имеет вентилируемую крышу, стандартную для домов, которая позволяет влаге в конструкции крыши испаряться и выходить; это также означает наличие второго слоя защиты от проникновения воды через крышу.

Обрешетка

Обрешетка создает пространство, необходимое для надлежащей вентиляции крыши. Они также служат для фиксации воздухопроницаемой мембраны (от сильных ветров) и являются фиксирующим материалом для кровельных листов. Вода может выйти из пустоты, стекая по провисанию, образовавшемуся между стропилами: я позаботился о том, чтобы не закрепить обрешетку над блокировкой, так как это заблокировало бы точку выхода воды.

Я использовал стандартные обработанные рейки размером 50×25 мм с межосевым расстоянием 305 мм, которые удовлетворяли требованиям спецификаций как для ондулина, так и для воздухопроницаемой мембраны. Чтобы рейки оставались параллельными, я регулярно измерял их шаг и использовал меловую линию для первоначального размещения. Они были прибиты к стропилам гвоздями с круглым стержнем диаметром 63 мм; по одному гвоздю на стропило для каждой обрешетки. Потребовались дополнительные рейки наверху, чтобы коньковый профиль имел под собой древесину.

Монтаж ондулина

Осталось закрепить листы. Гвозди с пластиковыми шляпками образуют уплотнение с битумной кровлей, предотвращая попадание воды в отверстия. При креплении через вершины гофра возможность проникновения внутрь дополнительно снижается, поскольку дождевая вода быстро стекает в желоб гофра.

Каждый лист крепится к каждому гофру внизу и вверху, а также к чередующимся гофрам между ними, как указано в руководстве по креплению. Листы перекрываются в местах соединения. На втором курсе мне пришлось разрезать листы по размеру, и я сделал это с помощью циркулярной пилы.
